ВС-43 Верстат радіально-свердлильний шарнірний настільний
опис, характеристики, схеми

Відомості про виробника радіально-свердлувального верстата ВС-43

Виробник радіально-свердлувального верстата ВС-43 - Вітебський верстатобудівний завод імені Комінтерну , заснований у 1877 році.

Понад 40 років із більш ніж вікової історії завод спеціалізувався на випуску зубообробного обладнання для обробки зубів циліндричних зубчастиних коліс.

ВС-43 радіально-свердлильний шарнірний настільний верстат. Призначення та сфера застосування

Радіально-свердлильний шарнірний настільний верстат ВС-43 сконструйований організацією СКБ-3 та запущений у виробництво у 1956 році.

Радіальний свердлильний верстат ВС-43 призначений для обробки отворів у середніх та великих деталях у одиничному, дрібносерійному та серійному виробництві.

На верстаті ВС-43 можна виконувати: свердління, розсвердлювання, зенкерування, розгортання, нарізування різьблення та розточування отворів. Найбільш ефективно верстат може бути використаний при обробці отворів, розташованих під кутами в різних площинах великогабаритних деталей, інструментальних, ремонтних, експериментальних, складальних і виробничих цехах.

Принцип роботи та особливості конструкції верстата ВС-43

Основні особливості свердлильного верстата:

• Нестандартний механізм повороту головки шпиндельної навколо вертикальної осі. Він представляє подвійний шарнір і здатний розгортатися на 228 (± 114).
• Наявність дискового варіатора для плавного регулювання швидкості обертання шпинделя від 800 до 2500 об/хв.
• Автоматичне включення шпинделя від штурвала ручної подачі та вимкнення у верхньому вихідному положенні шпинделя
• Повернення шпинделя у вихідне положення здійснюється пружинною противагою
• Настільна конструкція верстата передбачає установку на столі або верстаті.

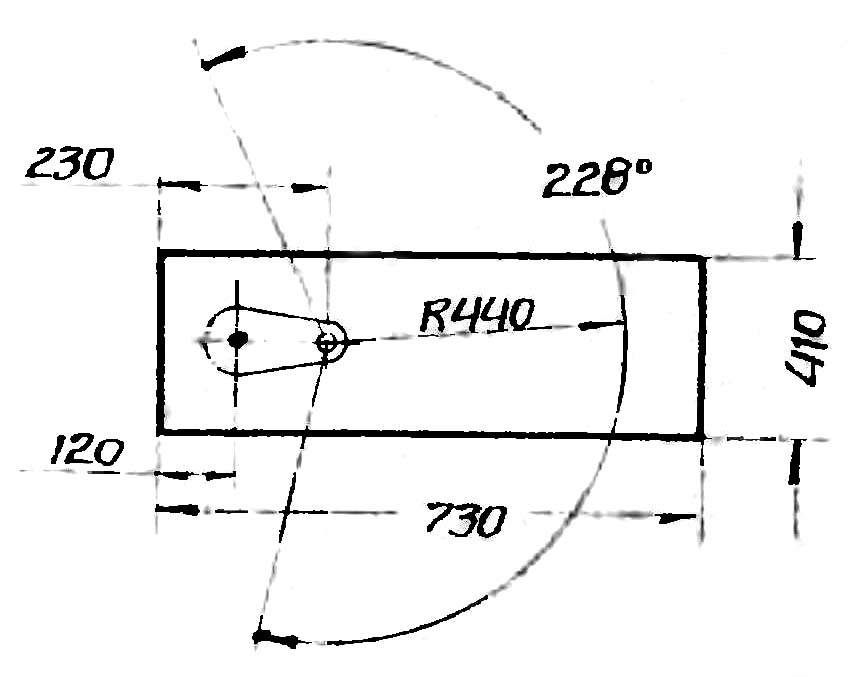

Габаритні розміри робочого простору радіально-свердлувального верстата ВС-43

Габаритні розміри радіально-свердлувального верстата ВС-43

Габаритні розміри робочого простору радіально-свердлувального верстата ВС-43. Дивитись у збільшеному масштабі

ВС-43 Загальний вигляд радіально-свердлильного верстата

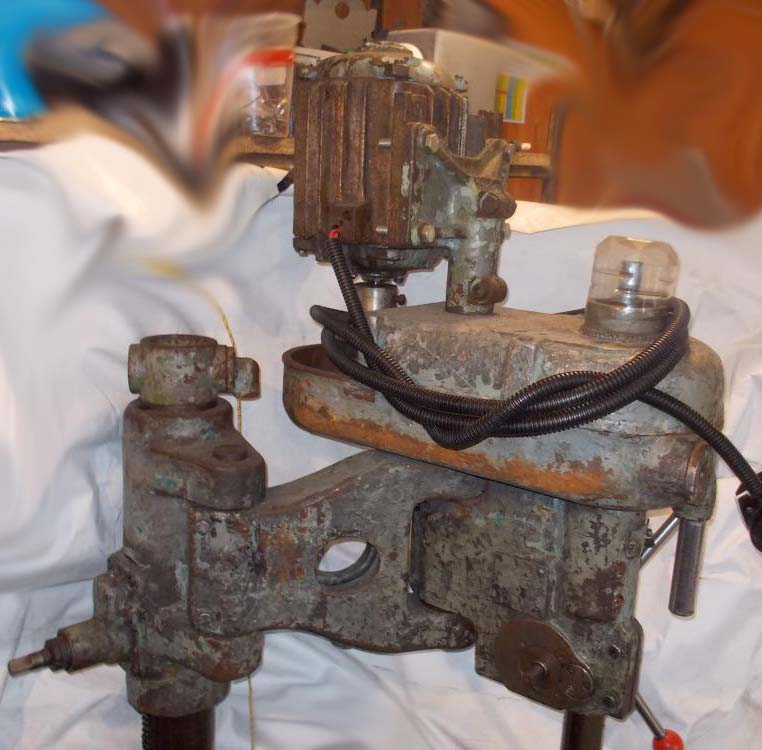

Фото радіально-свердлувального верстата ВС-43

Фото радіально-свердлувального верстата ВС-43

Фото радіально-свердлувального верстата ВС-43. Дивитись у збільшеному масштабі

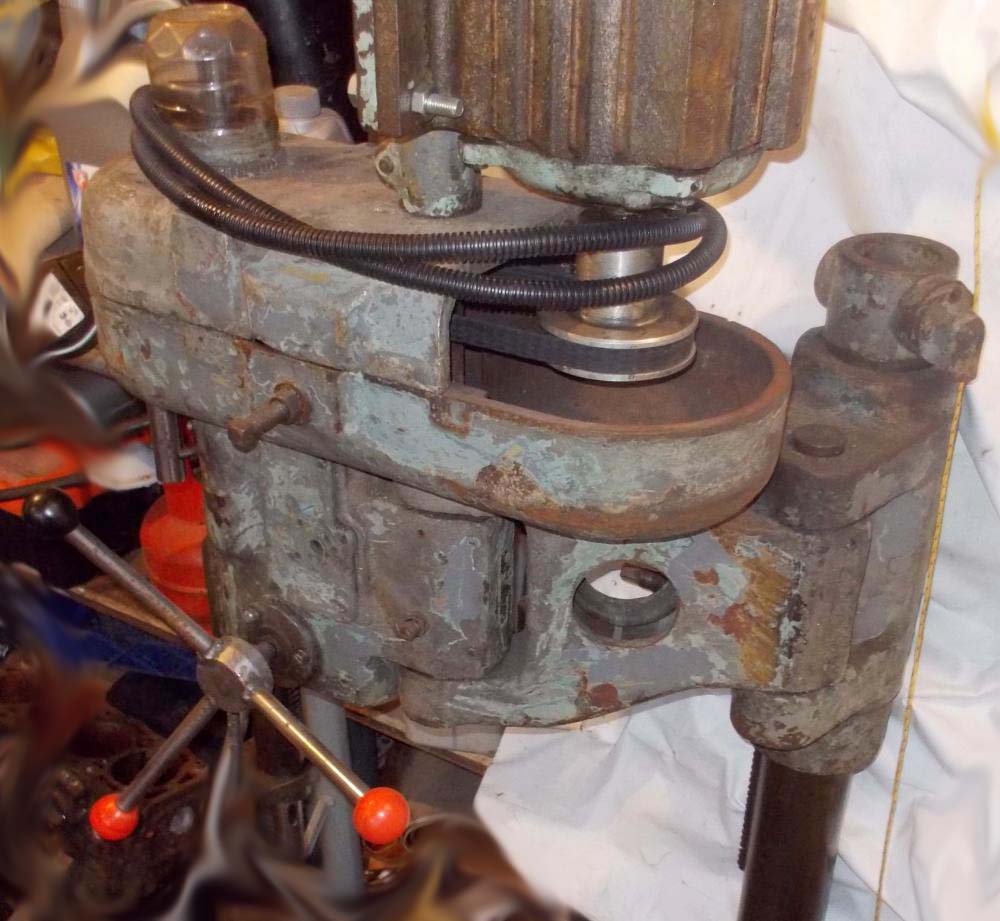

Фото радіально-свердлувального верстата ВС-43

Фото радіально-свердлувального верстата ВС-43. Дивитись у збільшеному масштабі

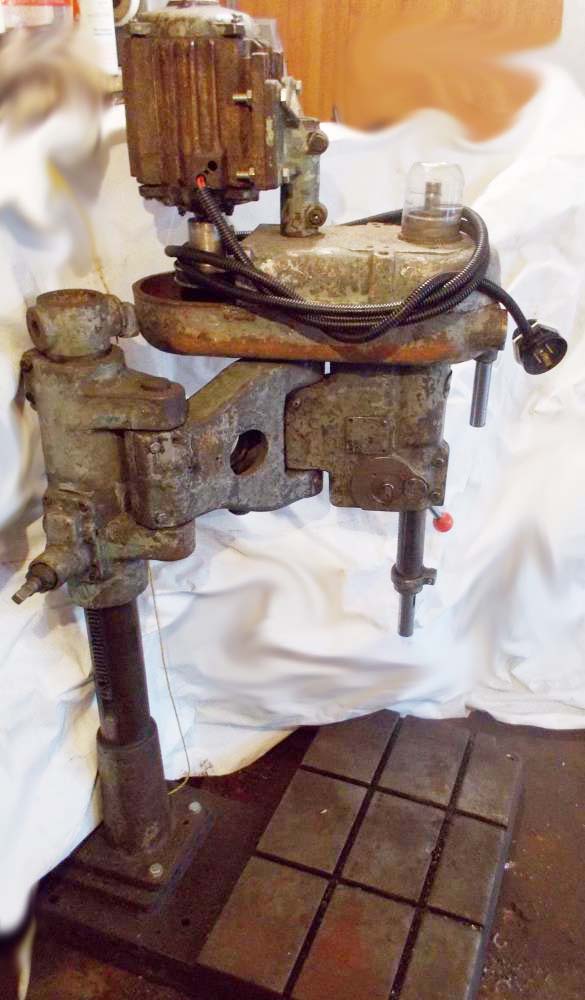

Фото радіально-свердлувального верстата ВС-43

Фото радіально-свердлувального верстата ВС-43. Дивитись у збільшеному масштабі

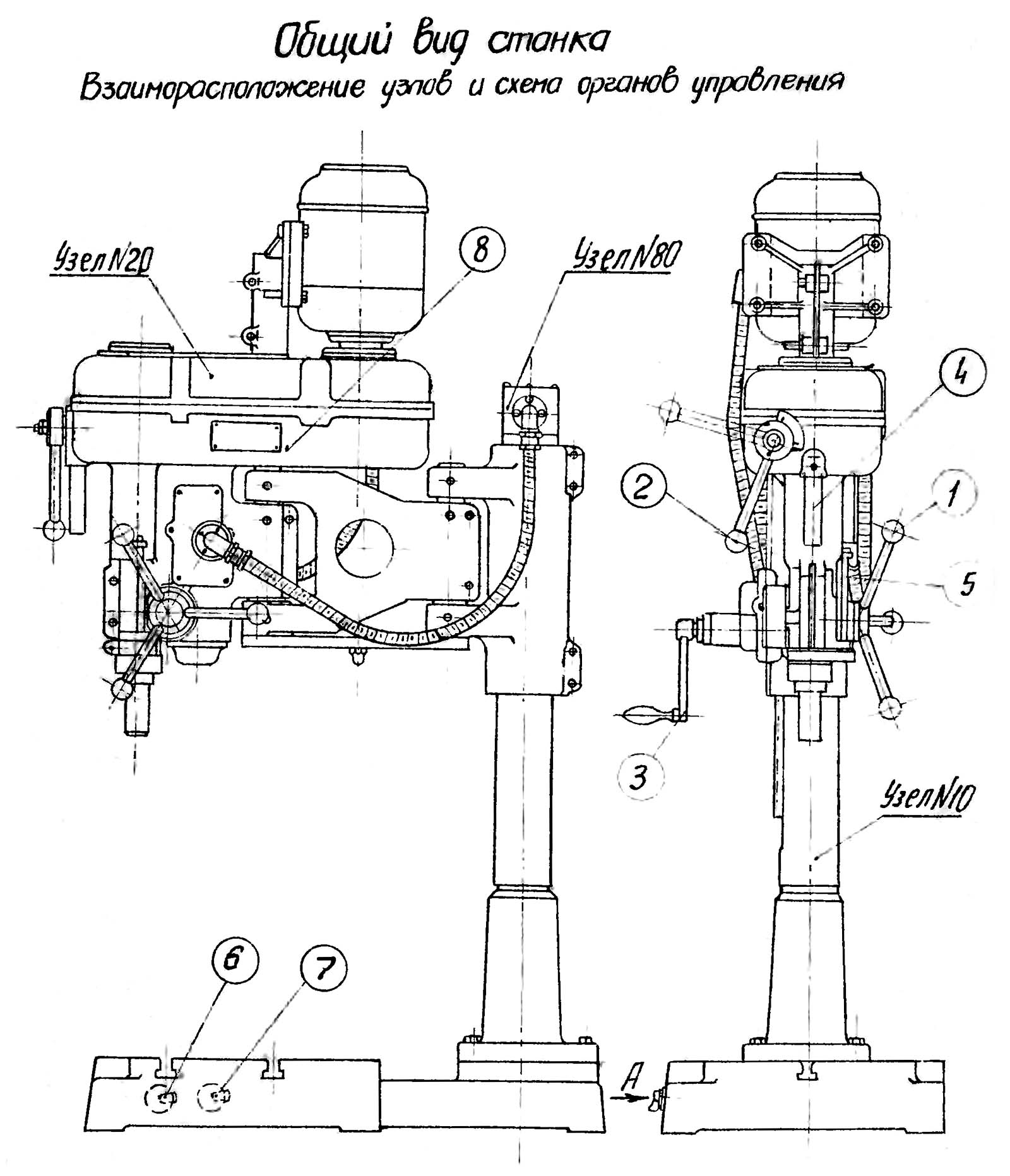

ВС-43 Розташування органів керування радіально-свердлильним верстатом

Розташування органів керування радіально-свердлильним верстатом ВС-43

Розташування органів керування радіально-свердлильним верстатом ВС-43. Дивитись у збільшеному масштабі

Основні вузли радіально-свердлувального шарнірного настільного верстата ВС-43

• 10. Колона та плита
• 20. Свердлильна головка
• 30. Електроустаткування

Органи керування радіально-свердлильним шарнірним настільним верстатом ВС-43

• 1. Штурвал подачі шпинделя
• 2. Рукоятка перемикання швидкостей шпинделя
• 3. Рукоятка вертикального переміщення рукава колоною
• 4. Рукоятка повороту рукава навколо вертикальної осі
• 5. Лінійка установки глибини свердління
• 6. Перемикач місцевого освітлення
• 7. Перемикач електродвигуна верстата
• 8. Гвинт натягу ременя варіатора

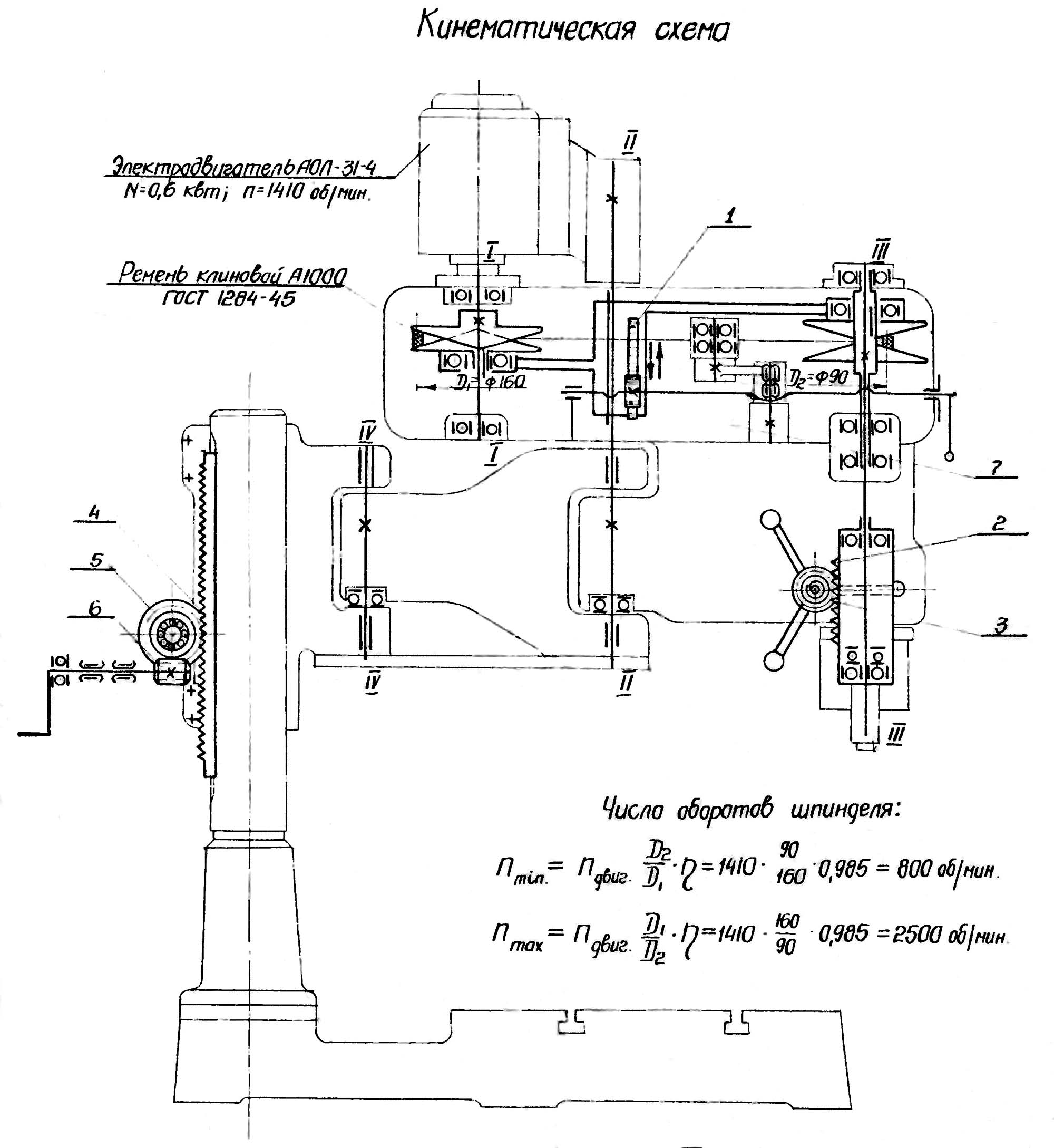

ВС-43 Кінематична схема радіально-свердлувального верстата

Кінематична схема радіально-свердлувального верстата ВС-43

Кінематична схема радіально-свердлувального верстата ВС-43. Дивитись у збільшеному масштабі

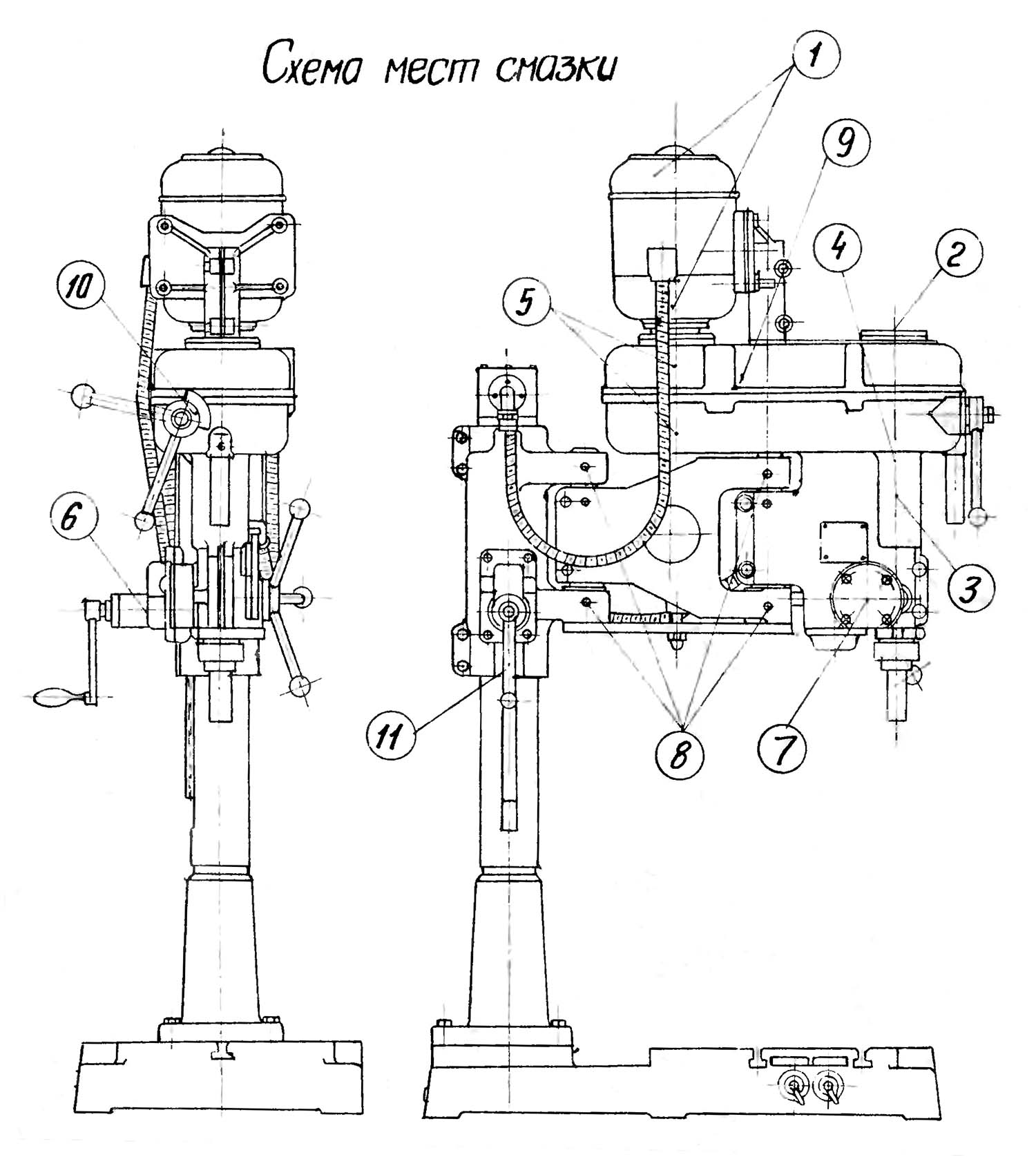

Схема мастила свердлильного верстата ВС-43

Схема змащення свердлувального верстата ВС-43. Дивитись у збільшеному масштабі

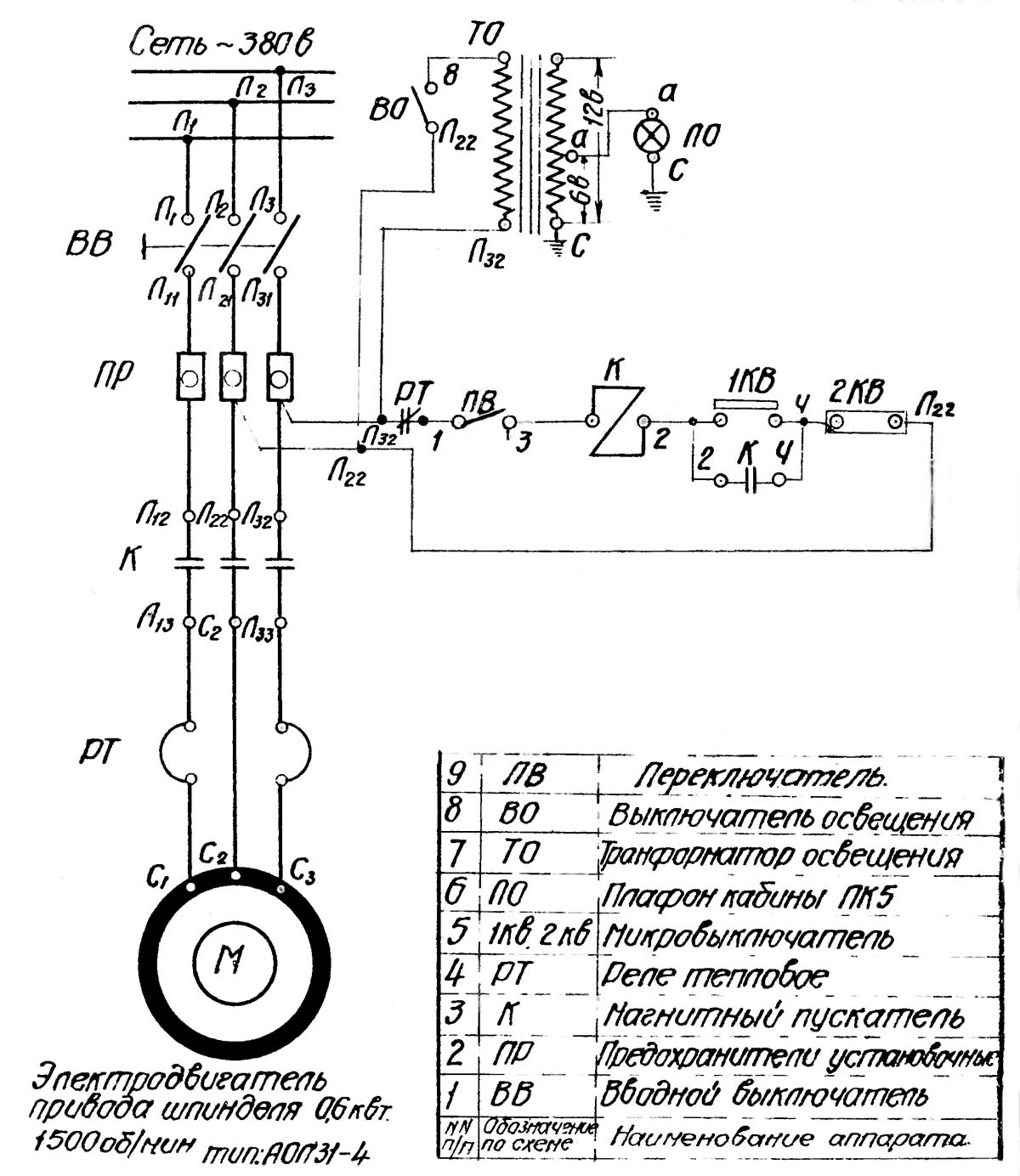

ВС-43 Електроустаткування та електрична схема радіально-свердлильного верстата

Електрична схема радіально-свердлувального верстата ВС-43

Електрична схема радіально-свердлувального верстата ВС-43. Дивитись у збільшеному масштабі

Технічні характеристики радіально свердлувального верстата ВС-43

Найменування параметру	2A592	2E52	ВС-43
Основні параметри верстата
Клас точності верстата	Н	Н	Н
Найбільший умовний діаметр свердління сталі 45, мм	25	25	10
Діапазон нарізання різьблення в сталі 45, мм		М16
Відстань від осі шпинделя до напрямної колони (виліт шпинделя), мм	315..815	325..800	550
Найбільше горизонтальне переміщення свердлильної головки по рукаву, мм	500
Найменша та найбільша відстань від торця шпинделя до плити, мм	25..870	58..900
Найбільше вертикальне переміщення рукава по колоні (настановне), мм	840	390..1230	250
Найбільше осьове переміщення пінолі шпинделя (хід шпинделя), мм	130	132	120
Кут повороту рукава навколо колони (вертикальній осі), град	360°	360°	228°
Кут повороту рукава навколо горизонтальної осі, град	360°	360°
Діаметр колони, мм		180
Рамер поверхні плити (ширина довжина), мм	450 x 590		410 x 730
Шпиндель
Частота прямого обертання шпинделя, об/хв	175, 432, 693, 980	56..1400	800..2500
Кількість швидкостей шпинделя прямого обертання	4	8	Б/с
Межі робочих подач на один оборот шпинделя, мм/об	ні	0,1..0,2	ні
Число ступенів робочих подач	-	3	-
Найбільший допустимий момент, що крутить, Н-м	8
Найбільше зусилля подачі, кН	4	5
Конус шпинделя	Морзе 2	Морзе 3
Затискач обертання колони		Ручний
Затискач рукава на колоні	Ручний	Ручний
Затискач головки на рукаві	Ручний	Ручний
Електроустаткування. Привід
Кількість електродвигунів на верстаті	1	1	1
Електродвигун приводу головного руху, кВт (об/хв)	1,7 (1420)	2,2	0,6 (1410)
Електродвигун затискача колони М3, кВт		ні
Електродвигун насоса охолоджувальної рідини М1, кВт
Сумарна потужність встановлених електродвигунів, кВт		2,2
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	800 х 680 х 2000	1750 х 750 х 1900	825 х 470 х 380
Маса верстата, кг	780	1030	215
