5А915 Верстат зубохонинговальный напівавтомат
схеми, опис, характеристики

Відомості про виробника зубохонинговального верстата 5А915

Производитель вертикального зубохонинговального верстата 5А915 - Витебский станкостроительный завод имени Коминтерна, основанный в 1877 году.

Более 40 лет из более чем вековой истории завод специализировался на выпуске зубообрабатывающего оборудования для обробки зубьев цилиндрических зубчатых колес.

5А915 Верстат зубохонинговальный напівавтомат. Назначение і область применения

Зубохонинговальный напівавтомат 5А915 предназначен для чистовой отделки термически обработанных поверхностей зубьев цилиндрических прямозубых і косозубых колес наружного (зовнішнього) зацепления, а также для обробки колес з бочкообразной формой зубьев; используется в массовом, серийном і мелкосерийном производстве.

Хонингование зубьев производится з окружным или радиальным нагружением, з поздовжньої подачей вдоль оси колеса или з подачей под углом к ней.

Особливості конструкції і принцип роботи верстата

В напівавтоматі оси инструмента і вироби расположены вертикально. Все руху подачі сообщаются инструменту.

Ведущим является изделие.

Зубчасті колеса обрабатываются дисковым зубчатым хоном методом окружного или радиального погружения.

Поворотные направляющие поздовжньої подачі настраивают напівавтомат для роботи как з параллельной, так і угловой подачами хона относительно оси вироби.

При работе з угловой подачей равномернее износ хона, возможна обработка закрытых венцов, выше производительность.

Для очистки СОЖ напівавтомат снабжен центрифугой.

Полуавтомат принят к серийному производству в 1978 г.

Класс точності напівавтомату — П по ГОСТ 8—77.

Проектная организация — Специальное конструкторское бюро зубообрабатывающих, шлифовальных і заточных верстатів (СКБ ЗШиЗС), г. Витебск.

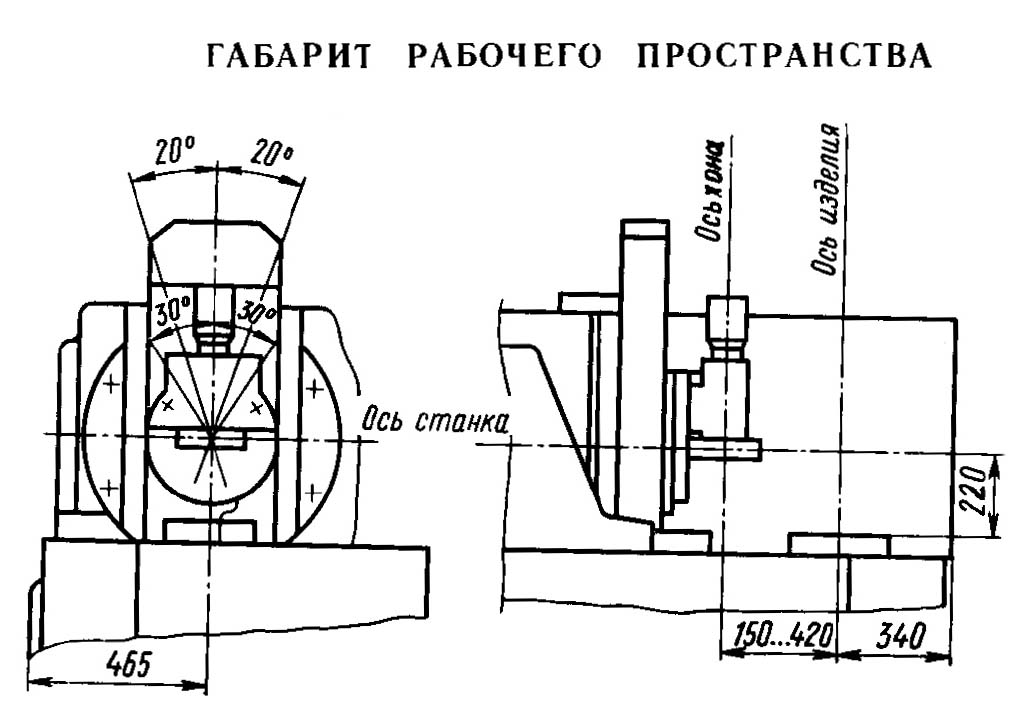

Габарит робочого простору зубохонинговального верстата 5А915

Габарит робочого простору зубохонинговального верстата 5А915

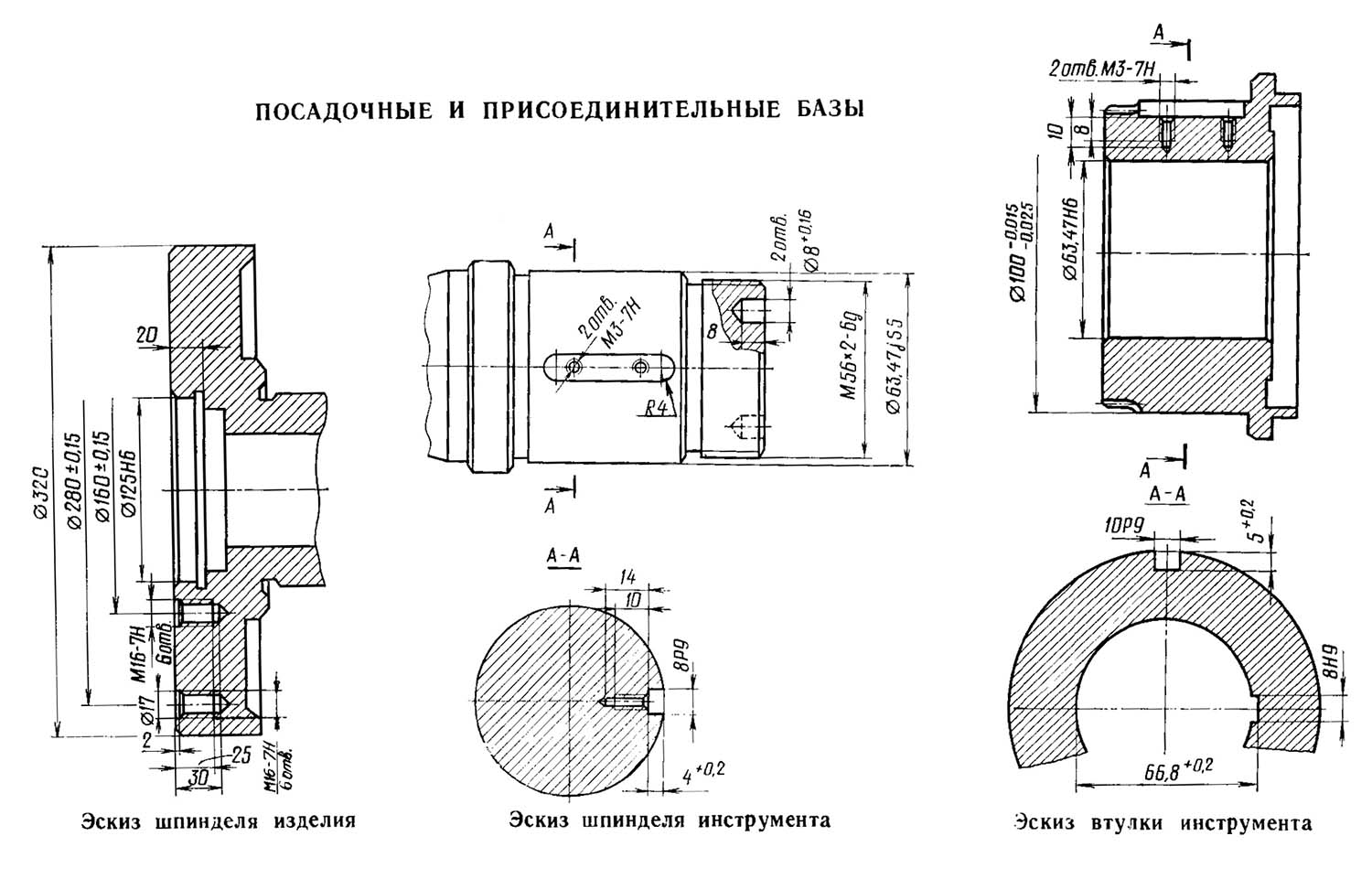

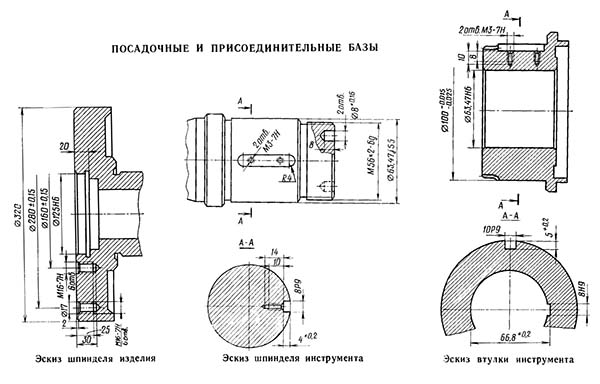

Посадочные і присоединительные базы зубохонинговального верстата 5А915

Передний конец шлифовального шпинделя верстата 5А915

Посадочные і присоединительные базы зубохонинговального верстата 5А915. Дивитись у збільшеному масштабі

Загальний вигляд і общее пристрій верстата 5А915

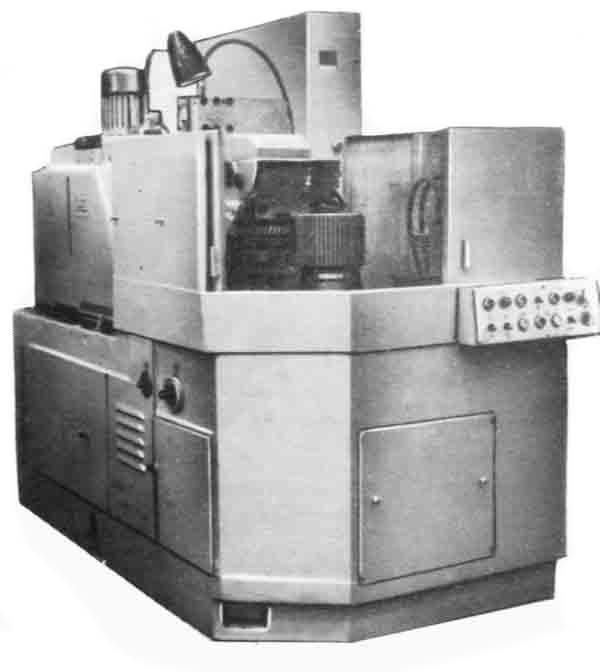

Фото зубохонинговального верстата 5А915

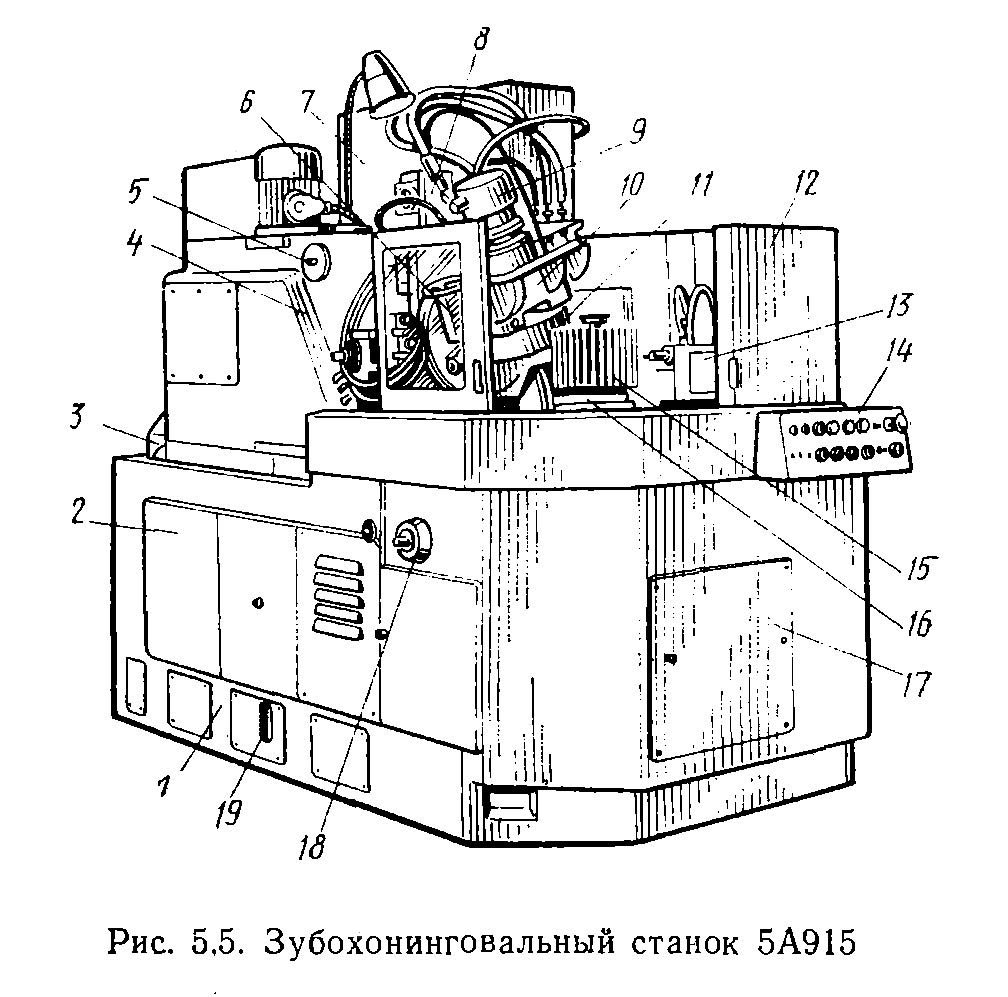

Розташування складових частин зубохонинговального верстата 5А915

Передний конец шлифовального шпинделя верстата 5А915

Розташування складових частин зубохонинговального верстата 5А915. Дивитись у збільшеному масштабі

1. Станина
2. Крышка ниши з гідроаппаратурой
3. Механізм радиального переміщення инструмента
4. Каретка зубохонинговальной головки
5. Квадрат поворота направляючих головки
6. Механізм правки хона
7. Электрошкаф
8. Поворотные направляющие головки
9. Гідромотор окружного зусилля
10. Зубохонинговальная головка
11. Инструмент
12. Ограждение рабочей зоны
13. Механізм ориентации вироби
14. Пульт керування
15. Изделие
16. Стол для установки вироби
17. Крышка коробки гітари швидкостей
18. Квадрат установки межосьового расстояния
19. Маслоуказатель гідравлики

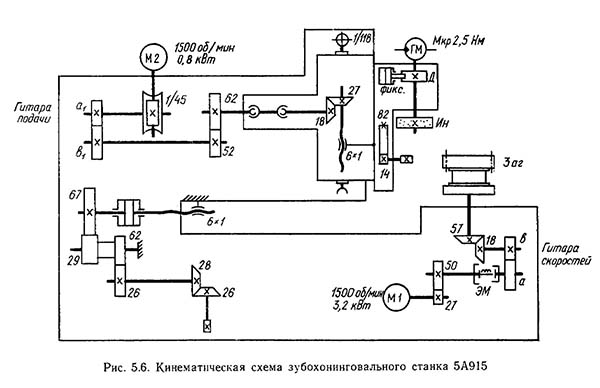

Схема кінематична зубохонинговального верстата 5А915 і его налаштування

Кінематична схема зубохонинговального верстата 5А915

Схема кінематична зубохонинговального верстата 5А915. Дивитись у збільшеному масштабі

Кінематична схема верстата 5А915 (рис. 5.6) состоит из кінематичної ланцюги обертання заготовки (главное движение), ланцюги поздовжньої подачі инструмента, а также кинематических ланцюгів ручного переміщення каретки з инструментом на межосевое расстояние і доворота хона для автоматичного его введения в зубья заготовки.

Налаштування ланцюги головного руху осуществляется сменными зубчатыми колесами а і b гітари швидкостей в зависимости от требуемой скорости різання.

Кинематическая ланцюг поздовжньої подачі обеспечивает подачу хона вдоль зуба заготовки. При обработке зуба бочкообразной формы в работу вступает копир, поворачивающий всю хонинговальную головку.

Фиксация хона в определенном положении производится гідромотором ГМ. Заготовка ориентируется в требуемом положении своим механізмом при расцепленной муфте ЭМ, что обеспечивает возможность автоматичного ввода хона в зубья заготовки.

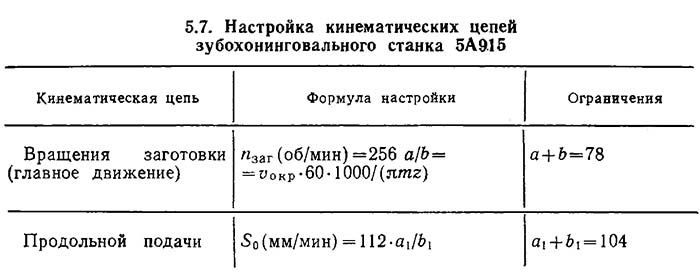

В табл. 5.7 приведены формулы налаштування основних кинематических ланцюгів етого верстата.

Формулы налаштування основних кинематических ланцюгів верстата 5А915

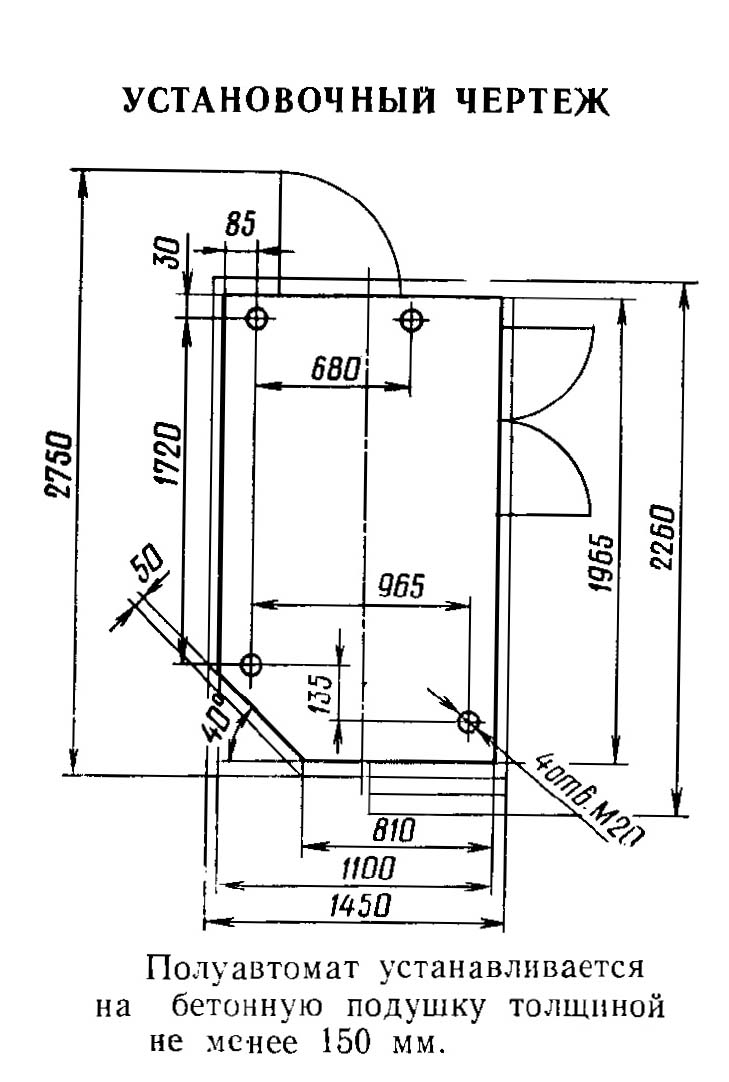

Настановне креслення зубохонинговального верстата 5А915

Настановне креслення зубохонинговального верстата 5А915

Настановне креслення зубохонинговального верстата 5А915. Дивитись у збільшеному масштабі

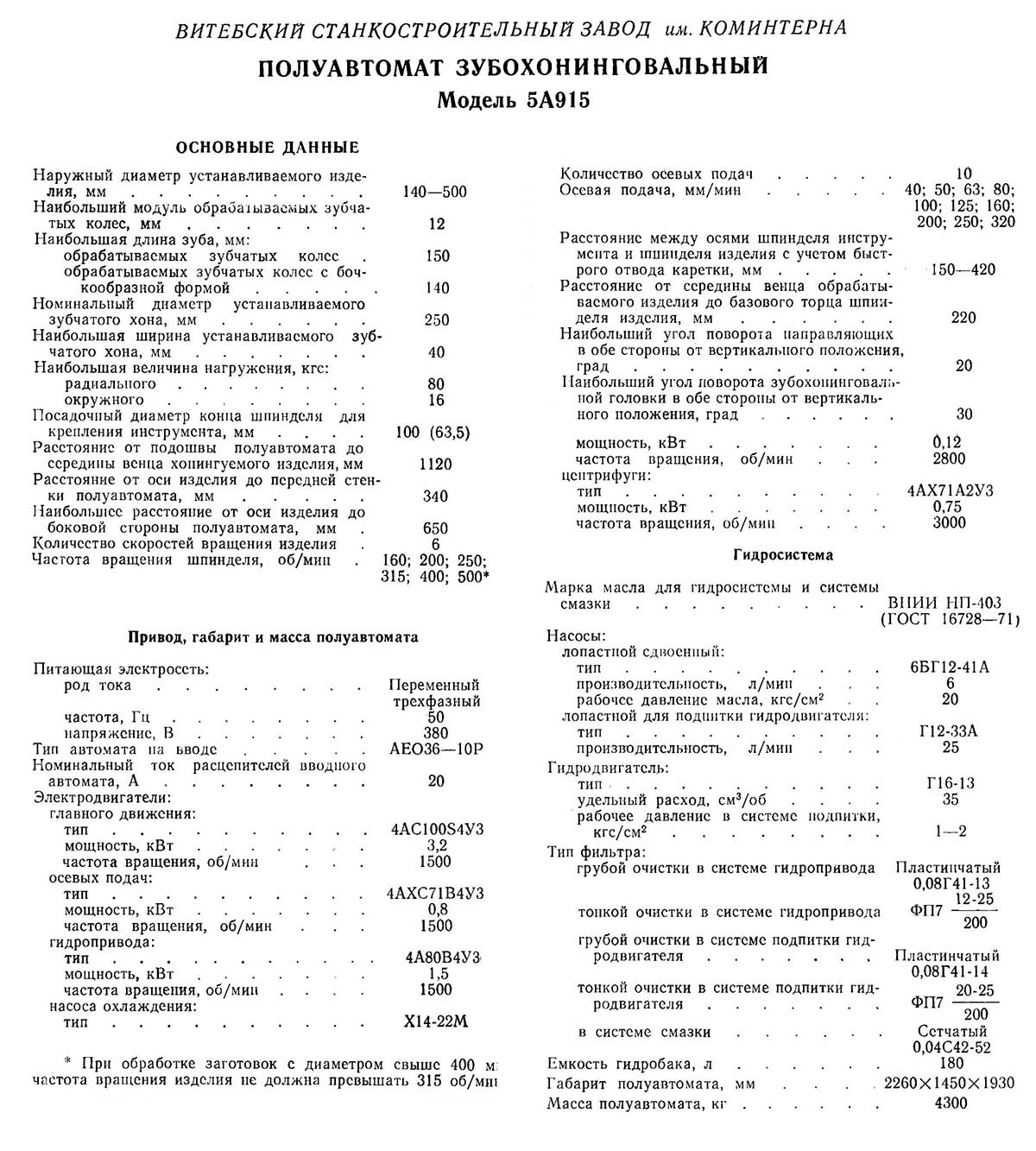

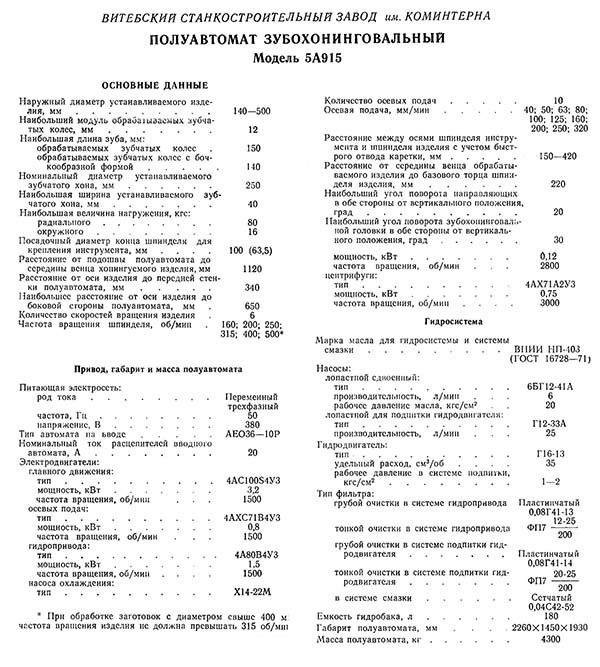

Технічні характеристики зубохонинговального верстата 5А915

Технічні характеристики зубохонинговального верстата 5А915

Технічні характеристики зубохонинговального верстата 5А915. Дивитись у збільшеному масштабі
