Довідник по металорізальних верстатах та пресовому обладнанні
Виробник горизонтально-розточувального верстата 2А637 Іванівський завод важкого верстатобудування , заснований у 1953 році.
21 листопада 1958 року введено в експлуатацію першу чергу Іванівського заводу розточувальних верстатів. У 1958 році було налагоджено випуск вузлів та комплектуючих для ленінградського верстатобудівного Заводу імені Свердлова. Згодом, на заводі було розпочато випуск простих горизонтально-розточувальних верстатів за кресленнями того самого заводу. Оснастивши виробництво необхідною базою, верстатобудівники перейшли на виробництво складнішої продукції - обробних центрів (ОЦ).
Горизонтально-розточувальні верстати 2А637 – верстати з ручним керуванням, призначені для комплексної механічної обробки корпусних деталей масою до 10 т.
Горизонтально-розточувальні верстати 2А637Ф1 – верстати з влаштуванням цифрової індикації (УЦІ), призначені для комплексної механічної обробки корпусних деталей масою до 10 т.
Горизонтально-розточувальні верстати 2А637Ф2, 2А637Ф4 – верстати з пристроєм числового програмного керування (УЧПУ), призначені для комплексної механічної обробки корпусних деталей масою до 10 т шляхом проведення наступних технологічних операцій:
Клас точності верстатів - Н за ГОСТ 8-82Е.
Конструктивні особливості верстатів:
Верстати моделей 2А637 , 2А637Ф1, 2А637Ф2, 2А637Ф4 мають посилений висувний шпиндель діаметром 160 мм без вбудованої планшайби, внаслідок чого вся шпиндельна група значно жорсткіша, точніша і простіша.
Ці верстати пристосовані для високопродуктивної консольної обробки шпинделем. При необхідності виконання роботи радіальним супортом верстати можуть бути оснащені (за особливим замовленням за окрему плату) знімною планшайбою, яка цілком влаштує споживача у разі, якщо перехід із обробки шпинделем на обробку планшайбою і навпаки відбувається не так часто.
Крім того, верстати з посиленим шпинделем мають на торці шпиндельної бабки лобову плиту з Т-подібними пазами, що дозволяє розширити технологічні можливості верстатів за рахунок використання навісних головок.
Верстати моделі 2А637 з ручним керуванням. Керування верстатом провадиться з підвісного пульта.
Верстати моделі 2А637Ф1 оснащені системою попереднього набору та автоматичного відпрацювання координатних переміщень по чотирьох осях із цифровою індикацією дійсного положення чотирьох вузлів. Органи переднабору та індикації розташовані на підвісному пульті керування верстатом.
Ця система суттєво підвищує продуктивність верстата, знижує стомлюваність робітника та зменшує кількість помилок.
Система дає можливість працювати на верстаті в будь-якому з наступних режимів:
Верстати моделі 2А637Ф2 оснащені системою числового програмного керування ЧПУ, що дозволяє за програмою, записаною на восьмидоріжковій перфострічці, проводити фрезерування та обробку отворів (свердління, розточування тощо) за заданими координатами. При роботі за програмою зупинка верстата проводиться тільки для зміни інструменту та заготівлі або для контрольних промірів.
На верстати у виконанні Ф2 встановлювалися ЧПУ – "Розмір-2М", "КПТМ-19".
Система ЧПУ Ф2 дозволяє програмувати чотири координати з дискретністю завдання та відпрацювання 0,01 мм; одночасно можуть відпрацьовуватись дві координати, індикатуватися — чотири.
Верстат із системою ЧПУ може працювати в описаних вище режимах: індикація, позиціонування, фрезерування, а також додатково в режимі автоматичної роботи за програмою.
Верстати моделі 2А637Ф4 оснащені системою числового програмного керування ЧПУ "NC110" або "Sinumeric 840D" фірми Siemens з одночасним керуванням чотирма координатами з шести, а також пристроєм для автоматичної (за програмою) зміни інструменту (АСІ).
Синоніми: горизонтально-розточувальний верстат, горизонтально-розточувальний верстат, horizontal boring machine.
Розточувальні верстати призначаються для обробки деталей в умовах одиничного та серійного виробництв. Це - широкоуніверсальні верстати, на яких можна проводити чорнове та чистове розточування отворів, обточування зовнішніх циліндричних поверхонь і торців отворів, свердління, зенкерування та розгортання отворів, фрезерування площин, нарізування різьблення та інші операції. Велика різноманітність різних видів обробки, що виробляються на верстатах, дозволяє в ряді випадків проводити повну обробку деталі без перестановки її на інші верстати, що особливо важливо для важкого машинобудування.
Характерною особливістю розточувальних верстатів є наявність горизонтального (або вертикального) шпинделя, який здійснює рух осьової подачі. У шпинделі кріпиться різальний інструмент - борштанга з різцями, свердло, зенкер, фреза, мітчик та ін. Останнім часом широке застосування починають отримувати верстати з програмним керуванням, що скорочує час на переналагодження верстата, підвищує продуктивність праці і покращує якість обробки.
Залежно від характеру виконуваних операцій, призначення та конструктивних особливостей розточувальні верстати можна поділити на універсальні та спеціалізовані. У свою чергу, універсальні верстати поділяються на
Для всіх типів верстатів найбільш суттєвим параметром, що визначає всі основні розміри верстата, є діаметр шпинделя.
Формоутворюючими рухами в верстатах є: обертання шпинделя і рух подачі. Подача повідомляється або інструменту, або заготівлі, залежно від умов обробки. Допоміжними рухами є:
Горизонтально-розточувальні верстати бувають трьох видів:
Розточувальні верстати з діаметром шпинделя до 125 мм виготовляються з нерухомою передньою стойкою і поворотним столом, що переміщається в поздовжньому та поперечному напрямках.
Тяжкі розточувальні верстати з діаметром шпинделя понад 125 мм мають передню стійку, що переміщається в одному або двох напрямках.
Найбільші розточувальні верстати з діаметром шпинделя понад 220 мм виготовляються з передньою стойкою, що переміщається в поздовжньому та поперечному напрямках, та нерухомою плитою, призначеною для встановлення оброблюваних деталей.
Найбільш поширеними з горизонтально-розточувальних верстатів є гамма верстатів з нерухомою передньою стойкою.

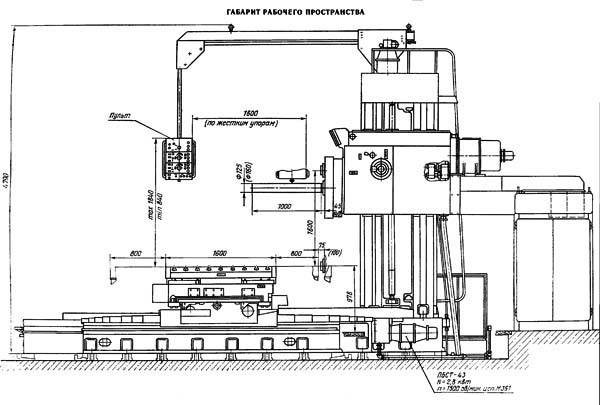

Габаритні розміри робочого простору верстата 2А637Ф1

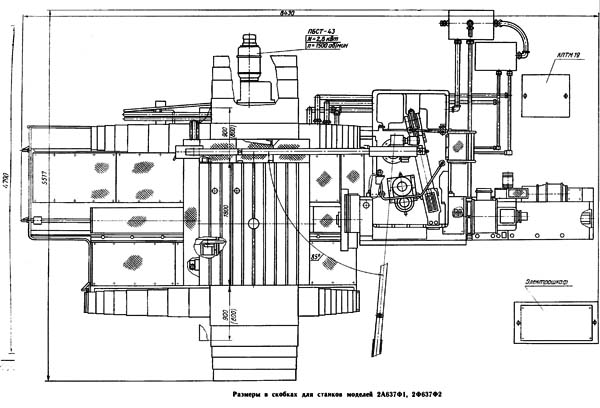

Габаритні розміри робочого простору верстата 2А637Ф1

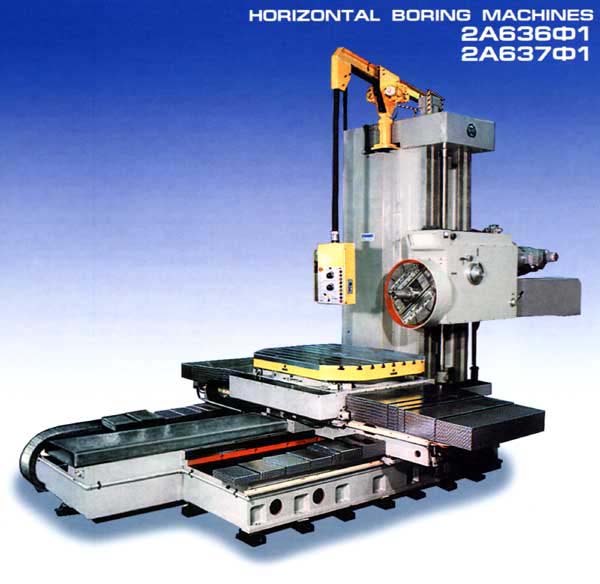

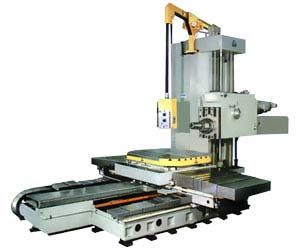

Фото расточного верстата 2А637Ф1

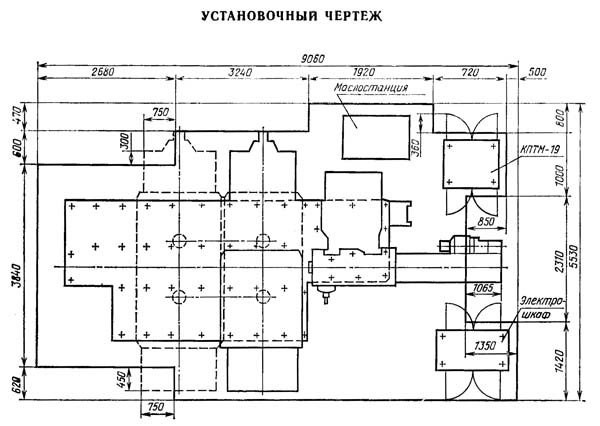

Настановне креслення горизонтально-расточного верстата 2А637Ф1
| Наименование параметра | 2А636Ф1 | 2А637Ф1 |
|---|---|---|
| Основні параметри верстата | ||
| Диаметр выдвижного расточного шпинделя, мм | 125 | 160 |
| Точность установки координат, мм | 0,01 | 0,01 |
| Точность установки поворотного стола, сек | ||
| Стол | ||
| Рабочая поверхность стола, мм | 1600 х 1800 | 1600 х 1800 |
| Наибольшая масса обрабатываемого вироби, кг | 10000 | 10000 |
| Наибольшее перемещение стола поперечное (по оси X), мм | 2000 | 2000 |
| Наибольшее перемещение стола продольное (по оси W), мм | 1600 | 1600 |
| Наибольшее вертикальное перемещение шпиндельной бабки (установочное) (по оси Y), мм | 1600 | 1600 |
| Наибольшее горизонтальное (осевое) перемещение шпинделя (по оси Z), мм | 1000 | 1000 |
| Угол поворота стола (по оси B), град | 360 | 360 |
| Пределы рабочих подач по осям X,Y,Z,W, мм/мин | 2..2000 | 2..2000 |
| Наибольшее усиление подачі стола (вдоль і поперек), кгс | 20 | 20 |
| Скорость быстрых перемещений по осям X, Y, W, м/мин | 5 | 5 |
| Скорость быстрых перемещений шпинделя по оси Z, м/мин | 4 | 4 |
| Шпиндель | ||
| Частота обертання шпинделя, об/мин | 6,3..1250 | 5..1000 |
| Количество швидкостей шпинделя | ||
| Пределы рабочих подач шпинделя, мм/мин | 2..2000 | 2..2000 |
| Пределы рабочих подач радиального суппорта, мм/мин | ||
| Пределы рабочих подач шпиндельной бабки, мм/мин | 2..2000 | 2..2000 |
| Скорость быстрых перемещений шпиндельной бабки, м/мин | 5 | 5 |
| Скорость быстрых перемещений шпинделя, м/мин | 4 | 4 |
| Скорость обертання планшайби, об/мин | 4..250 | - |
| Количество швидкостей планшайби | ||
| Наибольшее перемещение радиального суппорта планшайби, мм | 200 | - |
| Скорость быстрых перемещений радиального суппорта, м/мин | ||
| Наибольший крутящий момент на шпинделе, кН*м | 3,5 | 4,5 |
| Наибольший крутящий момент на планшайбе, кН*м | 72 | - |
| Наибольшее усиление подачі шпинделя, кН | 20 | 20 |
| Наибольшее усиление подачі суппорта, кН | 7 | - |
| Наибольшее усиление подачі бабки, кН | 20 | 20 |
| Нарезаемая метрическая резьба, мм | ||
| Нарезаемая дюймовая резьба, число ниток на 1" | ||
| Наибольшее тангенциальное усилие різання, кН | 16 | 20 |
| Наибольшее тангенциальное усилие різання при растачивании без радиальной подачі, кН | 16 | - |
| Привод | ||
| Количество електродвигателей на станке | 10 | 9 |
| Електродвигун приводу головного руху Мощность, кВт | 22 | 22 |
| Електродвигун приводу поздовжньої подачі стола і шпинделя, кВт | ||
| Електродвигун приводу поперечної подачі і поворота стола, кВт | ||
| Суммарная мощность електродвигателей, кВт | 36,3 | 35,5 |
| Габарити і масса верстата | ||
| Габарити верстата, включая ход стола і салазок, мм | 5622 х 8160 х 5135 | 5622 х 8160 х 5135 |
| Масса верстата, кг | 33945 | 33337 |
