Виробником горизонтально-розточувальних верстатів моделей 2620В Іванівський завод важкого верстатобудування , заснований у 1953 році.
21 листопада 1958 року введено в експлуатацію першу чергу Іванівського заводу розточувальних верстатів. У 1958 році було налагоджено випуск вузлів та комплектуючих для ленінградського верстатобудівного Заводу імені Свердлова. Згодом, на заводі було розпочато випуск простих горизонтально-розточувальних верстатів за кресленнями того самого заводу. Оснастивши виробництво необхідною базою, верстатобудівники перейшли на виробництво складнішої продукції - обробних центрів (ОЦ).
Початок серійного виробництва верстата 1973 року. В даний час верстат не виготовляється.
Верстат універсальний горизонтально-розточувальний 2620В призначений для обробки корпусних деталей із чорних та кольорових металів, що мають точні отвори, пов'язані між собою точними міжосьовими відстанями.
Найбільша вага оброблюваної деталі (при рівномірно розподіленому навантаженні на стіл верстата) 3000 кг.
На верстатах може проводитися: свердління, розточування, зенкерування, розгортання отворів, обточування торців радіальним супортом, фрезерування торцевими фрезами і нарізування внутрішнього різьблення шпинделем, а також нарізання різьблення радіальним супортом при поздовжньому русі столу.
Верстат моделі 2620В призначений для обробки корпусних деталей, має нерухому передню стійку, поворотний стіл з поздовжнім та поперечним переміщенням щодо осі шпинделя та планшайбу з радіальним супортом. На верстаті можна проводити свердління, зенкерування, розточування та розгортання отворів, пов'язаних між собою точними координатами, обточування торців, проточування канавок і виступів радіальним супортом при подачі столу, а також безперервним фрезеруванням з обходом по прямолінійному контуру за допомогою перемикача. Верстат характеризується підвищеною жорсткістю і вібростійкості шпиндельної системи. Висувний шпиндель з твердою азотованою поверхнею переміщається в сталевих загартованих направляючих втулках великої довжини, що підвищує його жорсткість, вібростійкість і забезпечує тривале збереження точності. Шпиндель змонтований на прецизійних підшипниках кочення. Швидкість шпинделя перемикається однорукояточним селективним механізмом зі спеціальним пристроєм, що автоматично захищає торці зубів від зношування під час перемикання.
Керування верстатом здійснюється з центрального пульта, жорстко закріпленого на станині, та допоміжного переносного пульта керування. Центральний ручний привід використовується для тонких настановних переміщень всіх рухомих органів та швидкого осьового переміщення шпинделя. Привід подач широкого діапазону 1:800 від електродвигуна постійного струму дозволяє змінювати подачу у всьому діапазоні без перемикання будь-яких муфт або зубчастиних коліс. Величина та напрямок подачі регулюються перемиканнями з пульта за допомогою електромагнітних муфт.
При роботі на важких обдирних режимах стіл і бабка фіксуються однорукояточними затискачами. При чистовій обробці фіксація столу та бабки, а також точне їхнє переміщення по направляючих здійснюється спеціальними пружними пристроями, що виключають необхідність застосування затискачів. Координати переміщень шпиндельної бабки, люнета, задньої стійки та столу в поперечному напрямку, а також при повороті стола на 90 ° відраховуються за допомогою навісних оптичних пристроїв з ціною поділу 0,01 мм та точністю встановлення координат. ±0,025 мм на довжині 100 мм та ±0,07 мм на довжині 1000 мм. Застосування оптичних пристроїв значно підвищує точність установки рухомих органів, зменшує стомлюваність зору робітника та скорочує допоміжний час.
За окрему плату зі верстатом споживачеві поставляються: пристрій для повторної установки по координатах, різьбонарізний пристрій і опора люнета, що обертається.
Точність обробки виробів на горизонтально-розточувальному верстаті 2620В:
Клас точності верстата Н. Шорсткість обробленої поверхні V 6.

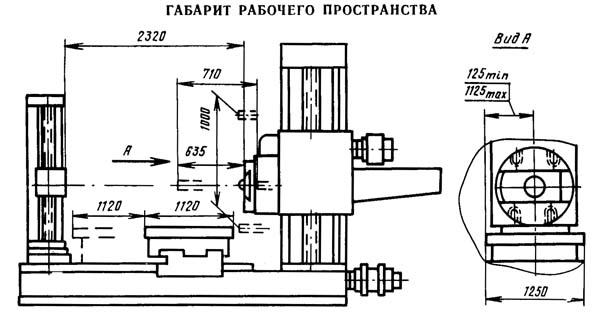

Габарит робочого простору верстата 2620в

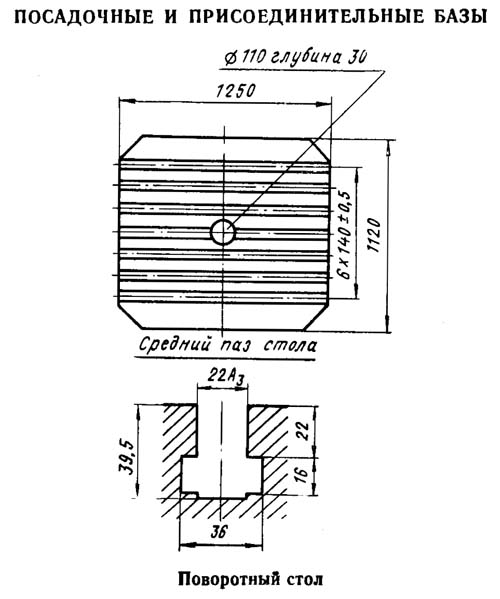

Поворотний стіл горизонтально-розточувального верстата 2620в

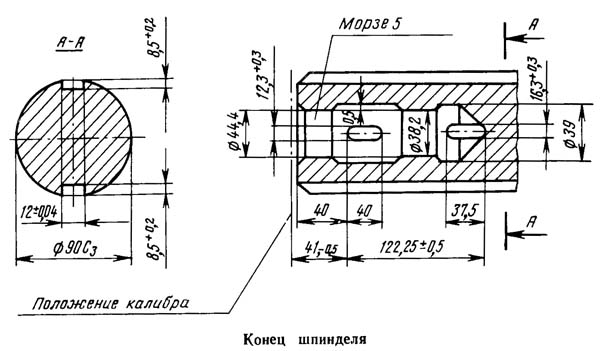

Кінець шпинделя горизонтально-розточувального верстата 2620в

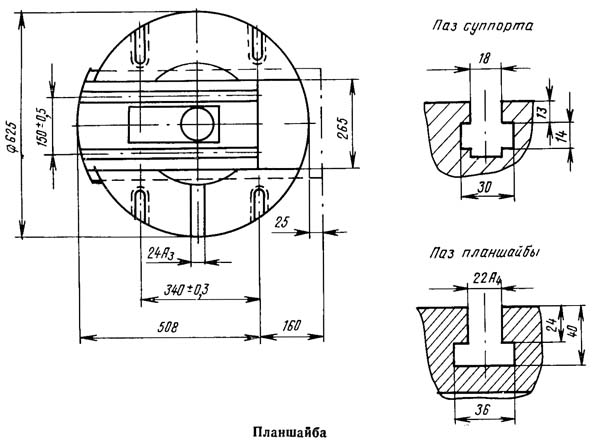

Планшайба радіальна вбудована розточувального верстата 2620в

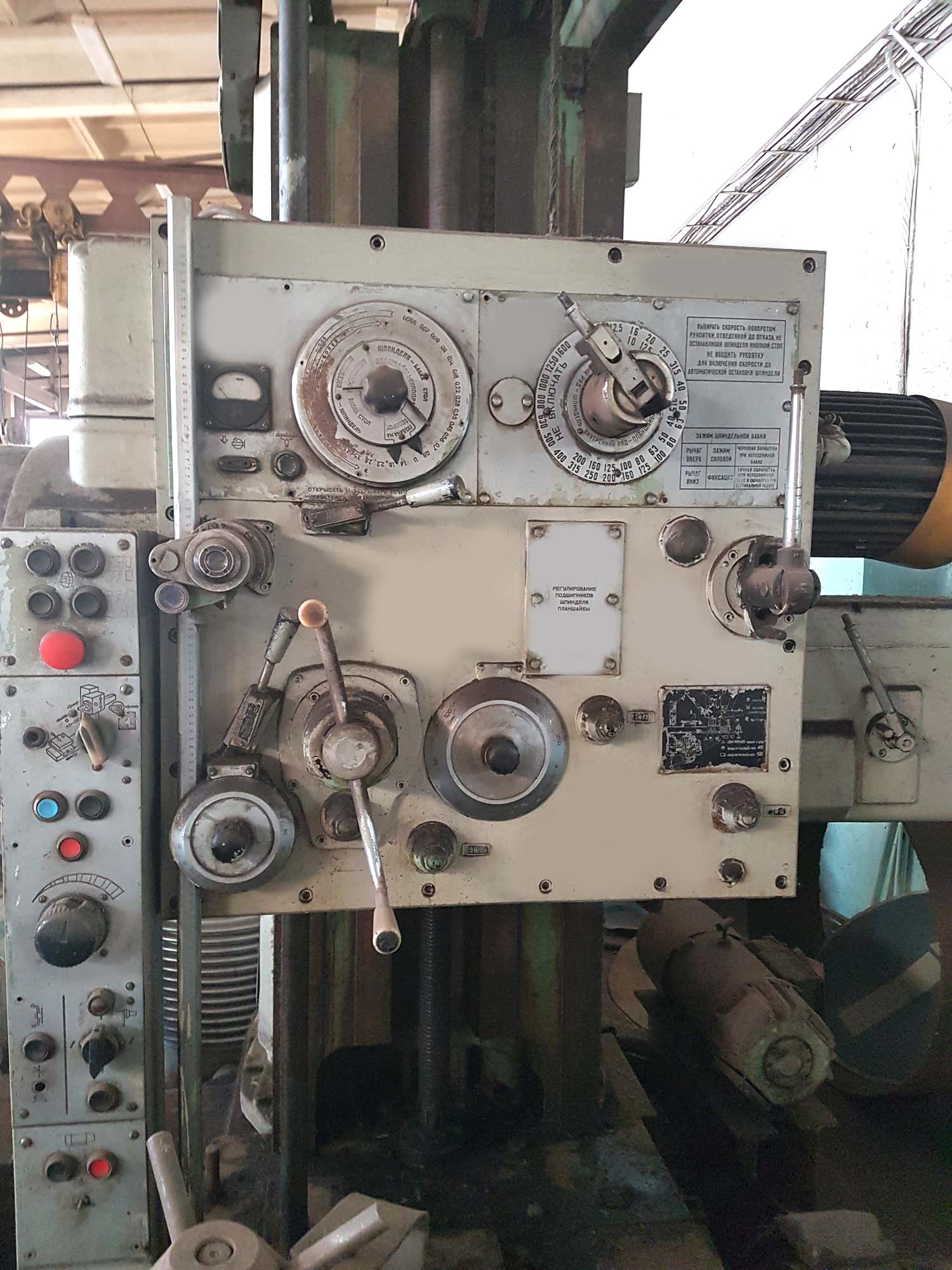

Фото горизонтально-розточувального верстата 2620в

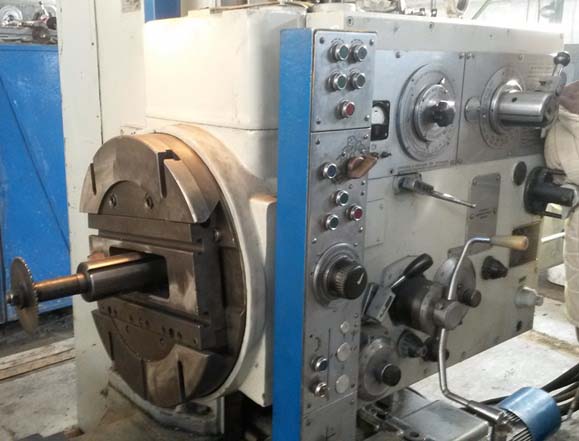

Фото горизонтально-розточувального верстата 2620в

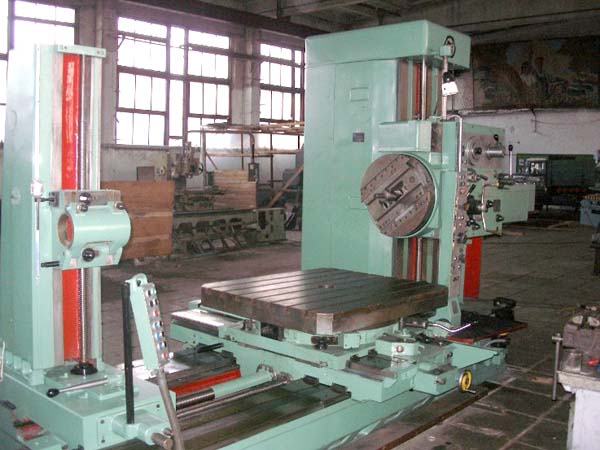

Фото горизонтально-розточувального верстата 2620в
Фото горизонтально-розточувального верстата 2620В. Дивитись у збільшеному масштабі
Розташування складових частинин верстата 2620в
Кінематична схема розточувального верстата 2620в
Кінематична схема горизонтально-розточувального верстата 2620в. Дивитись у збільшеному масштабі

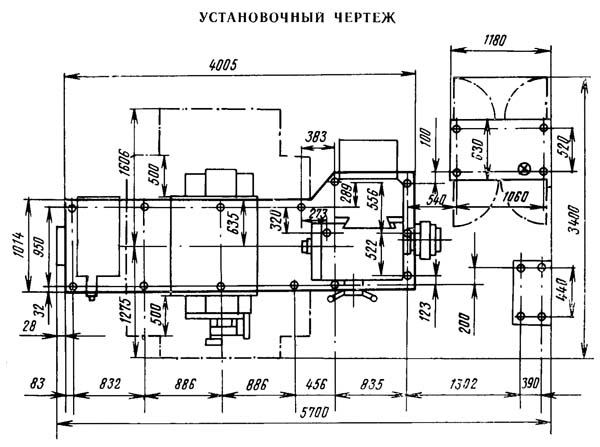

Установче креслення розточувального верстата 2620в
| Найменування параметру | 2620 | 2620В | 2622В |
|---|---|---|---|
| Основні параметри верстата | |||
| Діаметр висувного шпинделя, мм | 90 | 90 | 110 |
| Найбільший діаметр розточування шпинделем, мм | 320 | ||
| Найбільший діаметр розточування супортом планшайби, мм | 600 | - | |
| Найбільша довжина розточування та обточування супортом планшайби, мм | 550 | - | |
| Найбільший діаметр свердла (за конусом), мм | 65 | ||
| Стіл | |||
| Робоча поверхня столу, мм | 900 x 1120 | 1120 x 1250 | 1120 x 1250 |
| Найбільша маса виробу, що обробляється, кг | 2000 рік | 3000 | 3000 |
| Найбільше поздовжнє переміщення вбудованого столу, мм | 1150 | 1120 | 1120 |
| Найбільше поперечне переміщення вбудованого столу, мм | 1000 | 1000 | 1000 |
| Межі робочих подач столу (вздовж і впоперек), мм/хв. | 1,4… 1110 | 1,4… 1110 | 1,4… 1110 |
| Найбільше посилення подачі столу (вздовж та впоперек), кгс | 2000 рік | 2000 рік | 2000 рік |
| Розподіл шкали лімба, мм | 0,025 | ||
| Поділ шкали лімба повороту столу, град | 0,5 | 1 | 1 |
| Вимикаючі упори | є | ||
| Швидкість швидких переміщень, м/хв | 2,2 | ||
| Швидкість швидких колових переміщень, об/хв | 2,8 | ||
| Шпіндель. Шпиндельна бабка | |||
| Найбільше горизонтальне (осьове) переміщення висувного шпинделя, мм | 710 | 710 | 710 |
| Частота обертання шпинделя, об/хв | 12,5… 2000 | 12,5… 1600 | 12,5… 1250 |
| Кількість швидкостей шпинделя | 23 | 22 | 21 |
| Межі робочих подач шпинделя, мм/хв. | 2,2… 1760 | 2,2… 1760 | 2,2… 1760 |
| Межі робочих подач радіального супорта, мм/хв. | 0,88… 700 | 0,88… 700 | - |
| Пределы рабочих подач шпиндельной бабки, мм/мин | 1,4… 1110 | 1,4… 1110 | 1,4… 1110 |
| Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм | 1000 | 1000 | 1000 |
| Конус шпинделя | Морзе 5 | Морзе 5 | Морзе 6 |
| Скорость быстрых перемещений шпиндельной бабки, м/мин | 2,2 | ||
| Скорость быстрых перемещений шпинделя, м/мин | 3,48 | ||
| Скорость быстрых перемещений радиального суппорта, м/мин | 1,39 | - | |
| Наибольший крутящий момент на шпинделе, кгс*м | 495 | 140 | 180 |
| Наибольший крутящий момент на планшайбе, кгс*м | 780 | 250 | - |
| Наибольшее усиление подачі шпинделя, кгс | 1500 | 1500 | 1500 |
| Наибольшее усиление подачі суппорта, кгс | 700 | ||
| Наибольшее усиление подачі бабки, кгс | 2000 | 2000 | 2000 |
| Нарезаемая метрическая резьба, мм | 1… 10 | 1… 10 | 1… 10 |
| Нарезаемая дюймовая резьба, число ниток на 1" | 4… 20 | 4… 20 | 4… 20 |
| Планшайба | |||
| Наибольшее радиальное перемещение суппорта встроенной планшайби, мм | 170 | 160 | - |
| Скорость обертання планшайби, об/мин | 8… 200 | 8… 200 | - |
| Количество швидкостей планшайби | 15 | 15 | - |
| Возможность отключения обертання планшайби | есть | есть | - |
| Возможность одновременной подачі суппорта і шпинделя | есть | есть | - |
| Диапазон бесступенчатых подач радиального суппорта, мм/мин | 0,88… 700 | - | |
| Привод | |||
| Количество електродвигателей на станке | |||
| Електродвигун приводу головного руху, кВт | 10 | 8,5/ 10 | 8,5/ 10 |
| Електродвигун приводу подачі шпинделя, кВт | 1,52 | 2,1 | 2,1 |
| Привід поворота стола, кВт | 1,7 | 2,0 | 2,0 |
| Привід насоса змазки шпиндельной бабки, кВт | 0,75 | 0,75 | |
| Привід насоса змазки механізма распределения подач, кВт | 0,12 | 0,12 | |
| Электромашинный усилитель, кВт | 4 | 4 | |
| Габарити і масса верстата | |||
| Габарити верстата, включая ход стола і салазок, мм | 5510 х 3200 х 3012 | 5700 х 3400 х 3000 | 5700 х 3400 х 3000 |
| Масса верстата, кг | 12000 | 12500 | 12200 |
