Виробник універсального круглошліфувального верстата 3У144, 3У143, 3У142 - Лубенський верстатобудівний завод "Комунар" .
Завод "Фенікс" заснований в 1915 році і в 1918 отримав назву "Комунар".
З 1957 завод спеціалізується на виробництві універсальних і спеціальних круглошліфувальних верстатів з різним рівнем автоматизації, від верстатів з ручним керуванням до верстатів з сучасними ЧПУ.
Круглошліфувальні верстати 3У144 призначені для зовнішнього та внутрішнього шліфування циліндричних та конічних поверхонь, а також плоских фланцевих поверхонь виробів в умовах одиничного та дрібносерійного виробництва.
Шліфування на верстатах 3У144 може проводитись у нерухомих центрах або патроні. Верхня частинина столу, шліфувальна та передня бабки верстатів виконані поворотними.
Гідравлічний привід поздовжнього переміщення столу забезпечує плавне регулювання швидкості переміщення та зміну величини затримок у крайніх положеннях столу. Є механізм ручного переміщення столу.
Шпиндель шліфувальної бабки змонтований в самовстановлюваних гідродинамічних підшипниках, які забезпечують стійке положення шпинделя при великих навантаженнях.
Шліфувальна бабка переміщається на роликових направляючих. У механізмі подач шліфувального кола застосовано гвинтову пару кочення, що забезпечує високу точність подачі.
Верстати 3У144 комплектуються механізмом балансування шліфувального кола на ходу та приладом для вимірювання величини вібрації.
Обробка виробу на верстатах може проводитися поздовжнім шліфуванням з ручною або автоматичною подачею кола при реверсах стола або шліфуванням врізним з ручною подачею кола. Забезпечується висока точність та чистота обробки.
Верстати 3У144 комплектуються швидкісними точними внутрішньошліфувальними шпинделями.
Резервуари для олії та охолоджуючої рідини винесені за межі станини для усунення теплових деформацій. Забезпечується очищення олії та охолоджуючої рідини. Надійне блокування виключає включення приводів обертання шпинделя шліфувального круга та переміщення столу за відсутності мастила, а також відведення пінолі задньої бабки при підведеній шліфувальній бабці.
Верстати 3У144 зручні в управлінні та обслуговуванні. Пуск переміщення столу, включення обертання охолодження виробу та швидке підведення шліфувального кола до виробу проводиться однією рукояткою. Відведення пінолі задньої бабки здійснюється від гідравліки за допомогою педалі.
Верстати комплектуються навісними індикаторними скобами для вимірювання діаметра, що шліфується виробу.
Висока жорсткість верстатів 3У144 , достатні розміри шліфувального кола та потужний привід забезпечують високу продуктивність.
Шпиндель передньої бабки нерухомий. Виріб приводиться в обертання електродвигуном постійного струму через клинопасові передачі, що дає можливість безступінчасто регулювати обертання виробу.
Шпиндель шліфувальної бабки встановлений і в двох підшипниках ковзання спеціальної конструкції з примусовим проточним мастилом. Корпус шліфувальної бабки змонтований на роликових направляючих.
Алмазна правка шліфувального кола проводиться приладом редагування, встановленим на задній бабці, або приладом для автоматичної редагування, що поставляється за особливим замовленням за окрему плату.
Розробник - Харківське конструкторське бюро шліфувальних верстатів ОКБ ШС .
Виробник – Лубенський верстатобудівний завод "Комунар".
Основні параметри верстата - відповідно до ГОСТ 11654-90 Верстати круглошліфувальні. Основні параметри та розміри. Норми точності.
Креслення робочого простору круглошліфувального верстата 3У144
Приєднувальні та посадкові бази шліфувального верстата 3У144

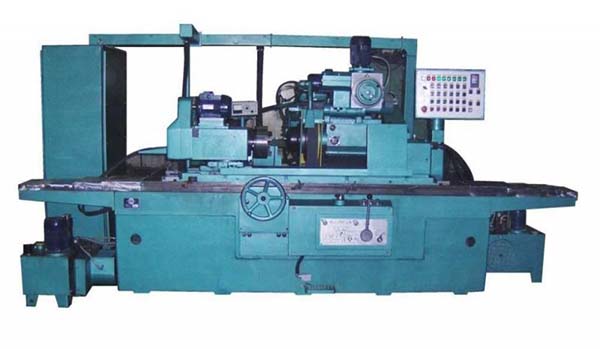

Фото круглошліфувального верстата 3У144

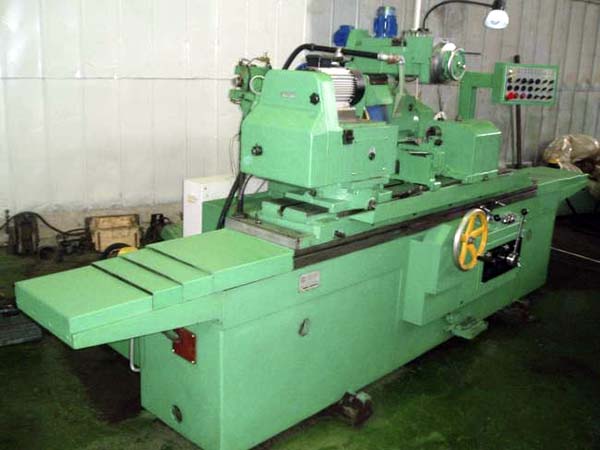

Фото круглошліфувального верстата 3У144
Розташування складових частинин шліфувального верстата 3У144
Перелік складових частинин шліфувального верстата 3У144. Дивитись у збільшеному масштабі
Розташування органів керування шліфувальним верстатом 3У144
Розташування органів керування шліфувальним верстатом 3У144. Дивитись у збільшеному масштабі
Розташування органів керування на пульті шлифовального верстата 3У144

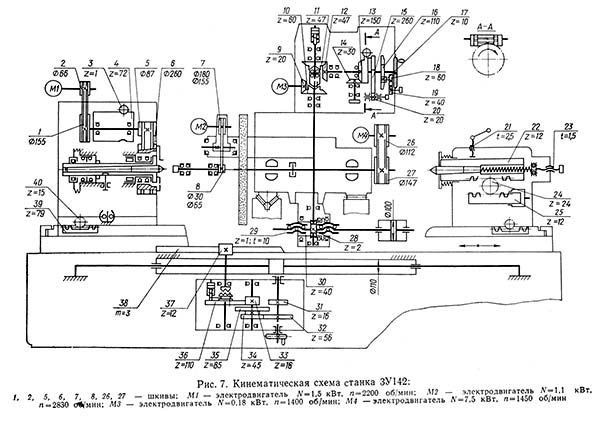

Кінематична схема круглошлифовального верстата 3У144

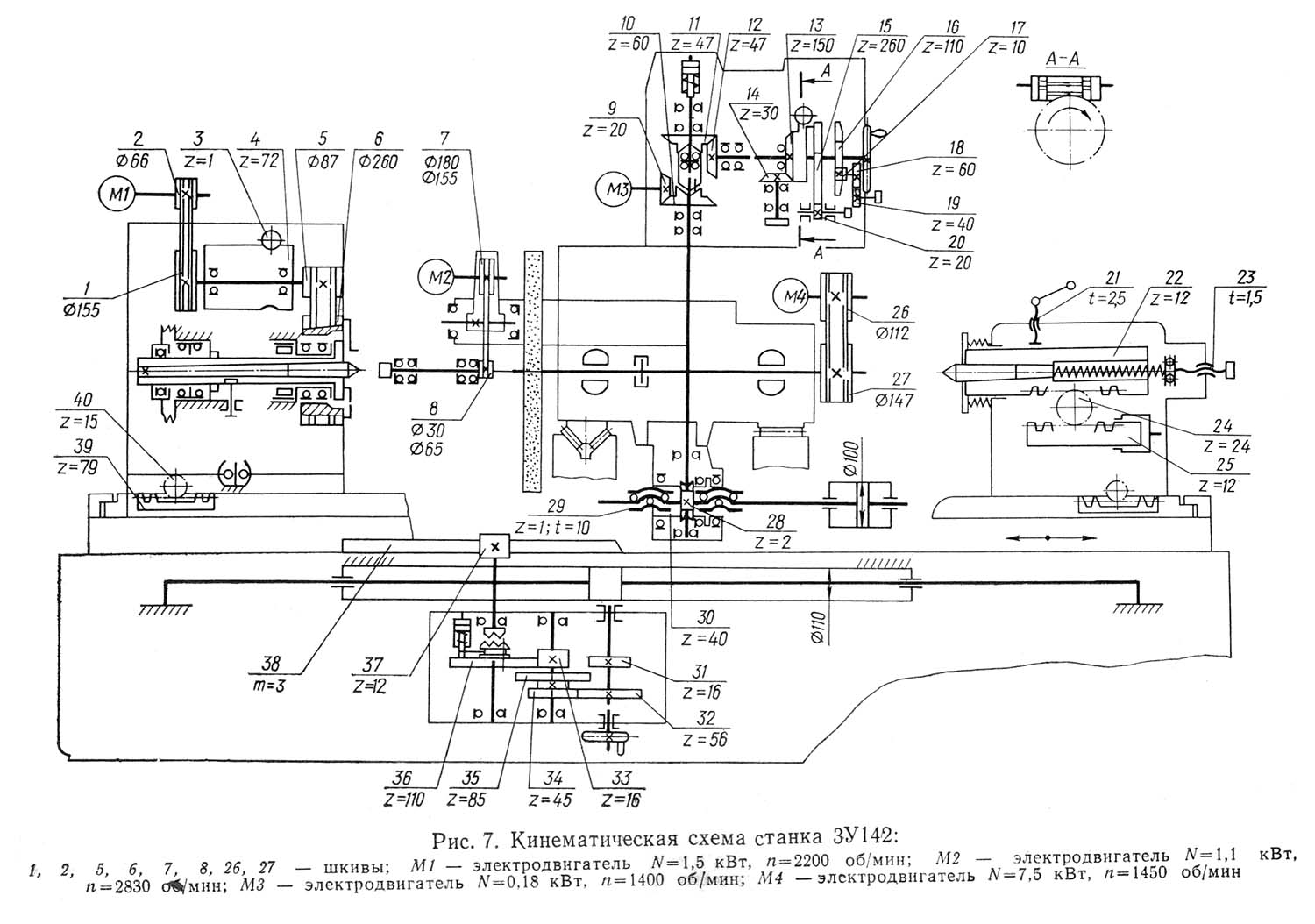

Схема кінематична круглошлифовального верстата 3У144. Дивитись у збільшеному масштабі
Схема Расположения підшибників круглошлифовального верстата 3У144. Дивитись у збільшеному масштабі
Кинематические ланцюги і гідравлічна схема верстата позволяют осуществлять наступні руху:

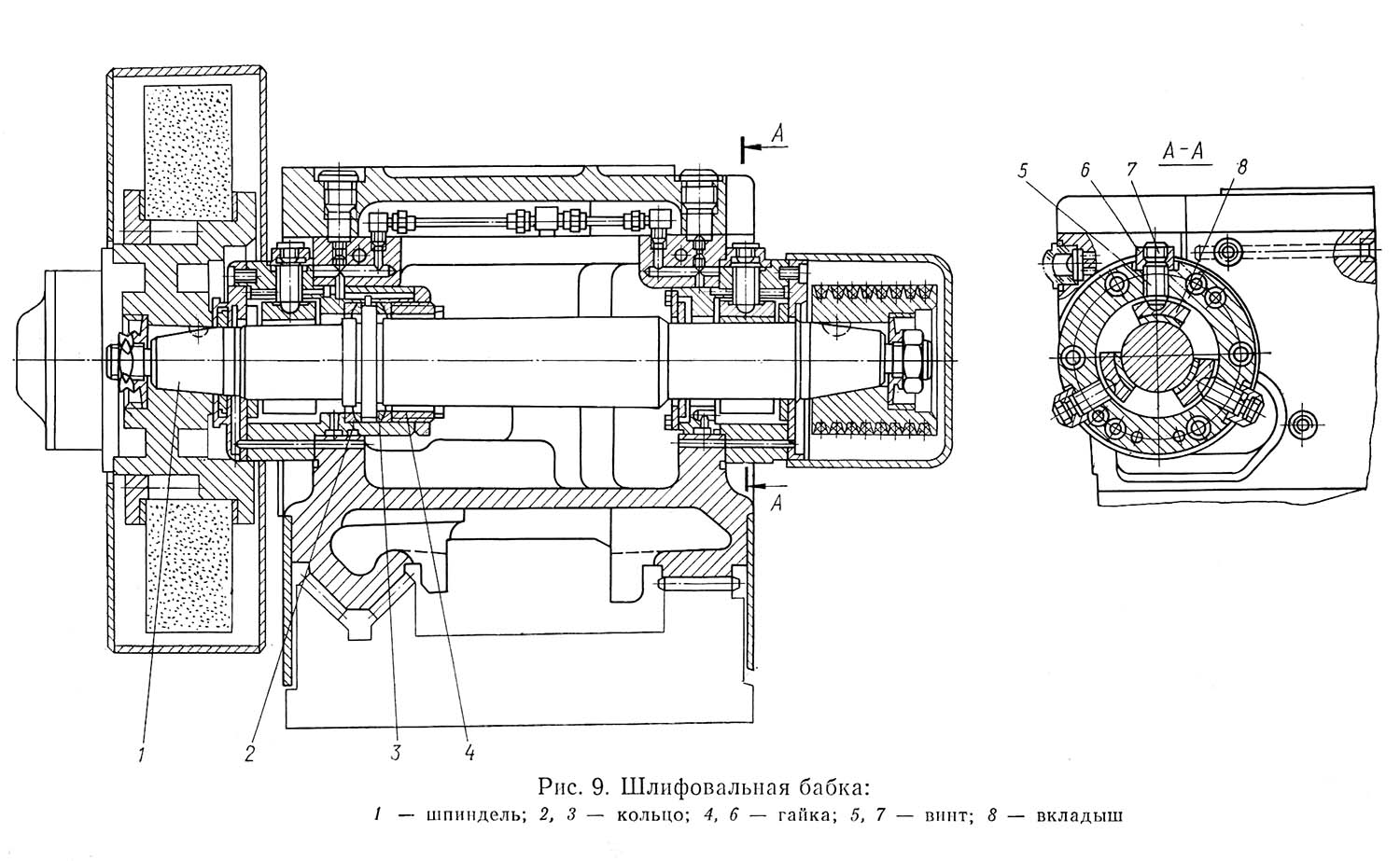

Шлифовальная бабака круглошлифовального верстата 3У144
Шлифовальная бабака круглошлифовального верстата 3У144. Дивитись у збільшеному масштабі

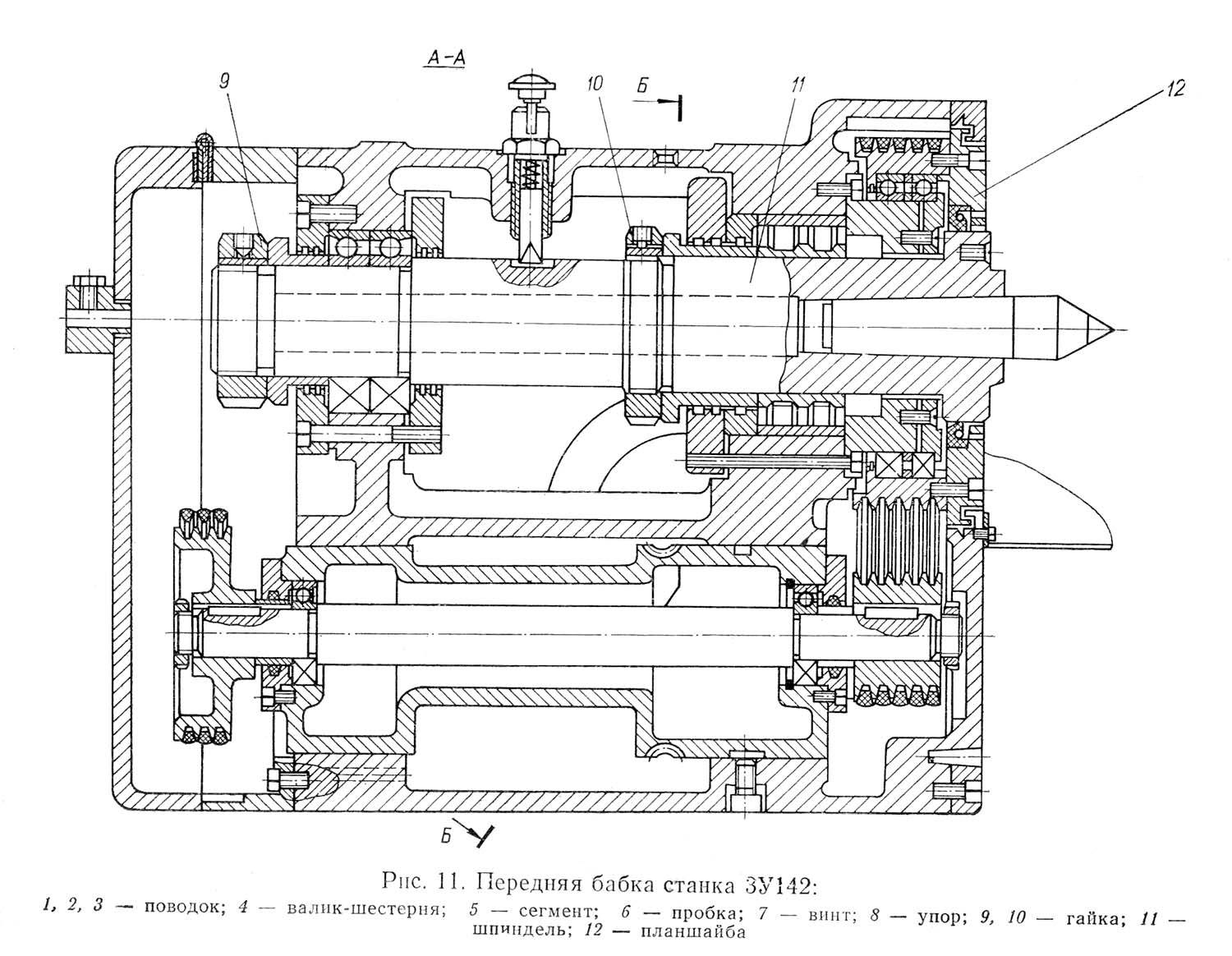

Передня бабака круглошлифовального верстата 3У144
Передня бабака круглошлифовального верстата 3У144. Дивитись у збільшеному масштабі
Гідравлічна схема круглошлифовального верстата 3У144
Схема Гідравлічна круглошлифовального верстата 3У144. Дивитись у збільшеному масштабі
| Наименование параметра | 3У142 | 3У143 | 3У144 |
|---|---|---|---|
| Основні параметри | |||
| Класс точності по ГОСТ 11654—65 | П/В | П/В | П/В |
| Наибольший диаметр обрабатываемого вироби, мм | 400 | 400 | 400 |
| Наибольшая длина обрабатываемого вироби, мм | 1000 | 1400 | 2000 |
| Наибольший диаметр шлифования без люнета, мм | 400 | 400 | 400 |
| Наибольший диаметр шлифования в люнете, мм | 80 | 80 | 80 |
| Наименьший диаметр шлифования при изношенном круге, мм | 50 | 50 | 50 |
| Наибольшая длина шлифования, мм | 1000 | 1400 | 2000 |
| Расстояние от оси шпинделя передньої бабки до зеркала стола - высота центров, мм | 240 | 240 | 240 |
| Наибольшая масса обрабатываемого вироби, кг | 200 | 200 | 200 |
| Станина і столы верстата | |||
| Наибольшее продольное перемещение стола, мм | 1000 | 1400 | 2000 |
| Наименьший ход стола между упорами, мм | 4 | 4 | 4 |
| Ручное перемещение стола за один оборот маховика, мм | 3,1; 20,5 | 3,1; 20,5 | 3,1; 20,5 |
| Скорость переміщення стола от гідросистемы (Б/с), м/мин | 0,05..5 | 0,05..4,5 | 0,07..4,5 |
| Наибольший угол поворота верхнего стола по часовий стрелке, град | 3° | 3° | 2° |
| Наибольший угол поворота верхнего стола против часовий стрелки, град | 8° | 7° | 6° |
| Цена деления шкалы поворота верхнего стола, град | 0°20′ | 0°20′ | 0°20′ |
| Цена деления шкалы поворота верхнего стола (конусность), мм/м | 10 | 10 | 10 |
| Шлифовальная бабка | |||
| Диаметр шлифовального круга - наибольший/ наименьший, мм | 600/ 450 | 600/ 450 | 600/ 450 |
| Диаметр шлифовального круга - посадочный, мм | 305 | 305 | 305 |
| Наибольшая высота устанавливаемого круга, мм | 63 | 63 | 63 |
| Частота обертання шпинделя шлифовальной бабки (круг = Ø525мм), об/мин | 1272 | 1272 | 1272 |
| Частота обертання шпинделя шлифовальной бабки (круг = Ø600мм), об/мин | 1112 | 1112 | 1112 |
| Механізм поперечных подач шлифовальной бабки | |||
| Наибольшее перемещение шлифовальной бабки по винту, мм | 290 | 290 | 290 |
| Величина швидкого подвода шлифовальной бабки от гідропривода, мм | 50 | 50 | 50 |
| Время швидкого подвода шлифовальной бабки, с | 2,5 | 2,5 | 2,5 |
| Подача на один оборот маховика, мм | 0,5 | 0,5 | 0,5 |
| Цена деления лимба поперечної толчковой подачі, мм | 0,005 | 0,005 | 0,005 |
| Периодическая подача во время реверсирования стола (Толчковая подача), мм | 0,0025..0,025 | 0,0025..0,025 | 0,0025..0,025 |
| Цена деления лимба тонкой толчковой подачі, мм | 0,001 | 0,001 | 0,001 |
| Величина врезной подачі на диаметр вироби, мм | 0,9 | 0,9 | |
| Непрерывная подача для врезного шлифования (бесступенчатое регулювання), мм/мин | 0,1..1 | 0,1..1 | |
| Величина поперечного переміщення шлифовальной бабки за один оборот маховика, мм | 0,5 | 0,5 | 0,5 |
| Скорость швидкого установочного переміщення шлифовальной бабки, мм/мин | 240 | 240 | 240 |
| Приспособление для внутреннего шлифования | |||
| Наибольший диаметр заготовки, устанавливаемой в патроне, мм | 250 | 250 | 250 |
| Наибольшая длина шлифуемого отверстия, мм | 125 | 125 | 125 |
| Диаметр шлифуемого отверстия, мм | 30..200 | 30..200 | 30..200 |
| Диаметр шлифовального круга, мм | 25..80 | 25..80 | 25..80 |
| Диаметр внутиришлифовальной головки, мм | 100; 80 | 100; 80 | 100; 80 |
| Число оборотів внутришлифовального шпинделя | 1690 | 1690 | 1690 |
| Передня бабка | |||
| Частота обертання вироби (бесступенчатое регулювання), об/мин | 30..300 | 30..300 | 30..300 |
| Конус центра по ГОСТ 13214-67 | Морзе 5 | Морзе 5 | Морзе 5 |
| Наибольший угол поворота передньої бабки, град | 90° | 90° | 90° |
| Задня бабка | |||
| Величина відведення пиноли задньої бабки от руки, мм | 35 | 35 | 35 |
| Конус центра по ГОСТ 13214-67 | Морзе 5 | Морзе 5 | Морзе 5 |
| Привід і електрообладнання верстата | |||
| Количество електродвигателей на станке | 11 | 11 | 11 |
| Електродвигун шпинделя шлифовальной бабки, кВт | 7,5 | 7,5 | 7,5 |
| Електродвигун переміщення шлифовальной бабки, кВт | 0,18 | 0,18 | 0,18 |
| Електродвигун внутришлифовального шпинделя, кВт | 1,1 | 1,1 | 1,1 |
| Електродвигун приводу вироби, кВт | 0,75 | 0,75 | 0,75 |
| Електродвигун насоса гідросистемы, кВт | 2,2 | 2,2 | 2,2 |
| Електродвигун насоса системы змазки шпинделя, кВт | 0,27 | 0,27 | 0,27 |
| Електродвигун насоса системы змазки направляючих стола, кВт | 0,08 | 0,08 | 0,08 |
| Електродвигун насоса системы охлаждения, кВт | 0,15 | 0,15 | 0,15 |
| Електродвигун магнитного сепаратора, кВт | 0,12 | 0,12 | 0,12 |
| Електродвигун вентилятора гідроагрегата, кВт | 0,12 | 0,12 | 0,12 |
| Електродвигун фильтра-транспортера, кВт | 0,12 | 0,12 | 0,12 |
| Габаритные розміри і масса верстата | |||
| Габаритные розміри верстата (длина х ширина х высота), мм | 5900 х 2585 х 1982 | 5900 х 2585 х 1982 | 6450 х 2585 х 1982 |
| Масса верстата з електрообладнанням і охолодженням, кг | 7530 | 8650 | 10000 |
