Електроустаткування консольно-фрезерных верстатів 6Т10, 6Т80, 6Т80Г, 6Т80Ш

Загальні відомості

В настоящем руководстве приведены відомості по експлуатации електроустаткування фрезерных консольных верстатів 6Т10, 6Т80, 6Т80Г, 6Т80Ш.

Електроустаткування силовой ланцюги каждого из указанных верстатів може быть выполнено на наступні величины напряжений трехфазного переменного тока частотой 50 і 60 Гц: 220, 380, 400, 415, 440, 500 В.

В цепях керування применяются наступні напряжения:

• ланцюг магнитных пускачів ~ 110 или 220 В;
• ланцюг електродинамического торможения = 55 В;
• ланцюг местного освещения ~ 24 или 36 В;
• ланцюг електромагнитной муфты -24 В;
• ланцюг сигнальной лампы ~ 22 В.

Выбор робочого напряжения силовой ланцюги, ланцюги керування магнитных пускачів і ланцюги местного освещения производит Заказчик . Відомості об етих данных для каждого в отдельности верстата приводятся в свидетельстве о приемке верстата /см. руководство по експлуатации верстата 6Т80Ш.00.000 РЭ/.

На каждом станке установлены три трехфазных асинхронных електродвигуна:

• електродвигатель приводу шпинделя;
• електродвигатель приводу подачі стола;
• електронасос охлаждения.

Кроме указанных електродвигателей на станке 6Т80Ш установлен четвертый електродвигатель - приводу фрезерной головки.

Пускорегулирующая електроаппаратура смонтирована в навесном шкафу на правой боковой стенке верстата.

Ввод питающих проводов в електрошкаф може быть осуществлен знизу или сверху через отверстие з резьбой труб 1/2", имеющееся в угольнике, установленном на задньої боковой стенке електрошафи. Для подключения сверху вводной угольник следует развернуть на 180°.

На передньої боковой стенке електрошафи установлены рукоятка вводного выключателя, сигнальная лампа, показывающая наличие напряжения в цепях керування при включенном вводном выключателе, і указатель нагрузки, показывающий нагрузку електродвигуна шпинделя в процентах к номинальной.

На левой стенке верстата установлены выключатели електродвигателей шпинделя, фрезерной головки, подачі стола і електронасоса, а также кнопка "толчок", предназначенная для кратковременного увімкнення електродвигателей.

На передньої стенке салазок установлена кнопочная станція з кнопками: пуск верстата, останов верстата, ускоренное перемещение стола.

Для осуществления ускоренного переміщення стола в коробку подач встроена електромагнитная муфта.

Для лучшего освещения зоны обробки детали на станке установлены два светильника местного освещения.

Первоначальный пуск

Перед пуском верстата необходимо проверить внешним осмотром надежность заземления верстата /см.п.1.5/ і исправность монтажа електроустаткування. Затем, установив в выключенное положение выключатели електродвигателей, проверить четкость срабатывания магнитных пускачів і работу кнопок керування, а также действие блокировок і сигнализации, как ето указано в пп. 1.3 і 1.4.

Опис роботи електросхеми

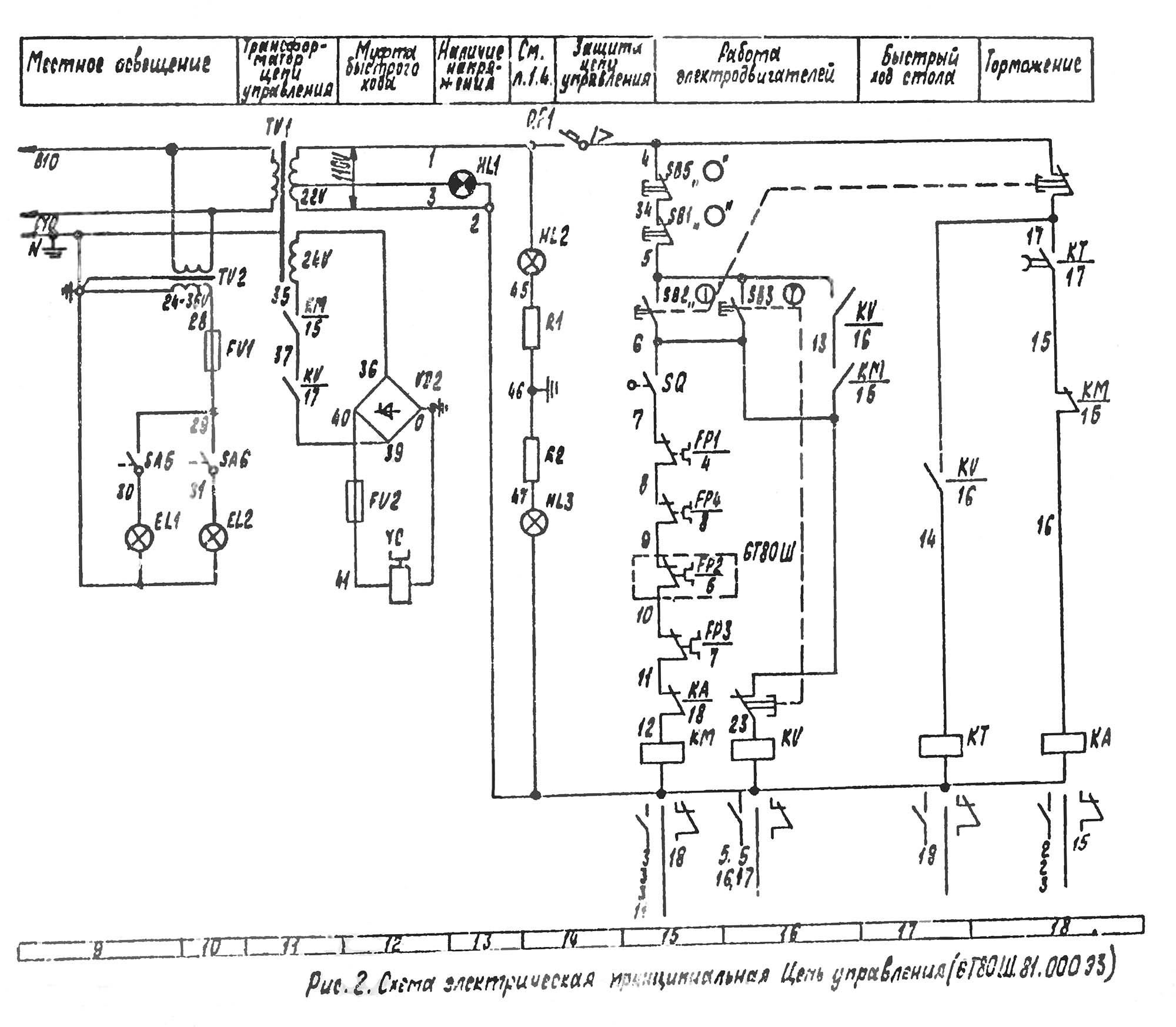

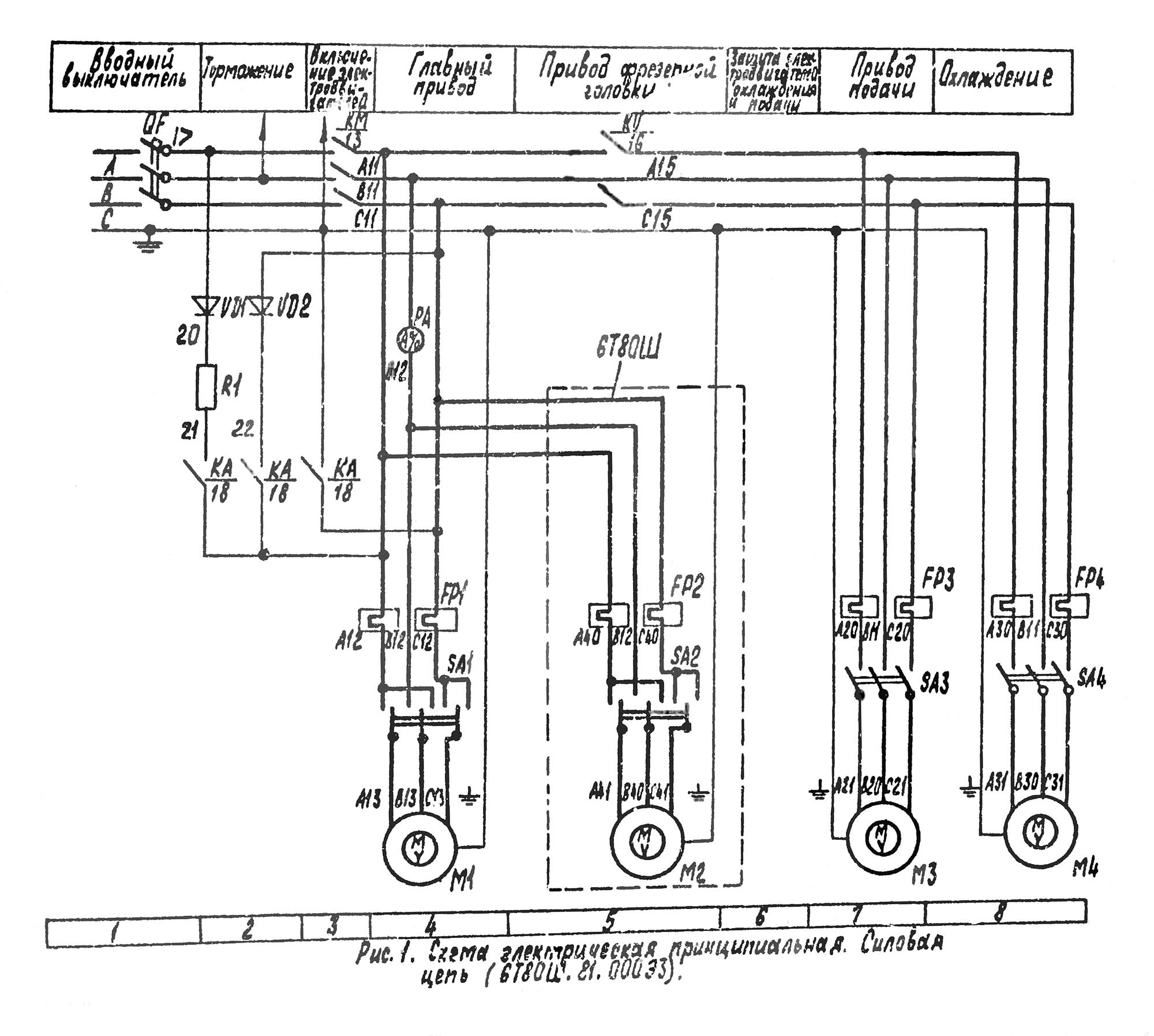

Принципиальная електросхема верстата показана на рис.1 і 2.

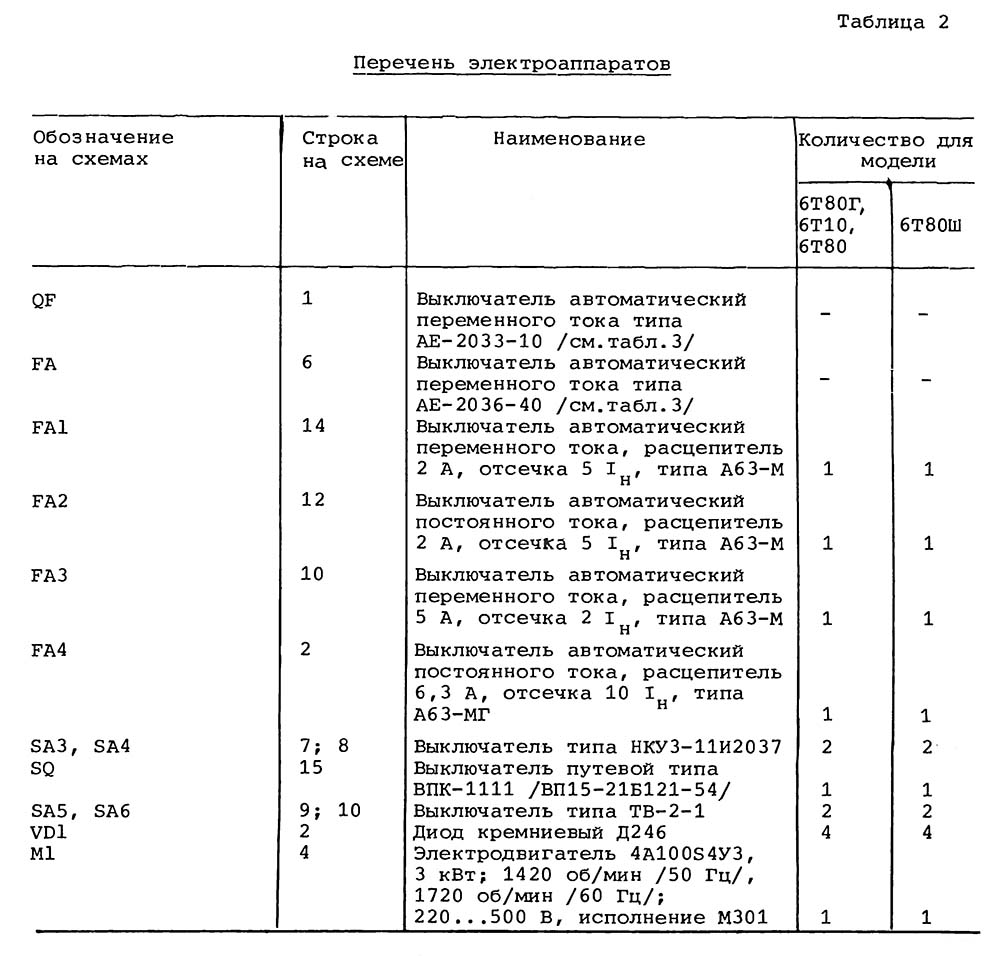

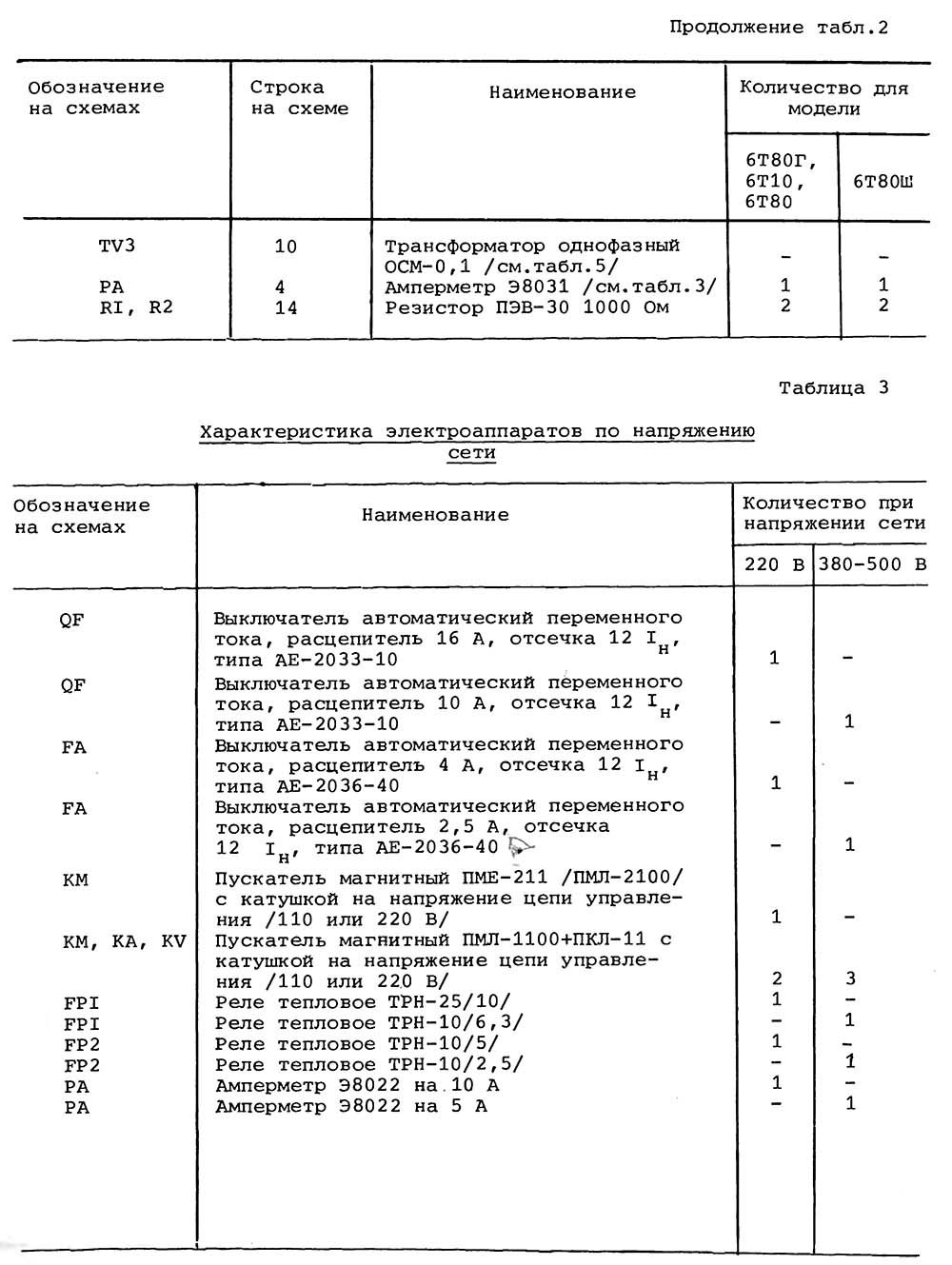

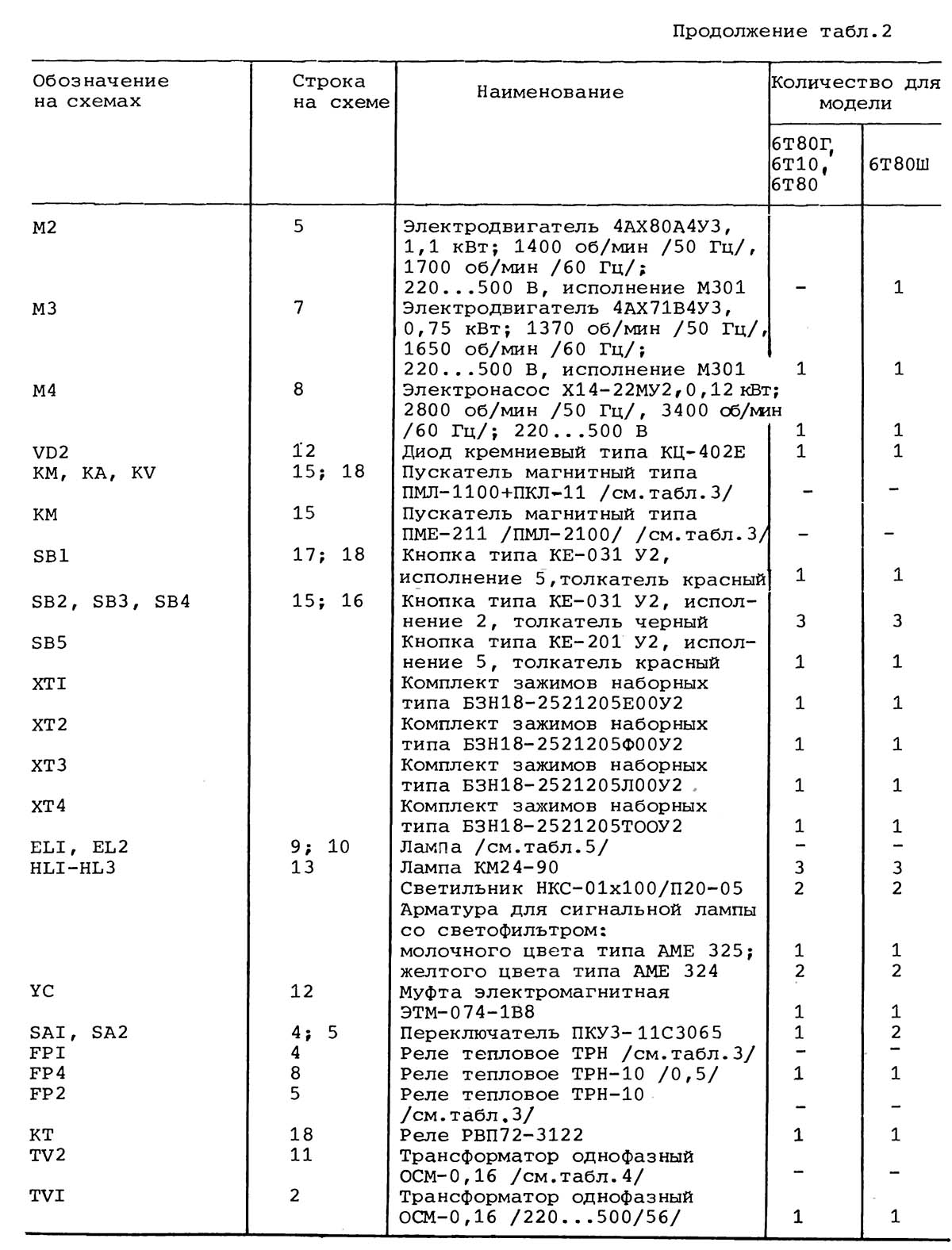

Список електроаппаратов, установленных на станке согласно принципиальной схеме, дан в табл.2.

Увімкненням вводного автоматичного выключателя QF подается напряжение сети на зажимы А10, В10, С10, т.е. в первичные обмотки трансформаторов керування TVl, TV2, TV3 і на входные контакты магнитного пускателя КМ.

Пуск верстата в работу осуществляется нажатием кнопки SB2 /символ (Ø)/. При етом срабатывает магнитный пускатель КМ, который, замкнув свои замыкающие контакты в силовой ланцюги, включает електродвигатели приводу шпинделя Ml или фрезерной головки М2, приводу подачі М3 і електронасоса М4 .

Для раздельной роботи електродвигателей М1-М4 имеются, соответственно, выключатели SA1-SA4. Кроме того, выключатель SA1 предназначен для изменения направления обертання електродвигуна Ml, а выключатель SA2 - для изменения направления обертання електродвигуна М2.

Останов верстата осуществляется нажатием кнопки SB1 /символ О/. От нажатия післядней отключается магнитный пускатель КМ, который, в свою очередь, выключает все електродвигатели і включает магнитный пускатель КА.

Магнитный пускатель КА совместно з промежуточным реле КV, замкнув свои замыкающие контакты в ланцюги торможения, подает в ланцюг статоров електродвигателей постоянный ток. Происходит електродинамическое торможение електродвигателей. Длительность торможения определяет выдержка часу на реле КТ.

Для увімкнення ускоренного переміщення стола имеется кнопка SB4 /символ ===/, от нажатия которой при включенном магнитном пускателе КМ включается електромагнитная муфта YG.

Для кратковременного увімкнення електродвигателей имеется кнопка SB3 /символ Т) /.

Для увімкнення местного освещения на светильниках установлены выключатели SA5 і SA6.

Схема електрических з'єднань показана на рис.3, 4.

Захист, блокировки і сигналізація

Захист електроустаткування верстата от коротких замыканий осуществляется автоматическими выключателями QF, FA в силовой ланцюги і FA1-FA4 - в цепях керування.

Захист от перегрузок електродвигателей приводу шпинделя Ml, електронасоса М4 і приводу фрезерной головки М2 осуществляется, соответственно, тепловыми реле FPl, FP2 і FP4. Захист от перегрузок електродвигуна приводу подачі стола М3 осуществляется автоматическим выключателем FA.

Минимальная защита електродвигателей обеспечивается магнитным пускателем КМ.

Невозможность увімкнення електродвигателей при открытой задньої дверце верстата обеспечивается конечным выключателем SQ.

При включенном положении рукоятки вводного выключателя нельзя открыть дверцу електрошафи, а при открытой дверце - нельзя включить рукоятку вводного выключателя. Данная блокировка обеспечивается конструкцией рукоятки вводного выключателя. Если необходимо для ремонтных целей включить вводной выключатель з открытой дверцей електрошафи, надо нажать на шток Е /см.рис.5-7/, выдвигающийся при открывании дверцы.

О наличии напряжения сети в електрических цепях верстата при включенном вводном автоматическом выключателе QF указывает сигнальная лампа HLI.

После автоматичного отключения вводного выключателя рукоятка его остается в положении "включено". Сигнальная лампа при етом гаснет. Для повторного увімкнення необходимо отвести рукоятку в положение "отключено" і затем переключить в положение "включено".

В случае короткого замыкания на землю ланцюги керування 110 В загорается в полный накал одна из сигнальных ламп HL2 или HL3.

Схема електрична принципова фрезерного верстатів 6Т10, 6Т80, 6Т80Г, 6Т80Ш

Електрична схема принципова фрезерного верстата серии 6т

Схема електрична принципова консольно-фрезерного верстата серии 6т. Дивитись у збільшеному масштабі

Електрична схема принципова фрезерного верстата серии 6т

Схема електрична принципова консольно-фрезерного верстата серии 6т. Дивитись у збільшеному масштабі

Список елементів схеми електрической принципиальной консольно-фрезерного верстата

Список елементів схеми електрической принципиальной консольно-фрезерного верстата

Список елементів схеми електрической принципиальной консольно-фрезерного верстата. Скачать в увеличенном масштабе

Список елементів схеми електрической принципиальной консольно-фрезерного верстата

Список елементів схеми електрической принципиальной консольно-фрезерного верстата. Скачать в увеличенном масштабе

Список елементів схеми електрической принципиальной консольно-фрезерного верстата

Список елементів схеми електрической принципиальной консольно-фрезерного верстата. Скачать в увеличенном масштабе

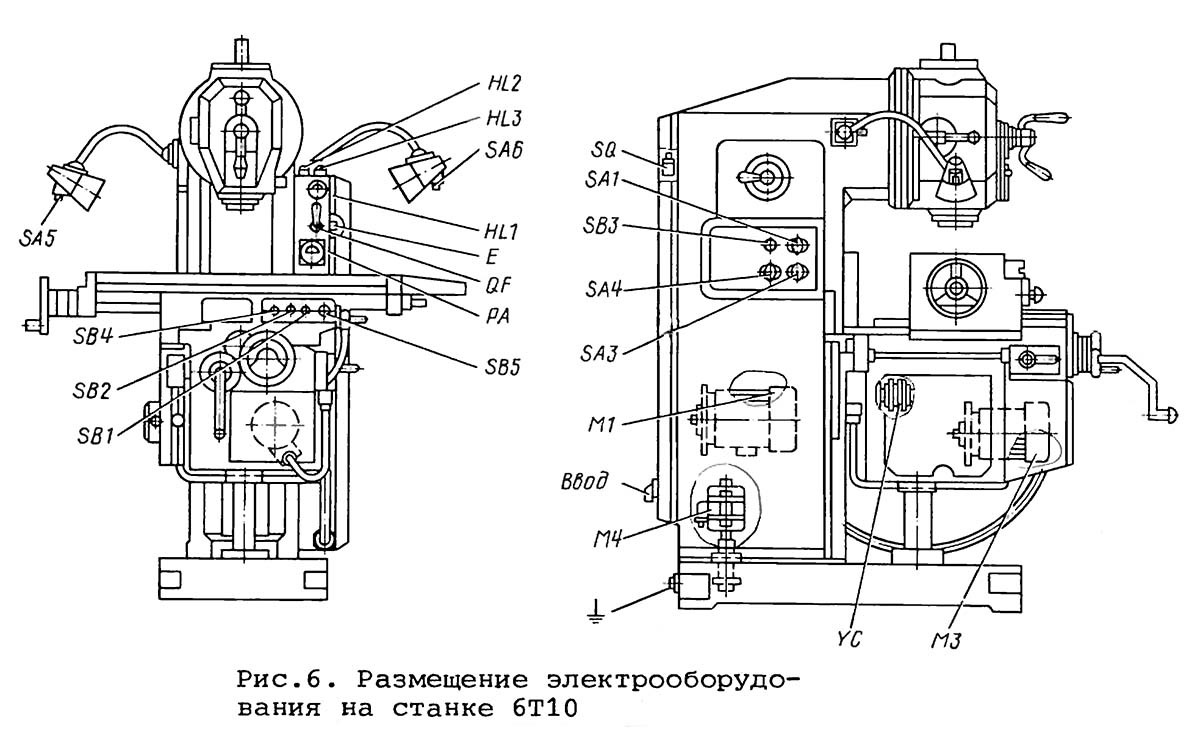

Cхема розположення електроустаткування на вертикальних консольно-фрезерных верстатах 6Т10

Cхема розположення електроустаткування на верстатах 6Т10

Cхема розположення електроустаткування на верстатах 6Т10. Скачать в увеличенном масштабе

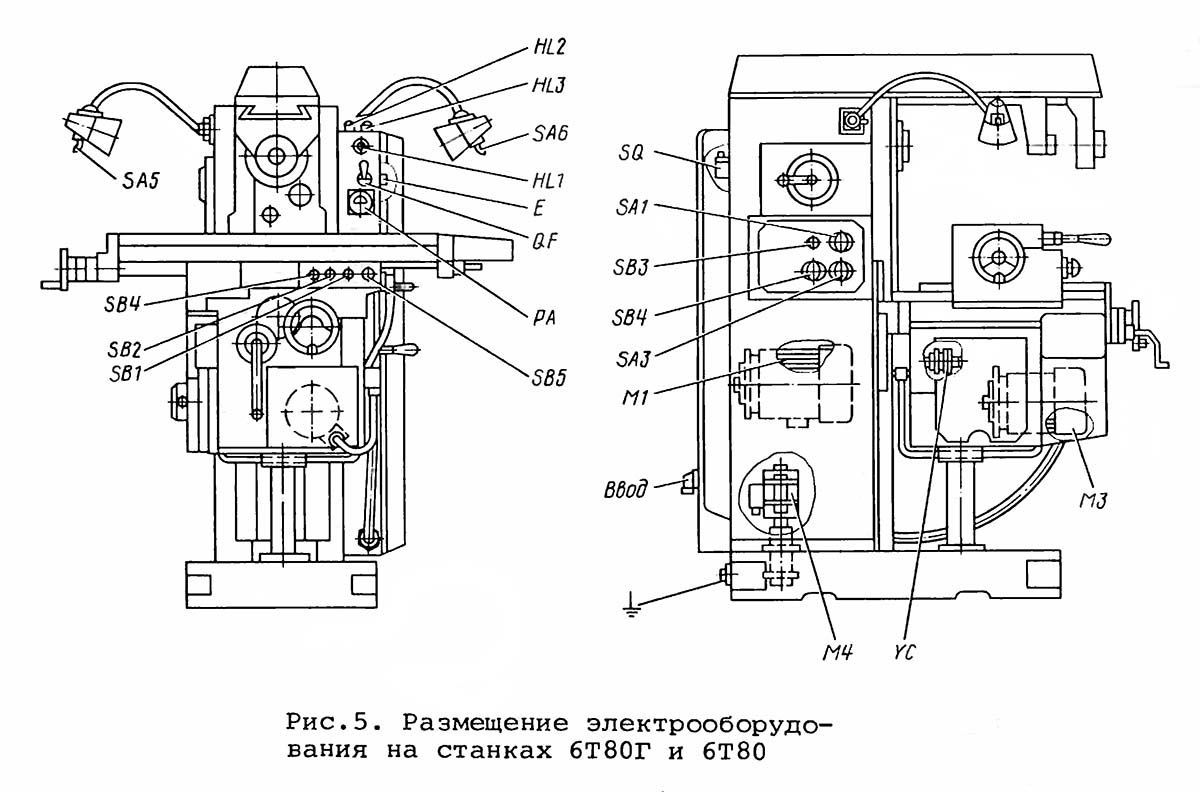

Cхема розположення електроустаткування на горизонтальных консольно-фрезерных верстатах 6Т80, 6Т80Г

Cхема розположення електроустаткування на верстатах 6Т80, 6Т80Г

Cхема розположення електроустаткування на фрезерных верстатах 6Т80, 6Т80Г. Скачать в увеличенном масштабе

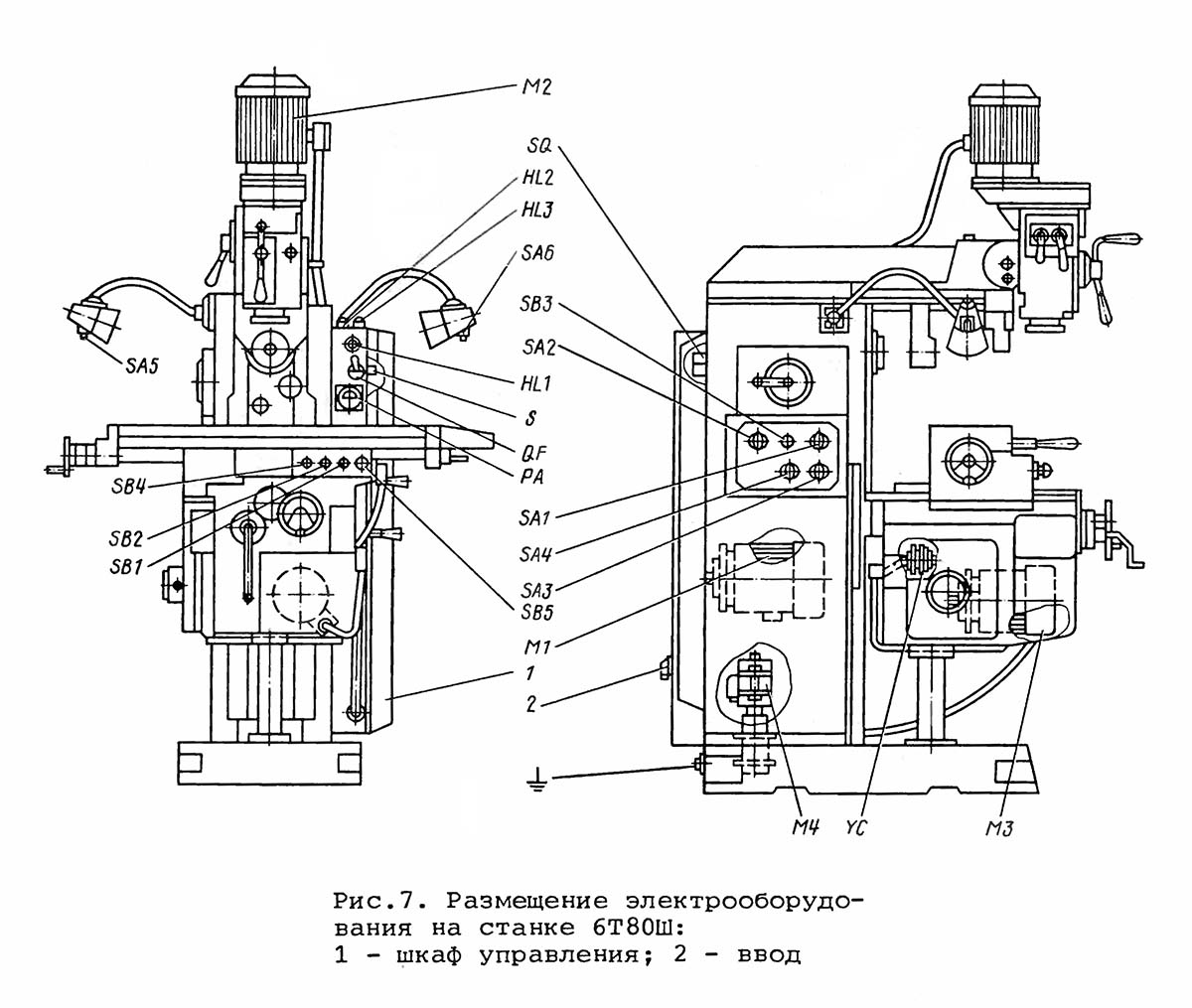

Cхема розположення електроустаткування на широкоуниверсальных консольно-фрезерных верстатах 6Т80Ш
