Відомості про виробника консольно-фрезерных верстатів 6Н11, 6Н81, 6Н81Г, 6Н81А

Производитель серии фрезерных верстатів 6Н11, 6Н81, 6Н81Г, 6Н81А Дмитровский завод фрезерных верстатів, основанный в 1940 году.

Основной продукцией завода является широкая гамма универсальных консольно-фрезерных верстатів з размером робочого стола от 250 x 630 мм до 400 x 1600 мм.

Верстати, выпускаемые Дмитровским заводом фрезерных верстатів, ДЗФС

Наиболее известные серии консольно-фрезерных верстатів, выпускаемых ДЗФС:

серии 6Н: вертикальные - 6Н11; горизонтальные - 6Н81, 6Н81Г, 6Н81А
серии 6Р: вертикальные - 6Р11; горизонтальные - 6Р81; 6Р81Г; широкоуниверсальные - 6Р81Ш
серии 6К: вертикальные - 6К11, 6К12; горизонтальные - 6К81Г, 6К82Г, широкоуниверсальные - 6К81Ш, 6К82Ш
серии 6М: широкоуниверсальные з автоциклами - 6М82Ш
серии 6Д: вертикальные - 6Д12, горизонтальные - 6Д81, 6Д82, широкоуниверсальные - 6Д81Ш, 6Д82Ш
серии 6ДМ: вертикальные з ЧПУ 6ДМ13ФЗ, з автоциклами - 6ДМ83Ш, з ЧПУ - 6ДМ83ШФ2

Електроустаткування консольно-фрезерных верстатів 6Н11, 6Н81, 6Н81Г, 6Н81А

Верстати моделей 6Н81Г, 6Н81 і 6Н11 нормально выпускаются на напряжение 380 вольт, как силовой ланцюги, так і в ланцюги керування. На ето напряжение рассчитаны катушки і контакты всей електроапаратури. В случае необходимости получения верстата на напряжение 500 или 200 вольт, таковой може быть выполнен только по особому заказу.

Загальні відомості

На верстатах установлены 3 трехфазных коротко замкнутых асинхронных електродвигуна на напряжение 380 вольт:

а) Електродвигун приводу шпинделя типа АО 51-4, мощностью 4,5 кВт, 1440 об/мин;
б) Електродвигун механізма подачі типа ФТ 41-4, мощностью 1,7 кВт, 1420 об/мин;
в) Электронасос для охлаждающей жидкости типа ПА-22, мощностью 0,125 кВт, 2800 об/мин.

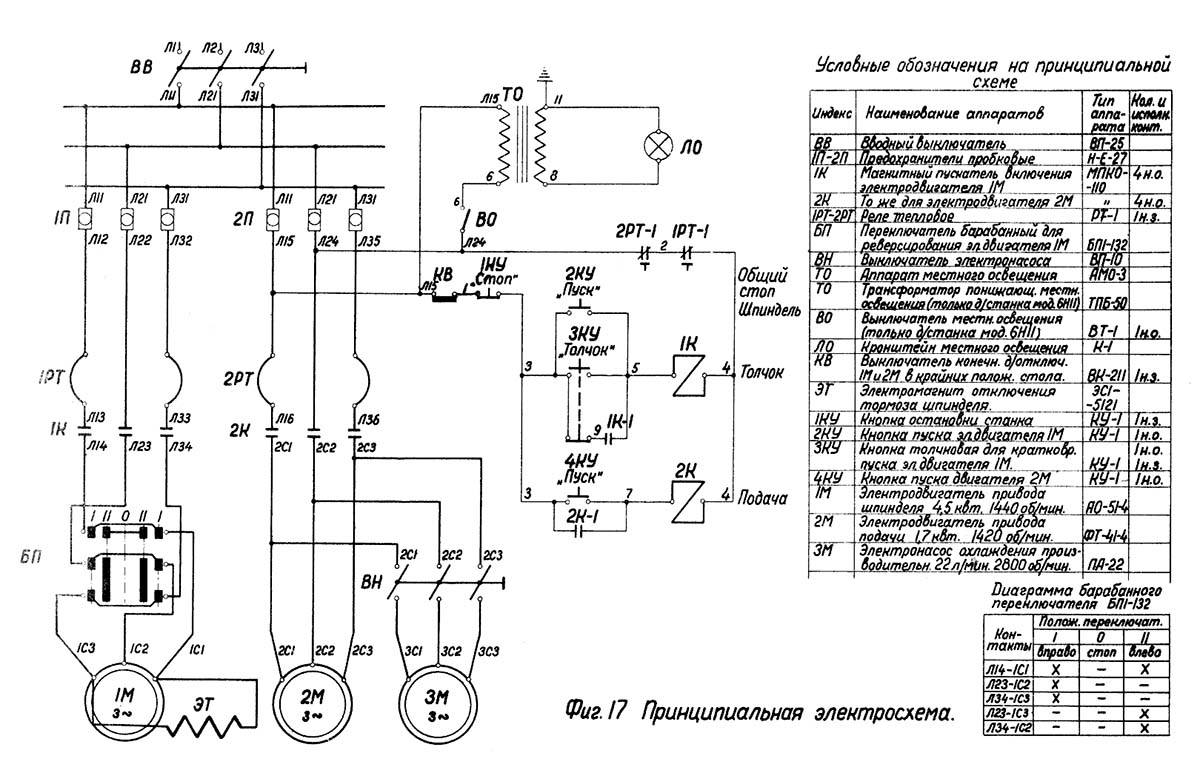

Схема електрична консольно-фрезерных верстатів 6Н11, 6Н81, 6Н81Г

Електрична схема фрезерных верстатів 6Н11, 6Н81, 6Н81Г

Схема електрична консольно-фрезерных верстатів 6Н11, 6Н81, 6Н81Г. Дивитись у збільшеному масштабі

Действие електросхеми

Ввиду простоты електросхеми верстатів її действие ясно непосредственно из чертежа.

Подключение верстата к електросети производятся включением вводного выключателя ВВ. При осмотре или ремонтi електроапаратури вводный выключатель должен быть обязательно выключен.

Электродвигатели 1М — шпинделя і 2М — подачі включаются отдельными кнопками 2КУ і 4КУ з помощью магнитных пускачів 1К і 2К. Остановка обоих електродвигателей осуществляется кнопкой 1КУ разрывающей ланцюг керування. Точно также ланцюг керування разрывается і все електродвигатели отключаются при нажатии конечного выключателя «KB». При нажатии ни кнопку 3КУ включается електродвигатель 1М, но при етом катушка магнитного пускателя не становится на самопитание, вследствие чего електродвигатель останавливается немедленно після освобождения кнопки 3КУ. Кнопка 3КУ используется для кратковременного увімкнення електродвигуна з целью облегчить переключение швидкостей.

Для изменения направления обертання шпинделя служит барабанный переключатель БП.

Захист електроустаткування верстата от коротких замыканий осуществляется плавкими предохранителями 1П і 2П.

Захист електродвигателей от перегрузок осуществляется при помощи тепловых реле 1РТ і 2РТ. Нулевая защита електродвигателей 1М і 2М обеспечивается магнитными пускателями.

Вказівки по експлуатации електроустаткування верстатів

При подключении верстата к електросети на месте его установки необходимо обеспечить направление вращении ротора електродвигуна механізма подачі по часовий стрелке, как ето показывает стрелка на кожухе електродвигуна. При несоблюдении етого требования механізм подачі работать не будет.
Не рекомендуется производить переключение пакетных выключателей ВП—10, ВП—25 і барабанного переключателя БП1—132 во время роботи верстата, т. е. разрывать ими ток.
Электродвигатели верстатів не могут быть пущены в момент нажатия на ролик конечного выключателя! В етом случае необходимо переміщенням салазок или консоли вручную освободить конечный выключатель.
Заземление верстата при его установці, а также експлуатация его производится в соответствии з требованиями «Правил пристроя електрических установок Министерства електростанций СССР». (Энергоиздат 1950 г.) і «Правил технической експлуатации електроустановок промышленных предприятий Государственной инспекции по променергетике і енергонадзору при МЭС СССР» (Энергоиздат 1947 г).
При експлуатации верстата следует регулярно производить очистку електродвигателей і електроапаратури от пыли і грязи.
При перегрузках електродвигателей верстатів во время роботи срабатывают тепловые реле отключающие двигатели. Чтобы вновь включить електродвигатели нужно по истечении нескольких минут нажать расположенные на дверке електрошафи кнопки возврата тепловых реле, а затем пусковые кнопки.

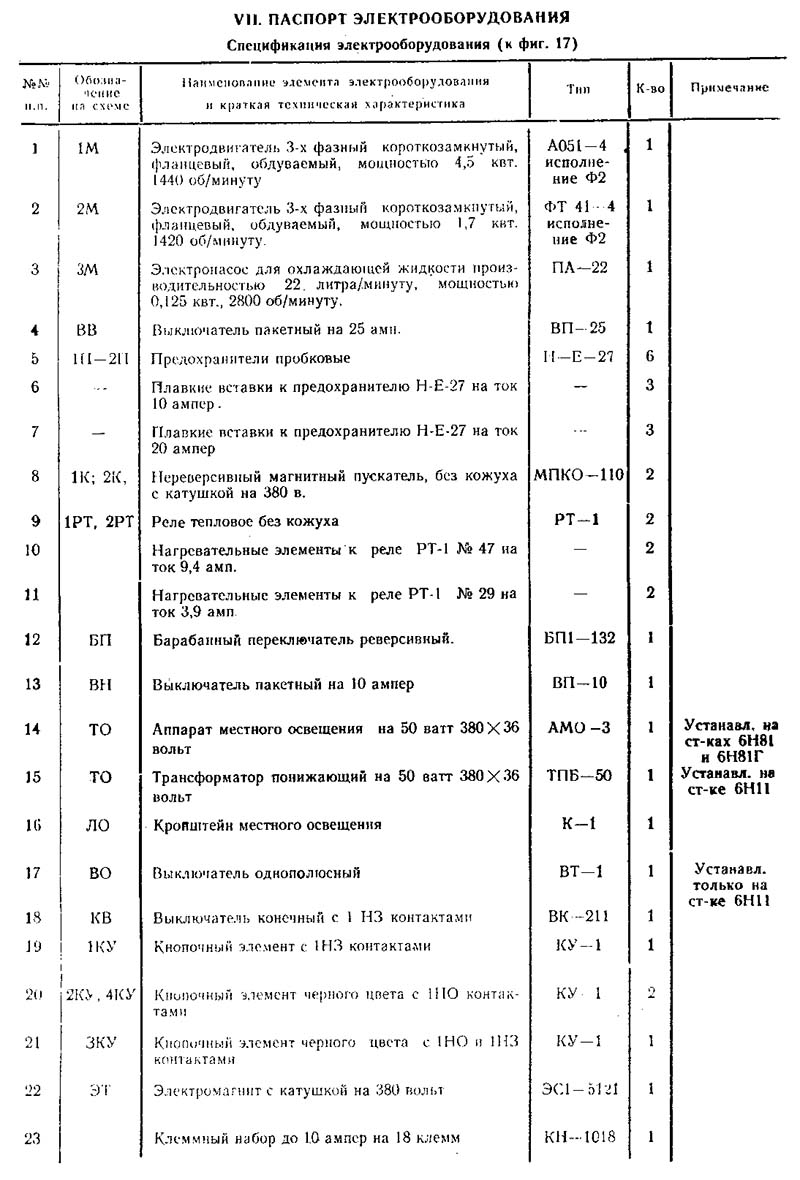

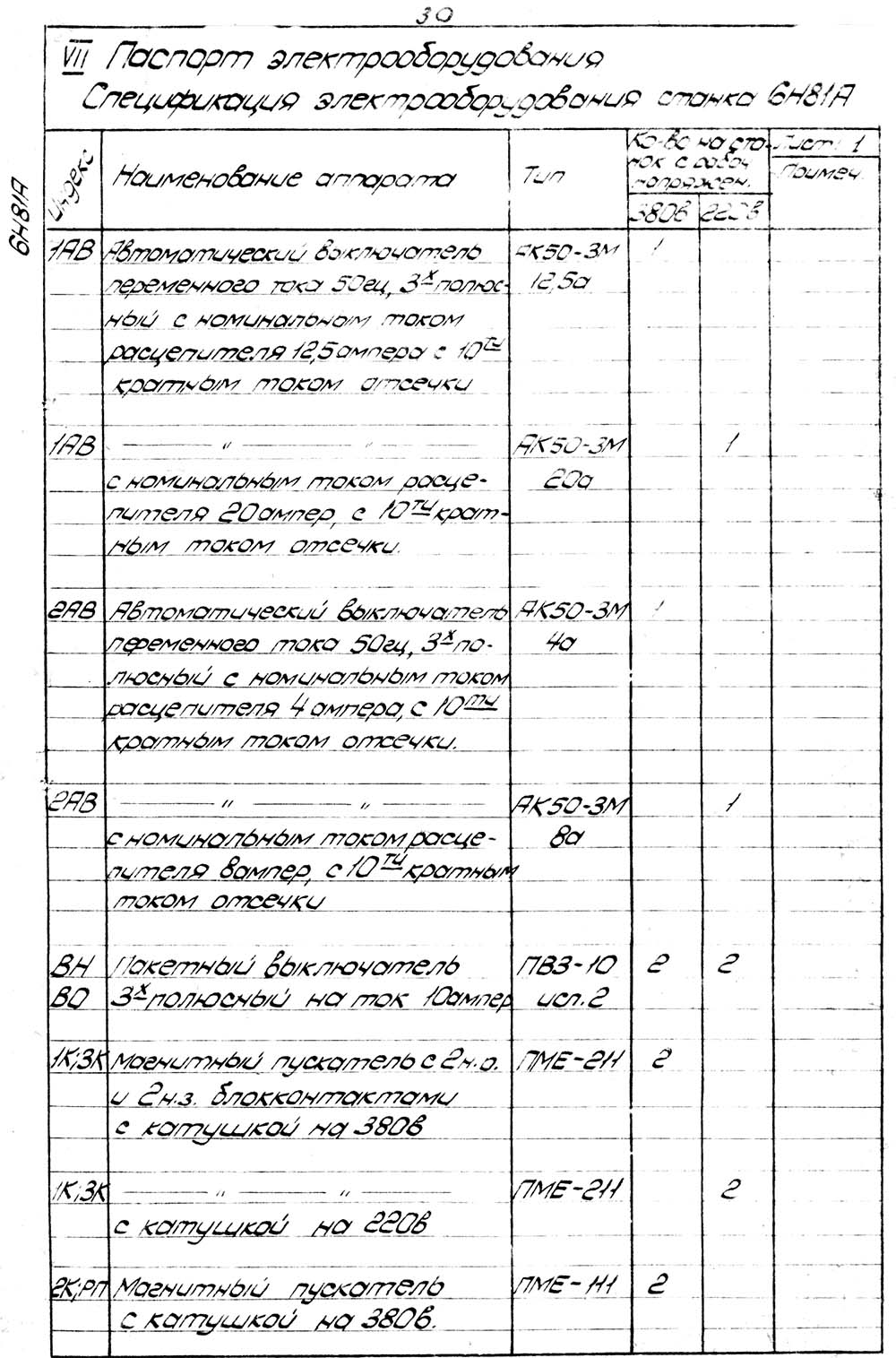

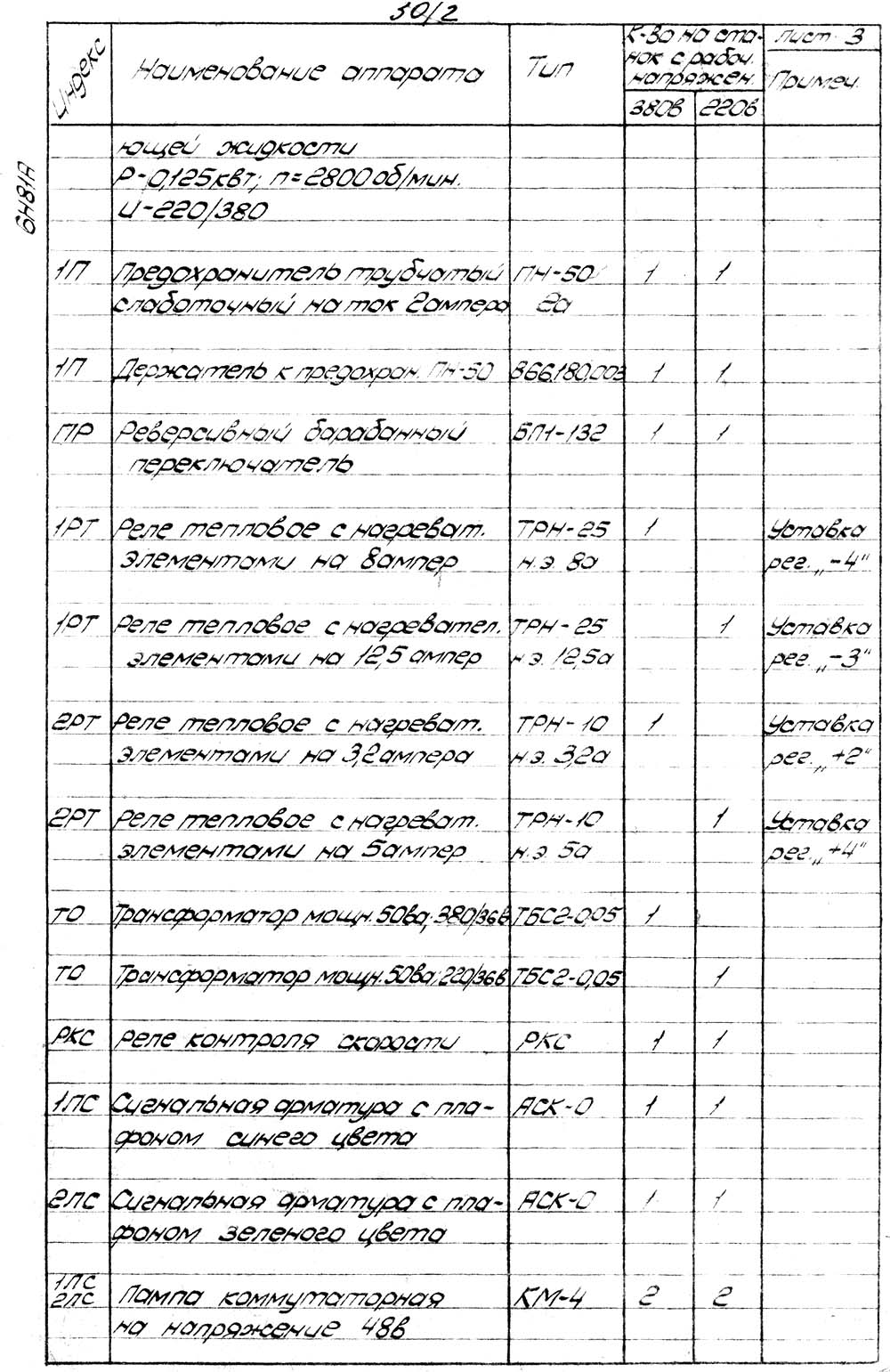

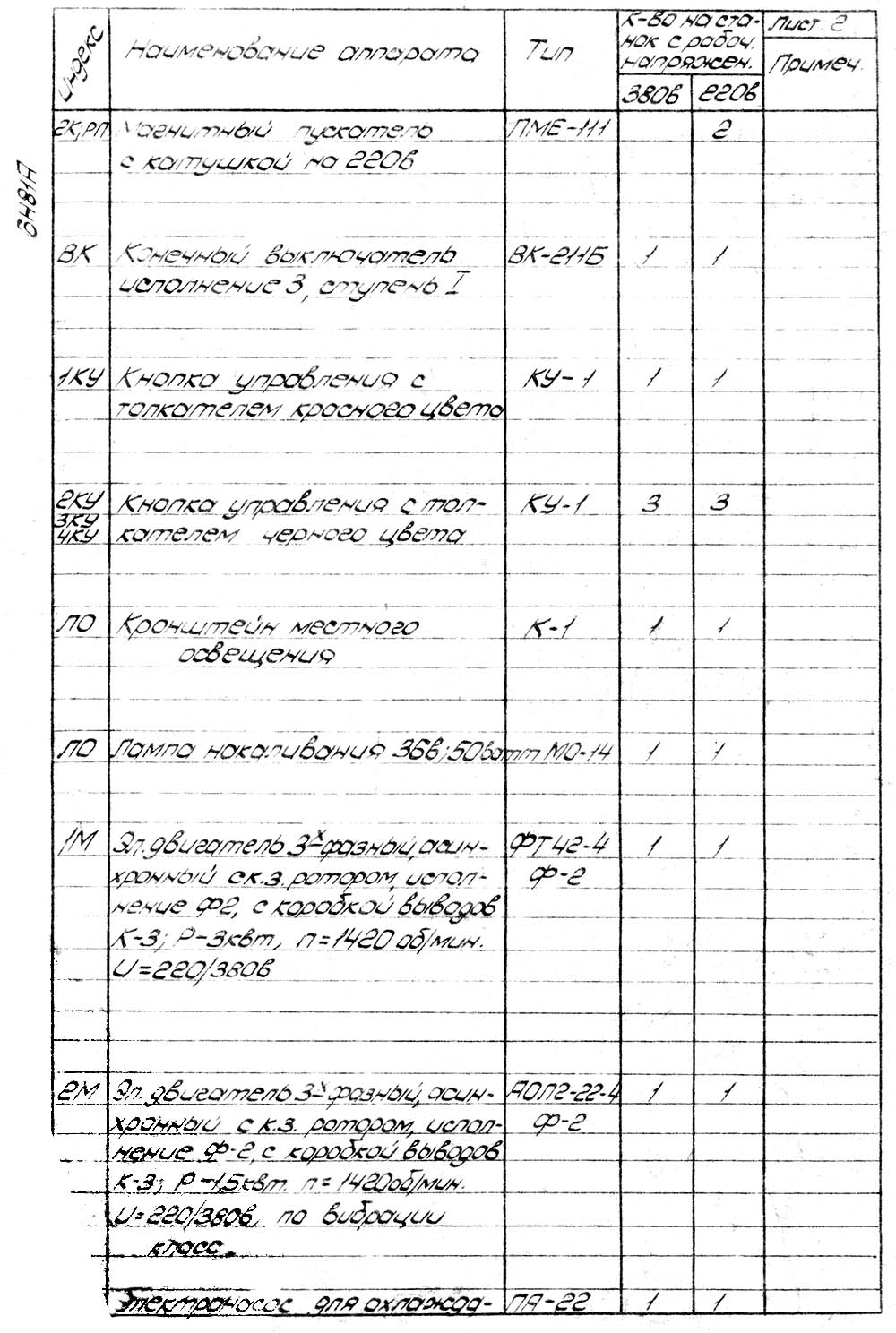

Список елементів схеми електрической принципиальной консольно-фрезерных верстатів 6Н11, 6Н81, 6Н81Г

Список елементів схеми електрической принципиальной консольно-фрезерного верстатів 6Н11, 6Н81, 6Н81Г

Список елементів схеми електрической фрезерных верстатів

Список елементів схеми електрической фрезерных верстатів 6Н11, 6Н81, 6Н81Г. Скачать в увеличенном масштабе

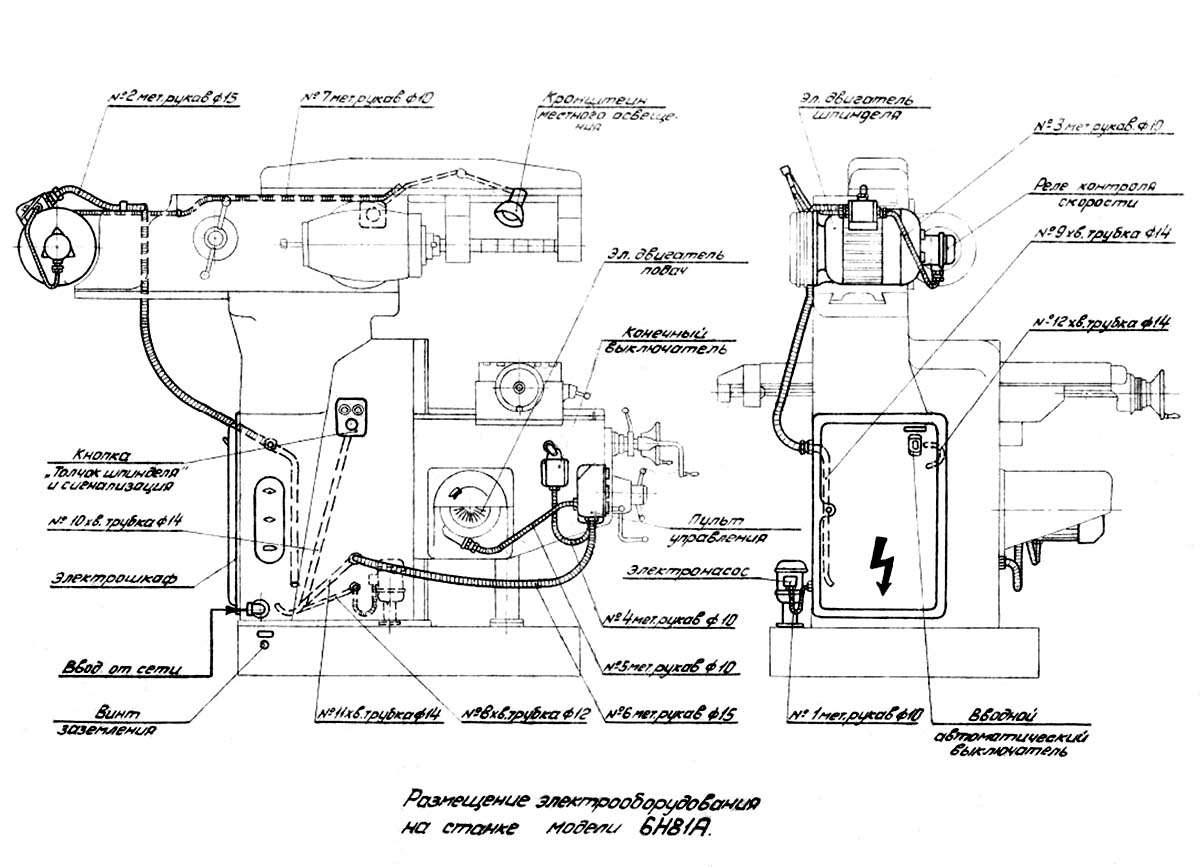

Cхема розположення електроустаткування на консольно-фрезерных верстатах

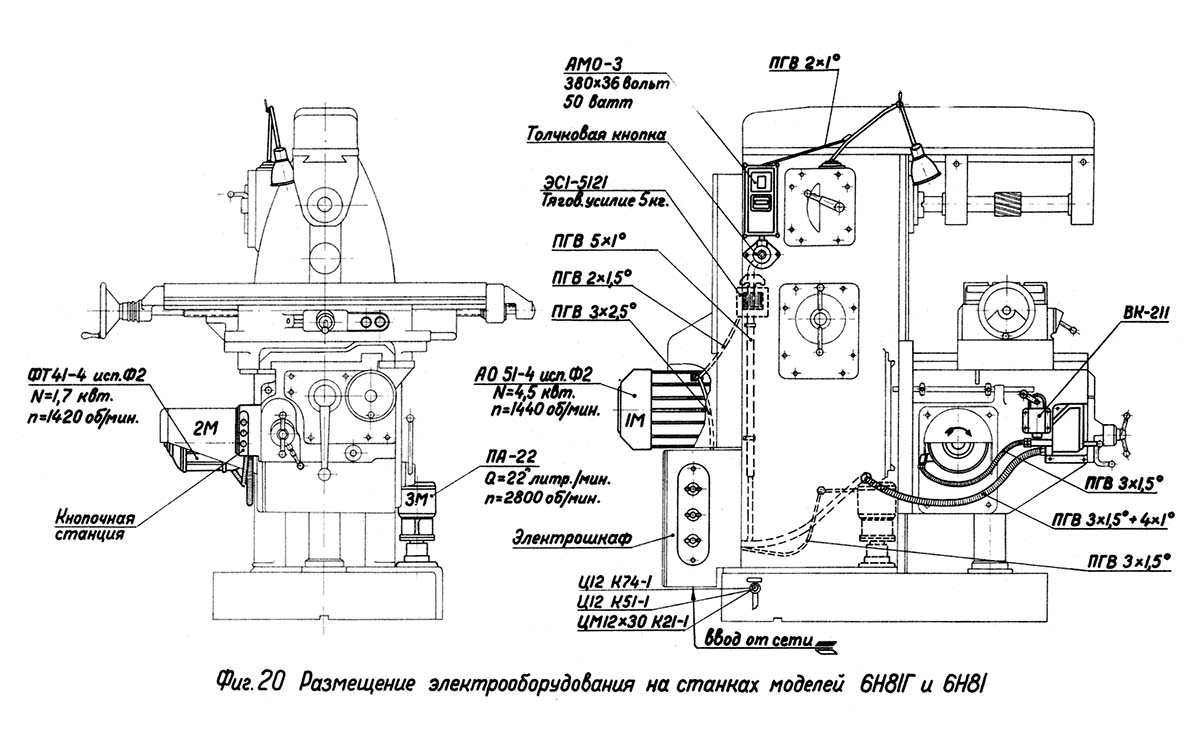

Cхема розположення електроустаткування навертикальнихконсольно-фрезерных верстатах 6Н81, 6Н81Г

Cхема розположення електроустаткування на верстатах 6Н81, 6Н81Г

Cхема розположення електроустаткування на вертикальних верстатах 6Н81, 6Н81Г. Скачать в увеличенном масштабе

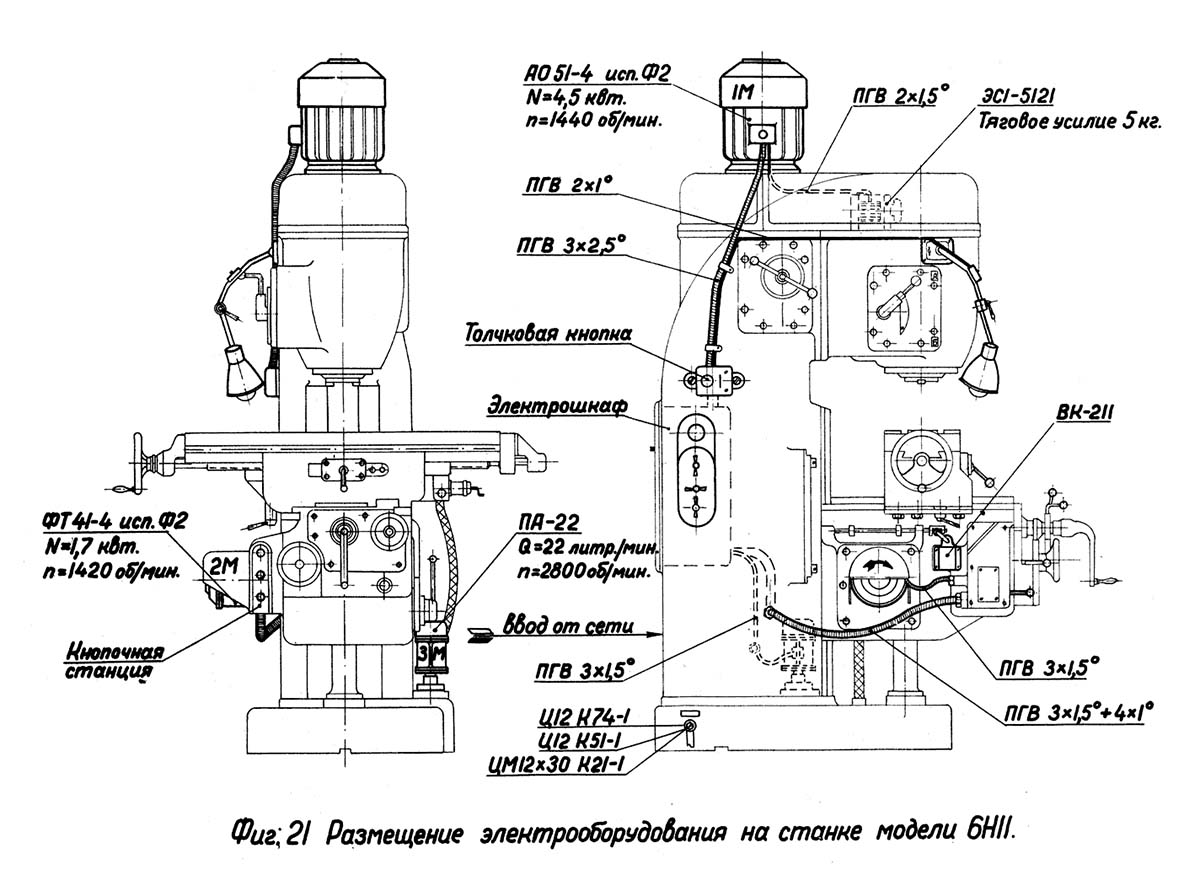

Cхема розположення електроустаткування навертикальнихконсольно-фрезерных верстатах 6Н11

Cхема розположення електроустаткування на станке 6Н11

Cхема розположення електроустаткування на вертикальних верстатах 6Н11. Скачать в увеличенном масштабе
