JBTS-10 Циркулярная пила настольная (пила дискова)
Схеми, опис, характеристики

Відомості про виробника настольной циркулярной пилы JBTS-10

Поставщиком настольной циркулярной пилы JBTS-10 является JPW Tools AG Швейцария, которое является дочерним предприятием акционерного общества Walter Meier (Tool) AG. Адрес сайта: www.jettools.com

На территории России продукцию компании Jet ексклюзивно представляет компания ИТА-СПб г.Санкт-Петербург, основанная в 2004-ом году, как дочернее подразделение, наделенное всеми правами по продаже, продвижению і техническому обслуговування.

Jet JBTS-10 Циркулярная пила настольная. Назначение, область применения

Циркулярная пила (синономы: пила дискова, верстат циркулярный, верстат распиловочный дисковый) моделі JBTS-10 предназначена для индивидуального использования для обробки древесины і подобных материалов (картона, фанеры, древесностружечных плит і т. п.): продольного или поперечного, косого, наклонного і комбинированного пиления заготовок максимальной толщиной до 43 мм.

Не допускается обработка: металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов. Пила Jet JBTS-10 не рассчитана на работу при непрерывном производстве.

Опис конструкції настольной циркулярной пилы JBTS-10

Циркулярная пила Jet JBTS-10 - начальный варіант для оснащения столярной мастерской, і в то же время способна удовлетворить многих профессионалов, которым не требуется обрабатывать большие объемы древесины или массивные заготовки из нее. Сильные стороны моделі – компактность, мобильность, высокая точность при работе з небольшими деталями, перенастраиваемая конструкция. К примеру, удлинитель і расширители не только снимаются, но і раздвигаются, в етом случае ширина столов може достигать 1350 мм.

Важно, что техническое виконання циркулярной пилы JBTS-10 выгодно отличает его от аналогов того же ценового класса: привід пильного диска осуществляется поликлиновым ремнем, а не зубчатой передачей.

Параллельный упор имеет ексцентриковую двухстороннюю фиксацию і выполнен из жесткого профиля замкнутого сечения, предусмотрена удобная миллиметровая шкала для его установки. Для удаления опилок предусмотрен поддон со 100-миллиметровым патрубком. Пильный стол выполнен из алюминиевого литья і имеет два Т-образных паза для установки углового упора, входящего в штатное оснащение.

Компактная невысокая пила JBTS-10 легко помещается на верстаке, но може устанавливаться і на пол: в комплект входит набор ног і уголков для сборки открытой подставки.

Особливості конструкції настольной циркулярной пилы JBTS-10:

• Система швидкого торможения двигуна після виключення
• Плавная регулировка наклона пильного диска на 90°- 45° влево
• Регулювання глубины пропила от 0 до 76 мм
• Регулируемый параллельный упор з ексцентриковым зажимом
• Подвижный угловой упор для пиления под углом (торцевание, раскрой) от –60° до +60°
• Рабочий стол из алюминиевого литья
• Съемный і выдвижной расширитель робочого стола из стального листа слева
• Съемный і выдвижной расширитель робочого стола из алюминиевого литья справа
• Съемный і выдвижной удлинитель робочого стола из стального листа
• Разъем для подключения пылесоса — гарантия чистоты рабочей зоны
• Малый вес і габарити

Верстат работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35°C
• относительная влажность воздуха до 80 % при температуре 25°C

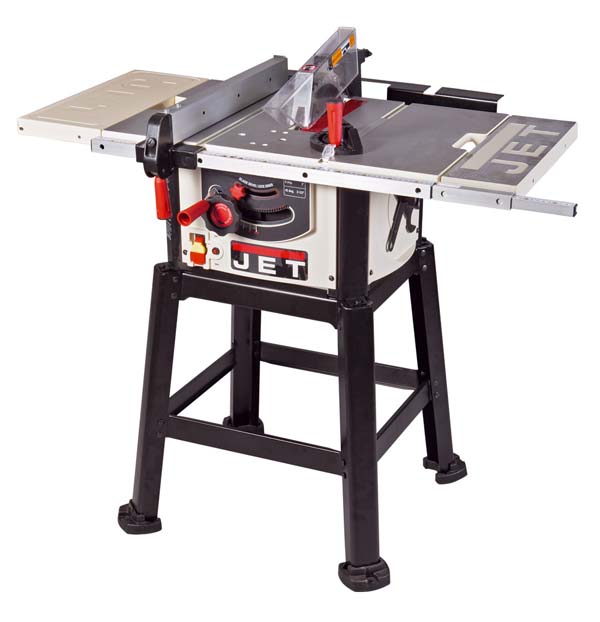

JBTS-10 Загальний вигляд циркулярной настольной пилы

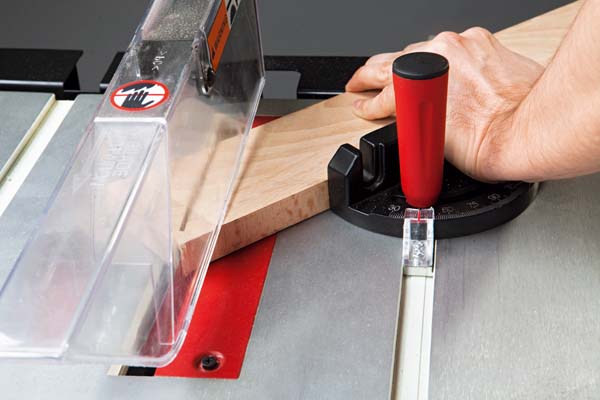

Поперечное пиление под углом на станке JBTS-10

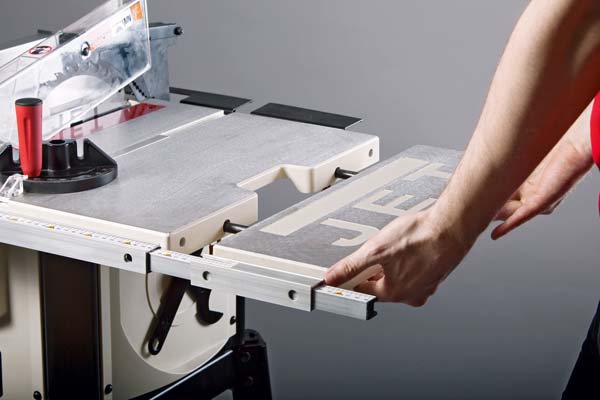

Выдвижной дополнительный стол на станке JBTS-10

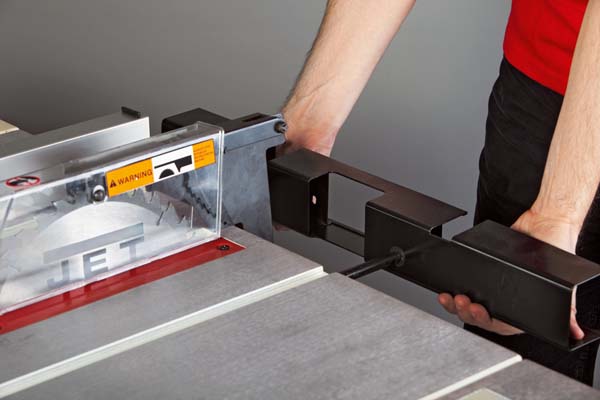

Увеличение длины робочого стола на станке JBTS-10

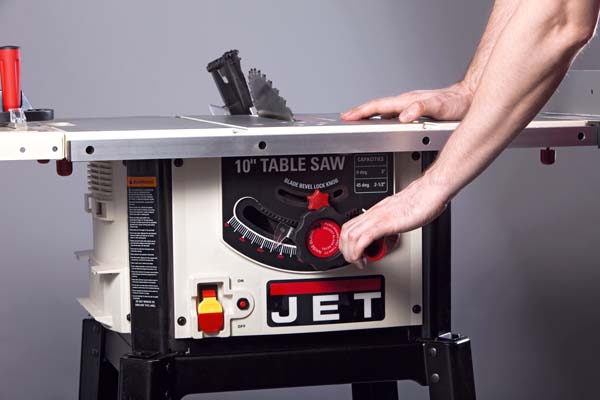

Регулювання пильного диска для распила под углом на станке JBTS-10

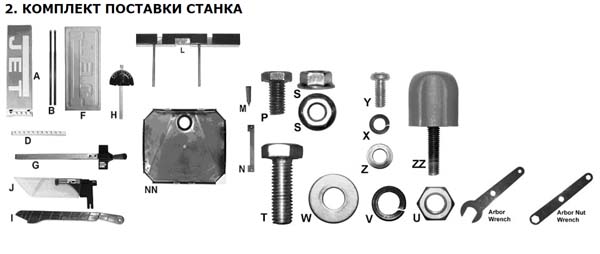

Комплект поставки круглопильного верстата JBTS-10

Стандартная комплектация верстата JBTS-10

• Пильный диск Z36
• Параллельный упор
• Расширители робочого стола слева і справа
• Удлинитель робочого стола
• Угловой упор
• Комплект опорных ног для напольной установки

Продольное пиление на станке JBTS-10

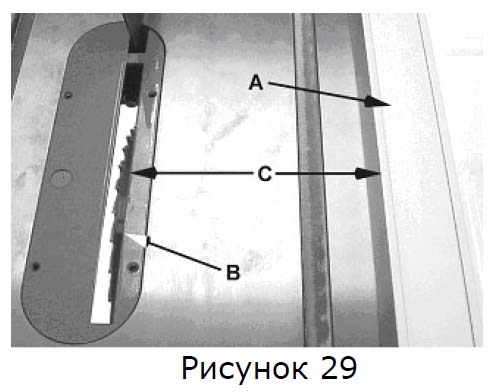

Параллельный упор (A, Рис. 29) должен быть установлен по ширине распила (C, Рис. 29), используя шкалу передньої планки или измерив расстояние между пильным диском (B) і упором (A). Располагайтесь за линией пильного диска во избежание отброса опилок или щепок от вращающейся пилы, или опасности обратной отдачи.

Поперечное пиление (торцевание) на станке JBTS-10

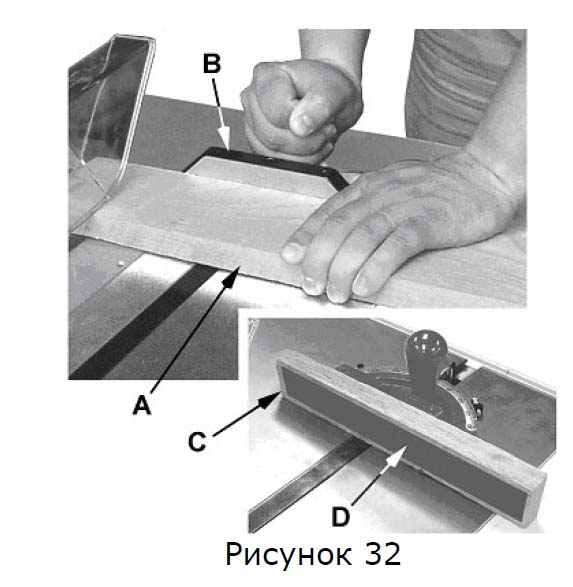

Для улучшения еффективности инструмента для распила под углом в операции поперечного распила, закрепите вспомогательную деревянную заготовку (C, Рис. 32) з приклеенной полосой шлифовальной бумаги (D, Рис. 32) к угловому измерителю.

Использование вспомогательного упора на станке JBTS-10

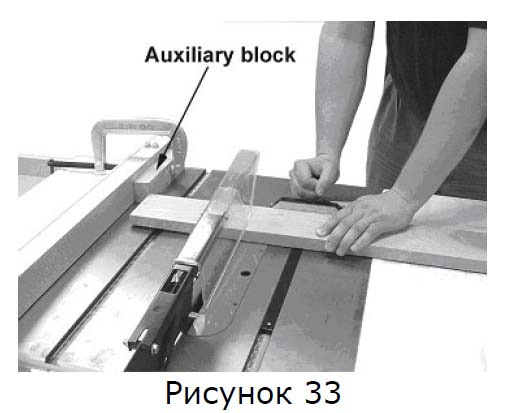

Никогда не выполняйте поперечний распил от руки і не используйте упор в кінці остановки распила, чтобы вспомогательный блок не был зажат з передньої стороны области пильного диска, таким образом, чтобы отрезанная заготовка освобождалась бы из блока до начала процесса распила (Рисунок 33).

Упор для установки длины не должен быть использован для свободного кінця заготовки в области распила.

Не распиливайте поперечно заготовки короче 6 см. Перед началом распила убедитесь, что угловой измеритель надежно зафиксирован в требуемом угле. Крепко придерживайте заготовку вплотную к столу і против инструмента для распила под углом.

Всегда используйте защитное пристрій пильного диска і расклинивающего ножа, предварительно убедившись, что он выровнен по прямой з основной пилкою.

Для поперечного распила под углом 90 градусов большинство операторов верстата предпочитают использовать левую область инструмента для распила под углом. В етой позиции удерживайте обрабатываемую деталь левой рукой вплотную к инструменту, а правой рукой продвигайте заготовку вперед.

При использовании правой области углового инструмента выполняйте поперечний распил таким образом, чтобы наклон пильного диска был направлен противоположно плоскости углового инструмента положение рук – противоположно.

Поперечное пиление под вертикальным углом на станке JBTS-10

Операции косого распила і распила под углом 45º

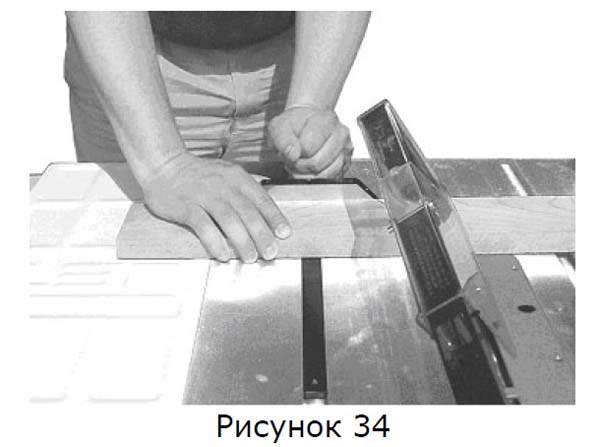

Косой распил – ето особый тип распиловки, при котором угол наклона пильного диска составляет менее 90 градусов з рабочей поверхностью стола (Рисунок 34). Пиление выполняется таким же образом, как і продольный і поперечний распил, однако инструмент для распила под углом должен использоваться з правой стороны от поверхности пильного диска для обеспечения дополнительной безопасности для избежания зажиму заготовки между пильным диском і рабочей поверхностью стола. При распиле з помощью углового измерителя распиливаемую деталь необходимо крепко держать, не допуская її сползания. Рисунок 34

При использовании инструмента для распила под углом необходимо плотно удерживать заготовку і продвигать її плавно і медленно. Если заготовка удерживается не плотно, она може колебаться, что приводит к зажиму її в пильном диске і затуплению зубьев пилы.

Приготовьте дополнительную опору для выступающей за пределы стола заготовки, чтобы она не свисла і не перекосилась з поверхности стола.

Высота пильного диска должна быть около 1/8"(3 мм) над верхней частью распиливаемой заготовки. Положение пильного диска над етой точкой може быть опасно.

Поперечное пиление под вертикальным і горизонтальным углом на станке JBTS-10

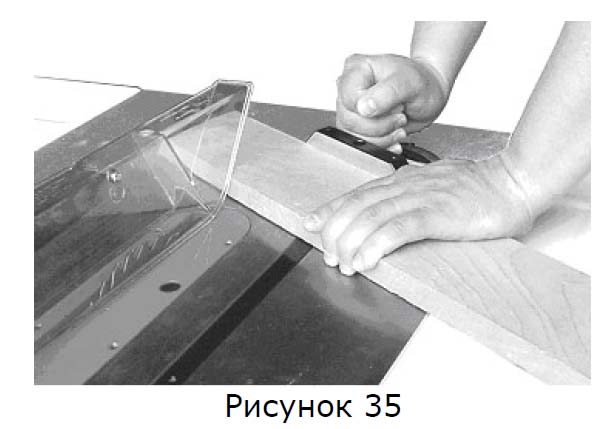

Поперечный распил, выполняемый под углом к кромке заготовки, называется спилом под углом 45 градусов(Рисунок 35). Установите инструмент для распила под углом под требуемым углом..

Зафиксируйте положение углового инструмента і выполните распил, схожий з обычным поперечным распилом, за исключением того, что заготовку необходимо удерживать особо сильно для предотобертання її сползания.

Указание: При выполнении сложных косых распилов (с наклоном поверхности пильного диска) используйте инструмент для распила под углом в правой области для обеспечения большей безопасности.

Высота пильного диска должна быть около 1/8"(3 мм) над верхней частью распиливаемой заготовки. Положение пильного диска над етой точкой може быть опасно.

JBTS-10 Циркулярная пила. Відеоролик

Технічні характеристики настольной циркулярной пилы JBTS-10

Наименование параметра	Bosch PTS-10	Jet JBTS-10
Основні параметри
Частота обертання шпинделя диска (на холостом ходу), об/мин	5000	5000
Наружный диаметр пильного диска, мм	254	254
Посадочный диаметр диска, мм	30	30
Максимальная глубина пиления под углом 90 град, мм	75	76
Максимальная глубина пиления под углом 45 град в дереве, мм	63	64
Угол наклона шпинделя диска, град	0..45	0..45
Диаметр патрубка для пылесборника, мм		57/ 100
Розміри робочого стола (ДхШ), мм		460 х 710
Выдвижное удлинение робочого стола (ДхШ), мм		50 х 575
Расширение робочого стола (ДхШ), мм		460 х 140
Выдвижное расширение робочого стола справа (ДхШ), мм		460 х 200
Ширина робочого стола з раздвинутыми расширениями, мм		1350
Максимальная ширина заготовки при пилении з параллельным упором справа, мм		600
Електроустаткування пилы
Род тока питающей сети	220В 50Гц	220В 50Гц
Количество електродвигателей на станке, шт	1	1
Номинальная потребляемая мощность двигуна, кВт	1,4	1,7
Габарит і масса пилы
Габарит упаковки пилы (длина х ширина х высота), мм		780 х 570 х 320
Масса пилы, кг	23.5	23
