JWP-12 Верстат деревообрабатывающий рейсмусовый
Схеми, опис, характеристики

Відомості про виробника рейсмусового верстата Jet JWP-12

Поставщиком рейсмусового деревообрабатывающего верстата Jet JWP-12 является JPW Tools AG Швейцария, которое является дочерним предприятием акционерного общества Walter Meier (Tool) AG. Адрес сайта: www.jettools.com

На территории России продукцию компании Jet ексклюзивно представляет компания ИТА-СПб г.Санкт-Петербург, основанная в 2004-ом году, как дочернее подразделение, наделенное всеми правами по продаже, продвижению і техническому обслуговування.

JWP-12 Верстат рейсмусовый переносной електрический. Назначение, область применения

Деревообрабатывающий рейсмусовый верстат JWP-12 предназначен для строгания заготовок из древесины в предварительно заданные розміри. Верстат JWP-12 предназначен для индивидуальной експлуатации і не рассчитан на работу при непрерывном производстве.

Обладая високою производительностью, верстат JWP-12 весит 27 кг і остается мобильным: его можно взять на стройку или в одиночку перемещать по мастерской. Предусмотрена установка на пол (открытая подставка входит в стандартную комплектацию) или на верстак. При експлуатации верстата следует учитывать, что точная і безотказная робота возможна только при качественном стружкоудалении, например, з помощью вытяжных установок Jet.

На верстатах JWP-12 не допускается обработка металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов.

Легкий і компактный рейсмусовый верстат Jet JWP-12 предназначен для индивидуального использования в столярных мастерских і «на выезде» в условиях стройки. Благодаря коллекторному мотору он весит всего 30 кг, обладая при етом мощностью 1,8 кВт. Двигатели етого типа требовательны к соблюдению температурного режима, поетому JWP-12 оснащен датчиком перегрева, отключающим питание, когда нужен перерыв на охолодження.

По качеству строгания верстат JWP-12 не уступает стационарным моделям начального уровня, напротив, высокая скорость обертання ножевого вала делает его в ряде случаев более предпочтительным. Есть все стандартные системы, характерные і для стационарных аналогов: механізм автоподачі, подающий і разгрузочный столы з роликами (для удобства транспортировки і хранения они сделаны складными), ролики сверху корпуса для обратной подачі заготовки. Регулировку высоты ножевого вала, в зависимости от размера детали, производят единственной вращающейся рукояткой.

Накопленный опыт експлуатации JWP-12 показал, что при соблюдении всего нескольких простых правил верстат очень долговечен і надежен. Требуется лишь избегать роботи без подключения к пылеотсосу і вовремя прочищать все механізмы от стружки.

Важное достоинство строгальных верстатів Jet на фоне аналогов других марок – надежное снабжение расходными материалами, в частности сменными ножами, причем модель JWP-12 изначально поставляется з запасным комплектом качественных лезвий из быстрорежущей стали.

Конструктивные особливості рейсмуса JWP-12

• Высокая скорость обертання ножевого вала обеспечивает качественную поверхность після обробки
• Для регулировки высоты строгания поднимается і опускается строгальный узел, содержащий електродвигатель, ножевой вал і подающие валы
• Регулювання высоты строгания вращающейся рукояткой
• Наличие системы отключения двигуна при перегрузке
• Наличие откидных роликовых подающего і разгрузочного столов

Верстат работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

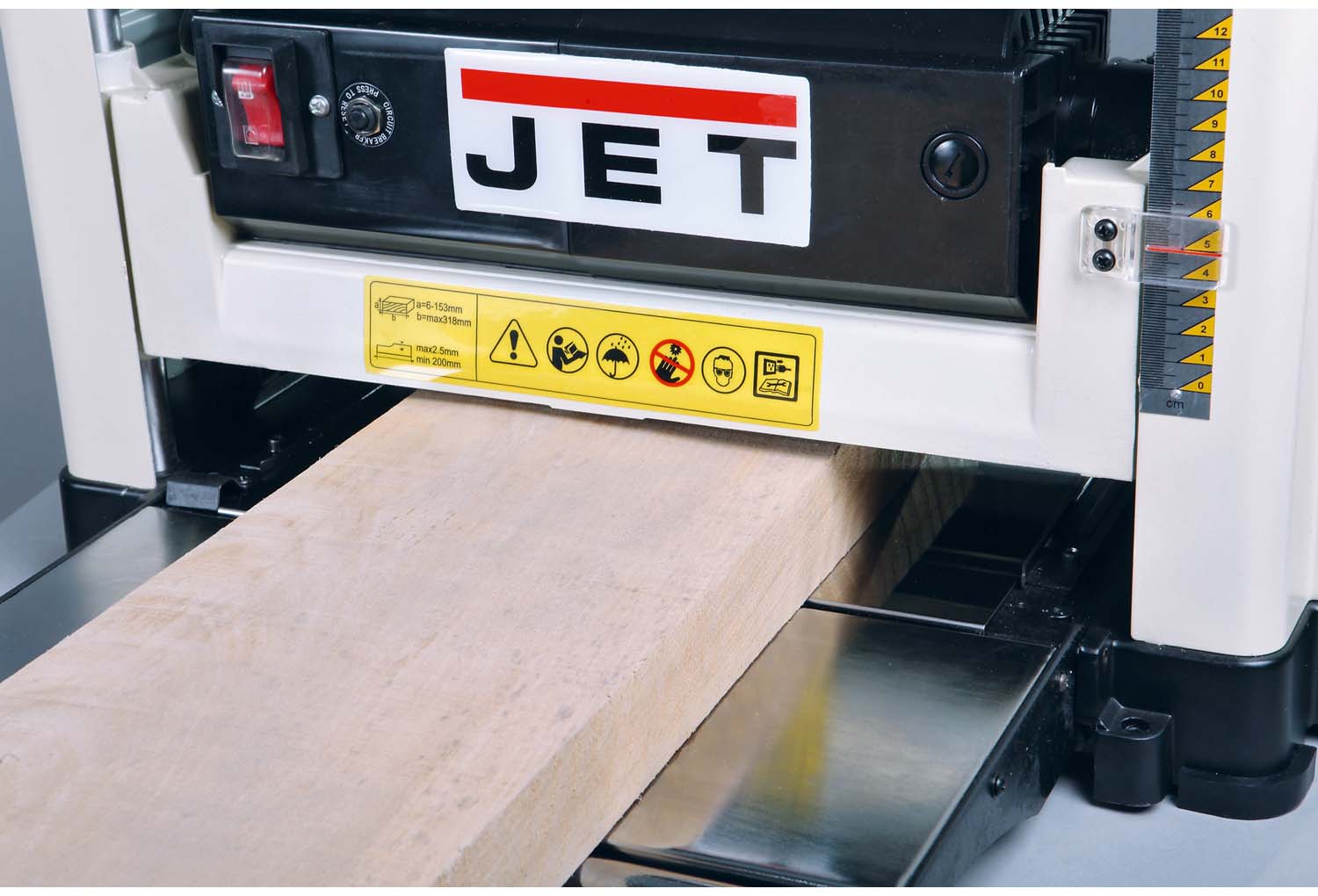

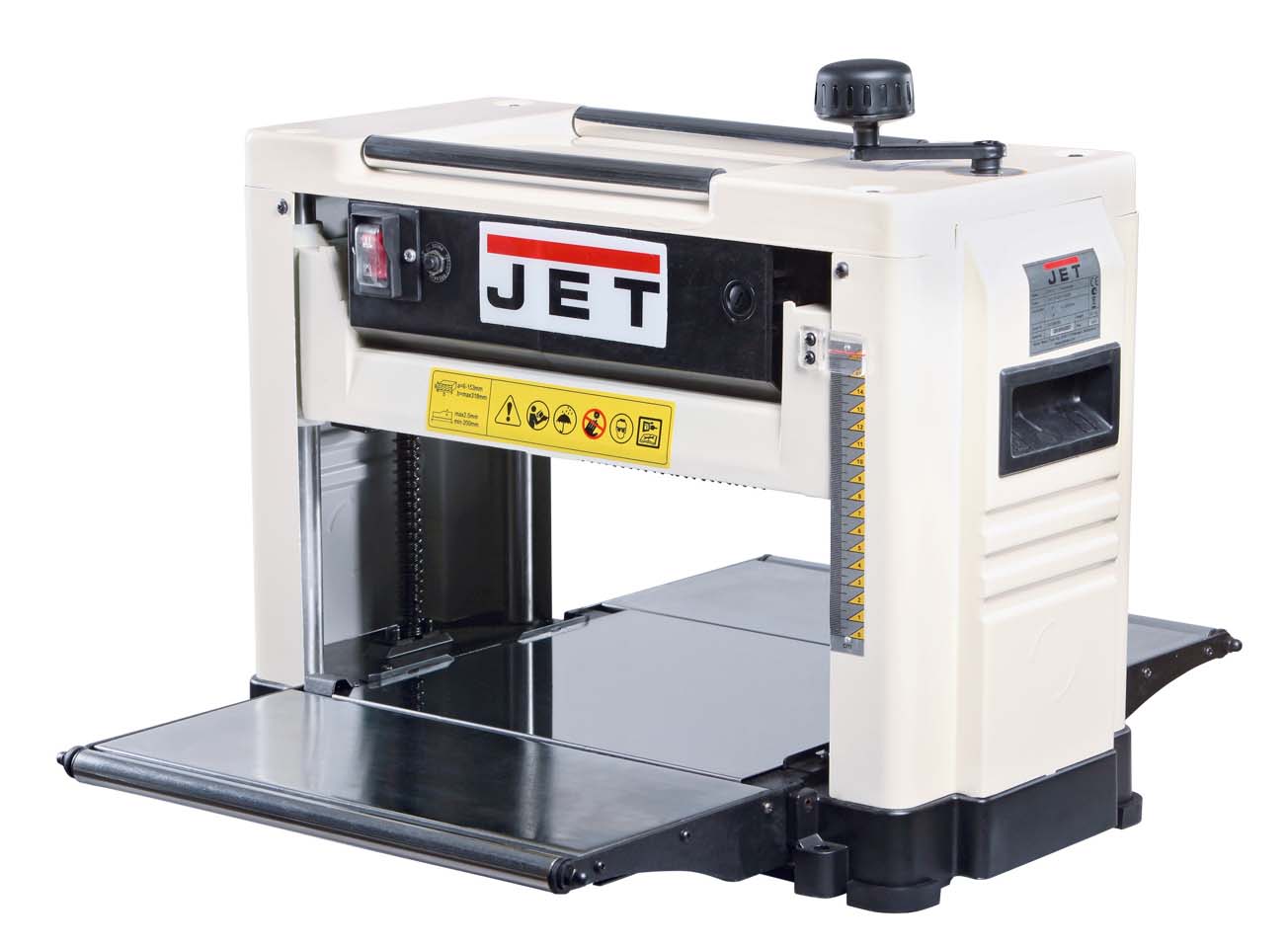

JWP-12 Загальний вигляд рейсмусового верстата

JWP-12 фото верстата рейсмусового. Дивитись у збільшеному масштабі

JWP-12 фото верстата рейсмусового. Дивитись у збільшеному масштабі

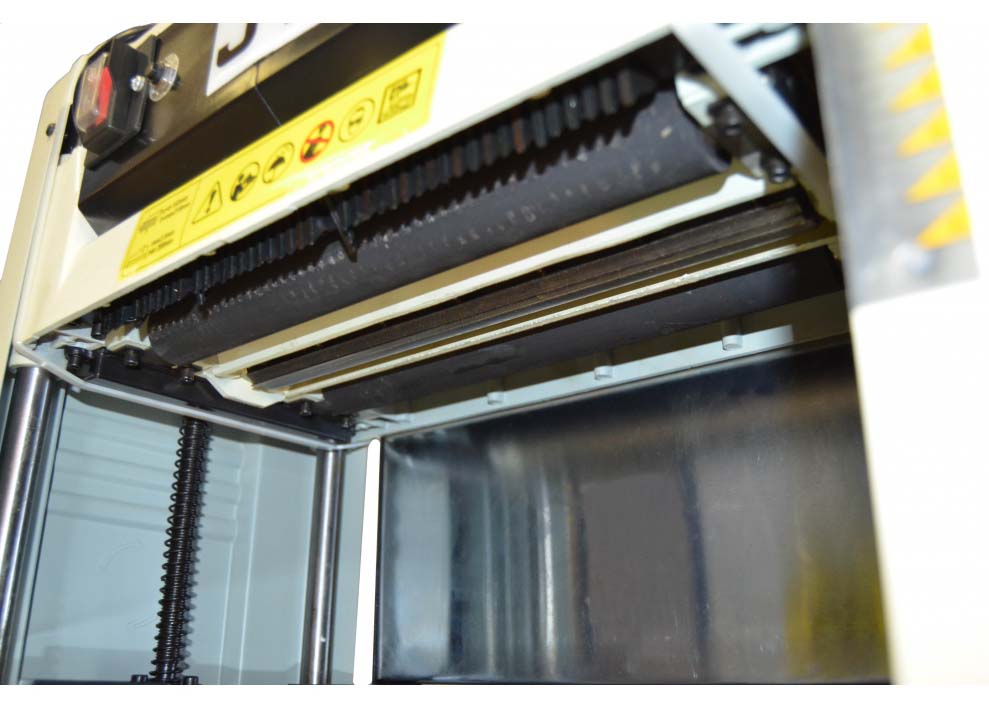

Вид на строгальный узел рейсмусового верстата

JWP-12 Вид на строгальный узел рейсмусового верстата. Дивитись у збільшеному масштабі

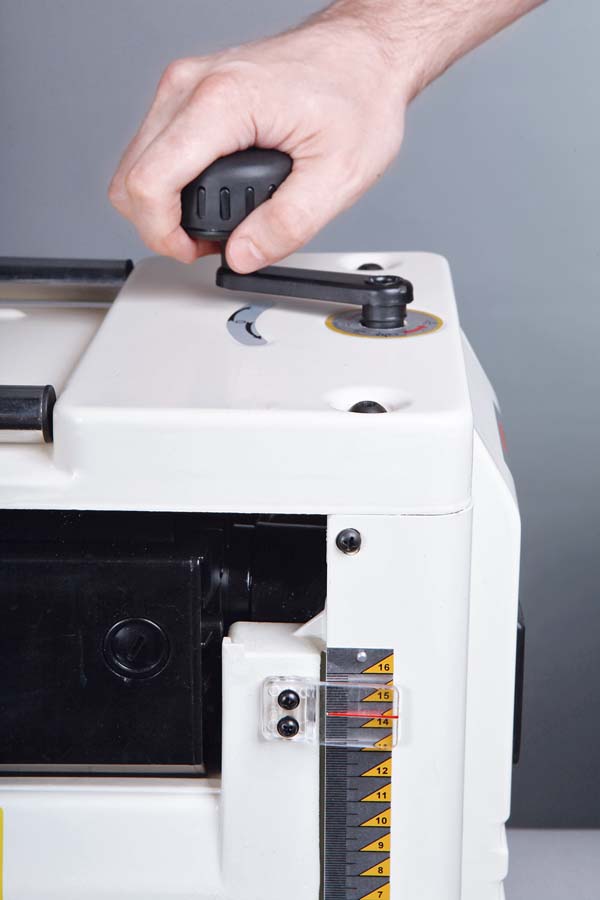

Подъем і опускание строгального вузла рейсмуса JWP-12

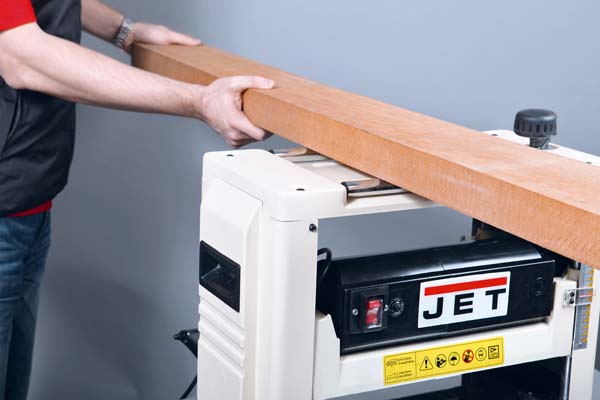

Использование верхних роликов рейсмуса JWP-12 для переноса заготовки

Комплект поставки рейсмусового верстата JWP-12

• Переносной рейсмусовый верстат JWP-12
• Вытяжной патрубок 100 мм
• Рукоятка регулировки высоты
• Шаблон для установки строгальных ножей
• Резиновые ножки – 4 шт
• Монтажные инструменты
• Инструкция по експлуатации

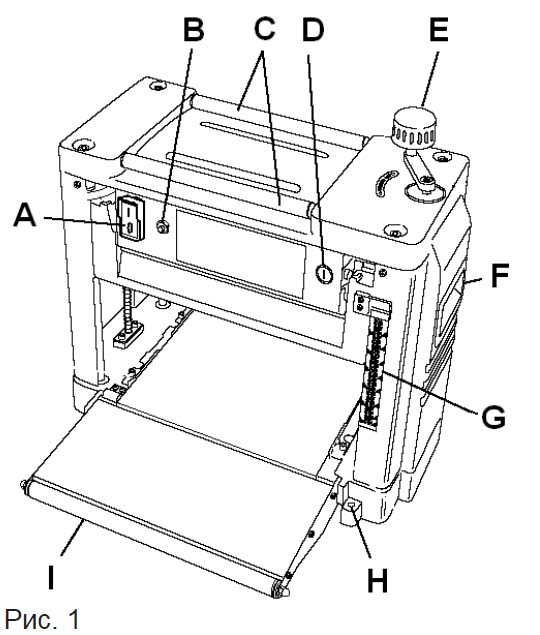

Розташування складових частин рейсмусового верстата JWP-12

Список вузлів рейсмусового верстата JWP-12

• A - выключатель
• B - выключатель защиты от перегрева
• C - транспортные ролики
• D - графитовые щетки електродвигуна
• E - рукоятка регулировки высоты
• F - отверстия для переноски верстата
• G - измерительная шкала
• H - крепежные отверстия откидывающегося удлинителя робочого стола
• I - подающие ролики

Установка строгальных ножей на верстат JWP-12

• Используйте только подходящие строгальные ножи, соответствующие EN 847-1 і техническим требованиям.
• Неподходящие, неправильно установленные, тупые і поврежденные строгальные ножи могут ослабить свое крепление і значительно повысить опасность получения травмы.
• Следите за тем, чтобы заменялись одновременно оба строгальных ножа.
• Прижимные планки строгальных ножей сбалансированы относительно друг друга, і могут быть установлены з любой стороны.
• Только ножи строгального верстата з надписью «HSS» или «HS» требуют подшлифовки! При подшлифовке оба ножа шлифуются одинаково, иначе расбалансировка може привести к повреждению підшибників.
• Ножи строгального верстата могут быть подшлифованы только до ширины в 14 мм.
• Используйте только оригинальные сменные запчастини JET.

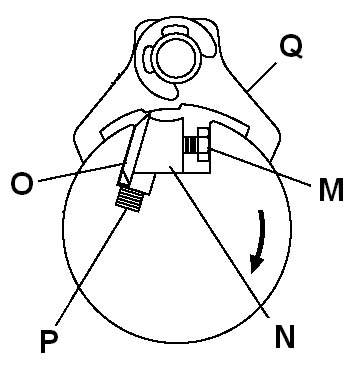

• Установите прижимную планку строгального ножа (N) в направляющий паз ножевого вала. Убедитесь в том, что пружины (P) на месте.
• Вкрутите четырехгранные винты настолько, чтобы можно было вставить строгальный нож. Вставьте острый строгальный нож (O) і отрегулируйте прижимную планку так, чтобы она не выступала за ножевой вал.
• Применяйте ножевой шаблон (Q), чтобы отрегулировать высоту ножей.

JWP-12 Верстат деревообрабатывающий рейсмусовый. Відеоролик

Технічні характеристики рейсмусового верстата JWP-12

Наименование параметра	JWP-12
Строгание в размер - рейсмус. Основні параметри
Максимальная ширина строгания, мм	318
Диапазон толщины обрабатываемых заготовок, мм	6..153
Скорость механической подачі заготовки, м/мин	7
Минимальная длина обрабатываемой заготовки, мм	250
Максимальная глубина строгания, мм	2,5
Частота обертання строгального вала (на холостом ходу), об/мин.	9000
Количество строгальных ножей на строгальном валу	2
Диаметр строгального вала, мм	48
Размер ножа: Длина, ширина, толщина, мм	319 х 18 х 3
Длина рейсмусового стола (с удлинителями), мм	295 (690)
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Количество електродвигателей на станке, шт	1
Електродвигун - номинальная мощность, кВт	1,8
Рабочий ток, А	8
Тип електродвигуна	Коллекторный
Плавкий предохранитель, А	16
Соединительный провод	3 x 1мм²
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм	580 х 560 х 463
Масса верстата, кг	27
