Jet BD-3 Верстат токарний настільний
схеми, опис, характеристики

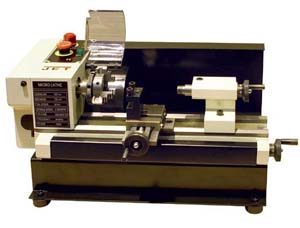

Загальний вигляд токарного верстата Jet BD-3







Відомості про виробника настільного токарного верстата Jet BD-3

Постачальником настільного токарного верстата Jet BD-3 є JPW Tools AG Швейцарія. Адреса сайту: www.jettools.com

За маркою JET стоїть підприємство з великим досвідом у галузі виробництва дерево- та металообробних верстатів. Вже починаючи з 1950 року, JET розробляє, виробляє та продає верстати у США, де є лідером ринку.





Верстати, що випускаються компанією JPW Tools AG, Швейцарія, Китай


Jet BD-3 Верстат токарний настільний. Призначення, сфера застосування

Даний верстат є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.

Токарний верстат металу Jet BD-3 призначений для обробки заготовок з металу, деревини, всіх видів пластмаси методом точення.

Верстат Jet BD-3 є настільним токарним верстатом і призначається для всіляких токарних робіт:

Традиційне наочне компонування верстата у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності «Н» протягом тривалого терміну експлуатації.

У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.

Верстат працює від однофазної мережі змінного струму напругою 220 В частотою 50 Гц.

Верстат може експлуатуватися за таких умов:





Стандартна комплектація токарного верстата BD 3


Загальний вигляд токарного верстата Jet BD-3

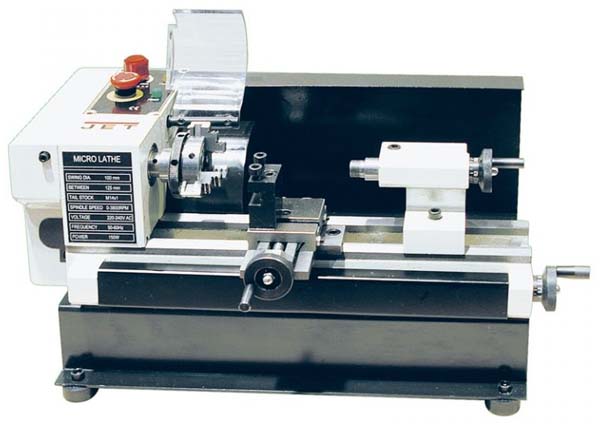

Jet BD-3 Загальний вигляд токарного верстата

Jet BD-3 Загальний вигляд токарного верстата


Jet BD-3 Загальний вигляд токарного верстата

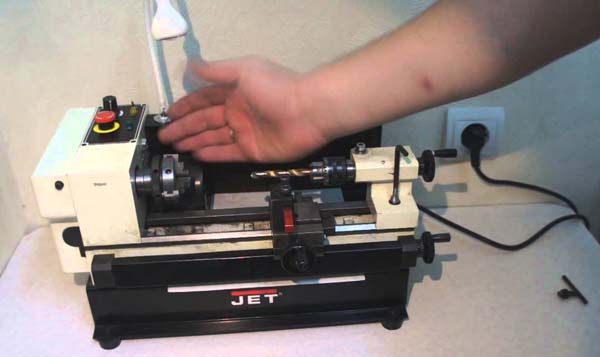

Фото токарно-гвинторізного верстата Jet BD-3. Дивитись у збільшеному масштабі


Jet BD-3 Загальний вигляд токарного верстата

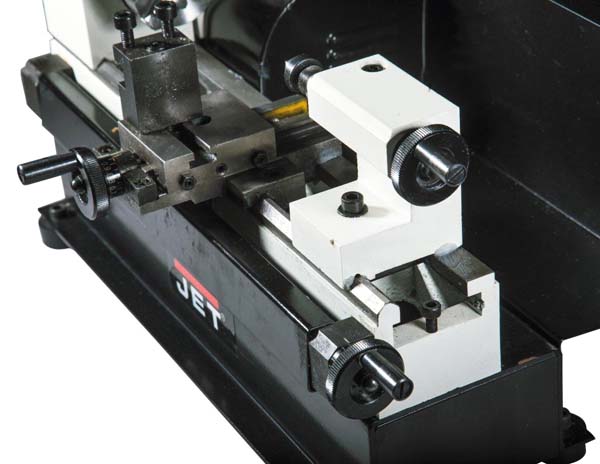

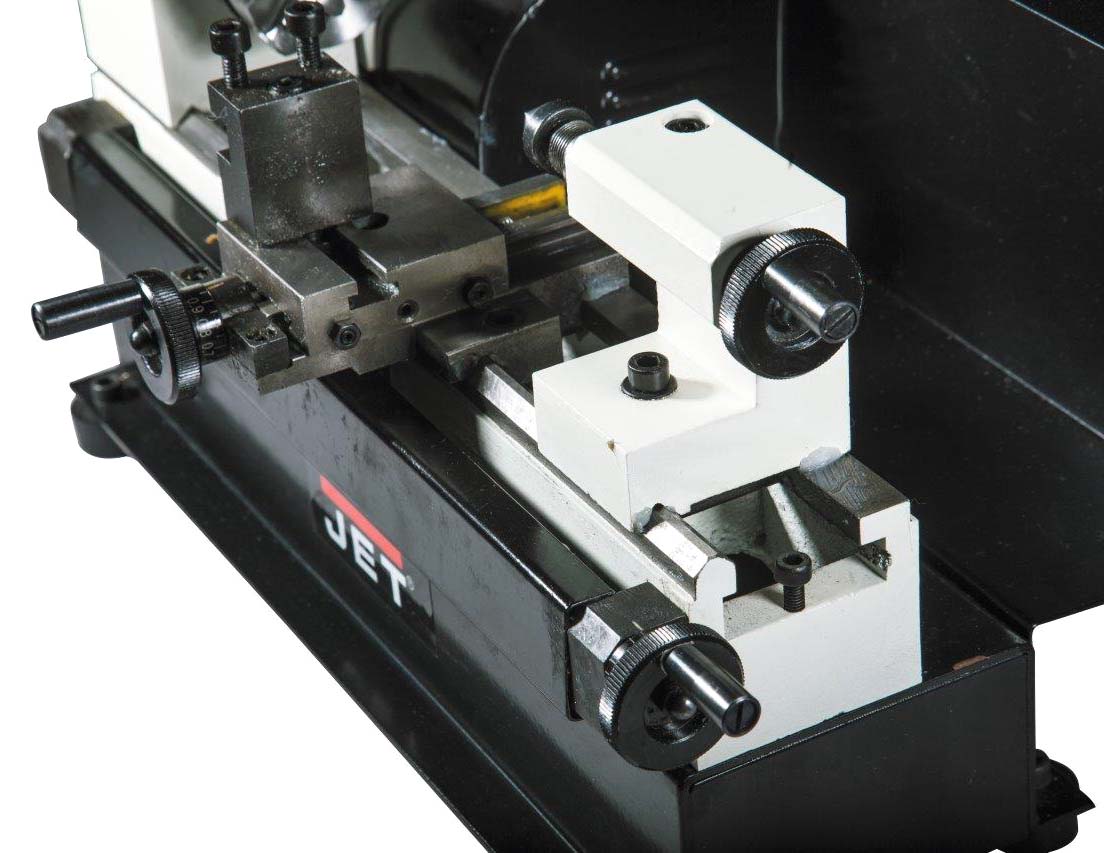

Фото токарно-гвинторізного верстата Jet BD-3. Дивитись у збільшеному масштабі

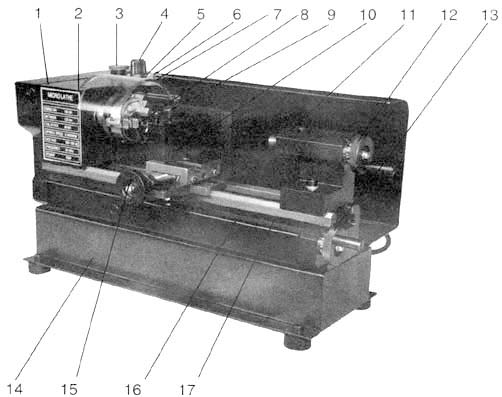

Розташування складових частинин токарного верстата Jet BD-3

Jet BD-3 Розташування складових частинин токарного верстата


Специфікація складових частинин токарного верстата Jet BD-3

  1. Кришка ремінної передачі
  2. Передня бабка
  3. Аварійний вимикач
  4. Регулятор частоти обертання шпинделя
  5. Індикатор навантаження
  6. Індикатор напруги
  7. Екран шпинделя
  8. Трикулачковий патрон
  9. Двигун постійного струму
  10. Різцеутримувач (опція)
  11. Задня бабка
  12. Маховик задньої бабки
  13. Маховик поздовжнього переміщення
  14. Підставка
  15. Маховик поперечного переміщення
  16. Гвинт переміщення супорта
  17. Напрямні



Опис конструкції токарного верстата Jet BD-3

Передня бабка

Двигун передає обертання на шпиндель за допомогою зубчастого ременя. Швидкість шпинделя може плавно змінюватись і регулюється за допомогою рукоятки (4), розташованої на основній контрольній панелі. Патрон (8), що самоцентрується, з трьома кулачками встановлений на шпинделі. Щоб зняти патрон, просто зніміть три гайки кріплення ззаду виступу шпинделя, щоб його можна було вільно витягнути разом з трьома установочними штифтами.

Примітка: Патрон має захисний екран (7). При відкритті екрана основне живлення токарного верстата вимикається, тому тримайте екран закритим під час роботи.

Задня бабка

Лита частинина задньої бабки (11) може пересуватися вздовж станини і встановлюватись у будь-яке потрібне положення, її положення фіксується двома ггвинтами (у передній частинині задньої бабки), які блокують і послаблюють клин задньої бабки, і ви можее зняти або поправити литу частинину задньої бабки.

Супорт та поперечні напрямні

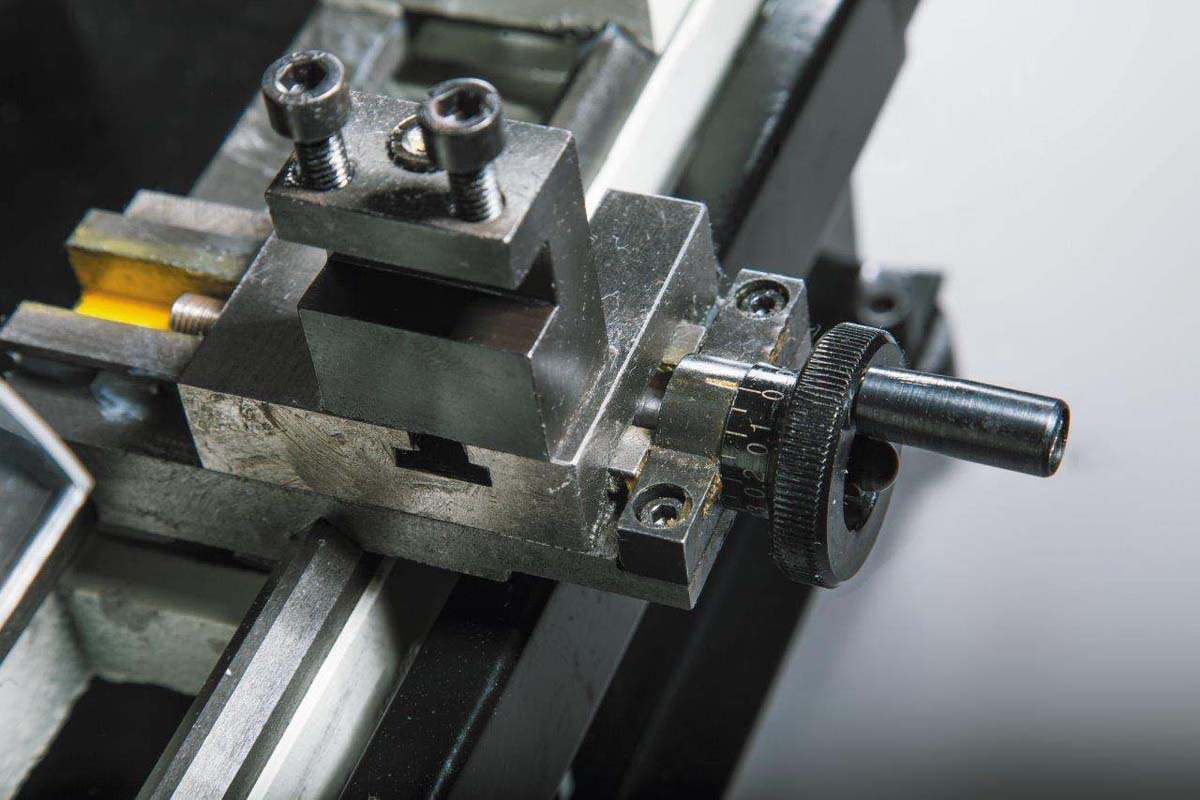

На супорті розташовані поперечні напрямні, на яких встановлений Резцетримач (10), що дозволяє робити складні та тонкі операції. Його можна рухати за допомогою ходового ггвинта, через гайку приводу, щоб забезпечити автоматичну подачу, коли працює Захоплення (1), встановлений у правому положенні.

А. Процедура запуску під час встановлення

Для початку вставте вилку токарного верстата в розетку, потім відпустіть Вимикач аварійної зупинки (3), повинен загорітися індикатор живлення.

Увімкніть верстат, акуратно повернувши контрольну рукоятку зміни швидкості (4) за годинниковою стрілкою. Коли ввімкнеться живлення, буде чути клацання, але шпиндель не буде обертатися, поки ви не повернете ручку ще трохи за годинниковою стрілкою. У міру подальшого обертання рукоятки прогресивно збільшуватматися швидкість. Дайте верстату попрацювати приблизно 5 хвилин, протягом яких поступово збільшуйте швидкість шпинделя до максимуму. Потім дайте йому попрацювати щонайменше 2 хвилини на цій швидкості, перш ніж вимкнути верстат і відключитися від джерела живлення. Перевірте, щоб усі складові були надійними та працювали б вільно та правильно. Перевірте також надійність усіх кріплень. Якщо необхідне регулювання, зверніться до відповідного розділу «Налаштування та регулювання».

Б. Запуск у звичайних умовах

  1. Необхідно зробити всі вищезазначені застереження, щоб забезпечити повне обертання робочої заготовки без будь-яких труднощів
  2. Запустіть верстат, як зазначено у розділі А вище
  3. Якщо верстат закінчив свою роботу, або його необхідно залишити без нагляду, поверніть контрольну рукоятку зміни швидкості в положення ВИМКНЕНО, а потім відключіть верстат від джерела живлення. УВАГА: Система живлення цього верстата має автоматичний пристрій захисту від перевантаження. Якщо різання або свердління надто глибокі, система припинить роботу і загориться жовта лампочка (6) на основній контрольній панелі. Просто поверніть контрольну рукоятку зміни швидкості (4) на вимкнення, а потім увімкніть знову. Система знову почне роботу, а жовта лампочка автоматично згасне.

Експлуатація верстата. Токарна обробка

Перш ніж запустити верстат, як описано вище, необхідно, щоб налаштування для цього типу роботи, яку необхідно проводити, було повністю перевірено. Нижче наведено вказівки щодо основних принципів, як налаштувати токарний верстат для проведення простих токарних операцій.

ЗАВЖДИ плануйте свою роботу. Ви повинні різними вимірювальними інструментами, які можуть вам знадобитися, такі як мікрометри, штангенциркулі, кронциркулі та ін. під ключ (в ідеальному випадку виступ має бути приблизно 6 мм, але не більше 8 мм для прямого інструменту). ВАЖЛИВО переконатися, що кінець ріжучого інструменту розташований на осі обертання деталі, або трохи нижче за неї. За жодних обставин він не повинен бути вищим за осі. Якщо необхідно, під інструментом повинні використовуватися регулювальні прокладки, щоб досягти правильної висоти, або якщо кінець інструменту розташований занадто високо, єдиним виходом є вибір іншого інструменту або фрезерування державки різця. Щоб перевірити, чи є край інструменту на правильній висоті, розташуйте його так, щоб кінчик майже торкався центру конуса задньої бабки. Вони мають збігатися. Якщо необхідно, проведіть налаштування, використовуючи регулювальні прокладки, стікаючи кінчик, або вибравши інший інструмент. Якщо задня бабка не буде використовуватися, ви можее повністю зняти її, послабивши гайку кріплення в її підставі, і вільно пересунувши її по станині. Позначте точку на поверхні робочої заготовки, де необхідно закінчити точення, наприклад виступ, використовуючи шабер або подібний спосіб, і пересуньте супорт так, щоб різець знаходився прямо навпроти позначки, потім поверніть поперечні санки так, щоб інструмент торкався поверхні робочої заготовки. Проводячи ці маніпуляції, рукою обертайте патрон, щоб переконатися, що він нічого не торкатматися, якщо ви проводитимуть токарні роботи, наприклад, що є достатній зазор меду супортом, поперечними санчатами, різцетримачем або різцем і патроном.

Якщо все гаразд, тоді відведіть різець і відсуньте супорт від передньої бабки, потім поверніть різець до робочої заготовки приблизно вздовж довжини зрізу, обертаючи при цьому рукою заготовку, і використовуючи патрон. Продовжуйте повільно просувати різець, доки він не торкнеться поверхні. Зафіксуйте це положення, обнуливши шкалу поперечних направляючих, тобто. повернувши рухому шкалу доти, доки різець не буде на короткій відстані від правого кута робочої заготовки. Поверніть поперечні санки знову на один повний оберт, поки не збігається нульова позначка. ВАЖЛИВО: Якщо ви пропустили нульові позначки, поверніть їх принаймні на півоберта, потім повільно поєднайте позначки назад. Завжди, коли ви використовуєте шкалу, як індикатор, щоб просунути поперечні санки або різцеві санки хрестового супорта, ЗАВЖДИ використовуйте цю процедуру, щоб вирівняти позначки. Обов'язково беріть це до уваги. Продовжуйте обертати рукоятку до розміру, що дорівнює бажаній глибині зрізу.

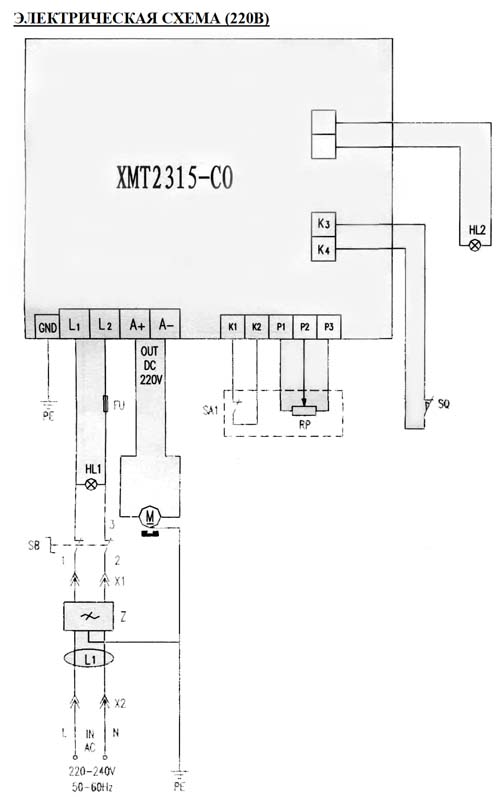

Схема електрична токарного верстата Jet BD-3

Схема електрична токарного верстата Jet BD-3


Схема збирання токарного верстата Jet BD-3

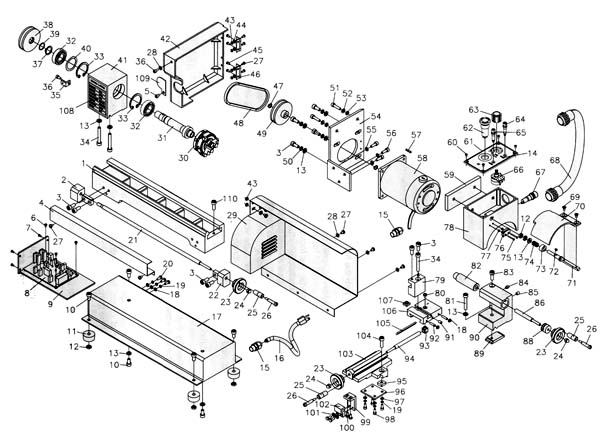

Jet BD-3 Схема збирання токарного верстата

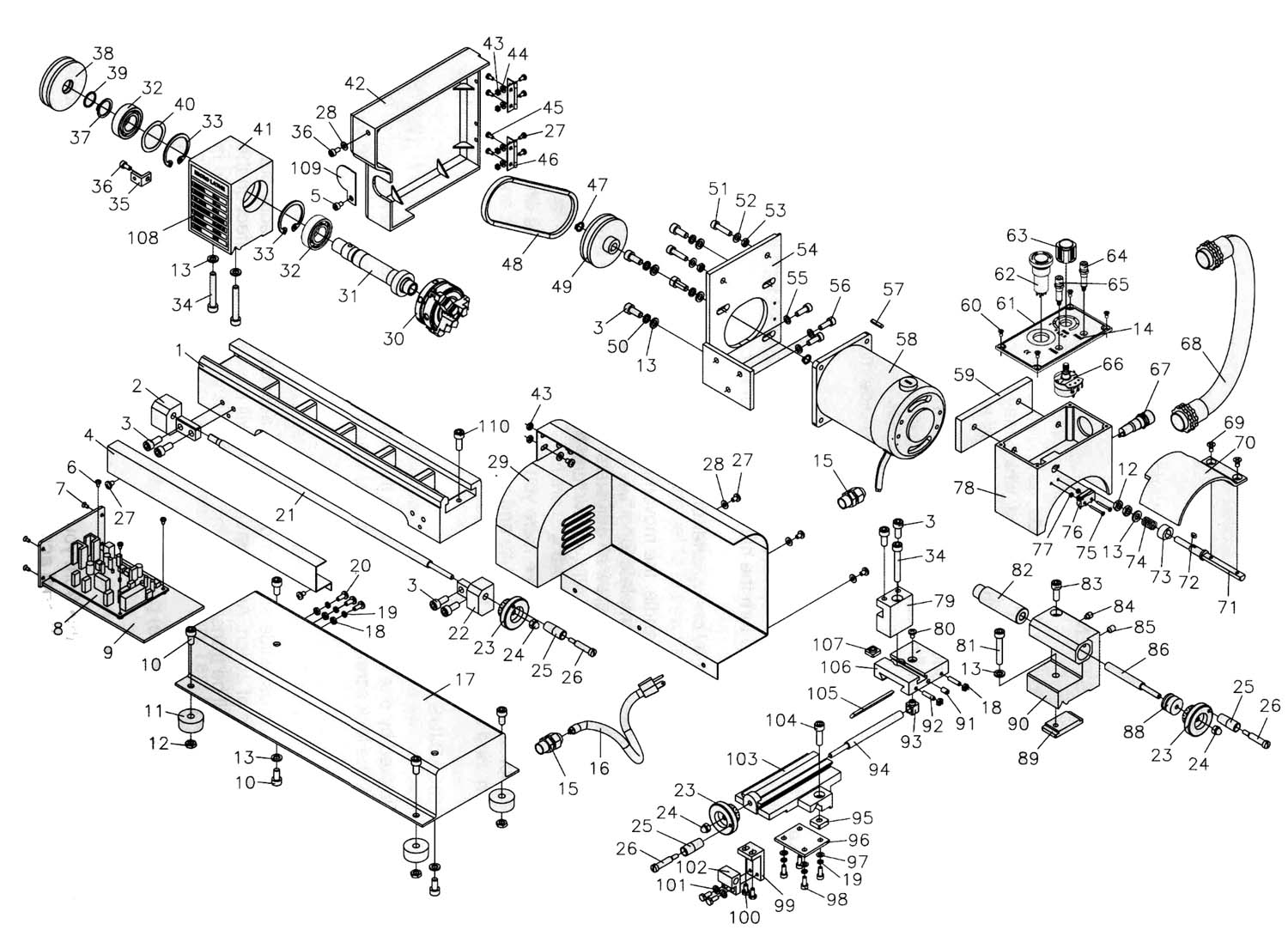

Схема збирання токарного верстата Jet BD-3. Дивитись у збільшеному масштабі


№ - Найменування - Кількість № - Найменування - Кількість
  1. Станіна з напрямними - 1
  2. Опора ггвинта, ліва - 1
  3. Гвинт М6х14 - 10
  4. Кожух захисту ггвинта - 1
  5. Гвинт М4х6-1
  6. Гвинт СТ2,9х6,5 - 3 шт
  7. Гвинт М3х8 - 4
  8. Блок керування - 1
  9. Монтажна плата – 1
  10. Гвинт М6х12 - 6
  11. Підтримка - 4
  12. Гайка М6 - 6
  13. Прокладка 6 – 10
  14. Табличка - 1
  15. Штуцер - 5
  16. Силовий кабель - 1
  17. Підставка - 1
  18. Гайка М4 - 5
  19. Пружинна шайба 4-7
  20. Гвинт М4х10-3
  21. Гвинт поздовжнього переміщення - 1
  22. Опора ггвинта, права - 1
  23. Маховик - 3
  24. Колпачкова гайка М5-3
  25. Ручка, що обертається - 3
  26. Гвинт рукоятки - 3
  27. Гвинт М4х6-11
  28. Плоска шайба 4-6
  29. Кришка вентиляції - 1
  30. Трикулачковий патрон - 1
  31. Шпиндель - 1
  32. Підшипник 17х35х10-2
  33. Фіксуюче кільце 35 - 2
  34. Гвинт М6х40-3
  35. Кронштейн - 1
  36. Гвинт М4х8-2
  37. Дистанційне кільце 17 - 1
  38. Шків ременя - 1
  39. Регулювальне кільце - 1
  40. Шайба - 1
  41. Передня бабка - 1
  42. Кришка ремінної передачі - 1
  43. Гайка М4 - 6
  44. Шайба 4 - 4
  45. Гвинт М4х8-6
  46. Петля 38х31 - 2
  47. Стопорне кільце 8 - 2
  48. V-подібний ремінь - 1
  49. Шків ременя - 1
  50. Пружинна шайба 6-4
  51. Гвинт М5х20-2
  52. Прокладка 5-2
  53. Гайка М5 - 2
  54. Плата кріплення двигуна - 1
  55. Шайба 5 - 3
  56. Гвинт М5х14 - 3 шт
  57. Ключ 3х16 - 1
  58. Двигун - 1
  59. Зарплата - 1
  60. Гвинт ST2.9x9.5 - 4
  1. Кришка блоку керування - 1
  2. Кнопка аварійного вимкнення - 1
  3. Рукоятка варіатора - 1
  4. Жовта лампа - 1
  5. Зелена лампа - 1
  6. Регулятор швидкості - 1
  7. Патрон запобіжника - 1
  8. Пластикова трубка - 1
  9. Гвинт М4х8-2
  10. Захисна кришка патрона - 1
  11. Поворотна планка - 1
  12. Шпилька 3х6 - 1 шт
  13. Опорна втулка - 1
  14. Пружина L=16 - 1
  15. Гвинт М2х20-2
  16. Мікровимикач - 1
  17. Гайка М2 - 2
  18. Блок керування - 1
  19. Різцеутримувач - 1
  20. Гвинт М4х6-1
  21. Гвинт М6х35-1
  22. Піноль задньої бабки - 1
  23. Гвинт M6x16 - 1 шт
  24. Направляючий гвинт - 1
  25. Направляючий гвинт М6х8-1
  26. Гвинт пінолі задньої бабки - 1
  27. Рукоятка - 2
  28. Вкладиш - 1
  29. Підкладка - 1
  30. Задня бабка - 1
  31. Гвинт М5х8 - 1 шт
  32. Гвинт М4х16-2
  33. Опорна гайка - 1
  34. Гвинт поперечного переміщення - 1
  35. Опорна гайка - 1
  36. Притискна пластина - 1
  37. Прокладка 4-4
  38. Гвинт М4х10-4
  39. Кронштейн гайки - 1
  40. Болт М4х10-4
  41. Шайба 4 - 2
  42. Гайка - 1 шт
  43. Опорна гайка - 1
  44. Гвинт М6х20-1
  45. Планка регулювальна - 1
  46. Верхній супорт - 1
  47. Шпонкова гайка - 1
  48. Головна табличка - 1
  49. Вкладиш - 1
  50. Гвинт М5х10-1




Технічні характеристики верстата Jet BD-3

Найменування параметру Реактивний БД-3
Основні параметри верстата
Найбільший діаметр заготовки над станиною, мм 100
Найбільший діаметр заготовки над супортом, мм
Найбільша довжина заготовки у центрах (РМЦ), мм 150
Рекомендована глибина точення за один прохід, мм
Максимальна глибина точення за один прохід, мм 0,25
Максимальний розмір державки різця, мм 8 х 8
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм 10
Приєднання шпинделя M14 x 1
Число ступенів частот прямого обертання шпинделя Б/с
Частота прямого обертання шпинделя, об/хв 100..3800
Диаметр токарного патрона, мм
Супорт. Подання
Найбільше поздовжнє переміщення каретки супорта, мм
Переміщення супорта поздовжнє на один поділ лімба, мм
Найбільше поперечне переміщення супорта, мм 50
Переміщення супорта поперечне на один поділ лімба, мм
Кут повороту різцевих санчат, град ±45°
Межі поздовжніх робочих подач супорту, мм/про варіант
Межі кроків різьб метричних, що нарізаються, мм ні
Задня бабка
Приєднання задньої бабки M14 x 1
Найбільше переміщення пінолі, мм 23
Електроустаткування
Номінальна напруга живлення, 220 в 50 Гц
Електродвигун постійного струму головного приводу, кВт 0,26
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм 440 х 270 х 210
Маса верстата, кг 13
