Постачальником настільного токарного верстата Jet BD-7 є JPW Tools AG Швейцарія. Адреса сайту: www.jettools.com
За маркою JET стоїть підприємство з великим досвідом у галузі виробництва дерево- та металообробних верстатів. Вже починаючи з 1950 року, JET розробляє, виробляє та продає верстати у США, де є лідером ринку.
Важливою подією в житті компанії стало злиття з великим промисловим кінцірном Walter Meier AG (Швейцарія), що відбувся 1988 року. Для Jet'а це був крок у напрямку Європи, для "Вальтер Майєр" - перший досвід роботи в верстатній сфері за межами рідної Швейцарії, де компанія займалася цим напрямком з 1937 року. Згодом були також придбані марки: Powermatic (США) – виробник висококласних деревообробних верстатів та Wilton (США), під якою представлені лещата та ручні інструменти.
Декілька років тому JET був куплений швейцарською фірмою WMH Tool Group AG, яка в свою чергу є дочірнім підприємством акціонерного товариства Walter Meier Holding AG , що знаходиться в Цюріху. Ця промислова група, яка налічує понад 1800 співробітників, робить оборот у 560 мільйонів доларів США (2003 рік). Крім JET, WMH Group виробляє та продає такі інструментальні бренди як WILTON, POWERMATIC, Columbian, Performax, відомі в основному на ринку США. Оборот лише цих брендів у США становив 2003 року 230 мільйонів доларів.

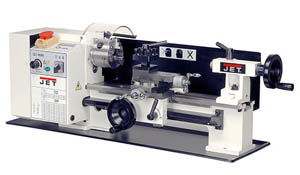

Настільний токарно-гвинторізний верстат Jet BD-7 є верстатом класу «хобі», і призначений для індивідуального (побутового) застосування, тобто за своїми конструктивними особливостями та технічними характеристиками верстат не призначений для використання на виробництві.
Токарний верстат металу Jet BD-7 призначений для обробки заготовок з металу, деревини, всіх видів пластмаси методом точення.
Верстат Jet BD-7 є настільним універсальним токарно-гвинторізним верстатом і призначається для всіляких токарних робіт:
Традиційне наочне компонування верстата у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності «Н» протягом тривалого терміну експлуатації.
У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.
Токарний верстат Jet BD-7 працює від однофазної мережі змінного струму напругою 220 В частотою 50 Гц.
Верстат Jet BD-7 може експлуатуватися за таких умов:
Особливості конструкції токарного верстата по металу Jet BD-7:

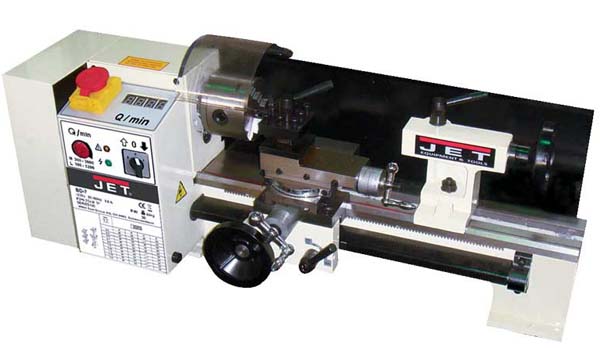

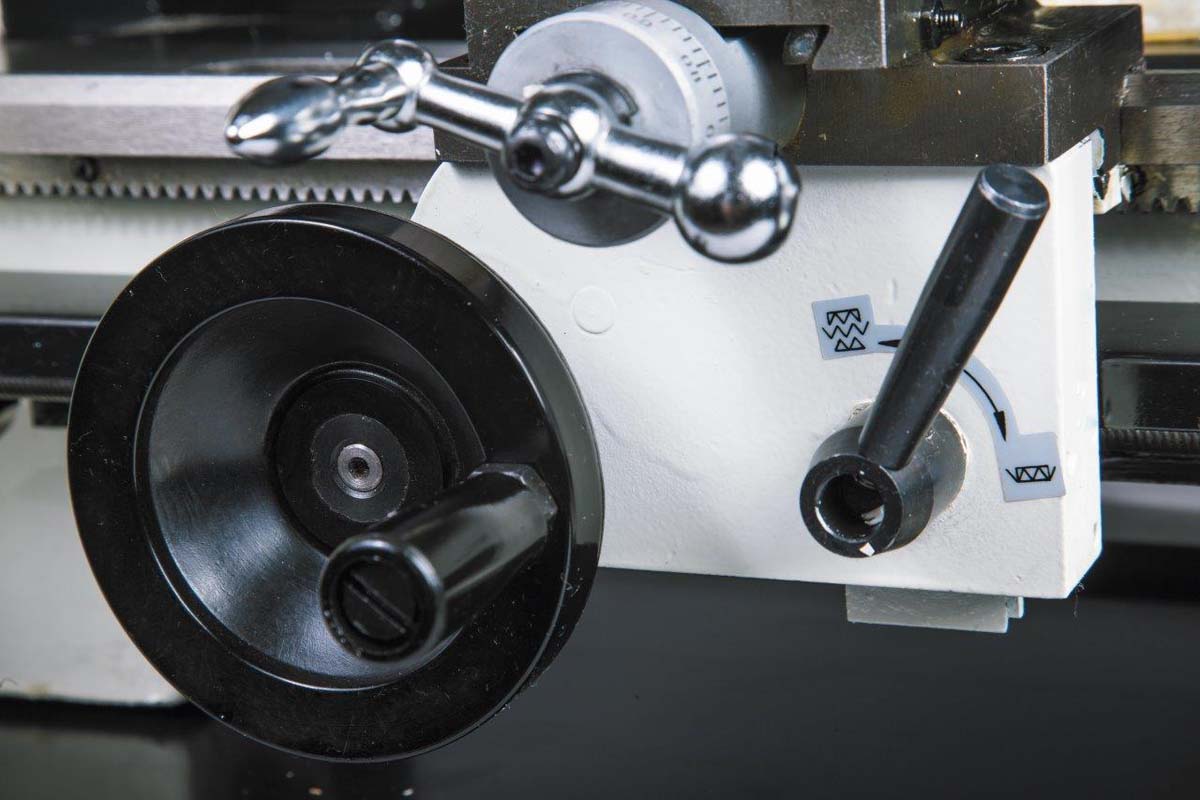

Фото токарно-гвинторізного верстата Jet BD-7. Дивитись у збільшеному масштабі

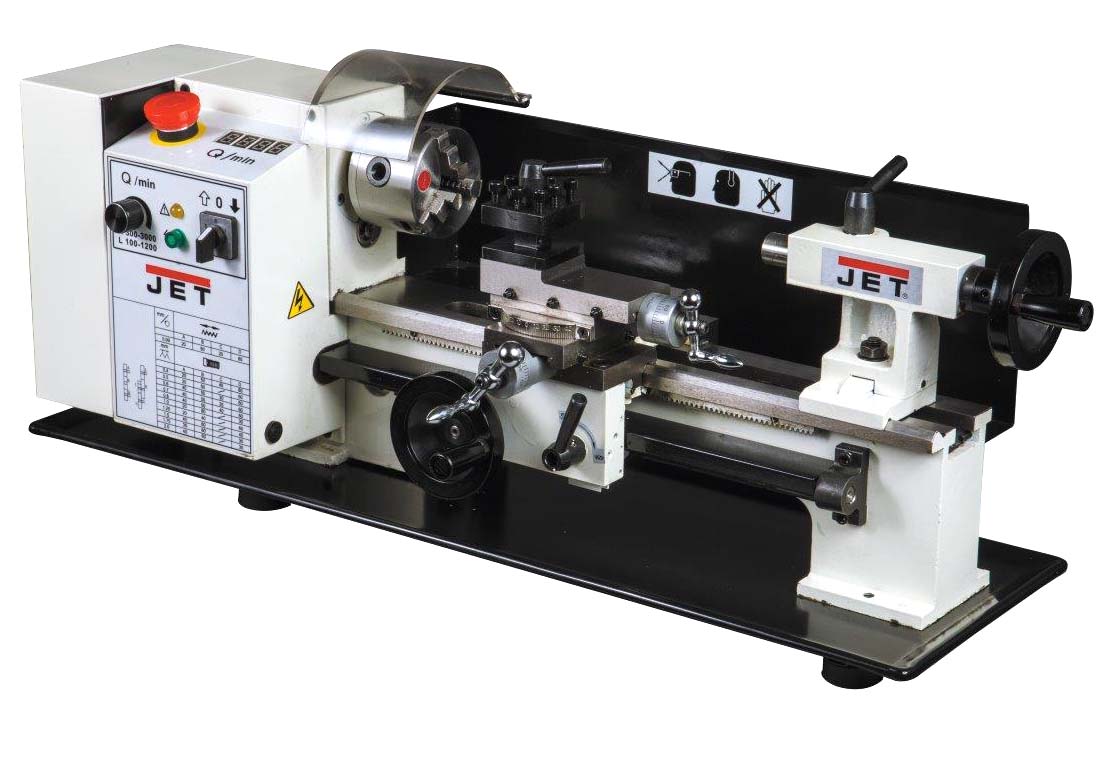

Фото токарно-гвинторізного верстата Jet BD-7. Дивитись у збільшеному масштабі
Фото токарно-гвинторізного верстата Jet BD-7. Дивитись у збільшеному масштабі

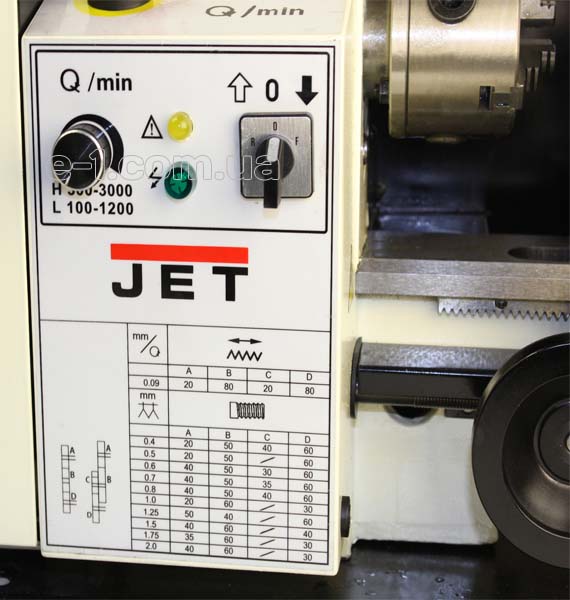

Двигун передає обертання на шпиндель за допомогою зубчастого ременя. Частота обертання шпинделя може плавно змінюватись і регулюється за допомогою рукоятки (23), розташованої на основній контрольній панелі.
Шпиндель має отвір з конусом Морзе №3, щоб можна було використовувати центр з планшайбою або затискачем, що обертається.
Самоцентруючий патрон (4) з трьома кулачками встановлений на шпинделі (2). Щоб зняти патрон, просто зніміть три гайки кріплення ззаду виступу шпинделя, щоб його можна було вільно витягнути разом з трьома установочними штифтами.

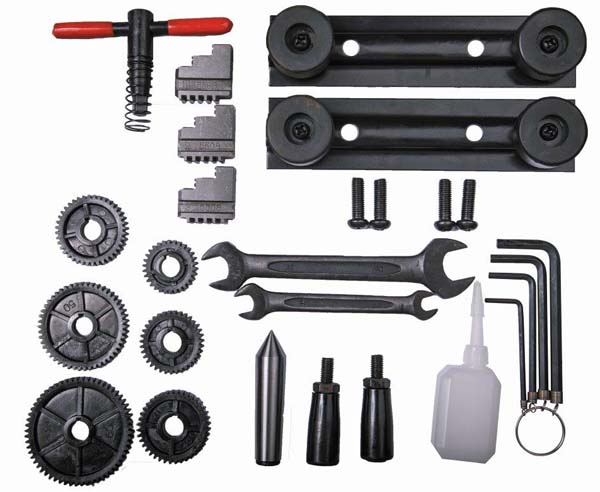

Для ефективнішого використання патрона йому поставляються три зовнішніх кулачка. Інструкції з експлуатації та монтажу зовнішніх кулачків дивіться у розділі «Аксесуари».
На фланці шпинделя 6 отворів для зручнішого фіксування планшайби. 4-х кулачковий патрон (див. Аксесуари).
Коробка передач захищена кожухом (22), який можна зняти, відкрутивши два шестигранні гвинти кріплення.
Зубчастиний механізм показаний на Рис. 2, передає обертання ггвинта подачі. Гвинт подачі працює, як черв'як, і під час експлуатації рукоятки автоподачі (15), яка кріпиться гайкою до ггвинта подачі, передає обертання супорту, а потім ріжучому інструменту. Таким чином, подача передається для нарізування різьблення та обточування. Частота обертання ггвинта подачі та швидкість ріжучого інструменту визначається конфігурацією коробки передач. Детально Ви можее прочитати про це в розділі «Різьбонарізування».

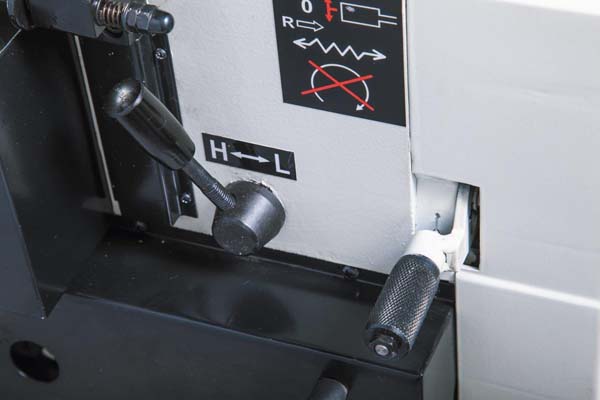

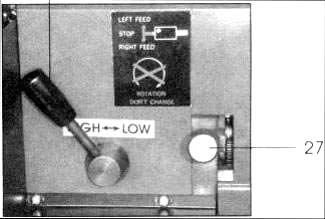

Зупинити гвинт подачі можна рукояткою (27). Ця рукоятка використовується для обертання ггвинта подачі вперед або назад (це також описано в розділі «Різьбонарізування»).
Лита частинина задньої бабки (9) може пересуватися вздовж станини та встановлюватись у будь-яке потрібне положення, її положення фіксується гайкою (10). Піноль задньої бабки має внутрішній конус Морзе 2 для кріплення центру, що поставляється. Ви можее також придбати центр, що обертається, і свердлильний патрон. (Див. Приналежності).
На направляючих розташований поперечний супорт (6), який встановлений верхній супорт (7) з резцедержателем, що дозволяє робити складні і тонкі операції. Його можна переміщати за допомогою ходового ггвинта, через гайку приводу, щоб забезпечити автоматичну подачу, коли працює важіль автоматичної подачі (15), встановлений на корпусі (17).
Відрегулювати положення інструменту можна обертанням рукоятки подачі поперечного супорта (16), яка рухає його поперек верстата та санок, або обертанням рукоятки ручної подачі (18), яка рухає інструмент уздовж верстата. Для переміщення інструмента на невеликі відстані під прямим кутом до поперечного супорта використовуйте рукоятку подачі поздовжнього супорта (13). Ця операція описана в розділі "Різка під кутом".

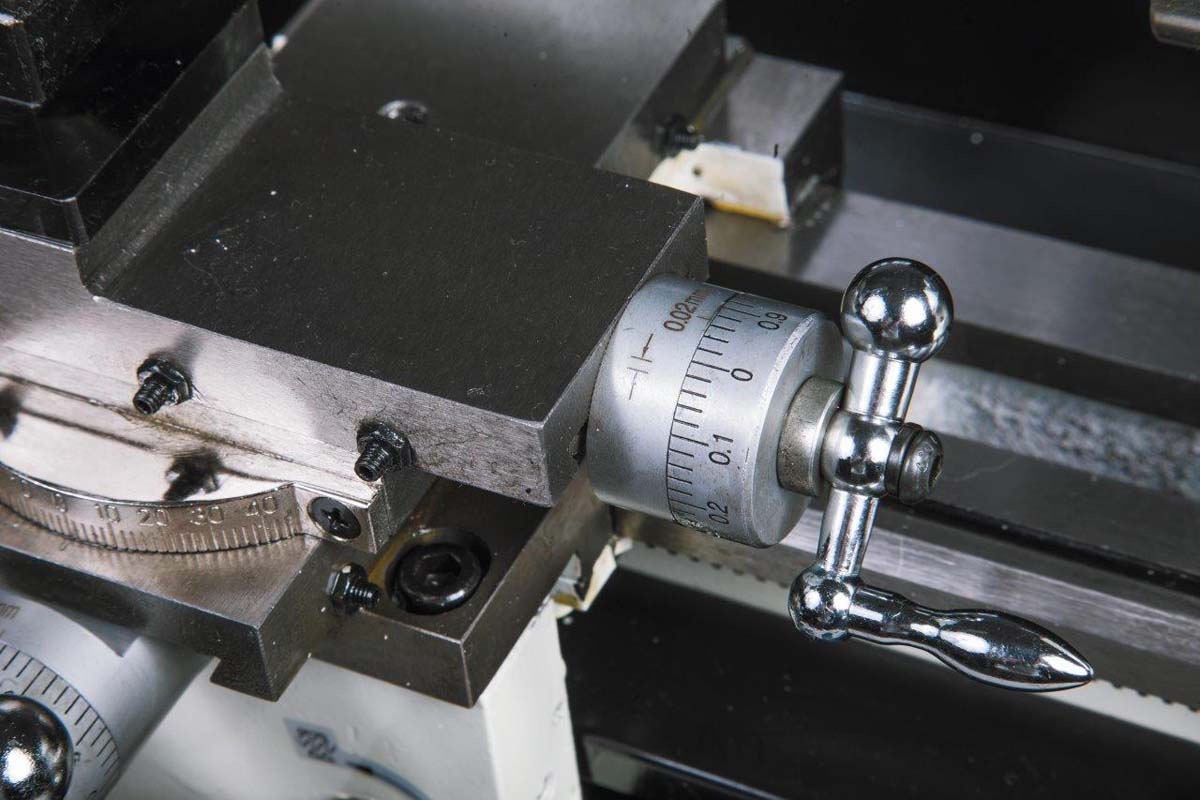

Поперечний та поздовжній супорти оснащені шкалою. Шкала використовується для того, щоб переміщувати інструмент на точні відстані, один поділ дорівнює 0,025 мм. Шкала обертається разом із рукояткою подачі. Шкалу на подачі поперечного супорта можна провернути щодо рукоятки для зручності зчитування показань та зафіксувати. Шкалу можна обнулити. Це описано докладніше у розділі «Робота».
Для фіксації положення інструменту у різцетримачі використовується 8 шестигранних болтів. Для швидкої та легкої заміни можна встановити 4 різці. Дві вже встановлені.
Різцеутримувач повертається, коли ослаблена рукоятка (А), яка розташована нагорі; різцетримач можна легко підняти та встановити у необхідне положення.
Перед початком роботи ЗАВЖДИ перевіряйте, щоб різцетримач та інструмент були надійно закріплені за допомогою рукоятки.

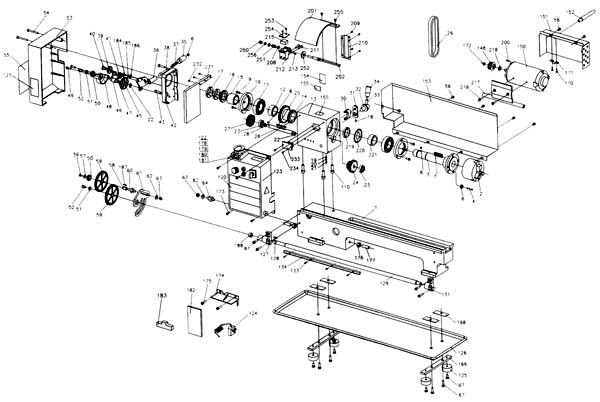

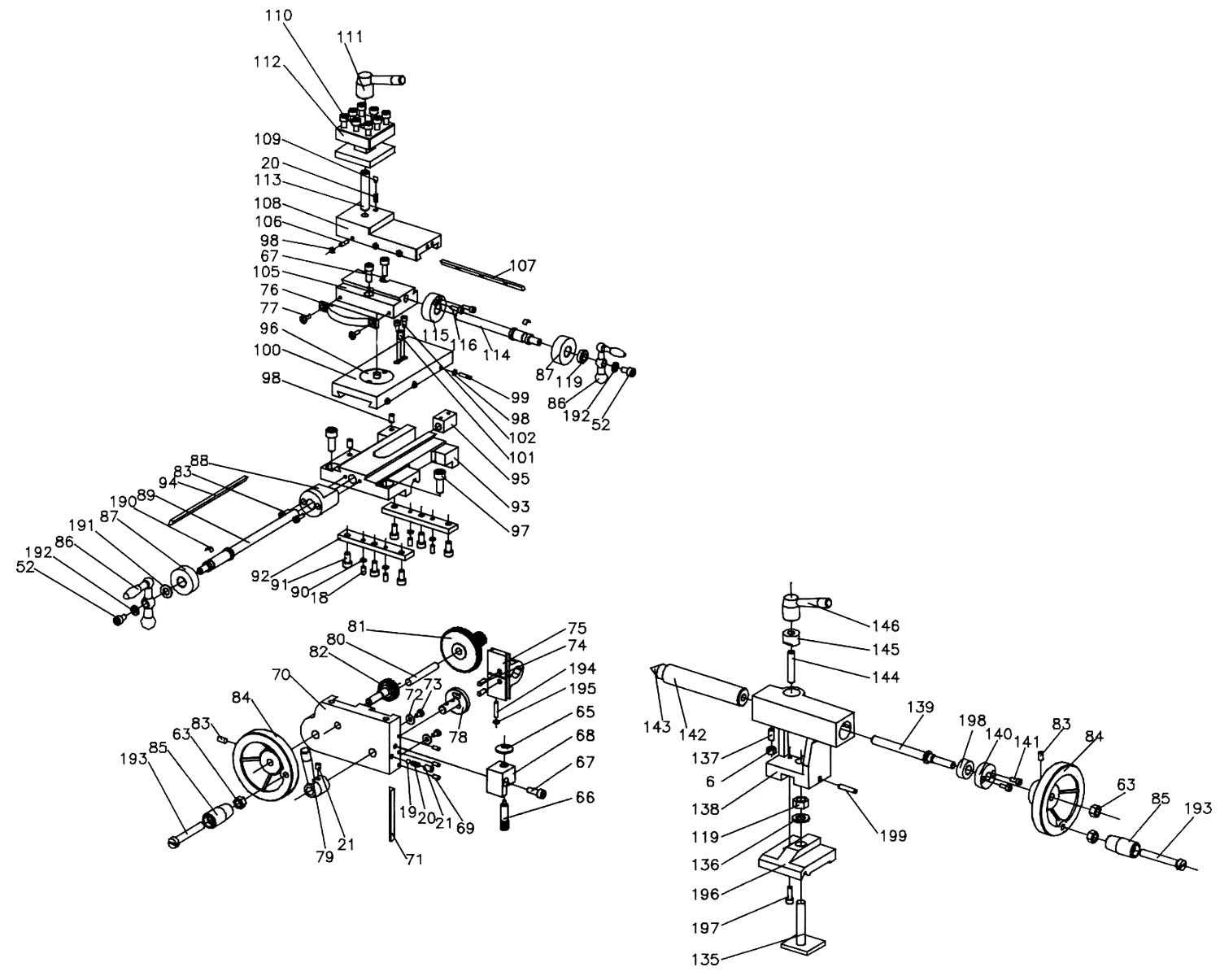

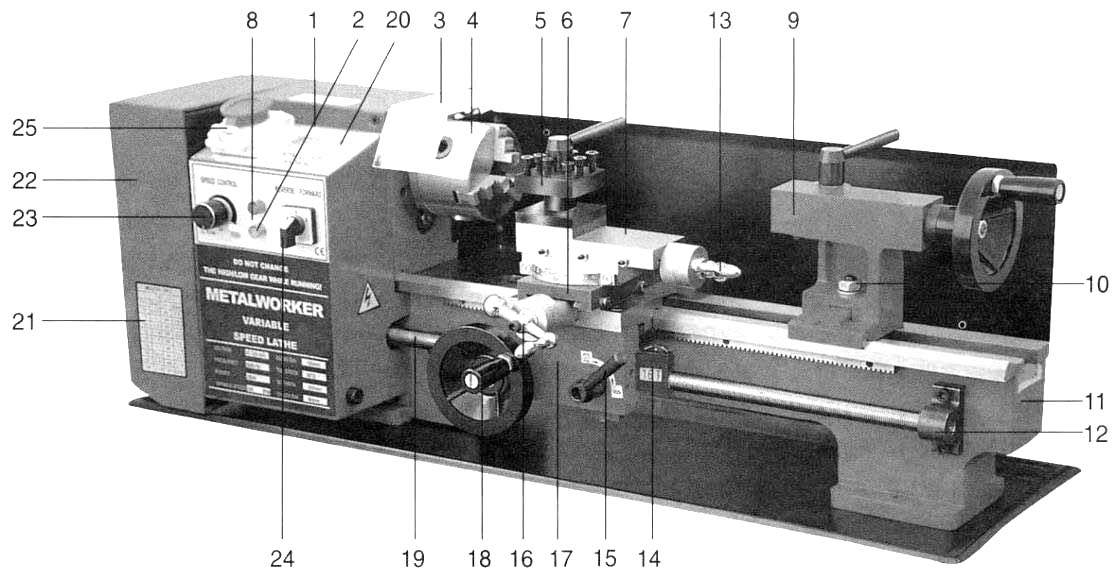

Схема складання токарно-гвинторізного верстата Jet BD-7. Дивитись у збільшеному масштабі

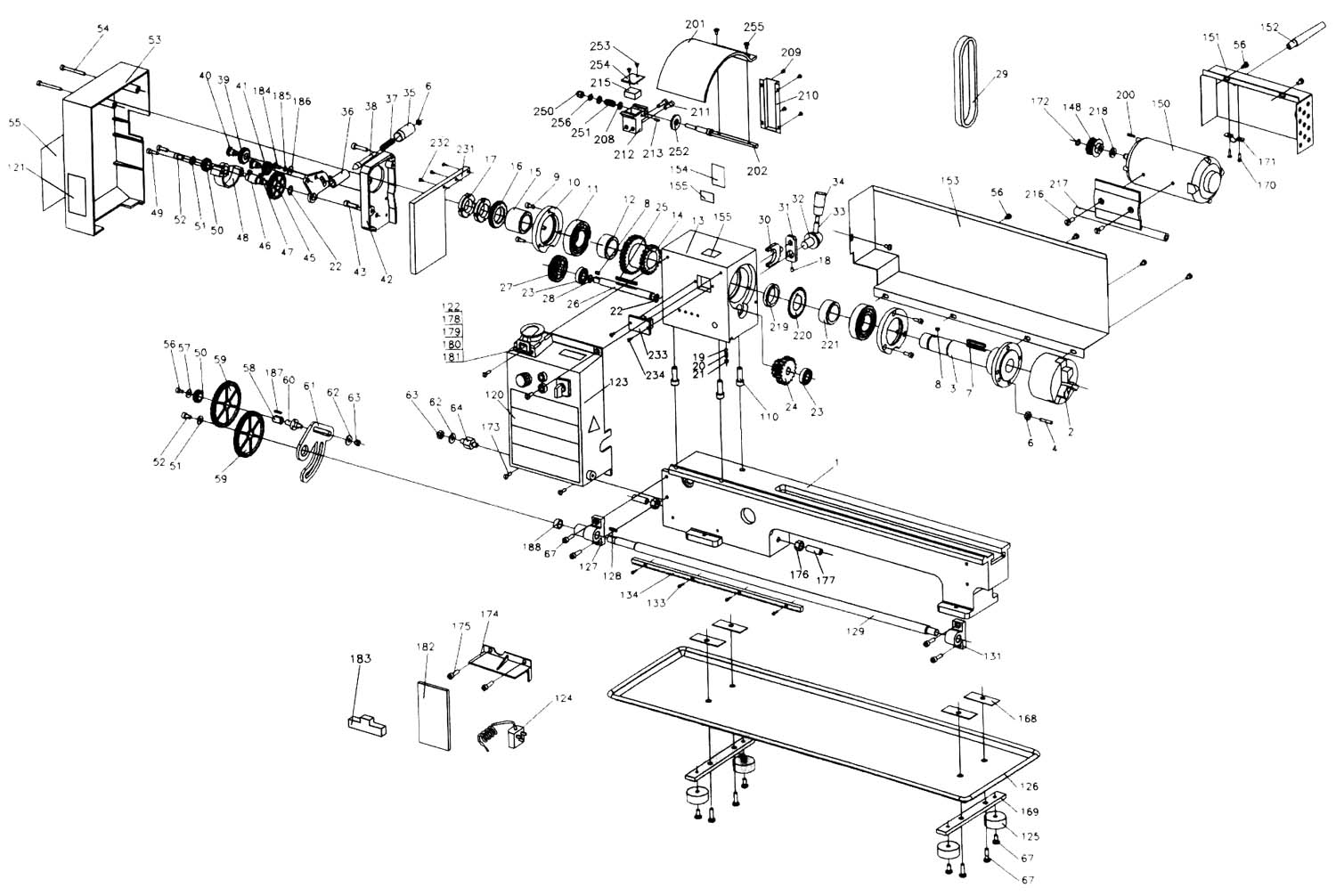

Схема складання токарно-гвинторізного верстата Jet BD-7. Дивитись у збільшеному масштабі
| Найменування параметру | Реактивний БД-7 | Корвет-401 | Корвет-402 | Корвет-403 |
|---|---|---|---|---|
| Основні параметри верстата | ||||
| Найбільший діаметр заготовки над станиною, мм | 180 | 180 | 220 | 220 |
| Найбільший діаметр заготовки над супортом, мм | 110 | |||
| Найбільша довжина заготовки у центрах (РМЦ), мм | 300 | 300 | 500 | 750 |
| Рекомендована глибина точення за один прохід, мм | 0,1 | 0,1 | 0,2 | 0,2 |
| Максимальна глибина точення за один прохід, мм | 0,2 | 0,2 | 0,3 | 0,3 |
| Максимальний розмір державки різця, мм | 8 х 8 | 10 х 10 | 13 х 13 | 13 х 13 |
| Шпиндель | ||||
| Діаметр наскрізного отвору в шпинделі, мм | 20 | 20 | 20 | 20 |
| Конус Морзе шпинделя | Морзе 3 | Морзе 3 | Морзе 3 | Морзе 3 |
| Число ступенів частот прямого обертання шпинделя | Б/с | Б/с | 6 | 6 |
| Частота прямого обертання шпинделя, об/хв | 100..1200, 300..3000 | 0..1100, 0..2500 | 100, 250, 350, 500, 900, 1800 | 100, 250, 350, 500, 900, 1800 |
| Число ступенів частот зворотного обертання шпинделя | Б/с | Б/с | 6 | 6 |
| Частота зворотного обертання шпинделя, об/хв | 100..1200, 300..3000 | 0..1100, 0..2500 | 100, 250, 350, 500, 900, 1800 | 100, 250, 350, 500, 900, 1800 |
| Диаметр токарного патрона, мм | 80 | 80 | 100 | 100 |
| Найбільше радіальне биття шпинделя, мм | 0,01 | 0,01 | 0,01 | 0,01 |
| Гальмування шпинделя | немає | немає | немає | немає |
| Блокування рукояток | немає | немає | немає | немає |
| Супорт. Подання | ||||
| Найбільше поздовжнє переміщення каретки супорта, мм | 405 | |||
| Переміщення супорта поздовжнє на один поділ лімба, мм | 0,025 | 0,025 | 0,025 | 0,025 |
| Найбільше поперечне переміщення супорта, мм | 65 | 65 | 110 | 110 |
| Переміщення супорта поперечне на один поділ лімба, мм | 0,025 | 0,025 | 0,025 | 0,025 |
| Найбільше переміщення верхніх (різцевих) санок (поворотного супорта), мм | 50 | 35 | 50 | 50 |
| Переміщення різцевих санок на один поділ лімба, мм | 0,025 | 0,025 | 0,025 | 0,025 |
| Кут повороту різцевих санчат, град | ±45° | ±45° | ±45° | ±45° |
| Число ступенів поздовжніх подач супорта | Б/с | Б/с | ||
| Межі поздовжніх робочих подач супорту, мм/про | 0,09 | Б/с | 0,12..0,33 | 0,11..0,30 |
| Межі робочих поперечних подач супорта, мм/про | немає | немає | немає | немає |
| Кількість нарізних різьблень метричних | 10 | 9 | 12 | 12 |
| Межі кроків різьб метричних, що нарізаються, мм | 0,4..2,0 | 0,5..2,5 | 0,5..3,0 | 0,5..3,0 |
| Межі кроків різьблення дюймових | 12..52 | немає | 8..56 | 8..56 |
| Межі кроків різьблення модульних | немає | немає | немає | немає |
| Межі кроків різьблення питних | немає | немає | немає | немає |
| Задня бабка | ||||
| Конус Морзе задньої бабки | №2 | №2 | №2 | №2 |
| Найбільше переміщення пінолі, мм | 40 | 40 | 40 | 40 |
| Електроустаткування | ||||
| Номінальна напруга живлення, | 220 в 50 Гц | 220 в 50 Гц | 220 в 50 Гц | 220 в 50 Гц |
| Електродвигун головного приводу, кВт | 0,59 колекторний | 0,5 колекторний | 0,75 | 0,75 |
| Габарити та маса верстата | ||||
| Габарити верстата (довжина ширина висота), мм | 870 х 300 х 290 | 850 х 305 х 320 | 1030 х 480 х 475 | 1250 х 480 х 475 |
| Маса верстата, кг | 44 | 38 | 105 | 120 |
