JPS-10TS Циркулярная пила стационарная (пила дискова)
Схеми, опис, характеристики

Відомості про виробника циркулярной пилы Jet JPS-10TS

Поставщиком циркулярной пилы Jet JPS-10TS является JPW Tools AG Швейцария, которое является дочерним предприятием акционерного общества Walter Meier (Tool) AG. Адрес сайта: www.jettools.com

На территории России продукцию компании Jet ексклюзивно представляет компания ИТА-СПб г.Санкт-Петербург, основанная в 2004-ом году, как дочернее подразделение, наделенное всеми правами по продаже, продвижению і техническому обслуговування.

JPS-10TS Циркулярная пила стационарная. Назначение, область применения

Jet JPS-10TS – профессиональная циркулярная пила, подходящая как для частной мастерской, так і в качестве начального варіанта для производственного цеха. Из чугунных отливок выполнены все ключевые елементы конструкції: рабочий стол, его правый і левый расширители (входят в комплект поставки), пильный модуль. Это обеспечивает верстату жесткость, необходимую для точной распиловки без вибраций, и, что немаловажно, устойчивость, нужную для роботи з массивными заготовками. Если в работе преобладают твердые породы, то более предпочтительна 3-фазная модификация, її мощность заметно выше.

По мнению профессиональных пользователей, удачную конструкцию имеет параллельный упор: его фиксация производится ексцентриковым механізмом з широкой опорной поверхностью, что обеспечивает быстроту і жесткость установки. Для юстировки параллельности диску предусмотрены регулировочные винты. Упор перемещается не по краю стола, а по собственным направляющим большой длины, что позволяет распиливать крупные заготовки. Кроме того, в рабочем столе предусмотрен не один, а два Т-образных паза, что также часто отмечается как достоинство в связи з желанием использовать более сложное оснащение, чем угловой упор.

Нестандартными особенностями конструкції, выделяющими ету модель, являются: механізм блокировки вала для облегчения замены диска, возможность установки пристроя цифровой ЖК-индикации положения упора (опция), компактный корпус з ногами для напольной установки.

Круглопильный верстат Jet JPS-10TS обладает всеми качествами профессионального оборудования: очень надежен, точен, хорошо оснащен в стандартной конфигурации. Для тех, кто не нуждается в очень мощной циркулярной пиле или в пиле, оборудованной кареткой, JPS-10TS наверняка станет «золотой серединой».

Опис конструкції циркулярной пилы Jet JPS-10TS

Параллельный упор имеет ексцентриковую двухстороннюю фиксацию і выполнен из жесткого профиля замкнутого сечения, предусмотрена удобная миллиметровая шкала для его установки. Для удаления опилок предусмотрен поддон со 100-миллиметровым патрубком. Пильный стол выполнен из алюминиевого литья і имеет два Т-образных паза для установки углового упора, входящего в штатное оснащение.

Компактная невысокая пила легко устанавливается на пол: в комплект входит набор ног і уголков для сборки открытой подставки.

Отличительные особливості конструкції циркулярной пилы JPS-10TS:

• Система швидкого торможения двигуна після виключення
• Механізм блокировки вала для облегчения замены пильного диска
• Пильный модуль из чугунного литья
• Регулювання наклона пильного диска
• Регулювання глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель робочого стола из чугунного литья слева
• Съемный расширитель робочого стола из чугунного литья справа
• Регулируемый параллельный упор з ексцентриковым зажимом
• Подвижный угловой упор з направляющей вдоль Т-образного паза

Верстат работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц или от трехфазной сети переменного тока напряжением 380 В

Верстат може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35°C
• относительная влажность воздуха до 80 % при температуре 25°C

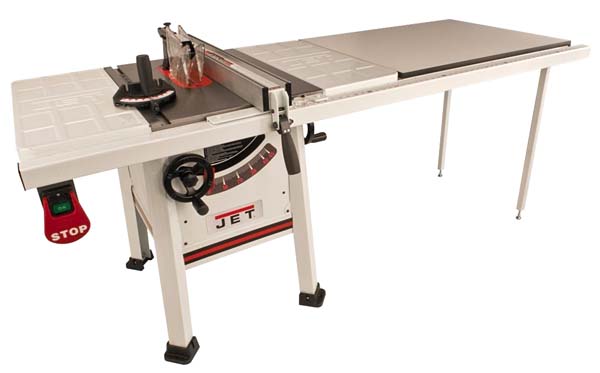

JPS-10TS Загальний вигляд циркулярной пилы

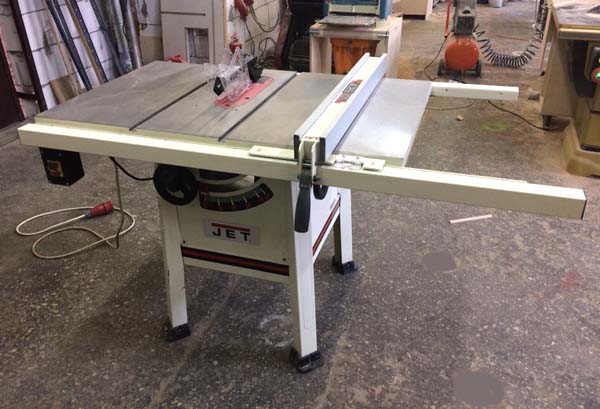

Фото циркулярной пилы JPS-10TS

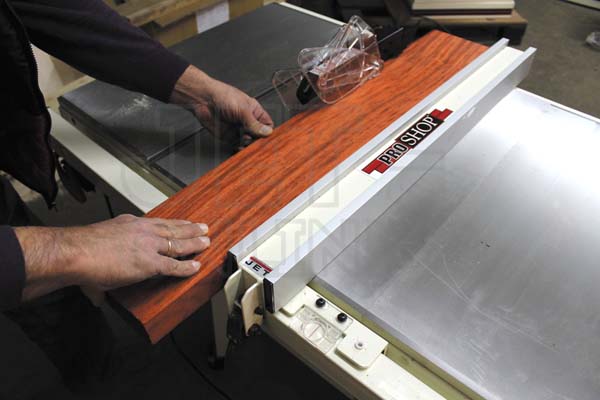

Продольное пиление на циркулярной пиле JPS-10TS

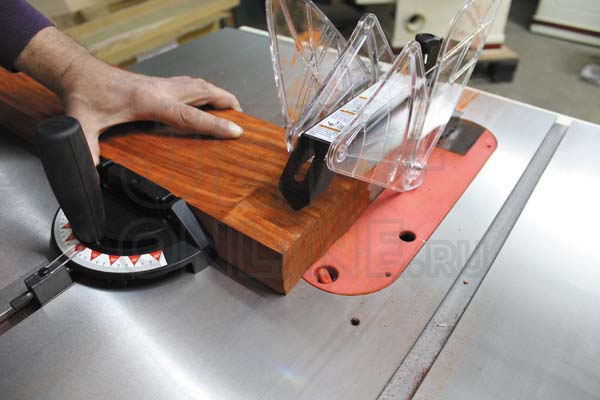

Поперечное пиление на циркулярной пиле JPS-10TS

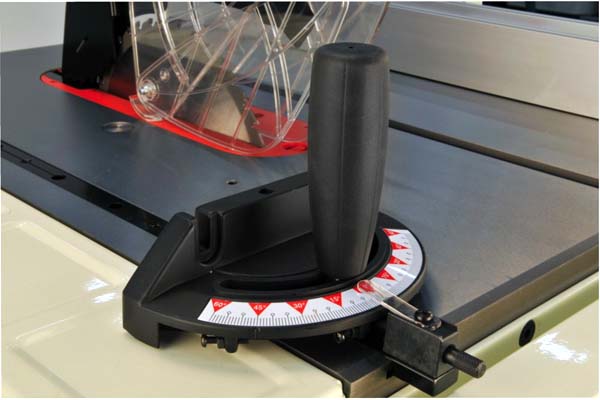

Упор для пиления под углом на циркулярной пиле JPS-10TS

Фото циркулярной пилы JPS-10TS

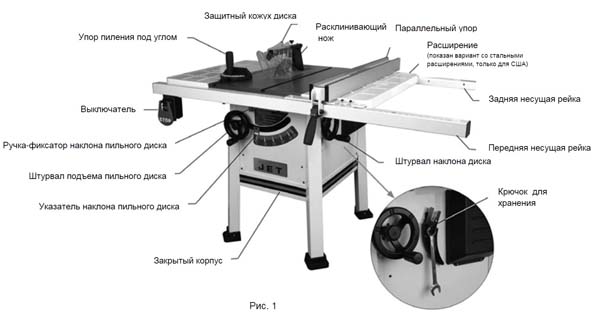

Cклад круглопильного верстата JPS-10TS

Cклад круглопильного верстата JPS-10TS

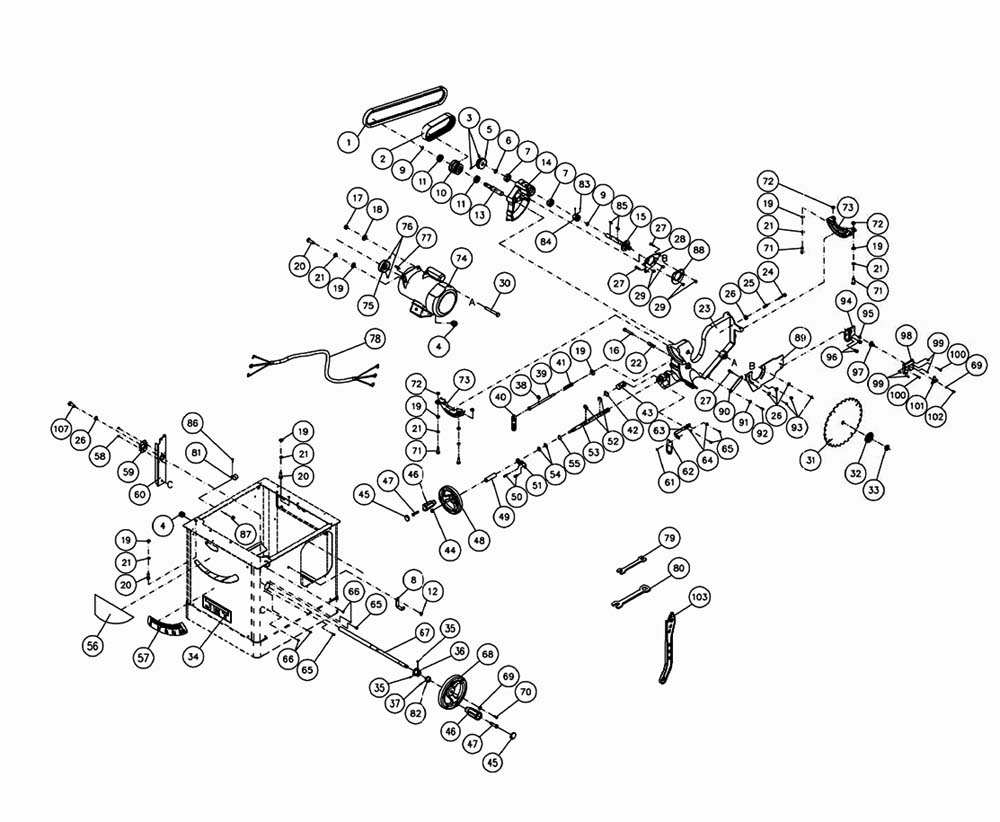

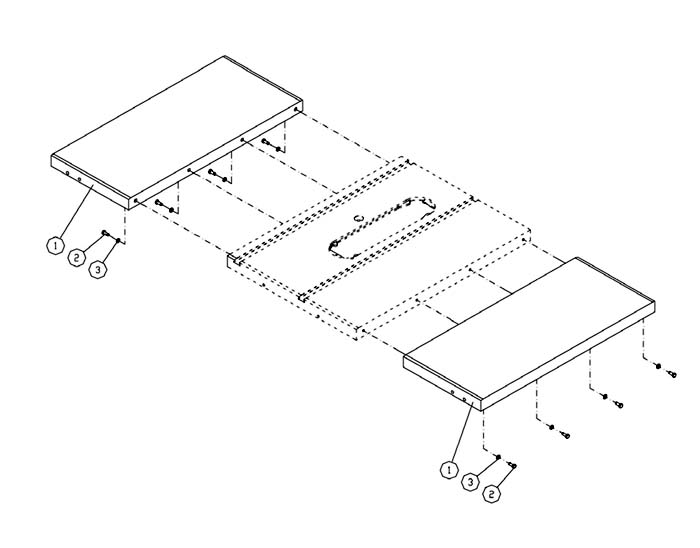

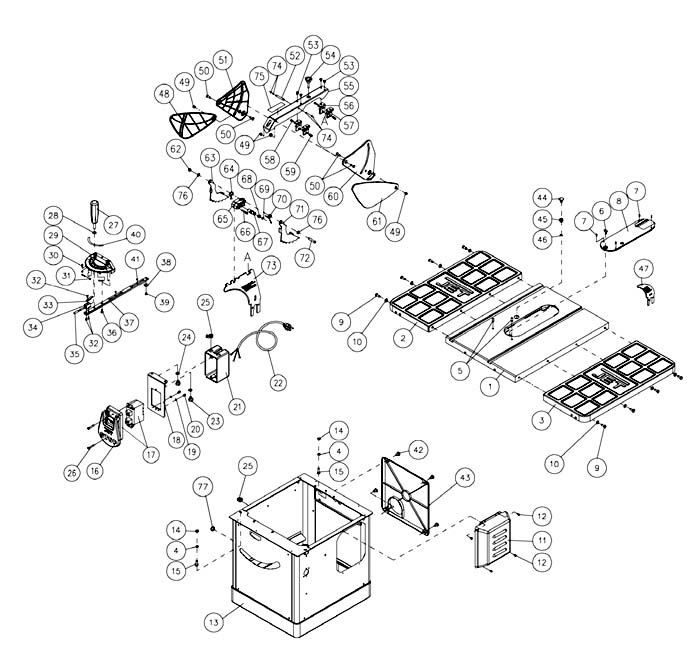

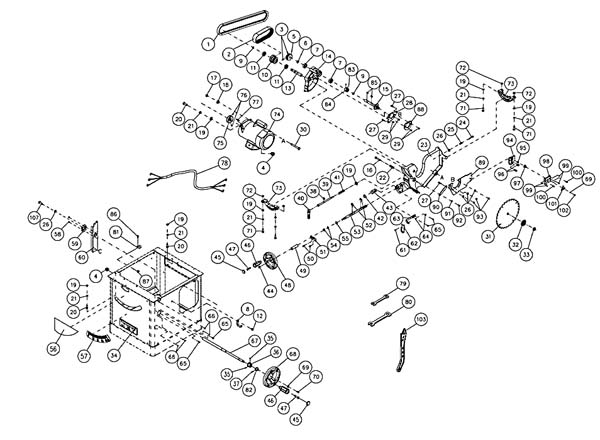

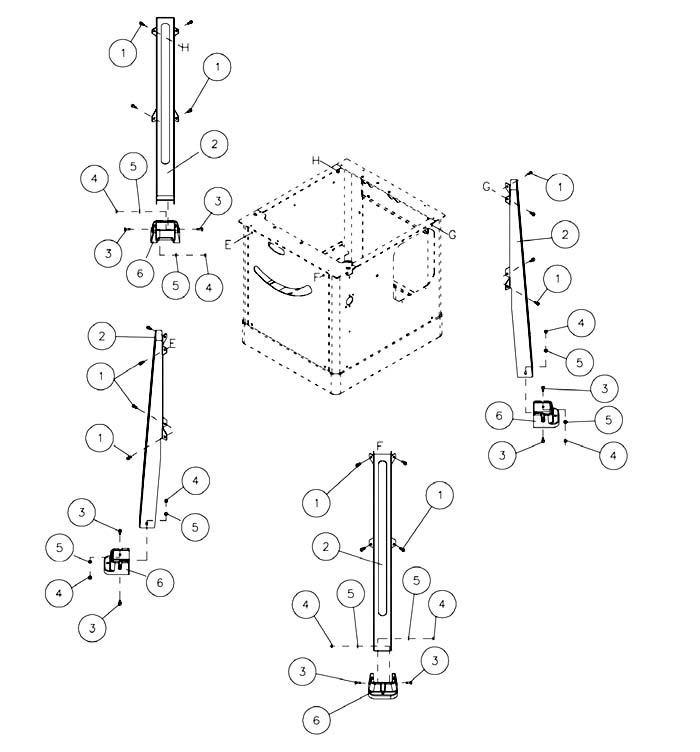

Схема сборки циркулярного верстата JPS-10TS

Схема сборки циркулярного верстата JPS-10TS

Схема сборки циркулярного верстата JPS-10TS. Дивитись у збільшеному масштабі

Схема сборки циркулярного верстата JPS-10TS

Схема сборки циркулярного верстата JPS-10TS. Дивитись у збільшеному масштабі

Схема сборки циркулярного верстата JPS-10TS

Схема сборки циркулярного верстата JPS-10TS. Дивитись у збільшеному масштабі

Схема сборки циркулярного верстата JPS-10TS

Схема сборки циркулярного верстата JPS-10TS. Дивитись у збільшеному масштабі

Глоссарий

Arbor: Шпиндель, вал соединенный з приводом і на котором крепится пильный диск.

Bevel Edge Cut: Косой рез, наклон шпинделя з пильным диском от 0° до 45° для пиления под углом.

Blade Guard: Захист диска, механізм закрывающий пильный диск сверху для предотобертання случайного касания.

Crosscut: Поперечное пиление, операция пиления, использующая угловой упор для пиления заготовки поперек волокон.

Dado: Паз в деревянной детали (поперек волокон).

Dado Blade: Специальная (двойная) дискова пила для выборки пазов.

Dado Cut: Вырезание паза в деревянной детали.

Groove: Паз вдоль волокон деревянной детали (доски).

Freehand: Перемещение заготовки руками без использования вспомогательных защитных пристосувань (опасное нерекомендуемое действие).

Kerf: Пропил, сделанный пилкою.

Kickback: Обратный выброс заготовки в процессе пиления опасный для оператора. Происходит когда заготовку заклинивает пильным диском по нескольким причинам. Смотрите инструкцию.

Miter Gauge: Угловой упор - пристрій для поперечного пиления і пиления под углом.

Non-Through Cut: Не сквозной пропил. Деление - операция пиления, в которой толстые доски распиливаются на несколько тонких за два прохода. При етом защита диска і расклинивающий нож демонтируются.

Push Board/Push Stick: Толкатель, инструмент для безопасного проталкивания детали во время операции пиления.

Rabbet: Шпунт - продольная выемка вдоль края деревянной детали (доски)

Rip Cut: Пропил, сделанный вдоль волокон заготовки.

Riving Knife: Расклинивающий нож. Металлическая пластина зафиксированная за пильным диском, предотвращающая заклинивание пильного диска.

Standard Kerf: Стандартный пропил сделанный стандартной пилкою.

Through Sawing: Сквозной пропил.

JPS-10TS Циркулярная пила. Відеоролик

Технічні характеристики циркулярной пилы JPS-10TS

Наименование параметра	JPS-10TS
Основні параметри
Частота обертання шпинделя диска (на холостом ходу), об/мин	4000
Наружный диаметр пильного диска, мм	250
Посадочный диаметр диска, мм	30
Максимальная глубина пиления под углом 90 град, мм	80
Максимальная глубина пиления под углом 45 град в дереве, мм	54
Угол наклона шпинделя диска, град	0..45
Диаметр патрубка для пылесборника, мм	100
Розміри робочого стола (ДхШ), мм	685 х 508
Выдвижное удлинение робочого стола (слева) (ДхШ), мм	685 х 305
Расширение робочого стола (справа) (ДхШ), мм	685 х 305
Максимальная ширина заготовки при пилении з параллельным упором слева, мм	305
Максимальная ширина заготовки при пилении з параллельным упором справа, мм	760
Материал основного стола	отшлифованный чугун
Материал цапфы	чугун
Материал закрытого корпуса	сталь
Материал расширения стола	чугун
Електроустаткування пилы
Род тока питающей сети	220В / 380В 50Гц
Количество електродвигателей на станке, шт	1
Тип електродвигуна	Асинхронный
Потребляемая (выходная) мощность (230 В), кВт	2,4 (1,3)
Потребляемая (выходная) мощность (380 В), кВт	3,2 (1,9)
Габарит і масса пилы
Габарит упаковки пилы (длина х ширина х высота), мм	1524 х 685 х 1016
Масса пилы, кг	140
