JPT-10B Верстат фуговально-рейсмусовый деревообрабатывающий
Схеми, опис, характеристики

Відомості про виробника фуговально-рейсмусового верстата Jet JPT-10B

Поставщиком фуговально-рейсмусового деревообрабатывающего верстата Jet JPT-10B является JPW Tools AG Швейцария, которое является дочерним предприятием акционерного общества Walter Meier (Tool) AG. Адрес сайта: www.jettools.com

На территории России продукцию компании Jet ексклюзивно представляет компания ИТА-СПб г.Санкт-Петербург, основанная в 2004-ом году, как дочернее подразделение, наделенное всеми правами по продаже, продвижению і техническому обслуговування.

JPT-10B Верстат фуговально-рейсмусовый деревообрабатывающий переносной електрический. Назначение, область применения

фуговально-рейсмусовый деревообрабатывающий верстат «JPT-10B» (далее верстат) предназначен для строгания заготовок из древесины в предварительно заданные розміри. Машина не рассчитана на работу при непрерывном производстве.

Верстат JPT-10B предназначен для индивидуальной експлуатации і совмещает в себе две самые востребованные функции: фугование і рейсмусование.

Jet JPT-10B комплектуется мощным і «тяговитым» коллекторным двигателем, который обеспечивает высокую производительность. Моторы етого типа требовательны к соблюдению температурного режима, поетому верстат оснащен датчиком перегрева, отключающим питание, когда нужен перерыв на охолодження.

На верхнем столе производят фугование или строгание под углом з использованием параллельного упора, который регулируется в диапазоне от 0 до 45°. Максимальная величина съема материала 3 мм. Для рейсмусования (калибрования деталей по толщине) предназначен нижний стол і пристрій автоподачі заготовок. В данном случае максимальная глубина строгания за один проход составляет 2 мм.

Обладая широкой функциональностью і високою производительностью, верстат весит немногим более 30 кг і остается мобильным: его можно взять на стройку или в одиночку перемещать по мастерской. Предусмотрена установка на пол (открытая подставка входит в стандартную комплектацию) или на верстак. При експлуатации верстата следует учитывать, что точная і безотказная робота возможна только при качественном стружкоудалении, например, з помощью вытяжных установок Jet.

На верстатах не допускается обработка металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов.

Верстат работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

Особливості конструкції фуговально-рейсмусового деревообрабатывающего верстата JPT-10B

Строгание - фугование

• Наличие системы отключения при перегрузке
• Регулювання глубины фугования
• Регулируемый фуговальный упор для строгания под углом
• Регулируемое ограждение ножевого вала для безопасности
• Фуговальные столы из алюминиевого литья для жесткости
• Фуговальный упор из алюминиевого профиля

Строгание в размер - Рейсмусование

• Регулювання высоты строгания вращающейся рукояткой

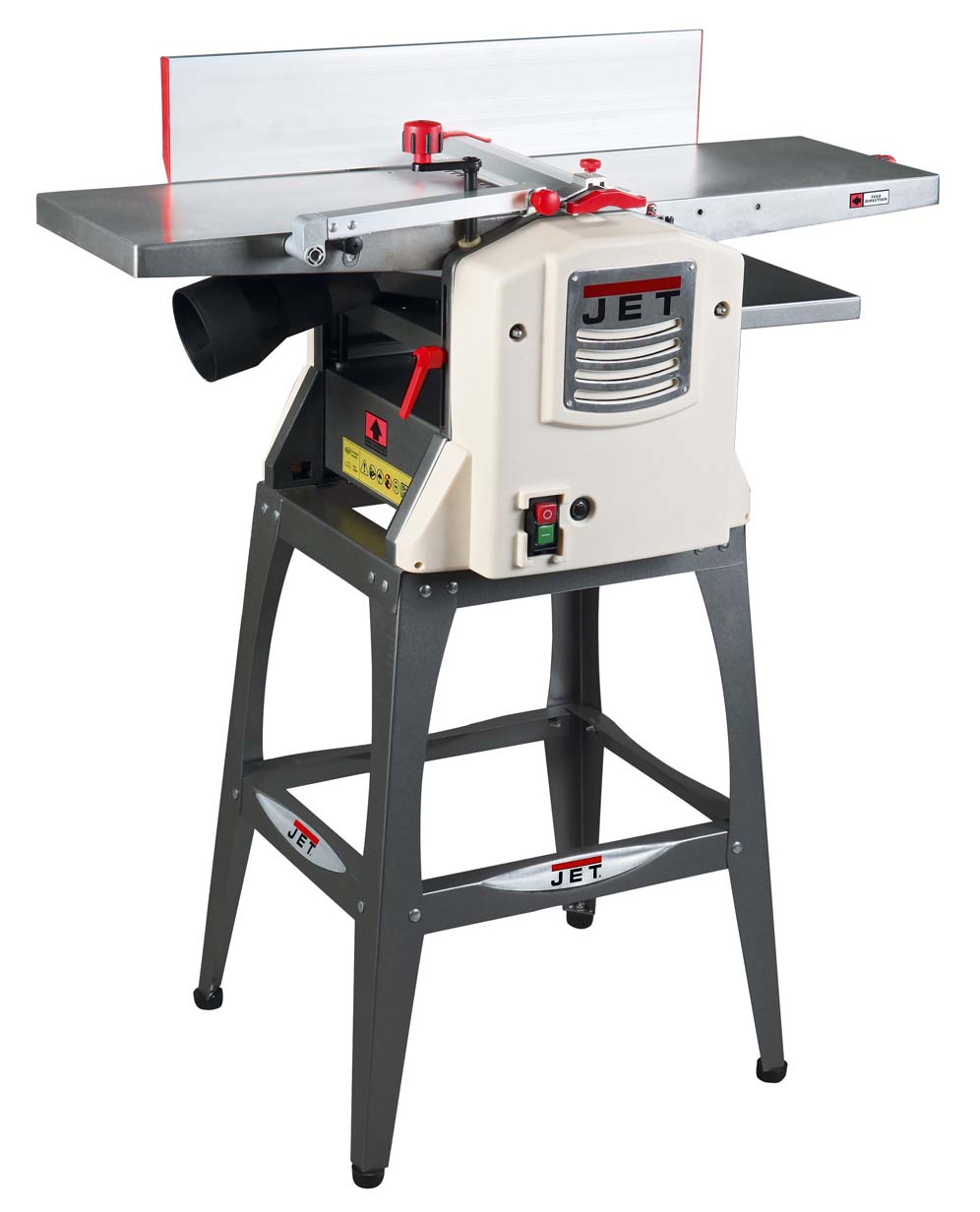

JPT-10B Загальний вигляд фуговально-рейсмусового деревообрабатывающего верстата

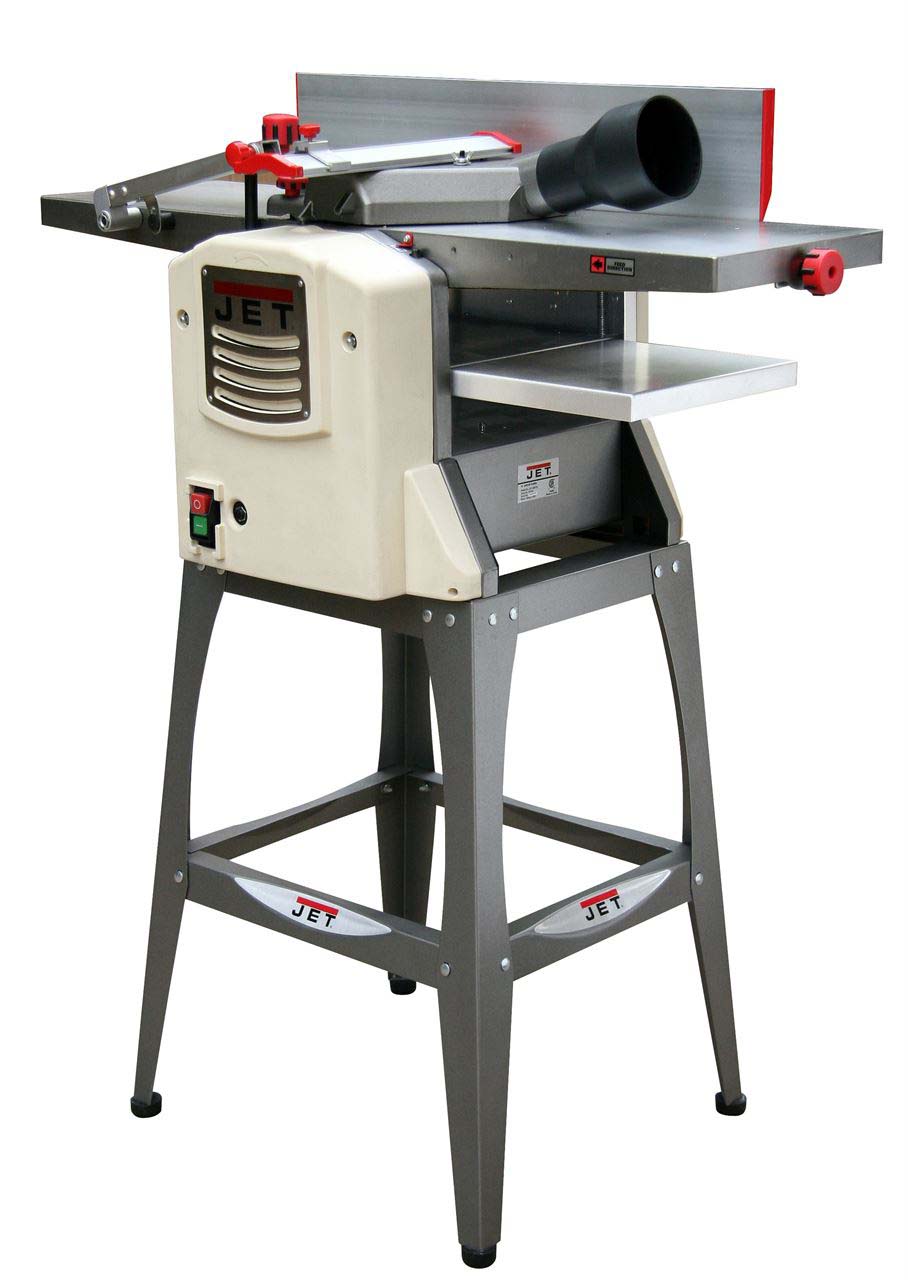

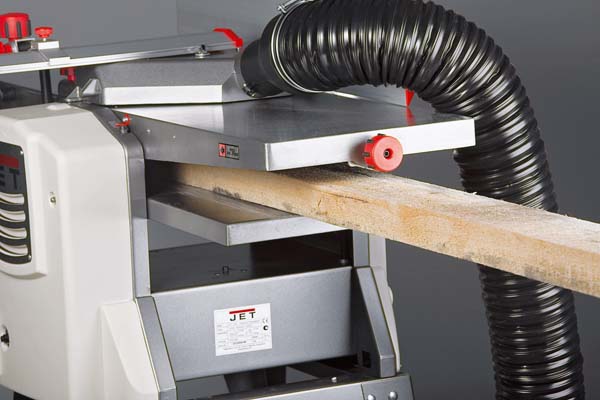

JPT-10B фото верстата фуговально-рейсмусового. Дивитись у збільшеному масштабі

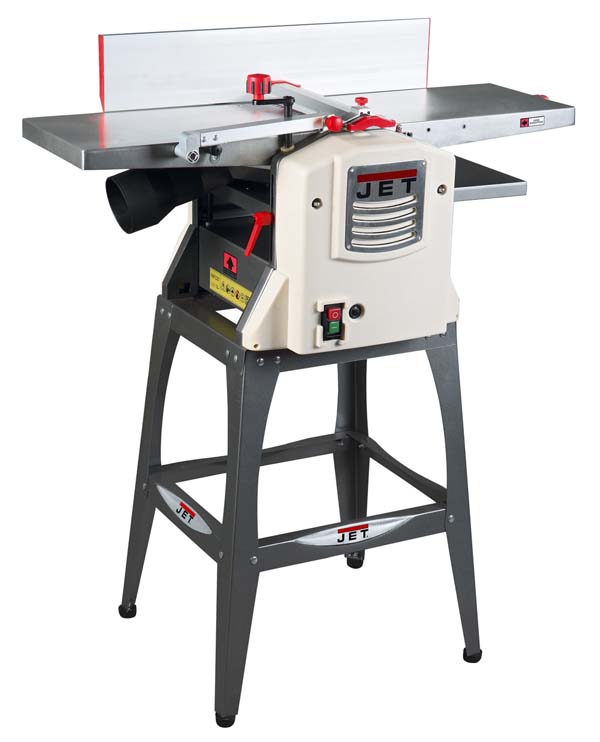

JPT-10B фото верстата фуговально-рейсмусового. Дивитись у збільшеному масштабі

JPT-10B Загальний вигляд фуговального деревообрабатывающего верстата

JPT-10B Загальний вигляд рейсмусового деревообрабатывающего верстата

Комплект поставки рейсмусового верстата JPT-10B

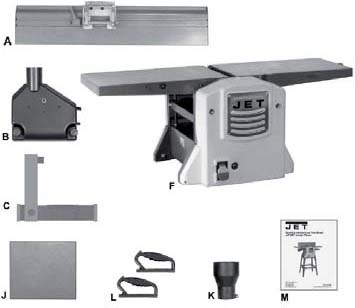

Список комплекта поставки рейсмусового верстата JPT-10B

• Комплект ножей (установлен на валу)
• Фуговальный упор
• Ограждение ножевого вала
• Комплект опорных ног для напольной установки


• Фуговально-строгальный блок (F)
• Ограждение для фугования (A)
• Ограждение режущего блока (C)
• Удлинение для выхода деталей (J)
• Лоток для сбора пыли і отходов (B)
• Переходник под шланг 57/100 мм (K)
• 2 толкателя (L)
• Коленчатый рычаг регулировки толщины строгания (S)
• Калибр регулировки ножей (P)
• Опорные ножки верстата (D, E, G, H, N)
• 4 резиновые подставки (LL)
• Руководство по експлуатации і перечень запасных частин (M)
• Ручки і рукоятки (R, S, T, U, V)
• Руководство по експлуатации і перечень запасных частин (M)
• Крепеж

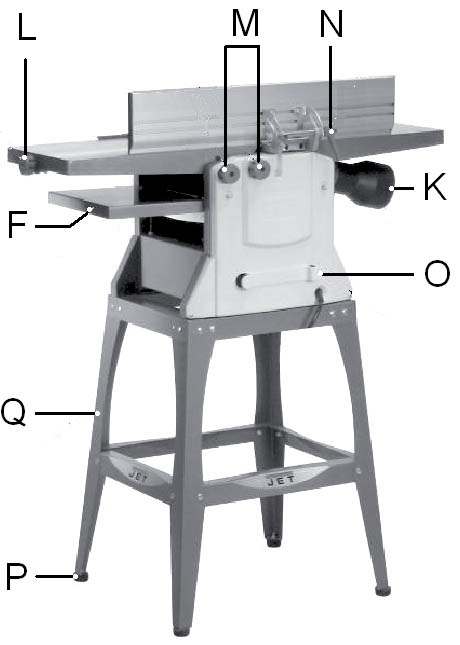

Розташування складових частин рейсмусового верстата JPT-10B

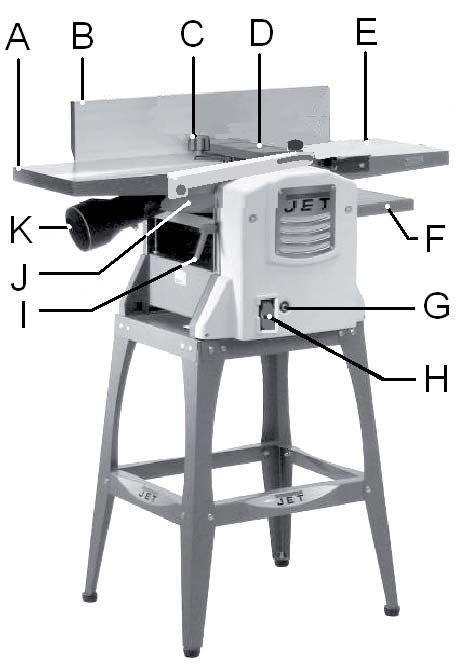

Список вузлів рейсмусового верстата JPT-10B

1. A - Стол выхода деталей
2. B - Ограждение для фугования
3. C - Коленчатый рычаг регулировки толщины строгания
4. D - Ограждение режущего блока
5. E - Стол подачі деталей
6. F - Удлинение для выхода деталей
7. G - Відключення по перегрузке
8. H - Выключатель
9. I - Ручка блокировки положения стола
10. J - Лоток для сбора пыли і отходов
11. K - Переходник под шланг

Розташування складових частин рейсмусового верстата JPT-10B

Список вузлів рейсмусового верстата JPT-10B

1. L - Ручка регулировки положения подающего стола
2. M - Ручки блокировки положения стола подачі деталей
3. N - Ручка регулировки наклона ограждения для фугования
4. O - Крючки для хранения кабеля електроживлення
5. P - Резиновая подставка
6. Q - Опорная ножка

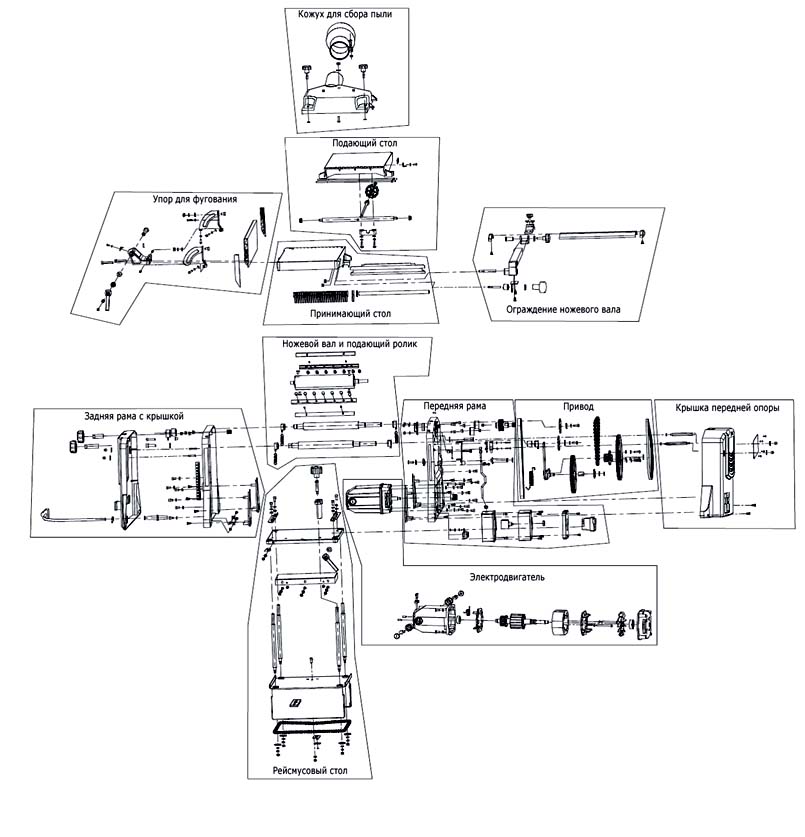

Деталировка фуговально-рейсмусового верстата JPT-10B

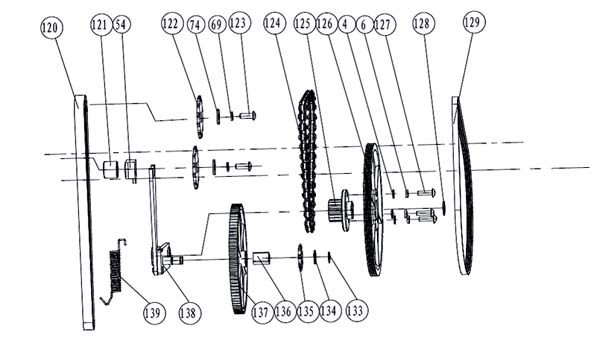

Схема і детали сборки приводу фуговально-рейсмусового верстата JPT-10B

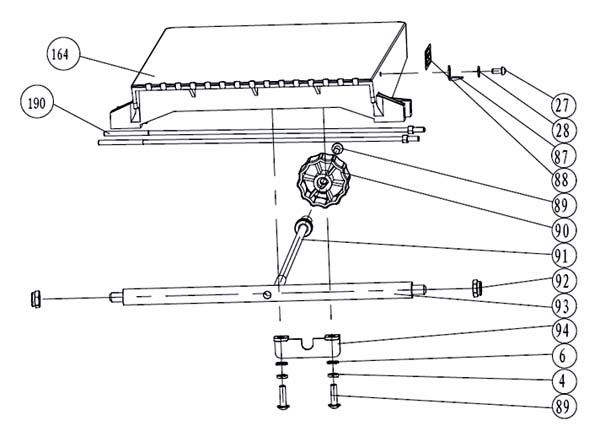

Схема і детали сборки подающего стола фуговально-рейсмусового верстата JPT-10B

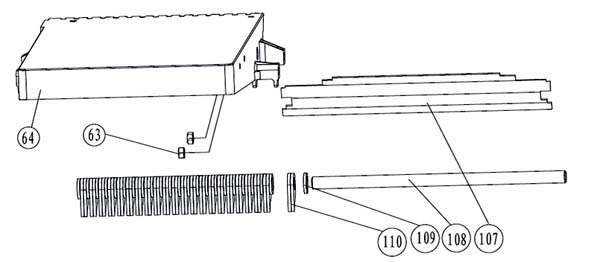

Схема і детали сборки принимающего стола фуговально-рейсмусового верстата JPT-10B

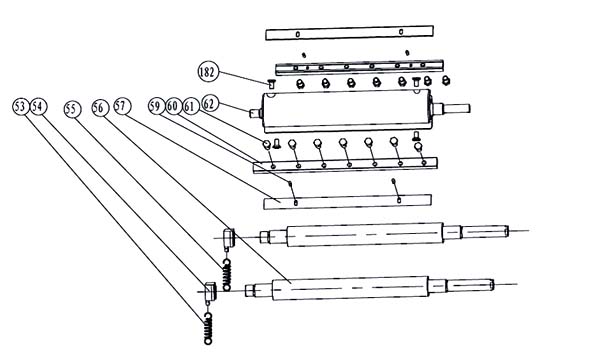

Схема і детали сборки ножевого вала і подающего ролика фуговально-рейсмусового верстата JPT-10B

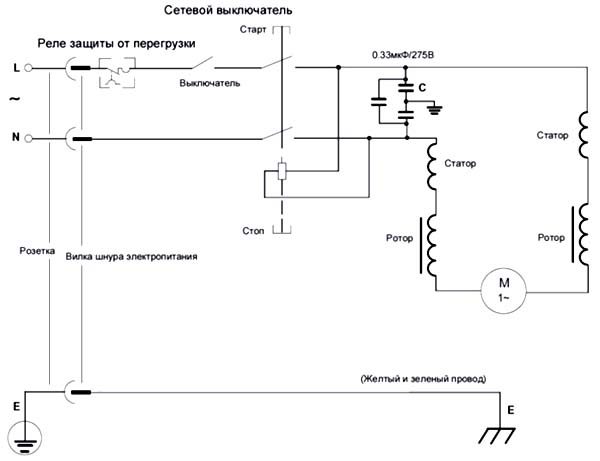

Схема електрична принципова фуговально-рейсмусового верстата JPT-10B

JPT-10B Верстат фуговально-рейсмусовый деревообрабатывающий. Відеоролик

Обзор

Технічні характеристики рейсмусового верстата JPT-10B

Наименование параметра	JPT-10B
Строгание. Основні параметри
Максимальная ширина строгания, мм	254
Частота обертання строгального вала (на холостом ходу), об/мин.	9000
Количество строгальных ножей на строгальном валу	2
Максимальная глубина строгания макс, мм	3,0
Длина ножа, мм	260
Толщина ножа, мм	1,5
Длина стола, мм	945
Высота над полом, мм	998
Строгание в размер - рейсмус. Основні параметри
Максимальная ширина строгания, мм	254
Диапазон толщины обрабатываемых заготовок, мм	5..120
Скорость механической подачі заготовки, м/мин	6
Минимальная длина обрабатываемой заготовки, мм	160
Длина робочого стола, мм	305
Максимальная глубина строгания, мм	2,0
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Количество електродвигателей на станке, шт	1
Електродвигун - номинальная мощность, кВт	1,5
Опорный ток, А	6,5
Тип електродвигуна	Коллекторный
Плавкий предохранитель, А	16
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм	980 х 470 х 1120
Масса верстата, кг	34
