НГ5222 Пресс-ножницы комбинированные
Схеми, опис, характеристики

Відомості про виробника пресс-ножниц НГ5222

Изготовителем і разработчиком пресс-ножниц НГ5222 является Кувандыкский завод кузнечно-прессового оборудования «Долина», основанный в 1941 году.

НГ5222 Пресс-ножницы комбинированные. Назначение і область применения

Пресс-ножницы комбинированные НГ5222 служат для отрезки полосового, сортового і фасонного проката і пробивки отверстий в листовом, полосовом і фасонном прокате, а также для выполнения зарубочных операций.

Пресс-ножницы НГ5222 могут найти применение на машиностроительных, ремонтных і других заводах, при експлуатации в климатических зонах з умеренным і холодным климатом виконання УХЛ, сухим і влажным тропическим климатом - виконання О, категория розміщення 4 по ГОСТ15150-69.

Дополнительное требование: нижнее значение температуры воздуха должно быть не менее +5°С

Пресс-ножницы комбинированные НГ5222 з четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной переналаштування ножниц, в любой післядовательности і без смены инструмента, что обеспечивает гибкую і економичную обработку проката, как в крупном машиностроительном производстве, так і любой ремонтной мастерской.

Пресс-ножницы комбинированные НГ5222 производят:

• резка листового металла, резка полосы;
• пробивка пазов треугольной і прямоугольной формы;
• отрезка круга;
• отрезка уголка, швеллера, двутавра, шахтного профиля;
• пробивка отверстий круглой, прямоугольной, квадратной і любой другой формы.

Станина сварной конструкції, состоит из переднего і заднего листов, приваренных к основанию.

Для установки приводных валов і приводов секций в станине выполнены четыре расточки.

Привід сортолистовой і дыропробивной секций от електродвигуна через клиноременную і зубчатую передачи на ексцентриковый вал секций. Рычаг зарубочного пристроя связан при помощи тяги з ползуном сортолистовои секции.

Ползун дыропробивной секции уравновешивается пружинными уравновешивателями.

Механізм центрирования предназначен для выполнения операции наметки путем переміщення з помощью рукоятки пуансонодержателя з пуансоном.

Инструмент реза уголка, круга і квадрата состоит из подвижной і нерухомою плит. Подвижная плита крепится в гнездо ползуна сортолистовой секции, нерухома — в гнезде станины Г-образ-ными пружинами.

Листовой і зарубочный инструмент состоит из двух подвижных і трех неподвижных ножей.

Подвижные ножи — гильотинный для резки листового материала і прямоугольный — для прямоугольной зарубки.

Инструмент дыропробивной секции состоит из пуансона і матрицы. Пуансон крепится через пуансонодержатель к ползуну, а матрица — к корпусу дыропробивного приспособления.

Пресс-ножницы имеют три рабочих места, обслуживаемые одним оператором.

Електросхема обеспечивает работу пресс-ножниц па непрерывных і одиночных ходух.

Керування кнопкове і педальное.

Смазка густая, комбинированная.

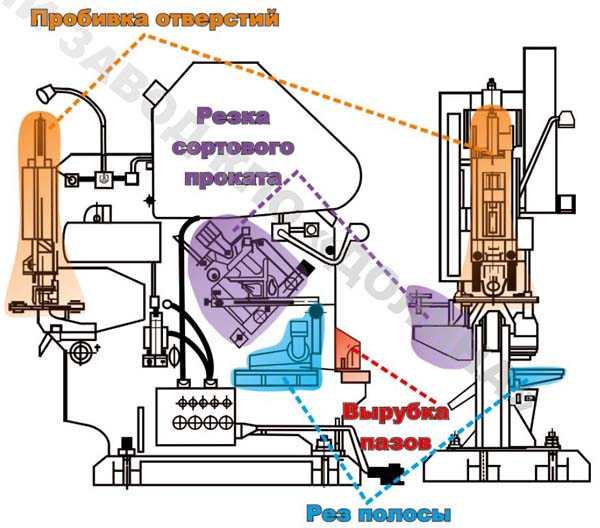

Рабочие зоны комбинированных пресс-ножниц НГ5222

Рабочие зоны комбинированных пресс-ножниц нг5222

Виды операций комбинированных пресс-ножниц НГ5222

Пресс-ножницы НГ5222 комбинированные производят:

1. Секция резки сортового проката - отрезка уголка, круга, швеллера, двутавра, шахтного профиля. Отрезка проката без разметки до 1000 мм по упору
2. Секция резки полосы, листа - отрезка полосы осуществляется под различными углами
3. Секция пробивки отверстий - пробивка отверстий круглой, прямоугольной, квадратной і любой другой формы в листовом і фасонном прокате
4. Секция вырубки пазов - пробивка открытых пазов треугольной і прямоугольной формы

Конструкція пресс-ножниц і множество варіантівдополнительной оснастки позволяют использовать пресс-ножницы для обробки проката различного профиля і разных параметров.

Для облегчения переміщення полосового, сортового і фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного моделі МРП.

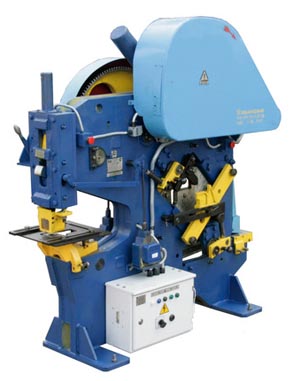

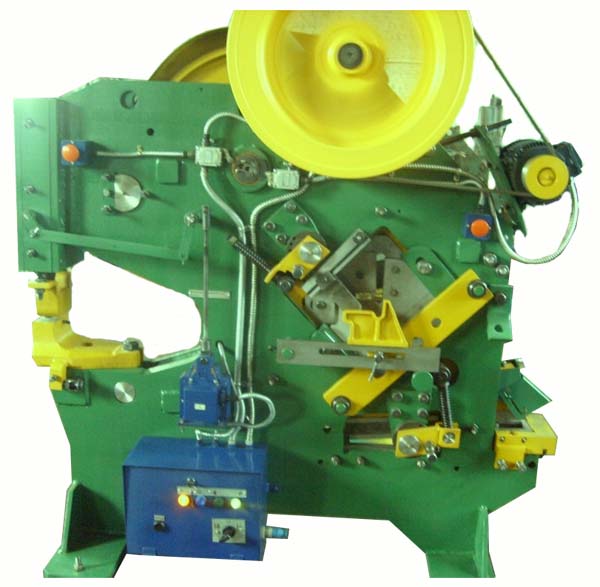

НГ5222 Загальний вигляд комбинированных пресс-ножниц

Фото комбинированных пресс-ножниц нг5222

Фото комбинированных пресс-ножниц нг5222

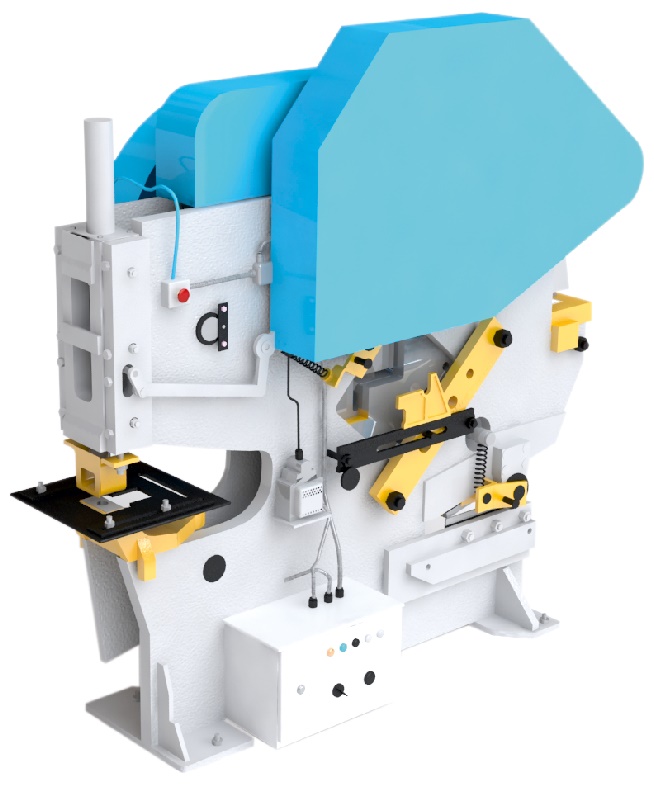

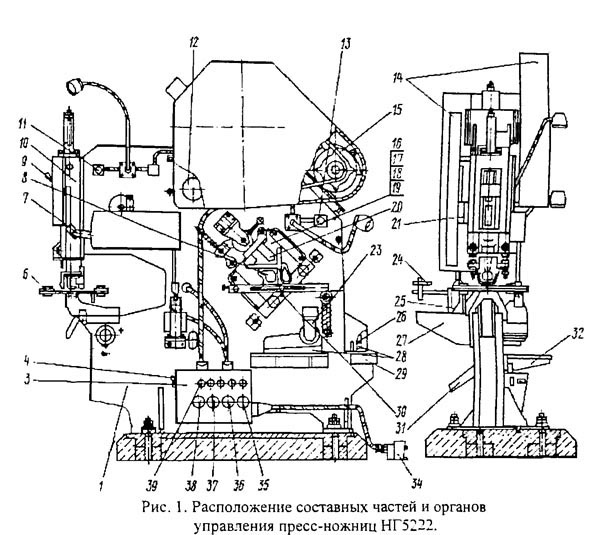

НГ5222 Складні частини комбинированных пресс-ножниц

Основні вузли пресс-ножниц нг5222

НГ5222 Специфікація складових частин і органів керування комбинированных пресс-ножниц

• 1. Станина - НГ5222-11-001
• 3. Електроустаткування - НГ5222-91Д-001
• 4. Вводный выключатель
• 6. Стол дыропробивного пресса - НГ5223-69-001
• 7. Керування дыропробивным прессом - НВ5221Б-42-001
• 8. * Приспособление для резки специального проката - НВ5221-52-001
• 9. Механізм центрирования - НВ5221Б-47-001. Рукоятка механізма центрирования
• 10. Пресс дыропробивной - НГ5222-32-001
• 11. Кнопка ОБЩИЙ СТОП
• 12. Кулачки керування електромагнитами
• 13. Кнопка ОБЩИЙ СТОП 30 Рукоятка фиксации плиты
• 14. Ограждение - НВ5221Б-71-001
• 15. Привід - НВ5221Б-21-001
• 16. Нож-плита подвижная - НВ5221Б-63-001
• 17. Нож-плита нерухома - НВ5221-61-001
• 18. * Нож-плита нерухома для резки швеллера і двутавра - НВ5221Б-64А-001
• 19. * Нож-плита подвижная для резки швеллера і двутавра - НВ5221Б-65-001
• 20. Прижим сортовой секции - НВ5221-51Б-001
• 21. Смазка - НВ5221-81-001*
• 23. Прижим - НВ5221Б-45-001
• 24. * Упор для отрезки мерных заготовок - НВ5222-43-001
• 25. Керування сортовой секцией - НВ5221Б-41-001
• 26. Сортовая секция - НВ5221Б-31-001
• 27. * Пристрій для пробивки отверстий з определенным шагом - НВ5222-56-001
• 28. Инструмент зарубочный і для отрезки полосы - НВ5221Б-62-001
• 29. Приспособление для пробивки пазов прямоугольной формы - НР5222-53А-001
• 31. Лоток - НВ5221Б-69-001
• 32. Стол - НВ5221Б-68-001
• 34. Педаль увімкнення ползуна сортовой секции і пресса дыропробивного
• 37. Переключатель подачі напряжения пресса дыропробивного і сортовой секции
• 38. Кнопка пуска електродвигуна
• 39. Лампы сигнальные

* Поставляются за отдельную плату

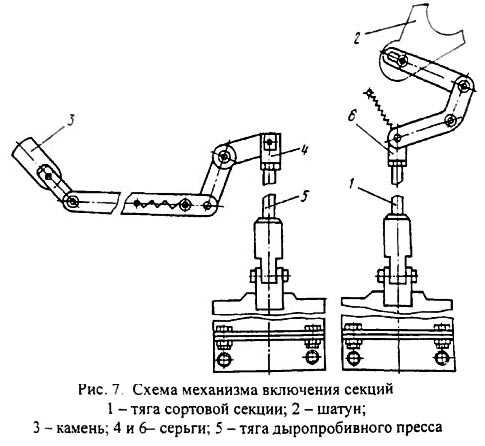

Схема увімкнення дыропробивного пресса і сортовой секции пресс-ножниц НГ5222

Схема увімкнення дыропробивного пресса нг5222

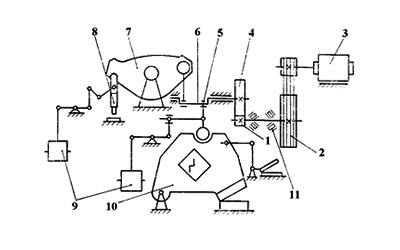

Кінематична схема пресс-ножниц НГ5222

Кінематична схема пресс-ножниц нг5222

Загальний принцип роботи пресс-ножниц і конструкция комбинированных пресс-ножниц НГ5222

Привід пресс-ножниц осуществляется от електродвигуна 3 через клиноременную передачу (обозначение ремня приведено в приложении А), маховик 2 і одноступенчатую зубчатую передачу 1, 4 к ексцентриковому валу 6. Зубчатая пара 1, 4 прямозубая, цилиндрическая. Опорные шейки вал-шестерни установлены в підшипниках (обозначение підшибників приведено в приложении Б)

Вал-шестерня Z1=14 имеет ширину обода 85 мм і изготовлена из стали 40Х ГОСТ4543-71 (твердость 240...260 НВ), колесо Z2=126 - ширину обода 80 мм і изготовлено из стали 35Л ГОСТ977-88.

Рух на ползун 10 сортовой секции передається через шатун 5, на ползун 8 пресса для пробивки отверстий через балансир 7 і западающий камень.

Исполнительные механізмы включаются і выключаются через систему рычагов, связанных з одной стороны з шатуном і западающим камнем, а з другой стороны - з електромагнитами 9.

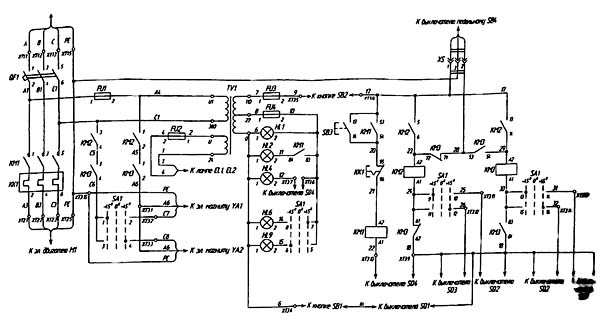

Схема електрична принципова комбинированных пресс-ножниц НГ5222

Електрична схема комбинированных пресс-ножниц нг5222

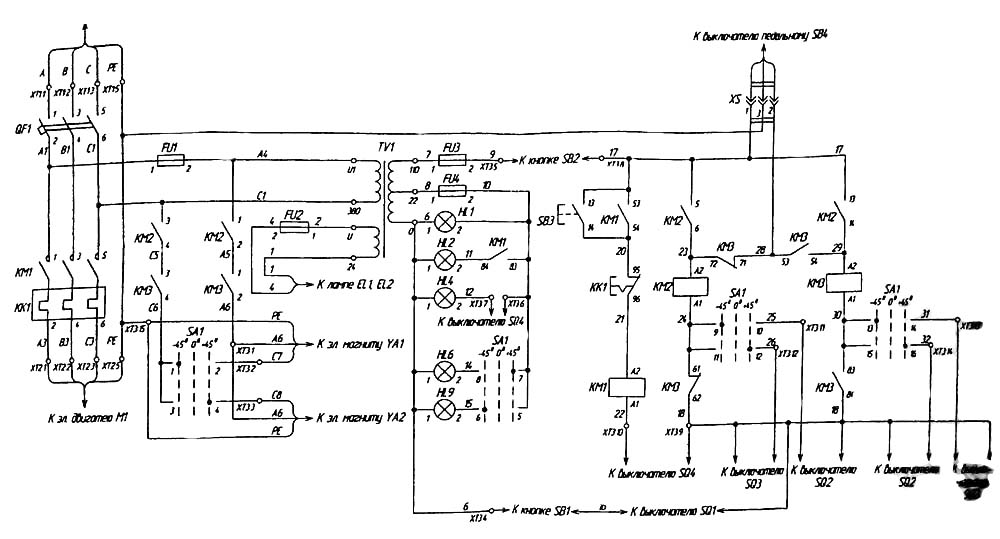

Схема електрична принципова комбинированных пресс-ножниц НГ5222. Дивитись у збільшеному масштабі

Ножи к ножницам для резки сортового проката. Технічні требования

Ножи для пресс ножниц изготавливаются по ГОСТ 25454-82 Ножи к ножницам для резки сортового проката. Технічні требования

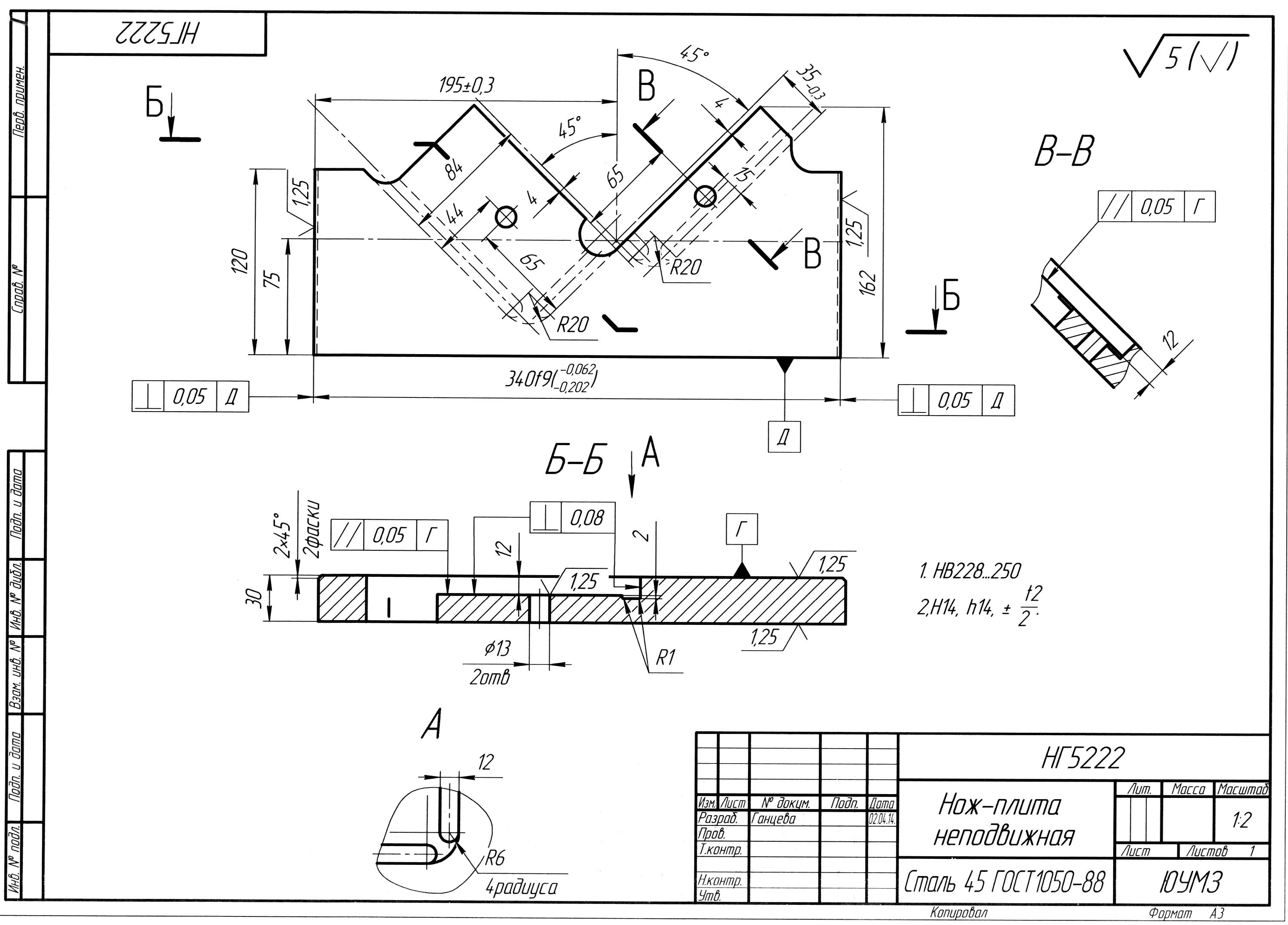

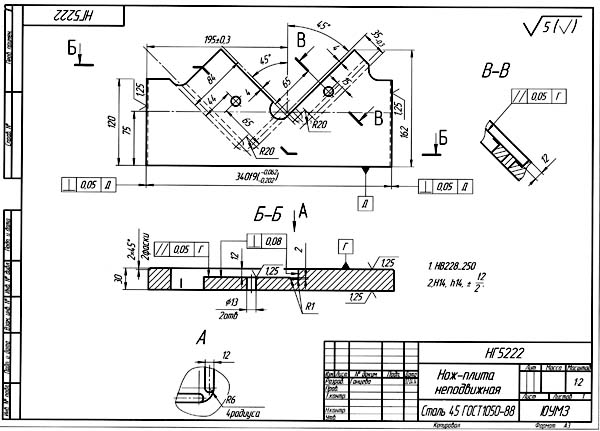

Нож-плита нерухома для нг5222

Нож-плита нерухома для нг5222. Дивитись у збільшеному масштабі

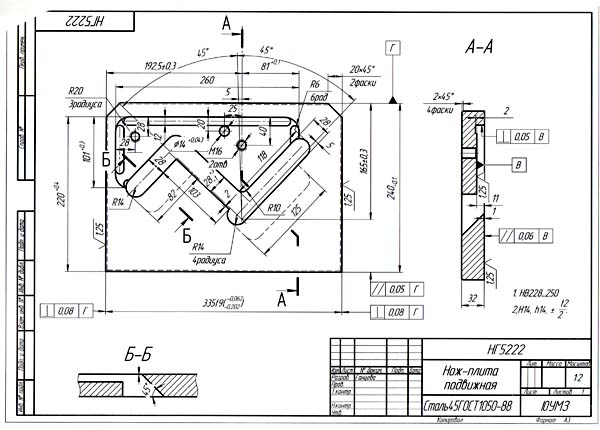

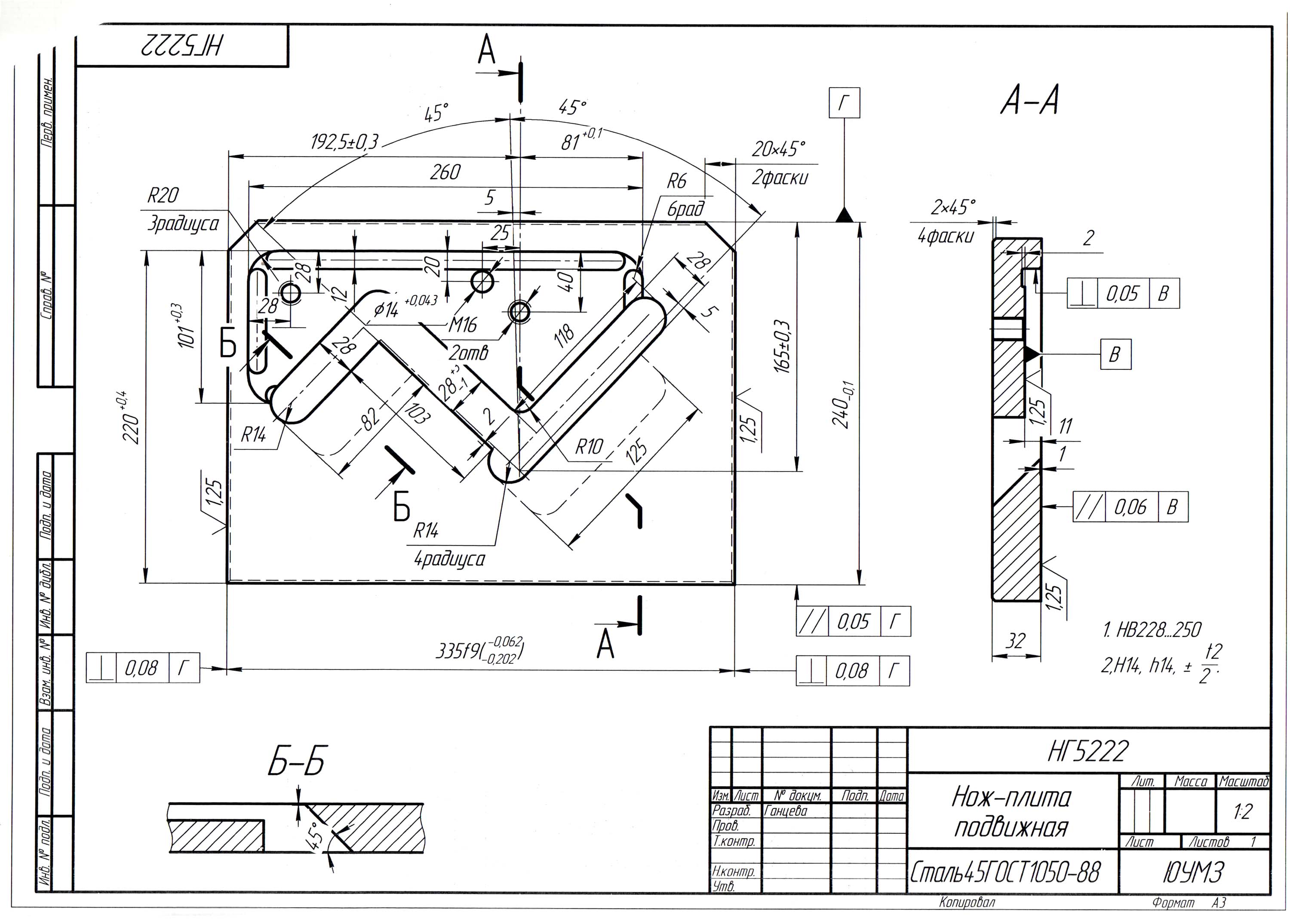

Нож-плита подвижная для нг5222

Нож-плита подвижная для нг5222. Дивитись у збільшеному масштабі

• Ножи не должны мати трещин, заусенцев, раковин, острых углов і кромок (кроме режущих);
• Поверхности, образующие режущую кромку не должны мати задиров, прижогов;
• Режущая кромка не должна быть затуплена, выкрошена, не должна мати забоин;
• Ножи должны изготавливаться из стали марок:
• Х12Ф1, ХБФ по ГОСТ 5990-73 для холодной резки стали
• Р6М5 по ГОСТ 19256-73, 4Х5В2ФС по ГОСТ 5990-73 для горячей резки стали
• Твердость ножей должна быть HRC = 50...56
• Допускается по согласованию з потребителем изготовлять ножи из других марок стали, не снижающих качества ножей
• Параметри шероховатости Ra поверхностей ножей не должны превышать следующих значений:
  • Поверхности, образующие режущую кромку (передняя, задня) і опорные поверхности - 1,25 мкм
  • Поверхности крепления і фасок - 20 мкм
  • Остальные поверхности - 10 мкм

НГ5222 пресс-ножницы комбинированные. Відеоролик.

Технічні характеристики комбинированных пресс-ножниц НГ5222

Наименование параметра	НГ5222	НГ5223	НГ5224
Основні параметри пресс-ножниц
Наибольшие розміри обрабатываемой полосы (толщина х ширина), мм	16 х 150	18 х 190	28 х 200
Наибольшие розміри обрабатываемого круга (диаметр), мм	45	50	67
Наибольшие розміри уголка под 90°, мм	125 х 125 х 12	125 х 125 х 14	160 х 160 х 20
Наибольшие розміри уголка под 45°, мм	90 х 90 х 9	100 х 100 х 10	125 х 125 х 14
Наибольшие розміри швеллера, номер профиля	5..18У	5..18аУ	5..30У
Наибольшие розміри двутавра, номер профиля	10..18	10..18	10..30
Наибольший диаметр пробиваемого отверстия, мм	30 х 16	32 х 16	40 х 25
Наибольшие розміри пробиваемых пазов (длина х ширина х толщина), мм	70 х 65 х 10	80 х 65 х 10	100 х 85 х 16
Число ходов ножа в минуту не более	18	17	14
Наибольшая длина разрезаемых листов по заднему упору, мм	70..1000	70..1000	130..1000
Номинальное усилие реза, кН	560	630	1250
Електродвигун, кВт	5,5	5,5	11
Габарит і масса пресс-ножниц
Габарит пресс-ножниц (длина х ширина х высота), мм	1900 х 1660 х 1950	1800 х 1700 х 1865	2735 х 1760 х 2445
Масса пресс-ножниц, кг	1940	2210	7050
