НВ5221 Пресс-ножницы комбинированные
Схеми, опис, характеристики

Відомості про виробника пресс-ножниц НВ5221

Изготовителем пресс-ножниц НВ5221 является Кувандыкский завод кузнечно-прессового оборудования «Долина», основанный в 1941 году.

НВ5221 пресс-ножницы комбинированные. Назначение, область применения

Пресс-ножницы комбинированные моделі НВ5221 служат для отрезки полосового, сортового і фасонного проката і пробивки отверстий в листовом, полосовом і фасонном прокате, а также для вырубки открытых пазов..

Комбинированные пресс-ножницы НВ5221 могут найти применение на машиностроительных, ремонтных і других заводах, при експлуатации в климатических зонах з умеренным і холодным климатом виконання УХЛ, сухим і влажным тропическим климатом - виконання О, категория розміщення 4 по ГОСТ15150-69.

Пресс-ножницы НВ5221 комбинированные з четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной переналаштування ножниц, в любой післядовательности і без смены инструмента, что обеспечивает гибкую і економичную обработку проката, как в крупном машиностроительном производстве, так і любой ремонтной мастерской.

Ножницы комбинированные НВ5221 производят наступні операции:

• резка листового металла, резка полосы;
• пробивка пазов треугольной і прямоугольной формы;
• отрезка круга;
• отрезка уголка, швеллера, двутавра, шахтного профиля;
• пробивка отверстий круглой, прямоугольной, квадратной і любой другой формы.

Опис конструкції пресс ножниц НВ 5221

Машина НВ5221 состоит из функциональных секций:

1. Сортовая секция
2. Дыропробивная секция
3. Полосовая секция
4. Зарубочная секция

Станина, сваренная из двух вертикальних листов - переднего і заднего, приваренных к основанию і соединенных проставками. Для установки приводных валов, приводов секций і направляючих ползуна в станине выполнены четыре расточки і окно для монтажа инструментальных плит.

Привід пресс-ножниц осуществляется от електродвигуна через клиноременную передачу, маховик і одноступенчатую зубчатую передачу к ексцентриковому валу. Зубчатая передача прямозубая, цилиндрическая. Рух на ползун сортовой секции передається через шатун, на ползун пресса для пробивки отверстий — через балансир і западающий камень.

Привід сортолистовой і дыропробивной секций от електродвигуна через клиноременную і зубчатую передачи на ексцентриковый вал секций. Рычаг зарубочного пристроя связан при помощи тяги з ползуном сортолистовой секции.

Ползун сортолистовой секции установлен на оси качения, закрепленной втулкой в расточке станин (ось ексцентрична, что позволяет совмещать окна станины). Ползун перемещается в текстолитовых направляючих, з помощью которых регулируют зазор между подвижными і неподвижными ножами.

Ползун дыропробивной секции имеет прямоугольную форму і совершает возвратно-поступательное движение. Для получения нормального зазору между направляющими і ползуном используются чугунная планка і прокладки. В нижней частини ползуна закреплен пуансон, в столе — пресс-матрица. Механізм центрирования осуществляет совмещение оси пуансона з размеченной осью пробиваемого отверстия.

Ползун дыропробивной секции уравновешивается пружинными уравновешивателями.

Механізм центрирования предназначен для выполнения операции наметки путем переміщення з помощью рукоятки пуансонодержателя з пуансоном.

Инструмент реза уголка, круга і квадрата состоит из подвижной і нерухомою плит. Подвижная плита крепится в гнездо ползуна сортолистовой секции, нерухома — в гнезде станины Г-образными пружинами.

Листовой і зарубочный инструмент состоит из двух подвижных і трех неподвижных ножей.

Подвижные ножи — гильотинный для резки листового материала і прямоугольный — для прямоугольной зарубки.

Инструмент дыропробивной секции состоит из пуансона і матрицы. Пуансон крепится через пуансонодержатель к ползуну, а матрица — к корпусу дыропробивного приспособления.

Пресс-ножницы НВ 5222 имеют три рабочих места, обслуживаемые одним оператором.

Електросхема обеспечивает работу пресс-ножниц на непрерывных, одиночных ходух і ручной проворот (наладочный режим).

Керування кнопкове і педальное.

Смазка густая, комбинированная.

Конструкція пресс-ножниц НВ5221 і множество варіантівдополнительной оснастки позволяют использовать пресс-ножницы для обробки проката различного профиля і разных параметров.

Пресс-ножницы моделі НВ5221 могут быть оснащены рольгангом і дополнительным упором для реза мерных заготовок.

Машины поставляются з инструментом. Инструмент реза уголка, круга і квадрата состоит из подвижной і нерухомою плит, подвижных і неподвижных ножей — для резки круга і квадрата.

Подвижная плита оснащена вставными ножами для реза уголка.

На подвижной плите установлен упор качественного реза, который настраивается з помощью овальных пазов так, чтобы заготовка плотно прилегла к горизонтальной полке упора. Нерухома плита оснащена ножами для реза уголка. Плиту і нож-плиту устанавливают в гнездо ползуна на сортовой секции, плиту і нож-плиту — в гнездо станины з креплением Г-образными упорами.

Листовой і зарубочный инструмент состоит из гильотинных ножей для реза полосового проката, прямоугольного подвижного ножа і трех неподвижных для выполнения прямоугольной зарубки.

Инструмент реза швеллера і двутавра состоит из подвижной і нерухомою плит, оснащенных ножами, которые меняют в зависимости от номера швеллера і двутавра. Нерухома плита оснащена четырьмя ножами, подвижная — тремя.

Пресс-ножницы НВ5221 имеют прижимы полосовой і сортовой секций. Оснащены блокирующими пристроями.

Пресс-ножницы НВ5221 устанавливаются на фундаменте или бетонной подушке.

Пресс-ножницы НВ5221 изготавливаются з параметрами по ТУ2.041-0221569-014—89, ТУ2.041-0221569-015— 89.

Климатическое виконання — УХЛ і О, категория условий хранения 4 по ГОСТ 15150—69.

Дополнительное требование: нижнее значение температуры воздуха должно быть не менее +5°С

Поставляются потребителю железнодорожным транспортом на открытом подвижном составе в собранном виде в деревянных ящиках по ГОСТ 10198—78.

Категория условий транспортирования в частини воздействия климатических факторов — 6 по ГОСТ 15150—69.

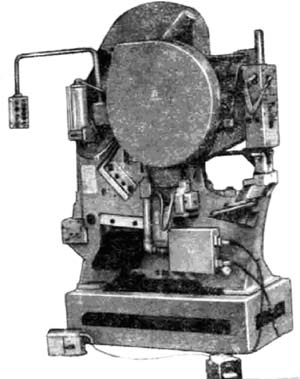

Загальний вигляд комбинированных пресс-ножниц НВ5221

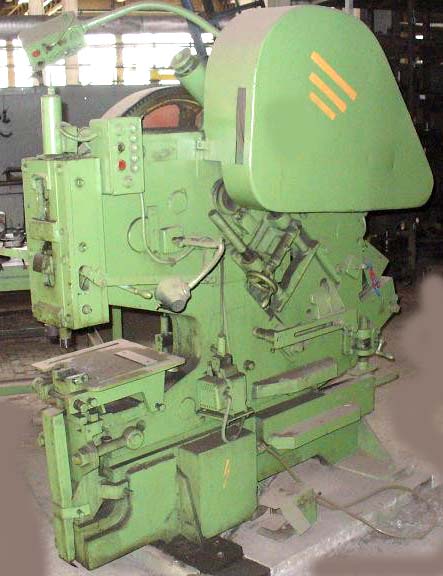

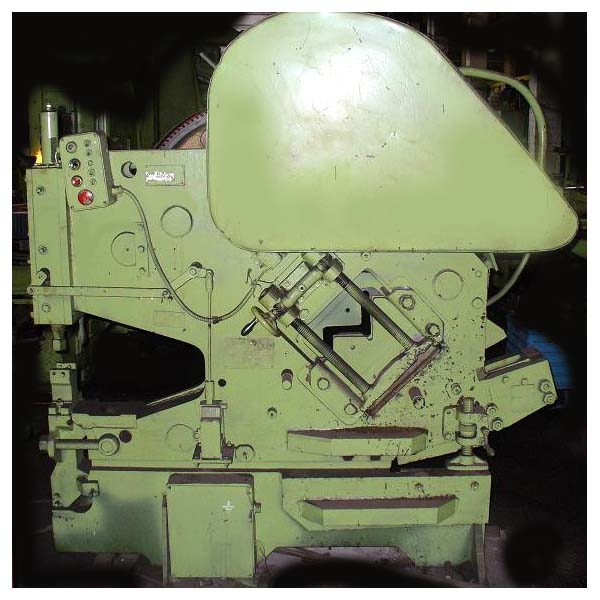

Фото комбинированных пресс-ножниц нв5221

Фото комбинированных пресс-ножниц нв5221

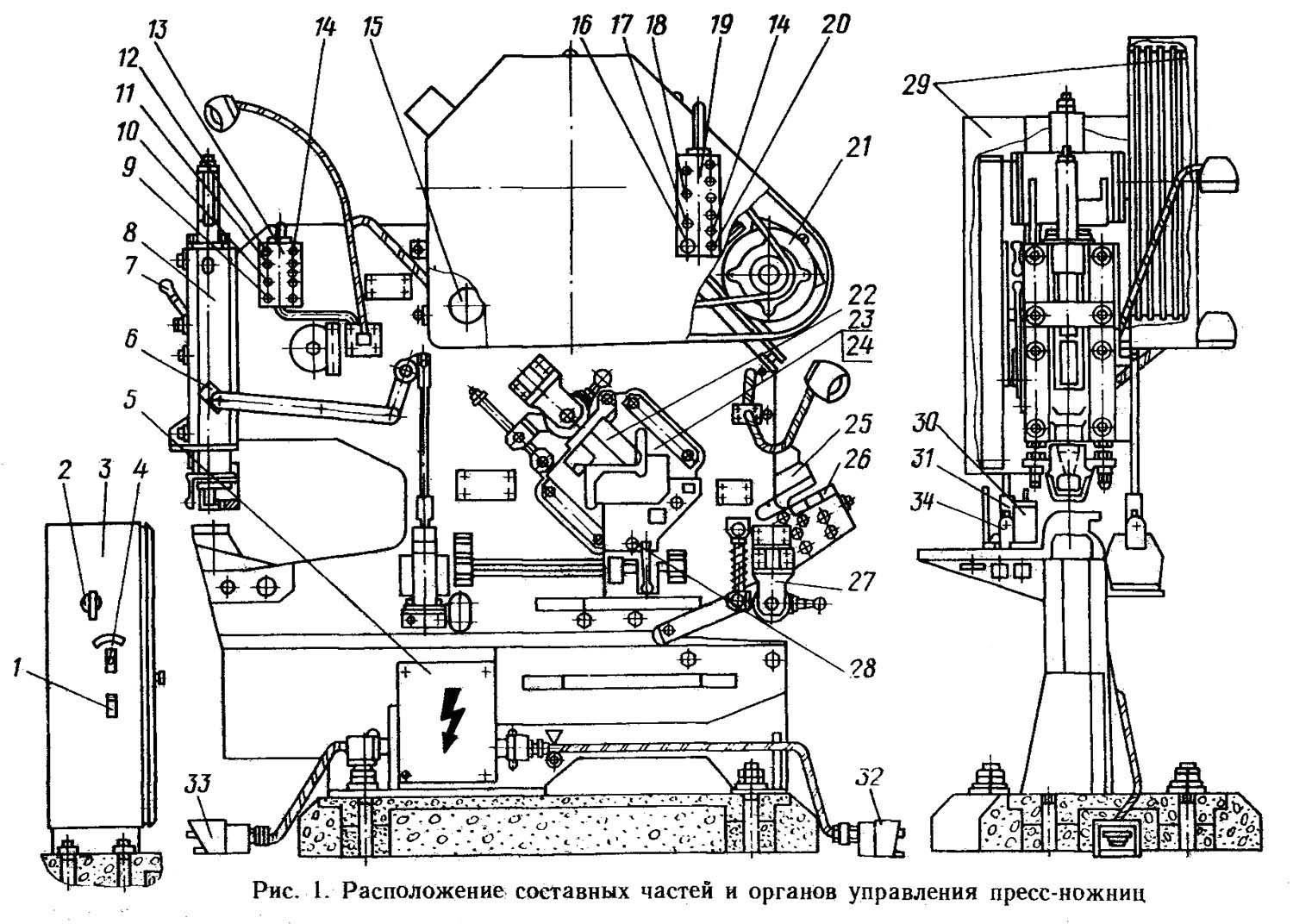

Розташування складових частин і органів керування комбинированными пресс-ножницами НВ5221

Розташування складових частин і органів керування пресс-ножницами нв5221

Розташування складових частин і органів керування пресс-ножницами НВ5221. Дивитись у збільшеному масштабі

Специфікація складових частин комбинированных пресс-ножниц НВ5221

• 3. Электрошкаф - НВ5222-92А-001
• 5. Електроустаткування - НВ5221-91А-001
• 6. Керування ползуном пресса - Н5222А-42В-001
• 7. Механізм центрирования - Н5222-47А-001
• 8. Ползун пресса для пробивки отверстий - НВ5221-32-001
• 12. Станина - НВ5221-11-001
• 13. Пульт - НВ5221-93Б-001
• 19. Пульт - НВ5222-94В-001
• 21. Привод - НВ5221-21-001
• 22. Прижим сортовой секции - НВ5221-51Б-001
• 23. Нож-плита нерухома - Н5222-61-001
• 24. Нож-плита подвижная - Н5222-62-001
• 25. Ползун сортолистовой - НВ5221-31-001
• 26. Приспособление для пробивки пазов прямоугольной формы - НВ5221-54-001
• 27. Прижим - НВ5222-45А-001
• 29. Ограждение - НВ5221-71А-001
• З0. Смазка - НВ5221-81-001
• 31. Керування ползуном сортолистовым - НВ5221-41-001
• 33. Педаль - Н5222-99-001
• 34. Упор реза мерных заготовок - - НВ5222-43-001
• — Шкаф - НВ5222-95А-001

Специфікація органів керування комбинированными пресс-ножницами НВ5221

• 1. Переключатель режимов сортовой секции
• 2. Вводной выключатель
• 4. Переключатель режимов пресса
• 7. Рукоятка механізма центрирования
• 9. Кнопка ОБЩИЙ СТОП
• 10. Кнопка виключення пресса
• 11. Кнопка увімкнення пресса
• 14. Лампы сигнальные
• 15. Кулачки керування електромагнитами
• 16. Кнопка ОБЩИЙ СТОП
• 17. Кнопка виключення сортовой секции
• 18. Кнопка увімкнення сортовой секции
• 20. Кнопка пуска електродвигуна
• 28. Рукоятка фиксации плиты
• 32. Педаль увімкнення ползуна сортовой секции
• 33. Педаль увімкнення пресса

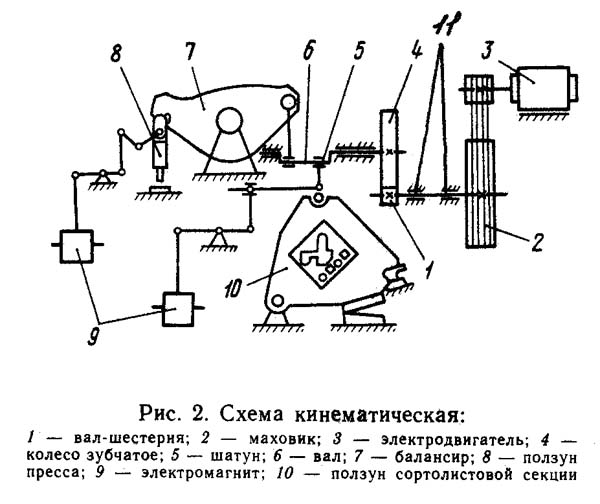

Кінематична схема пресс-ножниц НВ5221

Кінематична схема пресс-ножниц нв5221

Схема кінематична (рис. 2). Привід пресс-ножниц осуществляется от електродвигуна 3 через клиноременную передачу, маховик 2 і одноступенчатую зубчатую передачу 1, 4 к ексцентриковому валу 6. Зубчатая пара 1, 4 прямозубая, цилиндрическая. Рух на ползун 10 сортолистовой секции передається через шатун 5, на ползун 8 пресса для пробивки отверстий — через балансир 7 і западающий камень. Увімкнення і вимкнення исполнительных механізмов осуществляется через систему рычагов, связанных з одной стороны з шатуном і западающим камнем, а з другой стороны — з електромагнитами 9. Вал-шестерня Z1 = 14 имеет ширину обода 85 мм і изготовлена из стали 40Х ГОСТ 4543—71 (твердость НВ 240...260), колесо z₂ = 126 — ширину обода 80 мм і изготовлено из стали 35 Л ГОСТ 977—75.

Загальний принцип роботи пресс-ножниц і конструкция комбинированных пресс-ножниц НВ5221

Станина

Станина (рис. 3) представляет из себя два листа — передний 3 толщиной 50 мм і задний 7 толщиной 25 мм, сваренных между собой при помощи проставок і ребер. В станине выполнены расточки для установки в них оси 2 качания балансира і оси 11 ползуна сортолистовой секции. Кроме того, в стенках станины выполнены окна 5, в которые заводят і крепят при помощи упоров 4, 6 неподвижные инструментальные плиты. Винтами в специальном гнезде крепится нож 9 для отрезки полосы і листа. Со стороны зева на станину приваривается плита 1, на которой крепится ползун пресса для пробивки отверстий.

В основании станины выполнены пазы: со стороны переднего листа прямой 10, а со стороны заднего — наклонный 8, необходимые при роспуске листа.

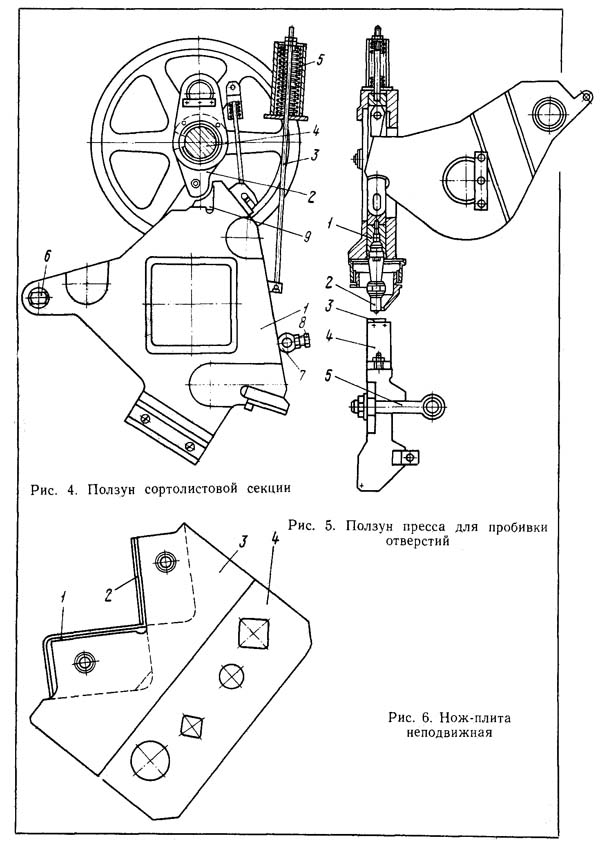

Ползун сортолистовой секции, ползун для пробивки отверстий пресс-ножниц НВ5221

Ползун сортолистовой секции і ползун для пробивки отверстий нв5221

Ползун сортолистовой (рис. 4). Ползун 1, связанный через западающий шатун 2 з ексцентриковым валом 4, качается на оси 6 между направляющими вкладышами, регулируемыми болтами. В исходное положение ползун возвращается і удерживается пружиной 5 з тягой 3. В средней частини ползуна имеется вырез, в которой крепится подвижная ножевая плита, справа в нижней частини — гнезда для крепления ножей листовых ножниц і инструмента для пробивки пазов.

Ползун пресса для пробивки отверстий (рис. 5)

Ползун пресса для пробивки отверстий (рис. 5). Ползун 1 пресса имеет прямоугольную форму і совершает возвратно-поступательное движение. Для получения нормального зазору между направляющими і ползуном используются чугунная планка і прокладка. В нижней частини ползуна крепится пуансон 2, на столе пресса — стойка 4, в которую установлена матрица 3. Стол пресса съемный, крепится двумя болтами 5. При перестановке стола в горизонтальное положение можно пробивать отверстия в коробчатых і фасонных деталях.

Механізм центрирования

Механізм центрирования позволяет опускать ползун з пуансоном на намеченное место пробивки отверстия. Керування механізмом увімкнення ползуна осуществляется педалью или кнопкой.

Инструмент реза уголка, круга, квадрата (рис. 6, 7)

Инструмент реза уголка, круга, квадрата (рис. 6, 7) состоит из подвижных і неподвижных 3, 4 ножей-плит. Нож-плита 3 оснащена вставными ножами 1 і 2. Нерухома нож-плита крепится в гнездо станины, подвижная нож-плита — в гнездо ползуна сортовой секции.

Инструмент реза швеллера і двутавра

Инструмент реза швеллера і двутавра состоит из подвижной і нерухомою плит 4 (рис. 8, 9), оснащенных ножами, которые меняются в зависимости от номера швеллера і двутавра. Нерухома плита оснащена ножами 1, 2, 3, подвижная — ножами 1, 2, 3, 5.

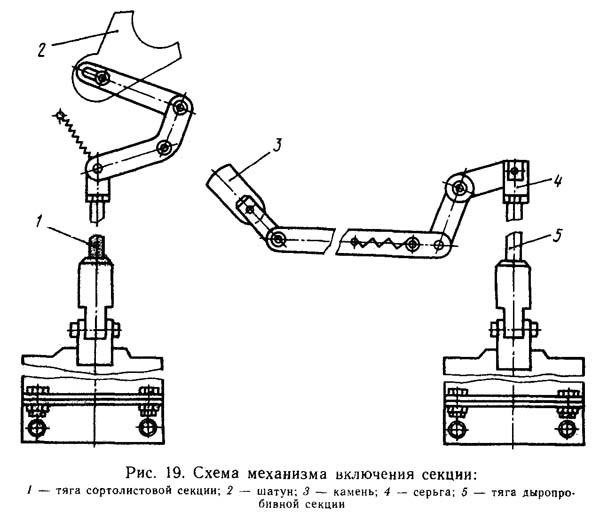

Схема увімкнення дыропробивного пресса і сортовой секции пресс-ножниц НВ5221

Схема увімкнення пробивного пресса і сортовой секции нв5221

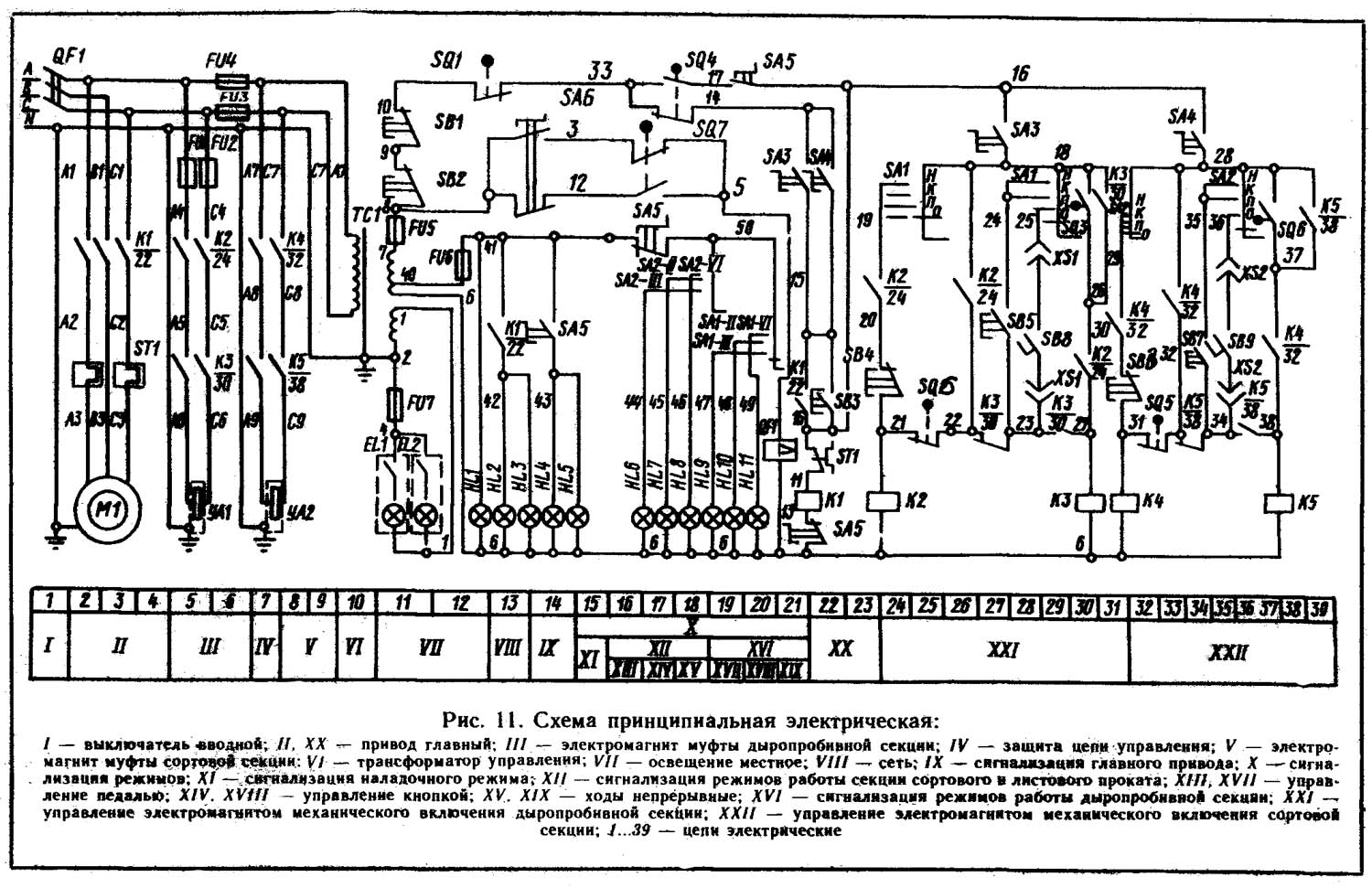

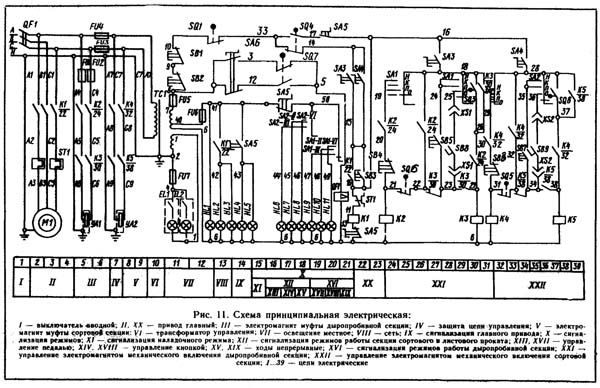

Схема електрична принципова комбинированных пресс-ножниц НВ5221

Електрична схема комбинированных пресс-ножниц нв5221

Схема електрична принципова комбинированных пресс-ножниц НВ5221. Дивитись у збільшеному масштабі

Електроустаткування комбинированных пресс-ножниц НВ5221

Електросхема (рис. 11) пресс-ножниц комбинированных предназначена для керування двумя секциями в следующих режимах:

1. Непрерывные ходы (керування от кнопки)
2. Одиночные ходы (керування от кнопки)
3. Одиночные ходы (керування от педали)
4. Наладочный режим (ручной проворот)

Крепление инструмента (ножей) комбинированных пресс-ножниц НВ5221

Крепление ножей для резки листового металла на нв5221

Крепление ножей сортовой секции на НВ5221

Крепление ножей зарубочного пристроя на нв5221

Крепление дыропробивного инструмента на нв5221

Крепление ножей резки уголка, круга, квадрата на нв5221

Ножи к ножницам для резки сортового проката. Технічні требования

Ножи для пресс ножниц изготавливаются по ГОСТ 25454-82 Ножи к ножницам для резки сортового проката. Технічні требования

• Ножи не должны мати трещин, заусенцев, раковин, острых углов і кромок (кроме режущих);
• Поверхности, образующие режущую кромку не должны мати задиров, прижогов;
• Режущая кромка не должна быть затуплена, выкрошена, не должна мати забоин;
• Ножи должны изготавливаться из стали марок:
• Х12Ф1, ХБФ по ГОСТ 5990-73 для холодной резки стали
• Р6М5 по ГОСТ 19256-73, 4Х5В2ФС по ГОСТ 5990-73 для горячей резки стали
• Твердость ножей должна быть HRC = 50...56
• Допускается по согласованию з потребителем изготовлять ножи из других марок стали, не снижающих качества ножей
• Параметри шероховатости Ra поверхностей ножей не должны превышать следующих значений:
  • Поверхности, образующие режущую кромку (передняя, задня) і опорные поверхности - 1,25 мкм
  • Поверхности крепления і фасок - 20 мкм
  • Остальные поверхности - 10 мкм

Ножи для пресс ножниц НВ5221

Ескіз	L x B x H, мм
	105 х 40 х 20
	90,7 х 40 х 14
	165 х 40 х 14
	95 х 40 х 14
	130 х 65 х 14
	120 х 65 х 54

НВ5221 пресс-ножницы комбинированные. Відеоролик.

Технічні характеристики комбинированных пресс-ножниц НВ5221

Наименование параметра	НВ5221	НВ5222	НГ5222
Основні параметри пресс-ножниц
Наибольшая толщина листа, мм	13	16
Наибольшие розміри обрабатываемой полосы листовыми ножницами (толщина х ширина), мм	16 х 150	18 х 190	16 х 150
Наибольшие розміри круга (диаметр), обрабатываемого сортовыми ножницами, мм	45	50	45
Наибольшие розміри квадрата, обрабатываемого сортовыми ножницами, мм	40	45
Наибольшие розміри уголка под 90°, мм	125 х 125 х 12	125 х 125 х 14	125 х 125 х 12
Наибольшие розміри уголка под 45°, мм	90 х 90 х 9	100 х 100 х 10	90 х 90 х 9
Наибольшие розміри уголка при резке специальными ножами под 90°, мм	160 х 160 х 12	160 х 160 х 12
Наибольшие розміри швеллера, номер профиля	18	18а	18
Наибольшие розміри двутавра, номер профиля	18	18	18
Наибольший диаметр пробиваемого отверстия дыропробивным прессом (диаметр х толщина материала), мм	Ø 30 х 16	Ø 32 х 16	Ø 30 х 16
Наибольшие розміри пробиваемых пазов (длина х ширина х толщина), мм		80 х 63 х 10	70 х 65 х 10
Наибольшее расстояние от оси дыропробивного пресса до станины (вылет), мм	500	500	500
Число непрерывных ходов ножа в минуту не более	58	53
Число одиночных ходов ножа в минуту не более	18	17	18
Наибольшая длина разрезаемых листов по заднему упору, мм	70..1000	70..1000	70..1000
Номинальное усилие реза, кН (тс)	400 (40)	630 (63)	400 (40)
Електроустаткування машины
Електродвигун, кВт (об/мин)	4,8 (2790)	4,8 (2790)	4,8 (2900)
Габарит і масса пресс-ножниц
Габарит пресс-ножниц (длна х ширина х высота), мм	1900 х 700 х 1950	1780 х 1030 х 1865	1900 х 1660 х 1950
Масса пресс-ножниц, кг	2070	2500	1940
