НГ5224 Пресс-ножницы комбинированные
Схеми, опис, характеристики

Відомості про виробника пресс-ножниц НГ5224

Изготовителем і разработчиком пресс-ножниц НГ5224 является Кувандыкский завод кузнечно-прессового оборудования «Долина», основанный в 1941 году.

Пресс-ножницы комбинированные НГ5224. Назначение, область применения

Пресс-ножницы комбинированные НГ5224самые мощные в своём модельном ряду. Максимальное рабочее усилие достигает 125 тонн.

Пресс-ножницы НГ5224 з четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной переналаштування ножниц, в любой післядовательности і без смены инструмента, что обеспечивает гибкую і економичную обработку проката, как в крупном машиностроительном производстве, так і любой ремонтной мастерской.

Пресс-ножницы комбинированные НГ5224 могут найти применение на машиностроительных, ремонтных і других заводах, при експлуатации в климатических зонах з умеренным і холодным климатом виконання УХЛ, сухим і влажным тропическим климатом - виконання О, категория розміщення 4 по ГОСТ15150-69.

Принцип роботи і особливості конструкції верстата

Станина сварной конструкції, состоит из переднего і заднего листов, приваренных к основанию. Для установки приводных валов і приводов секций в станине выполнены четыре расточки.

Привід сортолистовой і дыропробивной секций от електродвигуна через клиноременную і зубчатую передачи на ексцентриковый вал секций.

Рычаг зарубочного пристроя связан при помощи тяги з ползуном сортолистовой секции. Ползун дыропробивной секции уравновешивается пружинными уравновешивателями.

Механізм центрирования служит для выполнения операции наметки путем переміщення з помощью рукоятки пуансонодержателя з пуансоном. Инструмент реза уголка, круга і квадрата состоит из подвижной і нерухомою плит. Подвижная плита крепится в гнездо ползуна сортолистовой секции, нерухома — в гнезде станины Г-образными пружинами.

Листовой і зарубочный инструмент состоит из двух подвижных і трех неподвижных ножей. Подвижные ножи — гильотинный для резки листового материала і прямоугольный для прямоугольной зарубки.

Инструмент дыропробивной секции состоит из пуансона і матрицы. Пуансон крепится через пуансонодержатель к ползуну, а матрица — к корпусу дыропробивного приспособления.

Пресс-ножницы НГ5224 имеют три рабочих места у листовой секции, обслуживаемые одним оператором.

Електросхема обеспечивает работу пресс-ножниц комбинированных на непрерывных і одиночных ходух.

Керування кнопкове і педальное.

Смазка густая, комбинированная.

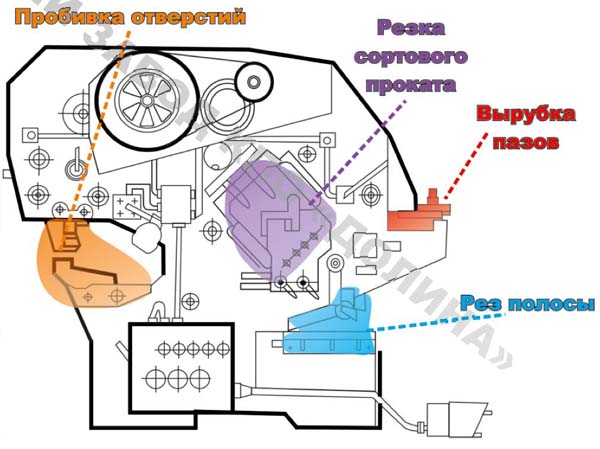

НГ5224 Рабочие зоны комбинированных пресс-ножниц

Рабочие зоны комбинированных пресс-ножниц нг5224

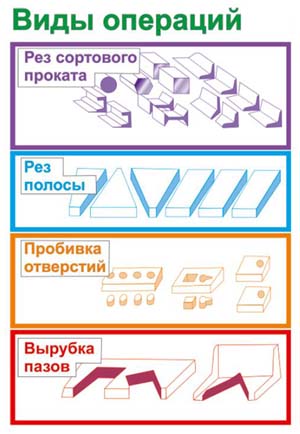

НГ5224 Виды операций комбинированных пресс-ножниц

Пресс-ножницы комбинированные НГ5224 з четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной переналаштування ножниц, в любой післядовательности і без смены инструмента, что обеспечивает гибкую і економичную обработку проката, как в крупном машиностроительном производстве, так і в любой ремонтной мастерской.

1. Секция резки сортового проката - отрезка уголка, круга, швеллера, двутавра, шахтного профиля. Отрезка проката без разметки до 1000 мм по упору
2. Секция резки полосы, листа - отрезка полосы осуществляется под различными углами
3. Секция пробивки отверстий - пробивка отверстий круглой, прямоугольной, квадратной і любой другой формы в листовом і фасонном прокате
4. Секция вырубки пазов - пробивка открытых пазов треугольной і прямоугольной формы

Конструкція пресс-ножниц і множество варіантівдополнительной оснастки позволяют использовать пресс-ножницы для обробки проката различного профиля і разных параметров.

Для облегчения переміщення полосового, сортового і фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного моделі МРП.

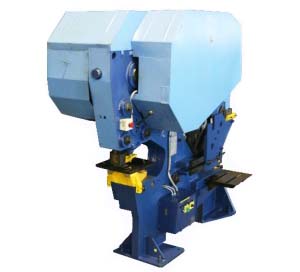

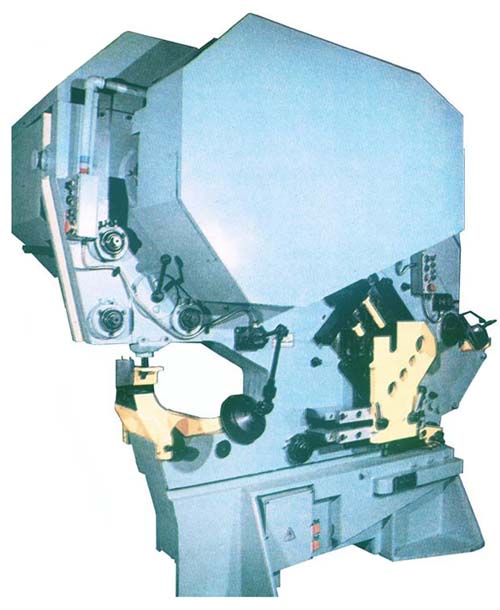

НГ5224 Загальний вигляд комбинированных пресс-ножниц

Фото пресс-ножниц нг5224

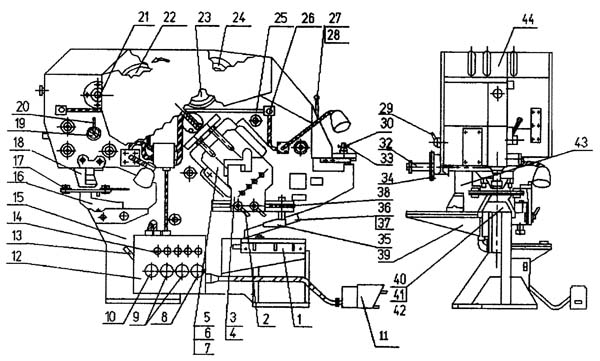

НГ5224 Складні частини комбинированных пресс-ножниц

Основні вузли пресс-ножниц нг5224

НГ5224 Специфікація складових частин комбинированных пресс-ножниц

• 1. Станина - НГ5224.11.001
• 3. Прижим сортовой секции - НГ5224.57.001
• 4. Прижим спец. уголка, швеллеров і двутавра - НГ5224.59.001
• 5. Инструмент реза уголка, круга - НГ5224.61.001
• 6. Инструмент реза швеллера і двутавра - НГ5224.64.001
• 7. Инструмент реза спец. уголка - НГ5224.65.001
• 12. Электрошкаф - НГ5224.92.001
• 16. ыропробивное пристрій - НГ5224.54.001
• 17. Стол дыропробивного пресса - НГ5224.69.001
• 18. Ползун дыропробивной секции - НГ5224.32А.001
• 19. Механізм центрирования - НГ5224.42А.001
• 21. Приводные валы - НГ5224.22.001
• 22. Привід дыропробивной секции - НГ5224.24.001
• 23. Привід сортополосовой секции - НГ5224.23.001
• 24. Привід - НГ5224.21А-001
• 25. Електроустаткування - НГ5224.91.001
• 27. Смазка - НГ5224.81Б.001
• 30. Приспособление для пробивки пазов прямоугольной формы - НГ5224.53.001
• 32. Упор для отрезки мерных заготовок - НГ5224.50.001
• 35. Прижим полосовой секции - НГ5224.45.001
• 36. Ползун сортополосовой секции - НГ5224.31.001
• 37. Инструмент зарубочный і для отрезки полосы - НГ5224Б.62.001
• 39. Пристрій для пробивки отверстий з определенным шагом - НГ5224.56А.001
• 40. Инструмент дыропробивной круглый - НГ5224.63.001
• 41. Инструмент для пробивки отверстий квадратной формы - НГ5224.67А.001
• 42. Инструмент для пробивки отверстий треугольной формы - НГ5224.60Б.001
• 43. Установка електромагнита - НГ5224.41В.001
• 44. Ограждение - НГ5224.71.001

НГ5224 Список органів керування комбинированными пресс-ножницами

• 2. Рукоятка фиксации прижима сортового проката
• 8. Переключатель режима «Наладка»
• 9. Замок увімкнення секций
• 10. Кнопка увімкнення електродвигуна
• 11. Педаль електрична
• 13. Вводный выключатель
• 14. Лампы сигнальные
• 20. Рукоятка механізма центрирования
• 26. Кнопка «Загальний стоп»
• 28. Рукоятка насоса системы змазки
• 29. Рукоятка фиксаций упора для отрезки мерных заготовок
• 33. Рукоятка установки планки
• 34. Рукоятка тонкой налаштування упора отрезки мерных заготовок
• 38. Рукоятка фиксации автоприжимов полосового проката

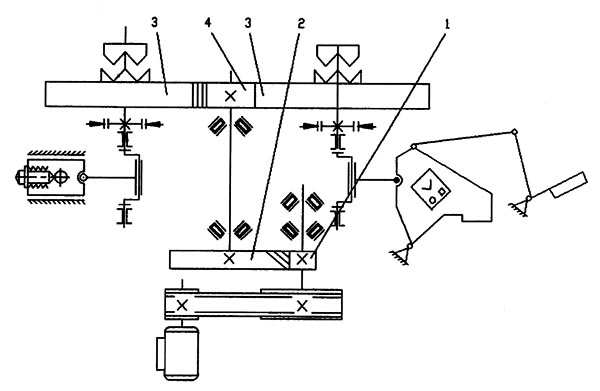

НГ5224 Кінематична схема пресс-ножниц



Кінематична схема пресс-ножниц нг5224

Привід пресс-ножниц осуществляется от електродвигуна через клиноременную передачу на маховик і зубчатую передачу. Вал маховика несет на себе жестко посаженную косозубую шестерню 1, находящуюся в зацеплении з зубчатым колесом 2.

Колесо 2 жестко посажено на промежуточный вал, на другом кінці которого сидит прямозубая шестерня 4, находящаяся в постоянном зацеплении з прямозубыми колесами 3.

Зубчасті колеса 3 подвижно посажены на ступицы, жестко сидящие на ексцентриковых валах. Зубчасті колеса 3 связаны со ступицами поворотными шпонками.

Мотылевые шейки ексцентриковых валов несут на себе шатуны, сочлененные з ползуном сортополосовой і дыропробивной секций. Ползун сортополосовой секции тягой связан з качающимся рычагом зарубочного пристроя.

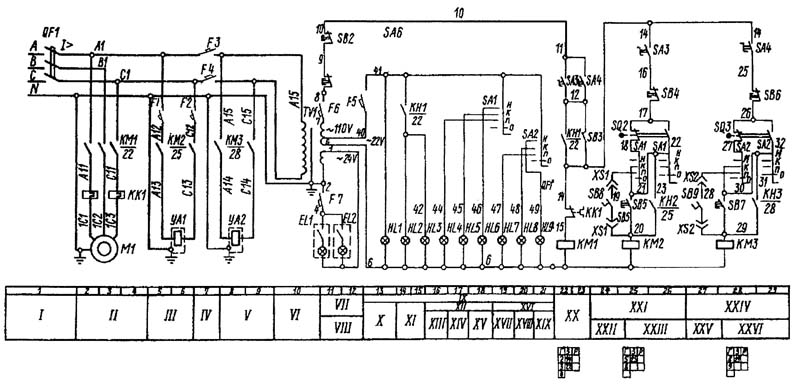

НГ5224 Схема електрична принципова пресс-ножниц



Електрична схема пресс-ножниц нг5224

НГ5224 Опис схеми електрической принципиальной пресс-ножниц

• I Вводный выключатель
• II Главный привод
• III Электромагнит муфты дыропробивной секции
• IV Захист ланцюги керування
• V Электромагнит муфты сортовой секции
• VI Трансформатор керування
• VII Загальний стоп
• VIII Местное освещение
• IX Сигнализация
• X Сеть
• XI Главный привод
• XII Дыропробивная секция
• XIII Керування педалью
• XIV Керування кнопками
• XV Непрерывные ходы
• XVI Сортовая секция
• XVII Керування педалью
• XVIII Керування кнопками
• XIX Непрерывные ходу
• XX Главный привод
• XXI Керування електромагнитом механического увімкнення дыропробивной секции
• XXII Керування педалью
• XXIII Непрерывные ходу. Керування кнопкой
• XXIV Керування електромагнитом механического увімкнення сортовой секции
• XXV Керування педалью
• XXVI Непрерывные ходу. Керування кнопкой
• Г Контакты, расположенные в силовой ланцюги
• 3 Замыкающие контакты
• Р Размыкающие контакты





НГ5222 пресс-ножницы комбинированные. Відеоролик.







Технічні характеристики комбинированных пресс-ножниц НГ5224

Наименование параметра	НГ5222	НГ5223	НГ5224
Основні параметри пресс-ножниц
Наибольшие розміри обрабатываемой полосы (толщина х ширина), мм	16 х 150	18 х 190	28 х 200
Наибольшие розміри обрабатываемого круга (диаметр), мм	45	50	67
Наибольшие розміри уголка под 90°, мм	125 х 125 х 12	125 х 125 х 14	160 х 160 х 20
Наибольшие розміри уголка под 45°, мм	90 х 90 х 9	100 х 100 х 10	125 х 125 х 14
Наибольшие розміри швеллера, номер профиля	5..18У	5..18аУ	5..30У
Наибольшие розміри двутавра, номер профиля	10..18	10..18	10..30
Наибольший диаметр пробиваемого отверстия, мм	30 х 16	32 х 16	40 х 25
Наибольшие розміри пробиваемых пазов (длина х ширина х толщина), мм	70 х 65 х 10	80 х 65 х 10	100 х 85 х 16
Число ходов ножа в минуту не более	18	17	14
Наибольшая длина разрезаемых листов по заднему упору, мм	70..1000	70..1000	130..1000
Номинальное усилие реза, кН	560	630	1250
Електроустаткування, електропривод
Електродвигун головного привода, кВт	5,5	5,5	11,8
Габарит і масса пресс-ножниц
Габарит пресс-ножниц (длина х ширина х высота), мм	1900 х 1660 х 1950	1800 х 1700 х 1865	2735 х 1760 х 2445
Масса пресс-ножниц, кг	1940	2210	7050
