СНВШ Верстат свердлильний настільний
Опис, характеристики, схеми

СНВШ вертикальний свердлильний верстат







Відомості про виробника настільно-свердлувального верстата СНВШ

Свердлильний настільний верстат СНВШ-1, СНВШ-2 випускається підприємством Ростовський завод малогабаритного верстатного обладнання МАГСО , заснований у 1956 році.

Інші виробники верстата СНВШ-1: Новочеркаський електромеханічний завод НЕМЗ , Касимівський механічний завод №8 , По Комплект м. Ленінград.





Верстати, що випускаються Ростовським заводом малогабаритного верстатного обладнання МАГСО


СНВШ Верстат свердлильний настільний. Призначення та сфера застосування

Верстат СНВШ-1 в 1985 замінив у виробництві свердлильний настільний верстат моделі НС-Ш , який вироблявся з 1978 року.

Верстат призначений для свердління отворів та нарізування різьблення в дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних майстерень та побутових майстерень.

Простота конструкції забезпечує легкість керування, надійність та довговічність верстатів.

Шпиндель верстата СНВШ-1 отримує 3 швидкості обертання від триступеневих шківів приводу, що забезпечує вибір швидкостей різання - 450, 1200, 1800 об/хв.

Кінець шпинделя – зовнішній конус морзе КМ2, позначення В18 за ГОСТ 9953 (Конуси інструментальні укорочені) – конус укорочений: D = 17,780 мм, довжина конуса 37,0 мм.

Укороченому конусу В18 відповідає свердлильний трикулачковий патрон 16-го типорозміру за ГОСТ 8522 (Патрони трикулачкові свердлильні) з діапазоном затиску від 3 до 16 мм.

Приклад умовного позначення свердлильного 3-х кулачкового патрона, типорозміру 16, з конусним приєднувальним отвором В18:


Патрон 16-Б18 ГОСТ 8522-79


Відлік глибини свердління провадиться за плоскою шкалою або упором.

Оригінальна конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

Використання тумби для встановлення верстата дає можливість свердліти торці довгих деталей, наприклад валів. Діаметр валу – до сто двадцяти міліметрів, довжина – до тисячі міліметрів.

Свердлильний верстат СНВШ дозволяє виконувати такі операції:

Свердлильний верстат СНВШ може комплектуватися додатковим приладдям, що дозволяє розширити його можливості:


Основні параметри свердлувального верстата СНВШ:


Конус Морзе інструментальний укорочений

Конус інструментальний - Конус Морзе - одне з найбільш застосовуваних кріплень інструменту. Був запропонований Стівеном А. Морзе приблизно 1864 року.

Конус Морзе підрозділяється на вісім розмірів - від КМ0 до КМ7 (англійською: MT0-MT7, німецькою: MK0-MK7).

Стандарти на конус Морзе: ГОСТ 25557 (Конуси інструментальні. Основні розміри), ISO 296, DIN 228. Конуси, виготовлені за дюймовими та метричними стандартами, взаємозамінні у всьому, крім різьблення хвостовика.

Для багатьох застосувань довжина конуса Морзе виявилася надмірною . Тому було введено стандарт на дев'ять типорозмірів укорочених конусів Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), ці розміри отримані видаленням більш товстої частинини конуса. Цифра позначення короткого конуса — діаметр товстої частинини конуса в мм.

Російський стандарт на укорочені конуси ГОСТ 9953 Конуси інструментів укорочені .

Російський стандарт на свердлильні патрони ГОСТ 8522 Патрони свердлильні трикулачні .

  1. B7 - конус Морзе КМ0 , D = 7,067 мм;
  2. B10 - конус Морзе КМ1 , D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
  3. B12 - конус Морзе КМ1 , D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
  4. B16 - конус Морзе КМ2 , D = 15,733 мм. Патрон 10-16 (1÷10 мм), Патрон 13-16 (1÷13 мм);
  5. B18 - конус Морзе КМ2 , D = 17,780 мм. Патрон 16-18 (3÷16 мм);
  6. B22 - конус Морзе КМ3 , D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
  7. B24 - конус Морзе КМ3 , D = 23,825 мм;
  8. B32 - конус Морзе КМ4 , D = 31,267 мм;
  9. B45 - конус Морзе КМ5 , D = 44,399 мм.

Де D – діаметр конуса в основній площині.





Загальний вигляд свердлувального настільного верстата СНВШ

СНВШ Загальний вигляд свердлильного верстата

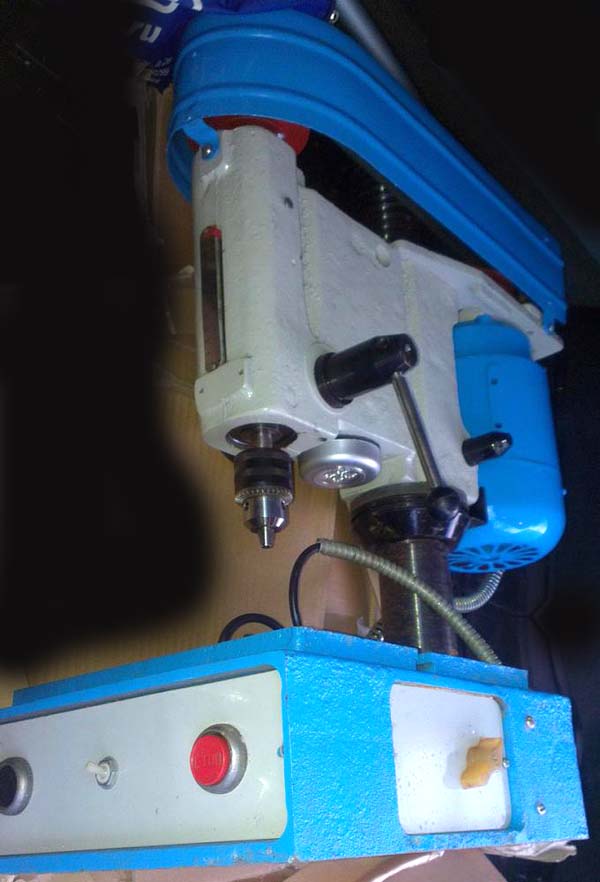

Фото свердлильного верстата СНВШ


СНВШ Загальний вигляд свердлильного верстата

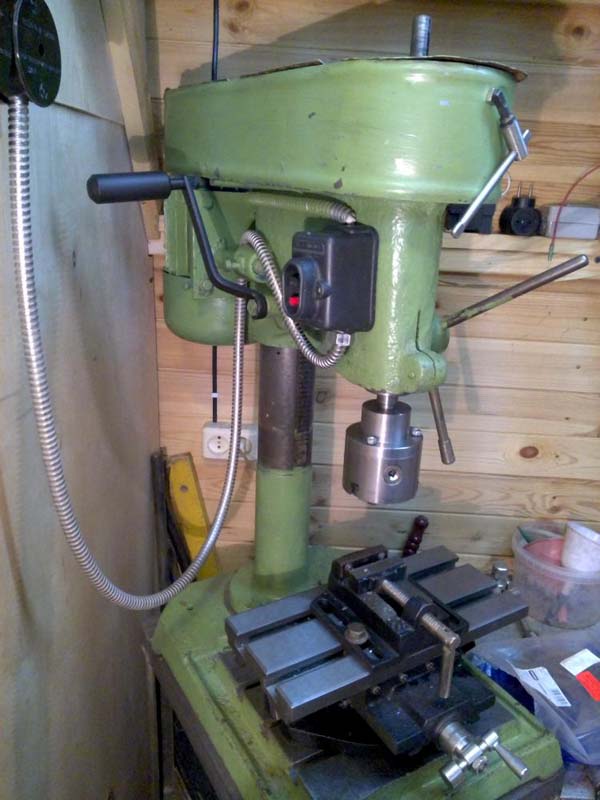

Фото свердлильного верстата СНВШ

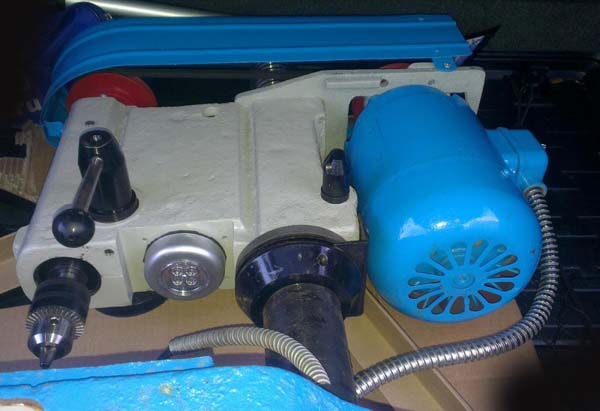

СНВШ Фото свердлильного верстата

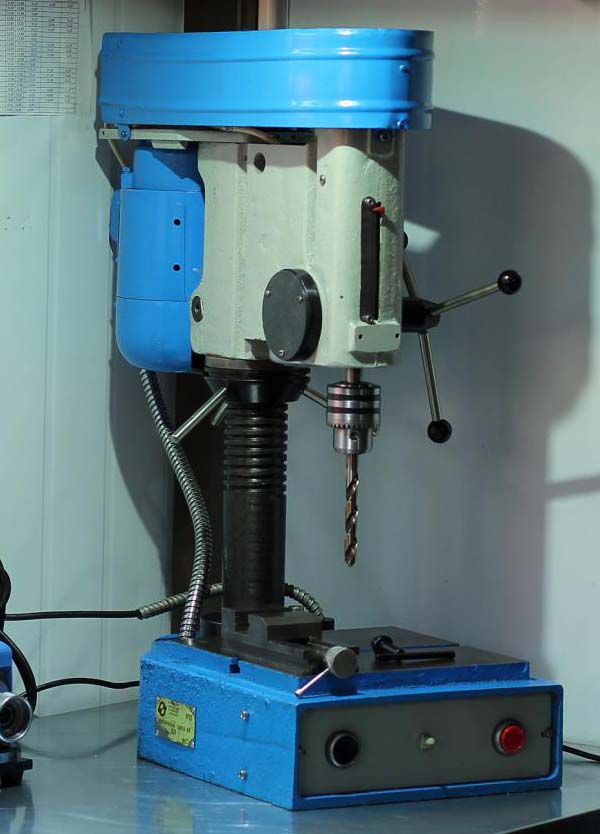

Фото свердлильного верстата СНВШ Касимівський механічний завод №8


СНВШ Фото свердлильного верстата

Фото свердлильного верстата СНВШ




Верстат свердлильний настільний СНВШ. Відео.



Технічні характеристики верстата СНВШ

Найменування параметру 2m112 СНВШ СНВШ-2 (НС-06.01) СН-15-Ш1
Основні параметри верстата
Найбільший діаметр свердління, мм 12 12 2..16 3..15
Найменша та найбільша відстань від торця шпинделя до столу 0..400 20..420 360 45..420
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм 190 160 215 70
Робочий стіл
Ширина робочої поверхні столу, мм 250 250 х 250 370 x 370 250 x 280
Число Т-подібних пазів 3 3 3 ні
Шпиндель
Найбільше переміщення шпиндельної головки, мм 200
Хід гільзи шпинделя, мм 100 100 100
Частота обертання шпинделя, об/хв 450, 800, 1400, 2500, 4500 720, 1400, 2000 700, 1400, 2800 460, 1440, 3440
Кількість швидкостей шпинделя 5 3 3 3
Конус шпинделя Морзе В18 Морзе В18 Морзе В16 Морзе В18
Привід
Електродвигун приводу головного руху, кВт (об/хв) 0,55 0,6 0,75 (1350) 04..0,6 (1440)
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм 795 х 370 х 950 660 х 360 х 750 680 х 350 х 735 710 х 360 х 710
Маса верстата, кг 120 85 100 90
