1600 Верстат токарний настільний підвищеної точності
схеми, опис, характеристики

Відомості про виробника токарного настільного верстата 1600

Виробником настільного токарного верстата 1600 є Кіроваканський завод прецизійних верстатів м. Кіровокан (сьогодні м. Ванадзор), Вірменія.

1600 Настільний токарний верстат підвищеної точності. Призначення, сфера застосування

Настільний токарний верстат моделі 1600 підвищеної точності призначається для різних токарних робіт по дереву, пластмас і металу, що виконуються в патроні та центрах.

Область застосування токарного верстата 1600 - інструментальні цехи, годинникові майстерні для виконання тонких та особливо точних робіт.

Настільний токарний верстат 1600 дозволяє проводити наступні види робіт:

• Проточування та розточування циліндричних і конічних поверхонь
• Підрізання торців
• Відрізку
• Свердління та ряд інших робіт

Верстат моделі 1600В відрізняється від моделі 1600 у двох місцях.

• Двигун верстата 1600в має менші обороти – 1400 об/хв, замість 2760 об/хв у моделі 1600;
• Конструкція шпинделя верстата 1600в розрахована на підшипники ковзання, на відміну від шпинделя верстата 1600, який спирається на три радіальні підшипники кочення.

1600 Загальний вигляд токарного верстата

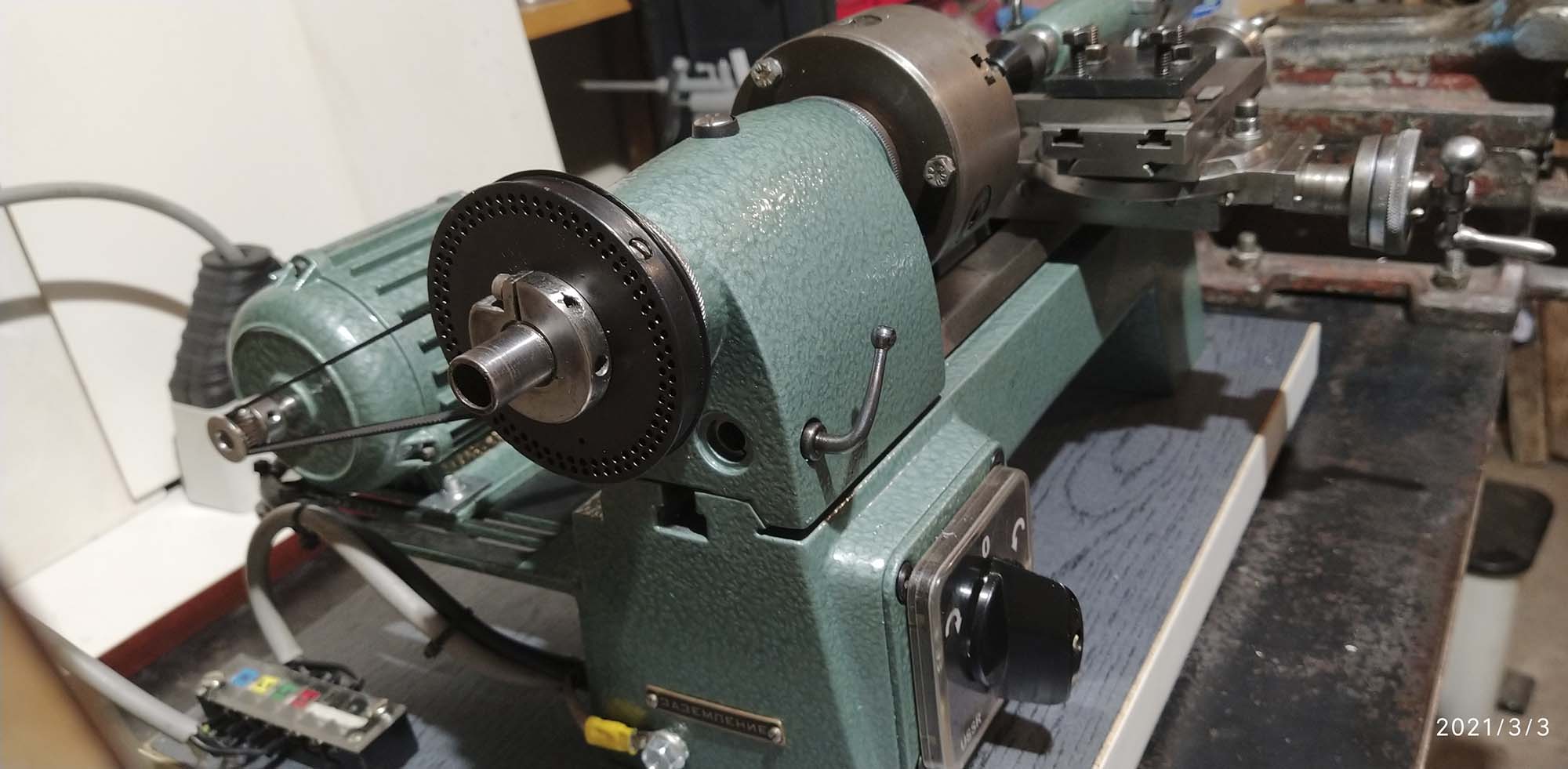

Фото токарного настільного верстата 1600В високої точності

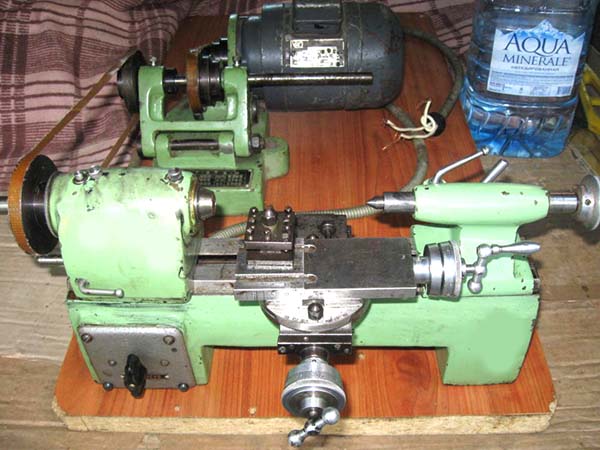

Фото токарного настільного верстата 1600в

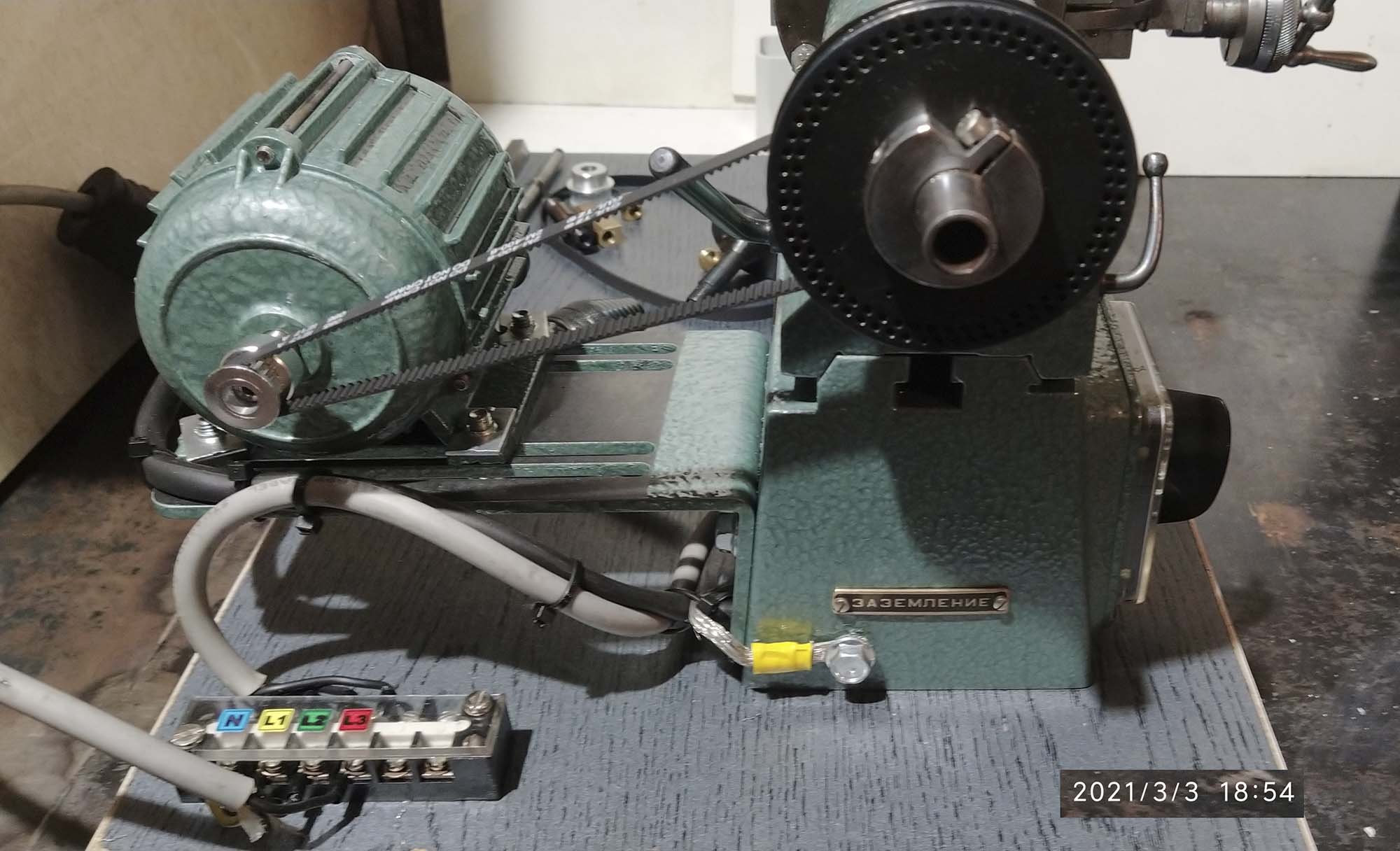

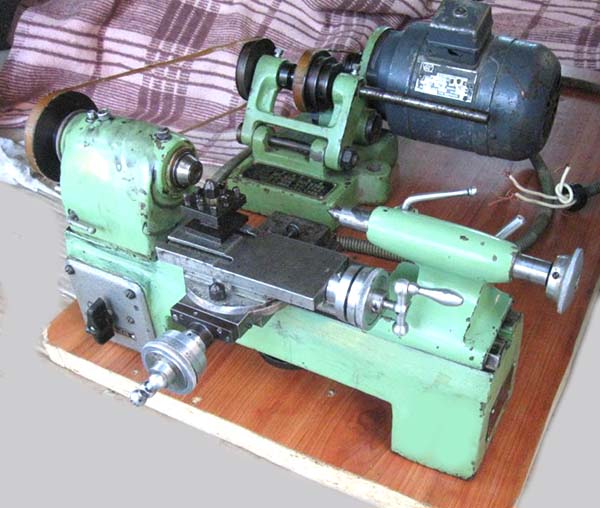

Фото токарного настільного верстата 1600 підвищеної точності.

Фото токарного настільного верстата 1600. Дивитись у збільшеному масштабі

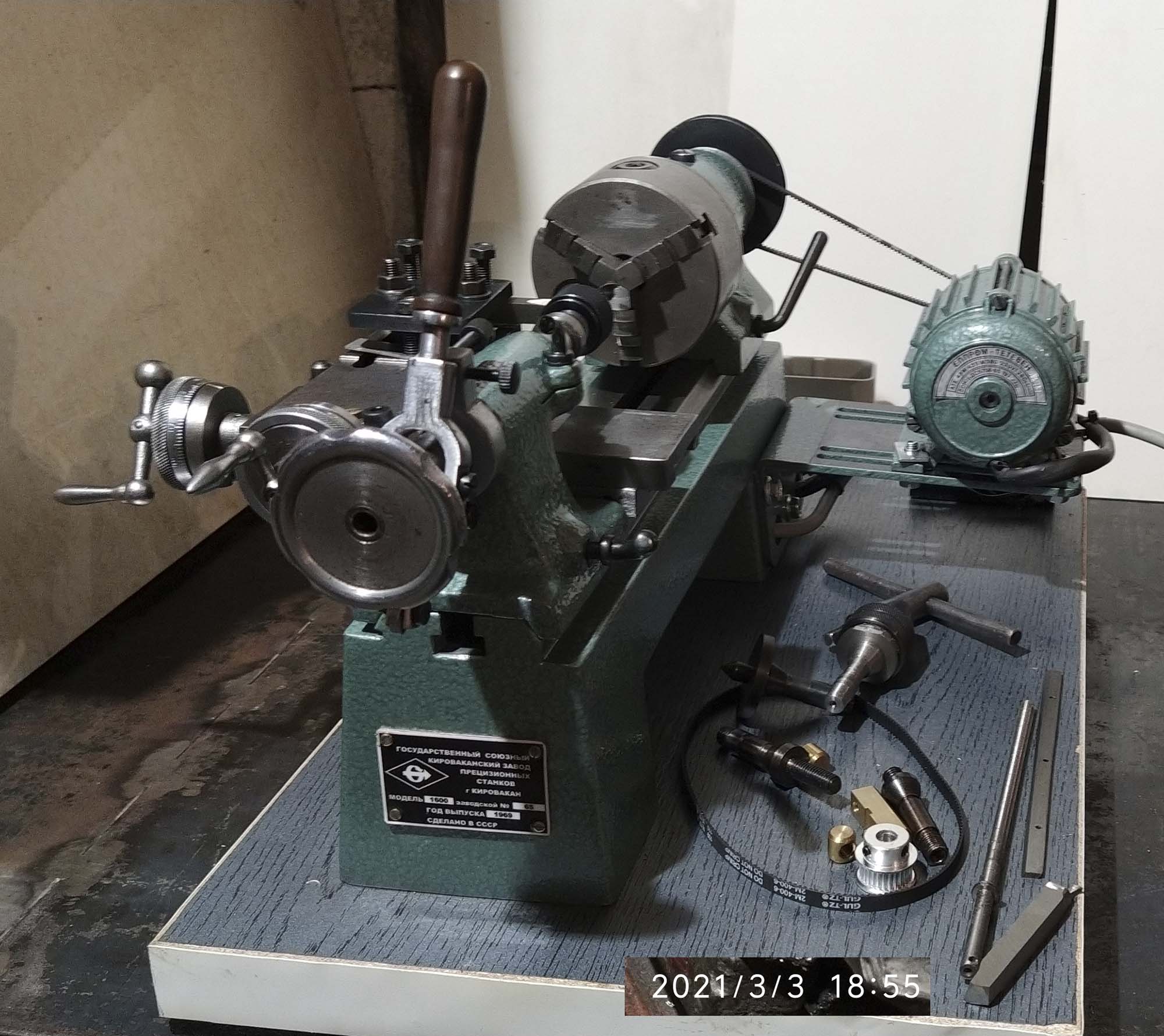

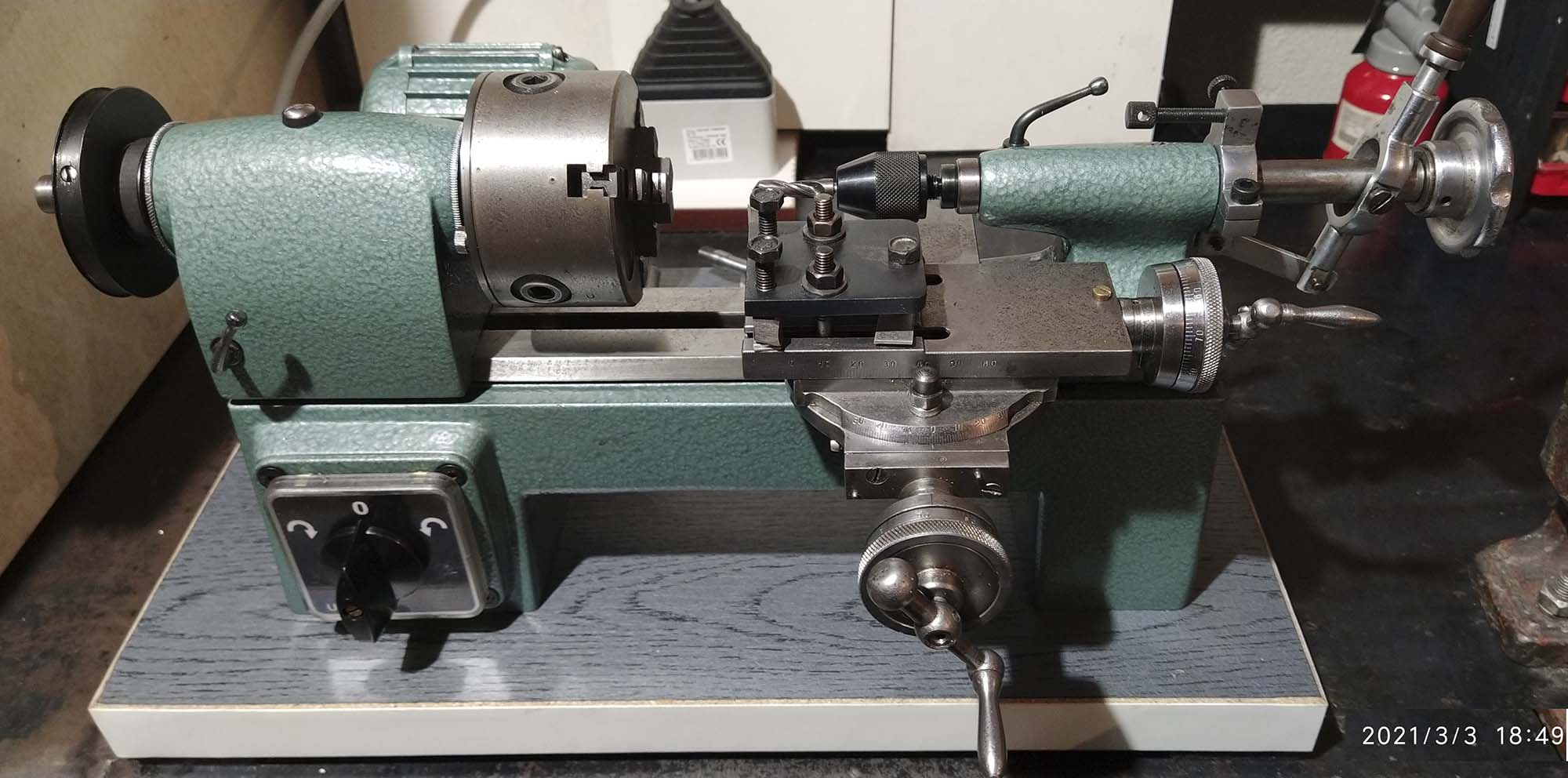

Фото токарного настільного верстата 1600

Фото токарного настільного верстата 1600. Дивитись у збільшеному масштабі

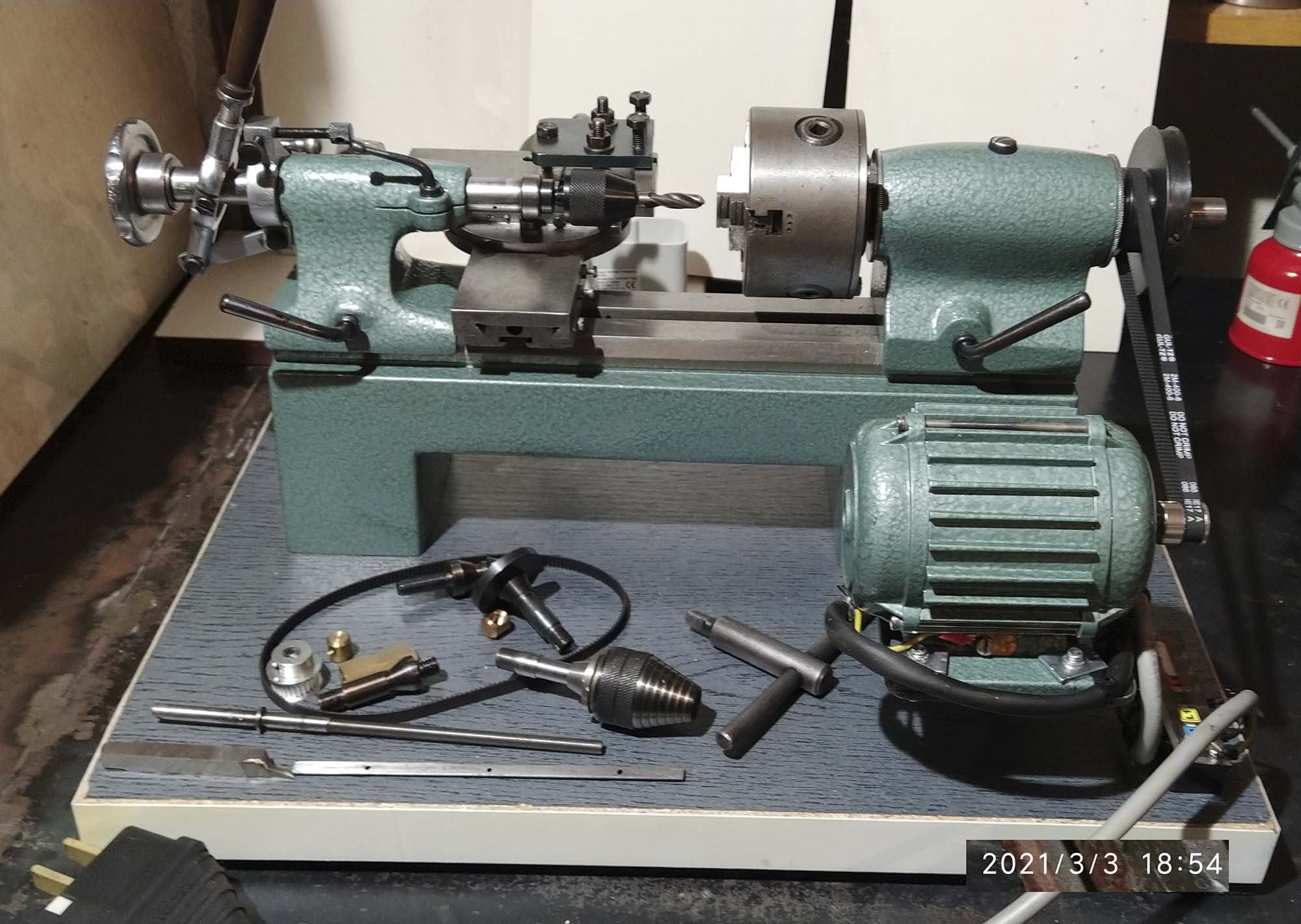

Фото токарного настільного верстата 1600

Фото токарного настільного верстата 1600. Дивитись у збільшеному масштабі

Фото токарного настільного верстата 1600

Фото токарного настільного верстата 1600. Дивитись у збільшеному масштабі

Фото токарного настільного верстата 1600

Фото токарного настільного верстата 1600. Дивитись у збільшеному масштабі

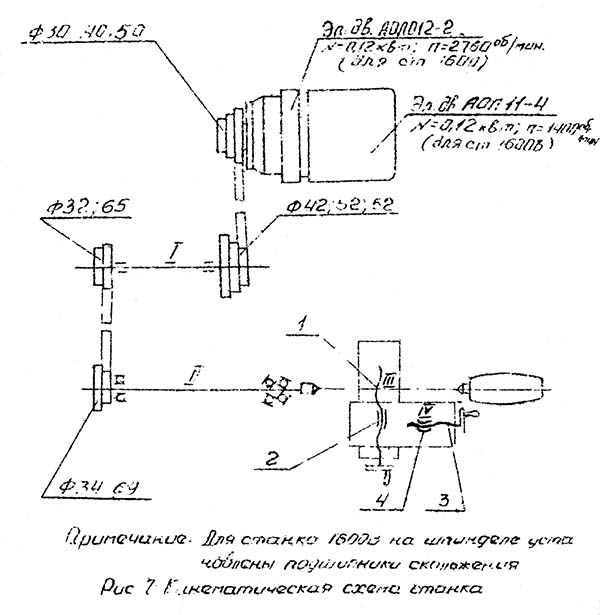

Схема кінематична токарного верстата 1600

Кинематическая токарного верстата ТВ-4

1600 Конструкція токарного верстата

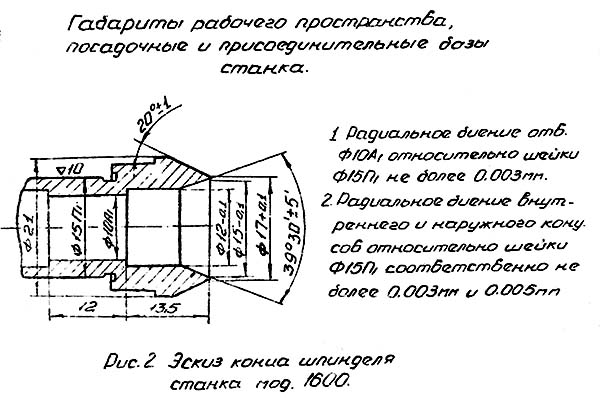

Передній кінець шпинделя токарного настільного верстата 1600

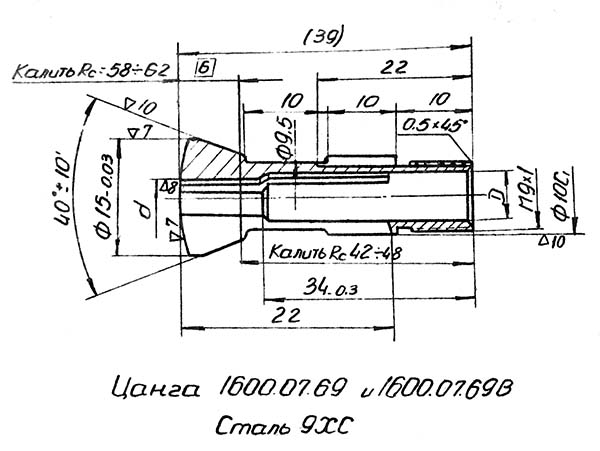

Цанга токарного настільного верстата 1600

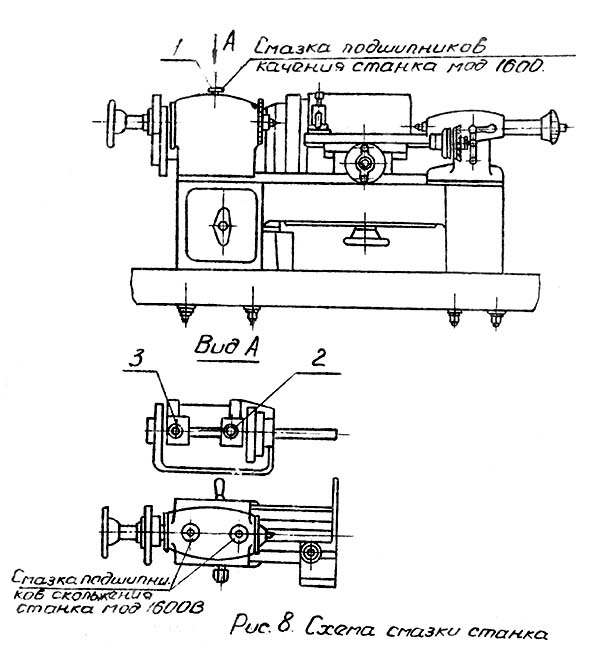

Смазка токарного настільного верстата 1600

Станина токарного верстата 1600

Станіна є виливком з призматичними напрямними. Уздовж станини є Т - подібний паз для кріплення передньої бабки та для закріплення задньої бабки у потрібному положенні.

Призматичні напрямні станини забезпечують збіг осі шпинделя передньої бабки з віссю пінолі задньої бабки. Наскрізний паз вздовж станини служить для встановлення та кріплення супорта.

Передня бабка токарного верстата 1600

Передня бабка кріпиться на направляючі станини за допомогою ексцентрика.

Як передню опору шпинделя верстата 1600 застосовані два радіальних упорних шарикопідшипника класу "С". Задня опора є радіальним шарикопідшипником класу "СА".

Опорою шпинделя верстата 1600 служать бронзові підшипники ковзання.

Основні технічні характеристики верстата 1600

Найменування параметру	1600	1600 рік с
Основні параметри верстата
Клас точності	П	IN
Найбільший діаметр заготовки над станиною, мм	100	100
Найбільший діаметр заготовки над супортом, мм	60	60
Висота центрів над плоскими напрямними станини, мм	55	55
Найбільша довжина заготовки у центрах (РМЦ), мм	125	125
Найбільша висота різця, мм	6	6
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм	10,2	10,2
Діаметр отвору в цангу, мм	0,2..6	0,2..6
Конус Морзе шпинделя ГОСТ 2573-44	0	0
Число ступенів частот прямого обертання шпинделя	6	6
Частота прямого обертання шпинделя, об/хв	600, 950, 1500, 2360, 3750, 6000	320, 500, 800, 1250, 2000, 3200
Супорт. Подання
Поздовжнє переміщення супорта без переустановки, мм	53	53
Найбільше поперечне переміщення супорта, мм	55	55
Переміщення супорта поперечне на один поділ лімба, мм
Задня бабка
Конус Морзе задньої бабки	Морзе 0	Морзе 0
Найбільше переміщення пінолі, мм	40	40
Електроустаткування
Напруга живлення електродвигуна,	380/220	380/220
Електродвигун головного приводу, кВт (об/хв)	0,12 (2760)	0,12 (1400)
Габарити та маса верстата	500 х 475 х 200	500 х 475 х 200
Габарити верстата (довжина ширина висота), мм
Маса верстата, кг	20	20
