С193н Верстат токарний настільний підвищеної точності
схеми, опис, характеристики

Відомості про виробника токарного настільного верстата С193н

Виробником настільного токарного верстата С193н є Кіроваканський завод прецизійних верстатів, КЗПС м. Кіровокан (сьогодні м. Ванадзор), Вірменія.

С193н Настільний токарний верстат підвищеної точності. Призначення, сфера застосування

Настільний універсальний токарний верстат моделі С193н підвищеної точності призначається для точних робіт токарних робіт по дереву, пластмас і металу, що виконуються в цангу, патроні, на планшайбі та в центрах.

На верстаті С193н можуть виконатися зовнішня обточування, розточування, свердління та інші операції. Застосування пристроїв дає можливість виконувати на верстаті, крім точення, зовнішнє та внутрішнє шліфування, нарізування різьблення, фрезерування та нарізування зуба.

Верстат С193н застосовується для точних токарних робіт та інструментальних та дослідних цехах годинникової та приладобудівної промисловості.

Токарний верстат С193н , оснащений набором пристроїв, може використовуватися також для роботи токарями-механіками.

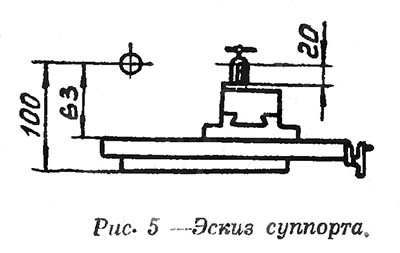

Габаритні розміри робочого простору токарного верстата С193н

Габаритні розміри робочого простору верстата С193н

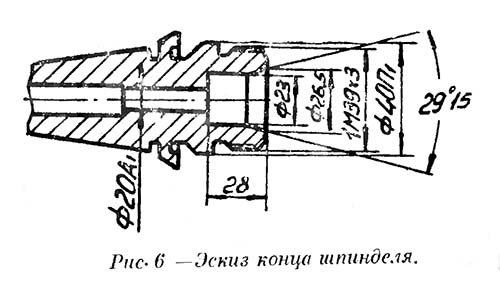

Шпиндель токарного верстата С193н

Шпиндель токарного верстата С193н

Загальний вигляд токарного верстата С193н

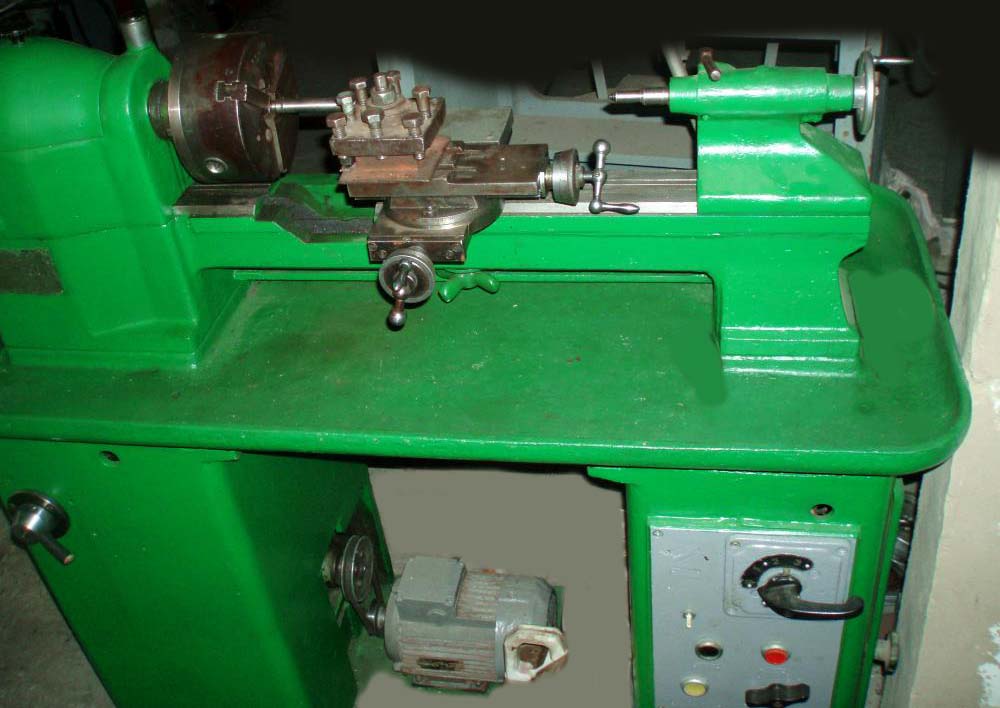

Фото токарного верстата С193н

Фото токарного верстата С193н. Дивитись у збільшеному масштабі

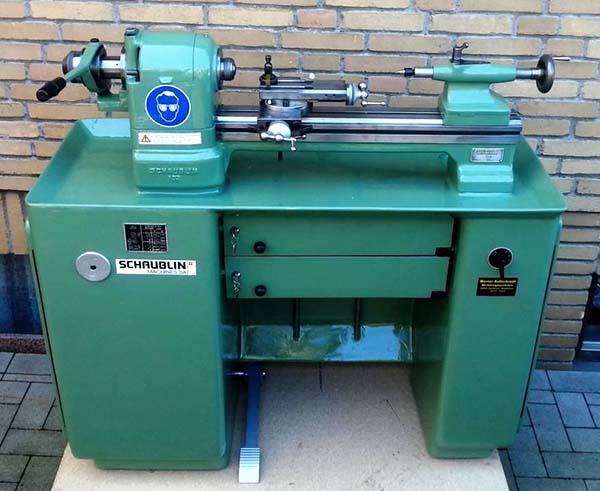

Фото токарного верстата Schaublin 102-80

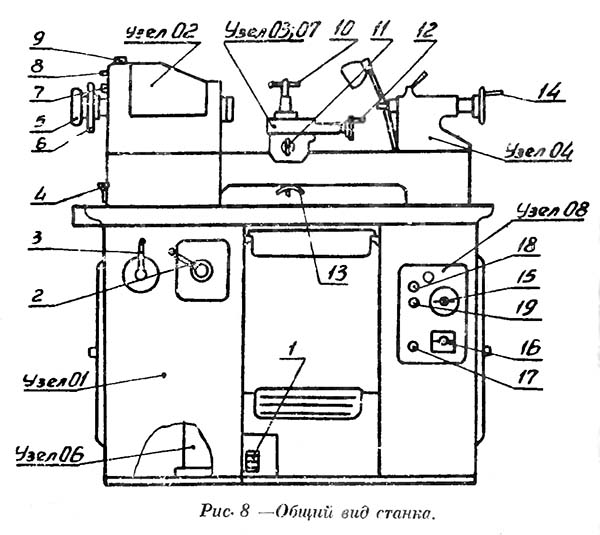

Розташування складових частинин та органів керування токарним верстатом С193н

Розташування органів керування токарним верстатом С193н

Специфікація складових частинин та органів керування токарного верстата С193н

• 1. Станина
• 2. Передня бабка
• 3. Підтримка
• 4. Задня бабка
• 6. Редуктор
• 8. Електроустаткування
• 03-07. Різцеутримувач

Перелік органів керування токарним верстатом С193н

1. Педаль включення та реверсування обертання шпинделя
2. Рукоятка перемикання швидкостей електродвигуна
3. Рукоятка перемикання швидкостей редуктора
4. Важіль гальмування шпинделя
5. Маховик затиску та звільнення цанги
6. Маховик для ручного повороту шпинделя
7. Гайка закріплення важеля фіксатора
8. Кнопка фіксатора
9. Ручка стопоріння шпинделя
10. Рукоятка закріплення інструменту
11. Рукоятка поперечної подачі супорта
12. Рукоятка поздовжньої подачі супорта
13. Гайка закріплення супорта на станині
14. Маховик переміщення пінолі задньої бабки
15. Вимикач електроприводу
16. Вимикач електродвигуна приводу пристроїв
17. Вимикач освітлення
18. Вимикач типу КУ-1 "ПУСК"
19. Вимикач типу КУА-1 «CTOП»

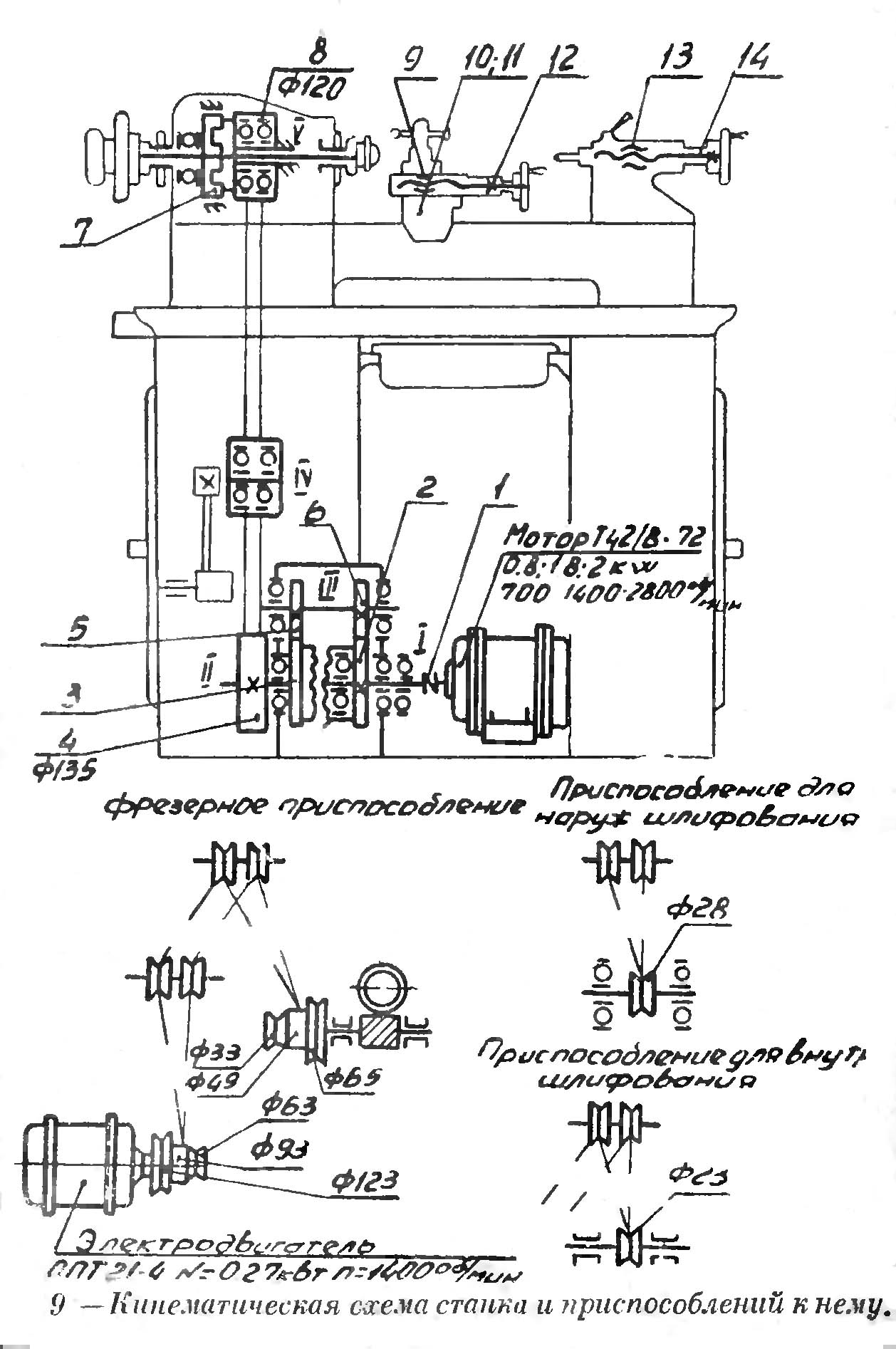

Схема кінематична токарного верстата С193н

Кінематична схема токарного верстата С193н

Кінематична схема токарного верстата С193н. Дивитись у збільшеному масштабі

Конструкція токарного верстата С193н

Передня бабка 193-02-00

Передня бабка кріпиться на направляючих станини за допомогою 2-х ексцентриків із сухарями.

Шпиндель з подвійним конусом на передній шийці і з циліндричною задньою шийкою обертається у підшипниках ковзання.

Передня та задня опори підтягуються за допомогою гайок. Для розвантаження передньої конічної опори шпинделя та сприйняття частинини осьових зусиль на шпинделі, біля задньої опори змонтований регульований упорний кульковий підшипник, що передає навантаження на корпус бабки.

Шків передньої бабки змонтований на 2-х кулькових радіальних підшипниках, що базуються на корпус, і передає обертання на шпиндель за допомогою 3-х пальців із набором пружних шкіряних кілець. У гальмівному шківі шпинделя передбачено 4 ряди отворів, 3 з них по 100, 60 і 48 отворів у ряду для поділу і один ряд з 12 отворами для стопоріння шпинделя при ручних роботах і при роботі з пристроями.

Затискання цанги в отворі конусному шпинделя здійснюється поворотом ручки цангодержателя.

На задньому кінці закріплений маховичок для ручного повороту шпинделя під час роботи в цангу та в центрах.

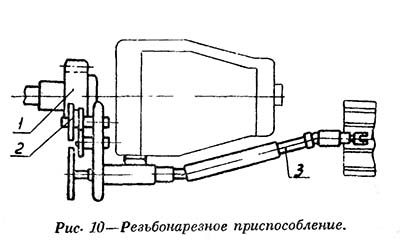

Різьбонарізний пристрій (193-10-00) (постачається за особливу плату)

Пристосування кріпиться до переднього платика корпусу передньої бабки. Від зубчастого колеса (№ 1), посадженого на лівий кінець шпинделя, через гітару (№ 2) та карданну телескопічну передачу (№ 3) обертання передається гвинту поздовжньої подачі супорта. За допомогою набору змінних шестерень, що додаються до пристрій, можна нарізати різьблення з кроками від 0,25 до 2,5 мм.

Різьбонарізний пристрій для настільного верстата С193н

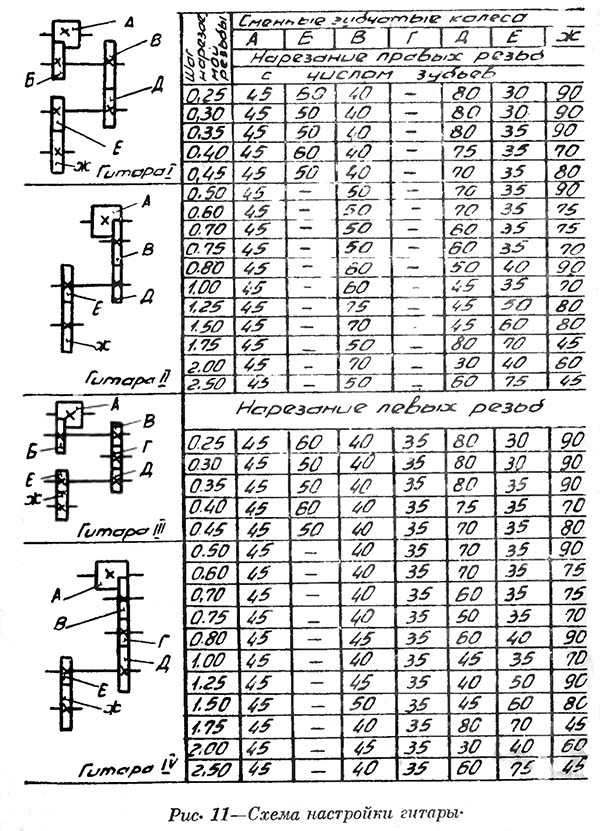

Схема налаштування гітари настільного верстата С193н

Перевірка пристрій у роботі

Зібрати гітару на стенді, здійснити дослідну нарізку різьблення 1М10х1, при цьому чистота різьблення повинна бути не нижче 6-го класу.

Основні дані

• Змінні зубчасті колеса, модуль – 1,25 мм
• Крок нарізання різьблення - 0,25..2,5 мм
• Числа зубів змінних колос – 30; 35: 10; 45; 50; 60; 70; 75; 80; 90.

Ділильна головка (193-11-00) (постачається за особливу плату)

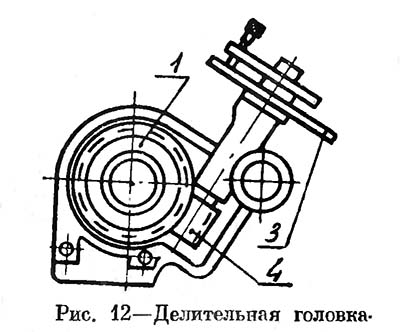

Ділильна головка настільного верстата С193н

Ділильна головка кріпиться до заднього платика корпусу передньої бабки. Черв'ячне колесо (№ 1) пристрій насаджується на кінець шпинделя і повідомляє йому відповідно ділильні повороти. Черв'як пристрою (№ 4) можна відвести від колеса і, таким чином, звільнити шпиндель для обертання. За допомогою 4-х змінних дисків (№ 3), що додаються до пристрій, можна ділити коло на будь-яку кількість поділів до 360.

Основні дані

• Характеристика ділильної головки - 1:60
• Число отворів у змінних дисках 17; 19; 21; 23; 26; 27; 28; 29; 31; 32; 37; 39; 41; 43; 44; 47; 49; 53; 59; 60; 61; 77; 91; 100.

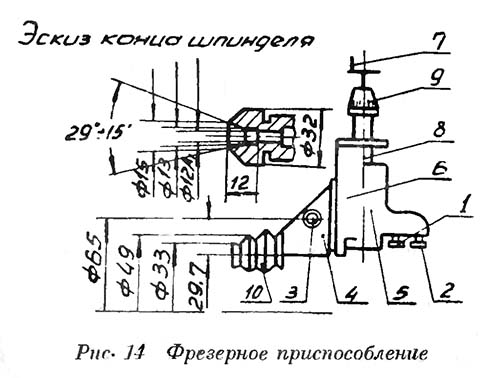

Фрезерний пристрій (193-13-00) (постачається за особливу плату)

Фрезерне пристрій настільного верстата С193н

Фрезерний пристрій встановлюється на верхню площину супорта і кріпиться в його Т-подібних пазах за допомогою 2-х гвинтів (№ 1) і сухарів (№ 2). Шпиндель пристрій (№ 3) обертається у бронзових втулках. Передня шия шпинделя - конусна, на задній - посаджений рухомий конус, який підтягується гайкою. У конусному отворі шпинделя затискається цанга або спеціальна оправка для шліцевих фрез. Вертикальне переміщення санок шпиндельної головки щодо стійки (№ 5) здійснюється і ручну від рукоятки (№ 7) за допомогою ггвинта (№ 8).

Переміщення на один поділ лімба (№ 9) – 0,02 мм. Шпиндель приводиться у обертання за допомогою круглого ременя від електродвигуна через контрпривід пристосувань.

Основні дані

• Ціна поділу лімба - 0,02 мм
• Оберти шпинделя при застосуванні контрприводу - 5200/2660/1360 об/хв.
• Найбільший кут повороту головки шпинделя – +90°
• Крок ггвинта - мм
• Модуль шестерень - 1 мм
• Кут нахилу зубів – 45°

Електроустаткування верстата (узел 193—08—00)

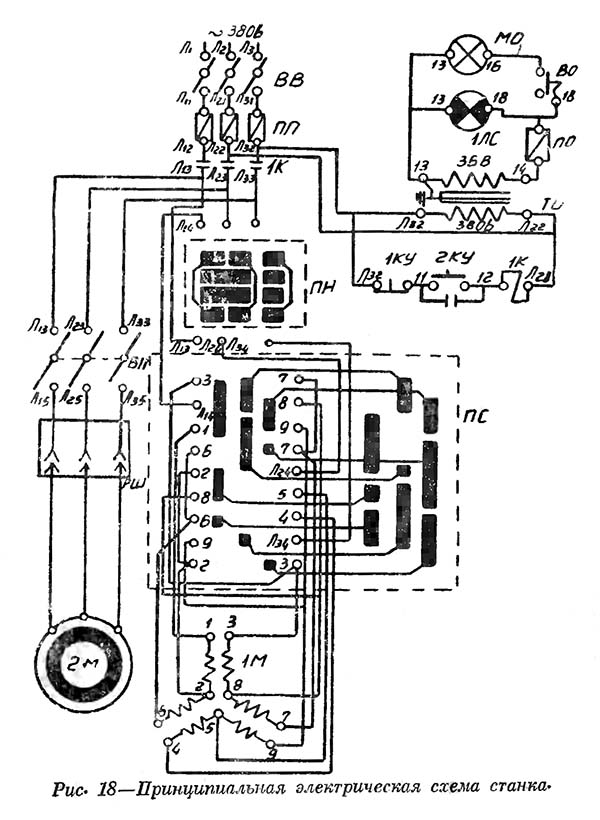

Електрична схема токарного верстата С193н

Електрична токарного верстата С193н. Дивитись у збільшеному масштабі

На верстаті встановлено:

1. Електродвигун головного приводу (1М) - типу Т42/8-4-2 тришвидкісний асинхронний потужністю 0,8; 1,8; 2,0 кВт має швидкість обертання n = 700; 1400; 2800 об/хв на 380 ст.
2. Знімний електродвигун пристосувань (2М) - типу ДПТ21-4 0,27 кВт, n = 1400 об/хв (постачається разом із пристроями за особливу плату).

Напруга силового ланцюга 380 В, ціни управління 380 В, ланцюги освітлення та сигналізації 36 В.

Робочі електричні схеми

Напруга подається на станок поворотом вимикача ВР у положення «ВКЛ». При цьому спалахує синя сигнальна лампа «ЛЗ». Кнопкою 2КУ «Пуск» включається магнітним пускачем 1K - яким блокує запобіжну пускову кнопку і головними контактами включає електродвигуни 1М і 2М.

Зміна напрямку обертання двигуна 1М проводиться перемикачем ПН. Перемикання швидкостей здійснюється барабанним перемикачем ПС. Захист електроустаткування верстата від коротких замикань забезпечується плавкими запобіжниками «ПП» та «ПЗ».

Вказівки по обслуговування електроустаткування

1. Верстат повинен бути надійно заземлений відповідно до чинних правил і норм
2. Для осмотра і ремонта електроустаткування верстат должен отключаться от питающей сети

с-193н Верстат токарний настільний підвищеної точності. Відеоролик.

Основні технічні характеристики верстата С193н

Найменування параметру	S193n	С-193
Основні параметри верстата
Клас точності	П
Найбільший діаметр заготовки над станиною, мм	200	200
Найбільший діаметр заготовки над супортом, мм	120	120
Висота центрів над плоскими напрямними станини, мм	100	100
Найбільша довжина заготовки у центрах (РМЦ), мм	500	500
Найбільша довжина обробки при одній установці супорта, мм	90
Найбільша висота/ширина різця, мм	20/10
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм	20	20
Діаметр отвору в цангу, мм		14
Число ступенів частот обертання шпинделя	6
Частота обертання шпинделя, об/хв	255..3100	150..3000
Супорт
Поздовжнє переміщення супорта без переустановки, мм	90
Найбільше поперечне переміщення супорта, мм	90
Ціна поділу лімба при поздовжньому переміщенні супорта, мм	0,02	0,01
Ціна поділу лімба при поперечному переміщенні супорта, мм	0,02	0,01
Переміщення супорта поздовжнє на один оберт лімба, мм	2	2
Переміщення супорта поперечне на один оберт лімба, мм	2	2
Найбільше переміщення верхніх (різцевих) санчат, мм
Переміщення різцевих санок на один поділ лімба, мм
Кут повороту верхньої каретки супорта, град	±90°
Задня бабка
Конус Морзе задньої бабки	Морзе 1
Найбільше переміщення пінолі, мм	70	70
Електроустаткування
Напруга живлення електродвигуна,	380/220
Електродвигун приводу, кВт (об/хв)	0,8; 1,8; 2,0 (700; 1400; 2800)	1 (1420)
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	1240 х 550 х 1215	1250 х 590 х 1210
Маса верстата з приладдям, кг	600
