2053 Верстат різьбонарізний настільний
Опис, характеристики, схеми

Відомості про виробника настільно-різьбонарізного верстата 2053

Різьбонарізний настільний верстат 2053 року випускався підприємством Кіровоканський завод прецизійних верстатів м. Кіровокан (сьогодні м. Ванадзор), Вірменія.

2053 Верстат різьбонарізний настільний підвищеної точності. Призначення та сфера застосування

Верстат різьбонарізний вертикальний настільний 2053 призначений для нарізання правозахідних метричних різьблень машинними та ручними мітчиками в умовах індивідуального користування.

Принцип роботи різьбонарізного верстата 2053

Від шківа електродвигуна через верхню гілок ременя обертання передається на верхній шків шпинделя, через нижню гілка ременя обертання передається на нижній шків шпинделя. Таким чином шківи обертаються в різних напрямках і є половинами відповідно верхньої і нижньої конусних муфт, жорстко закріплених на шпинделі. Шківи встановлені через підшипники кочення на втулку, що вільно переміщається в осьовому напрямку по шпинделю за допомогою рукоятки. При переміщенні ручки вниз включається нижня конусна муфта і шпиндель отримує обертання робочого ходу. Включення холостого ходу походить від пружини. Натяг клинового ременя здійснюється роликом.

Особливості конструкції верстата 2053

• Унікальна різьбонарізна головка з приводом одним клиновим ременем і лише рукояткою керування;
• Переміщення висувної пінолі;
• Нарізання глухих різьблень проводиться по регульованих упорах, що обмежують хід шпинделя на довжину різьби, що нарізається;
• Введення різального інструменту (мітчика) проводиться вручну;
• Автоматичний реверс напрямку обертання зворотного ходу відбувається за допомогою спеціальних муфт;
• Електроустаткування із пристроєм захисного відключення, що забезпечує безпеку.

Верстат складається з різьбонарізної головки з електродвигуном та основою.

Електродвигун, встановлений збоку на корпусі головки верстата, передає обертання через шківи приводні шпинделю. Включення прямого та зворотного обертання шпинделя здійснюється фрикційними та конусними муфтами.

Шпиндель верстата обертається в сталевих гартованих втулках із хромистої сталі.

Подача шпинделя здійснюється вручну і регулюється завзятим гвинтом.

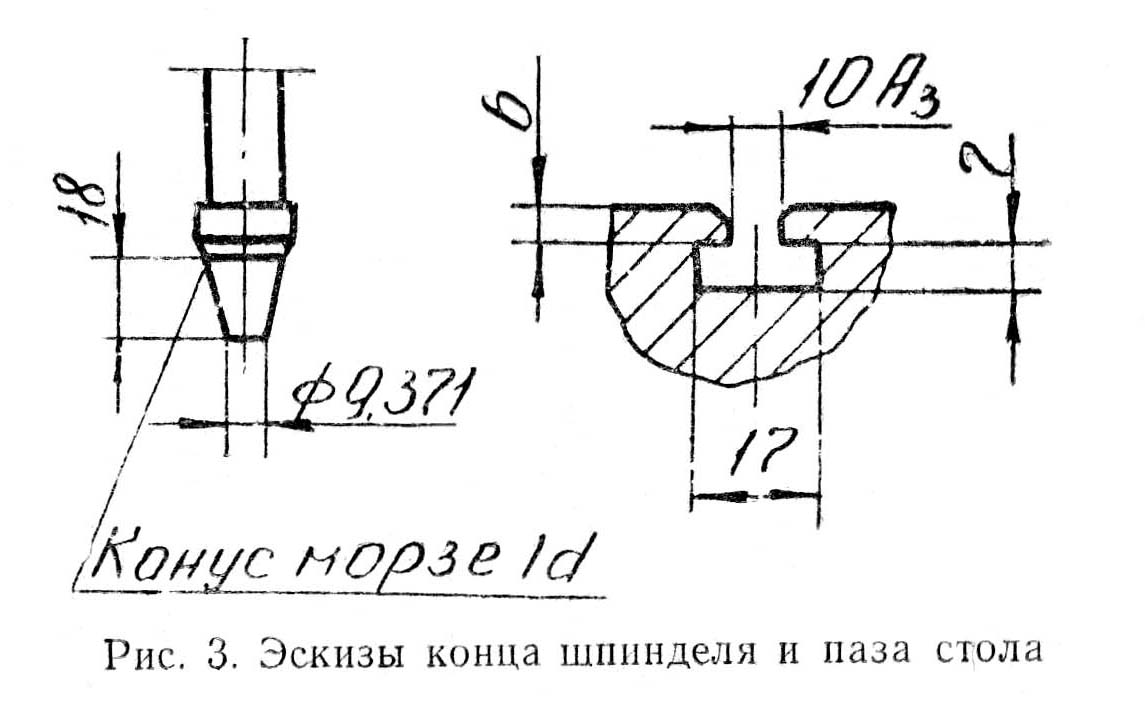

Посадочні місця та приєднувальні розміри різьбонарізного верстата 2053

Посадочні місця та приєднувальні розміри різьбонарізного верстата 2053

Посадочні місця та приєднувальні розміри різьбонарізного верстата 2053. Дивитись у збільшеному масштабі

Загальний вигляд різьбонарізного настільного верстата 2053

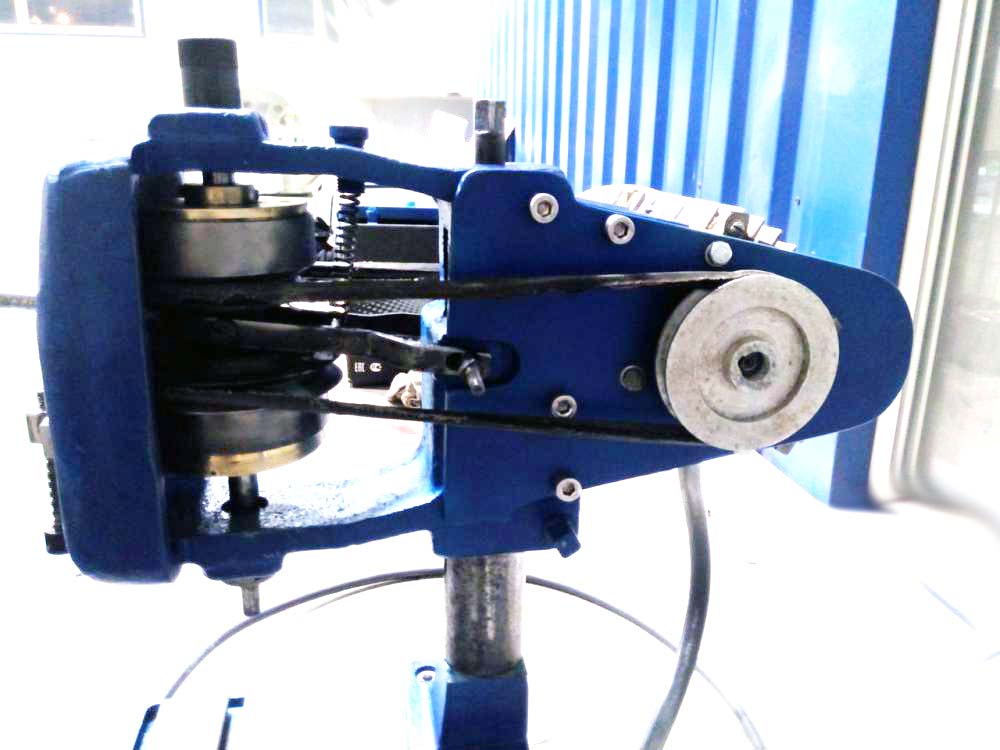

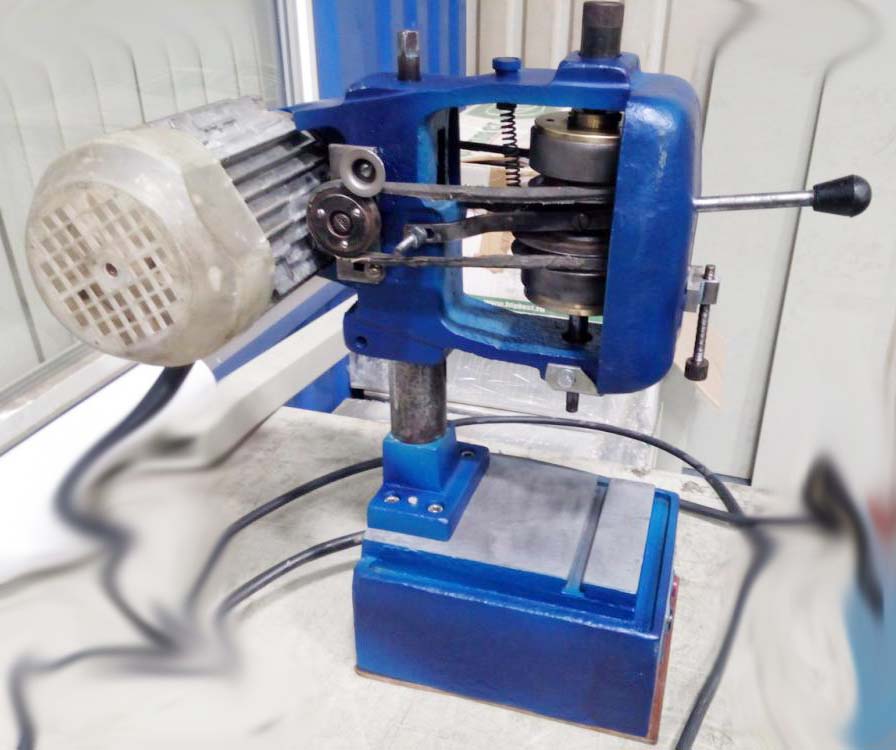

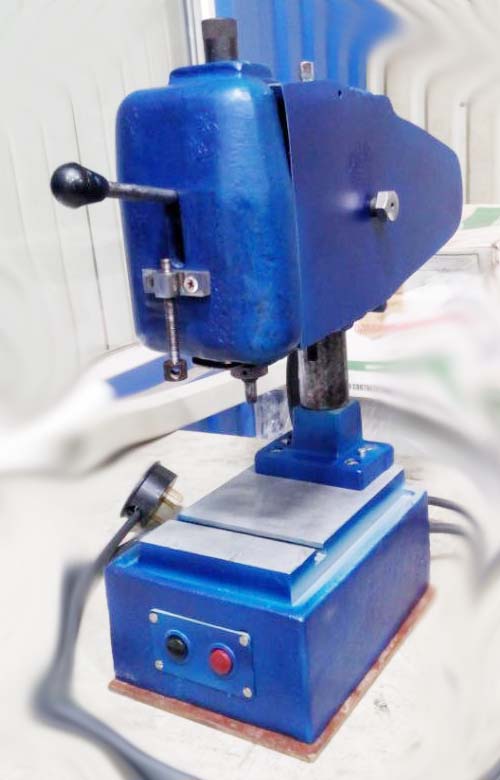

Фото різьбонарізного верстата 2053

Фото різьбонарізного верстата 2053

Фото різьбонарізного верстата 2053. Дивитись у збільшеному масштабі

Фото різьбонарізного верстата 2053

Фото різьбонарізного верстата 2053. Дивитись у збільшеному масштабі

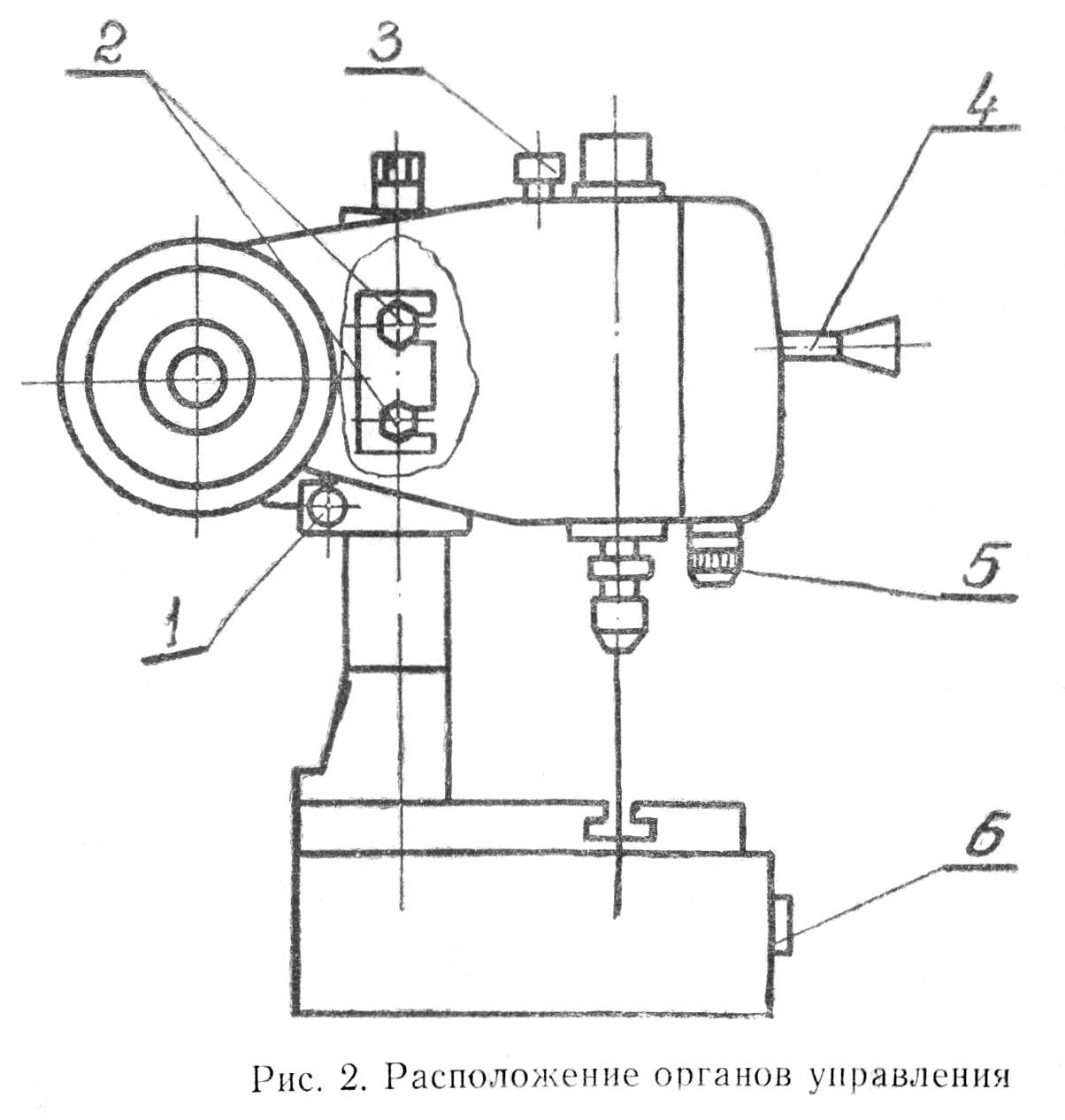

Розташування органів керування різьбонарізним верстатом 2053

Розташування органів керування різьбонарізним верстатом 2053

Розташування органів керування різьбонарізним верстатом 2053. Дивитись у збільшеному масштабі

Перелік органів керування верстатом 2053

1. Гвинт затискача різьбонарізної головки
2. Гвинти регулювання натягу ременя
3. Гвинт регулювання натягу пружини шпинделя
4. Рукоятка вертикального переміщення шпинделя
5. Лімб установки глибини нарізування
6. Кнопки «Пуск» та «Стоп»

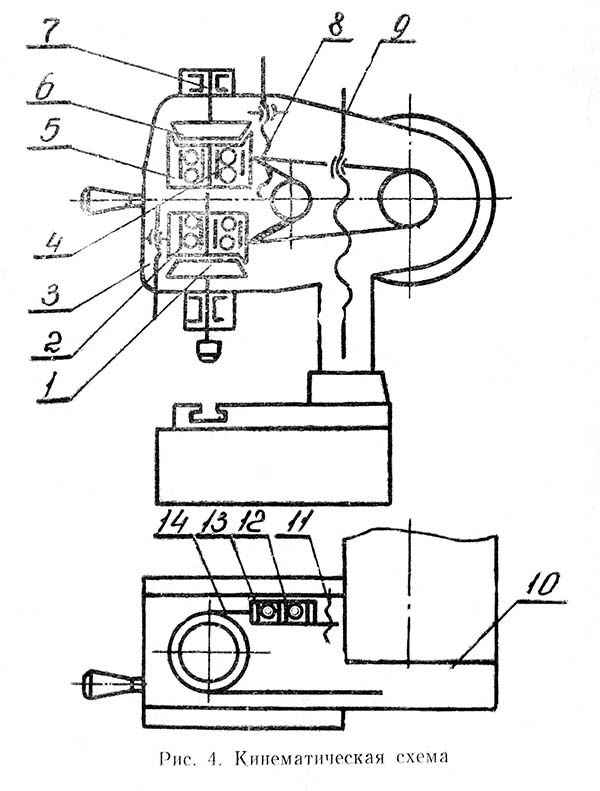

Кінематична схема різьбонарізного верстата 2053

Кінематична схема різьбонарізного верстата 2053

Кінематична схема різьбонарізного верстата 2053. Дивитись у збільшеному масштабі

1. Шків муфти Ø 80
2. Шків приводний Ø 100
3. Гвинт обмежувальний М8х1
4. Підшипник 36204 ГОСТ 831-75
5. Шків приводний Ø 80
6. Шків муфти Ø 75
7. Втулка Ø 14 X 2053-01-23
8. Гвинт пружини М14х1, 5
9. Гвинт підйому трап. 16x4
10. Шків електродвигуна Ø 45, Ø 60
11. Гвинт натягу ременя 2053-01-24
12. Підшипник 80018 ГОСТ 7242-70
13. Шків натяжний Ø 45
14. Ремінь шкіряний круглий нескінченний Ø 5x1110 мм

Робота різьбонарізного настільного верстата. Відео.

Технічні характеристики верстата 2053

Найменування параметру	2053 рік	ВСН-12	2054 м. вул
Основні параметри верстата
Діапазон різьблення, що нарізається, мм	M3	M3..M8	M6
Крок нарізання різьблення, мм	0,2..0,5	0,5..1,5	0,4..1,25
Відстань від торця шпинделя до столу (до оправки), мм	130	0..200 (160)	75..250
Відстань від осі вертикального шпинделя до направляючих стійки (виліт), мм	100	170	125
Робочий стіл
Ширина робочої поверхні столу, мм	140 х 140	200 х 200	200 х 400
Число Т-подібних пазів	1	1	1
Ширина Т-подібного паза (ГОСТ 1574-91), мм	10A3	14Н9	14A3
Шпиндель
Найбільше переміщення шпиндельної головки, мм	-	-
Хід гільзи шпинделя, мм	35	30	45
Подача при нарізуванні різьблення	ручна	ручна	ручна
Частота обертання шпинделя у прямому напрямку, об/хв	1250, 1600	600, 750	224..2240
Частота обертання шпинделя у зворотному напрямку, об/хв	1600, 2000	650, 856
Кількість швидкостей шпинделя	4	4	6
Конус шпинделя	КМ 1	КМ 2; В16	КМ 1
Свердлильний патрон	4-Б10	10-В16
Привід
Напруга живлення,	380	380	380
Електродвигун приводу головного руху, кВт (об/хв)	0,18 (2800)	0,55	0,6 (1300)
Габарит та маса верстата
Габарити верстата (довжина ширина висота), мм	465 х 265 х 530	730 х 362 х 718	715 х 516 х 1550
Маса верстата, кг	40	93
