Відомості про виробника безцентрового круглошліфувального універсального верстата 3Е184

Виробник безцентрового круглошліфувального верстата 3Е184 - Вітебський верстатобудівний завод "Вістан" , заснований у 1914 році.

У 1960 році рішенням уряду було прийнято рішення про випуск безцентровошліфувальних верстатів універсальних та спеціальних.

Вітебський верстатобудівний завод «Вістан» одне з провідних підприємств із виробництва круглошліфувальних, центрових та безцентрових верстатів, зубообробних, обробних центрів з ЧПУ, токарних, спеціальних, міні, деревообробних верстатів.

Продукція Вітебського верстатобудівного заводу Вістан

3Е184 Верстат круглошліфувальний безцентровий. Призначення та сфера застосування

Верстат безцентровошліфувальний 3Е184 призначений для шліфування тіл обертання з діаметром заготовок від 4 до 80 мм при обробці на прохід і обробці врізанням. Діаметр виробу, що допускається, на напівавтоматах 3Е184В і 3Е184А до 125 мм.

Напівавтомат 3Е184 забезпечує автоматичні цикли:

врізного шліфування з функціональною подачею;
виправлення шліфувального кола;
компенсації розміру оброблюваної деталі;
компенсації положення алмазу щодо утворює шліфувального кола.

Для здійснення врізного шліфування на напівавтоматі передбачено встановлення завантажувального маніпулятора УЗ1-588, налагодженого на завантаження деталей діаметром 27-40 і довжиною до 245 мм.

Для завантаження деталей різноманітної конфігурації, діаметри та довжини яких відмінні від зазначених у паспорті напівавтомата, конкретний завантажувальний пристрій та налагодження завод виготовляє на особливе замовлення.

Напівавтомати 3Е184 дозволяють:

проводити шліфування зі швидкістю до 60 м/с
обробляти деталі діаметром у 1,6 рази більше, ніж передбачено ГОСТ 2898-84;
мають збільшений діаметр опорних шийок шпинделів
портальне розташування провідного кола, що значно підвищує жорсткість шпинделів.

Застосування гідростатичних опор шпинделів підвищує точність обробки напівавтомата 3Е184А.

Напівавтомати мають наступні переваги перед базисним верстатом 3М184:

збільшена висота кіл у 1,6 раза;
підвищена потужність приводу шліфувального кола у 3 рази;
збільшено швидкість поздовжнього переміщення механізмів виправлення шліфувального та провідного кіл у 2 рази
збільшення кута повороту бабки ведучого кола у 1,6 раза;
автоматичні цикли виправлення шліфувального кола та підналагодження циклу роботи шліфувальної бабки;
очищення СОЖ магнітним сепаратором і т.д.

Бабка шліфувального кола і бабка ведучого кола рухливі. Супорт та опорний ніж нерухомі. Бабку провідного кола можна встановити у горизонтальній площині під кутом ±30°, а найбільший кут нахилу осі провідного кола у вертикальній площині ±8°. Шліфувальна бабка встановлена на роликових направляючих зі сталевими загартованими планками. Бічні напрямні також роликові. Бабка провідного кола встановлена на направляючих ковзання.

Клас точності верстатів за ГОСТ 8-82Е: мод. 3Е184В - В; мод. 3Е184А - А.

Принцип роботи та особливості конструкції верстата

Шліфування з наскрізною подачею (напрохід)

Для роботи цим методом вісь провідного кола встановлюють у вертикальній площині щодо осі шліфувального кола під кутом до 4° (рис. 58, б).

У процесі шліфування осі обох кіл та ніж нерухомі. У міру зношування кіл їх переміщають відносно один одного на величину зношування.

Матеріал ведучого кола внаслідок високого коефіцієнта тертя забезпечує хороше зчеплення провідного кола зі заготовкою, що шліфується. Тому встановлений під кутом α і обертовий з окружною швидкістю v провідний коло повідомляє заготівлі кругову подачу з окружною швидкістю v=v cosα м/хв (рис. 58, б) і поздовжню подачу зі швидкістю vп=v sinα м/хв.

Дійсна окружна швидкість v′о під впливом додаткового обертання заготовки шліфувальним кругом дещо більша за теоретичну vо: v′о=(1,02..1,07) vо (залежно від кута α).

Процес шліфування може бути безперервним, тому безцентрово-шліфувальні верстати зручно використовувати у потокових та автоматичних лініях.

Шліфування з поперечною подачею (на врізання)

Цим методом користуються при шліфуванні заготовок з фасонним, конічним або іншим, відмінним від циліндричного профілем, а також при шліфуванні циліндричних заготовок з буртом або будь-якою виступаючою частининою, діаметр якої більший за діаметр шліфованої поверхні.

Працюючи методом врізання осі кіл розташовують горизонтально, заготовку поміщають між ножем і провідним колом. Шліфування поверхні ведеться одночасно по всій довжині за рахунок поперечної подачі шліфувального (або в деяких верстатах провідного) кола. Наприкінці поперечної подачі виріб має заданий розмір.

Профіль обох кіл правиться відповідно до профілю заготовки, що шліфується. Довжина оброблюваної поверхні не може бути більшою за ширину шліфувального кола.

Шліфування з наскрізною подачею до упору. Цим методом використовують для шліфування циліндричних поверхонь заготовок з буртом або конічних поверхонь. Осьове переміщення заготовки обмежується упором, який після закінчення обробки виштовхує її.

Шліфування просувним методом

Характерною особливістю цього методу є рух опорного ножа разом із заготівлею в процесі її обробки. Для переміщення ножа використовують спеціальний пристрій, який встановлюють на опорний місток 4 (рис. 59, г).

Цей метод застосовують замість шліфування з наскрізною подачею до упору, коли поздовжню подачу та відведення виробу зручніше здійснювати за допомогою опорного ножа.

Модифікації верстатів безцентрового шліфування серії 3е184

3е184В - верстат круглошліфувальний безцентровий напівавтомат високої точності
3е184А - верстат круглошліфувальний безцентровий напівавтомат особливо високої точності
3е184ШВ - ( ВСА-184KNC ) - верстат круглошліфувальний безцентровий з програмованим контролером
3е184ВМ - ( ВСА-184NC ) - верстат круглошліфувальний безцентровий з програмованим контролером
3е184АМ - ( ВСА-184NC ) - верстат круглошліфувальний безцентровий з програмованим контролером

Круглошліфувальні верстати безцентрові серії 3184:

3184 - перша модель серії 1962 рік
3А184 - орієнтовно 1970 рік
3М184 , (3М182, 3М184В, 3М184А, 3М184І) - орієнтовно 1974 рік
3Е184 , (3Е184В, 3Е184А) - 1988 рік

3е184 Габарит робочого простору верстата, посадкові та приєднувальні бази

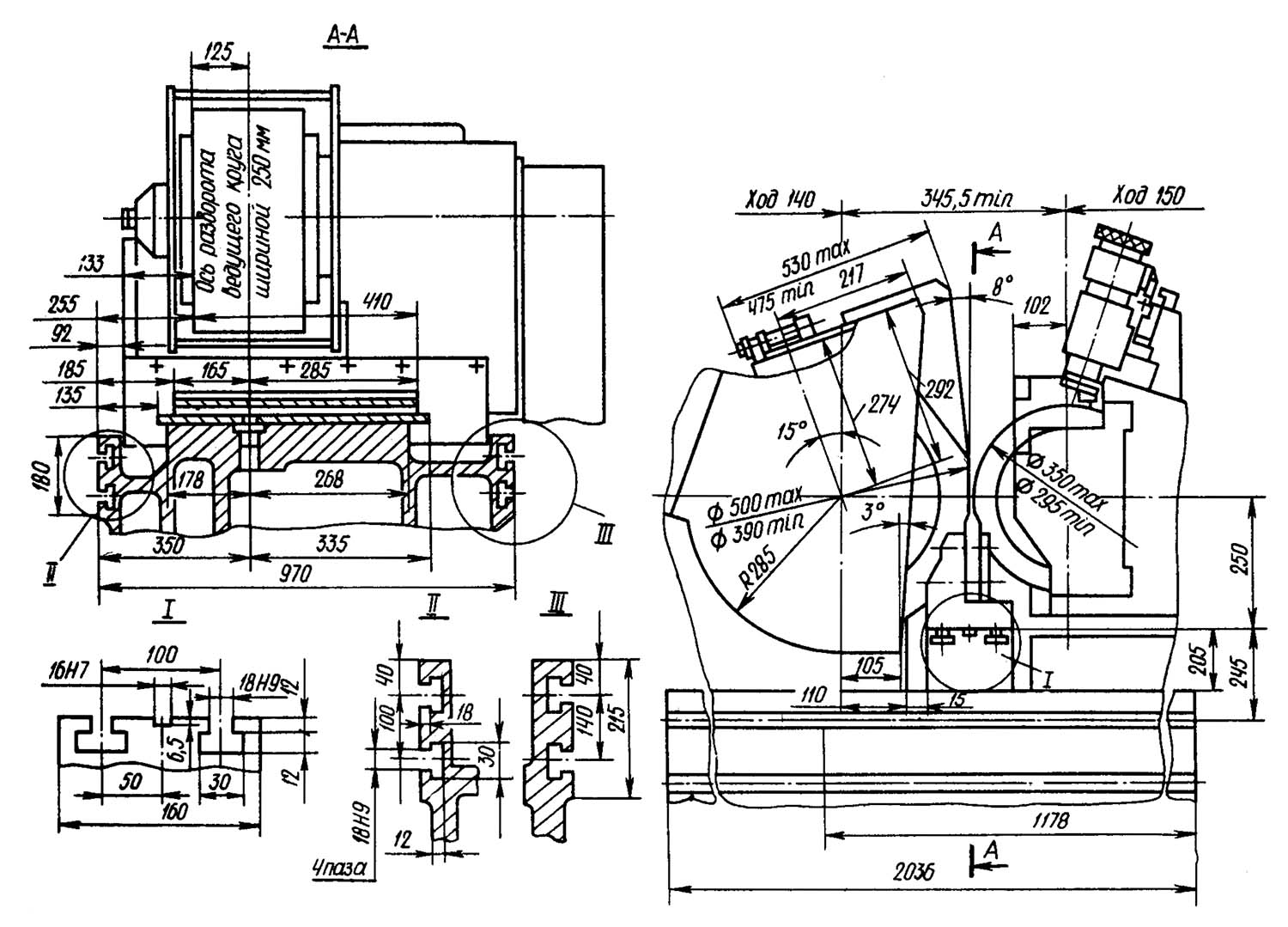

3е184 посадочні місця та приєднувальні розміри круглошліфувального безцентрового верстата. Габарит робочого простору круглошліфувального безцентрового верстата

Габарит робочого простору шліфувального верстата 3е184

Габарит робочого простору шліфувального верстата 3е184. Дивитись у збільшеному масштабі

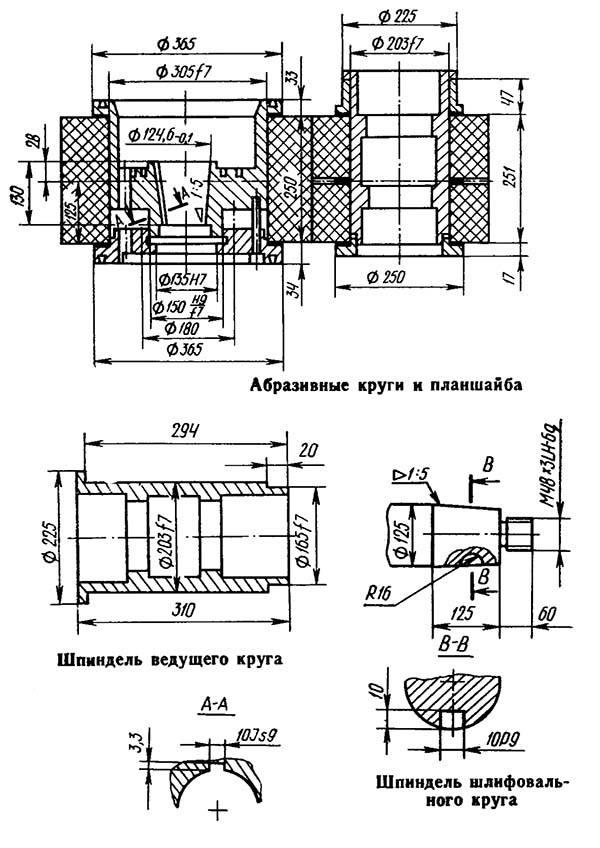

Абразивні круги та планшайба безцентрового верстата 3е184

Абразивні круги та планшайба безцентрового верстата 3е184. Дивитись у збільшеному масштабі

3е184 Загальний вигляд круглошліфувального безцентрового верстата

Загальний вигляд круглошліфувального верстата безцентрового 3е184

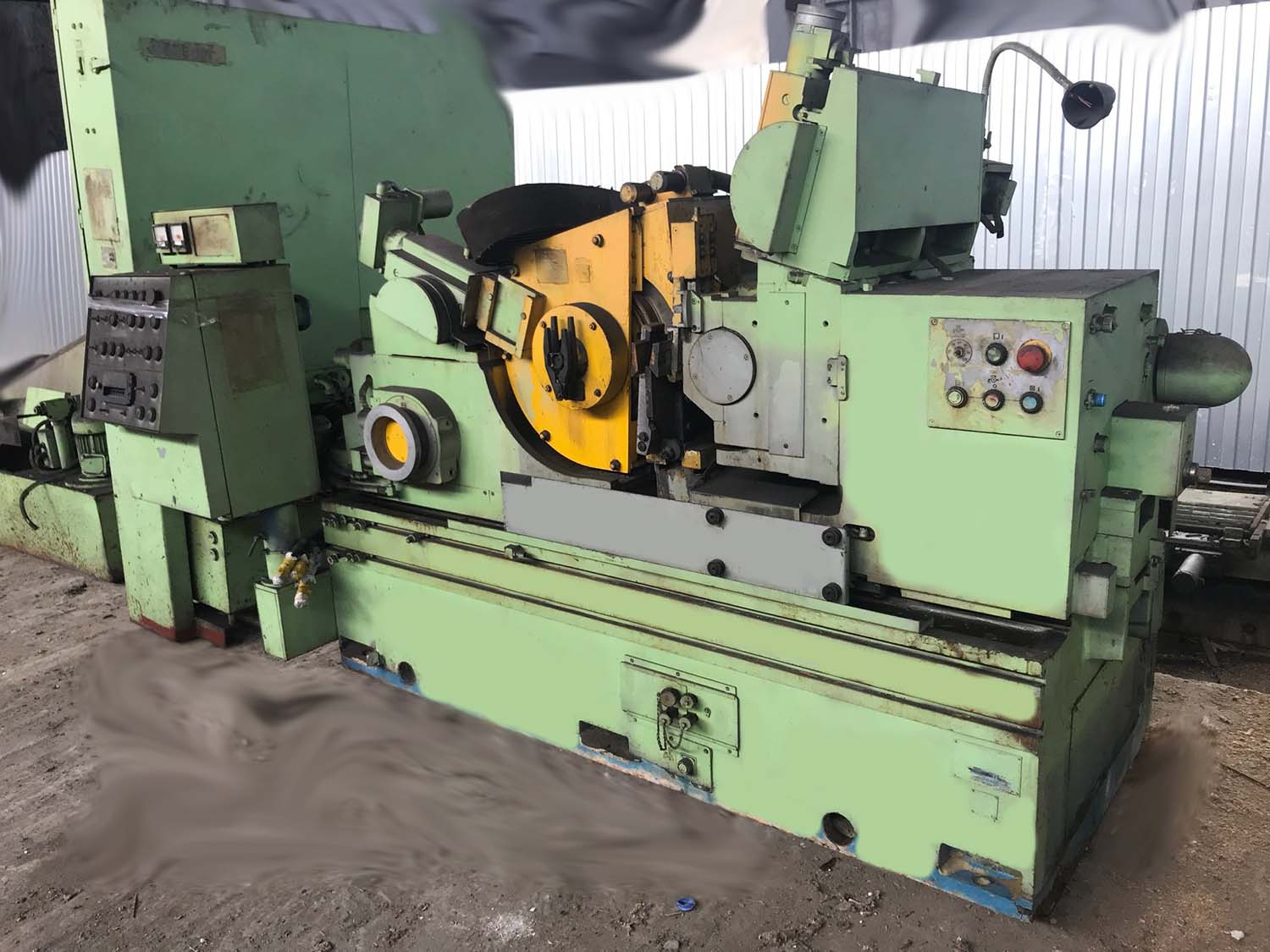

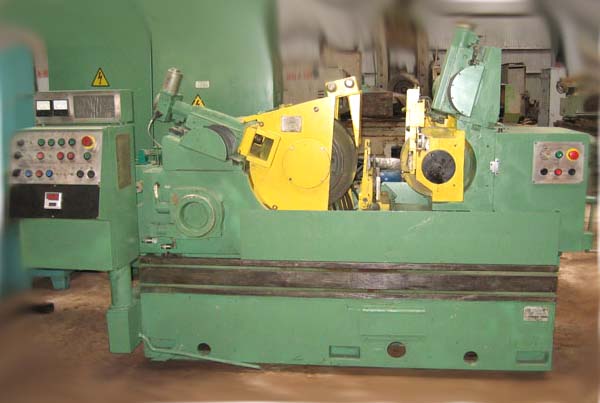

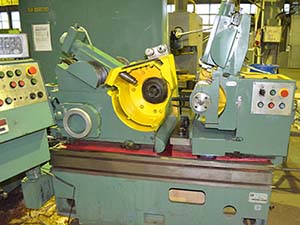

Фото круглошліфувального безцентрового верстата 3е184

Фото круглошліфувального безцентрового верстата 3е184. Дивитись у збільшеному масштабі

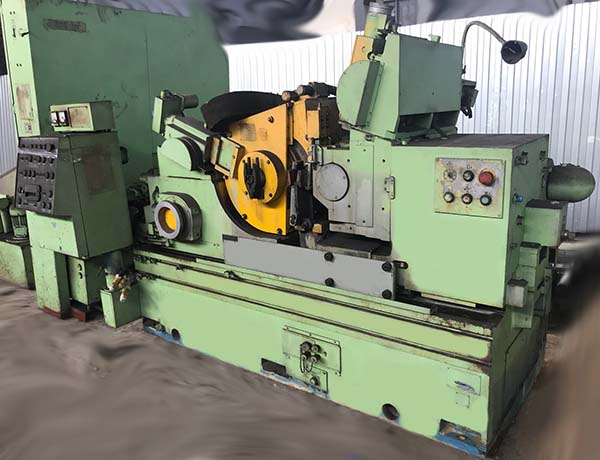

Загальний вигляд круглошліфувального верстата безцентрового 3е184

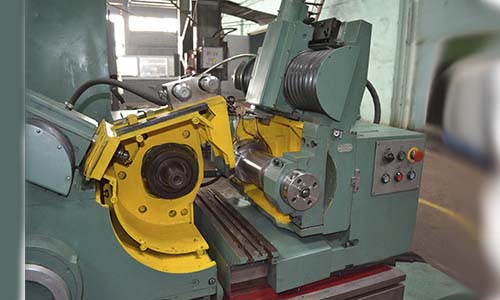

Фото круглошліфувального безцентрового верстата 3е184

Загальний вигляд круглошліфувального верстата безцентрового 3е184

Фото круглошліфувального безцентрового верстата 3е184

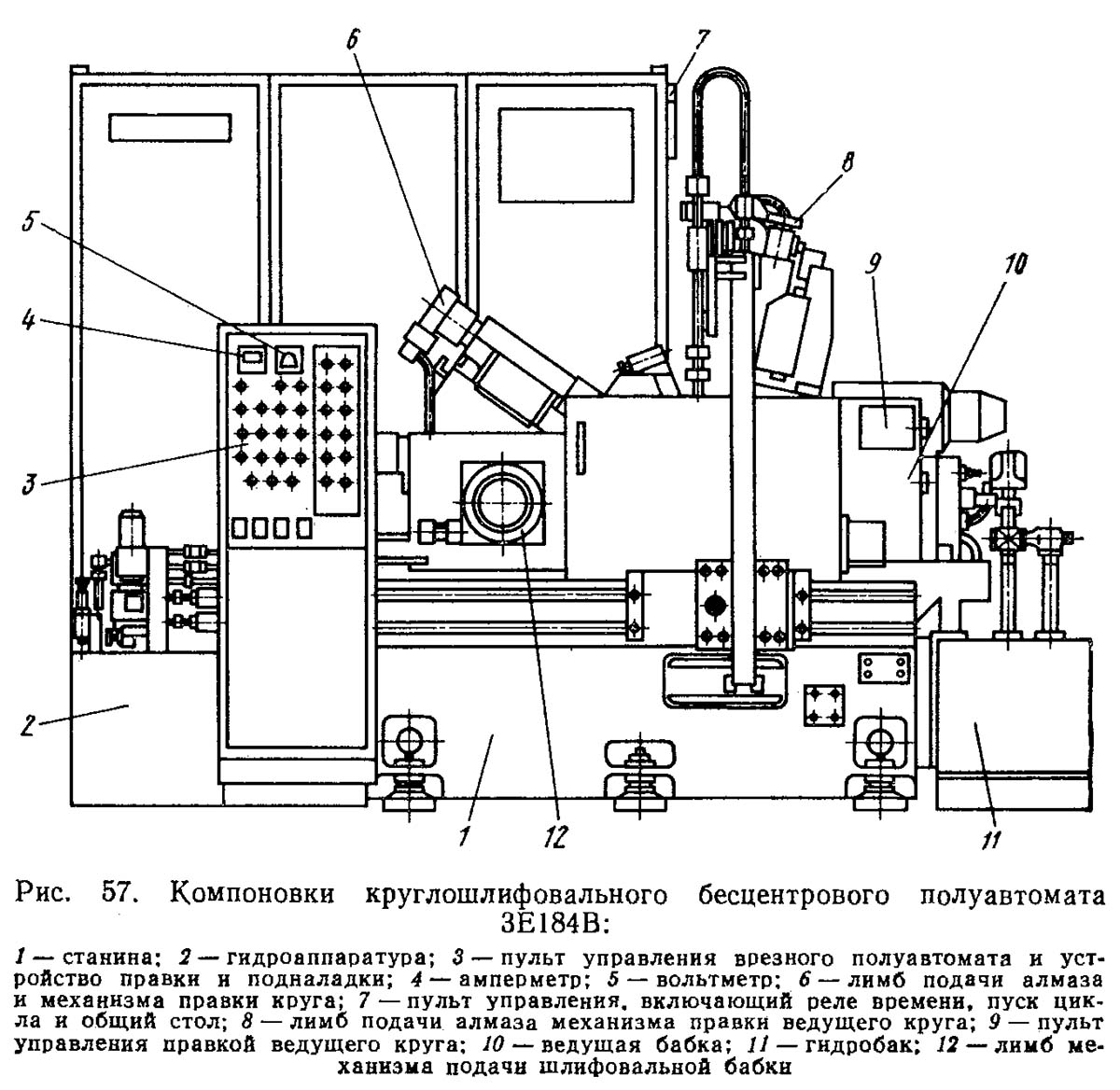

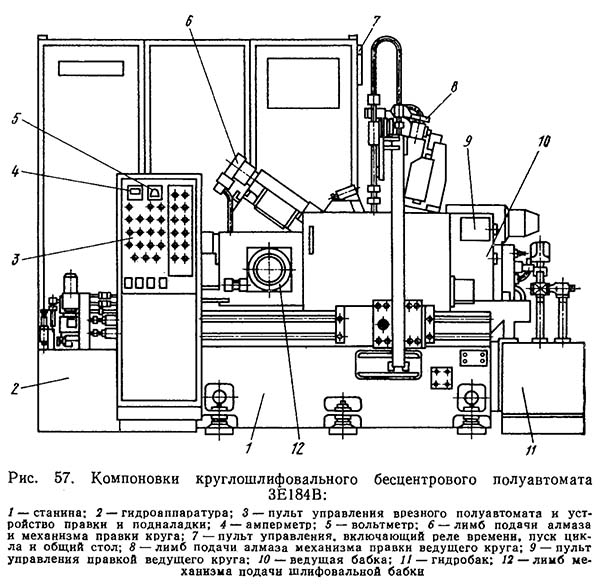

Розташування основних вузлів бесцентрово-шлифовального верстата 3е184

Розташування основних вузлів безцентрово-шліфувального верстата 3е184

Розташування основних вузлів бесцентрово-шлифовального верстата 3е184

Розташування основних вузлів бесцентрово-шлифовального верстата 3е184. Дивитись у збільшеному масштабі

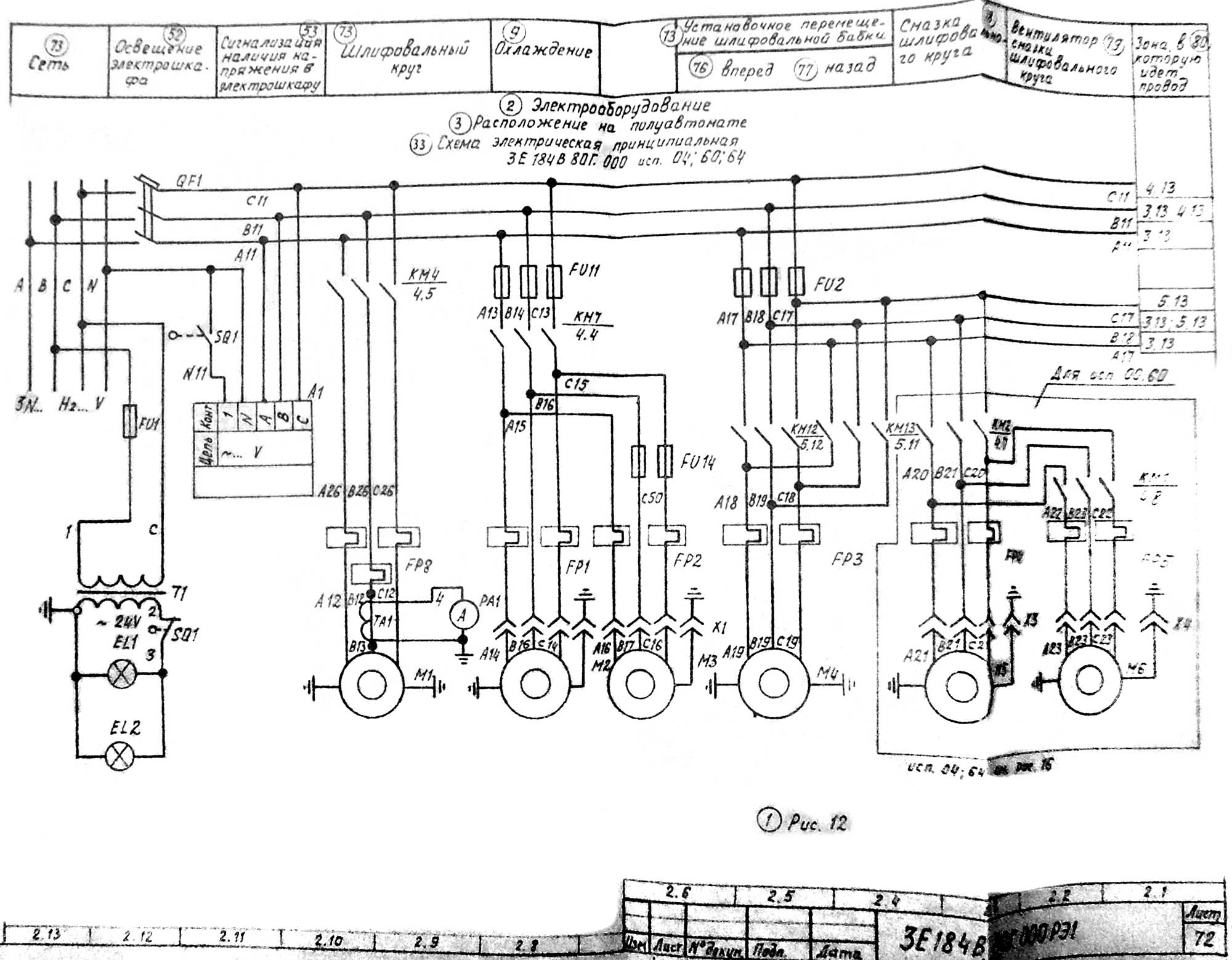

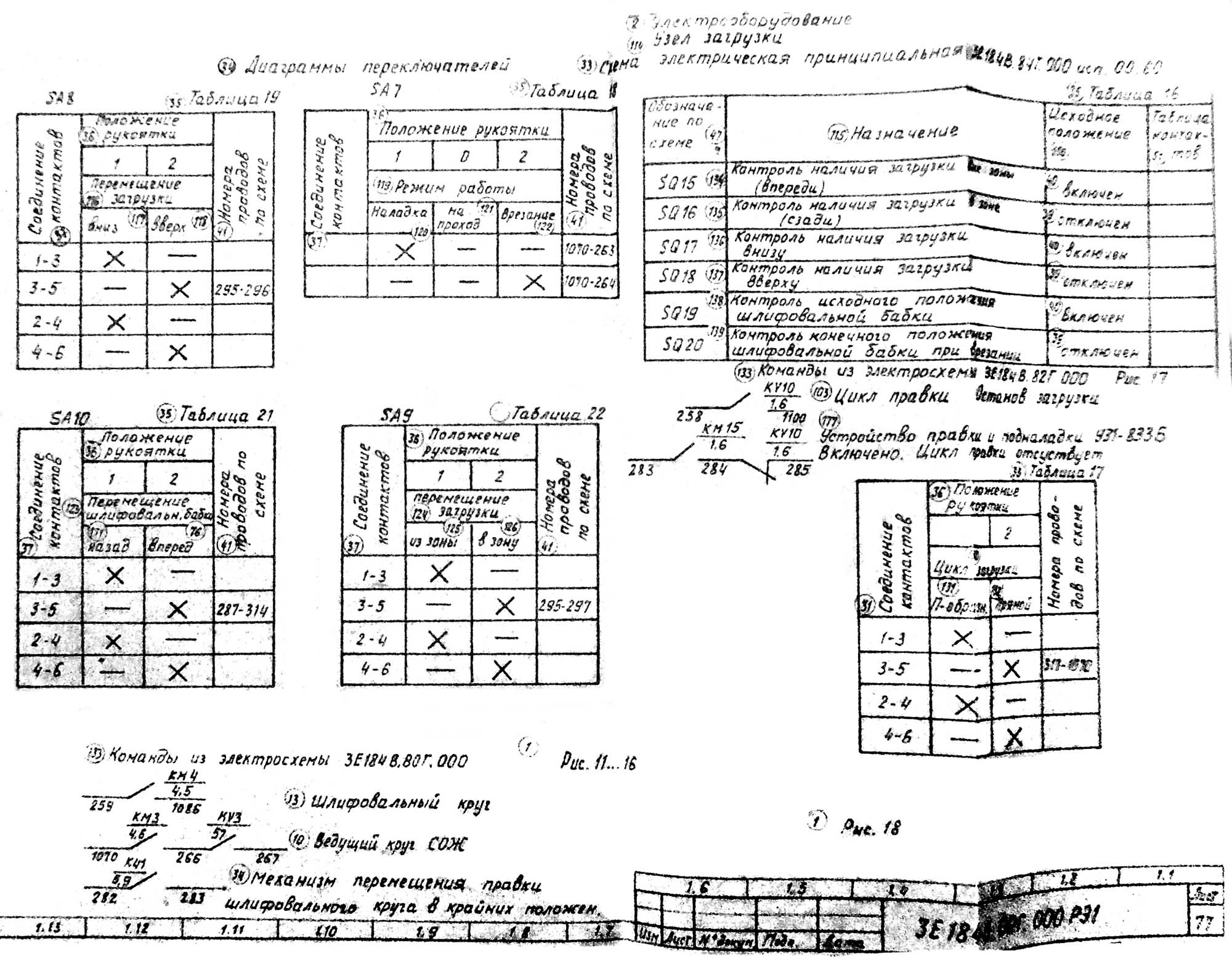

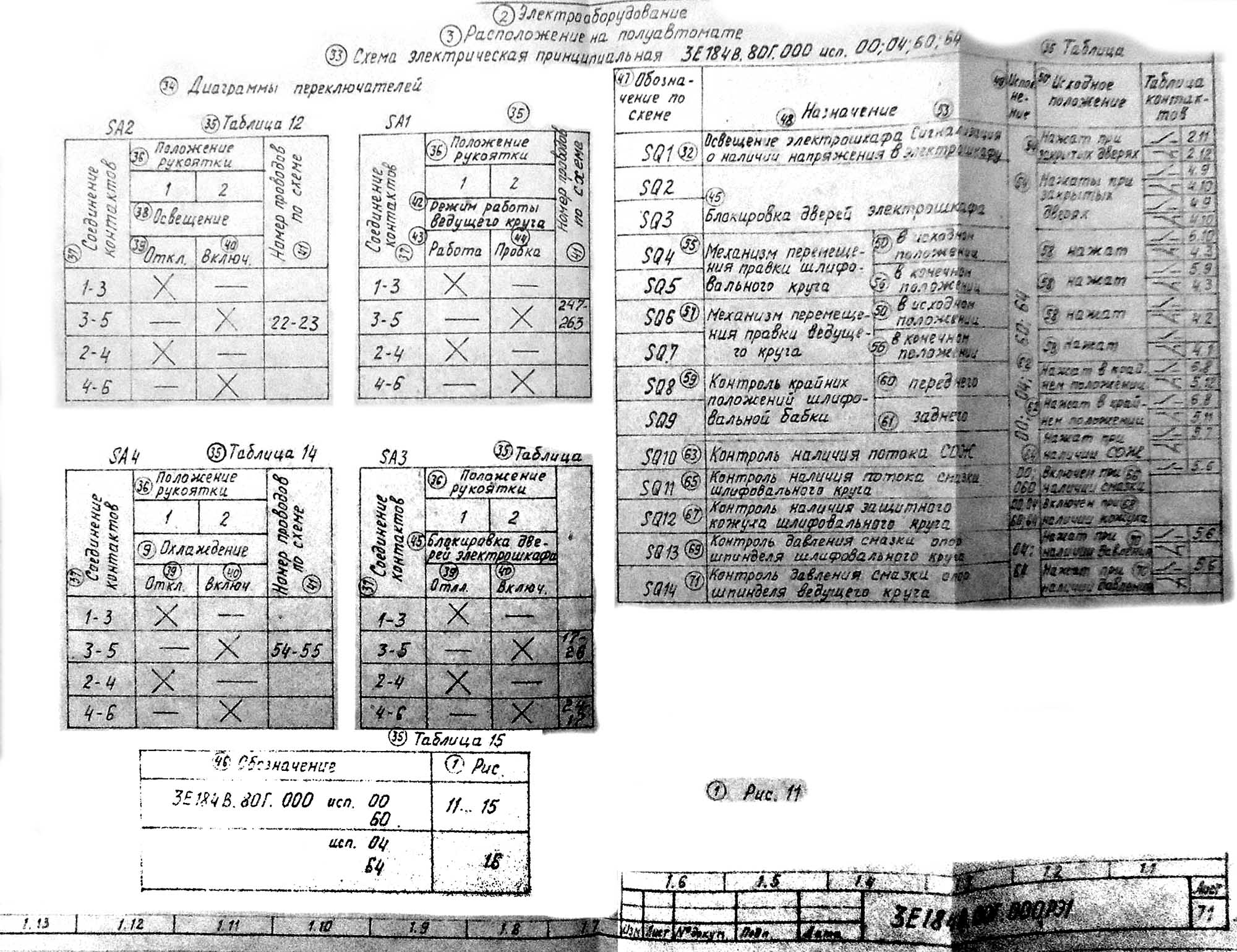

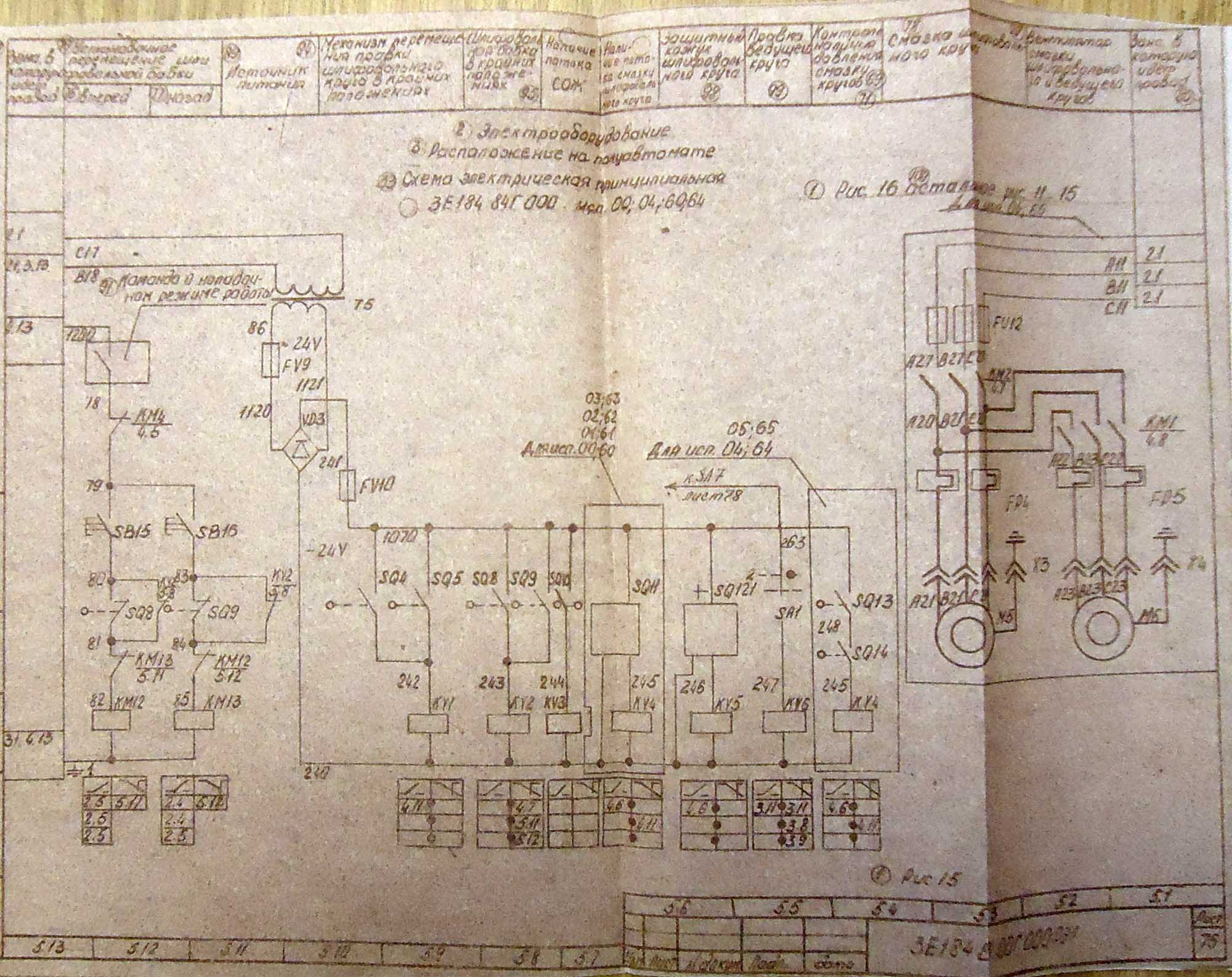

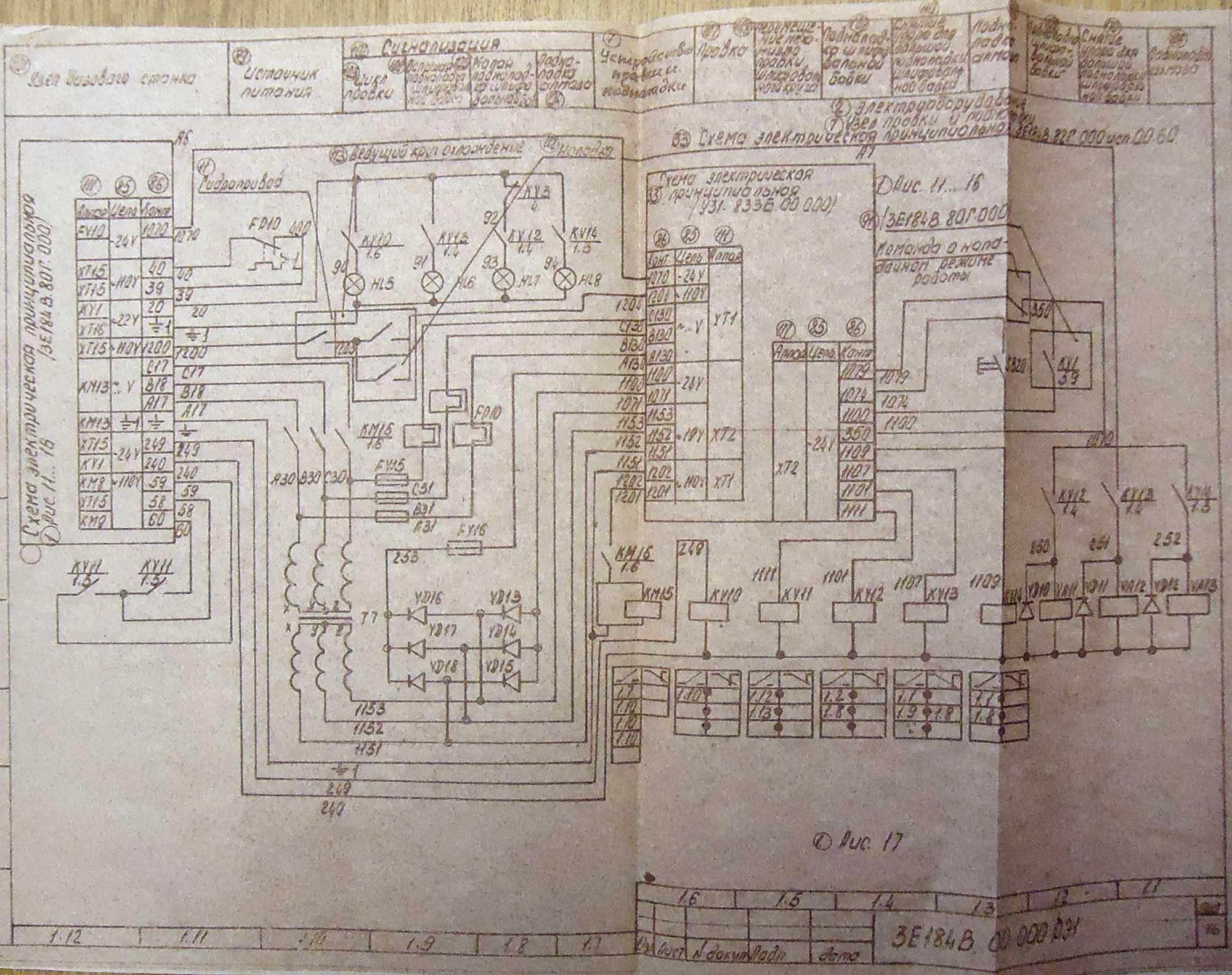

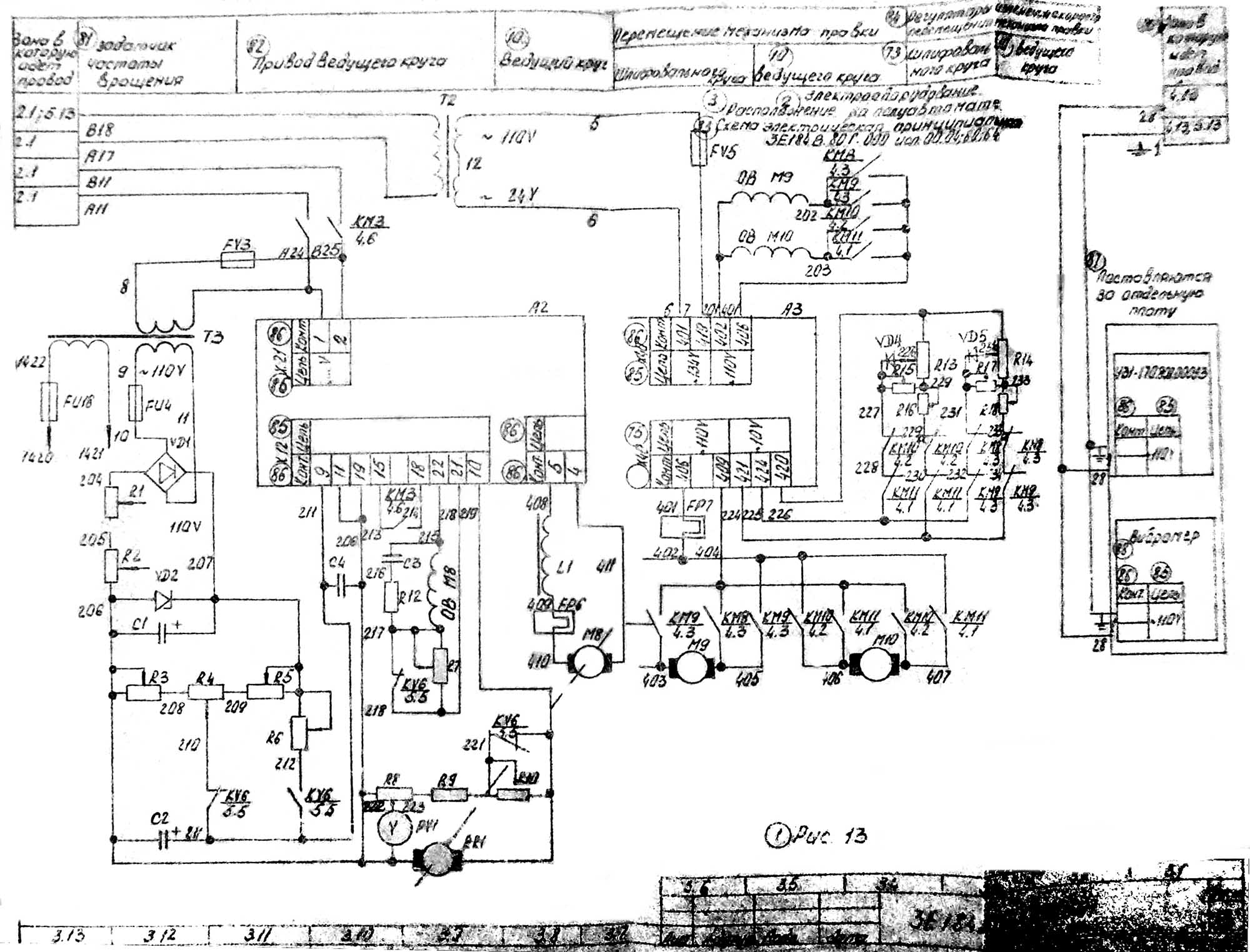

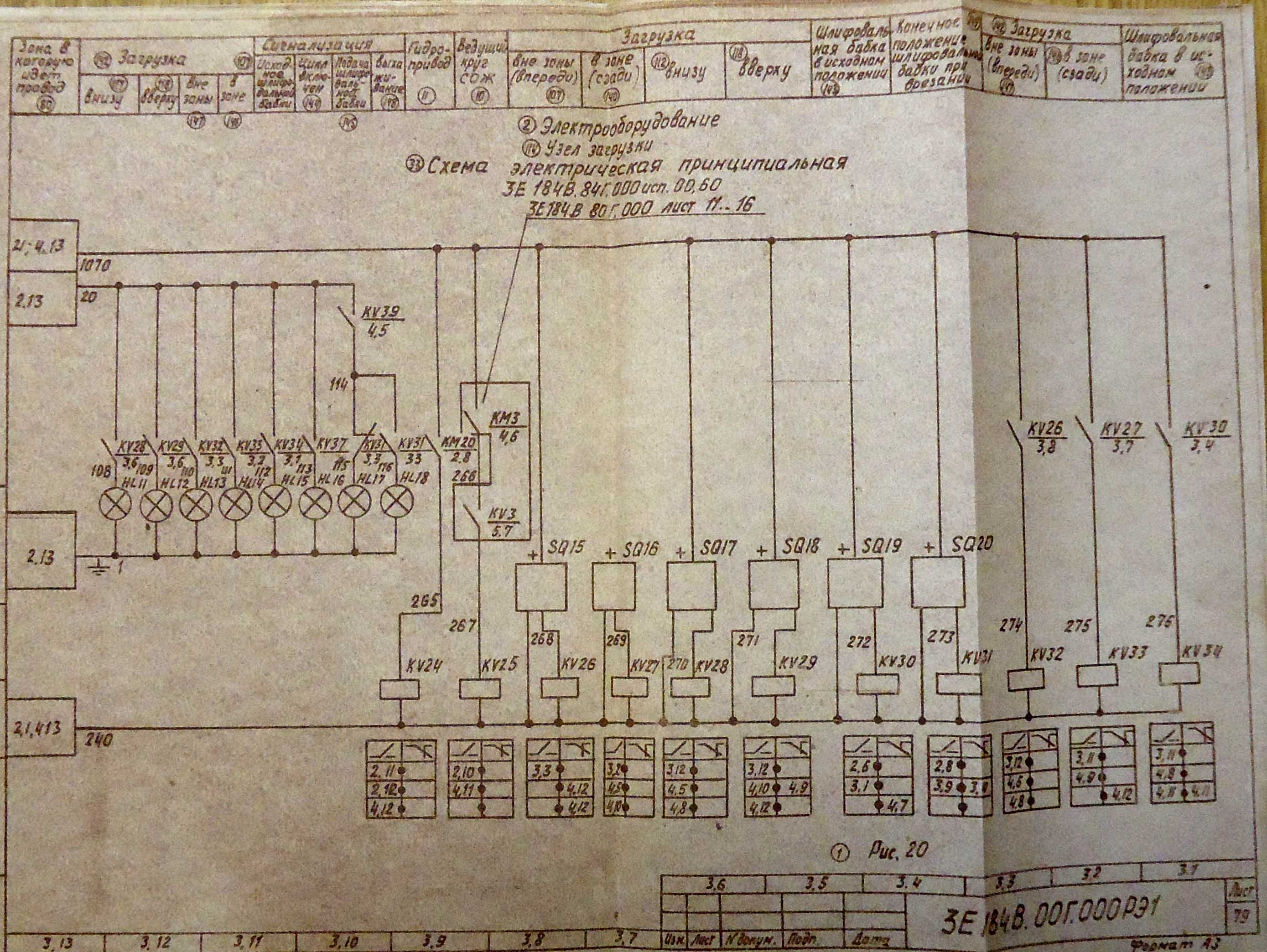

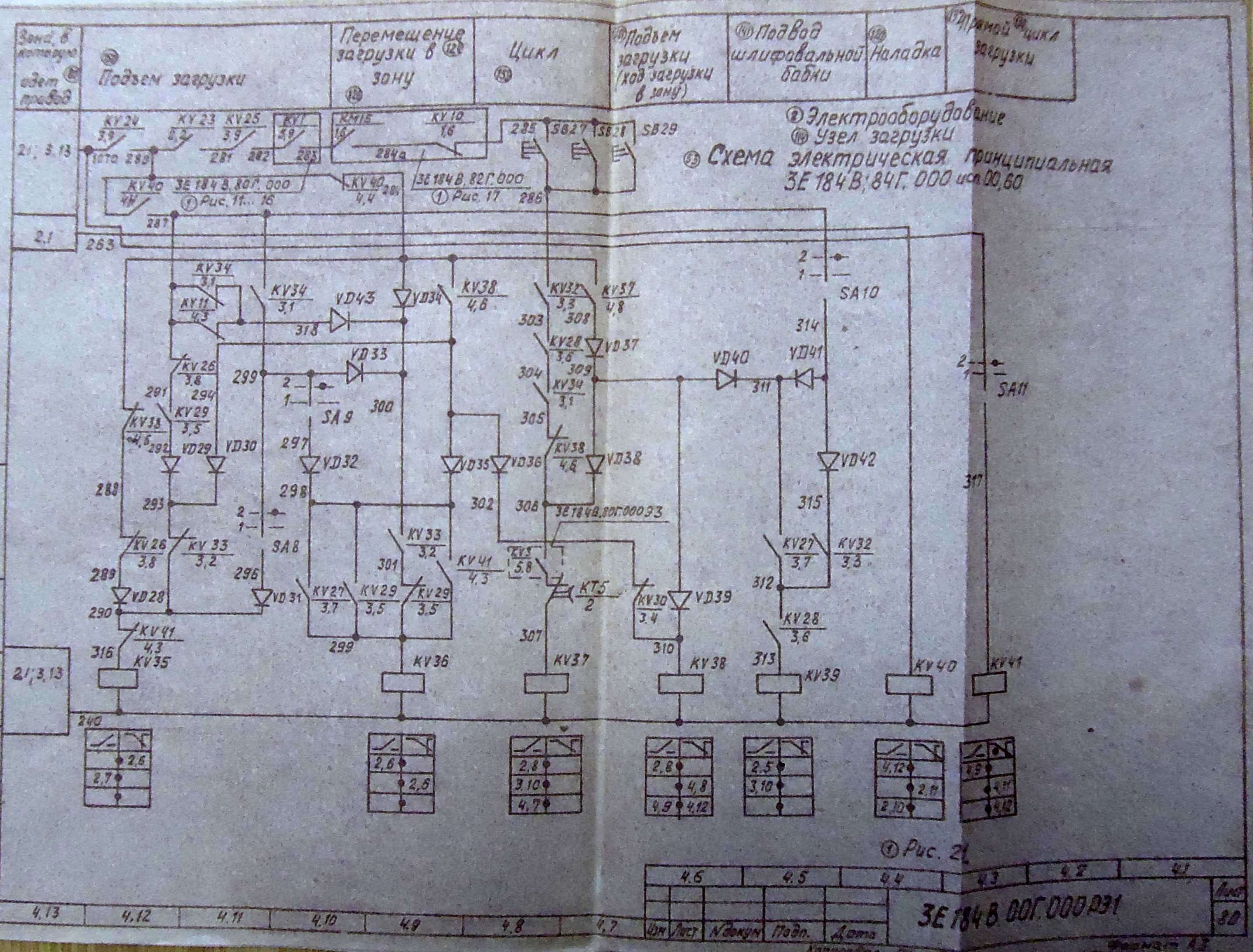

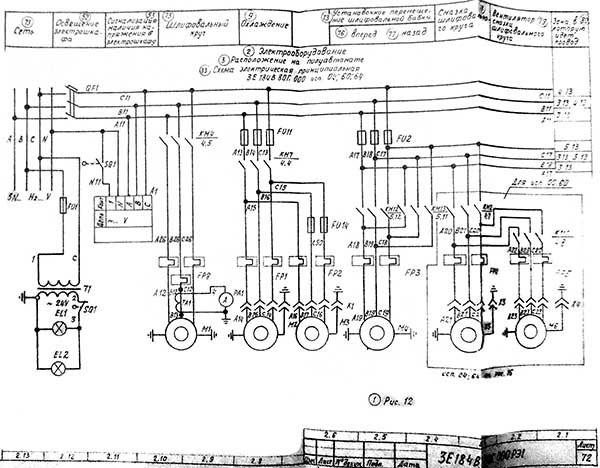

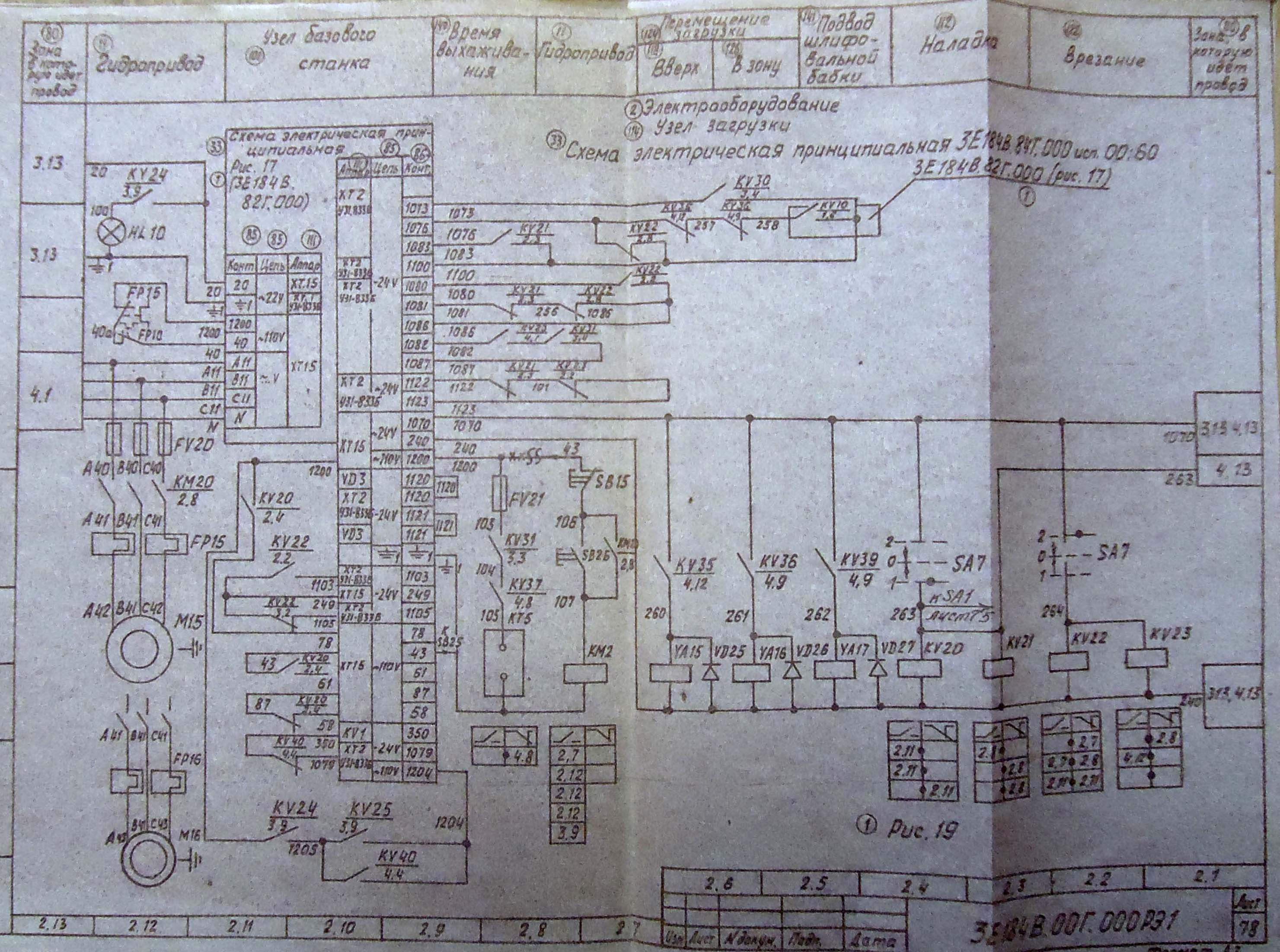

Електроустаткування круглошлифовального бесцентрового (бесцентровошлифовального) верстата 3Е184. 1988 год

Питание ланцюгів електроустаткування осуществляется следующими напряжениями:

Питание верстата осуществляется от сети трехфазного переменного тока напряжением 380 В, частотой 50 Гц.
