ВСН-613 Верстат шлицефрезерный горизонтальный напівавтомат
схеми, опис, характеристики

Відомості про виробника шлицефрезерного напівавтомату ВСН-613

Производитель горизонтального шлицефрезерного напівавтомату ВСН-613 - Витебский станкостроительный завод Вистан, основанный в 1914 году.

В 1960 году решением правительства было принято решение о выпуске бесцентрово-шлифовальных верстатів универсальных і специальных.

Витебский станкостроительный завод «Вистан» одно из ведущих предприятий по производству круглошлифовальных, центровых і бесцентровых верстатів, зубообрабатывающих, обрабатывающих центров з ЧПУ, токарных, специальных, мини, деревообрабатывающих верстатів.

ВСН-613 Верстат горизонтальный шлицефрезерный напівавтомат. Назначение і область применения

Шлицефрезерный верстат ВСН-613 предназначен для фрезерування на валах прямобочных і евольвентных шлицев, а также зубьев прямозубых і косозубых цилиндрических колес червячными фрезами методом обкатки і Мметодом радиального врізання в наладочном режиме можно нарезать червячные колеса.

Верстат ВСН-613 применяется в условиях серийного, мелкосерийного і единичного производства.

При оснащении напівавтомату специальным суппортом, поставляемым по требованию заказчика за отдельную плату, возможно фрезерование дисковий или пальцевой фрезой винтов, червяков.

Полуавтомат используется как для получистовой обробки зубьев под післядующее шлифование, так і для окончательной обробки.

Полуавтомат — широкоуніверсальний і може применяться во многих отраслях машиностроения і ремонтных службах.

Принцип роботи і особливості конструкції верстата

Конструктивное виконання: шлицефрезерный напівавтомат з горизонтальной осью вироби, работающий методом обкатки червячной фрезой.

Заготовка зажимается в приспособлении, которое крепится к торцу шпинделя левой бабки і поджимается центром задньої бабки.

Червячная фреза устанавливается на оправке в суппорте, который соединен со стойкой, перемещающейся по салазкам, перпендикулярно направляющим основания, в радиальной направлении (радиальная подача).

Осевая подача фрезы осуществляется за счет перемещиния салазок по плоским горизонтальным направляющим основания.

Полуавтомат ВСН-613 NC 22 оснащен панелью оператора, программируемым контролером і приводами SIEMENS.

Полуавтомат ВСН-6А13 CNC 25 оснащен системой ЧПУ «SINUMERIK-840Dsl» і имеет развязанные кинематические ланцюги.

С целью использования режущих кромок по всей длине, фреза периодически перемещается в осевом направлении (шифтинг).

Особливості конструкції: напівавтомат выполнен з горизонтальной осью обертання і работает по методу обкатки червячной фрезы і заготовки. Наличие диференціала позволяет обрабатывать колеса со спиральными зубьями, винты, червяки.

Обработка производится в напівавтоматическом цикле в один или два прохода з автоматичною сменой режимов різання на проходах.

Предусмотрено выхаживание після осевой подачі.

Предусмотрена возможность роботи в автоматическом цикле в комплекте з манипулятором (роботом) отечественного производства или встройка в автоматические линии і автоматизированные комплексы оборудования.

Применение трехскоростного електродвигуна для головного і тиристорных приводов для осевой і радиальной подач обеспечивает быструю і удобную переналадку режимов обробки в широком диапазоне.

Использование однокоординатной системы ЧПУ з дискретностью 0,01 мм для осьового переміщення фрезы позволяет автоматизировать процесс осьового переміщення фрезы з точно заданным шагом і повысить стойкость червячных фрез.

Наличие отдельного приводу для поворота суппорта значительно облегчает переналадку верстата.

Полуавтомат имеет централизованную систему змазки от отдельного агрегата, систему охлаждения для подачі СОЖ в зону різання і післядующей її очистки, шнек для удаления стружки из ниши станины.

Електроустаткування смонтировано в отдельном шкафу. Комплекс електрических блокировок і сигнализаций дает полное представление о ходе цикла обробки деталей і исключает аварийные ситуации.

Климатические условия експлуатации напівавтомату — УхЛ-4, для експортных поставок в страны з тропическим климатом — ТУ по ГОСТ 15150—69.

Класс точності верстата - П по ГОСТ 8—82.

Разработчик — Витебский станкостроительный завод Вистан.

ВСН-613 Загальний вигляд шлицефрезерного верстата-напівавтомату

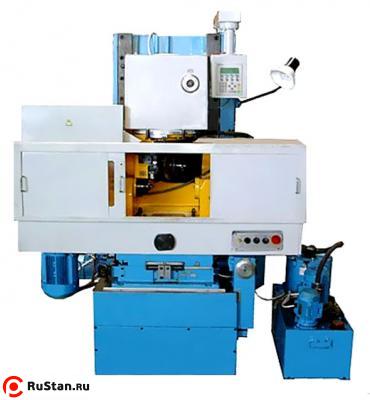

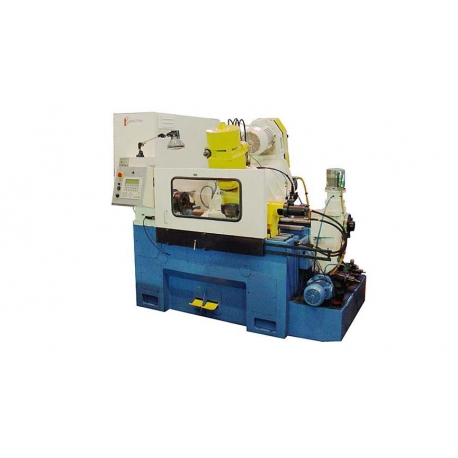

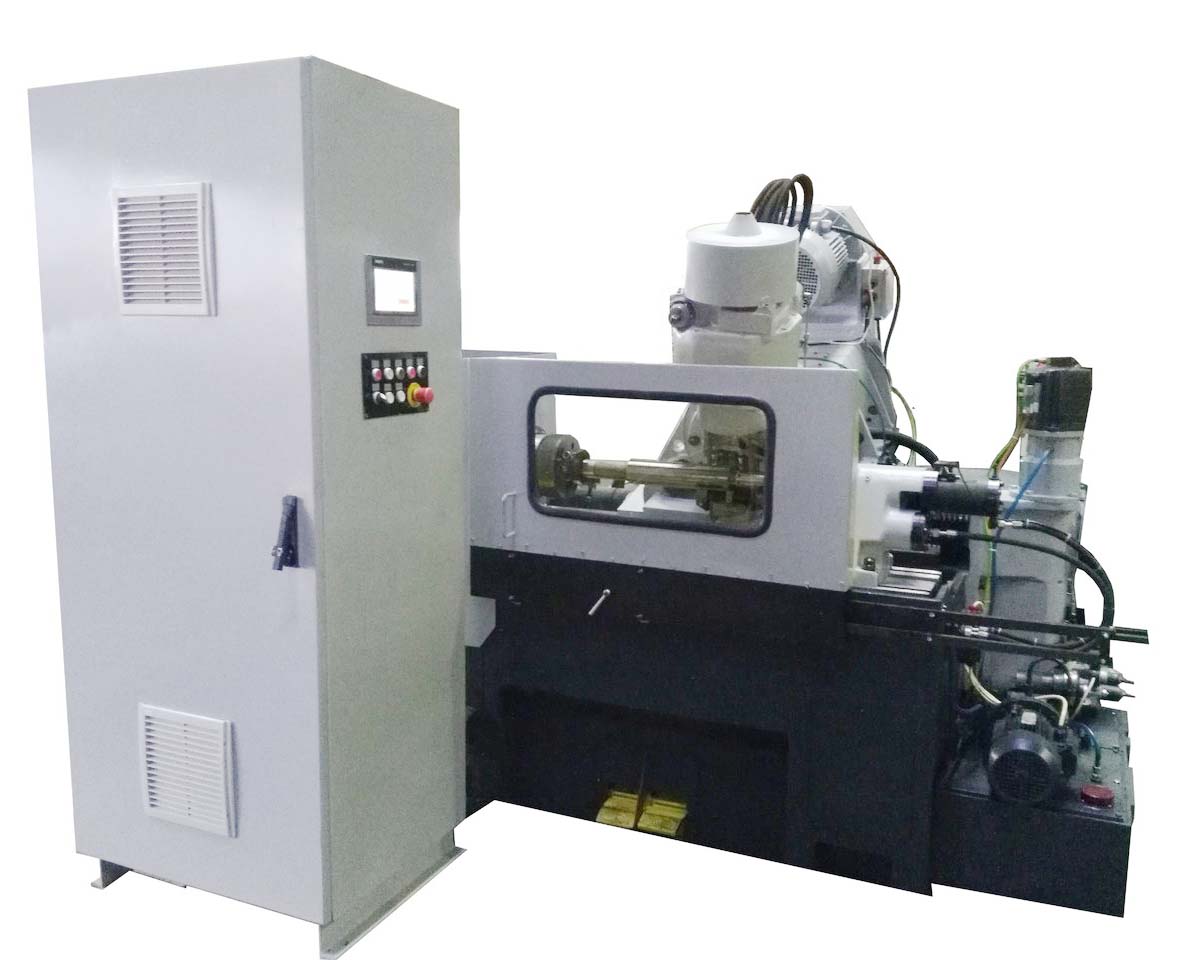

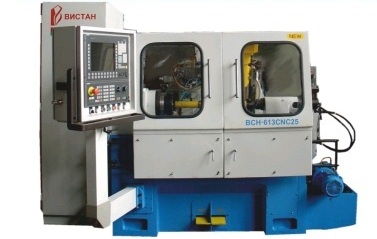

Фото шлицефрезерного верстата ВСН-613

Фото шлицефрезерного верстата ВСН-613. Дивитись у збільшеному масштабі

Фото шлицефрезерного верстата ВСН-613

Фото шлицефрезерного верстата ВСН-613

Фото шлицефрезерного верстата ВСН-613

ВСН-613 Верстат шлицефрезерный горизонтальный напівавтомат. Відеоролик.

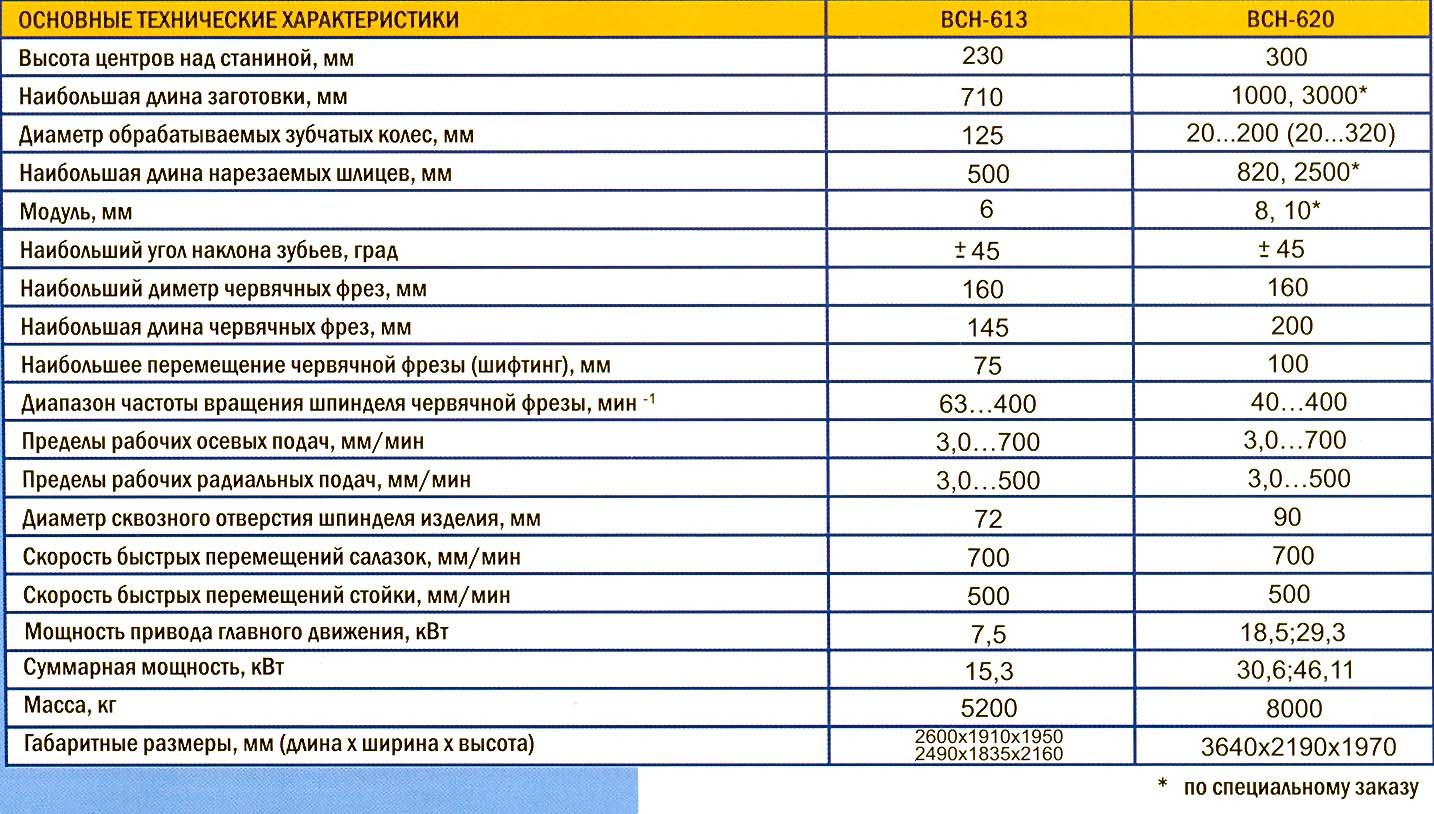

Технічні характеристики шлицефрезерного верстата ВСН-613

Технічні характеристики шлицефрезерного верстата ВСН-613

Технічні характеристики шлицефрезерного верстата ВСН-613. Дивитись у збільшеному масштабі
