ВСТ-028 Верстат токарний настільний
схеми, опис, характеристики

Відомості про виробника токарного настільного верстата ВСТ-028

Виробник токарного настільного верстата ВСТ-028 (ВШ-028, ВСТ-028-01) – Вітебський верстатобудівний завод Вістан , заснований у 1914 році.

У 1960 році рішенням уряду було прийнято рішення про випуск безцентровошліфувальних верстатів універсальних та спеціальних.

Вітебський верстатобудівний завод «Вістан» одне з провідних підприємств із виробництва круглошліфувальних, центрових та безцентрових верстатів, зубообробних, обробних центрів з ЧПУ, токарних, спеціальних, міні, деревообробних верстатів.

ВСТ-028 Верстат токарний настільний. Призначення, сфера застосування

Попередня модель – ВШ-028.

Верстат токарно-гвинторізний настільний високої точності ВСТ-028 (ВСТ-028-01) випускається в настільному варіанті та призначений для виготовлення деталей зі сталі, кольорових металів та пластмас у промисловості точної механіки, в оптичній та радіопромисловості.

Верстат універсальний настільний ВСТ-028 призначений для зовнішнього та внутрішнього точення, нарізування правого та лівого різьблення, фрезерування, свердління по металу та дереву. При комплектації верстата спеціальними пристроями можливе фугування, профільне точення, розпилювання фігурне випилювання.

Верстат ВСТ-028 рекомендується використовувати у лабораторіях для виготовлення зразків, у майстернях, у навчальних класах, за індивідуальної трудової діяльності.

Настільний токарний верстат призначений для виконання наступних завдань:

• обробка зовнішніх, внутрішніх поверхонь;
• робота з конічними поверхнями;
• обробка циліндричних форм;
• нарізка різьблення – великого метричного розміру та невеликого дюймового різьблення;
• накочування деталей;
• шліфування заготовок;
• заточування інструментів;
• свердління та фрезерування – при використанні спеціального оснащення.

Особливості конструкції верстата ВСТ-028

• простота послуг;
• легке переналаштування з однієї операції на іншу;
• прецизійні шпиндельні підшипники, що забезпечують високу точність обертання;
• простота зміни числа оборотів і безшумний хід, що забезпечується клинопасовим приводом;
• настінна навісна електрична шафа з пристроєм захисного відключення, що забезпечує безпеку;
• Найбільший діаметр заготовки, що встановлюється: над станиною - 200 мм, над супортом - 125 мм;
• Найбільша довжина заготовки, що встановлюється, в центрах: 350 мм.

Приладдя та пристрої, що входять в комплект поставки верстата ВСТ-028 , дозволять розширити технологічні можливості його. З їх допомогою на стінці можна виконувати крім токарних робіт, свердлильні роботи, полірування, нарізування різних різьблень та інші роботи.

Порожнистий шпиндель верстата дозволяє як заготовку використовувати прутковий матеріал круглого, квадратного та шестигранного профілі.

Малогабаритний токарний верстат ВСТ-028 поставляється в комплекті з таким приладдям:

• комплект змінних зубчастиних коліс;
• втулки по ГОСТ 18258-72;
• ключі за ГОСТ 2839-80, ГОСТ 11737-74, викрутки ГОСТ 17199-88;
• комплект різців (10×10, 12×12);
• патрон 16-В18 ГОСТ 8522-79 (125 мм);
• фреза 2220-0044 ГОСТ 17025-71;
• центру 7032-0017 Морзе 2, 7032-0023 Морзе 3;
• лещата, хомутик, центр обертовий, шпилька, підкладка, шаблон, оправлення;

Фото токарного верстата ВСТ-028, ВШ-028

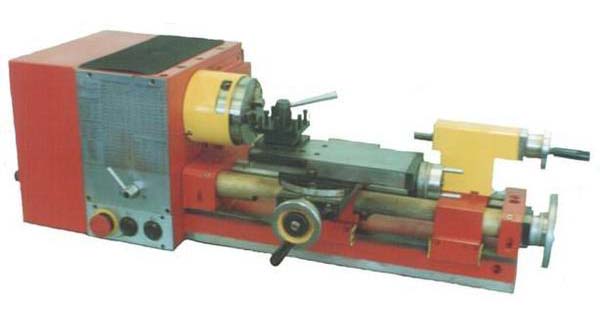

Фото настільного токарного верстата ВСТ-028

Загальний вигляд токарного верстата ВСТ-028. Дивитись у збільшеному масштабі

Фото настільного токарного верстата ВШ-028

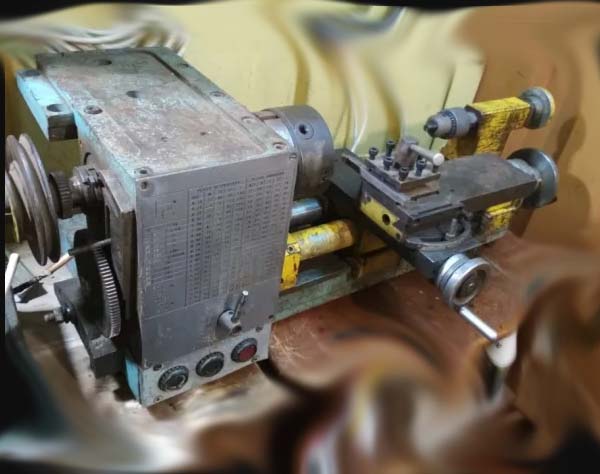

Фото токарного верстата ВШ-028 без заднего кожуха

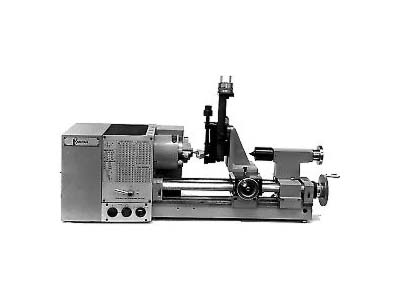

Фото токарного верстата ВШ-028 із фрезерним пристроєм

Основні технічні характеристики верстата ВСТ-028

Найменування параметру	ВСТ-028	ВШ-028
Основні параметри верстата
Клас точності	U
Найбільший діаметр заготовки над станиною, мм	200	200
Найбільший діаметр заготовки над супортом, мм	125	125
Найбільша довжина заготовки у центрах (РМЦ), мм	350	350
Найбільша висота тримача різця (ш х в), мм	12 х 12	12 х 12
Шпиндель
Кінець шпинделя, мм
Діаметр стандартного патрона, мм	125	125
Діаметр наскрізного отвору в шпинделі, мм
Найбільший діаметр прутка, мм	12	12
Конус отвору шпинделя	Морзе 3	Морзе 3
Частота обертання шпинделя, об/хв	250, 500, 1000, 2000	250, 500, 1000, 2000
Гальмування шпинделя	немає	немає
Блокування рукояток	немає	немає
Супорт. Подання
Найбільше поздовжнє переміщення супорта, мм
Найбільше поперечне переміщення супорта, мм
Переміщення супорта поперечне на один поділ лімба, мм
Межі поздовжніх робочих подач супорту, мм/про	0,08; 0,16	0,08; 0,16
Межі робочих поперечних подач супорта, мм/про	немає	немає
Межі кроків різьб метричних, що нарізаються, мм	0,2..5,0	0,2..5,0
Межі кроків різьблення дюймових	28..11
Межі кроків різьблення модульних	0,1..0,6
Різьбопокажчик	немає	немає
Запобігання перевантаженням	є	є
Блокування	є	є
Прискорене переміщення супорта	немає	немає
Вимикаючі упори	немає	немає
Різцеві санки (верхній супорт)
Найбільше переміщення різцевих санчат, мм
Крок різьблення ходового ггвинта різцевих санчат, мм
Діаметр різьблення ходового ггвинта різцевих санчат, мм
Переміщення різцевих санок на один поділ лімба, мм
Переміщення різцевих санчат на один оборот лімба, мм
Кут повороту різцевих санчат, град	±°
Задня бабка
Діаметр пінолі задньої бабки
Конус отвору пінолі задньої бабки	Морзе 2	Морзе 2
Найбільше переміщення пінолі, мм
Поперечне переміщення задньої бабки, мм	±5
Електроустаткування
Напруга мережі живлення, В	~380 В	~380 В
Електродвигун головного приводу, кВт	0,75
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	1095 х 570 х 400	1070 х 600 х 367
Маса верстата, кг	170	174
