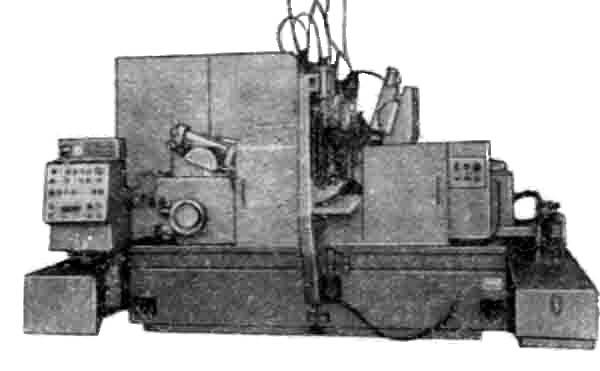

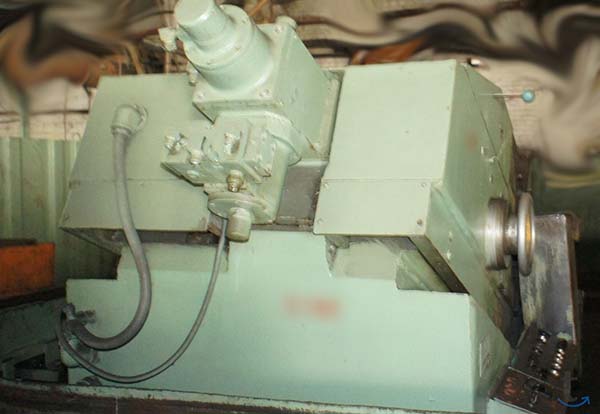

3Е185 Верстат круглошліфувальний безцентровий (безцентровошліфувальний)

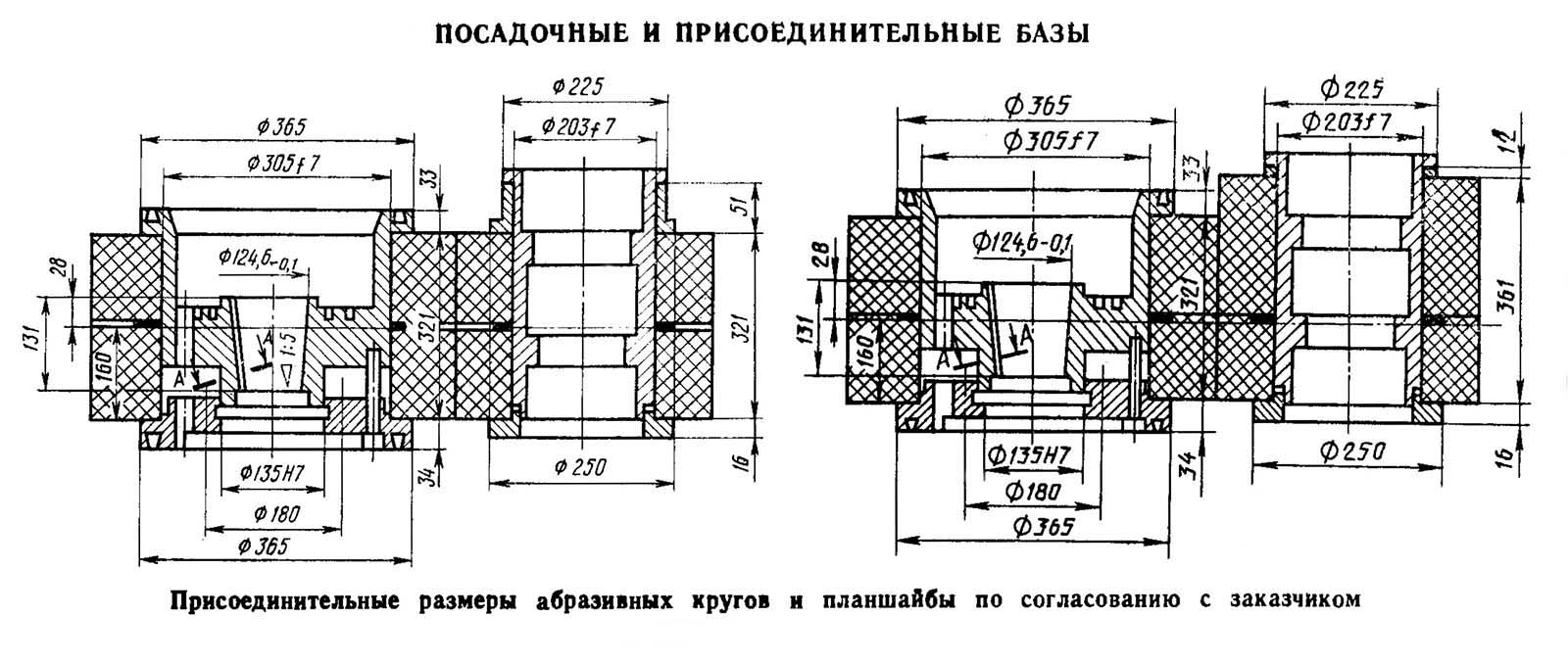

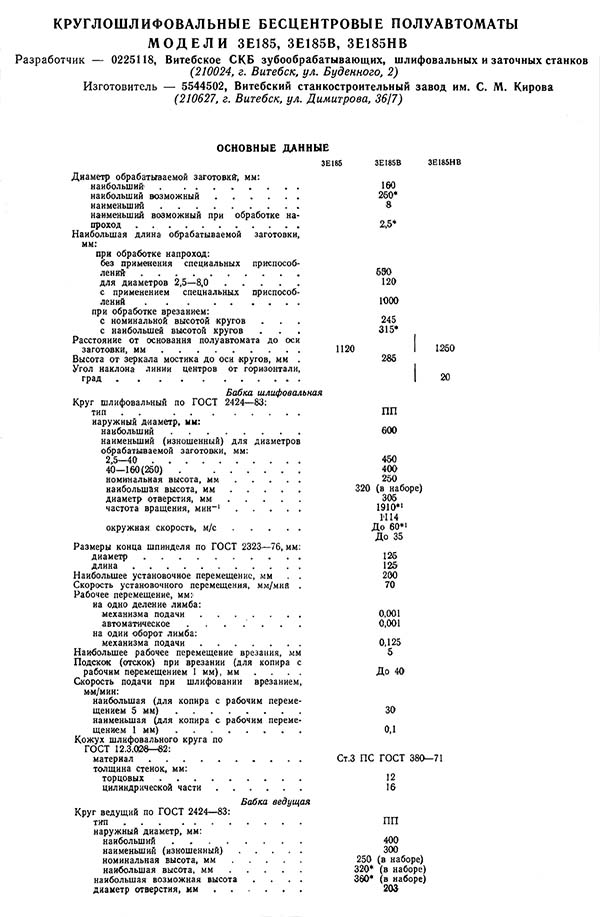

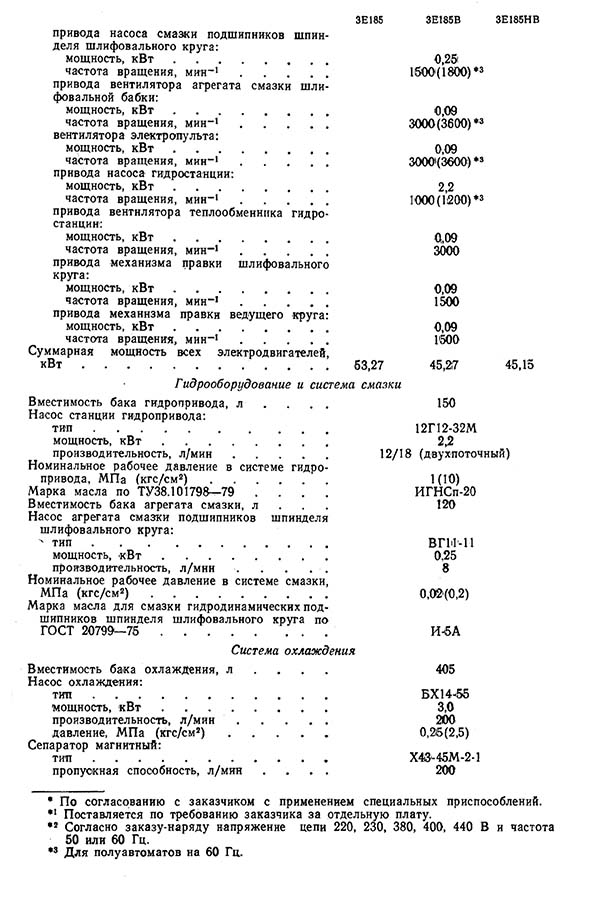

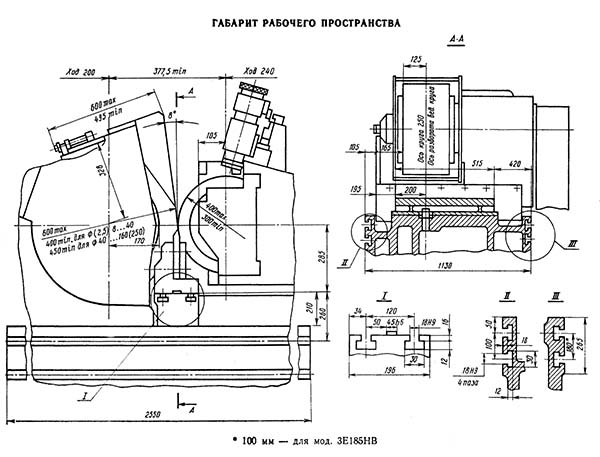

Схеми, опис, характеристики

Модифікації безцентрового шліфувального верстата 3Е185

• 3Е185 - Верстат безцентрово-шліфувальний (ВСА-185), клас точності П
• 3Е185 В - Верстат безцентрово-шліфувальний. Клас точності В
• 3Е185 І - Верстат безцентрово-шліфувальний. 1975 рік

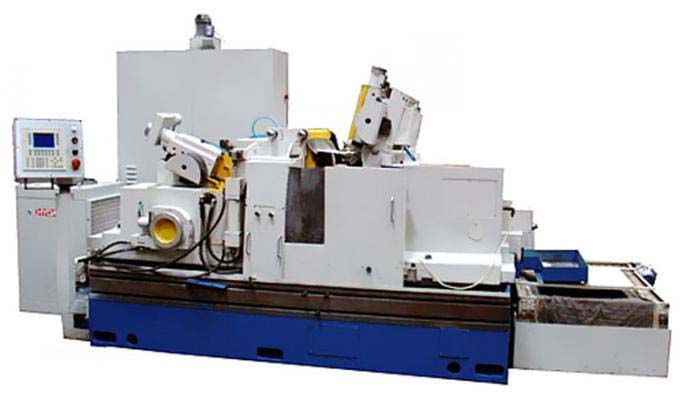

• 3Е185 ВМ - Верстат безцентрово-шліфувальний (ВСА-185 NC) з програмованим контролером
• 3Е185 НВ - Верстат безцентрово-шліфувальний високий центр
• 3Е185 ШВ - Верстат із широким шліфувальним колом. Верстат ШВ-01 має автоматичне завантаження та вивантаження деталей.

Способи та особливості безцентрового шліфування

Принцип безцентрового шліфування. При зовнішньому зовнішньому шліфуванні заготовку при обробці не закріплюють у пристосуванні, а вона контактує з завзятим ножем і двома колами, з яких 1 шліфувальний круг обробляє заготовку, а провідний коло 2 обертає заготовку. Шліфувальний і провідний кола обертаються з різними окружними швидкостями: швидкість шліфувального кола (30-50 м/с) у багато разів більша за швидкість провідного кола.

Безцентрове шліфування застосовується для обробки зовнішніх поверхонь деталей, які не мають центрових отворів.

Залежно від режимів шліфування і характеристики шліфувального кола при обробці на безцентровошліфувальних верстатах може бути досягнута точність обробки 1-3 класу і шорсткість поверхні V7-V10.

Основними перевагами безцентрового шліфування в порівнянні з круглим центровим шліфуванням є:

• можливість шліфування деталей дуже малого діаметра та великої довжини, а також деталей, що не мають центрових отворів
• шліфування деталей з великими подачами завдяки великій жорсткості верстатів та наявності опори по всій довжині, що піддається тиску шліфувального круга
• простота обслуговування верстатів, що не потребує робітників високої кваліфікації
• простота вбудовування в автоматичні лінії
• похибки, що виходять від неточності подачі кола або від його зносу, вдвічі менше, ніж на центрових верстатах, оскільки вони відносяться не до радіуса, а до діаметра деталі

Методи безцентрового шліфування

Обробка деталей на безцентровошліфувальних верстатах здійснюється трьома способами:

• а - поздовжнє шліфування «на прохід»
• б - врізне шліфування з поперечною подачею на всю ширину обробки
• в - шліфування до упору з поздовжньою подачею та поперечною подачею на висоту кола


• 1 - шліфувальне коло
• 2 - деталь, що обробляється
• 3 - опорний ніж
• 4 - провідне коло
• 5 - упор

Схема безцентрового шліфування

При всіх способах безцентрового шліфування оброблювана деталь 1 знаходиться в контакті з опорним ножем 2, кругом шліфувальним 3 і провідним колом 4.

При поздовжньому шліфуванні обробці піддаються гладкі деталі різних діаметрів та довжин. Поздовжня подача здійснюється за рахунок повороту ведучого кола або нахилу опорного ножа на певний кут

Врізним шліфуванням обробляються різні деталі: ступінчасті валики; вали, що мають конічні або сферичні поверхні, обмежені головками та ін. Довжина оброблюваних поверхонь повинна дорівнювати або менше висоти кола, якому правкою надається необхідна форма.

Шліфуванням до упору є проміжним між поздовжнім і врізним, обробляються деталі з поверхнями, що обмежують проходження деталей між колами і занадто довгі для врізного шліфування. При підході деталі до упору каретки супорта ведучий або шліфувальний круг відводиться і видаляється деталь із зони шліфування.
