Виробник плоскошліфувального верстата 3Е710В (3Е710В-1) Оршанський верстатобудівний завод "Червоний борець" , заснований в 1900 році.
У 1959 році на заводі почалося виробництво плоскошліфувальних верстатів високої та особливо високої точності.
У 1967 році був випущений плоскошліфувальний верстат 3711 перший в СРСР металорізальний верстат особливо високої точності.
Універсальний плоскошліфувальний верстат високої точності 3е710в з горизонтальним шпинделем і хрестовим столом призначений для шліфування поверхонь різних деталей з розмірами не більше 125 х 250 х 200 мм (ширина довжина х висота) і масою не більше 50 кг.
Вироби , що обробляються на верстаті 3е710в, можуть бути закріплені на дзеркалі столу, магнітній або електромагнітній плиті або в пристосуванні, периферією кола. У певних межах можливе шліфування торцем кола, розташованих під кутом 90° до дзеркала столу.
У межах, допустимих кожухом, можливе шліфування пазів та фасонних поверхонь.
Із застосуванням різних пристроїв можливе профільне шліфування різних деталей. Точність профілю при цьому залежить від методу заправки профілю кола і від пристрій, що застосовується для кріплення деталей.
Верстат 3е710в використовується в одиничному, дрібносерійному та серійному виробництві.
На верстаті можлива робота по циклу, що включає чернові та чистові подачі, вихід на розмір, виходжування. Усі перемикання супроводжуються світловою сигналізацією. Налаштування здійснюється двограничним датчиком.
Можливе багатоверстатне обслуговування.
Пил і шлам змиваються рідиною, що охолоджує, потім відокремлюються магнітним сепаратором, фільтром-транспортером і скидаються в лоток. Замість охолодження можна застосовувати пиловідсмоктуючий агрегат. Середній рівень звуку LA не повинен перевищувати 77 дБА (коригований рівень звукової потужності LpA за ОСТ2 Н89-40-75 не повинен перевищувати 93 дБА). Приставне обладнання підключається до готової електропроводки зі штепсельними роз'ємами.
На станині в поперечному напрямку по двох V-подібних направляючих кочення переміщається хрестовий супорт.
По направляючих хрестового супорта — плоскою та V-подібною у поздовжньому напрямку переміщається стіл. Стіл отримує переміщення від гідроциліндра, закріпленого між напрямними хрестового супорта.
Усередині хрестового супорта у його нижній частинині закріплені вузли: механізм поперечної подачі, механізм поздовжнього переміщення столу, механізм поздовжнього реверсу столу, механізм поперечного реверсу столу, розподільна панель, гідропанель.
З задньої сторони на станині встановлюється колона, вертикальним напрямним кочення якої переміщається шліфувальна головка.
Верстат комплектується стандартною електромагнітною плитою.
Клас точності верстата за ГОСТ 8—77. Шорсткість обробленої поверхні Ra 0,16 мкм.
Виробник – Оршанський верстатобудівний завод Червоний борець.
Основні параметри верстата – відповідно до ГОСТ 13135. Верстати плоскошліфувальні з прямокутним столом. Основні розміри. Норми точності.
Габарити робочого простору верстата 3е710в
Схема циклу плоскошліфувального верстата 3е710в
Фото плоскошліфувального верстата 3е710в
Фото плоскошліфувального верстата 3е710в
Фото плоскошліфувального верстата 3е710в
Фото плоскошліфувального верстата 3е710в
Фото плоскошліфувального верстата 3е710в
Розташування складових частинин шліфувального верстата 3е710в
Розташування складових частинин шліфувального верстата 3Е710в. Дивитись у збільшеному масштабі
Розташування органів керування плоскошліфувальним верстатом 3Е710в
Розташування органів керування плоскошліфувальним верстатом 3Е710в. Дивитись у збільшеному масштабі
Розташування органів керування плоскошліфувальним верстатом 3Е710в
Розташування органів керування плоскошліфувальним верстатом 3Е710в. Дивитись у збільшеному масштабі
Пульт керування плоскошліфувальним верстатом 3Е710в
Питание ланцюгів електроустаткування осуществляется следующими напряжениями:
Питание верстата осуществляется от сети трехфазного переменного тока напряжением 380 В, частотой 50 Гц.
На станке (см. рис. 1, 2, 3) установлены асинхронные електродвигатели
Суммарная мощность всех електродвигателей 2,64 кВт.

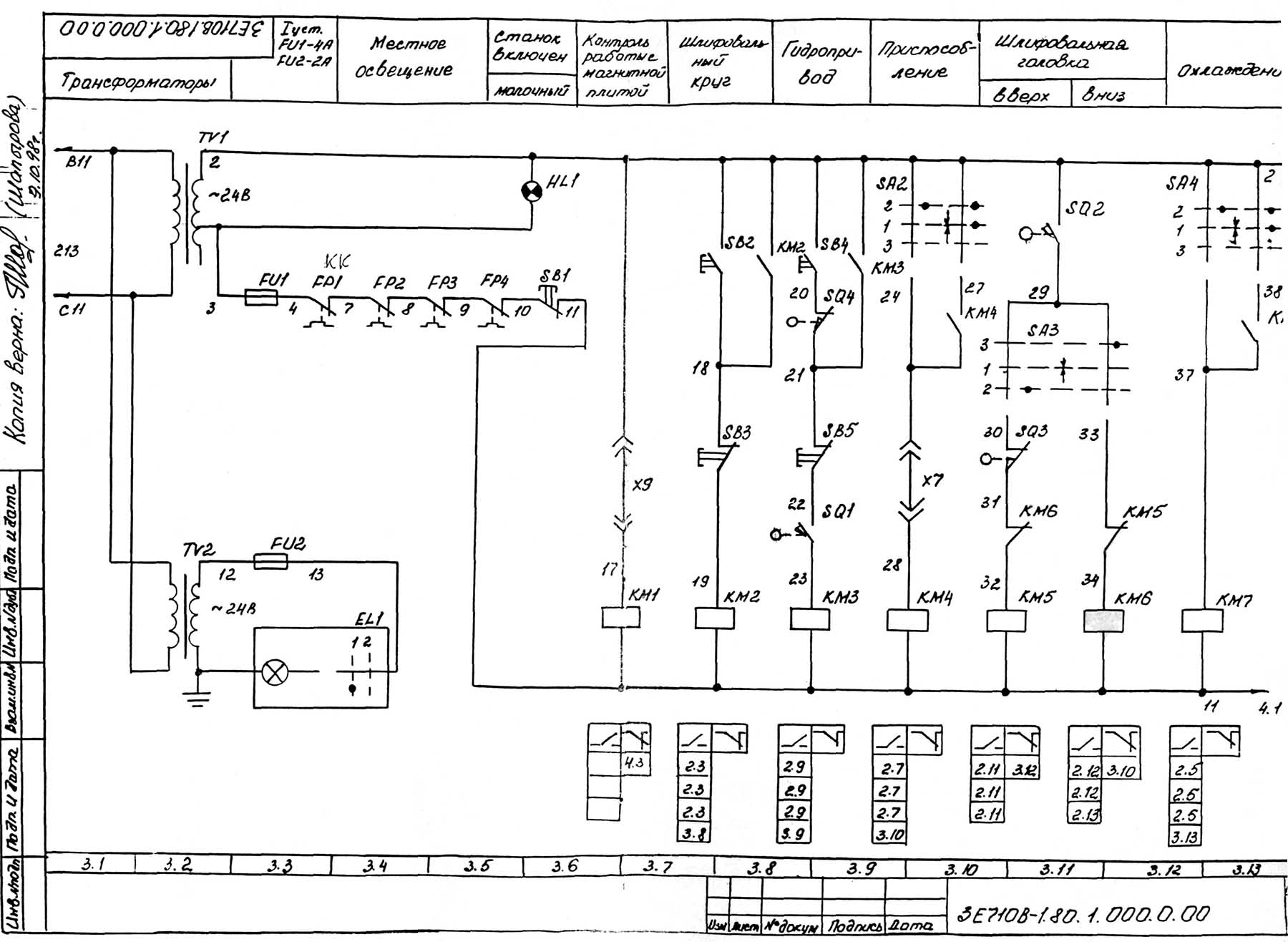

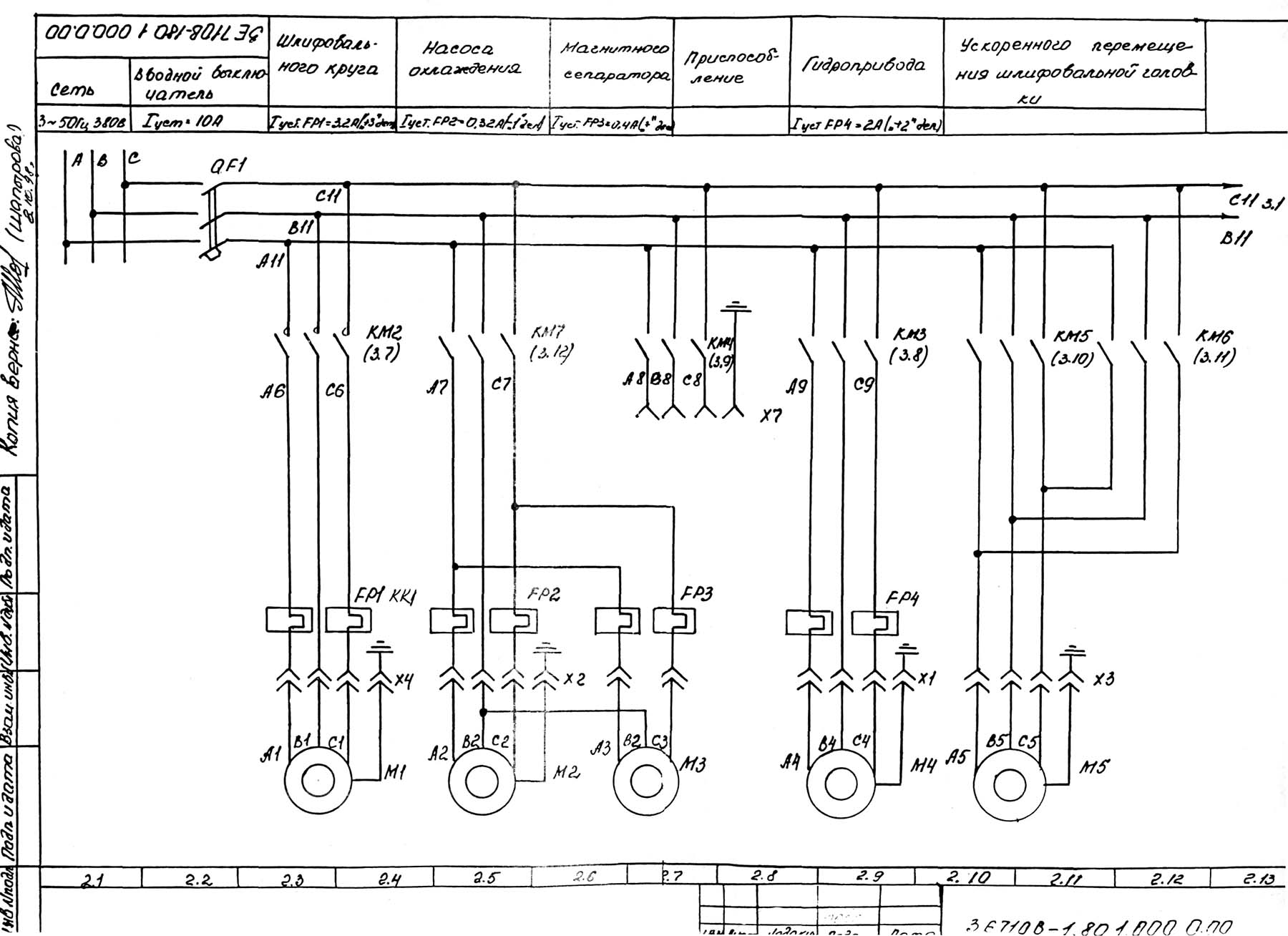

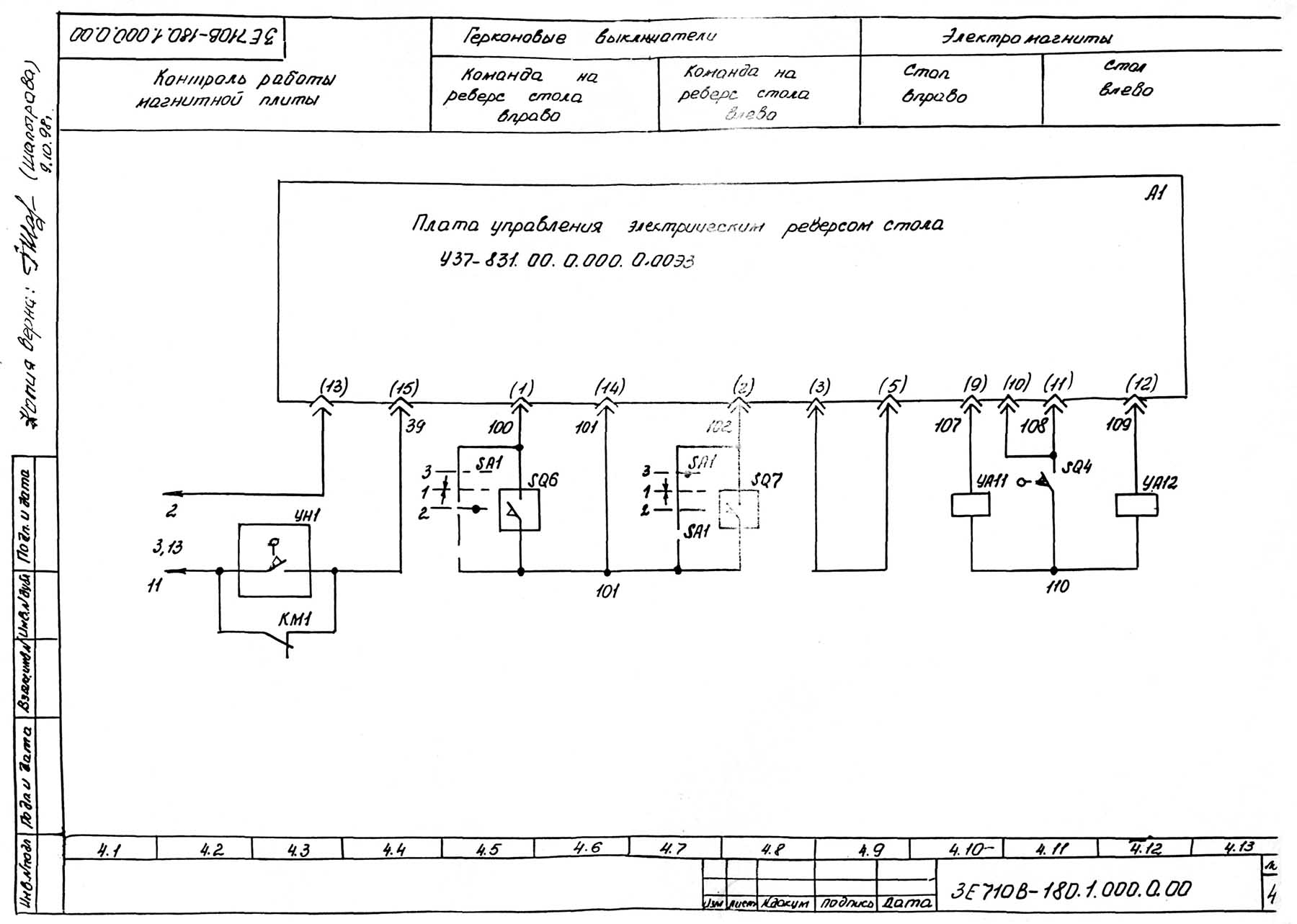

Електрична схема плоскошлифовального верстата 3Е710В
Електрична схема плоскошлифовального верстата 3Е710В. Дивитись у збільшеному масштабі
Електрична схема плоскошлифовального верстата 3Е710В
Електрична схема плоскошлифовального верстата 3Е710В. Дивитись у збільшеному масштабі
Електрична схема плоскошлифовального верстата 3Е710В
Електрична схема плоскошлифовального верстата 3Е710В. Дивитись у збільшеному масштабі
(см.рис.2)
Верстат включается в сеть вводным автоматическим выключателем QFl. При етом на боковой стенке електрошафи загорается сигнальная лампочка молочного цвета HL1 - "Верстат включен". Выключателями SB2 і SB4 осуществляется запуск електродвигателей: шлифовального круга M1 і гідроприводу М4 соответственно.
Увімкнення електродвигуна гідроприводу М4 возможно только в том случае, если рукоятка установки скорости стола находится в нулевом положении і микровыключатель SQ4 отжат.
Ускоренное перемещение шлифовальной головки "вверх-вниз" осуществляется переключателем SA3 при нажатом микровыключателе SQ2 (ручка переміщення шлифовальной головки "Вверх-вниз" отсоединена от кінематичної ланцюги.)
Для ограничения ускоренного переміщення шлифовальной головки вверх служит микровыключатель SQ3.
Переключателем SA4 осуществляется запуск електродвигателей: насоса охлаждения М2 і магнитного сепаратора М3. На станке предусмотрен електрический реверс стола. Направление руху стола "Вправо-влево" задается переключателем SA1. Команды на реверс стола выдаются герконовыми выключателями SQ6 і SQ7 на плату керування A1.
На станке возможна робота з пристрійм, подключение которого производится через розетку Х7 і осуществляется переключателем SA2.
Останов електродвигателей шлифовального круга і гідроприводу осуществляется нажатием выключателей SB3 і SB5 соответственно, насоса охлаждения і магнитного сепаратора переключателем SA4. Загальний стоп верстата осуществляется выключателем SB1 "Все стоп".
Электросхемой верстата предусмотрена сигнальная лампочка молочного цвета HL1 "Верстат включен", расположенная на левой боковой стенке елекрошкафа.
Захист от токов короткого замыкания осуществляется електромагнитными расланцюгителями автоматичного выключателя QFI і предохранителями, от перегрузок тепловыми реле в соответствии з табл.4
Нулевую защиту осуществляют катушки магнитных пускачів KM1...КМ7.
| Наименование параметра | 3Г71 | 3Е711в | 3Е710в |
|---|---|---|---|
| Основні параметри | |||
| Класс точності по ГОСТ 8-82 | В | В | В |
| Наибольшие розміри обрабатываемых изделий (длина х ширина х высота), мм | 630 х 200 х 320 | 630 х 200 х 375 | 250 х 125 х 200 |
| Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм | 325 | ||
| Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм | 375 | ||
| Наибольшее расстояние от оси шпинделя до зеркала стола, мм | 80..445 | 500 | 90..300 |
| Наибольшая масса обрабатываемых изделий, кг | 220 | 50 | |
| Точностные параметри, максимально достигаемые на образце-изделии | |||
| Размер образца-вироби, мм | 380 х 120 х 80 | ||
| плоскостность, мкм | 4 | ||
| параллельность, мкм | 5 | ||
| шероховатость поверхности, обработанной периферией шлифовального круга, Ra | 0,16 | ||
| Перпендикулярность траектории поперечного переміщення стола к направлению его продольного переміщення, мкм | 25 | ||
| Рабочий стол верстата | |||
| Розміри рабочей поверхности стола (длина х ширина), мм | 630 х 200 | 630 х 200 | 250 х 125 |
| Наибольшее ручное / автоматическое продольное перемещение стола, мм | 710 | 700 | 320 / 300 |
| Скорость продольного переміщення стола (бесступенчатое регулювання), м/мин | 5..20 | 2..35 | 2..25 |
| Перемещение стола за один оборот маховика механізма продольного переміщення, мм | 15,3 | 4 | |
| Суппорт стола. Механізм поперечної подачі стола | |||
| Наибольшее ручное поперечное перемещение стола/ автоматическое, мм | 235 | 250/ 245 | |
| Цена деления лимба маховика поперечного переміщення, мм | 0,05 | 0,05 | |
| Цена деления лимба микрометрической подачі поперечного переміщення, мм | 0,01 | 0,001 | |
| Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулювання), мм | 0,3...4,2 | 0,3..30 | |
| Ускоренное перемещение крестового суппорта стола, м/мин | 1,5 | ||
| Шлифовальная головка. Шлифовальный круг | |||
| Наибольшее вертикальное перемещение шлифовальной головки при новом круге, мм | 365 | 200 | |
| Ускоренное вертикальное перемещение шлифовальной головки, м/мин | 0,27 | 0,3 | |
| Розміри шлифовального круга (диаметр наименьший..наибольший х диаметр посадочного отверстия х высота), мм | 250 х 32 х 76 | 250 х 40 х 76 | 110..200 х 32 х 25 |
| Диаметр кінця шлифовального шпинделя, мм | 25 | ||
| Число оборотів шлифовального круга в минуту | 2740 | 3340 | |
| Максимальна швидкість різання, м/с | 35 | 35 | |
| Ціна поділу лімба маховика вертикального переміщення, мм | 0,001 | 0,002 | |
| Ціна поділу лімба тонкої вертикальної подачі, мм | 0,0005 | 0,0005 | |
| Автоматична подача вертикального переміщення (ступінчаста з кроком 0,005), мм | 0,005...0,05 | - | |
| Автоматична подача вертикального переміщення (ступінчаста з кроком 0,002), мм | - | 0,08..0,002 | |
| Електроустаткування та привід верстата | |||
| Кількість електродвигунів на верстаті | 5 | 7 | 5 |
| Електродвигун приводу шпинделя шліфувального кола, кВт | 2,2 | 4 (М1) | 1,5 |
| Електродвигун гідроприводу столу, кВт | 1,1 | 3.0 (M2) | 0,75 |
| Електродвигун вентилятора охолодження олії в гідростанції, кВт | - | 0,09 (М3) | - |
| Електродвигун приводу поперечної подачі, кВт | - | 0,18 (M11) | - |
| Електродвигун прискореного переміщення шліфувальної головки, кВт/об/хв. | 0,18 | 0,55 (M8) | 0,18 |
| Електродвигун насоса охолодження, кВт/об/хв. | 0,125 | 0,15 М6 | 0,12 |
| Електродвигун магнітного сепаратора у комплекті з агрегатом, кВт | 0,08 | 0,12 М7 | 0,09 |
| Загальна встановлена потужність усіх електродвигунів, кВт | 3685 | 8,09 | 2,64 |
| рід струму мережі живлення | 50Гц, 380/220 В | 50Гц, 380 В | 50Гц, 380 В |
| Габарити та маса верстата | |||
| Габарит верстата (довжина x ширина x висота), мм | 1870 x 1550 x 1980 | 2000 х 1770 х 1920 | 1150 х 1145 х 1585 |
| Маса верстата, кг | 2000 рік | 2550 | 1000 |
