ТШ-3 Верстат точильно-шліфувальний на тумбі
схеми, опис, характеристики

Відомості про виробника точильно-шліфувального верстата моделі ТШ-3

Виробником точильно-шліфувального верстата моделі ТШ-3 є Оршанський верстатобудівний завод «Червоний борець» , заснований у 1900 році.

ТШ-3 (ТШ3) Верстат точильно-шліфувальний на тумбі. Призначення, сфера застосування

Верстати настільні точильно-шліфувальні з двома колами ТШ-3 призначені для виконання слюсарних робіт - зняття задирок, фасок, обдирки литників, для заточування та доведення металорізального деревообробного та іншого інструменту - свердлів, різців, ножів.

При застосуванні відповідних пристроїв можуть бути використані для шліфування та полірування деталей.

Загальне компонування верстата точильного ТШ-3

Верстат ТШ-3 складаються із зварної тумби 1, на якій встановлений електродвигун. До тумби кріпляться ггвинтами два захисні кожухи.

Установка підручників 5 і 6 у необхідному положенні проводиться переміщенням їх у пазах кронштейнів 7 і 8, які, у свою чергу, кріпляться до підставки (тумби) і можуть переміщатися щодо неї.

На валу електродвигуна є планшайби для встановлення кіл. Кріплення кіл див. рис. 2. Перелік органів керування та графічних символів наведено у табл. 5.

Обробка виробів на верстаті тш3

Перед початком роботи зробити правку кіл.

Для зміни кола на верстаті ТШ-3 зняти кришку кожуха, відвернути шість гвинтів М6 фланця (див. рис. 2), зняти фланець та коло.

Для зміни кола на верстаті ТШ-1 зняти кришку кожуха, відвернути фланець, зняти коло. Нове коло встановити у зворотному порядку. При встановленні вузьких кіл на верстат використовуються проставки Н=8 мм і Н=12мм.

• Для кіл Н=50 мм проставка не встановлюється;
• Для кіл Н=32...40 мм встановлюється проставка Н=8 мм;
• Для кіл Н=20 мм встановлюються проставки Н=12 мм;
• Для кіл Н=10...16 мм встановлюються обидві проставки.

Для підключення пиловідсмоктувального агрегату на верстаті є роз'єм кріплення патрубка (див. рис.6):

• на верстаті моделі ТШ-1, ТШ-3 рознімання розташовані на задніх стінках кожухів;
• на верстаті мод. ТШ-2 роз'єм розташований на задній стінці тумби.

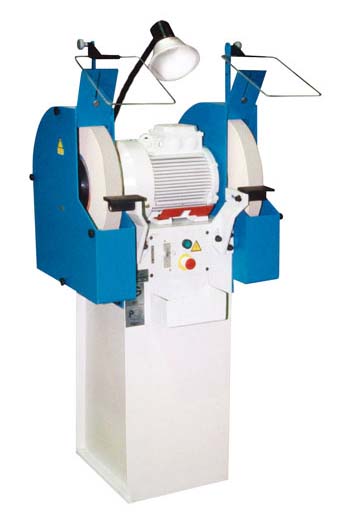

Загальний вигляд точильно-шліфувального верстата ТШ-3

Фото токарного верстата ТШ-3

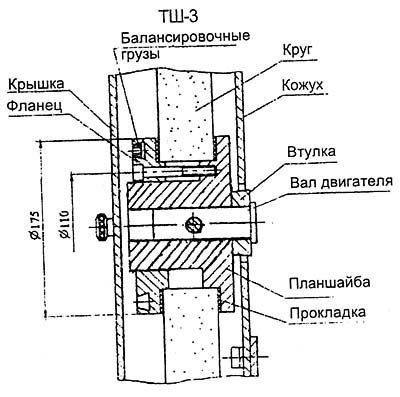

Кріплення шліфувального кола точильно-шліфувального верстата ТШ-3 (ТШ3)

Кріплення шліфувального кола точильного верстата ТШ-3

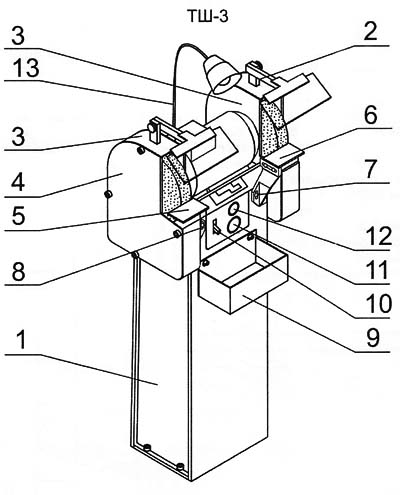

Розташування складових частинин та органів керування точильно-шліфувальним верстатом ТШ-3

Розташування складових частинин точильного верстата ТШ-3

Специфікація складових частинин та органів керування точильно-шліфувальним верстатом ТШ-3

1. Тумба - ТТГ-3.00.0.010.0.00
2. Кронштейн - ТШ-1.50.1.000.0.00
3. Кожух лівий - ТШ-3.00.0.030.1.00, Кожух правий ТШ-3.00.0.025.1.00
4. Кришка - ТШ-3.00.0.030.0.00
5. Навчальний посібник - ТШ-3.00.0.045.2.00
6. Навчальний посібник - ТШ-3.00.0.045.2.00
7. Кронштейн - ТШ-3.00.0.105.0.00
8. Кронштейн - ТШ-3.00.0.105.0.00
9. Коробка - ТШ-2.00.0.020.0.00
10. Електроустаткування - ТШ-3.80.0.000.0.00
11. Кнопка "Стоп"
12. Кнопка "Пуск"
13. Світильник НКП03-60-003УХЛ4 ТУЗ.62-00214267-088-00

Електроустаткування точильного верстата ТШ-3

На верстатах встановлено:

• електродвигатель М1, работающий в режиме трехфазного увімкнення
• вводный автомат QF1
• пускатель електромагнитный КМ1
• кнопка пуск SB2
• кнопка стоп SB1

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задньої стенке подставки (тумбы) к вводному выключателю QF1.

Первоначальный пуск верстата ТШ-3

Сечение питающих проводов должно быть не менее 1,0 мм² медных или 2,5 мм² алюминиевых.

Опис роботи в режиме трехфазного увімкнення (рис. 5)

Увімкненням вводного выключателя QF1 подается напряжение на верстат. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 і подает напряжение на обмотки трехфазного електродвигуна.

Останов електродвигуна производится нажатием на кнопку SB1 «Стоп». При етом происходит відключення магнитного пускателя КМ1.

Захист електроустаткування от перегрузки производится електротепловым реле FP1.

Відомості о расцветке проводов:

• черный цвет провода — силовые ланцюги
• красный цвет провода — ланцюги керування
• зелено-желтый цвет провода — ланцюги защиты

Схема електрична точильно-шлифовального верстата ТШ-3 (виконання 01)

Електрична схема верстата ТШ-3 (виконання 01)

Схема електрична точильно-шлифовального верстата ТШ-3 (виконання 10)

Електрична схема верстата ТШ-3 (виконання 10)

Технічні характеристики точильного шлифовального верстата ТШ-3 (ТШ3)

Наименование параметра	ТШ-1	ТШ-2	ТШ-3	ТШ-4
Шлифовальный круг по ГОСТ 2424-83 на керамической связке
Наружный диаметр круга, мм	250	300	400	400
Высота круга, мм	10..40	10..50	50	50
Посадочный диаметр круга, мм	32	76	127	203
Диаметр изношенного круга, мм	140	150	240
Класс неуравновешенности	1, 2	1, 2	1, 2
Высота центров от основания, мм	265	950	950	950
Шпидель
Частота обертання, 1/мин	1500	1500	950	1440
Максимальная скорость різання, м/с	19,5	23,5	20
Електроустаткування
Питающая сеть	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц
Електродвигун привода, кВт	2,2	2,2	3,0	7,5
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	610 х 470 х 615	610 х 470 х 1340	660 х 600 х 1670	1000 х 620 x 1315
Масса верстата, кг	82	112	220	560
