Відомості про виробника точильно-шліфувального верстата моделі ТШ-4
Виробником точильно-шліфувального верстата моделі ТШ-4 є Оршанський верстатобудівний завод «Червоний борець» , заснований у 1900 році.
Верстати, що випускаються Оршанським верстатобудівним заводом
- 3Б70В - верстат плоскошліфувальний з горизонтальним шпинделем, 160 х 400
- 3Г71 - верстат плоскошліфувальний з горизонтальним шпинделем, 200 х 630
- 3Г71М - верстат плоскошліфувальний з горизонтальним шпинделем, 200 х 630
- 3Д711АФ10-1 (Орша 2045) - верстат плоскошліфувальний з хрестовим столом, 200 х 450
- 3Д711ВФ11 - верстат плоскошліфувальний з УЦІ, 200 х 630
- 3Е710В - верстат плоскошліфувальний з горизонтальним шпинделем, 125 х 250
- 3Е711АФ1 - верстат плоскошліфувальний особливо високої точності з УЦІ, 200 х 630
- 3Е711В - верстат плоскошліфувальний з горизонтальним шпинделем, 200 х 630
- 3Е711ВФ1 - верстат плоскошліфувальний з горизонтальним шпинделем з УЦІ, 200 х 630
- 3Е711ВФ2 - верстат плоскошліфувальний з ЧПУ, 200 х 630
- 3Е721 - (ОШ-550) плоскошліфувальний верстат з горизонтальним шпинделем, 320 х 630
- 3701 - верстат плоскошліфувальний особливо високої точності, 125 х 400
- 3711 - верстат плоскошліфувальний особливо високої точності, 200 х 630
- Орша-Ф32Ш - верстат консольно-фрезерний широкоуніверсальний, 320 х 1400
- Орша-Ф32У - верстат консольно-фрезерний універсальний, 320 х 1400
- СФ-1 - верстат свердлильно-фрезерний настільний, Ø 23
- ТШ-1 - верстат настільний точильно-шліфувальний, Ø 250
- ТШ-2 - верстат точильно-шліфувальний, Ø 300
- ТШ-3 - верстат точильно-шліфувальний, Ø 400
- ТШ-4 - верстат точильно-шліфувальний, Ø 400
ТШ-4 Верстат точильно-шліфувальний (наждак) з двома колами на тумбі. Призначення, сфера застосування
Верстати настільні точильно-шліфувальні з двома колами ТШ-4 призначені для виконання слюсарних робіт - зняття задирок, фасок, обдирки литників, для заточування та доведення металорізального деревообробного та іншого інструменту (свердлів, різців, ножів).
При застосуванні відповідних пристроїв можуть бути використані для шліфування та полірування деталей.
Загальне компонування точильного верстата ТШ-4
Верстат ТШ-4 складаються із зварної тумби 1, на якій встановлений електродвигун. До тумби кріпляться ггвинтами два захисні кожухи.
Установка підручників 5 і 6 у необхідному положенні проводиться переміщенням їх у пазах кронштейнів 7 і 8, які, у свою чергу, кріпляться до підставки (тумби) і можуть переміщатися щодо неї.
На валу електродвигуна є планшайби для встановлення кіл. Кріплення кіл див. рис. 2. Перелік органів керування та графічних символів наведено у табл. 5.
Верстат ТШ-4 має два виходи для підключення системи видалення пилу.
Наждак ТШ-4 поставляється з двома абразивними колами - діаметр 400 мм, висота 50 мм (посадкове 203 мм) та світильником. Наждак ТШ-4 додатково може комплектуватися пилососом та вентиляційною установкою УВП-1200А. Область застосування - заточувальні цехи та слюсарні ділянки.
Комплектація точильно-шліфувального верстата ТШ-4:
- верстат у зборі на тумбі
- шліфувальні круги (2 штуки, на верстаті)
- світильник місцевого освітлення
- Інструкція з експлуатації
Модифікації точильно-шліфувальний верстат ТШ-4
- ТШ-4 - універсальний точильний шліфувальний верстат змонтований на тумбі.
- ТШ-4 виконання 10 - універсальний точильний шліфувальний верстат без кінцевих вимикачів
- ТШ-4 виконання 20 - універсальний точильний шліфувальний верстат з кінцевими вимикачами на кожухах для обмеження кута повороту захисних екранів
- ТШ-4 виконання 25 - універсальний точильний шліфувальний верстат в комплекті з пилососом 370.П16
- ТШ-4 виконання 01 - універсальний точильний шліфувальний верстат підвищеної потужності
Аналоги точильно-шліфувальний верстат ТШ-4
Е3-400 - Ø400 - виробник Єйський верстатобудівний завод ЄСЗ, ВАТ
3Т-636 - Ø400 - виробник Техніка Сибірська Промислова Компанія СВК, ЗАТ м. Кемерово
3Н340 - Ø400 - виробник Навійський машинобудівний завод, ПО м. Навої-2

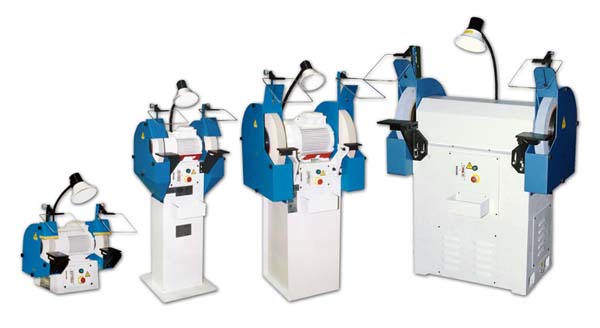

Загальний вигляд точильно-шліфувального верстата ТШ-4

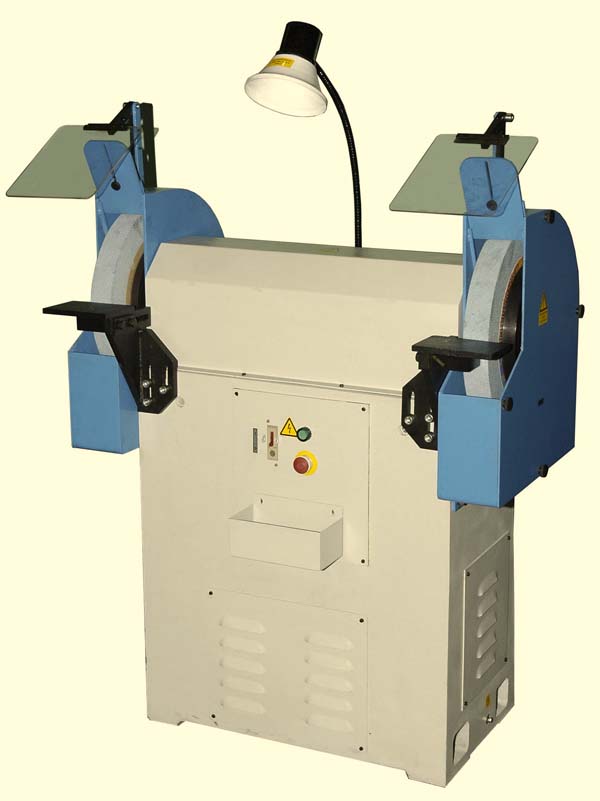

Фото токарного верстата ТШ-4
Фото токарного верстата ТШ-4
Технічні характеристики точильного шліфувального верстата ТШ-4
| Найменування параметру |
ТТГ-1 |
ТТГ-2 |
ТТГ-3 |
ТТГ-4 |
| Шліфувальний круг за ГОСТ 2424-83 на керамічному зв'язуванні |
|
|
|
|
| Найбільший зовнішній діаметр кола, мм |
250 |
300 |
400 |
400 |
| Висота кола, мм |
10..40 |
10..50 |
50 |
50 |
| Посадковий діаметр кола, мм |
32 |
76 |
127 |
203 |
| Діаметр зношеного кола, мм |
140 |
150 |
240 |
|
| Клас дисбалансу |
1, 2 |
1, 2 |
1, 2 |
|
| Висота центрів від основи, мм |
265 |
950 |
950 |
950 |
| Шпидель |
|
|
|
|
| Частота обертання, 1/хв. |
1500 |
1500 |
950 |
1440 |
| Максимальна швидкість різання, м/с |
19,5 |
23,5 |
20 |
|
| Електроустаткування |
|
|
|
|
| Мережа живлення |
~380 В 50 Гц |
~380 В 50 Гц |
~380 В 50 Гц |
~380 В 50 Гц |
| Електродвигун приводу, кВт |
2,2 |
2,2 |
3,0 |
7,5 |
| Габарити та маса верстата |
|
|
|
|
| Габарити верстата (довжина ширина висота), мм |
610 х 470 х 615 |
610 х 470 х 1340 |
660 х 600 х 1670 |
1000 x 620 x 1315 |
| Маса верстата, кг |
82 |
112 |
220 |
560 |
