Відомості про виробника зубошлифовального верстата 5831

Производитель зубошлифовального верстата 5831 Московский станкостроительный завод шлифовальных верстатів, основанный в 1879 году.

Верстати, выпускаемые Московским станкостроительным заводом шлифовальных верстатів, МСЗ

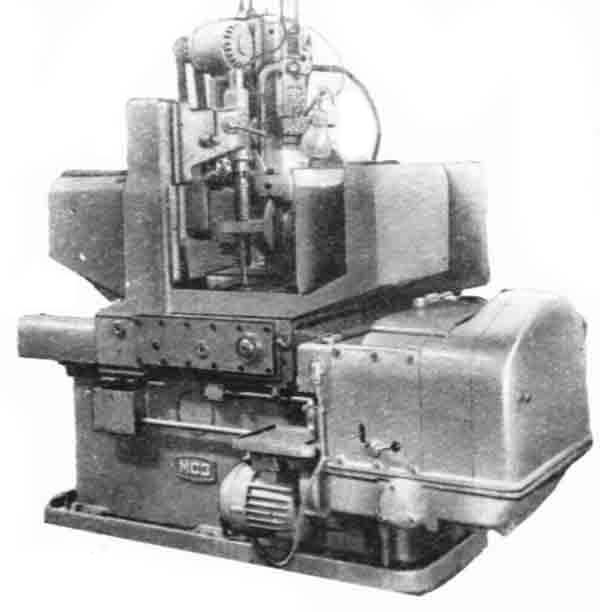

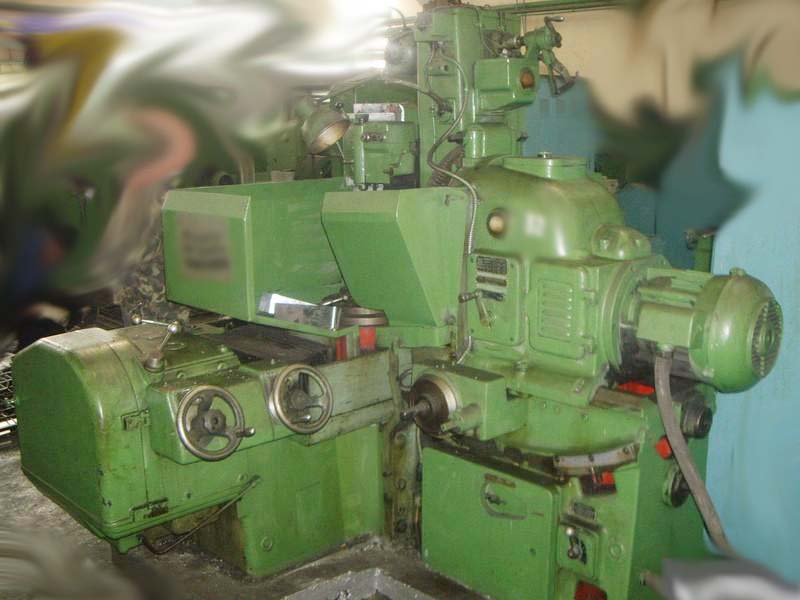

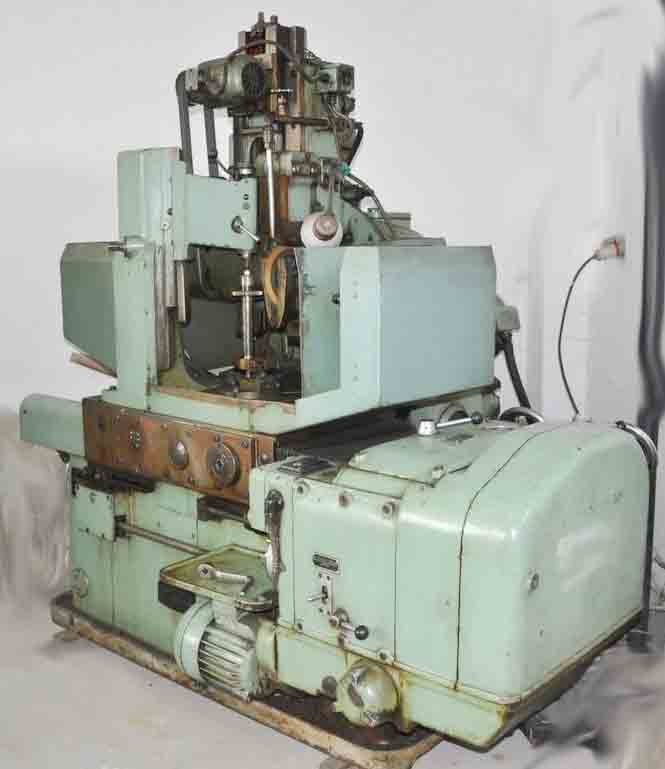

5831 Верстат зубошлифовальный горизонтальный з плоскимм кругом. Назначение і область применения

Начало серийного производства зубошлифовального напівавтомату 5831 - 1966 год.

Верстат зубошлифовальный 5831 предназначен для шлифования евольвентных поверхностей зубьев цилиндрических прямозубых і косозубых колес.

Шлифование ведется методом обкатки коническим кругом при единичном делении.

Принцип роботи і особливості конструкції верстата 5831

Цикл верстата, кроме установки і снятия вироби, происходит автоматически в следующем порядке:

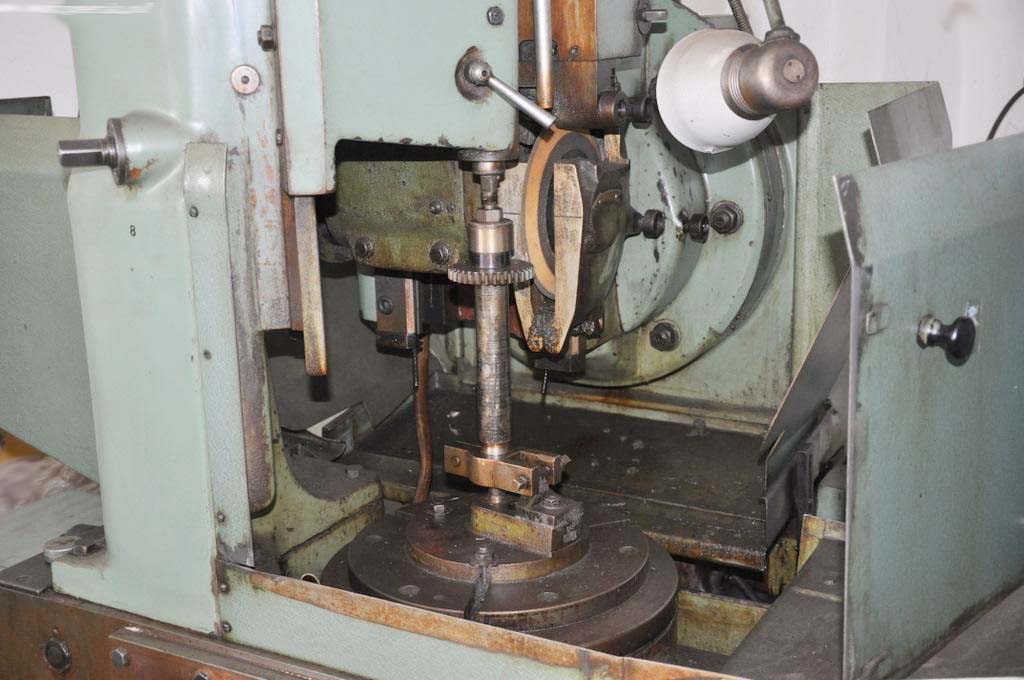

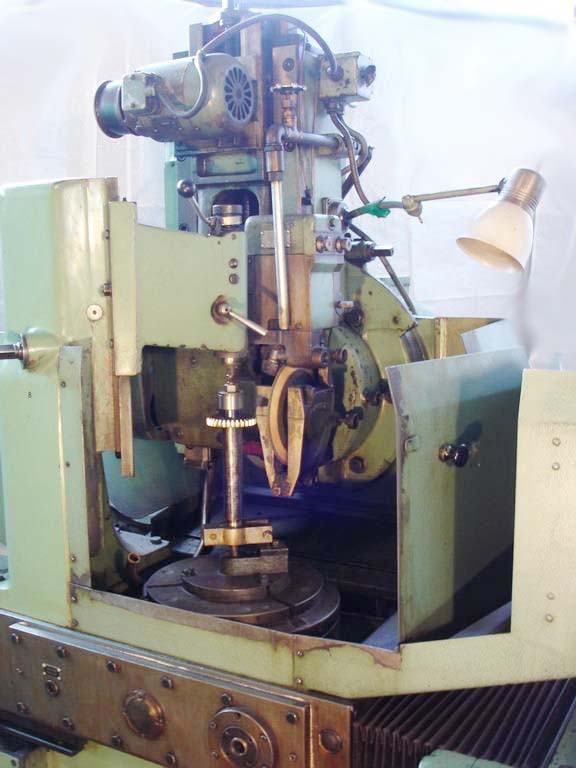

Шлифуемое зубчатое колесо движется в горизонтальном направлении в зону шлифовального круга;

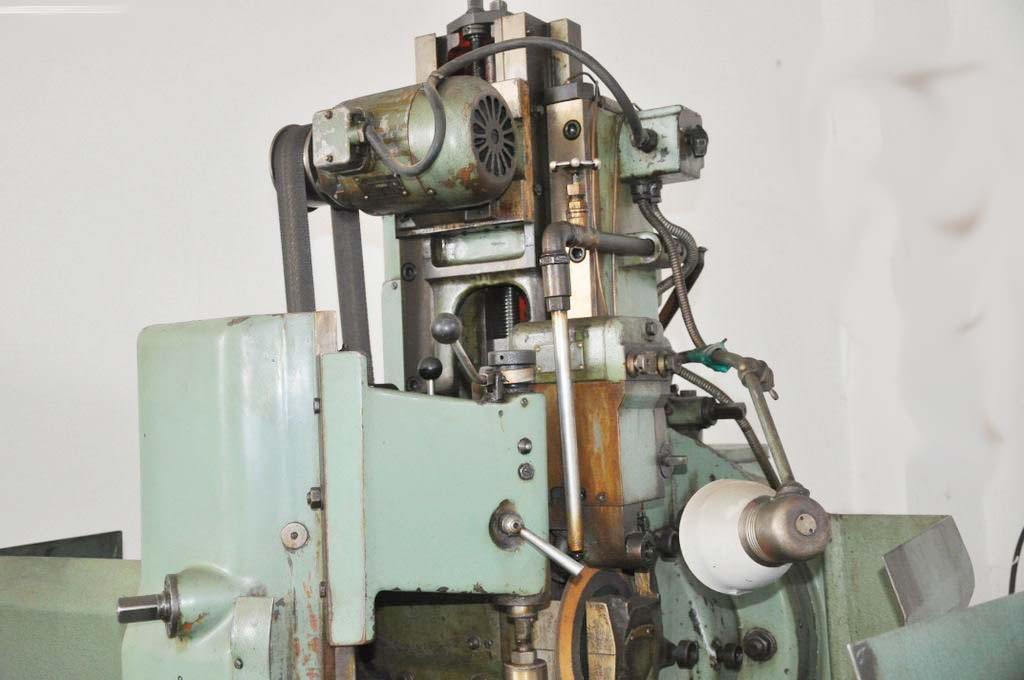

Шлифовальный круг совершает возвратно-поступательное перемещение в вертикальном направлении;
Одновременно з поступательным движением зубчатое колесо поворачивается вокруг оси, обеспечивая таким образом рух качения, необходимое при обработке колес по методу обкатки;
При движении стола з закрепленным зубчатым колесом слева направо изделие поворачивается против часовий стрелки і происходит шлифование левой стороны профиля зуба;
При движении стола влево изделие поворачивается по часовий стрелке і происходит шлифование правой стороны профиля зуба;
Затем происходит отвод стола в крайнее левое положение, где производится автоматическое деление (поворот зубчатого колеса на один зуб);
Стол быстро подводит обрабатываемое колесо к шлифовальному кругу для шлифования следующего зуба.

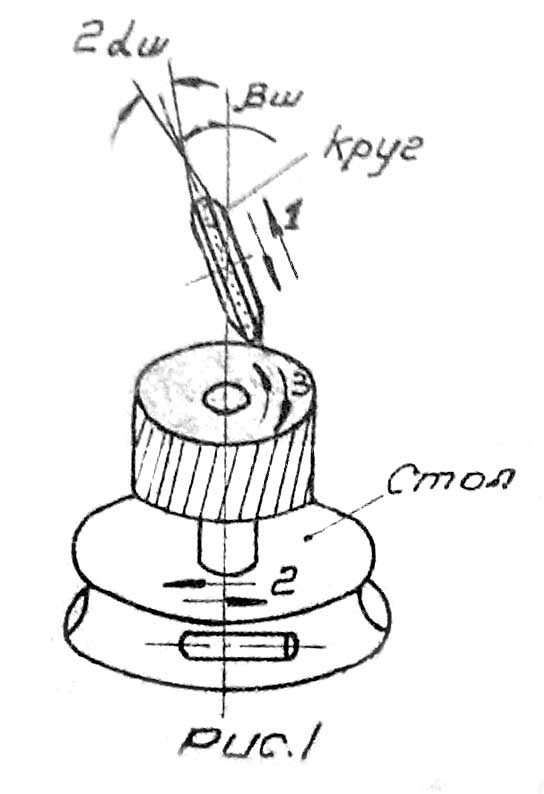

Принцип роботи зубошлифовального верстата 5831

Принцип роботи зубошлифовального верстата 5831. Дивитись у збільшеному масштабі

По окончании обробки всех зубьев колеса верстат 5831 автоматически выключается при помощи счетного механізма, настраиваемого на обработку требуемого числа зубьев вироби.

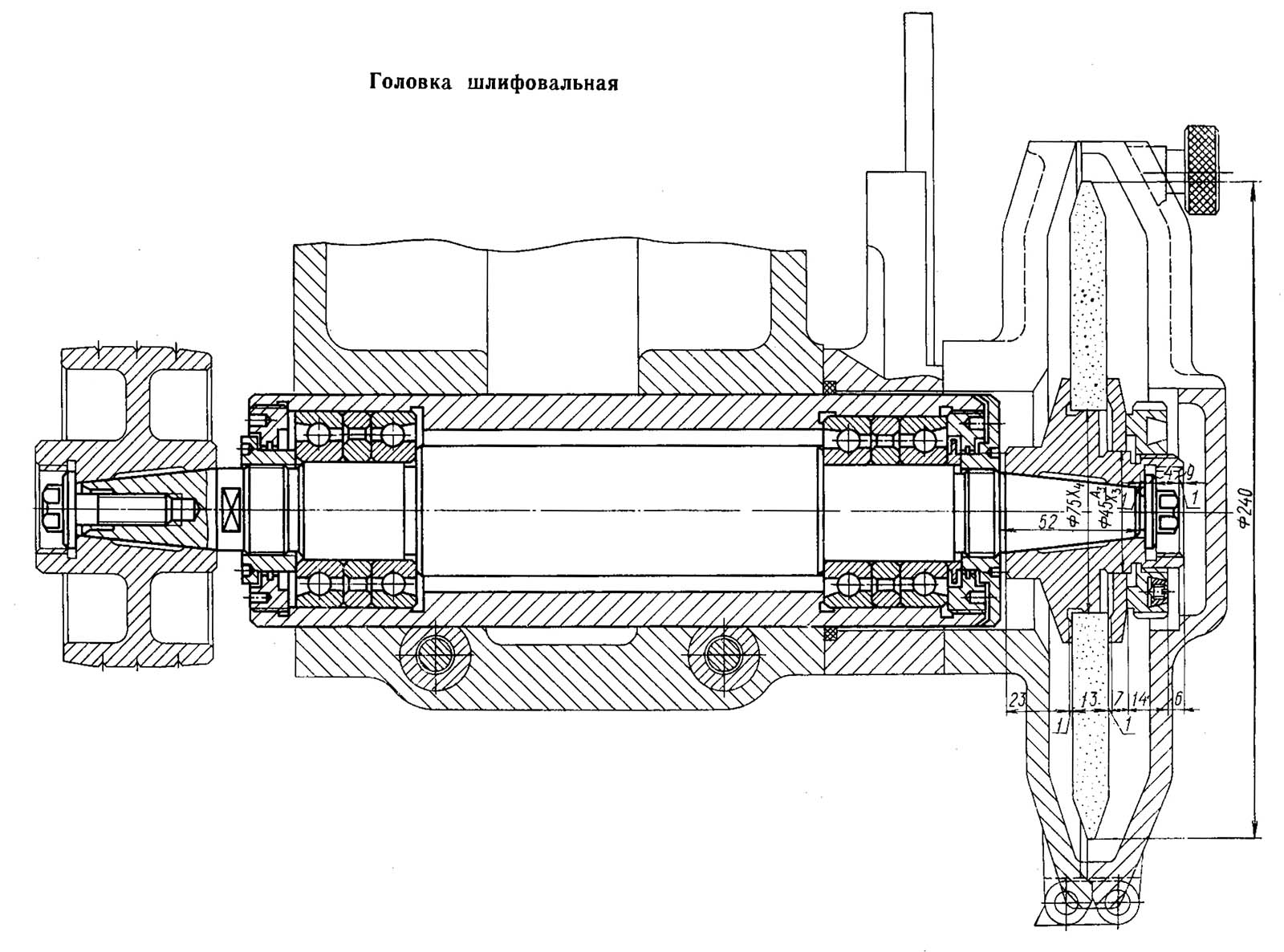

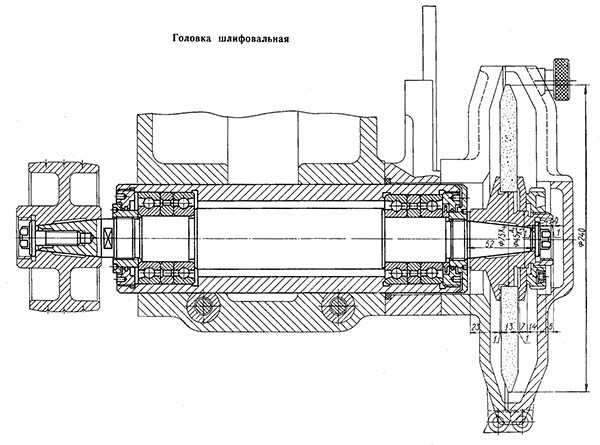

Верстат оборудован пристрійм для правки круга і механізмом для компенсации износа круга.

Смазка основних механізмов верстата автоматическая от лубрикаторов или насосов, включенных в кинематическую ланцюг верстата.

Верстат снабжен насосом для подачі охлаждающей жидкости в зону різання і магнитным сепаратором для очистки охлаж-дающей жидкости от шлама.

Для обробки требуемого вироби верстат настраивается набором сменных зубчатых колес.

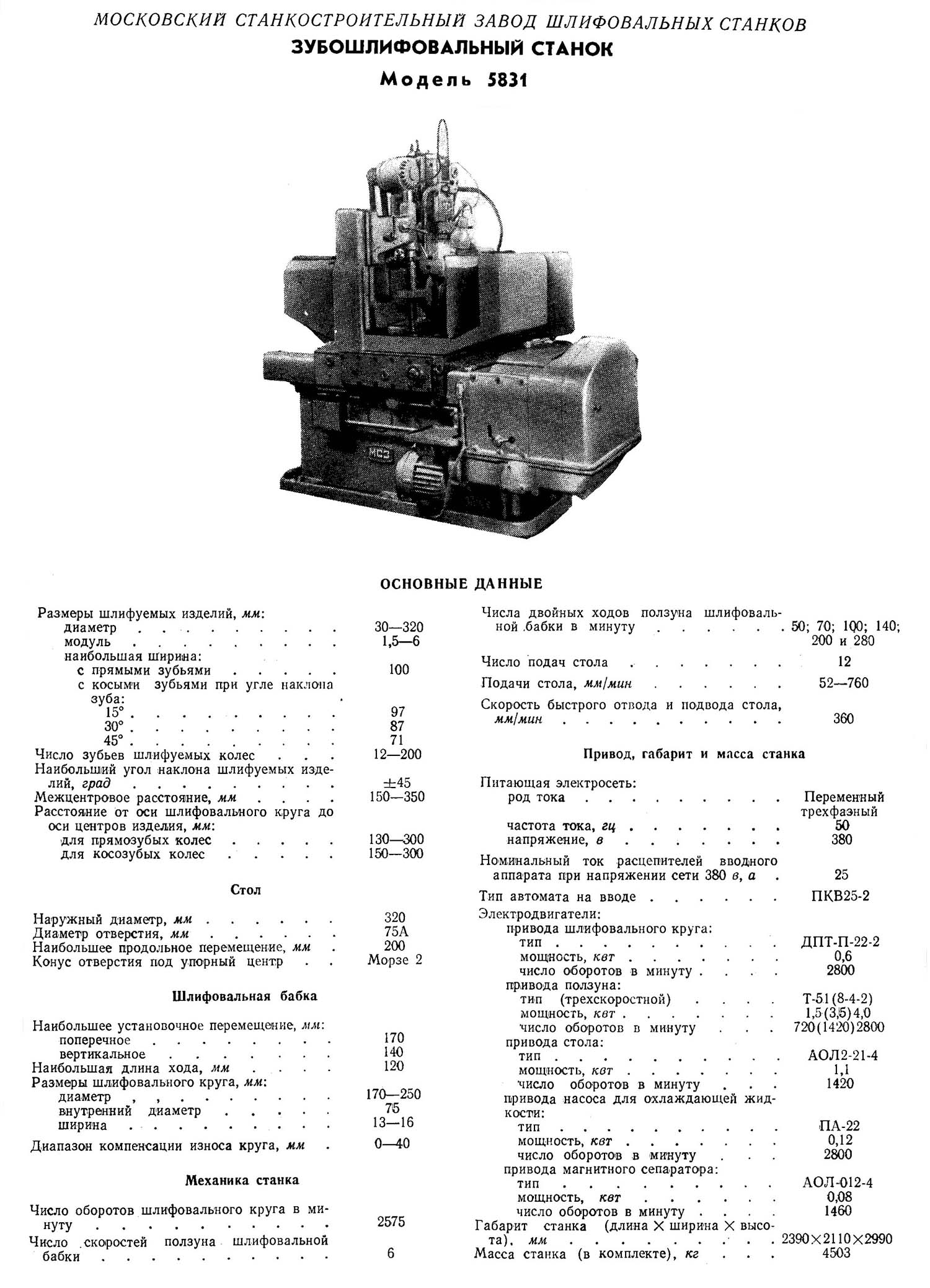

Точность обрабатываемых на станке изделий соответствует нормам точності зубошлифовальных верстатів класса В по ГОСТ 7640—67.

Зубчатое колесо з m = 6, z = 34, В = 32 мм після обробки будет мати:

разность соседних окружных шагов - 0,006 мм
накопленную погрешность окружного шага - 0,017 мм
погрешность профиля - 0,006 мм
погрешность направления зуба - 0,006 мм
чистоту поверхности по ГОСТ 2789—59 V 7

Разработчик — производственное объединение «Московский станкостроительный завод».
