372Б Верстат плоскошліфувальний з горизонтальним шпинделем універсальний
Схеми, опис, характеристики

Відомості про виробника плоскошліфувального верстата 372Б

Виробник безцентрового круглошліфувального універсального верстата 3180 Московський верстатобудівний завод шліфувальних верстатів, МСЗ , заснований у 1879 році.

372Б Верстат плоскошліфувальний з горизонтальним шпинделем універсальний. Призначення та сфера застосування

Початок випуску верстата 372Б – 1955 рік

Плоскошліфувальний верстат моделі 372Б - верстат загального призначення з прямокутним столом та горизонтальним шпинделем, призначений для шліфування площин різних деталей периферією кола.

Принцип роботи та особливості конструкції верстата 372Б

Конструктивна особливість верстата 372Б - поперечна подача шліфувального кола забезпечується переміщенням шліфувальної бабки горизонтальними напрямними коретки. При цьому стійка залишається нерухомою.

У верстаті 372Б здійснюються наступні рухи:

• Головний рух у верстаті - обертання шліфувального кола;
• Поздовжня подача - прямолінійний зворотно-поступальний рух столу із заготівлею;
• Вертикальна подача - рух каретки, що несе шліфувальну бабку, вертикальними напрямними;
• Поперечна подача - рух шліфувальної бабки горизонтальними напрямними каретки

Приєднувальні та посадкові бази плоскошліфувального верстата 372Б

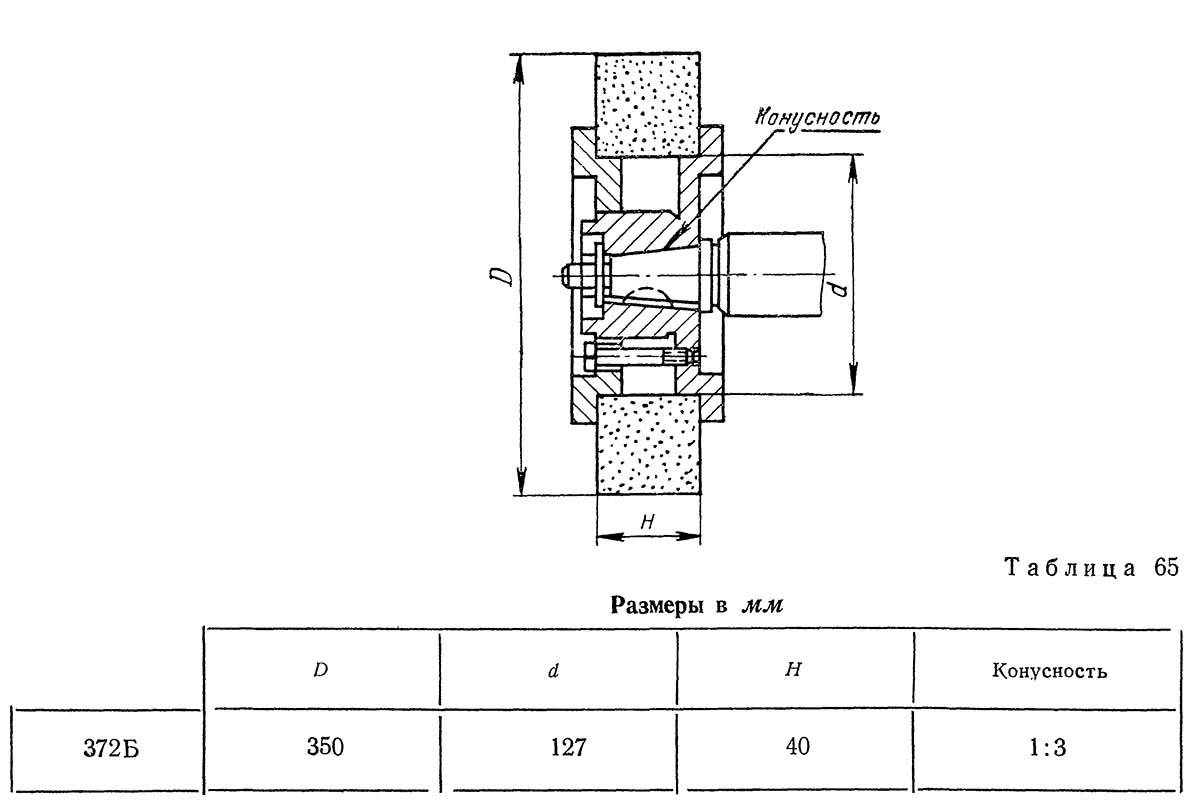

Кріплення шліфувального кола на верстаті 372Б

Кріплення шліфувального кола на верстаті 372Б. Дивитись у збільшеному масштабі

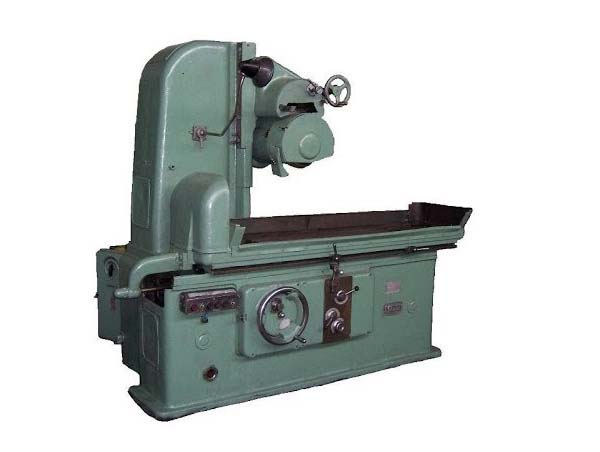

Загальний вигляд плоскошліфувального верстата 372Б

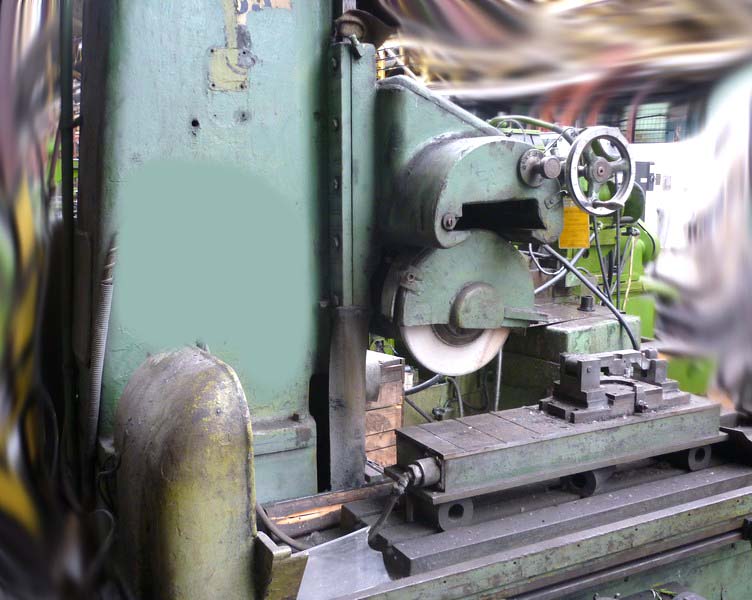

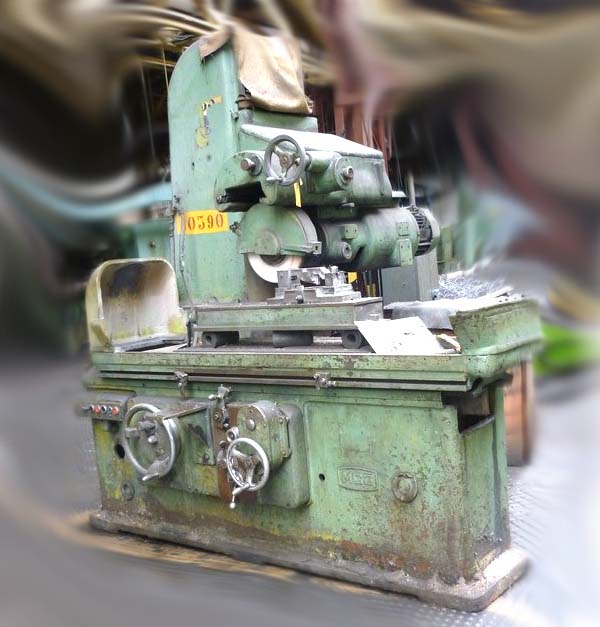

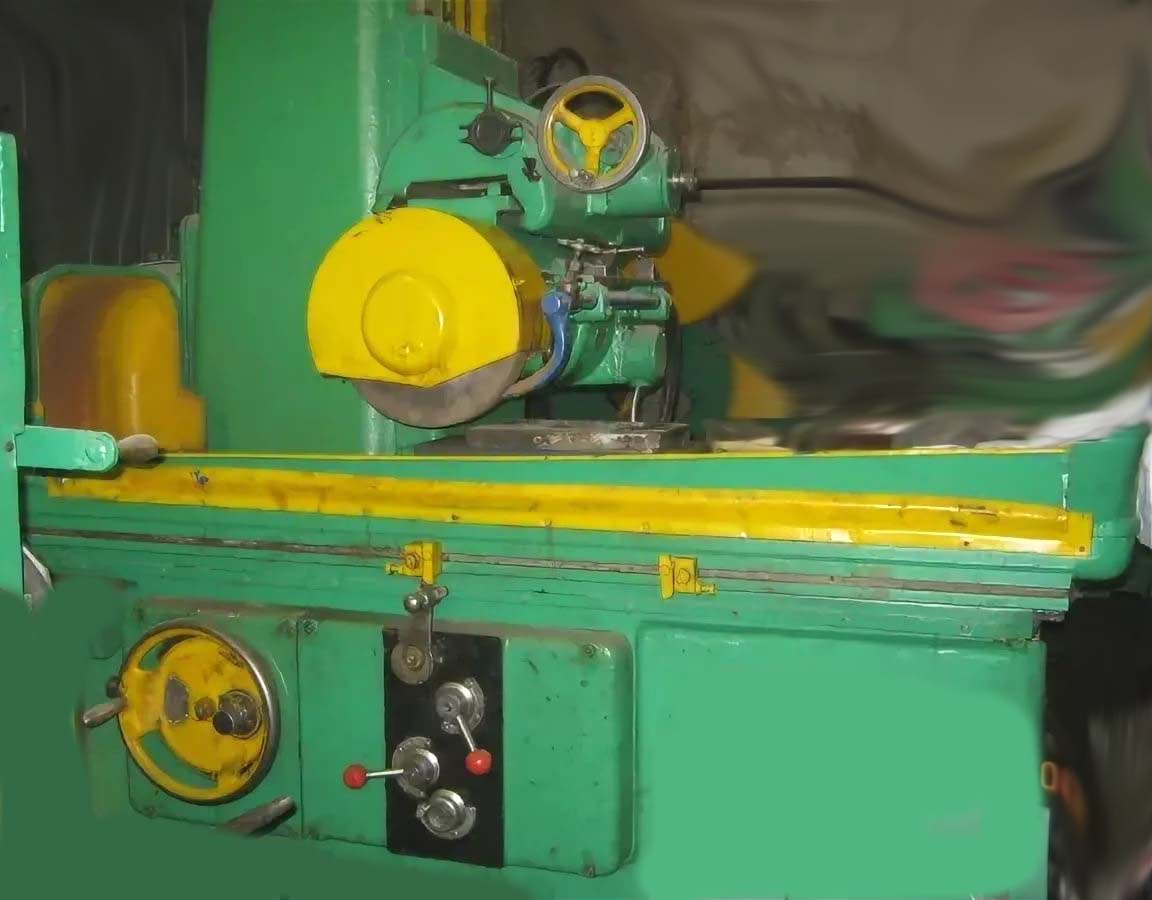

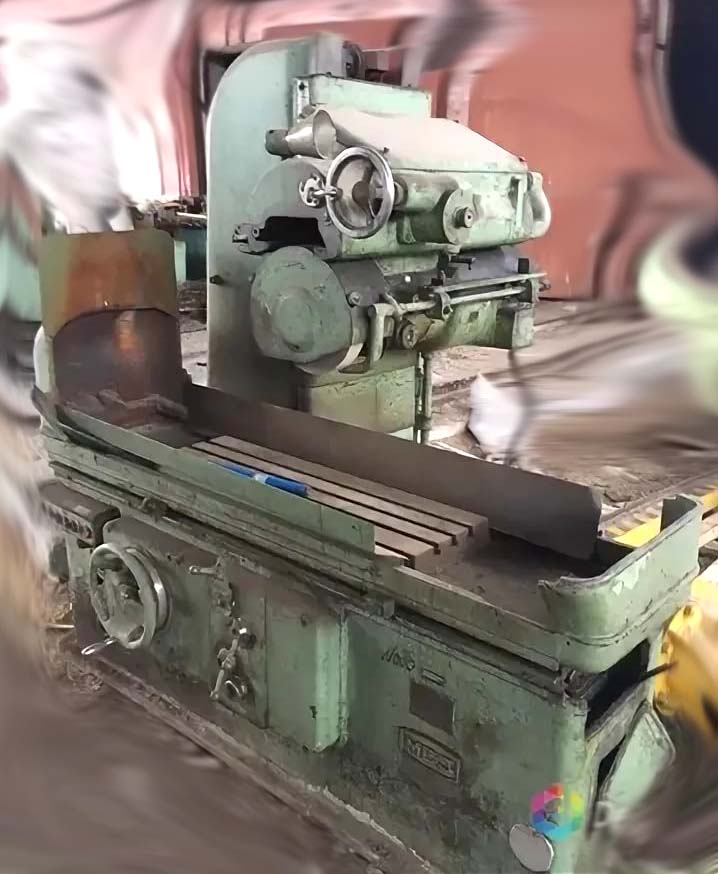

Фото плоскошліфувального верстата 372Б

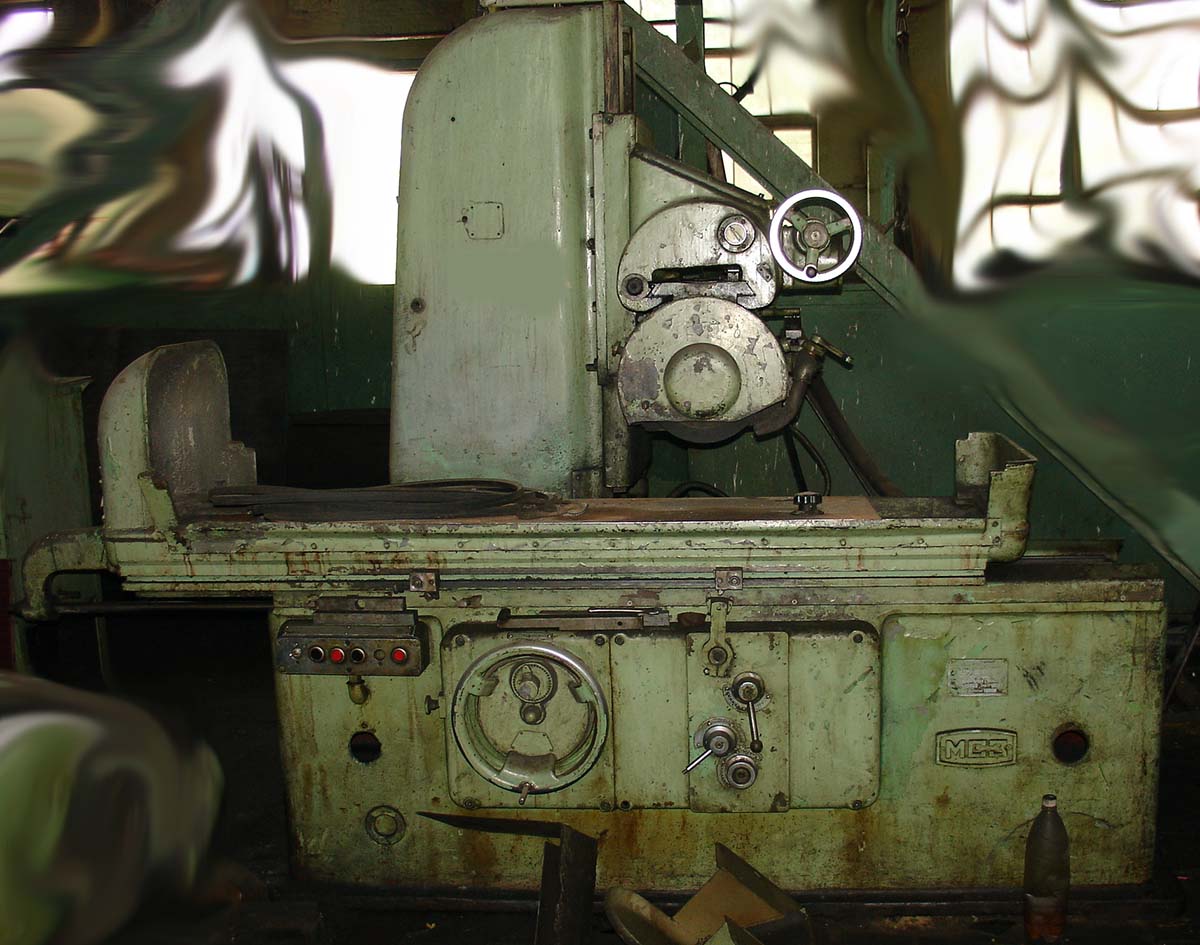

Фото плоскошліфувального верстата 372Б

Фото плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

Фото плоскошліфувального верстата 372Б

Фото плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

Фото плоскошліфувального верстата 372Б

Фото плоскошліфувального верстата 372Б

Фото плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

Фото плоскошліфувального верстата 372Б

Фото плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

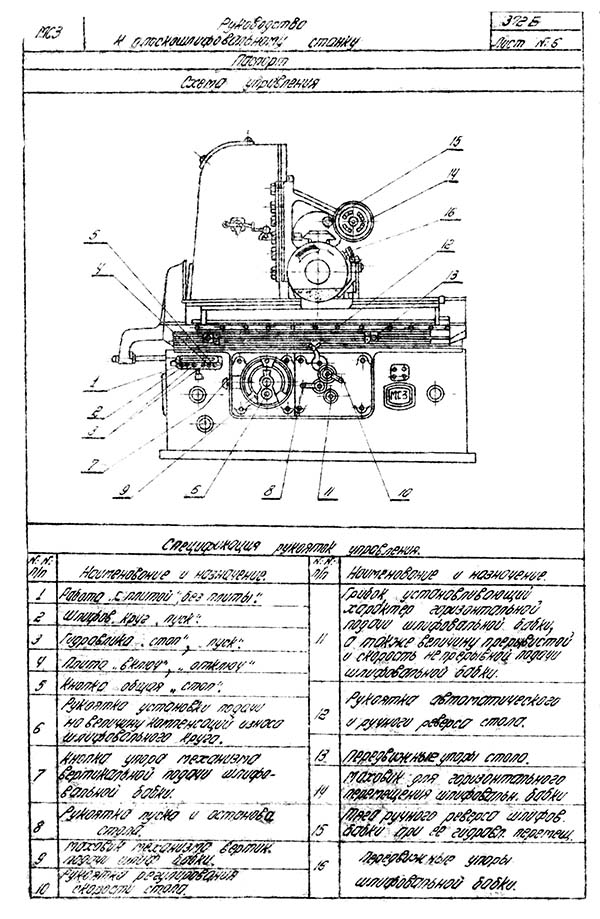

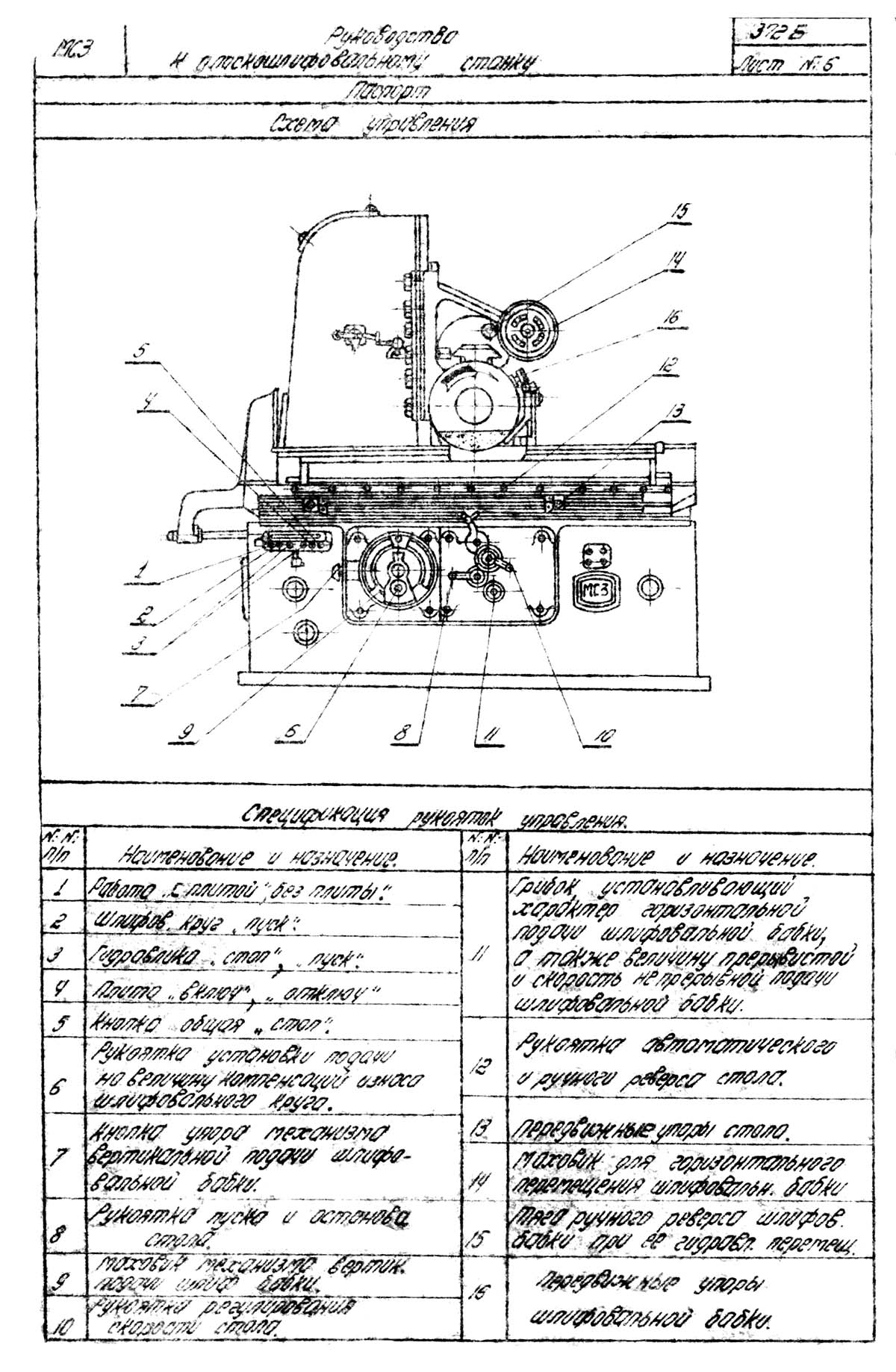

Розташування органів керування плоскошліфувальним верстатом 372Б

Розташування органів керування шліфувальним верстатом 372Б

Розташування органів керування плоскошліфувальним верстатом 372Б. Дивитись у збільшеному масштабі

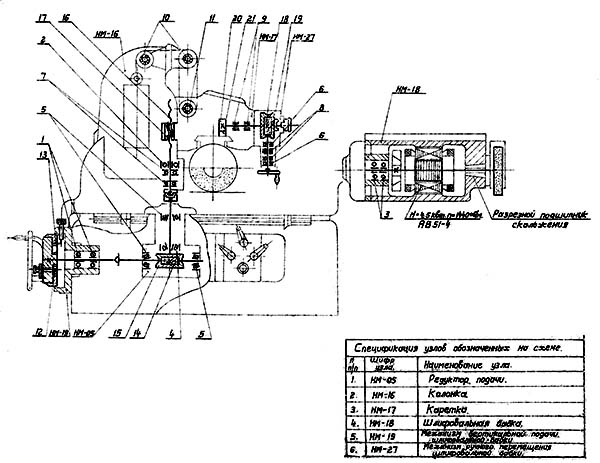

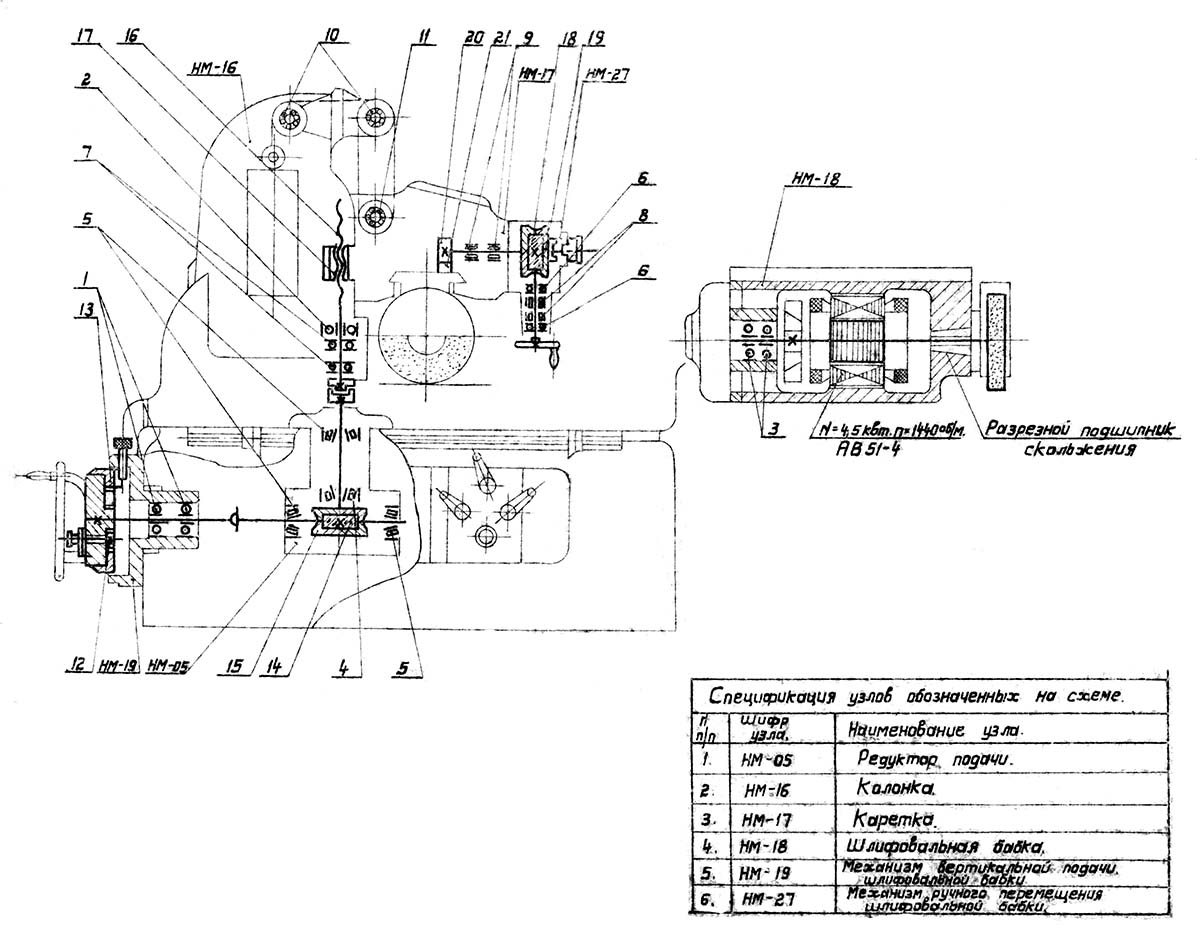

Кінематична схема плоскошліфувального верстата 372Б

Кінематична схема плоскошліфувального верстата 372Б

Кінематична схема плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

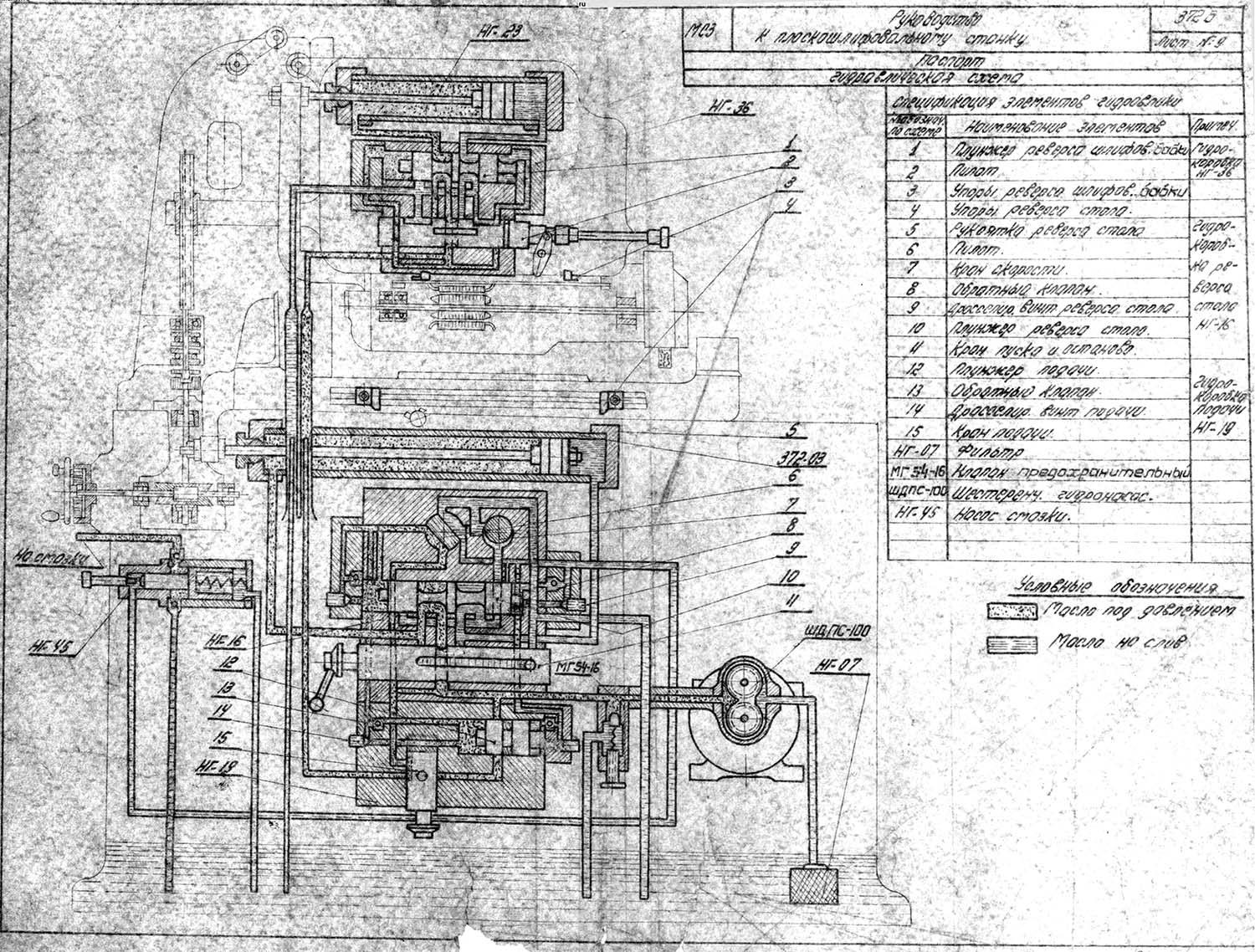

Схема гідравлічна плоскошліфувального верстата 372Б

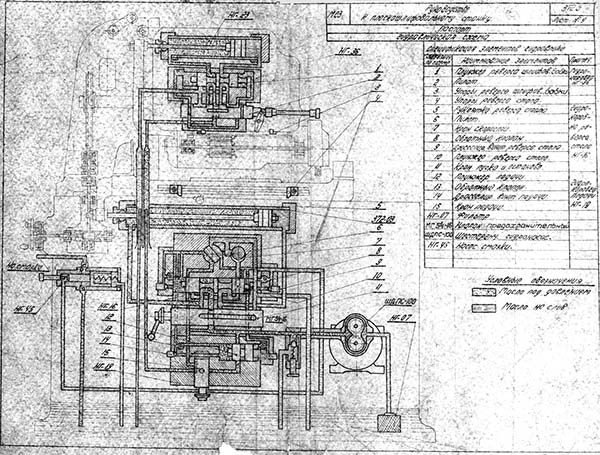

Гідравлічна схема плоскошліфувального верстата 372Б

Схема гідравлічна плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

Опис основних вузлів плоскошліфувального верстата 372Б

Станина і рабочий стол шлифовального верстата 372Б

Станина має поздовжні напрямні, якими зворотно поступально рухається робочий стіл. Переміщення столу забезпечує поздовжню подачу під час шліфування. Рух столу повідомляє гідроциліндр, закріплений між напрямними. Стіл не має ручної подачі.

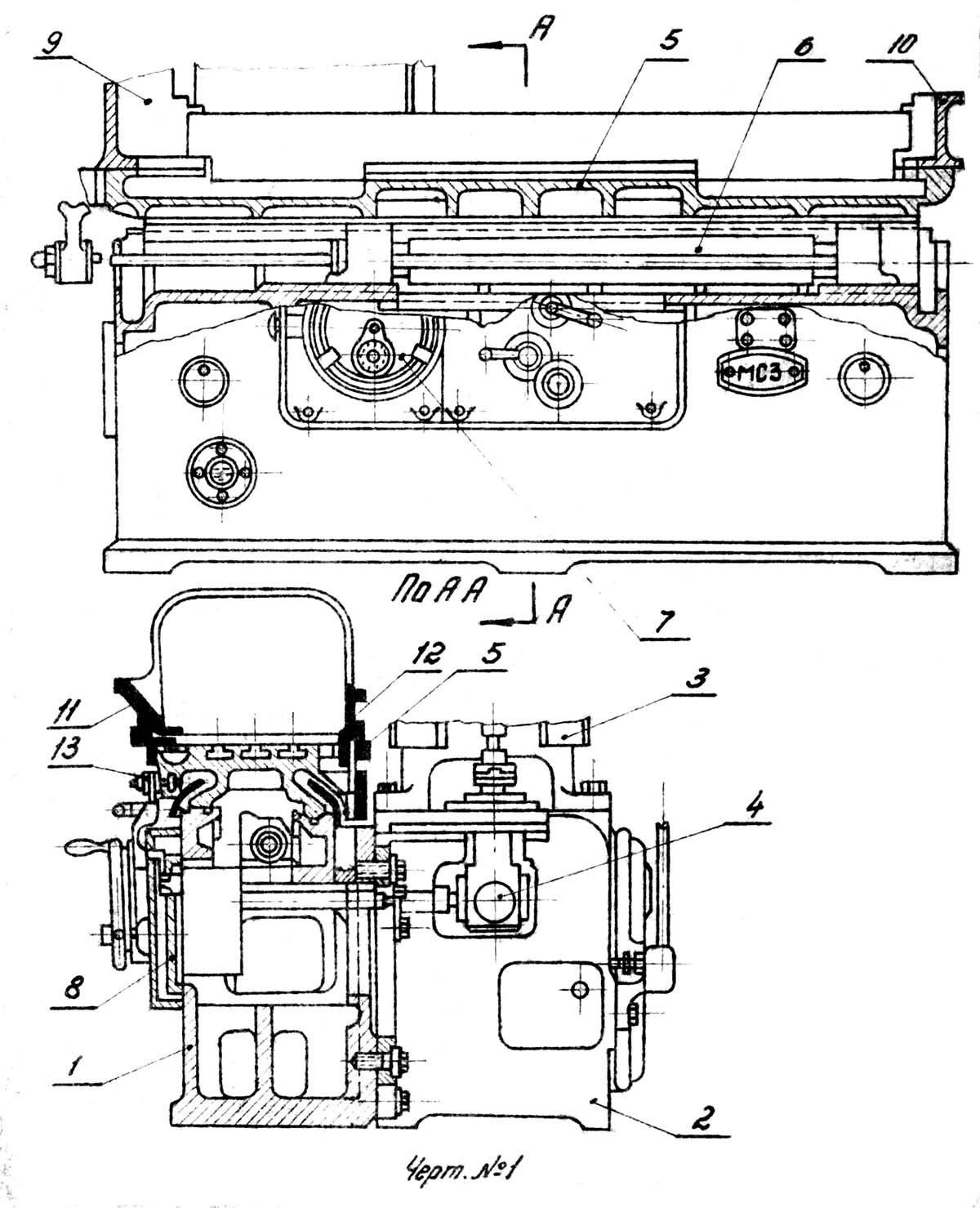

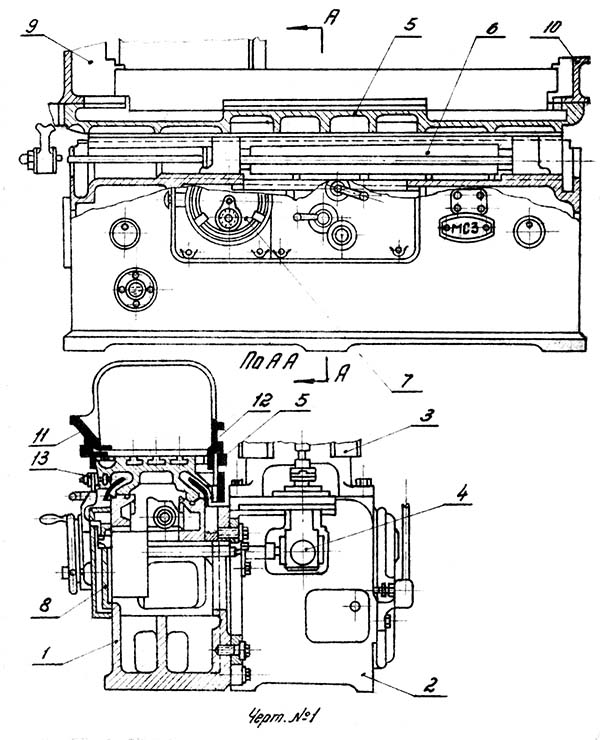

Станина, тумба і стол плоскошлифовального верстата 372Б

Станіна, тумба та стіл плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

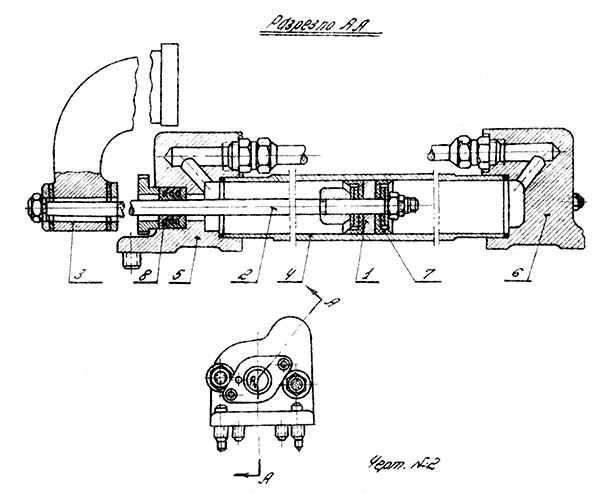

Гідравічний циліндр столу верстата 372Б

Стійка та каретка шліфувального верстата 372Б

З заднього боку станини кріпиться тумба на якій встановлена ​​стійка (колонка), що несе каретку зі шліфувальною бабкою.

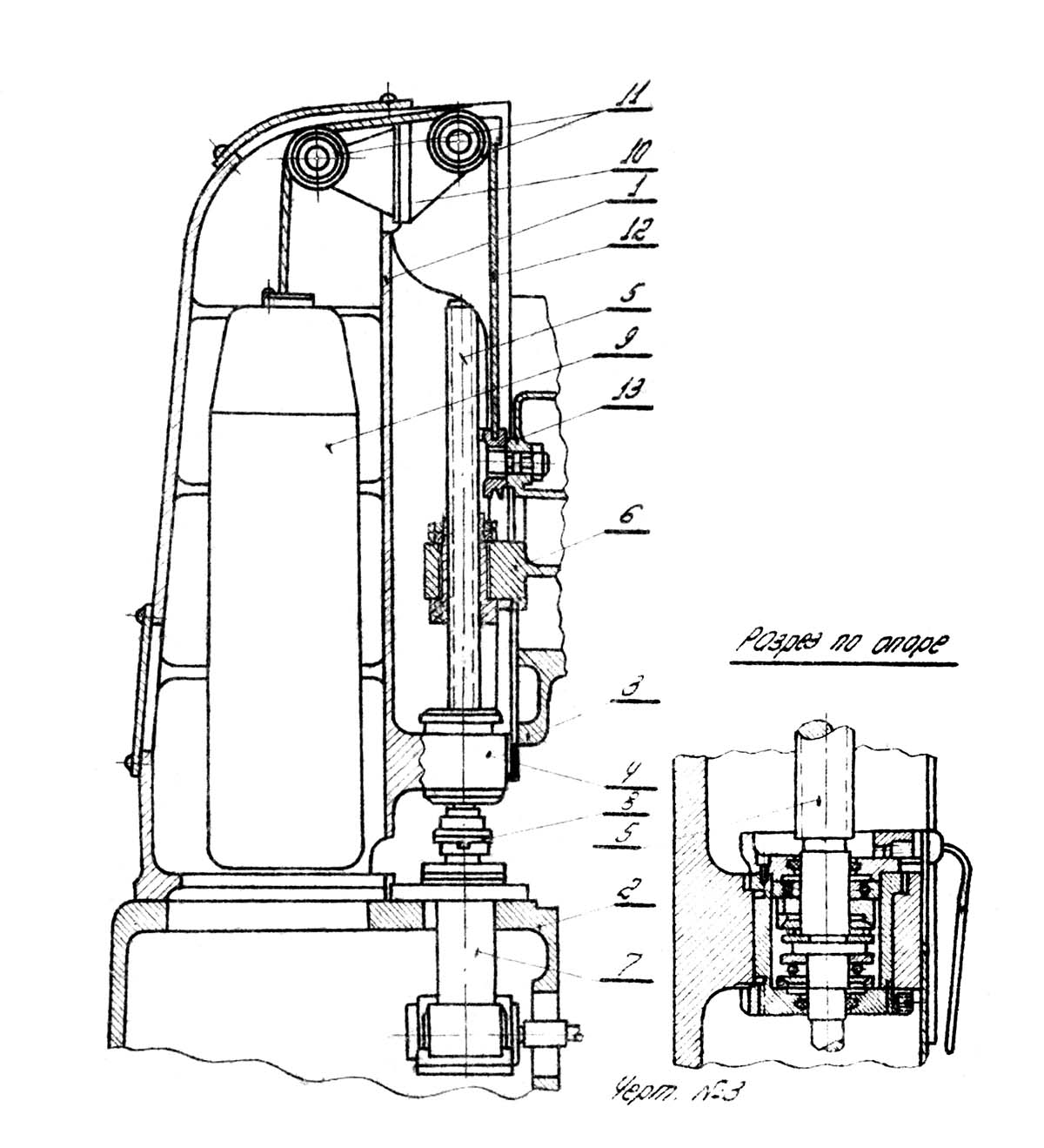

Стійка (колонка) плоскошліфувального верстата 372Б

Стійка (колонка) плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

Каретка , що несе шліфувальну бабку, переміщається по двох вертикальних направляючих стійках, забезпечуючи вертикальну подачу при шліфуванні. Каретка має тільки ручний привід: від маховика вертикальної подачі – через механізм вертикальної подачі – через редуктор обертання передається на вертикальний гвинт і через гайку вертикальний рух передається каретці.

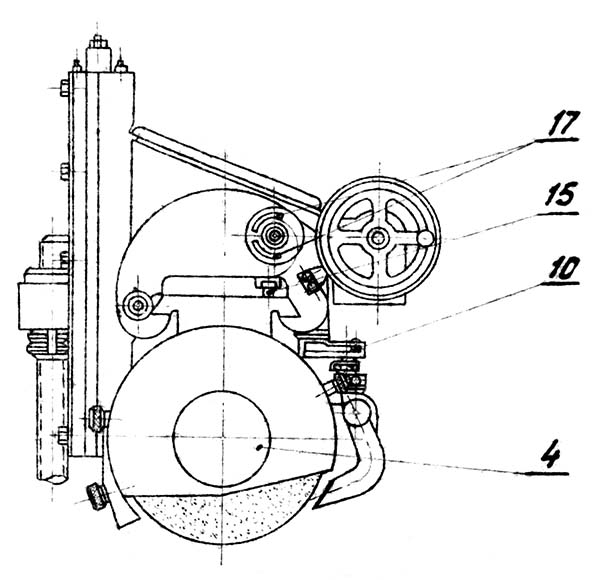

Каретка плоскошліфувального верстата 372Б

Шлифовальная бабака

Шліфувальна бабака розташована знизу каретки на поперечних направляючих типу "ластівчин хвіст". Рух шліфувальної бабки по направляючих забезпечує поперечну подачу під час шліфування. Шліфувальна бабка переміщається як від руки від маховика, так і механічно від гідроциліндра.

Подача від гідроциліндра має два режими:

1. Безперервна подача – швидкість подачі від 0,5 до 4,5 м/хв. Швидкість регулюється безступінчасто, реверс здійснюється автоматично від важеля корки реверсу;
2. Уривчаста - подача від 3 до 30 мм за кожен хід столу.

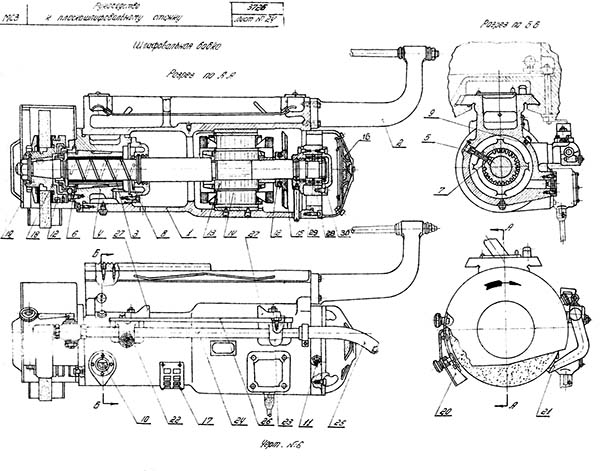

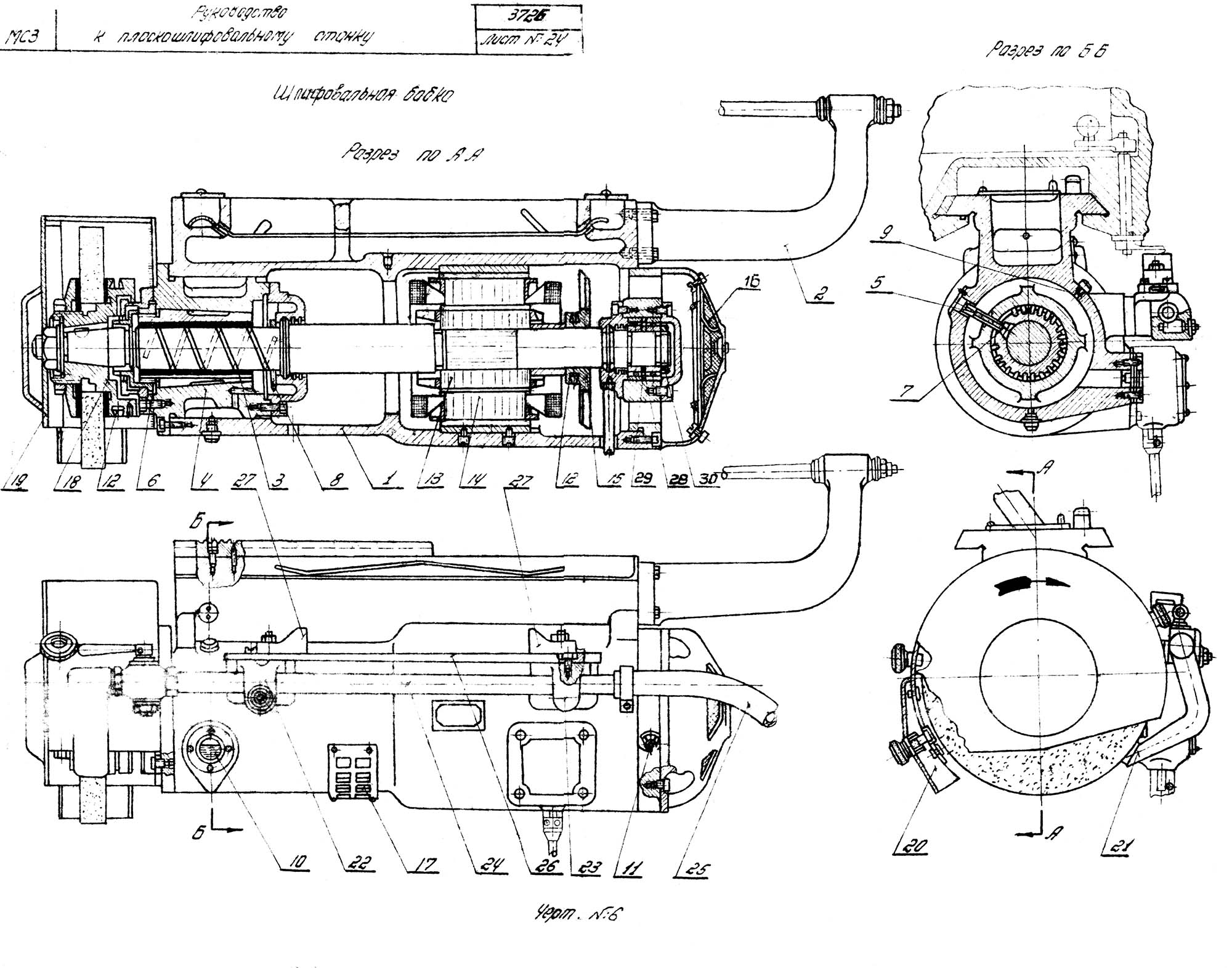

Шліфувальна бабка плоскошліфувального верстата 372Б

Шліфувальна бабка плоскошліфувального верстата 372Б. Дивитись у збільшеному масштабі

372Б Верстат плоскошліфувальний з горизонтальним шпинделем універсальний. Відеоролик

Технічні дані та характеристики верстата 372Б

Найменування параметру	372B
Основні параметри
Клас точності згідно з ГОСТ 8-82	Н
Найбільші розміри виробів, що обробляються (довжина × ширина × висота), мм	1000 х 300 х 400
Відстань від осі шпинделя до дзеркала стола, мм	125..575
Робочий стіл верстата
Розміри робочої поверхні столу (довжина x ширина), мм	1000 х 300
Поздовжнє переміщення столу від гідравліки (найменше/найбільше), мм	200..1100
Швидкість зворотно-поступального руху столу (безступінчасте регулювання), м/хв.	3..30
Розміри магнітної плити (довжина × ширина × висота), мм	680 х 305 х 125
Шліфувальна бабка
Розміри шліфувального кола, мм	350 × 40 × 127
Найменший та найбільший зовнішній діаметри шліфувального кола, мм	250..350
Число оборотів шліфувального кола за хвилину	1440
Найбільший допустимий момент, що крутить, на шпинделі, кгс*м	3,03
Кінець шпинделя шліфувальної бабки	Конус 1:3
Найбільше поперечне переміщення шліфувальної бабки від руки/від гідравліки, мм	350 / 350
Ціна поділу лімба поперечного переміщення шліфувальної бабки, мм	0,1
Поперечне переміщення шліфувальної бабки на один оберт лімба, мм	8
Межі швидкостей поперечної подачі шліфувальної бабки за один хід столу (безступінчасте регулювання), м/хв	3..30
Межі швидкостей поперечної подачі шліфувальної бабки безперервна (безступінчасте регулювання), м/хв.	0,5..4,5
Найбільше вертикальне переміщення шліфувальної бабки від руки/від гідравліки, мм	460 / ні
Ціна поділу лімба вертикального переміщення шліфувальної бабки, мм	0,01
Переміщення шліфувальної бабки вертикальне на один оберт лімба, мм	2
Вертикальна подача шліфувальної бабки на кількість отворів, мм	0,005..0,05 (10)
Найбільша подача при встановленні на максимальну кількість отворів, мм	0,2
