5А841 Верстат зубошлифовальный універсальний напівавтомат
схеми, опис, характеристики

Відомості про виробника зубошлифовального верстата 5А841

Производитель вертикального зубошлифовального верстата 5А841 Московский станкостроительный завод шлифовальных верстатів, основанный в 1879 году.

5А841 Верстат зубошлифовальный універсальний напівавтомат з цикловым программным керуванням підвищеної точності. Назначение і область применения

Верстат зубошлифовальный 5А841 заменил в производстве устаревшую модель 5841 і был заменен на более совершенную модель 5М841.

Зубошлифовальный універсальний напівавтомат 5А841 предназначен для шлифования двусторонним коническим кругом евольвентного профиля термически обработанных цилиндрических прямозубых і косозубых зубчатых колес наружного зацепления з модификацией профиля по длине і высоте.

Вертикальный зубошлифовальный верстат 5А841 работает по методу обката з единичным делением в условиях мелкосерийного і серийного производства.

Принцип роботи і особливості конструкції верстата 5А841

Направляющие ползуна выполнены гідростатическими, что увеличивает долговечность і надежность роботи верстата.

Оригинальная конструкция верстата обеспечивает высокую производительность за счет шлифования полного профиля впадины колеса за один ход стола.

Кінематична схема верстата 5А841 построена на принципиально новой основе: рух обката і возврат стола в исходное положение осуществляются от евольвентного кулака з помощью регулируемого рычага, что значительно облегчает налаштування.

Кінематична схема, обеспечивает производительность за счет одновременного шлифования обоих профилей соседних зубьев, осуществляет деление через оптимальное расчетное число зубьев, что повышает точность соседних шагов і уменьшает накопленную погрешность шага по всему колесу.

Работа всех механізмов ланцюги обкатки вироби только в одном направлении повышает надежность роботи верстатів і удлиняет срок сохранения ими первоначальной точності.

Регулювання числа двойных ходов ползуна, швидкостей обката і правки бесступенчатое.

Точность обрабатываемых на станке 5А841 изделий соответствует нормам точності зубошлифовальных верстатів класса В по ГОСТ 7640—67.

Например, для вироби з т = 6 мм і z = 50:

• разность соседних окружных шагов, мм - 0,005
• накопленная погрешность окружного шага, мм - 0,013
• погрешность профиля, мм - 0,005
• погрешность направления зуба, мм - 0,004
• чистота обробки по ГОСТ 2789—59 - V8

Налаштування на обработку вироби производится набором сменных шестерен, поставляемых со верстатом.

Разработчик — Московский завод шлифовальных верстатів.

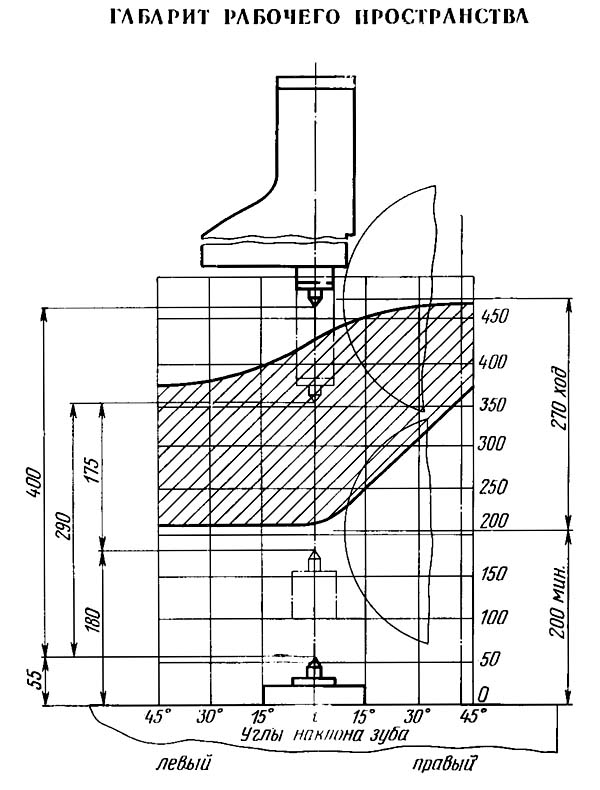

Габарит робочого простору зубошлифовального верстата 5А841

Габарит робочого простору зубошлифовального верстата 5а841

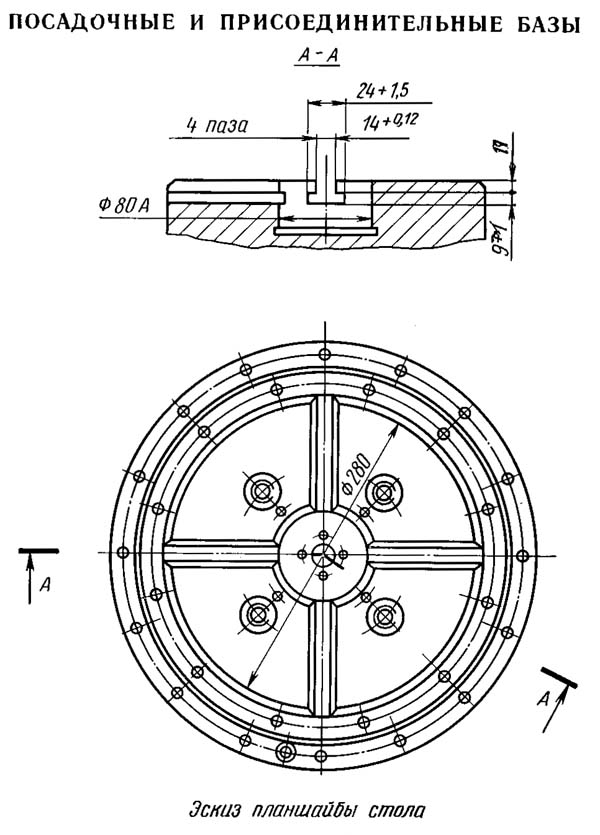

Посадочные і присоединительные базы зубошлифовального верстата 5А841. Профиль стола і место установки правящих устройств

Профиль стола і место установки правящих устройств верстата 5а841

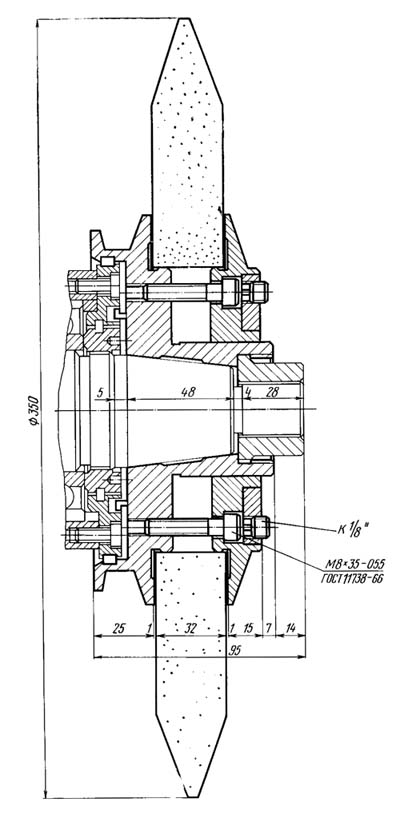

Посадочные і присоединительные базы верстата 5А841. Передний конец шлифовального шпинделя

Передний конец шлифовального шпинделя верстата 5а841

Загальний вигляд і общее пристрій верстата 5А841

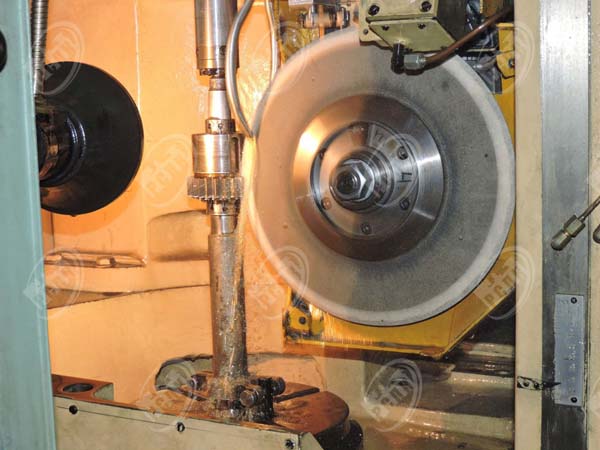

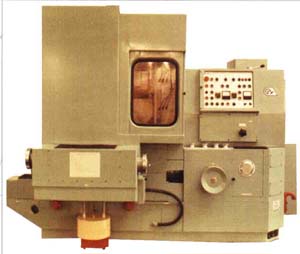

Фото зубошлифовального верстата 5а841

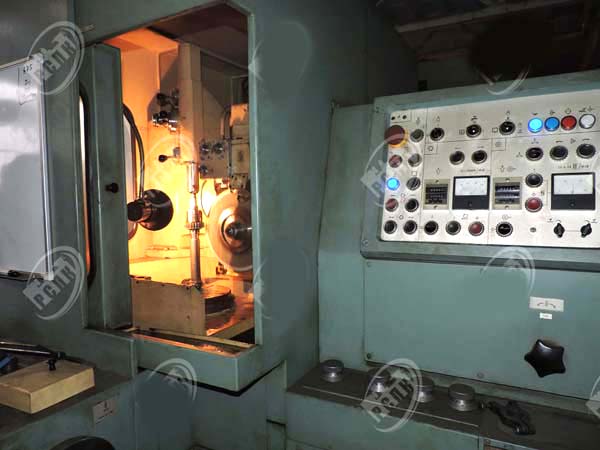

Фото зубошлифовального верстата 5а841

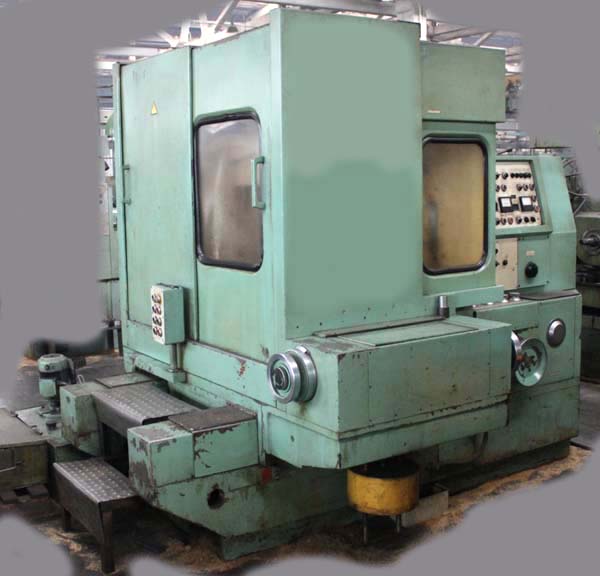

Фото зубошлифовального верстата 5а841

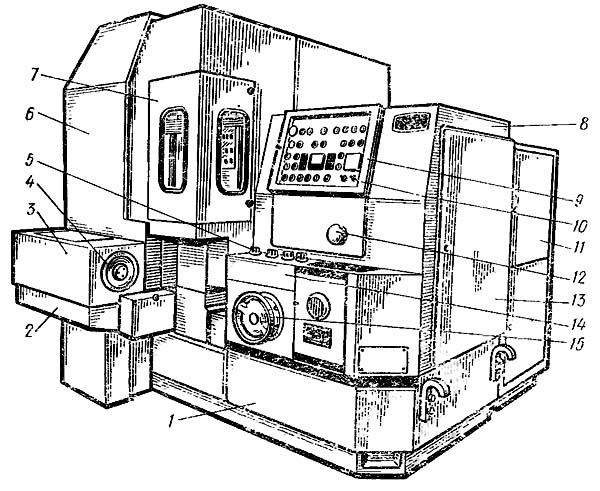

Розташування складових частин зубошлифовального верстата 5А841

Розташування складових частин зубошлифовального верстата 5а841

Специфікація складових частин зубошлифовального верстата 5А841

1. Станина
2. Крестовый суппорт
3. Стол для установки вироби
4. Маховик распределения припуска
5. Лимбы установки величины швидкостей обката і правки
6. Ограждение рабочей зоны
7. Дверка ограждения
8. Колонка ползуна
9. Пульт керування
10. Рукоятка регулювання частоти руху ползуна
11. Электрошкаф
12. Рукоятка поворота ползуна на угол
13. Крышка ниши приводу ползуна
14. Панель дросселей
15. Маховик механізма подачі - керування скоростью обката

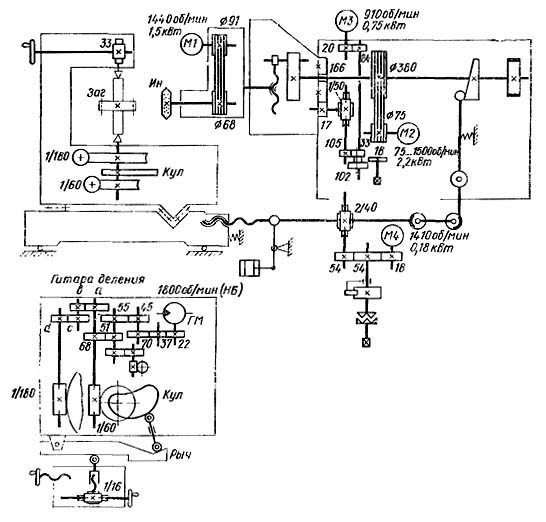

Схема кінематична зубошлифовального верстата 5А841

Кінематична схема зубошлифовального верстата 5а841

Кінематична схема напівавтомату 5А841 состоит из следующих ланцюгів:

• кінематична ланцюг головного привода
• ланцюг переміщення ползуна
• делительно-обкатная ланцюг

Ланцюг головного привода связывает вращение електродвигуна Ml мощностью 1,5 кВт з вращением инструмента (Ин), обеспечивая ему частоту обертання 1920 об/мин.

Кинематическая ланцюг переміщення ползуна связывает вращение електродвигуна М2 мощностью 2,2 кВт з возвратно-поступательным переміщенням ползуна через кривошипно-шатунный механізм. Налаштування частоти руху ползуна от 50 до 280 дв. ход/мин производится бесступенчато рукоятками з пульта керування.

Делительно-обкатная кінематична ланцюг связывает вращение гідродвигуна ГМ з вращением стола от червячной передачи 1/180 і з вращением евольвентного кулака (Кул) от червячной передачи 1/60.

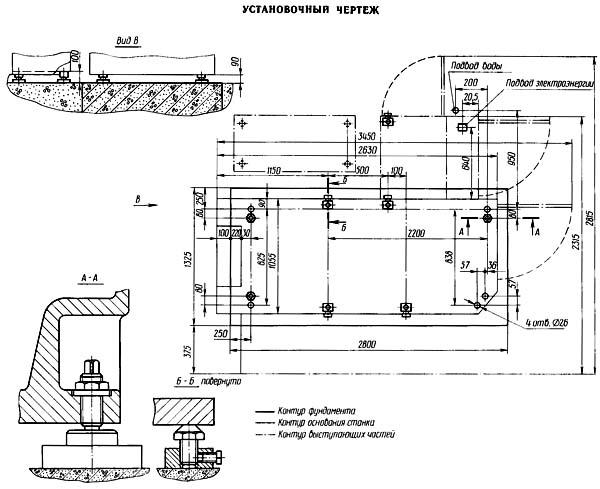

Настановне креслення зубошлифовального верстата 5А841

Настановне креслення зубошлифовального верстата 5а841

5А841 Верстат зубошлифовальный універсальний напівавтомат. Відеоролик.

Технічні характеристики зубошлифовального верстата 5А841

Наименование параметра	5А841	5М841
Основні параметри верстата
Диаметр устанавливаемого вироби, мм	30..320	30..320
Наименьший диаметр окружности впадин, мм	30
Модуль устанавливаемого вироби, мм	1,8..8	1,5..8
Число зубъев устанавливаемого вироби, мм	10..200	10..200
Наибольшая ширина зубчатого прямозубого венца устанавливаемого вироби, мм	150	160
Расстояние между центрами суппорта, мм	175..400
Наибольший угол наклона зубъев, мм	±45	±45
Наибольшая масса устанавливаемого вироби, кг	200	200
Бабка шлифовальная (шпиндельна)
Диаметр шлифовального круга (абразивного червяка), мм	260..350	260..350
Ширина шлифовального круга (абразивного червяка), мм	16..32	13..32
Диаметр посадочного отверстия шлифовального круга (абразивного червяка), мм	127
Диаметр кінця шлифовального шпинделя, мм	50
Число оборотів шлифовального круга, 1/мин	1920	1920
Стол вироби
Диаметр стола, мм	280	280
Ход стола, мм	30..165
Подача обката, мм/мин	6..800
Ползун
Длина ходу, мм	20..160
Число двойных ходов ползуна в минуту (бесступенчатое регулювання)	50..280
Ролик опорный
Наибольшая величина зоны перестановки, мм	405
Перемещение опорного ролика на одно деление лимба перестановки, мм	0,002
Перемещение опорного ролика на один оборот лимба перестановки, мм	0,02
Перемещение опорного ролика на один оборот лимба распределения припуска, мм	0,16
Цена деления шкалы нониуса зоны перестановки, мм	0,002
Цена деления шкалы лимба распределения припуска, мм	0,005
Механізм правки
Количество алмазов	3
Диапазон компенсации износа шлифовального круга при правке, мм	0..45
Автоматическая прерывная радиальная подача механізма правки, мм	0,01..2
Привід і електрообладнання верстата
Количество електродвигателей на станке	8	8
Електродвигун головного приводу - шлифовального шпинделя, кВт	1,1	1,5
Електродвигун насоса гідравлики, кВт	2,2	2,2
Електродвигун вентилятора масляного теплообменника, кВт	0,27
Електродвигун приводу механізма подачі, кВт	0,18	0,18
Електродвигун насоса охлаждения, кВт	0,15	0,15
Електродвигун магнитного сепаратора, кВт	0,18	0,18
Електродвигун приводу ползуна, кВт	1,9
Електродвигун редуктора поворота ползуна, кВт	1,1
Суммарная мощность електродвигателей, кВт	7,08	6,6
Габаритные розміри і масса верстата
Габаритные розміри верстата (длина х ширина х высота), мм	2850 х 2315 х 2635
Масса верстата з електрообладнанням і охолодженням, кг	8000
