7Д430 долбежный верстат з гідравлическим приводом
опис, характеристики, схеми

Відомості про виробника долбежного верстата 7Д430

Разработчиком і изготовителем долбежного верстата 7Д430 является Гомельский станкостроительный завод им. С. М. Кирова СтанкоГомель, основанный в 1885 году.

7Д430 Долбежный верстат з гідравлическим приводом. Назначение і область применения

Гідрофицированный долбежный верстат моделі 7Д430 і 7Д450 предназначен для изготовления шпоночных пазов, шлицев і канавок на фасонных і плоских поверхностях, для долбления плоских і фасонных поверхностей, вырезов, канавок в цилиндрических і конических отверстиях і долбления з поднутрением до 10°.

Долбежный верстат 7Д430 предназначен для обробки долблением плоских і фасонных наружных поверхностей поверхностей изделий по высоте до 500 мм і обробки внутренних поверхностен изделий по высоте до 250 мм. Верстат пригоден для роботи в индивидуальном і мелкосерийном производстве, а также в ремонтных мастерских.

Верстат предназначен для обробки, пазов і канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы з долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.

Опис конструкції верстата і принцип роботи верстата 7Д430

Наличие трёх видов подач стола (поздовжньої, поперечної і круговой) даёт возможность обробки на данном станке нескольких поверхностей з одной установки. Наличие механических подач стола, механізма автоматичного останова, дистанционного керування позволяет многостаночное обслуговування.

Стол перемещается как вручную, так і механически. Круговая подача стола дает возможность обрабатывать на станке круглые детали і зубчасті колеса.

Привід переміщення долбяка і привід подач стола на каждый двойной ход долбяка гідравлические.

Верстат 7Д430 имеет ступенчато-дроссельное регулювання швидкостей.

Регулювання скорости долбяка осуществляется двумя рукоятками, помещенными на крышке панелі керування. Одной из них устанавливаются четыре ступени, другой производится плавное регулювання скорости в пределах каждой ступени.

Изменение направления руху долбяка происходит за счет переключения золотника керування двумя упорами, расположенными на крышке панелі керування. Этими же упорами регулируются длина і относительное положение ходу долбяка. Скорость руху долбяка на всей длине ходу постоянная.

Салазки долбяка закреплены шарнирно в щеках верхней станины і могут быть повернуты вместе з долбяком в вертикальной плоскости до 10° в продольном направлении станины.

Стол верстата 7Д430 имеет три вида подач:

• продольную
• поперечную
• круговую

Быстрое перемещение стола в указанных направлениях осуществляется от отдельного електродвигуна.

Стол може также перемещаться вручную в трех направлениях.

В коробке подач имеется делительный механізм поворота стола, позволяющий точно делить заготовку на нужное число частин.

В станке имеется механізм, позволяющий настраивать верстат на определенную длину обробки детали і автоматически выключающий верстат в кінці обробки; при етом долбяк останавливается в верхнем положении. Конструкція верстата обеспечивает автоматический отвод резца от вироби при обратном ходе долбяка.

Подвесная кнопочная станція обеспечивает дистанционное керування — пуск і зупинка електродвигуна головного руху, електродвигуна быстрых перемещений, електронасоса охлаждения, а также пуск і зупинка долбяка і налаштування на наладочный режим.

Смазка направляючих долбяка і возврат масла в ванну осуществляются сдвоенным плунжерным насосом. Привід насоса ексцентриковый. Кроме того, имеется насос з ручным приводом для змазки направляючих. Смазка направляючих стола централизованная от лубрикаторов з ручным приводом.

Налаштування, наладка і режим роботи долбежного верстата 7д430

Выбор режима різання

Для выбора режима обробки на станке того или иного металла рекомендуется пользоваться справочниками по режимам різання.

Установка і наладка ходу долбяка

Налаштування величины ходу долбяка производится упорами. При заданной длине обробки упоры надо устанавливать так, чтобы разность на шкале между одним упором і другим определяла полную длину обробки з учетом перебегов резца на каждую длину.

Развод упоров обеспечивает обработку деталей по всей высоте.

Подвод резца к обрабатываемой детали производится кнопкой «Пуск долбяка», работающей в толчковом режиме, при етом переключатель цикла «Работа - наладка» должен находиться в положении «Наладка».

Установка подачі стола

Установка выбранной подачі стола осуществляется поворотом маховичка до момента, пока против риски указателя не установится необходимая цифра, соответствующая нужной подаче.

Регулювання верстата

В процессе експлуатации верстата возникает необходимость в регулировании окремих вузлів і елементів з целью восстановления их нормальной роботи.

Ниже указаны требующие регулювання, вузли і способы регулировки:

1. Регулювання клина долбяка
2. Регулювання клиньєв продольных і поперечных салазок стола
3. Регулювання откидки резцовой головки осуществляется гайкой тормозного пристроя, а также гайками, непосредственно устанавливающими регулируемый зазор между откидной доской і долбяком;
4. По истечении некоторого часу може оказаться необходимым регулювання підшибників качения, для чего требуется немного подтянуть круглые гайки или фланцы, создающие натяг в етих підшипниках;
5. Регулювання предохранительной шариковой муфты осуществляется гайкой і контргайкой.
6. Регулювання механізмов гідроприводу была рассмотрена в разделе «Гідропривід верстата»
7. Тормозное пристрій коробки подач, служащее для предотобертання проворота вала в обратную сторону, регулируется тремя гайками.

Шероховатость обработанной поверхности не менее V 5 по ГОСТ 2789—59.

Класс точності верстата Н.

7Д430 Посадочные і присоединительные базы долбежного верстата

Посадочные і присоединительные базы долбежного верстата 7д430

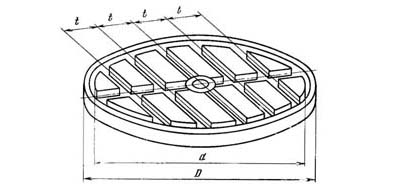

Розміри робочого стола долбежного верстата з гідравлическим приводом 7Д430

• d - Диаметр рабочей поверхности стола, мм: 630
• D - Диаметр стола з ребордой, мм: 750
• Количество Т-образных пазов центральных: 3
• Количество Т-образных пазов перпендикулярных: 1
• t - Расстояние между параллельными пазами, мм: 125±0,5
• Ширина центрального паза, мм: 22А3
• Ширина остальных пазов, мм: 22А4

Розміри робочого стола долбежного верстата з гідравлическим приводом 7Д450

• d - Диаметр рабочей поверхности стола, мм: 800
• D - Диаметр стола з ребордой, мм: 940
• Количество Т-образных пазов центральных: 5
• Количество Т-образных пазов перпендикулярных: 1
• t - Расстояние между параллельными пазами, мм: 125±0,5
• Ширина центрального паза, мм: 22А3
• Ширина остальных пазов, мм: 22А4

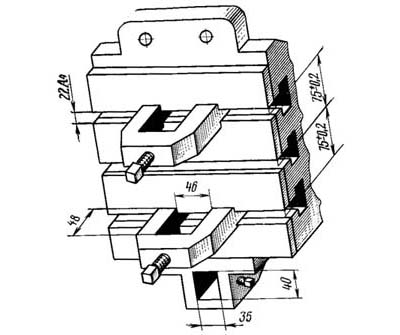

Откидная доска з резцедержателем верстата 7д430

7Д430 Загальний вигляд долбежного верстата з гідравлическим приводом

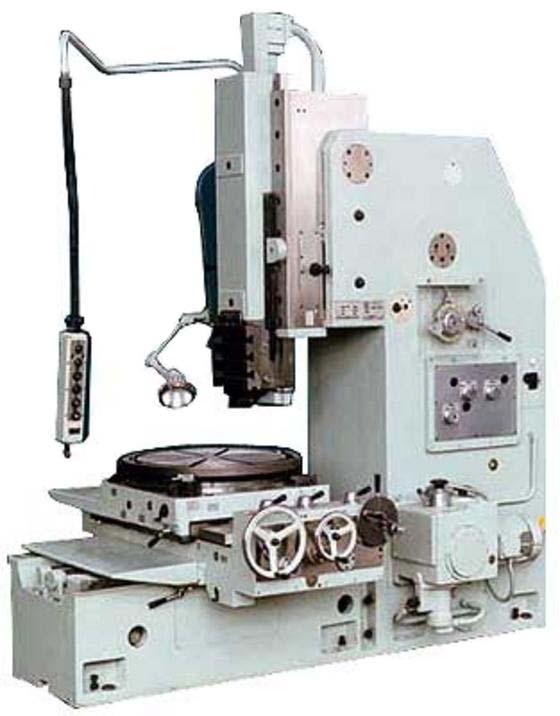

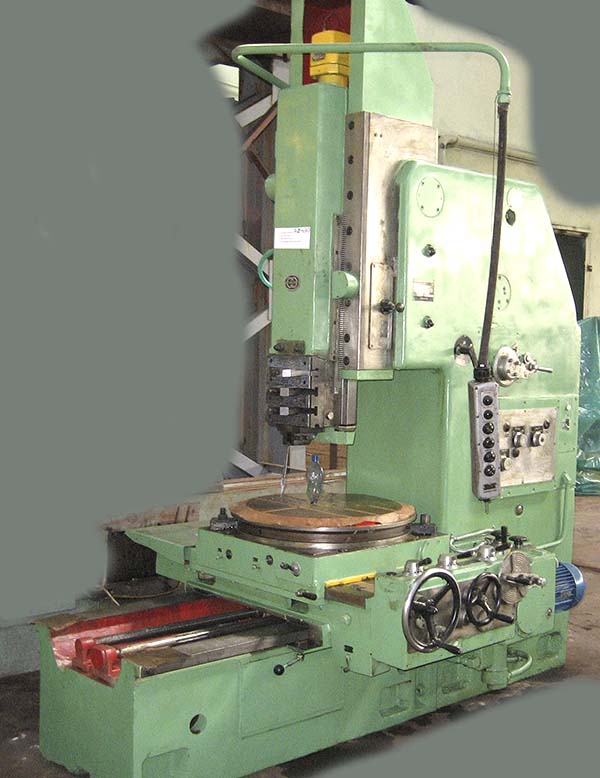

Фото долбежного верстата 7д430

Фото долбежного верстата 7д430. Дивитись у збільшеному масштабі

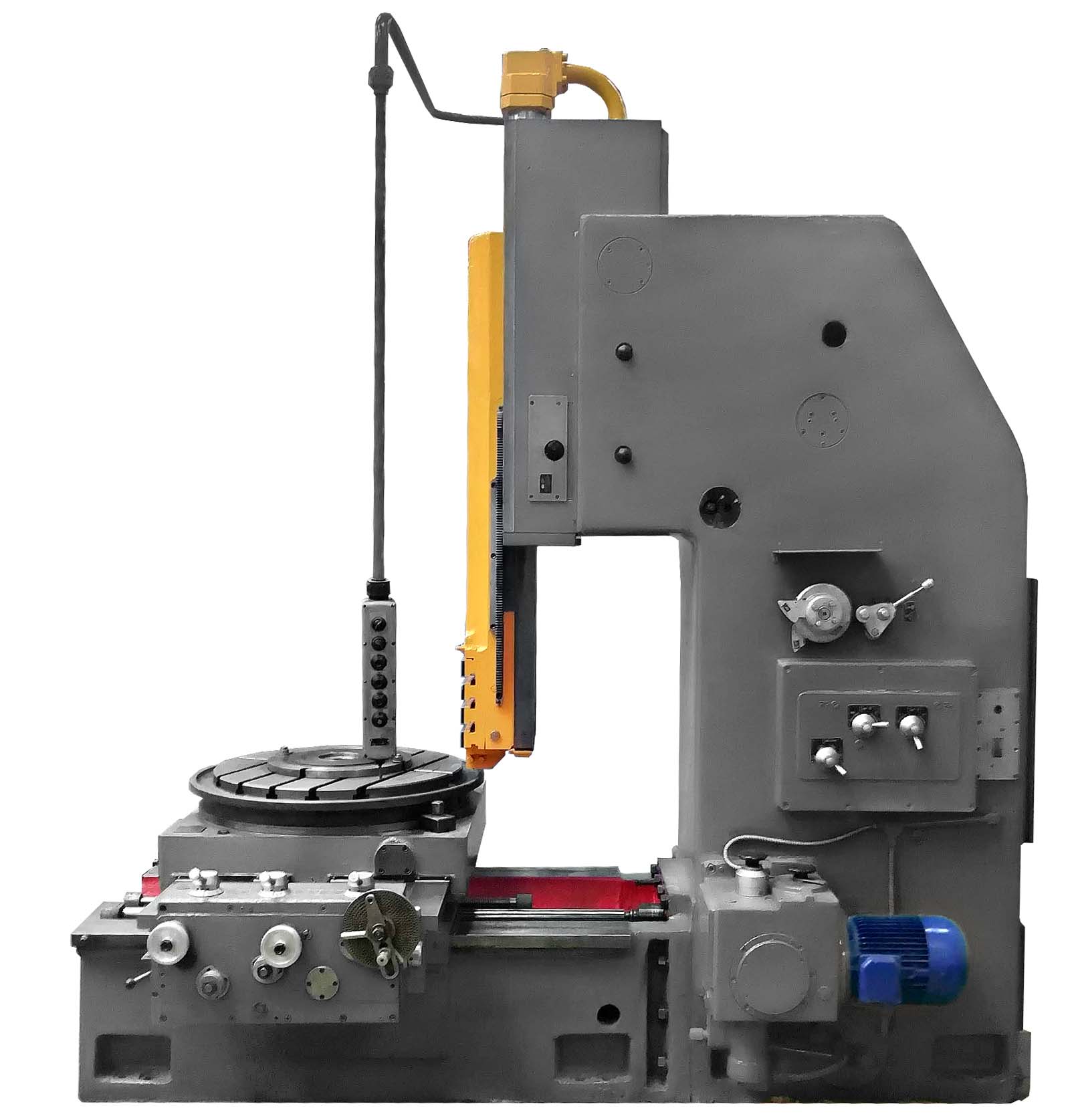

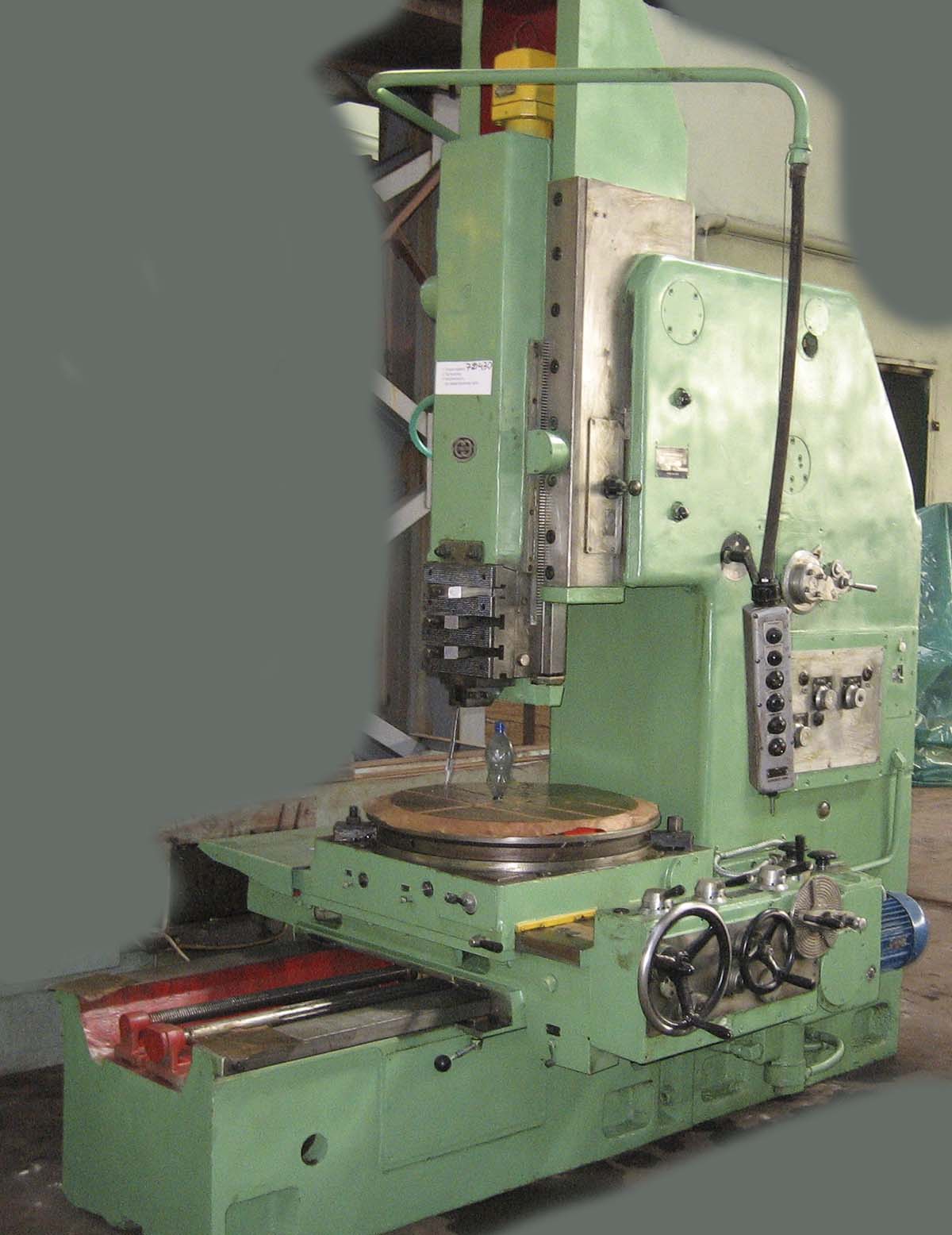

Фото долбежного верстата 7д430

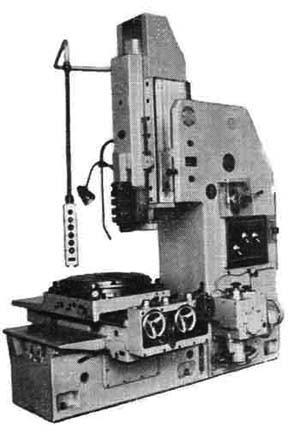

Фото долбежного верстата 7д430

Фото долбежного верстата 7д430. Дивитись у збільшеному масштабі

7Д430 Розташування складових частин долбежного верстата

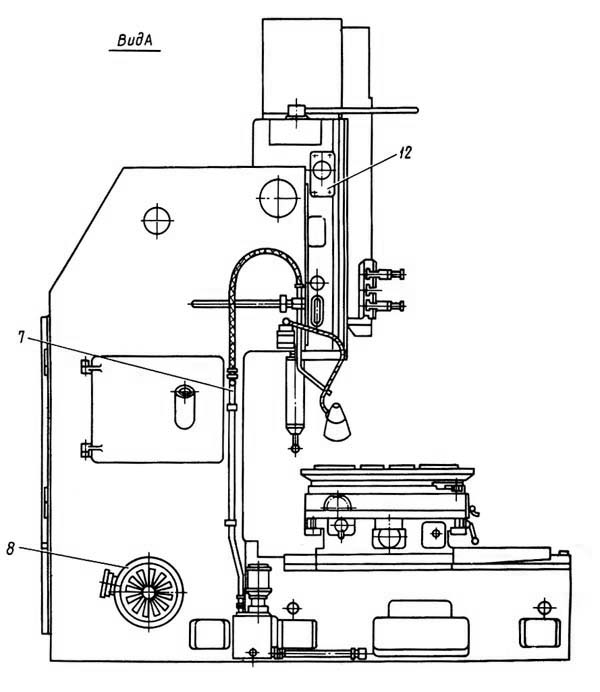

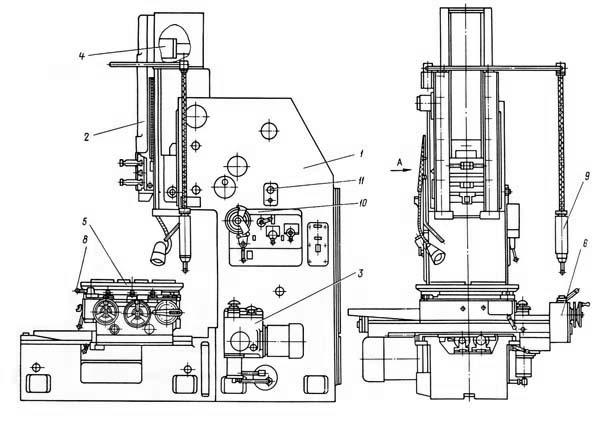

Розташування основних вузлів долбежного верстата 7д430

Розташування основних вузлів долбежного верстата 7д430

Специфікація складових частин долбежного верстата 7Д430

1. Станина - 7Д430-10
2. Долбяк - 7Д430-20
3. Коробка подач - 7Д430-30А
4. Гідроцилиндр - 142100х70х630
5. Стол - 7Д430-40
6. Коробка передач - 7Д430-41
7. Охлаждение - 7Д430-50
8. Електроустаткування - 7Д430-60
9. Підвісний пульт керування - 7Д430-61
10. Керування - 7Д430-70
11. Трубопровод - 7Д430-80А
12. Торможение долбяка - 7Д430-71

Специфікація складових частин долбежного верстата 7Д450

1. Станина - 7Д450-10
2. Долбяк - 7Д450-20
3. Коробка подач - 7Д450-30А
4. Гідроцилиндр - 142100х70х800
5. Стол - 7Д450-40
6. Коробка передач - 7Д450-41
7. Охлаждение - 7Д450-50
8. Електроустаткування - 7Д450-60
9. Підвісний пульт керування - 7Д450-61
10. Керування - 7Д450-70
11. Трубопровод - 7Д450-80А
12. Торможение долбяка - 7Д430-71

7Д430 Кінематична схема долбежного верстата

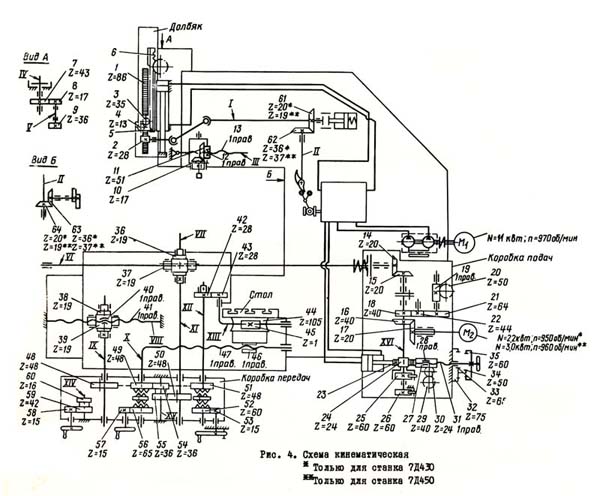

Кінематична схема долбежного верстата 7д430

Схема кінематична долбежного верстата 7Д430 з гідроприводом. Дивитись у збільшеному масштабі

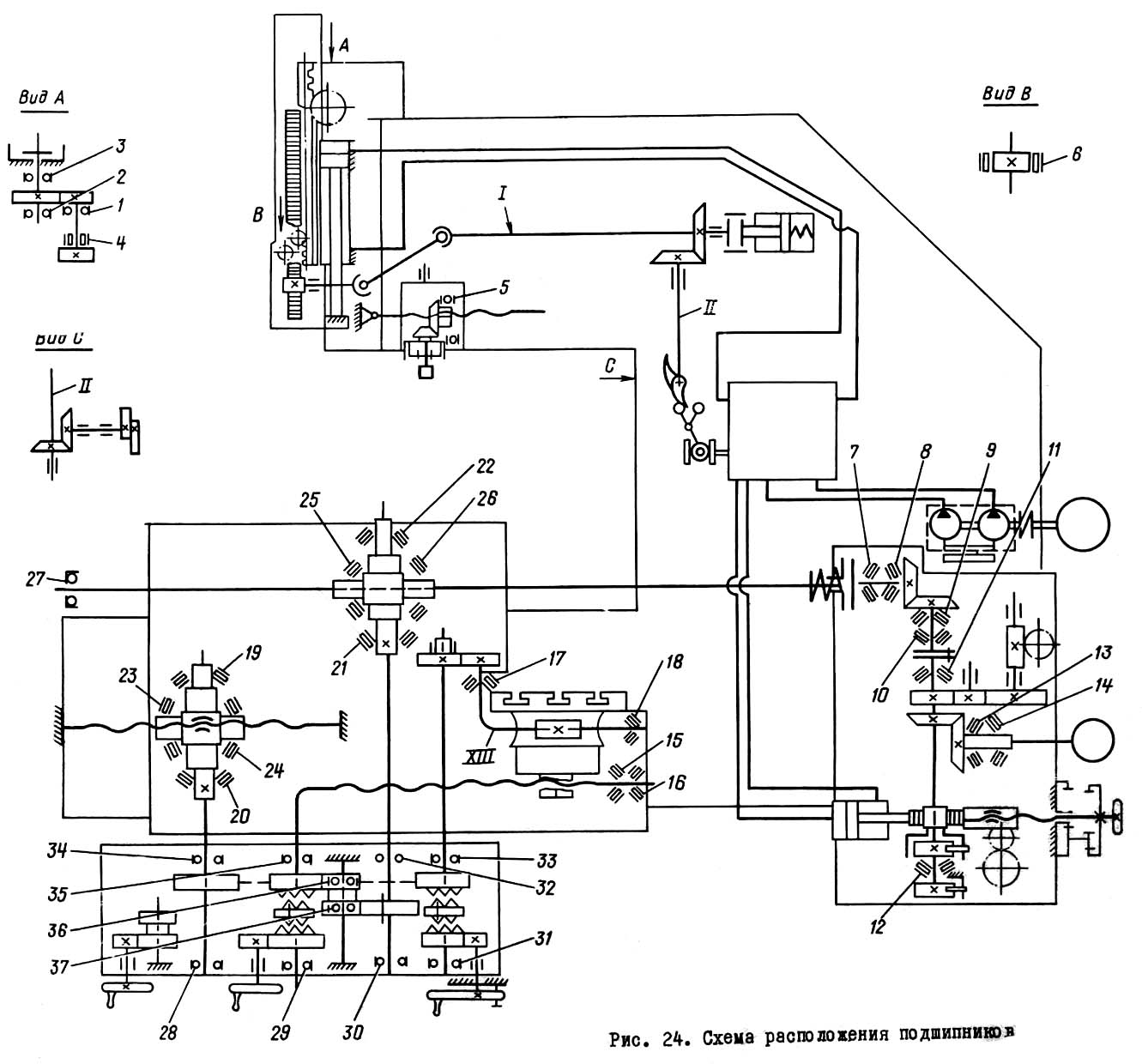

7Д430 схема розположення підшибників долбежного верстата

Схема розположення підшибників долбежного верстата 7д430

Схема розположення підшибників долбежного верстата 7Д430. Дивитись у збільшеному масштабі

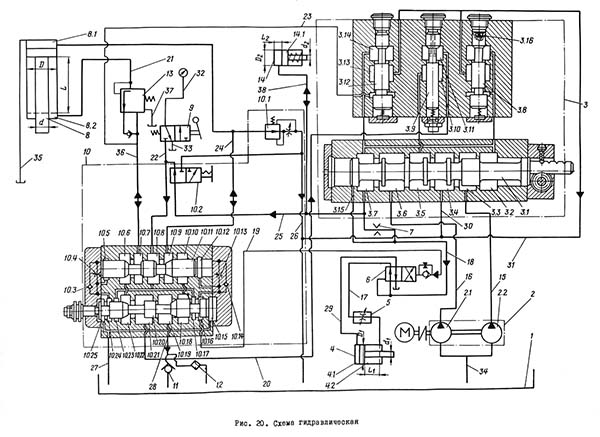

7Д430 Гідравлічна схема долбежного верстата

Гідравлічна схема долбежного верстата 7д430

Схема гідравлічна долбежного верстата 7Д430. Дивитись у збільшеному масштабі

7Д430 Долбежный верстат з гідравлическим приводом. Відеоролик.

Технічні характеристики долбежного верстата 7Д430

Наименование параметра	7М430	7Д430	7Д450
Основні параметри верстата
Класс точності верстата	Н	Н	Н
Наибольший ход долбяка, мм	120..320	120..320	120..500
Диаметр стола, мм	630	630	800
Расстояние от плоскости стола до направляючих долбяка, мм	500	500	700
Расстояние от долбяка до станины (вылет), мм	590	615	710
Наибольшая высота обрабатываемого вироби при обработке наружной поверхности, мм	320	500	650
Наибольшая высота обрабатываемого вироби при обработке внутренней поверхности, мм	250	250	325
Долбежная головка верстата (долбяк)
Наибольшее перемещение долбяка, мм	570	500	700
Наибольший угол поворота долбяка в направлении поздовжньої подачі, град	10	10	10
Наибольшее сечение резца, мм	40 х 25	32 х 20	40 х 25
Скорость долбяка под нагрузкой, м/мин		3..38	3..38
Установочное регулювання ходу долбяка, мм
Наибольшее усилие різання, кг
Рабочий стол верстата
Наибольшие переміщення стола продольные (по направляющим станины), мм	650	650	800
Наибольшие переміщення стола поперечные (по направляющим салазок), мм	500	510	650
Наибольшие переміщення стола круговые, град	360	360	360
Цена деления лимба при продольном і поперечном перемещении стола, мм	0,2	0,1	0,1
Цена деления лимба при круговом перемещении стола, град	1	1	1
Пределы подач за один двойной ход продольные, мм	0,2..2,4	0,1..2,5	0,1..2,5
Пределы подач за один двойной ход поперечные, мм	0,2..2,4	0,1..2,5	0,1..2,5
Пределы подач за один двойной ход круговые, град	0,1..1,4	0,1..1,4	0,1..1,4
Скорость швидкого переміщення стола продольная, мм/мин	2,5	2,8	2,8
Скорость швидкого переміщення стола поперечная, мм/мин	2,5	2,8	2,8
Скорость швидкого переміщення стола круговая, об/мин	4,07	4,5	4,5
Електроустаткування. Привод
Количество електродвигателей на станке	3	3	3
Електродвигун гідроприводу (головного руху), кВт	7	10	10
Електродвигун ускоренного переміщення стола, кВт	1,7	2,2	3,0
Електродвигун електронасоса СОЖ, кВт	0,12	0,12	0,12
Суммарная мощность електродвигателей, кВт	8,82	12,32	13,12
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	2650 х 1810 х 2890	3030 х 2175 х 3010	3540 х 2890 х 3465
Масса верстата, кг	5200	5700	8200
