ГД320 долбежный верстат з гідравлическим приводом
опис, характеристики, схеми

Відомості про виробника долбежного верстата ГД320

Производитель долбежного верстата ГД320 - Гомельский станкостроительный завод им. С. М. Кирова СтанкоГомель, основанный в 1885 году.

ГД320 долбежный верстат з гідравлическим приводом. Назначение і область применения

Гідрофицированный долбежный верстат моделі ГД320 (ГД-320) предназначен для изготовления шпоночных пазов, шлицев і канавок на фасонных і плоских поверхностях, для долбления плоских і фасонных поверхностей, вырезов, канавок в цилиндрических і конических отверстиях з углом конуса при вершине 20° і долбления наклонных поверхностей под углом до 10°.

Верстат ГД320 предназначен для обробки наружных поверхностей изделий по высоте до 500 мм і обробки внутренних поверхностен изделий по высоте до 250 мм. Верстат пригоден для роботи в индивидуальном і мелкосерийном производстве, а также в ремонтных мастерских.

На верстатах ГД320 можно обрабатывать вироби из чугуна, стали і цветных металлов. Возможна обработка деталей массой до 0,5 т.

Принцип роботи і особливості конструкції верстата

Привід переміщення долбяка і привід подачі стола на каждый двойной ход долбяка гідравлические.

Наличие трёх видов подач стола (поздовжньої, поперечної і круговой) даёт возможность обробки на данном станке нескольких поверхностей з одной установки. Наличие механических подач стола, механізма автоматичного останова, дистанционного керування позволяет многостаночное обслуговування.

Верстат ГД320 предназначен для обробки долблением плоских і фасонных поверхностей, пазов і канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы з долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.

Короткий опис конструкції верстата ГД320

Долбежные верстати ГД320 имеют ступенчато-дроссельное регулювання швидкостей долбяка. Регулювання скорости долбяка осуществляется двумя рукоятками, размещенными на крышке гідропанелі керування. Скорость різання на всей длине ходу долбяка постоянная.

Стол имеет три вида перемещений: продольное, поперечное і круговое. В коробке подач имеется делительный механізм поворота стола, позволяющий делить заготовку на заданное число частин. Также имеется механізм, позволяющий настраивать верстат на определенную длину обробки детали і автоматически выключающий верстат в кінці обробки. Конструкція долбежного верстата обеспечивает отвод резца от заготовки на обратном ходу долбяка.

Стол перемещается как вручную, так і механически. Круговая подача стола дает возможность обрабатывать на станке круглые детали і зубчасті колеса.

Верстат ГД320 имеет гідравлическое перемещение долбяка і гідравлическую подачу стола на каждый его двойной ход. Кінематична схема верстата обеспечивает быстрое перемещение стола в продольном, поперечном і круговом направлениях от отдельного електродвигуна. Стол в указанных направлениях може перемещаться также вручную. В столе верстата имеется делительный механізм, позволяющий точно делить заготовку на нужное число частин.

Скорость руху долбяка по всей длине ходу постоянная. Верстат имеет ступенчато-дроссельное регулювання скорости долбяка і переміщення стола. Изменение направления руху долбяка происходит за счёт переключения золотника керування при помощи двух упоров, помещённых на крышке панелі керування. Этими же упорами регулируется длина і место ходу долбяка.

На правую сторону верстата выведены две рукоятки. Одна из них служит для переключения швидкостей руху долбяка, таких швидкостей в станке 4. Другой рукояткой производится плавное регулювання скорости в пределах каждой ступени.

В станке имеется механізм, позволяющий обрабатывать изделие на установленную длину обробки і автоматически выключающий верстат в кінці обробки; долбяк при етом останавливается в верхнем положении. Конструкція верстата обеспечивает автоматический отвод резца от вироби при обратном ходе. Верстат имеет дистанционное керування, осуществляемое от подвесной кнопочной станції. С кнопочной станції осуществляется пуск і зупинка головного двигуна, а также пуск, останов і налаштування долбяка. В станке имеется ограничитель холостого ходу — при останове долбяка останавливается главный двигатель. Верстат снабжен системой охлаждения инструмента. Смазка направляючих долбяка принудительная от отдельного резервуара при помощи плунжерного насоса і ручная от ручного лубрикатора.

На долбёжный верстат ГД320 устанавливается поворотная резцовая головка, позволяющая производить долбление под углом до 90° в обе стороны.

Пристрій наклона салазок долбяка верстата на угол до 5° к вертикали предназначено для получения шпоночных пазов в конических отверстиях.

Долбёжный верстат ГД320 оборудован вертикальным переустанавливаемым долбяком з диапазоном до 265 мм, что значительно расширяет возможности верстата і позволяет обрабатывать широкую номенклатуру изделий.

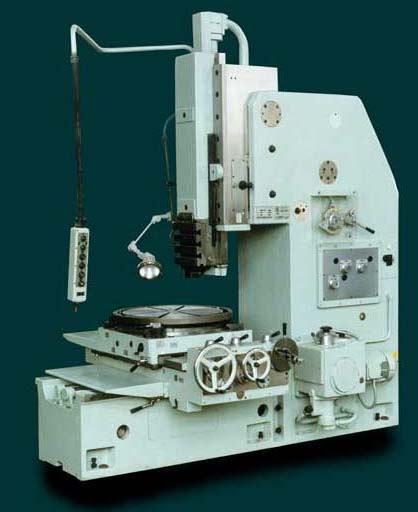

ГД320 Загальний вигляд долбежного верстата

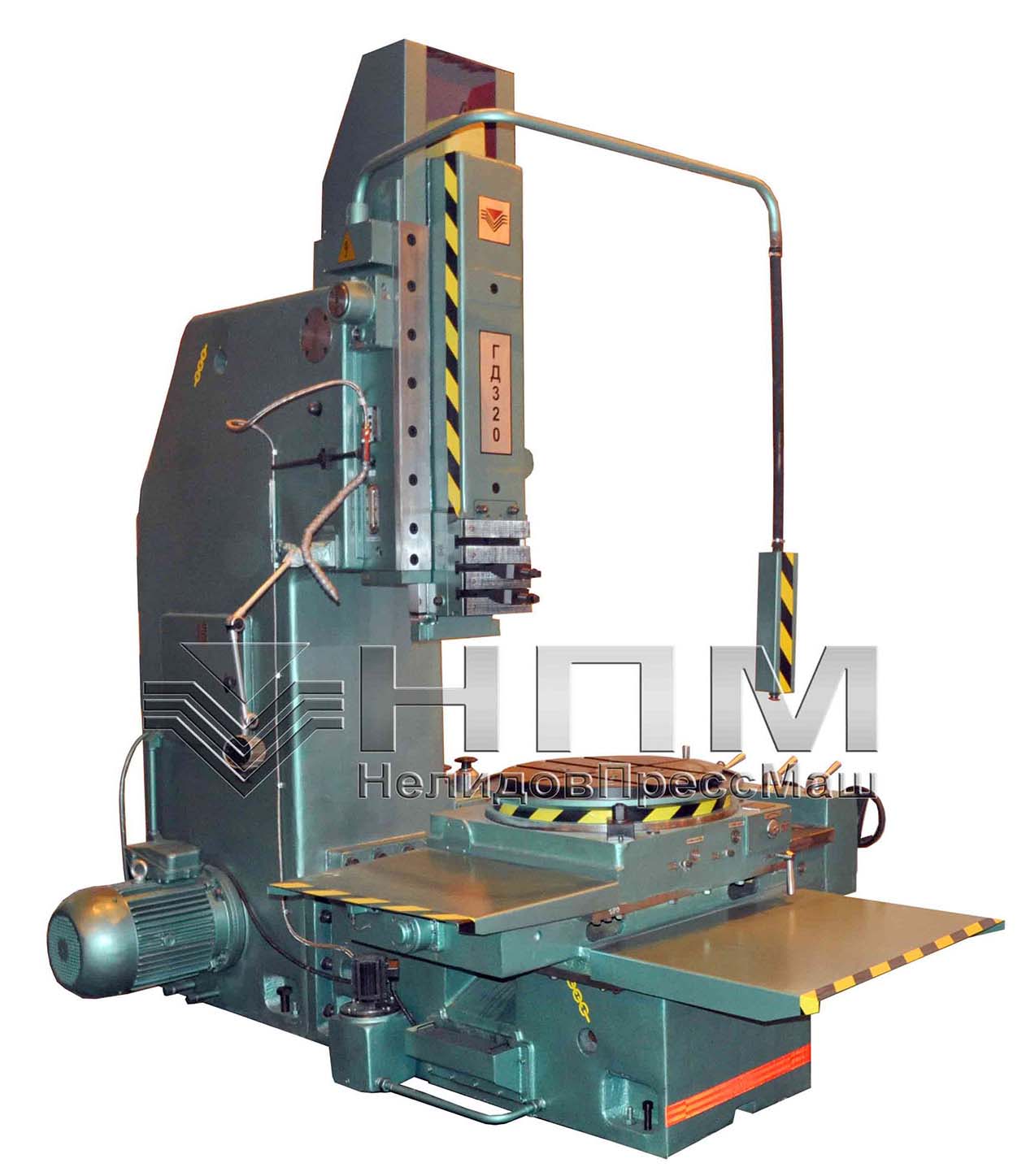

Фото долбежного верстата гд320

Фото долбежного верстата гд320. Дивитись у збільшеному масштабі

ГД320 Верстат долбежный з гідравлическим приводом. Відеоролик.

Технічні характеристики долбежного верстата ГД320

Наименование параметра	7М420	7Д430	ГД320	ГД500
Основні параметри верстата
Класс точності верстата	Н	Н	Н	Н
Ход долбяка, мм	120..320	120..320	120..320	120..500
Диаметр стола, мм	630	630	770	940
Расстояние от плоскости стола до направляючих долбяка, мм	500	500	500	710
Расстояние от долбяка до станины (вылет), мм	590	615	615	710
Наибольшая высота обрабатываемого вироби при обработке наружной поверхности, мм	320	500	500	650
Наибольшая высота обрабатываемого вироби при обработке внутренней поверхности, мм	250	250	250	325
Долбежная головка верстата (долбяк)
Наибольшее перемещение долбяка в пределах рабочей зоны, мм	570	500
Наибольший угол поворота долбяка в направлении поздовжньої подачі, град	10°	10°
Наибольшее сечение резца, мм	40 х 25	32 х 20
Скорость долбяка под нагрузкой, м/мин		3..38	3..38	3..38
Рабочий стол верстата
Наибольшие переміщення стола продольные (по направляющим станины), мм	650	650	650	800
Наибольшие переміщення стола поперечные (по направляющим салазок), мм	500	510	510	650
Наибольшие переміщення стола круговые, град	360°	360°	360°	360°
Цена деления лимба при продольном і поперечном перемещении стола, мм	0,2	0,1
Перемещение стола за оборот лимба при продольном і поперечном перемещении стола, мм
Цена деления лимба при круговом перемещении стола, град	1°	1°	1°	1°
Перемещение стола за оборот лимба при круговом перемещении стола, град
Пределы подач за один двойной ход продольные, мм	0,2..2,4	0,1..2,5	0,1..2,5	0,1..2,5
Пределы подач за один двойной ход поперечные, мм	0,2..2,4	0,1..2,5	0,1..2,5	0,1..2,5
Пределы подач за один двойной ход круговые, град	0,1..1,4°	0,1..1,4°	0,1..1,4°	0,1..1,4°
Скорость швидкого переміщення стола продольная, мм/мин	2,5	2,8	2,8	2,8
Скорость швидкого переміщення стола поперечная, мм/мин	2,5	2,8	2,8	2,8
Скорость швидкого переміщення стола круговая, об/мин	4,07	4,5	4,5	4,5
Електроустаткування. Привод
Количество електродвигателей на станке	3	3	3	3
Електродвигун гідроприводу (головного руху), кВт (об/мин)	7	10	11	11
Електродвигун ускоренного переміщення стола, кВт	1,7	2,2	2,2	2,2
Електродвигун електронасоса СОЖ, кВт	0,12	0,12	0,12	0,12
Суммарная мощность всех електродвигателей, кВт
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	2650 х 1810 х 2890	3030 х 2175 х 3010	2850 х 2160 х 3010	3440 х 2760 х 3465
Масса верстата, кг	5200	5700	5660	8160
