FU 450MR ApUG верстат консольно-фрезерный широкоуніверсальний
характеристики, схеми, опис

Відомості про виробника консольно-фрезерного верстата FU 450MR ApUG

В 1993 году Гомельский станкостроительный завод им. С. М. Кирова, СтанкоГомель заключил долговременное лицензионное соглашение з фирмой HECKERT Chemnitzer Werkzeugmaschinen GmbH по производству на заводе гаммы консольно-фрезерных верстатів серии FW, FU, FSS.

FU 450MR ApUG широкоуніверсальний консольно-фрезерный верстат. Назначение і область применения

Широкоуниверсальные консольно-фрезерные верстати FU 450MR ApUG є аналогами вертикальних фрезерных верстатів - 6Т83Ш і ГФ3203 (Горький).

Консольно-фрезерный верстат FU 450MR ApUG може использоваться как для серийного, так і для штучного производства. Благодаря мощной конструкції і широкому числу оборотів на них могут обрабатываться детали из стали, чугуна і лёгких металлов инструментами из быстрорежущей стали і твердосплавными инструментами.

Принцип роботи і особливості конструкції верстата FU 450MR ApUG (FU350RAp)

• литые чугунные базовые детали вузлів верстата обеспечивают жесткость і виброустойчивость конструкції верстата в целом, что увеличивает точность получаемых размеров в процессе різання;
• головка вертикального шпиндельного вузла поворачивается в двух плоскостях на 360⁰, обеспечивая широкие технологические возможности механической обробки наклонных плоскостей заготовки или вироби;
• верстат оборудован двумя шпиндельными вузлами, которые придают верстату все технологические возможности фрезерування;
• возможность нагрузить стол тяжелой і крупногабаритной деталью 1000..1500 кг;
• направляющие ковзання базовой детали покрыты фторопластом, что позволяет не только уменьшить коеффициент трения, что придает верстату плавность ходу при запуске руху стола, но і увеличивает износостойкость направляючих верстата, которые обеспечивают неизменность геометрической точності верстата;
• наличие механізма зажиму стола при попутной подаче в поздовжньої координате обеспечивает необходимую жесткость і исключает вибрацию;
• устанавливаемые ШВП позволяют достигать высокую точность перемещений, что нам і позволяет устанавливать на верстати системы УЦИ і СППУ.

Комплект поставки:

• Верстат в сборе;
• Оправка фрезерна FU400RAp.51.10.000 – 1 шт;
• Оправка фрезерна FSS400-01.51.10.000 – 1 шт;
• Ограждение фрезы FU400.51.10.000 (установлено на станке) – 1 шт.;
• Ограждение фрезы FSS400.51.10.000 – 1 шт.;
• Ключ FU350RApUG.51.20.000-01 – 1 шт.;
• Ключ FU350RApUG.51.20.000-02 – 1 шт.;
• Рукоятка кривошипная FU400.51.20.000 – 1 шт.;
• упор конечный FU400.51.00.604;
• Шпонка FU400.40.00.359 – 3 шт.;
• Ключ У60.06.00.000 – 2 шт.;
• Винт М6-8g16.58.05 (ГОСТ 11738) – 19 шт.;
• Микропереключатель ПМ39 АУБК.642.230.002 ТУ;
• Комплект клиновых ремней (сняты со верстата) – 1 шт.;
• Комплект технической документации – 1 шт.

Дополнительная оснастка (поставляется за отдельную плату):

• Маховик FU400R.51.92.000
• Маховик FU400R.51.93.000
• Тиски станочные поворотные чугунные 7200-0225-03;
• Тиски станочные поворотные стальные 7200-0220-05;
• Тиски станочные чугунные поворотные з гідравлическим усилением – 7201-0019-02;
• Стол поворотный горизонтально-вертикальний Ø 250 мм. РКВ 7205-4003;
• Стол круглый фрезерный Ø 250 мм. 61П-17-000;
• Головка делительная универсальная 7036-0053;
• Головка делительная универсальная 7036-0053х01 (в комплекте со сменными шестернями (гитарой));
• Втулка переходная з конусом Морзе 2 (ГОСТ 25827) 191.831.052;
• Втулка переходная з конусом Морзе 3(ГОСТ 25827) 191.831.053;
• Втулка переходная з конусом Морзе 4 (ГОСТ 25827) 191.831.054;
• Патрон цанговый 6151-7034-00 (Ø 5 – 20 мм.);
• Втулки переходные (цанги) 6151-7044/2 (Ø от 5 до 20 мм, з шагом 0,5 мм., 31 шт.);
• Патрон цанговый 6151-7034-12;
• Втулки переходные (цанги) 6151-7044/4 (Ø от 6 до 32 мм, 8 шт.);
• Оправка для торцовых фрез 6222-4009-0129 (Ø 22 мм.);
• Оправка для торцовых фрез 6222-4009-0131 (Ø 22 мм.);
• Оправка для торцовых фрез 6222-4009-0132 (Ø 27 мм.);
• Оправка для торцовых фрез 6222-4009-0133 (Ø 27 мм.);
• Оправка для торцовых фрез 6222-4009-0134 (Ø 32 мм.);
• Оправка для торцовых фрез 6222-4009-0136 (Ø 40 мм.);
• Оправка для торцовых фрез 6222-4009-0137 (Ø 40 мм.);
• Оправка для торцовых фрез 6222-4009-0139 (Ø 50 мм.);
• Оправка для торцовых фрез 6222-4009-0141 (Ø 50 мм.);
• Оправка для цилиндрических і дисковых фрез 6225-5594 (Ø 50 мм.);
• Оправка для цилиндрических і дисковых фрез 6225-5594-01 (Ø 32 мм.);
• Оправка для цилиндрических і дисковых фрез 6225-5594-02 (Ø 27 мм.);
• Оправка для цилиндрических і дисковых фрез 6225-5594-03 (Ø 22 мм.).

FU 450MR ApUG Габаритные розміри робочого простору вертикального консольно-фрезерного верстата

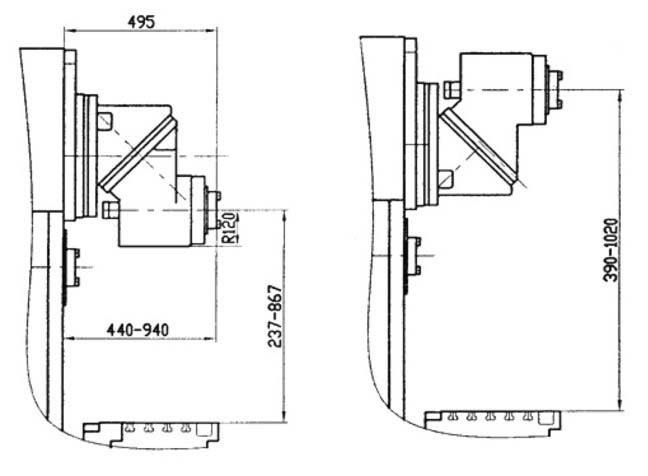

Габаритные розміри робочого простору верстата FU 450MR ApUG

FU 450MR ApUG Габаритные розміри робочого простору вертикального консольно-фрезерного верстата. Дивитись у збільшеному масштабі

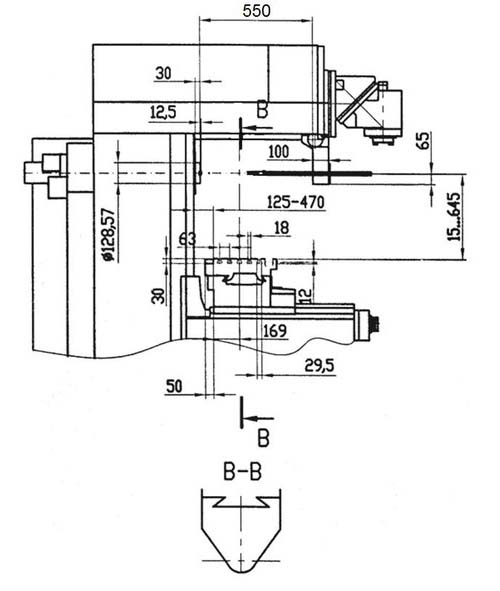

Габаритные розміри робочого простору верстата FU 450MR ApUG

FU 450MR ApUG Габаритные розміри робочого простору вертикального консольно-фрезерного верстата. Дивитись у збільшеному масштабі

Габаритные розміри робочого простору верстата FU 450MR ApUG

FU 450MR ApUG Габаритные розміри робочого простору вертикального консольно-фрезерного верстата. Дивитись у збільшеному масштабі

Габаритные розміри робочого простору верстата FU 450MR ApUG

FU 450MR ApUG Габаритные розміри робочого простору вертикального консольно-фрезерного верстата. Дивитись у збільшеному масштабі

FU 450MR ApUG Загальний вигляд вертикального консольно-фрезерного верстата

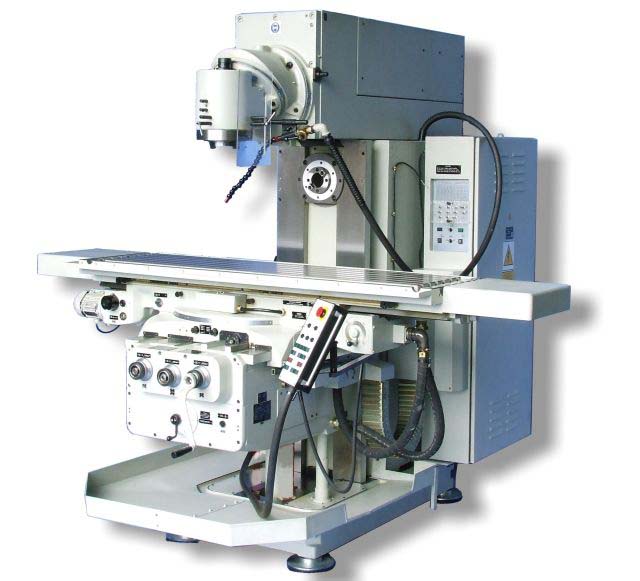

Фото вертикального фрезерного верстата FU 450MR ApUG

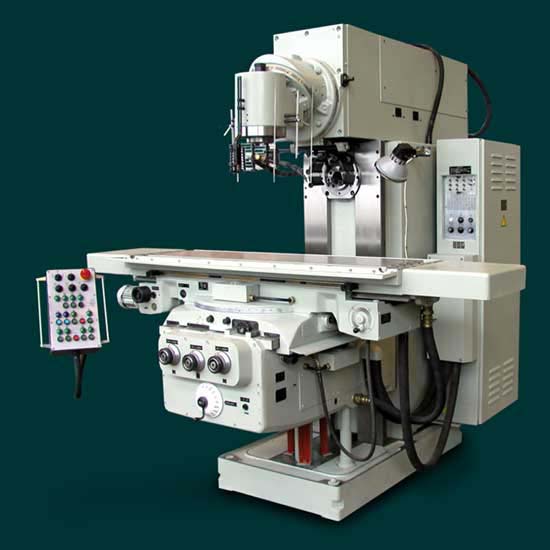

Фото вертикального фрезерного верстата FU 450MR ApUG

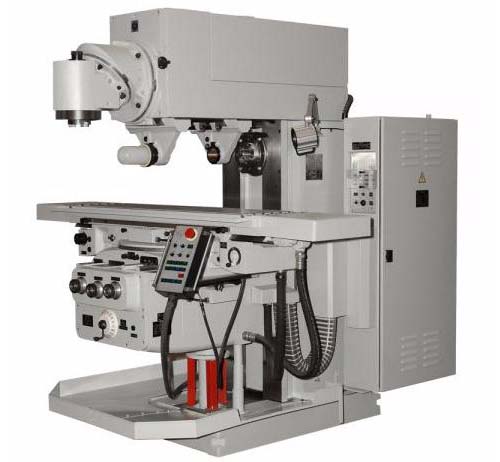

Фото вертикального фрезерного верстата FU 450MR ApUG

FU 450MR ApUG верстат консольно-фрезерный широкоуніверсальний. Відеоролик.

Технічні характеристики консольного фрезерного верстата FU 450MR ApUG

Наименование параметра	FU350 MRApUG	FU 450MR ApUG	6Т82Ш	6Т83Ш
Основні параметри верстата
Класс точності по ГОСТ 8-82	Н	Н	П	П
Розміри рабочей поверхности стола (длина х ширина), мм	1250 х 315	1600 х 400	1250 х 320	1600 х 400
Наименьшее і наибольшее расстояние от оси горизонтального шпинделя до стола, мм			30..450	30..450
Расстояние от оси горизонтального шпинделя до хобота, мм			155	190
Расстояние от торца шпинделя поворотной головки до стола, мм			125..545	160..580
Расстояние от оси шпинделя поворотной головки до направляючих станины (вылет), мм			260..820	260..900
Предельные розміри устанавливаемой заготовки (длина х ширина х высота), мм	1250 х 315 х 500	1600 х 400 х 630
Предельные розміри обрабатываемой поверхности (длина х ширина х высота), мм	850 х 270 х 500	1120 х 345 х 630
Наибольшая масса устанавливаемой заготовки (по центру стола), кг	1000	1500	400	630
Количество управляемых осей координат	3	3
Количество одновременно управляемых осей координат	1	1
Рабочий стол
Наибольшее перемещение стола продольное/ поперечное/ вертикальное, мм	850/ 270/ 500	1120/ 345/ 630	800/ 320/ 420	1120/ 400/ 420
Число Т-образных пазов Розміри Т-образных пазов	4	5	3	3
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм			0,05	0,05
Перемещение стола на один оборот лимба продольное і поперечное, мм			6	6
Перемещение стола на один оборот лимба вертикальное, мм			2	2
Быстрый ход стола продольный/ поперечний/ вертикальний, м/мин	3,150/ 3,150/ 1		4/ 4/ 1,3	4/ 4/ 1,3
Число ступеней рабочих подач стола			22	22
Пределы рабочих подач стола. Продольных і поперечных, мм/мин	16..800	16..800	12,5...1600	12,5...1600
Пределы рабочих подач стола. Вертикальных, мм/мин	5..250	5..250	4,1...530	4,1...530
Усилие різання поздовжньої, поперечної, вертикальной подач, Н			15,0/ 12,0/ 5,0	20,0/ 12,0/ 8,0
Угол поворота стола, град	±45°	±45°
Точность позиционирования в продольном направлении по упору, мкм	±25	±25
Шпиндель
Частота обертання шпинделя поворотной і накладной головок, об/мин	28..1400	28..1400	50..1600	50..1600
Количество швидкостей шпинделя			11	11
Частота обертання горизонтального шпинделя, об/мин			31,5..1600	31,5..1600
Количество швидкостей горизонтального шпинделя			18	18
Перемещение пиноли (гильзы) шпинделя, мм			80	80
Перемещение пиноли шпинделя на одно деление лимба, мм			0,1	0,1
Перемещение пиноли шпинделя на один оборот лимба, мм			6	6
Поворот головки шпинделя к станине/ от станины, град			45	90
Поворот головки шпинделя в поздовжньої плоскости, град			360	360
Поворот накладной головки шпинделя в поздовжньої плоскости, град			360	360
Наибольший крутящий момент на горизонтальном шпинделе, кН.м	0,925	1,850		1,46
Кінець горизонтального шпинделя по ГОСТ 24644-81 (конус по ГОСТ 15945-82)	50АТ5	50АТ5	50 ряд4, исп.6	50 ряд4, исп.6
Ескіз кінця шпинделя поворотной і накладной головки по ГОСТ 24644-81			40 ряд 3, исп.5	40 ряд 3, исп.5
Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальний шпиндель, мм	315	250	250/ 75
Механіка верстата
Выключающие упоры подачі (поздовжньої, поперечної, вертикальной)			есть	есть
Блокировка ручной і механической подачі (поздовжньої, поперечної, вертикальной)			есть	есть
Блокировка раздельного увімкнення подачі			есть	есть
Автоматическая прерывистая подача Продольная			есть	есть
Автоматическая прерывистая подача Поперечная і вертикальная			нет	нет
Торможение шпинделя			есть	есть
Предохранение от перегрузки (муфта)			есть	есть
Привід і електрообладнання
Количество електродвигателей на станке			5	5
Електродвигун приводу головного руху М1, кВт	5,5 (2580)	11 (1450)	7,5	11
Електродвигун приводу шпинделя поворотной головки М2, кВт	3,0 (1500)	11 (1500)	3,0	3,0
Електродвигун механізма опускания консоли, кВт	0,18 (1500)	0,18 (1500)	-	-
Електродвигун насоса охлаждающей жидкости М3, кВт	0,12 (2800)	<0,12 (2800)/td>	0,125	0,125
Електродвигун приводу подач стола М4, кВт	1,5 (1410)	2,2 (1420)	2,2	3,0
Електродвигун приводу зажиму инструмента, кВт	0,75 (1350)	0,75 (1350)	0,18	0,18
Суммарная мощность всех електродвигателей на станке, кВт	11,05	25,43	13,87	17,3
Габарити і масса верстата
Габарити верстата (длина х ширина х высота), мм	1990 х 2112 х 2580	2340 х 2240 х 2365	2280 х 1965 х 1970	2570 х 2252 х 2040
Масса верстата, кг	3600	4900	3550	4370
