2СС1м верстат свердлильний настільний
Опис, характеристики, схеми

2СС1М вертикальний свердлильний верстат







Відомості про виробника настільно-свердлувального верстата моделі 2СС1М (2СС1)

Виробник настільно-свердлильного верстата моделі 2СС1М (2СС1) Саратовський завод важких зуборізних верстатів, СЗТЗС , заснований у 1947 році.





Верстати, що випускаються Саратівським заводом важких зуборізних верстатів, СЗТС


2СС1М Верстат свердлильний настільний. Призначення та сфера застосування

Свердлильний настільний верстат 2СС1 виготовлявся за ТУ 2-024-4345-83 з 1983 року.

Свердлильний верстат 2СС1 виготовлявся за ТУ 2-024-5748706-002-88 з 1988 року.

Верстат 2СС1 призначений для свердління отворів та нарізування різьблення в дрібних деталях із чавуну, сталі, кольорових сплавів та неметалічних матеріалів в умовах промислових підприємств, ремонтних та побутових майстерень.

На верстаті 2СС1М можливе також фрезерування неметалічних матеріалів кінцевими фрезами.

Шпиндель верстата 2СС1 отримує 3 швидкості обертання від триступеневих шківів приводу, що забезпечує вільний вибір швидкостей різання в діапазоні від 600 до 1600 об/хв.

Кінець шпинделя – зовнішній укорочений конус морзе КМ2, позначення В16 за ГОСТ 9953 (Конуси інструментальні укорочені) – конус укорочений: D = 15,733 мм.

Укороченому конусу В16 відповідає свердлильний трикулачковий патрон 10-го та 13-го типорозміру за ГОСТ 8522 (Патрони свердлильні трикулачкові) з діапазоном затиску 1..10 мм та 1..13 мм відповідно.

Приклад умовного позначення свердлильного 3-х кулачкового патрона, типорозміру 10, з конусним приєднувальним отвором В16:


Патрон 10-Б16 ГОСТ 8522-79

Патрон 13-Б16 ГОСТ 8522-79


Відлік глибини свердління провадиться по лімбу, встановленому на валі-шестірні. Ціна поділу лімба – 1 мм подачі свердла.

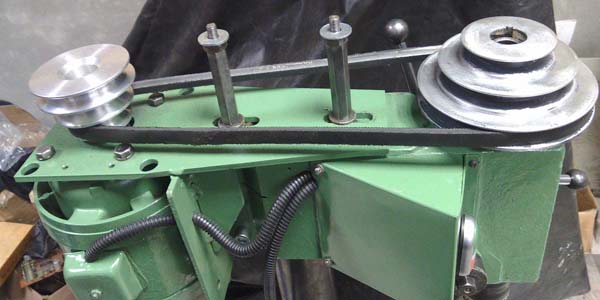

Конструкція натягу ремінної передачі дозволяє швидко змінювати положення ременя на шківах для отримання потрібної швидкості різання.

Використання тумби для встановлення верстата дає можливість свердліти торці довгих деталей, наприклад валів.

Свердлильний верстат 2СС1М дозволяє виконувати такі операції:

Частота обертання шпинделя залежить від діаметра свердла, встановленого в патрон:

Свердління отворів більше 6 мм проводиться з подальшим розсвердлюванням.

Зі збільшенням твердості оброблюваного матеріалу частота обертання має бути знижена.

Основні технічні характеристики свердлильного настільного верстата 2сс1м

Виробник - Саратовський завод важких зуборізних верстатів.


Конус Морзе інструментальний укорочений

Конус інструментальний - Конус Морзе - одне з найбільш застосовуваних кріплень інструменту. Був запропонований Стівеном А. Морзе приблизно 1864 року.

Конус Морзе підрозділяється на вісім розмірів - від КМ0 до КМ7 (англійською: MT0-MT7, німецькою: MK0-MK7).

Стандарти на конус Морзе: ГОСТ 25557 (Конуси інструментальні. Основні розміри), ISO 296, DIN 228. Конуси, виготовлені за дюймовими та метричними стандартами, взаємозамінні у всьому, крім різьблення хвостовика.

Для багатьох застосувань довжина конуса Морзе виявилася надмірною . Тому було введено стандарт на дев'ять типорозмірів укорочених конусів Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), ці розміри отримані видаленням більш товстої частинини конуса. Цифра позначення короткого конуса — діаметр товстої частинини конуса в мм.

Російський стандарт на укорочені конуси ГОСТ 9953 Конуси інструментів укорочені .

Російський стандарт на свердлильні патрони ГОСТ 8522 Патрони свердлильні трикулачні .

  1. B7 - конус Морзе КМ0 , D = 7,067 мм;
  2. B10 - конус Морзе КМ1 , D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
  3. B12 - конус Морзе КМ1 , D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
  4. B16 - конус Морзе КМ2 , D = 15,733 мм. Патрон 10-16 (1÷10 мм), Патрон 13-16 (1÷13 мм);
  5. B18 - конус Морзе КМ2 , D = 17,780 мм. Патрон 16-18 (3÷16 мм);
  6. B22 - конус Морзе КМ3 , D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
  7. B24 - конус Морзе КМ3 , D = 23,825 мм;
  8. B32 - конус Морзе КМ4 , D = 31,267 мм;
  9. B45 - конус Морзе КМ5 , D = 44,399 мм.

Де D – діаметр конуса в основній площині.



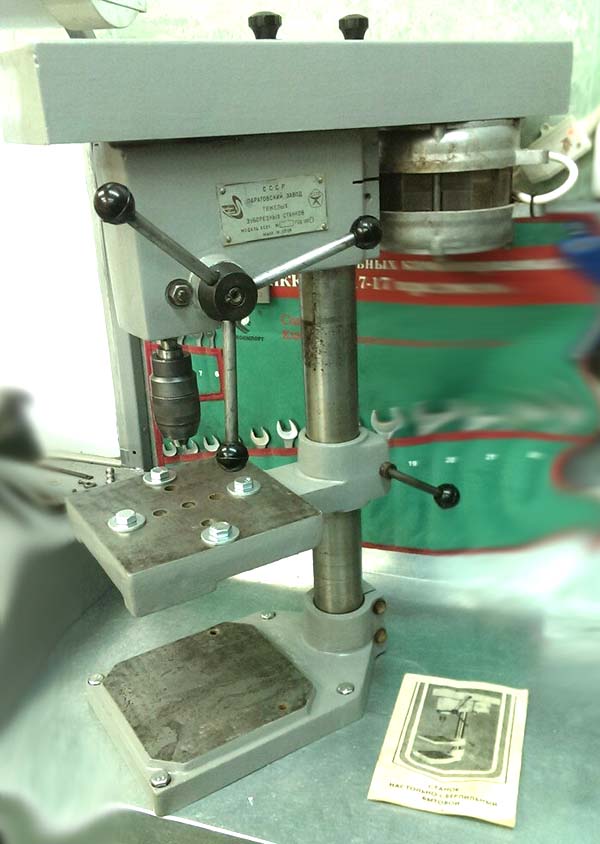

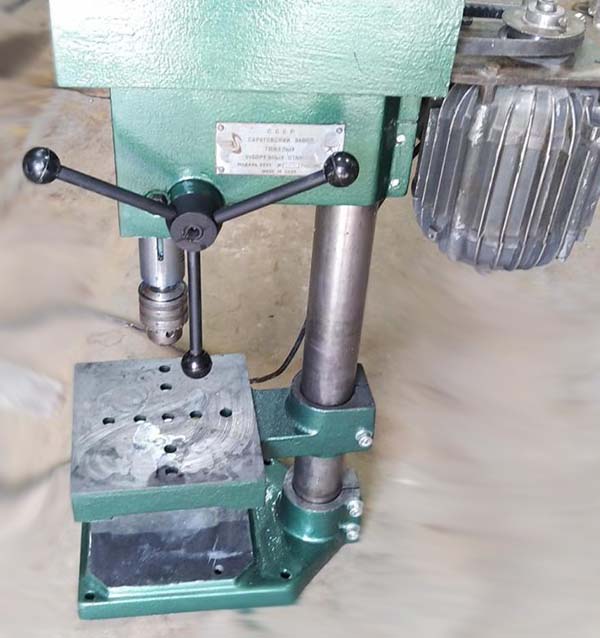

Загальний вигляд свердлильного настільного верстата 2СС1М

2СС1М Загальний вигляд свердлильного верстата

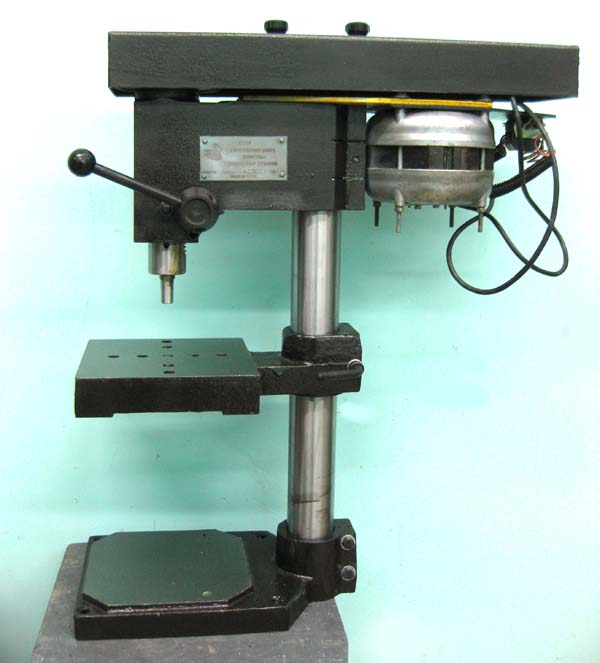

Фото свердлильного верстата 2СС1М


2СС1М Загальний вигляд свердлильного верстата

Фото свердлильного верстата 2СС1М


2СС1М Загальний вигляд свердлильного верстата

Фото свердлильного верстата 2СС1М


2СС1М Загальний вигляд свердлильного верстата

Фото свердлильного верстата 2СС1М


2СС1М Загальний вигляд свердлильного верстата

Фото свердлильного верстата 2СС1М

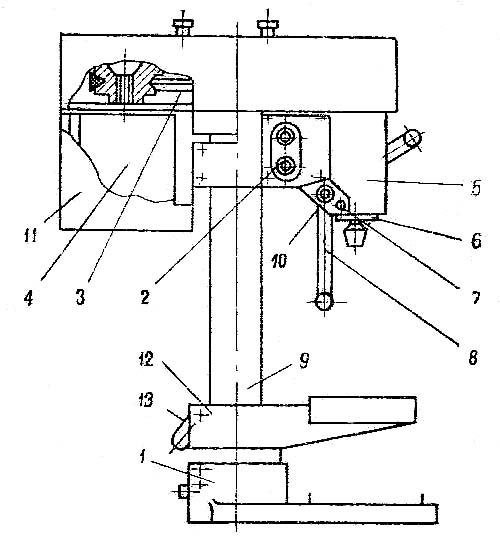

Розташування складових частинин свердлильного верстата 2СС1М

2СС1М Розташування складових частинин настільно-свердлувального верстата

Розташування складових частинин свердлильного верстата 2СС1М


Специфікація складових частинин свердлувального верстата 2СС1М

  1. Базовий ткацький верстат;
  2. Перемикач;
  3. Ремінна передача;
  4. Електродвигун;
  5. траверс;
  6. Піноль;
  7. Регулювальний болт;
  8. Рукоятка подачі шпинделя;
  9. стенд;
  10. Вал-шестірня;
  11. Захисний кожух (огорожу електродигача)
  12. Стіл;
  13. Рукоятка затиску столу.

  14. Шпиндельна бабка настільно-свердлувального верстата 2СС1М

    Основу шпиндельної бабки складає чавунний корпус. У корпусі змонтовано шпиндельний вузол, механізм натягу ременя, місцеве освітлення верстата.

    Позаду бабці прикріплений електродвигун.

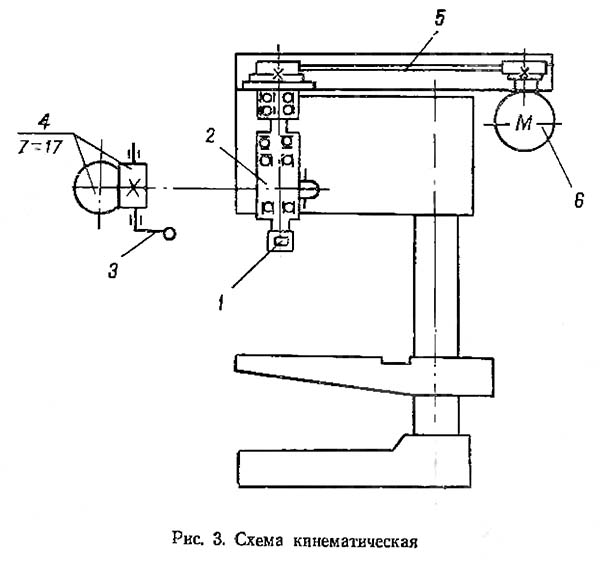

    Кінематична схема свердлильного верстата 2СС1М

    2СС1М Схема кінематична свердлильного верстата

    Кінематична схема свердлильного верстата

    Крутний момент на шпинделі 1 виникає від електродвигуна 6 і передається через клинопасову передачу 5. Частота обертання шпинделя регулюється за допомогою перестановки приводного ременя на відповідний ступінь ступінчастого шківа.

    Переміщення пінолі 2 здійснюється рукояткою через 3 рейкову передачу 4.

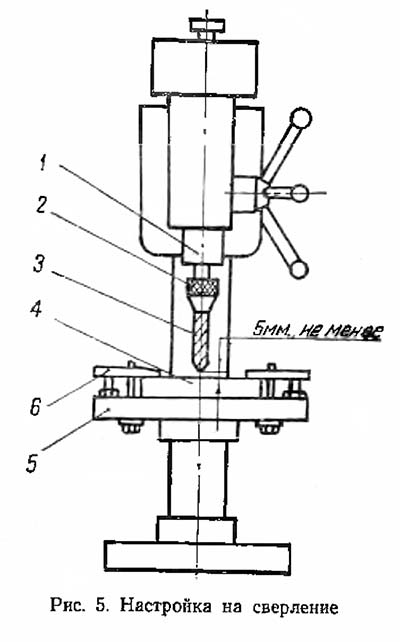

    2СС1М Налаштування на свердління верстата

    Налаштування на свердління верстата 2СС1М

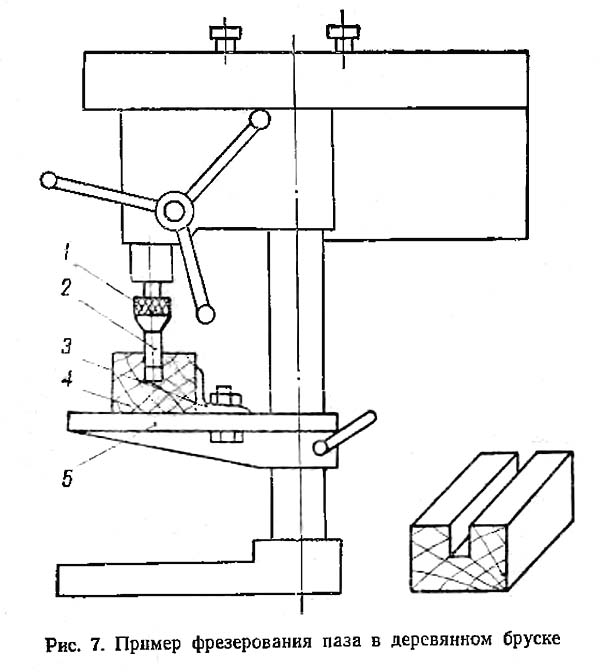

    Фрезерування паза в дерев'яному бруску на верстаті 2СС1М

    Фрезерування паза в дерев'яному бруску на верстаті 2СС1М

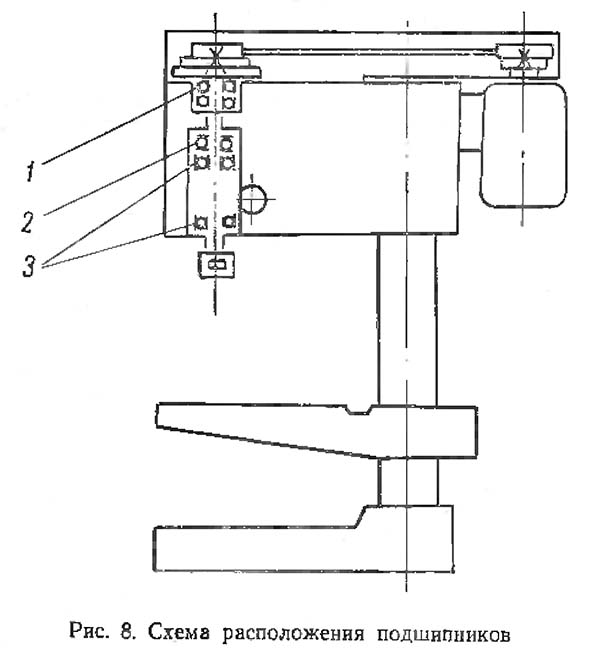

    2СС1М Схема розташування підшипників свердлильного верстата

    Схема розташування підшипників верстата 2СС1М





    Налаштування верстата та режим роботи

    Налаштування на свердління здійснюється наступним чином:

    Налаштування необходимой частоти обертання инструмента производится перестановкой приводного ремня.

    Рекомендуется следующая частота обертання в зависимости от диаметра сверла:

    Сверление отверстий диаметром больше 6 мм производить післядующим рассверливанием.

    С увеличением твердости обрабатываемого материала частота обертання должна быть снижена.

    При сверлении крупногабаритных деталей, установленных непосредственно на полу или подставке 2 (рис. 6), необходимо повернуть траверсу 1 на 90°.

    Закрепив в патроне 1 (рис. 2) кінцівую фрезу 2 і на подвижном столе 5 упор 3, можно производить фрезерование паза в деревянном бруске 4, подавая вручную брусок вдоль упора на фрезу. Пиноль должна быть застопорена болтом 9 (рис. 2).

    Внимание! Продолжительность непрерывной роботи верстата под нагрузкой не более 30 мин. Возобновление роботи на станке возможно при остывании електродвигуна до температуры +50° С.

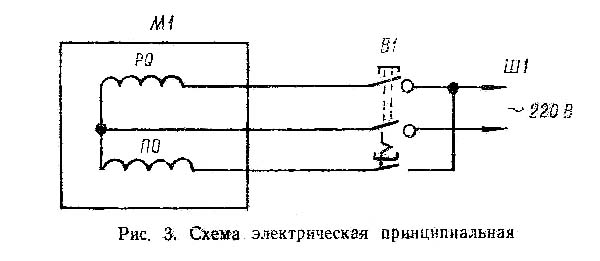

    Електроустаткування і електрична схема сверлильного верстата 2СС1М

    Електрична схема свердлильного верстата 2СС1М на 380В

    Електрична схема сверлильного верстата 2СС1М


    Электропитание сверлильного верстата 2СС1М ~220 Вольт.

    Пуск верстата осуществляется включением вилки Ш1 в сеть, напряжением 220 В і нажатием пусковой кнопки выключателя В 1.Во время нажатия кнопки выключателя В1, включается толчковый контакт, включающий пусковую обмотку ПО і рабочую обмотку РО електродвигуна.

    После виключення кнопки выключателя В1, размыкается толчковый контакт, выключая пусковую обмотку ПО електродвигуна.

    Для избегания выхода из строя рабочей обмотки двигуна при произвольной остановке, следует нажать на стоповую кнопку переключателя.




    2СС1М Верстат сверлильный настільний. Відеоролик.




    Технічні характеристики верстата 2СС1М

    Наименование параметра 2м112 НС12А 2СС1М
    Основні параметри верстата
    Наибольший диаметр сверления, мм 12 12 6
    Наибольший диаметр рассверливания, мм 13
    Наименьшее і наибольшее расстояние от торца шпинделя до стола (основания) 0...400 20..420 0..370
    Наименьшее і наибольшее расстояние от торца шпинделя до стола нет нет 0..250
    Расстояние от оси вертикального шпинделя до направляючих стойки (вылет), мм 190 185 150
    Рабочий стол
    Ширина рабочей поверхности стола (основания), мм 250 360 х 360 200 х 200
    Ширина рабочей поверхности стола, мм нет нет 200 х 200
    Угол поворота робочого стола, град нет нет 360°
    Число Т-образных пазов 3 3 1
    Шпиндель
    Наибольшее перемещение шпиндельной головки, мм 300
    Ход гильзы шпинделя, мм 100 100 70
    Частота обертання шпинделя, об/хв 450, 800, 1400, 2500, 4500 450, 710, 1400, 2500, 4500 600, 1000, 1600
    Кількість швидкостей шпинделя 5 5 3
    Конус шпинделя Морзе В18 Морзе В18 Морзе В16
    Привід
    Електродвигун приводу головного руху, кВт (об/хв) 0,55 0,65 0,18 (1420)
    Габарит та маса верстата
    Габарити верстата (довжина ширина висота), мм 795 х 370 х 950 770 х 465 х 700 600 х 240 х 700
    Маса верстата, кг 120 121 53


      Список літератури

    1. Верстат настільно-свердлильний побутовий 2СС1. Посібник з експлуатації 2СС1.00.000 РЕ, 1989
    2. Верстат настільно-свердлильний побутовий 2СС1М. Посібник з експлуатації 2СС1М.00.000 РЕ, 1989

    3. Барун В.А. Робота на свердлильних верстатах,1963
    4. Вінніков І.З., Френкель М.І. Свердлильник, 1971
    5. Вінніков І.З. Свердлильні верстати та робота на них, 1988
    6. Лоскутов B.В Свердлильні та розточувальні верстати, 1981
    7. Панов Ф.С. Робота на верстатах з ЧПУ, 1984
    8. Попов В.М., Гладиліна І.І. Свердлильник, 1958
    9. Сисоєв В.І. Довідник молодого свердлувальника,1962
    10. Тепінкічієв В.К. Металорізальні верстати, 1973
