5А872в Верстат зубошлифовальный для шлифования конических колес
схеми, опис, характеристики

Відомості про виробника зубошлифовального напівавтомату 5А872в

Производитель зубошлифовального напівавтомату 5А872в Саратовский завод тяжелых зуборезных верстатів, СЗТЗС, основанный в 1947 году.

5А872в Верстат зубошлифовальный для конических зубчатых колес з круговыми зубьями. Назначение і область применения

Зубошлифовальный напівавтомат 5А872в предназначен для шлифования боковых сторон, галтели і дна впадины зуба высокоточных конических і гипоидных колес з круговым зубом.

Обработка производится чашечным шлифовальным кругом методом обкатки.

Полуавтомат находит широкое применение в единичном і серийном производстве в станкостроении, транспортном і тяжелом машиностроении, авиационном машиностроении, а также в крупносерийном і массовом производстве при изготовлении еталонов.

Принцип роботи і особливості конструкції верстата

напівавтомат обеспечивает полностью автоматический многопроходный цикл обробки колеса по любой необходимой программе.

Программа може включать черновую правку круга і черновое шлифование, чистовую правку круга і чистовое шлифование. При етом возможно любое сочетание количества правок, числа проходов в правке, мест правок в цикле.

Программа настраивается в механізме программного керування.

Зубошлифовальный верстат з ЧПУ 5А872Ф3

Зубошлифовальные верстати з ЧПУ предназначены для шлифования конических колес з круговым зубом методом обкатки.

Шлифование осуществляется цилиндрическими чашечными кругами по ГОСТ 2424-83 или сегментными головками, оснащенными абразивными сегментами С4 по ГОСТ 2464-82.

Обработка вогнутой і выпуклой стороны зуба може производиться раздельно в две операции или одновременно (для ведомых колес).

Кинематика верстата значительно упрощена, за счет исключения сменных шестерен, распределительного барабана, коробки подачі, реверсного і делительного механізмов, что позволяет получить более высокую степень точность шлифуемых изделий.

Правка шлифовального круга осуществляется алмазным роликом з регулируемой частотой обертання, что позволяет выбирать режими правки в широком диапазоне.

Управляемые взаимно перпендикулярные переміщення аппарата правки і инструментального шпинделя обеспечивают коррекцию шлифовального круга по форме, углам зацепления і радиусам закругления при вершине круга.

Скорости обертання инструментального шпинделя і правящего ролика регулируются бесступенчато.

Скорость обертання шлифовального круга, скорость правки, число обрабатываемых зубьев, передаточное отношение обкатки, время цикла устанавливаются вводом в программу з панелі оператора или автоматически з выбором программы конкретной детали.

Принцип роботи і особливості конструкції верстата

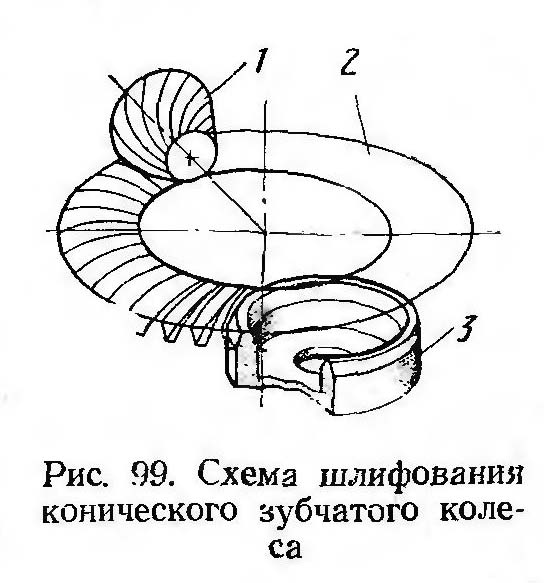

Схема шлифования зуборезного верстата 5А872в

На рис. 99 показана схема шлифования. Обработка колеса 1 производится по методу обката чашечно-коническим шлифовальным кругом 3, рабочая поверхность которого воспроизводит зуб плосковершинного производящего колеса 2. При двустороннем способе шлифования круг одновременно шлифует разноименные стороны зуба і дно впадины, при одностороннем — одну сторону зуба і дно впадины. Процесс снятия стружки осуществляется при вращении люльки з инструментом в направлении против ходу часовий стрелки. В кінці каждого робочого ходу люлька останавливается, бабка з изделием отводится от шлифовального круга, происходит процесс деления з вращением люльки в обратную сторону (по ходу часовий стрелки) і в кінці холостого ходу люльки бабка з изделием подводится к шлифовальному кругу.

Программа роботи напівавтомату включает в себя черновую і чистовую правку круга, черновое і чистовое шлифование, а также выхаживание без подачі.

Посадочные і присоединительные базы зубошлифовального верстата 5А872в

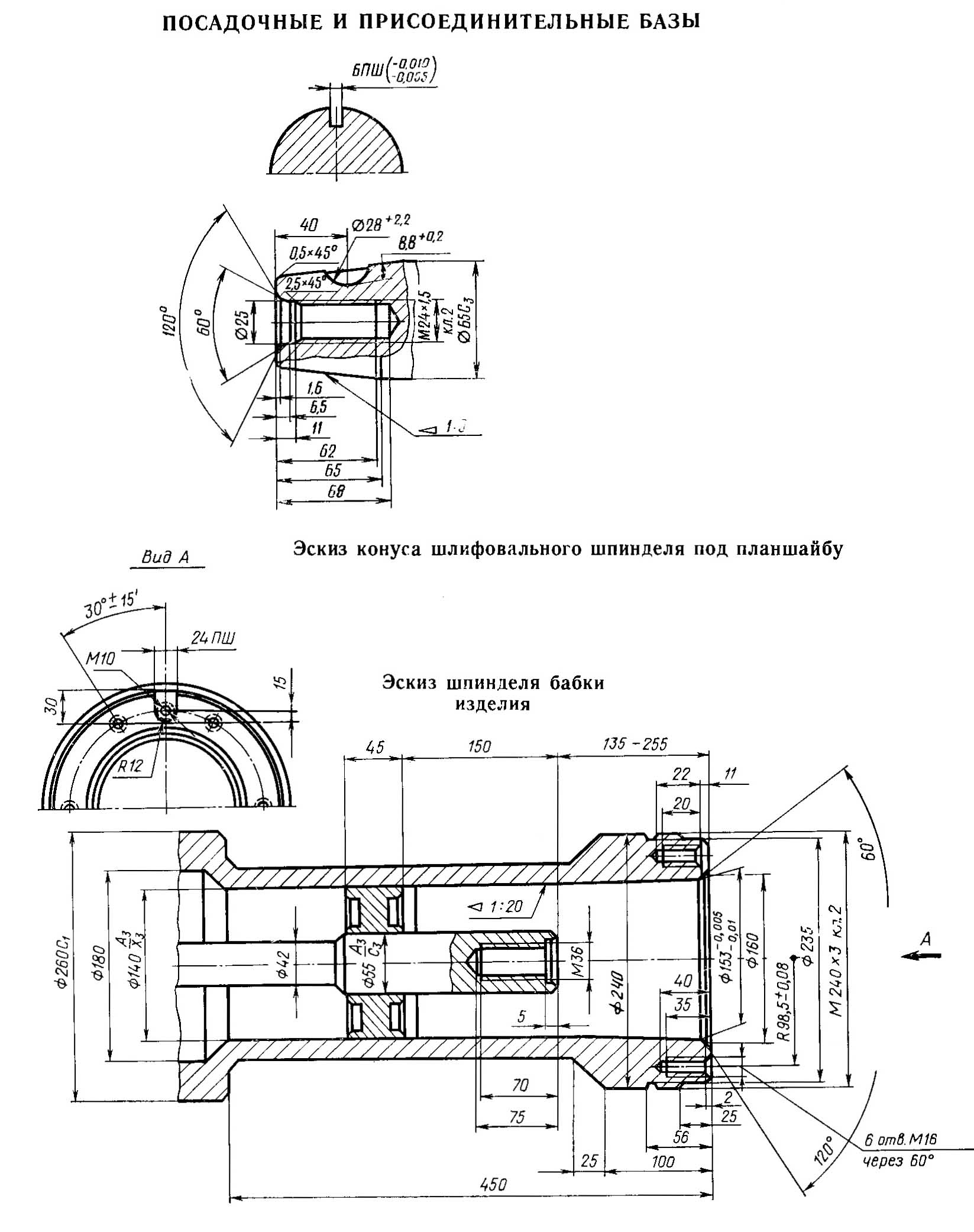

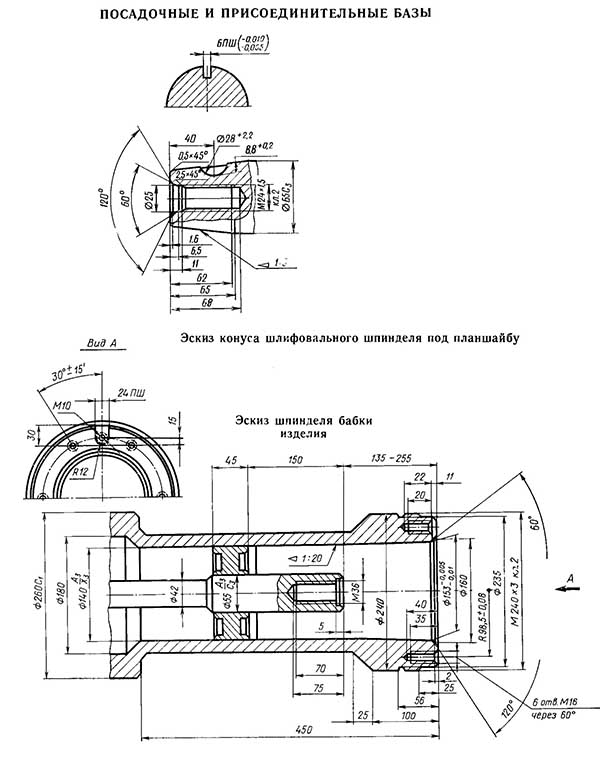

Посадочные і присоединительные базы зубошлифовального верстата 5А872в

Посадочные і присоединительные базы зубошлифовального верстата 5А872в. Дивитись у збільшеному масштабі

5А872в Загальний вигляд зубошлифовального верстата

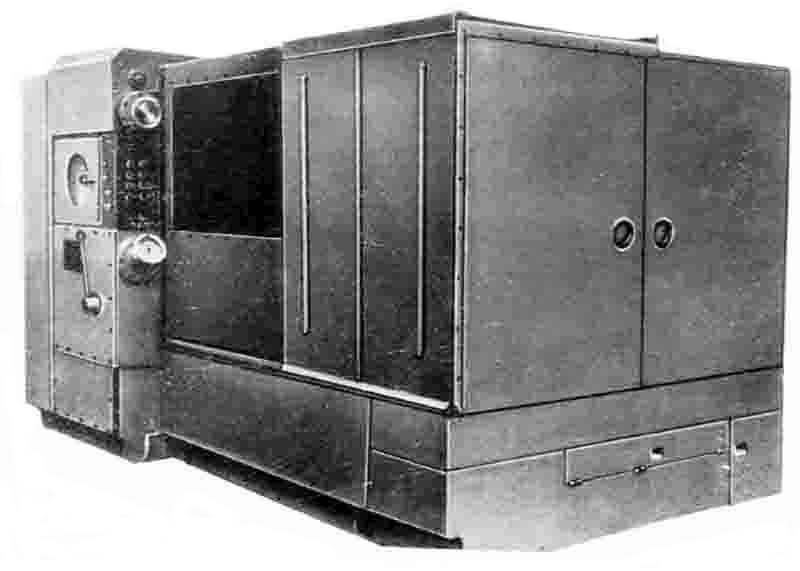

Фото зубошлифовального верстата 5А872в

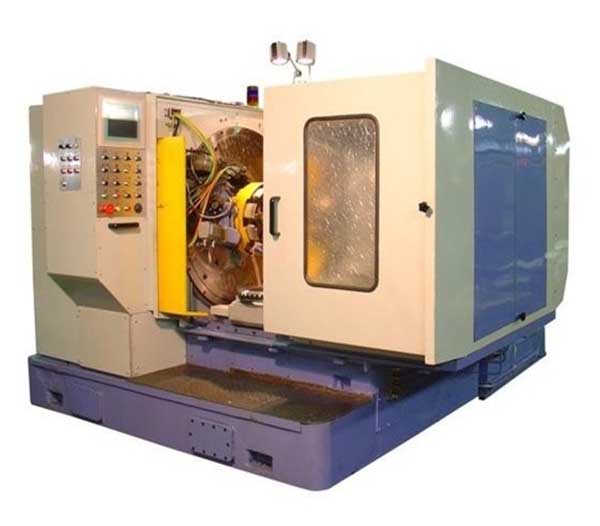

Фото зубошлифовального верстата 5А872Ф3 з ЧПУ

Фото зубошлифовального верстата 5А872Ф3. Дивитись у збільшеному масштабі

Настановне креслення зубошлифовального верстата 5А872в

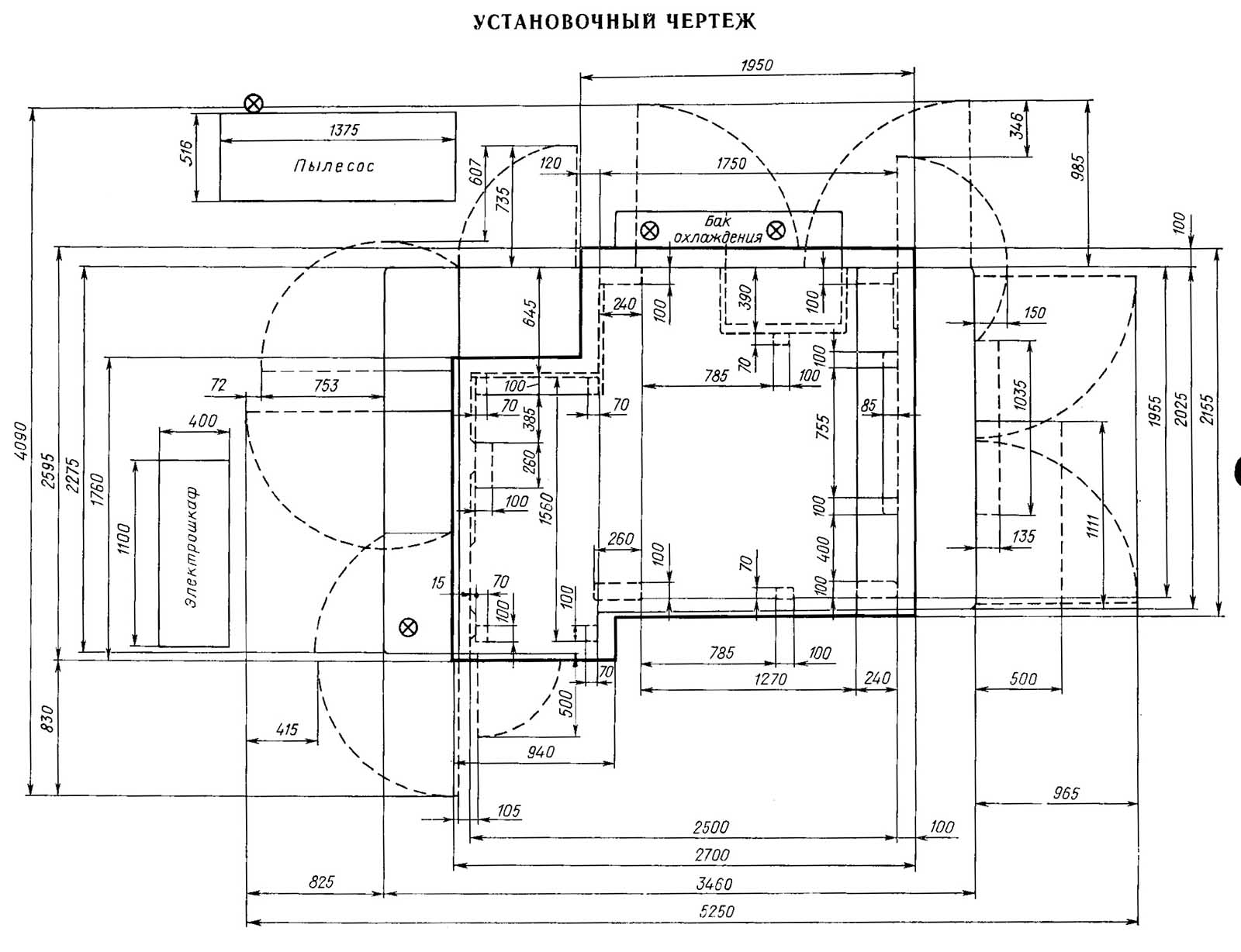

Настановне креслення зубошлифовального верстата 5А872в

Настановне креслення зубошлифовального верстата 5А872в. Дивитись у збільшеному масштабі

Технічні характеристики зубошлифовального верстата 5А872в

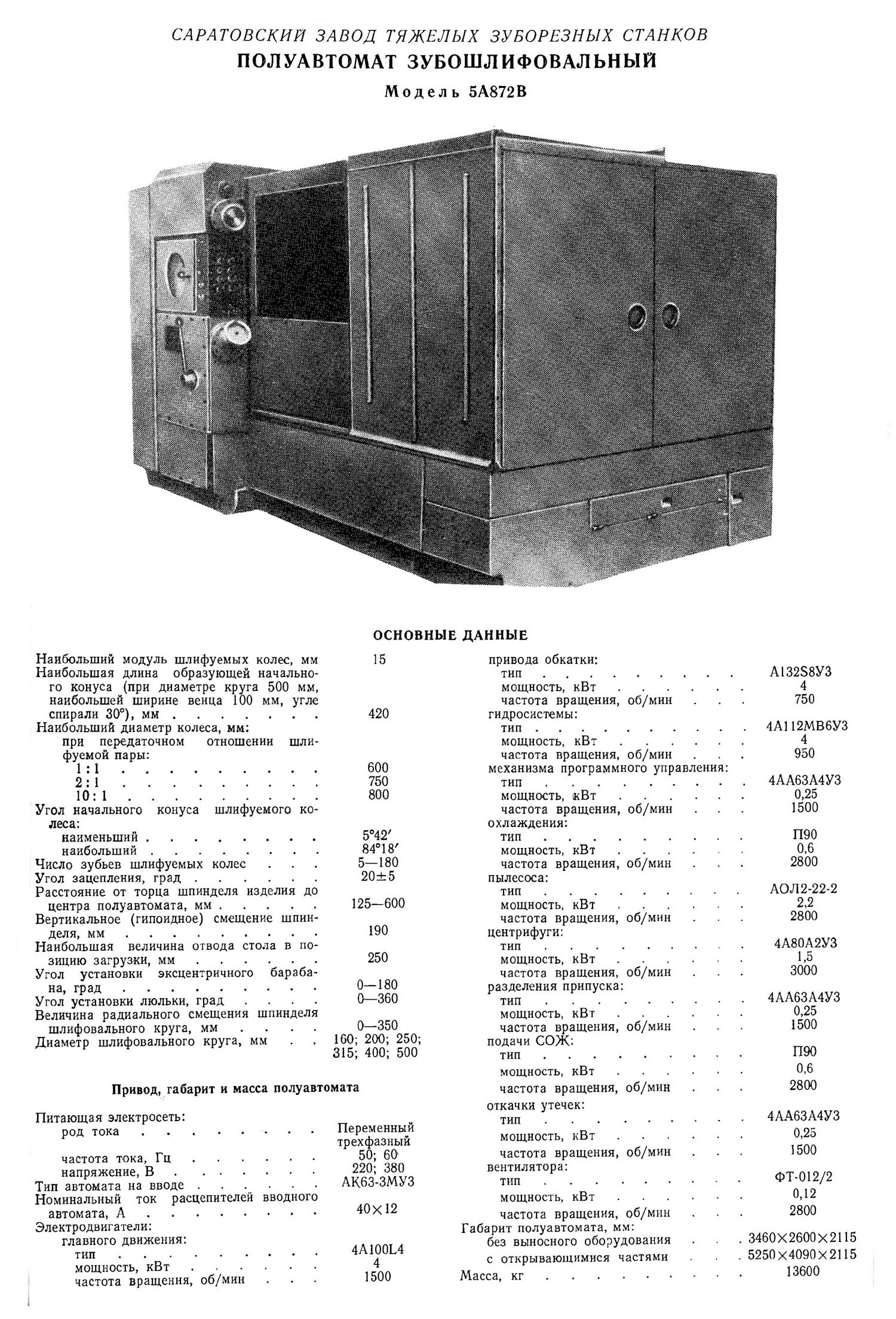

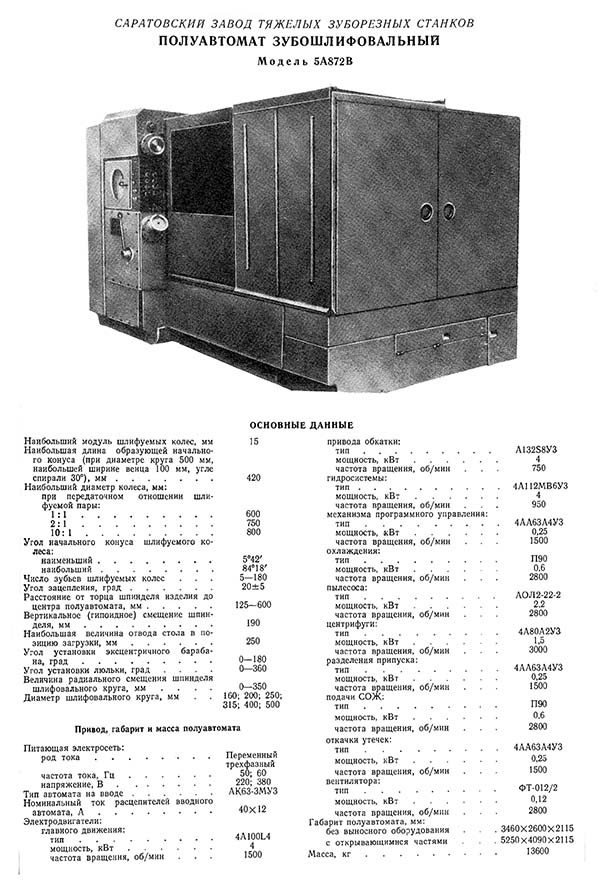

Технічні характеристики зубошлифовального верстата 5А872в

Технічні характеристики зубошлифовального верстата 5А872в. Дивитись у збільшеному масштабі
