5А872 Верстат зубошлифовальный для шлифования конических колес
схеми, опис, характеристики

5А872 Верстат зубошлифовальный для шлифования конических колес







Відомості про виробника зубошлифовального напівавтомату 5А872

Производитель зубошлифовального напівавтомату 5А872 Саратовский завод тяжелых зуборезных верстатів, СЗТЗС, основанный в 1947 году.





Верстати, выпускаемые Саратовским заводом тяжелых зуборезных верстатів, СЗТС


5А872 Верстат зубошлифовальный для конических зубчатых колес з круговыми зубьями. Назначение і область применения

Зубошлифовальный напівавтомат 5А872 предназначен для шлифования конических і гипоидных колес диаметром до 800 мм.

Полуавтомат 5А872 используется в различных отраслях машиностроения при мелкосерийном і серийном производстве высококачественных термически обработанных зубчатых колес.

Принцип роботи і особливості конструкції верстата 5А872

Шлифование производится методом обкатки чашечным шлифовальным кругом по схеме обычных зубообрабатывающих верстатів для конических колес.

Обработка вогнутой і выпуклой сторон зуба може производиться раздельно в две операции или одновременно.

Шлифуемое изделие находится во взаимной обкатке з инструментом, пока не будет обработана одна впадина. Затем бабка вироби отводится на величину, достаточную для вывода шлифовального круга из впадины, а люлька поворачивается в обратную сторону. При етом изделие продолжает вращаться в ту же сторону, что і при рабочем ходе. За время ускоренного обратного ходу люльки заготовка успевает повернуться на определенное число зубьев.

Благодаря налаштуванні инструмент в каждом новом цикле попадает в новую впадину.

Принцип роботи і особливості конструкції верстата

Схема шлифования зуборезного верстата 5А872

Схема шлифования зуборезного верстата 5А872

На рис. 99 показана схема шлифования. Обработка колеса 1 производится по методу обката чашечно-коническим шлифовальным кругом 3, рабочая поверхность которого воспроизводит зуб плосковершинного производящего колеса 2. При двустороннем способе шлифования круг одновременно шлифует разноименные стороны зуба і дно впадины, при одностороннем — одну сторону зуба і дно впадины. Процесс снятия стружки осуществляется при вращении люльки з инструментом в направлении против ходу часовий стрелки. В кінці каждого робочого ходу люлька останавливается, бабка з изделием отводится от шлифовального круга, происходит процесс деления з вращением люльки в обратную сторону (по ходу часовий стрелки) і в кінці холостого ходу люльки бабка з изделием подводится к шлифовальному кругу.

Программа роботи напівавтомату включает в себя черновую і чистовую правку круга, черновое і чистовое шлифование, а также выхаживание без подачі.

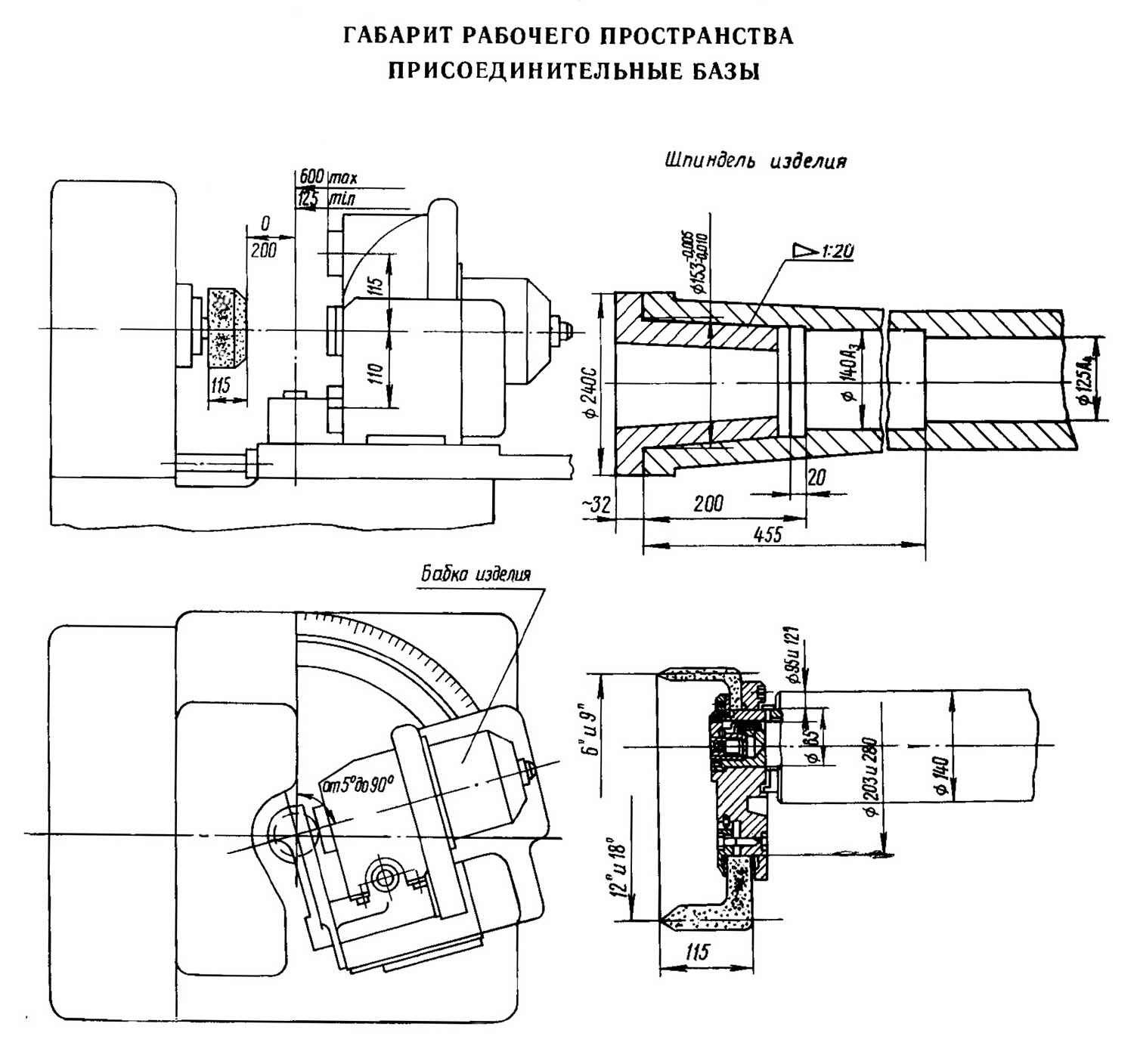

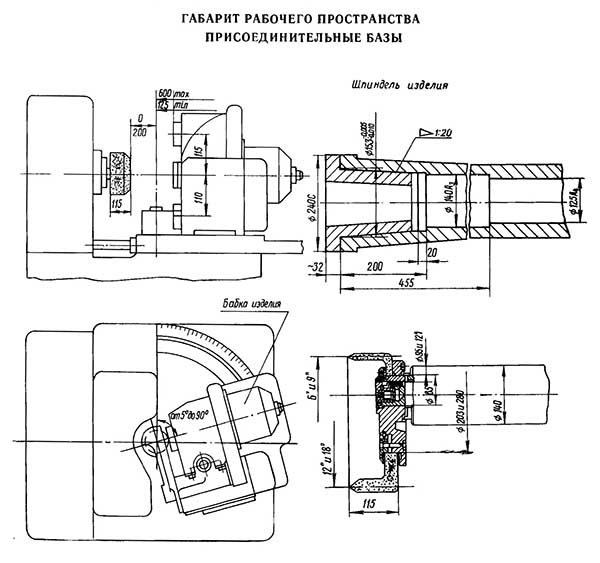

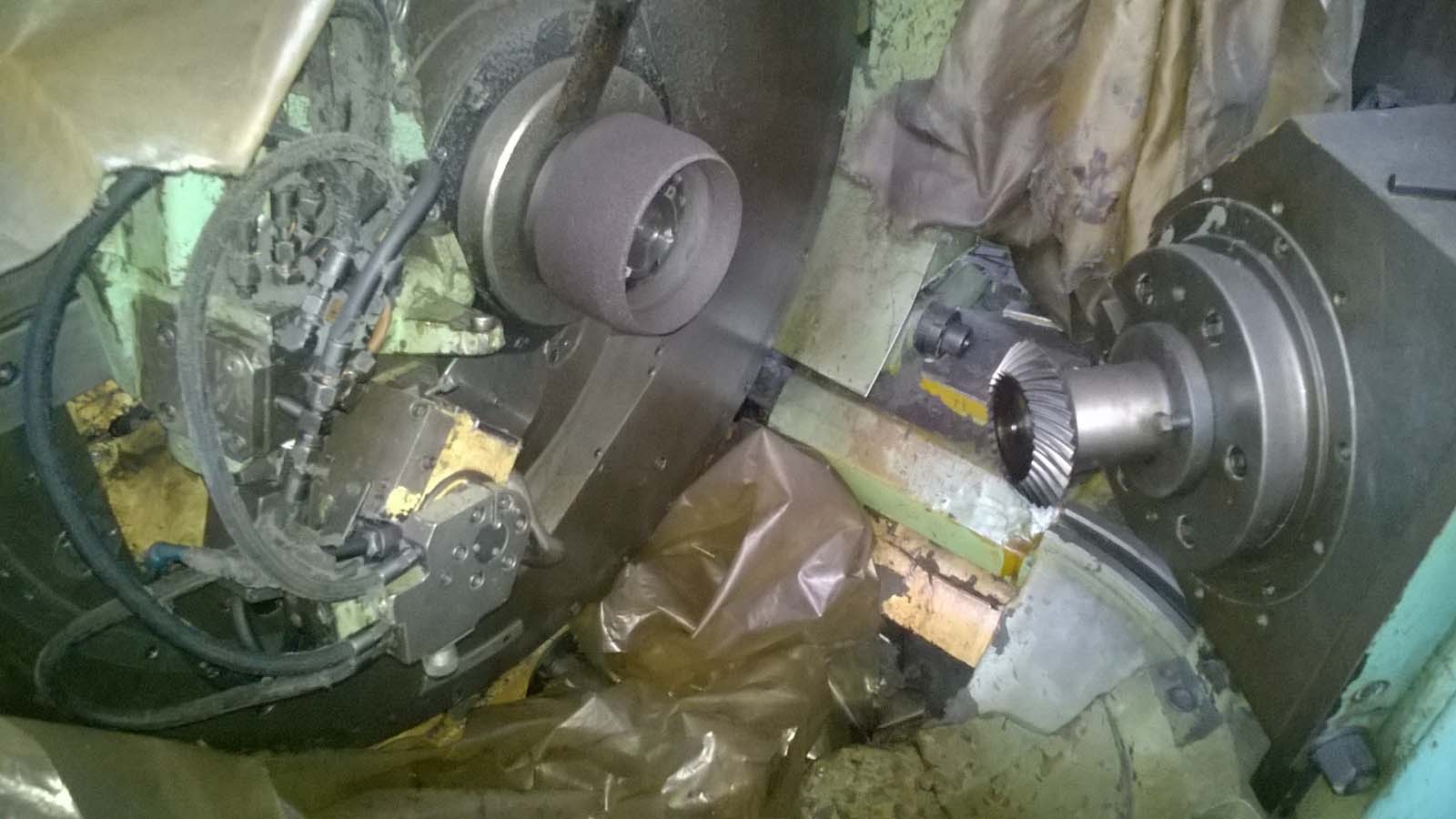

Рабочее пространство зубошлифовального верстата 5А872

Рабочее пространство зубошлифовального верстата 5А872

Рабочее пространство зубошлифовального верстата 5А872

Рабочее пространство зубошлифовального верстата 5А872. Дивитись у збільшеному масштабі

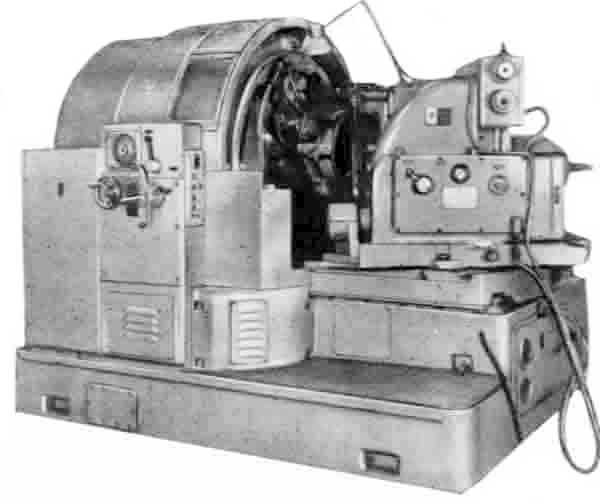

5А872 Загальний вигляд зубошлифовального верстата

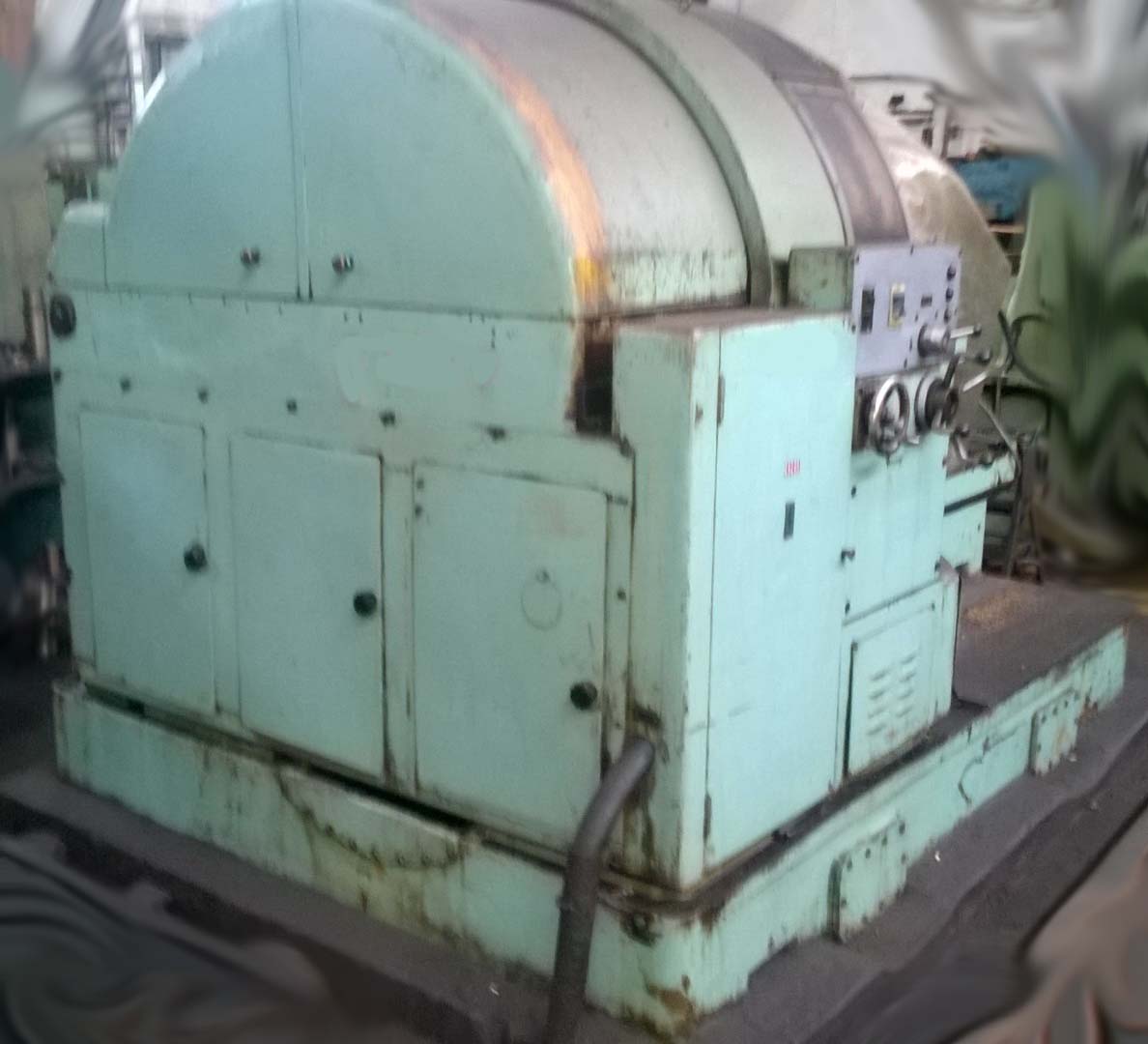

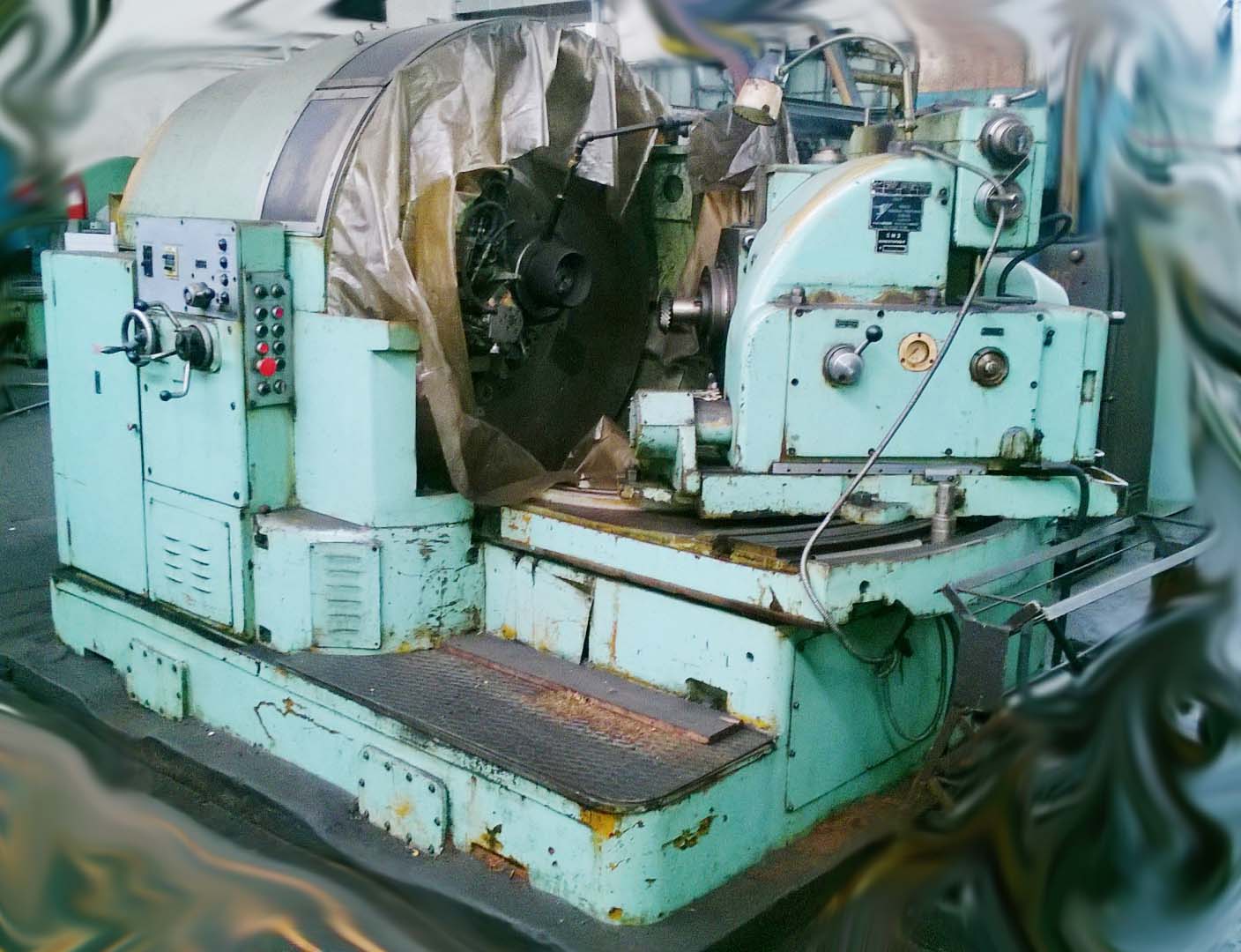

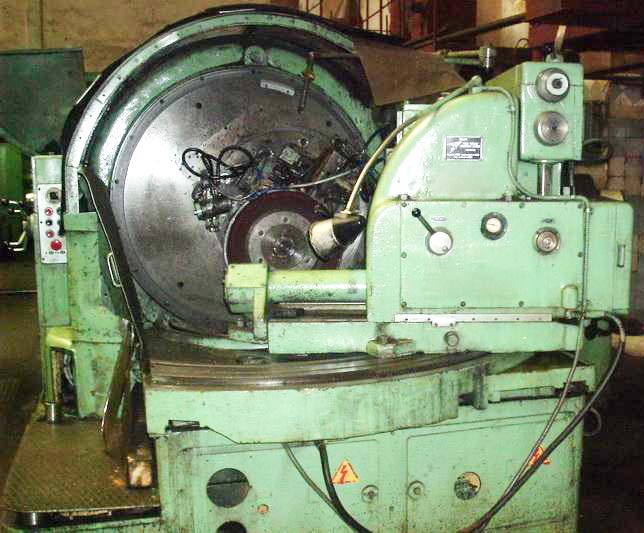

Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872



Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872. Дивитись у збільшеному масштабі



Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872. Дивитись у збільшеному масштабі



Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872. Дивитись у збільшеному масштабі



Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872

Фото зубошлифовального верстата 5А872. Дивитись у збільшеному масштабі

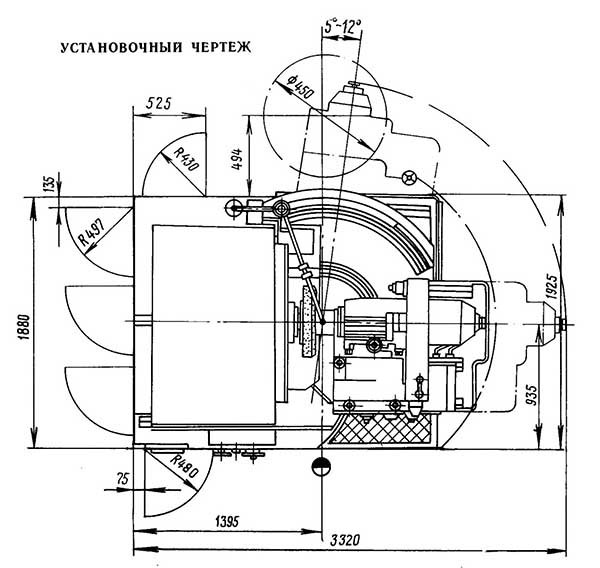

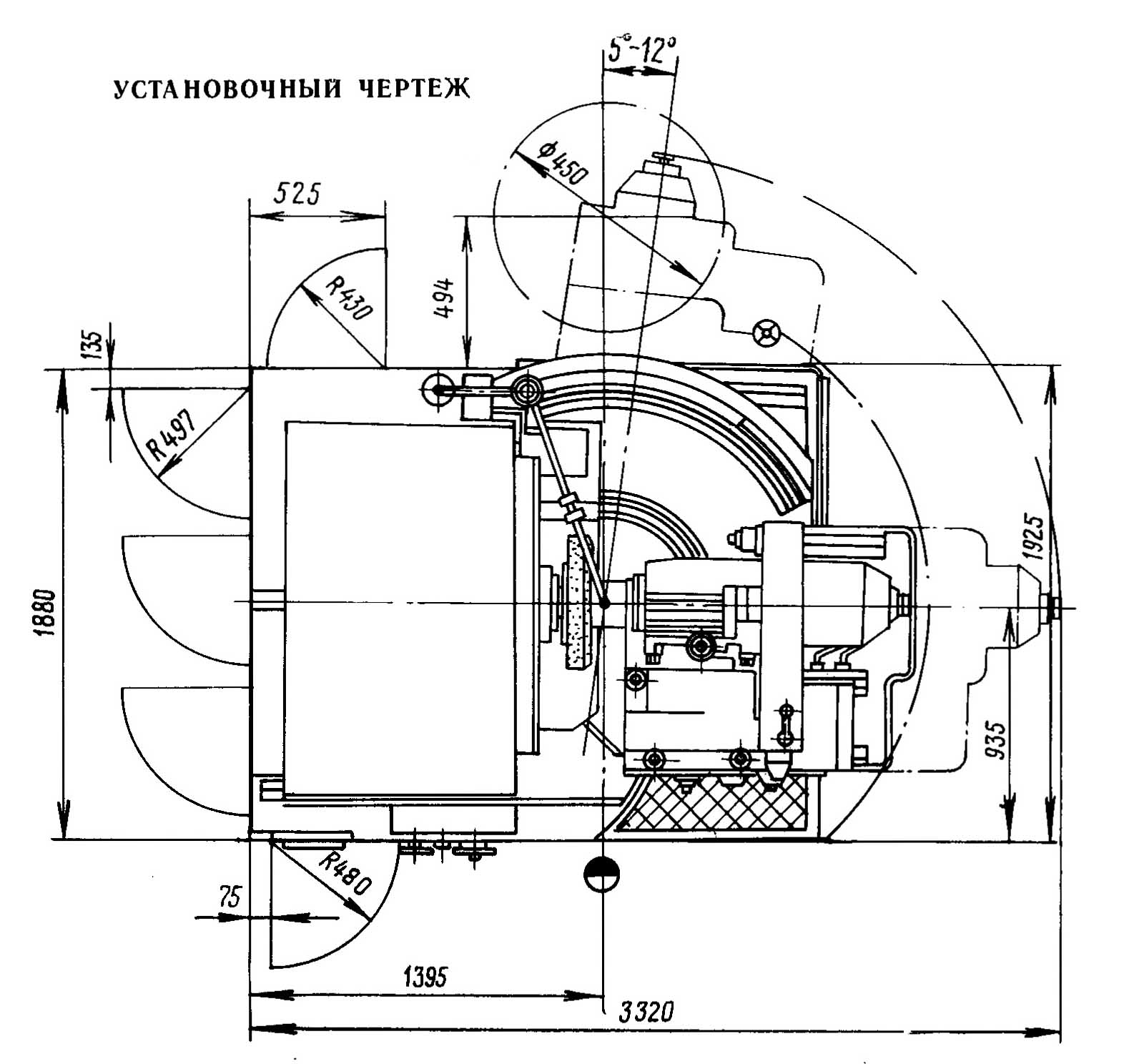

Настановне креслення зубошлифовального верстата 5А872

Настановне креслення зубошлифовального верстата 5А872

Настановне креслення зубошлифовального верстата 5А872

Настановне креслення зубошлифовального верстата 5А872. Дивитись у збільшеному масштабі






5А872 Верстат зубошлифовальный напівавтомат. Відеоролик.

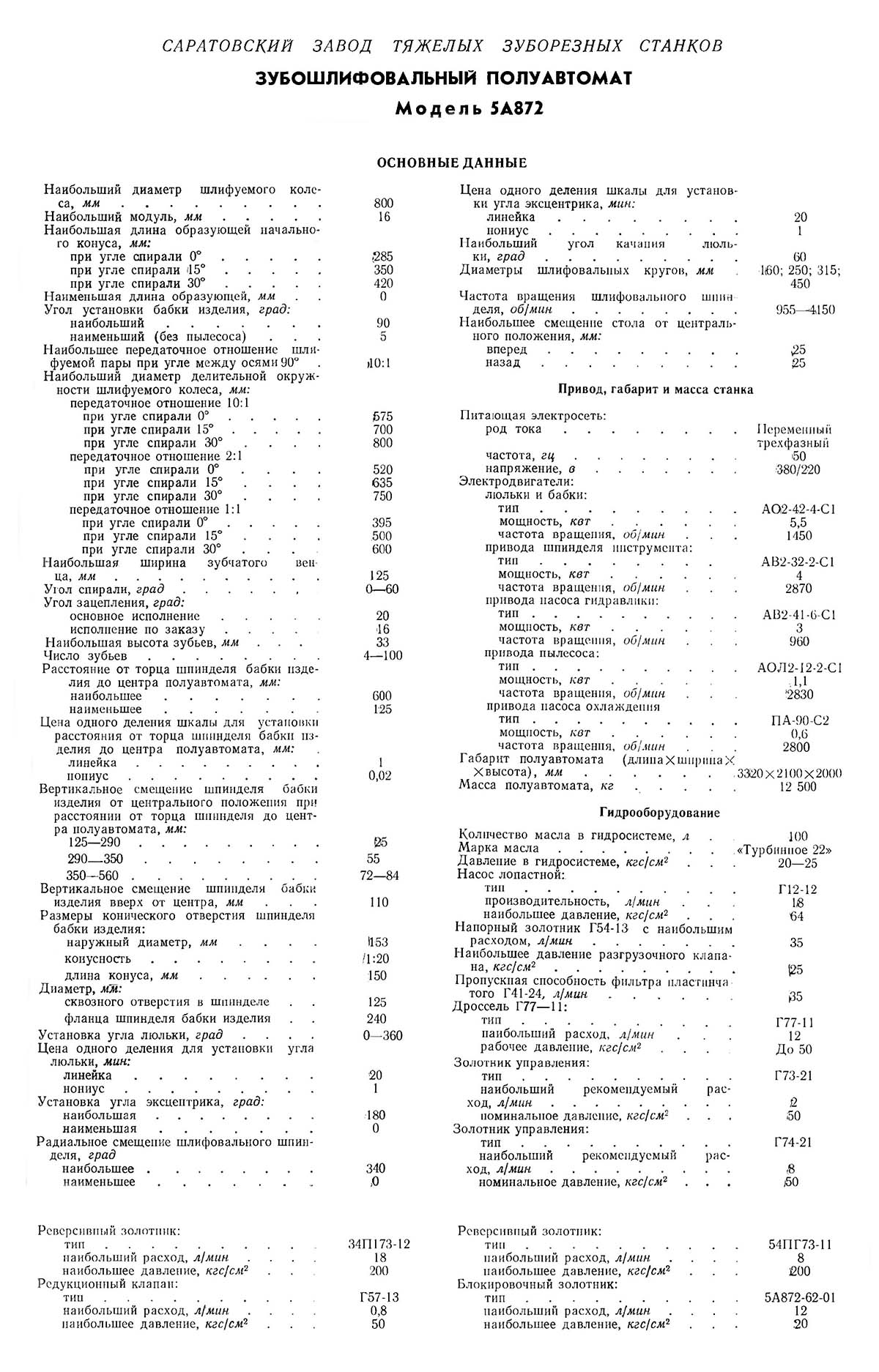

Технічні характеристики зубошлифовального верстата 5А872

Технічні характеристики зубошлифовального верстата 5А872

Технічні характеристики зубошлифовального верстата 5А872

Технічні характеристики зубошлифовального верстата 5А872. Дивитись у збільшеному масштабі




    Список литературы для налаштування верстата

  1. Верстат для нарізання спиральнозубых конических колес моделі 528с. Руководство к верстату, ЭНИМС, МЗКРС 1956 год.
  2. Инструкция по расчету наладочных установок зуборезных верстатів моделі 525 і 528 для нарізання конических колес со спиральными зубьями, ЭНИМС, МЗКРС.
  3. Руковдство по расчету геометрических размеров гипоидных зубчатых колес і наладок для их нарізання на верстатах моделей 528с, 528с, 5а27с1, Саратовский завод тяжелых зуборезных верстатів, 1967 год.
  4. Руковдство по расчету наладок верстатів 528с, 525 і 5а27с4п для нарізання конических колес методом обкатки, Саратовский завод тяжелых зуборезных верстатів, 1969 год.

    5. Список литературы по зубообработке

  5. Ачеркан Н.С. Металлорежущие верстати, Том 1, 1965.
  6. Гальперин Е.И. Наладка зуборезных верстатів, 1960.
  7. Козлов Д.Н. Зуборезные роботи, 1971.
  8. Кучер А.М., Киватицкий М.М., Покровский А.А., Металлорежущие верстати (Альбом общих видов, кинематических схем і вузлів), 1972.
  9. Лоскутов В.В., Ничков А.Г. Зубообрабатывающие верстати, 1978.
  10. Малахов Я.А. Зубообрабатывающие і резьбофрезерные верстати і их наладка, 1972.
  11. Мильштейн М.З. Нарезание зубчатых колес, 1972.
  12. Овумян Г.Г., Адам А.И. Справочник зубореза, 1983.
  13. Птицин Г.А., Кокичев В.Н. Зуборезные верстати, 1957.
  14. Шавлюга Н.И. Расчет і примеры наладок зубофрезерных і зубодолбежных верстатів, 1978.
  15. Руководящий материал для конструкторов, проектирующих технологическую оснастку. Основні данные і посадочные места металлорежущих верстатів. НИИМАШ, 1968.
