ФС-300 Верстат фрезерный широкоуніверсальний
схеми, опис, характеристики

Відомості про виробника широкоуніверсального фрезерного верстата ФС-300

Верстат фрезерный широкоуніверсальний моделі ФС-300 выпускается предприятием Владимирский станкостроительный завод «Техника» (Владимирский завод прецизійного оборудования «Техника»), основанный в 1935 году.

В настоящее время завод производит фрезерные верстати з УЦИ і ЧПУ под наименованием ФС-300, ФС-300-01, ФС-300-02 CNC і ФС-400.

ФС-300 Верстат фрезерный широкоуніверсальний (Універсально-фрезерный верстат). Назначение і область применения

Широкоуніверсальний инструментальный консольно-фрезерный верстат підвищеної точності ФС-300 является аналогом фрезерного верстата ФС-250, 6Т75, ОФ-55, СФ-250.

Фрезерный верстат ФС-300 предназначен для фрезерування деталей цилиндрическими, дисковыми і фасонными фрезами при помощи горизонтального шпинделя, і торцовыми, кінцівыми і шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, може быть повернут под углом.

Верстат ФС-300, в основном, предназначен для высокоточной чистовой обробки фрезерованием, сверлением, развертыванием, зенкерованием і растачиванием поверхностей деталей размером не более 400 х 250 мм.

Особливості конструкції і принцип роботи верстата

Обрабатываемая деталь може быть установлена на основном столе з вертикальной рабочей плоскостью или на угловом столе з горизонтальной рабочей плоскостью. Для обробки наклонных поверхностей деталь може устанавливаться на универсальном столе.

На станке ФС-300 возможна обработка под различными углами к плоскости стола. Возможна обработка как з горизонтального, так і з вертикального шпинделей.

Для обробки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

К верстату ФС-300 прилагается удобный для пользования инструментальный шкаф, а также комплект пристосувань і инструмента.

Технологические возможности верстата могут быть значительно расширены применением приладдя і пристосувань, поставляемых за особую плату.

На станке ФС-300 можно выполнять ряд фрезерных і расточных работ з високою точностью, которая може быть достигнута, если верстат установлен в помещении з постоянной температурой 20±2°С і влажностью 65±5%, если вблизи верстата нет источников тепла і вибрации. На станке можно выполнять, также, сверление і рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального і поворотного вертикального, а также большого количества приладдя к верстату, делает его широкоуниверсальным і удобным для роботи в инструментальных цехах машиностроительных заводов при изготовлении пристосувань, инструмента, рельефных штампов і прочих изделий.

Широкий диапазон оборотів шпинделя і подач, наличие механических подач і быстрых перемещений обеспечивают економичную обработку различных деталей в оптимальных режимах.

Верстат ФС-300 применяется в единичном і мелкосерийном производстве в инструментальных і механических цехах машиностроительных предприятий.

Класс точності верстата П.

Верстат имеет наступні конструктивные особливості:

• возможность ручной перестановки ремня приводу головного руху на одну из двух ступеней передач (скоростную или силовую)
• независимые приводу подач по каждой координате
• возможность переміщення рабочих органів на роликовых направляючих по каждой координате з помощью передач винт-гайка или шариковинтовых пар
• зажим инструмента в шпинделях верстата пакетом тарельчатых пружин, разжим – гідравлический
• оснащение пристрійм цифровой индикации (УЦИ) или ЧПУ
• применены беззазорные роликовые направляющие з индивидуальной полнопрофильной защитой на каждой каретке по трем координатам. Это позволяет:


• значительно повысить жесткость станочной системы;
• исключить переориентацию рабочих вузлів и, соответственно, повысить точность;
• значительно увеличить долговечность направляючих з сохранением геометрической точності верстата;
• исключается необходимость ежедневной змазки направляючих через прессмасленки, т. к. в каретки направляючих заложена консистентная смазка на срок службы 3...5 лет в зависимости от интенсивности роботи на станке;
• вертикальные направляющие имеют дополнительную объемную защиту типа «гармошка» взамен плоских стирателей;
• горизонтальная шпиндельна головка выполнена в блочном варіанті з електродвигуном і ременным редуктором з передачей момента через повышающую передачу з частотним регулюванням величин швидкостей шпинделя взамен механической коробки. При етом имеется возможность реализации как силового, так і скоростного різання;
• горизонтальный шпиндель является валом приводу ввертикальной головки. Это позволило исключить промежуточные звенья передачи мощности на вертикальний шпиндель;
• вертикальная головка смонтирована на поворотном кронштейне і крепится на передний торец корпуса горизонтального шпинделя при работе вертикальным шпинделем или на боковой поверхности корпуса горизонтального шпинделя при работе горизонтальным шпинделем. Это позволило сократить время переналагодження верстата і значительно её облегчить;

ФС-300 Преимущества использования широкоуніверсального фрезерного верстата:

• Литая массивная чугунная станина поглощает вибрации і позволяет сохранить качество обрабатываемых на станке деталей
• Использование верстата в инструментальных і механических цехах з мелкосерийным і индивидуальным производством
• Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
• Удобное (интуитивно понятное), классическое керування верстатом
• Небольшие габарити верстата позволяют разместить его практически в любом помещении, в том числе і гараже
• Широкий диапазон обертання горизонтального і вертикального шпинделей позволяет подобрать наиболее подходящие режими різання
• Подача СОЖ осуществляется електронасосом. Производительность електрического насоса 22 л/мин
• Верстат имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

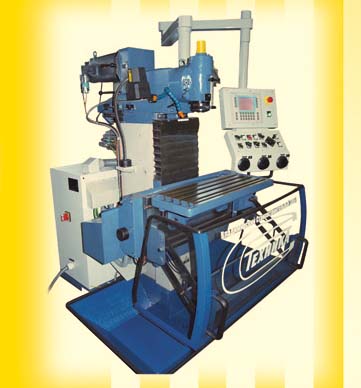

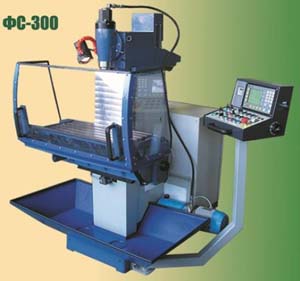

Фото широкоуніверсального фрезерного верстата ФС-300

Фото широкоуніверсального фрезерного верстата ФС-300-01 (ФС-300s)

ФС-300-01 Фото широкоуніверсального фрезерного верстата. Дивитись у збільшеному масштабі

Модифікації универсально-фрезерного верстата ФС-300

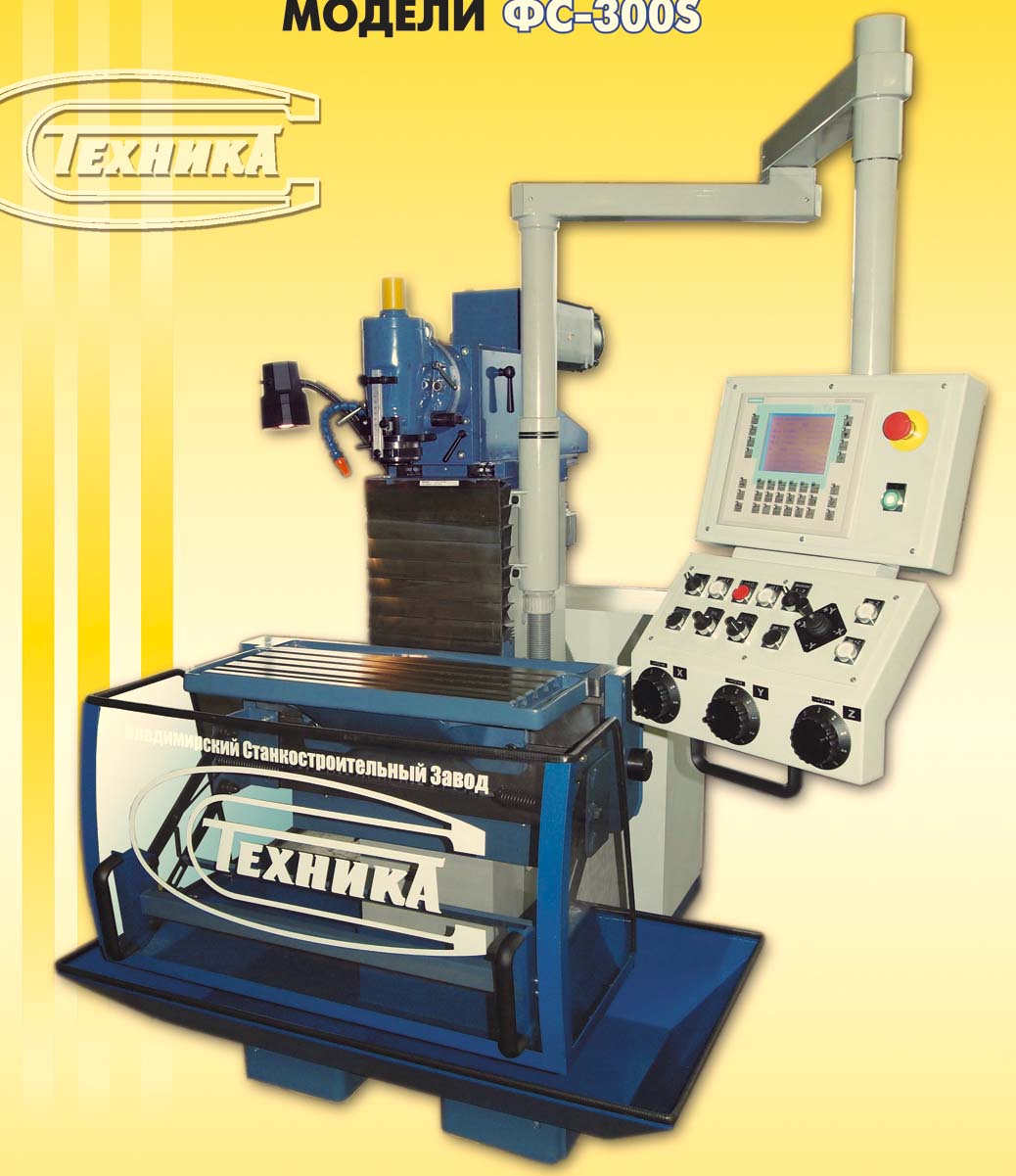

Універсально-фрезерный верстат ФС-300-01 (ФС-300s) з УЦИ SINAMICS CU320-2DP

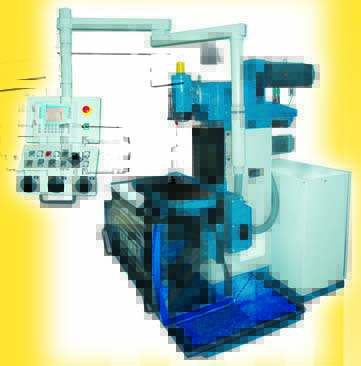

Фото широкоуніверсального фрезерного верстата ФС-300s

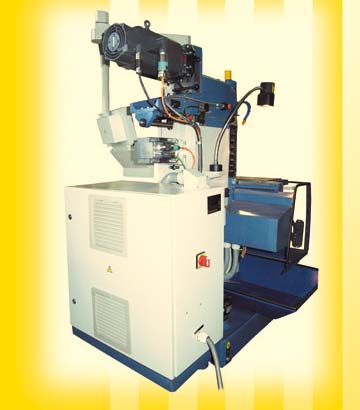

Фото широкоуніверсального фрезерного верстата ФС-300s

Фото широкоуніверсального фрезерного верстата ФС-300s

Верстат отличается компактностью конструкції, підвищеної точностью, производительностью.

Пристрій Цифровой Индикации типа SINAMICS CU320-2DP позволяет управлять приводами верстата как в ручном режиме, так і в напівавтоматическом, по выбранным автоматическим циклам по трем координатам.

Данная серия отечественных верстатів имеет наступні исполнения:

• конус - Морзе 4, ручной зажим-разжим инструмента, пиноль з ручным приводом - ход 60 мм, несъемный горизонтальный стол
• конус - ISO40, гідрозажим инструмента, гідростанція, несъемный горизонтальный стол. Вертикальная головка поставляется з беспинольным виконанням
• конус - Морзе 4, ручной зажим инструмента, несъемный вертикальний стол, съемный горизонтальный стол
• конус - ISO40, гідрозажим инструмента, гідростанція, несъемный вертикальний стол, съемный горизонтальный стол

В конструкції верстата нашли отражение наступні технические решения:

Верстат имеет две шпиндельные головки: горизонтальную (встроенную) і вертикальную (съемную).

В качестве приводу шпинделей используется електродвигатель на 24 Hm, который установлен на горизонтальной шпиндельной головке.

Ременная передача в приводе повышает момент на шпинделе (к=1,5).

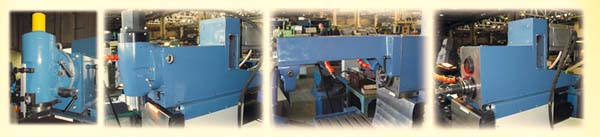

Варіанти исполнения шпинделей фрезерного верстата ФС-300s

Варіанти исполнения верстата со шпиндельными головками.

• независимые приводу подач по трем координатам з бесступенчатым регулюванням скорости переміщення по координатам. Керування величинами перемещений в ручном режиме осуществляется посредством електронных маховиков, контроль перемещений з помощью панелі оператора SIMATIC OP 177B DP
• применены беззазорные роликовые направляющие з индивидуальной полнопрофильной защитой на каждой каретке;
• ограждение зоны обробки из поликарбонатного стекла разработано з целью исключения разбрасывания стружки і СОЖ, обеспечения безопасности роботи оператора
• верстат имеет различные компоновочные схеми по исполнению стола; виконання горизонтального стола выполнено заодно з салазками; виконання горизонтального стола (съемный) выполнено з установкой на вертикальном столе, что позволяет работать на том или другом в зависимости от обрабатываемой детали. Панель оператора обеспечивает:
• индикацию переміщення по осям "X", "Y", "Z", скорости подачі "F", частоти обертання шпинделя "S", сообщений о состоянии і неисправности верстата

Выбор режимов роботи универсально-фрезерного верстата ФС-300-01 (ФС-300s):

• обнуление осей (REF)
• наладочный режим (JOG)
• режим преднабора (MDI)
• режим роботи по автоциклам (AUTO)
• фрезерование плоскости в одном направлении по оси "X" за несколько приходов
• фрезерование плоскости в одном направлении за один приход
• фрезерование шпоночного паза
• фрезерование прямоугольника по контуру
• сверление глубокого отверстия

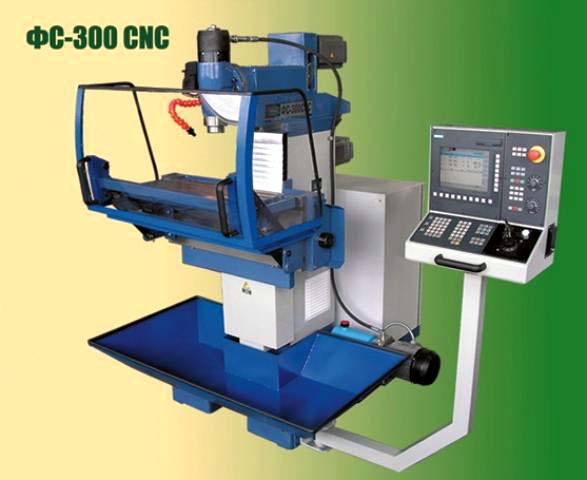

Універсально-фрезерный верстат ФС-300-02 CNC (ФС-300 CNC) з Пристрійм керування (ЧПУ) SINAMICS CU320-2DP з линейкой приводов

Пристрій керування SINAMICS CU320-2DP і линейка приводов SINAMICS Si20 установлены в електрошкафу і панелі оператора SIMATIC OP 177B, встроенной в пульт керування (комплект фирмы SIEMENS).

Варіанти исполнения шпинделей фрезерного верстата ФС-300s

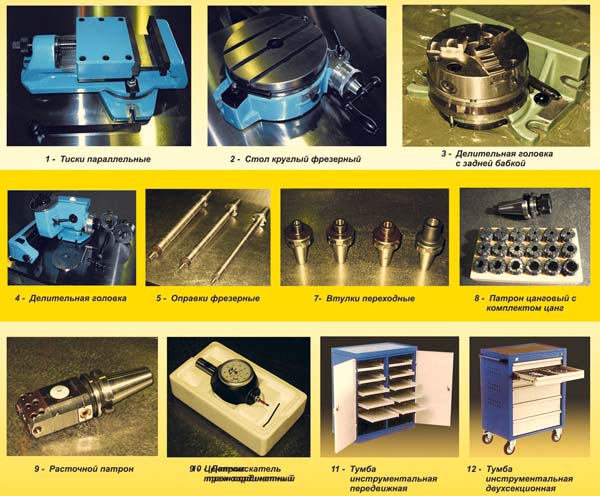

Принадлежности універсального фрезерного верстата ФС-300

Варіанти исполнения шпинделей фрезерного верстата ФС-300s

По желанию заказчика верстат може быть укомплектован следующими принадлежностями:

• Тиски параллельные (ширина губок 145 мм)
• Стол круглый фрезерный (планшайба Ø 250 мм)
• Ділильна головка з задньої бабкой тип 5822-10
• Ділильна головка (патрон Ø 160 мм)
• Оправки фрезерные з набором колец (Ø16,Ø 22,Ø 27)
• Оправка для патрона 13В16 ГОСТ 8522
• Втулки переходные кМ1 -1 шт. кМ2 -1 шт. (для сверл), кМ4 -1 шт., кМЗ-1 шт., кМ2 -1 шт. (для фрез)
• Патрон цанговый з комплектом цанг Ø 2 ... Ø 20
• Расточной патрон Ø 5 ... Ø130 мм
• Датчик трехкоординатный
• Тумба инструментальная двухсекционная
• Тумба инструментальная передвижная

ФС-300 Верстат фрезерный широкоуніверсальний підвищеної точності. Відеоролик.

Технічні характеристики фрезерного верстата ФС-300

Наименование параметра	СФ676	ФС-300
Основні параметри верстата
Класс точності по ГОСТ 8-82	Н	П
Розміри горизонтального (углового) стола, мм	250 х 800	250 х 620
Розміри вертикального стола, мм	250 х 630	291 х 740
Максимальная масса обрабатываемой детали, кг	100	80
Предельные розміри устанавливаемой заготовки, мм		400 х 250 х 200
Предельные розміри внутренней обрабатываемой поверхности, мм		200
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм	80..460	158..458
Расстояние от торца горизонтального шпинделя до рабочей поверхности вертикального стола, мм		155
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..380	86..386
Наибольший вылет оси вертикального шпинделя, мм	125..375
Наибольший продольный ход стола (X), мм	450	400
Наибольший поперечний ход шпиндельной бабки (Y), мм	300	200
Наибольший вертикальний ход суппорта стола (Z), мм	380	300
Наибольший диаметр растачивания, мм
Наибольший диаметр сверления, мм
Наибольший диаметр фрезы, устанавливаемой на станке - для чугуна і стали, мм		63
Наибольший диаметр фрезы, устанавливаемой на станке - для цветных металлов, мм		90
Горизонтальный шпиндель
Частота обертання горизонтального шпинделя, об/мин	50..1630	15..3000
Количество швидкостей горизонтального шпинделя	16	12
Конус горизонтального шпинделя	40АТ5	40АТ5
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	148
Горизонтальная шпиндельна бабка
Перемещение бабки на одно деление лимба, мм		0,01
Количество подач горизонтальной шпиндельной бабки	16
Пределы подач горизонтальной шпиндельной бабки, мм/мин	13..395	10..1000
Наибольшее усилие подач шпиндельной бабки, Н	5000
Вертикальная шпиндельна головка
Частота обертання вертикального шпинделя, об/мин	63..2040	15..3000
Количество швидкостей вертикального шпинделя	16
Наибольшее осевое перемещение пиноли вертикального шпинделя, мм	80	86
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90	±45
Конус горизонтального і вертикального шпинделей	40АТ5	40АТ5
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	120
Стол вертикальний. Подачи
Пределы продольных і вертикальних подач стола (X, Z), мм/мин	13..395
Ускоренный ход стола, мм/мин	935
Перемещение стола продольное на одно деление лимба, мм
Перемещение суппорта стола вертикальное на одно деление лимба, мм		0,01
Количество подач стола	16
Наибольшее усилие подач стола, Н	5000
Електроустаткування і привід верстата
Електродвигун головного привода, кВт	3	24 Нм
Електродвигун приводу насоса охлаждения, кВт	0,12	0,09
Суммарная мощность електродвигателей, кВт	3,12
Габарит і масса верстата
Габарити верстата (длина х ширина х высота), мм	1200 х 1240 х 1780	1100 х 1100 х 1650
Масса верстата, кг	1050	1030
