ОФ-55 Верстат фрезерный універсальний
схеми, опис, характеристики

Відомості про виробника універсального фрезерного верстата ОФ-55

Верстат універсальний фрезерный моделі ОФ-55 выпускал Владимирский станкостроительный завод «Техника» ВСЗ (Владимирский завод прецизійного оборудования «Техника»), основанный в 1935 году.

В настоящее время завод производит фрезерные верстати з УЦИ і ЧПУ под наименованием ФС-300, ФС-300-01, ФС-300-02 CNC і ФС-400.

ОФ-55 Назначение і область применения універсального фрезерного верстата

ОФ-55 - первый універсальний инструментальный фрезерный верстат підвищеної точності разработан і запущен в производство в 1967 году - аналог немецкого фрезерного верстата FP-1.

Фрезерный верстат моделі ОФ-55 (ОФ55) предназначен для фрезерування деталей цилиндрическими, дисковыми і фасонными фрезами при помощи горизонтального шпинделя, і торцовыми, кінцівыми і шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, може быть повернут под углом.

Особливості конструкції і принцип роботи верстата

Верстат ОФ-55 имеет две механические подачі - вертикальную (рух суппорта по направляющим станины) і продольную (рух стола по направляющим суппорта). Поперечная подача (рух шпиндельной бабки) - ручная.

Електродвигун двухскоростной на 1000 об/мин і 1500 об/мин, мощностью 1,6/2,3 кВт 380 В.

Верстат ОФ-55 имеет 12 швидкостей обертання горизонтального і вертикального шпинделей і 12 подач стола в вертикальном і продольном направлениях.

Верстат ОФ-55 имеет 12 швидкостей обертання горизонтального шпинделя: 42/72, 112/170, 213/310, 310/480, 745/1130, 1410/2150 об/мин.

Верстат ОФ-55 имеет 12 подач стола в продольном і вертикальном направлениях: 10/15, 27/44, 37/55, 72/110, 160/150, 250/380 мм/мин.

Обрабатываемая деталь може быть установлена на основном столе з вертикальной рабочей плоскостью или на угловом столе з горизонтальной рабочей плоскостью. Для обробки наклонных поверхностей деталь може устанавливаться на универсальном столе.

Для обробки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

К верстату прилагается удобный для пользования инструментальный шкаф, а также комплект пристосувань і инструмента.

Технологические возможности верстата ОФ-55 могут быть значительно расширены применением приладдя і пристосувань, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных і расточных работ з високою точностью, которая може быть достигнута, если верстат установлен в помещении з постоянной температурой 20±2°С і влажностью 65±5%, если вблизи верстата нет источников тепла і вибрации. На станке можно выполнять, также, сверление і рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального і поворотного вертикального, а также большого количества приладдя к верстату, делает его широкоуниверсальным і удобным для роботи в инструментальных цехах машиностроительных заводов при изготовлении пристосувань, инструмента, рельефных штампов і прочих изделий.

Широкий диапазон оборотів шпинделя і подач, наличие механических подач і быстрых перемещений обеспечивают економичную обработку различных деталей в оптимальных режимах.

Верстат применяется в единичном і мелкосерийном производстве в инструментальных і механических цехах машиностроительных предприятий.

Класс точності верстата П.

ОФ-55 Преимущества использования універсального фрезерного верстата:

• Литая массивная чугунная станина поглощает вибрации і позволяет сохранить качество обрабатываемых на станке деталей
• Использование верстата в инструментальных і механических цехах з мелкосерийным і индивидуальным производством
• Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
• Удобное (интуитивно понятное), классическое керування верстатом
• Небольшие габарити верстата позволяют разместить его практически в любом помещении, в том числе і гараже
• Широкий диапазон обертання горизонтального і вертикального шпинделей позволяет подобрать наиболее подходящие режими різання
• Подача СОЖ осуществляется електронасосом. Производительность електрического насоса 22 л/мин
• Верстат имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

Габаритные розміри робочого простору і расположение органів керування верстата ОФ-55

Габаритные розміри робочого простору фрезерного верстата оф-55

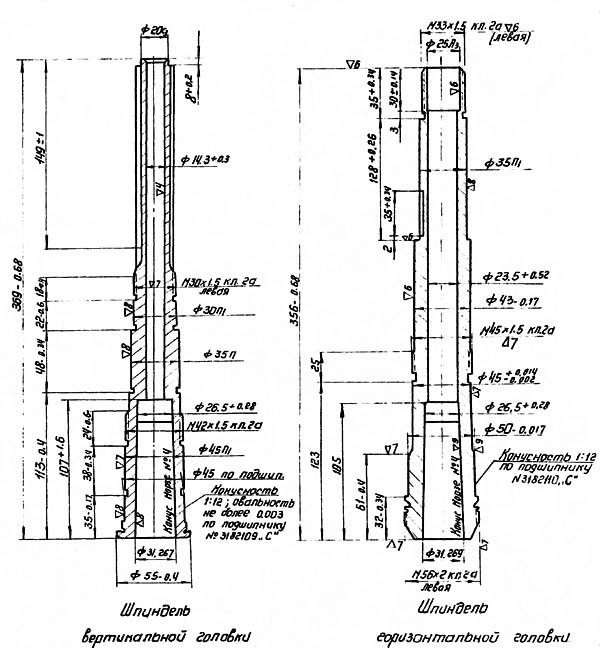

Присоединительные базы верстата ОФ-55. Горизонтальный шпиндель і шпиндель вертикальной головки

Горизонтальный шпиндель і шпиндель вертикальной головки фрезерного верстата оф-55

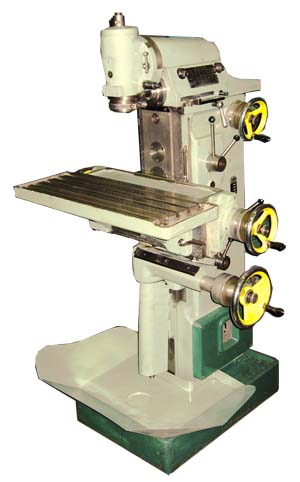

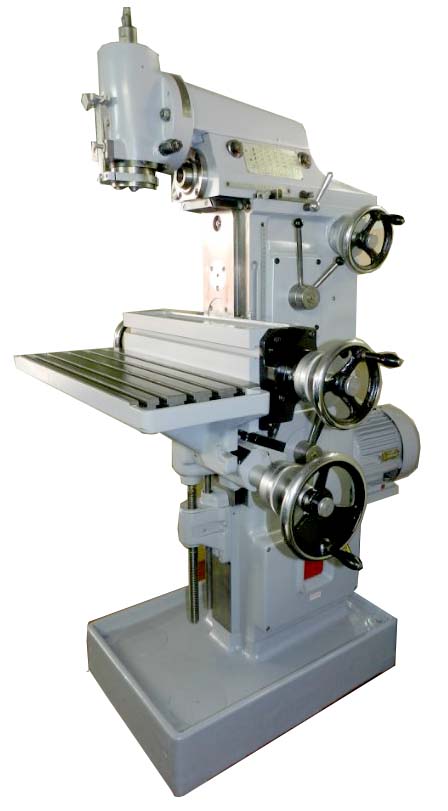

Фото універсального фрезерного верстата ОФ-55

Фото універсального фрезерного верстата оф-55

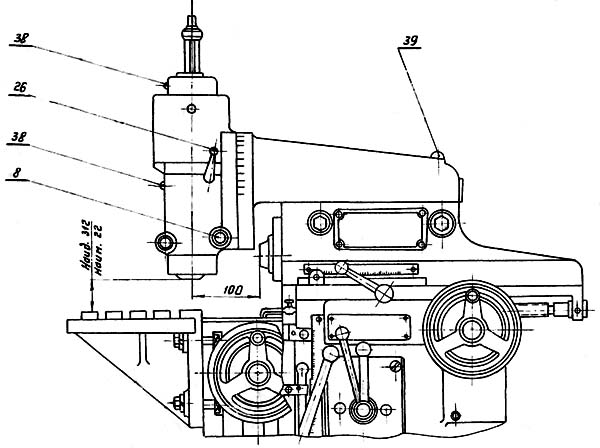

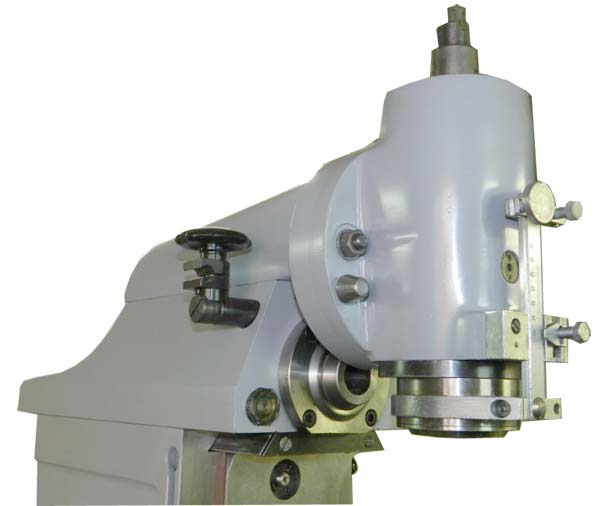

Вертикальная фрезерна головка універсального фрезерного верстата ОФ-55

Вертикальная фрезерна головка універсального фрезерного верстата оф-55

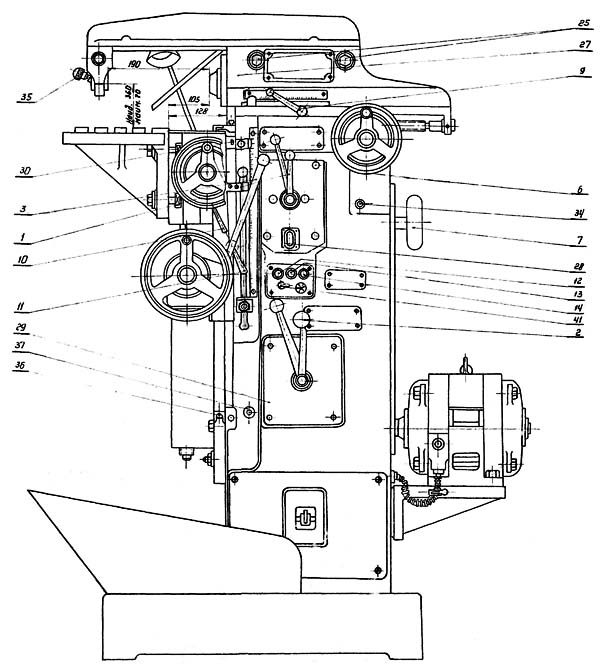

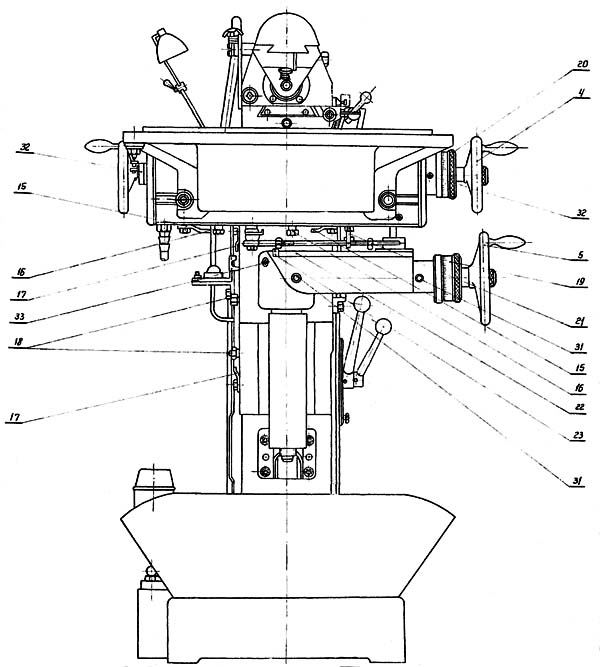

Розташування органів керування консольно-фрезерным верстатом ОФ-55

Розташування органів керування фрезерным верстатом оф-55

Розташування органів керування фрезерным верстатом оф-55

Список органів керування фрезерным верстатом ОФ-55

1. Рукоятка установки числа оборотів шпинделя
2. Рукоятка для установки подач
3. Рукоятка увімкнення і переключения направления подачі стола і суппорта
4. Маховичок ручной подачі стола в горизонтальной плоскости
5. Маховичок ручной подачі стола в вертикальной плоскости
6. Маховичок ручной подачі бабки горизонтального шпинделя
7. Маховичок ручного обертання шестерен коробки швидкостей
8. Квадрат для рукоятки подачі гильзы вертикального шпинделя
9. Рукоятка зажиму шпиндельной бабки
10. Рукоятка зажиму стола на горизонтальных направляючих суппорта
11. Рукоятка зажиму суппорта на вертикальних направляючих станины
12. Кнопка "Стоп". Пакетный выключатель
13. Кнопка "Пуск" на 1000 об/мин
14. Кнопка "Пуск" на 1500 об/мин

41. Выключатель насоса охлаждения

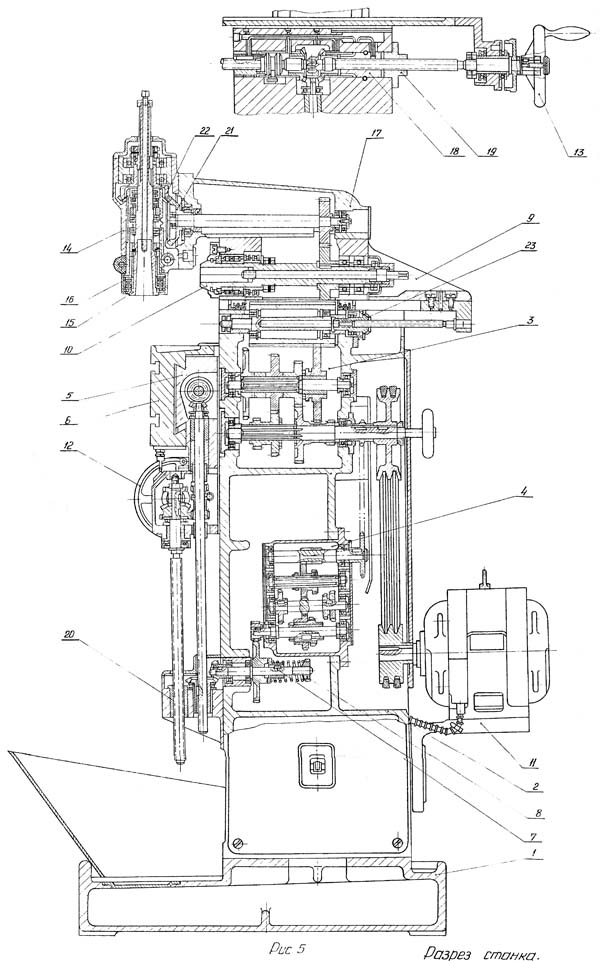

Разрез універсального фрезерного верстата ОФ-55

Разрез універсального фрезерного верстата оф-55

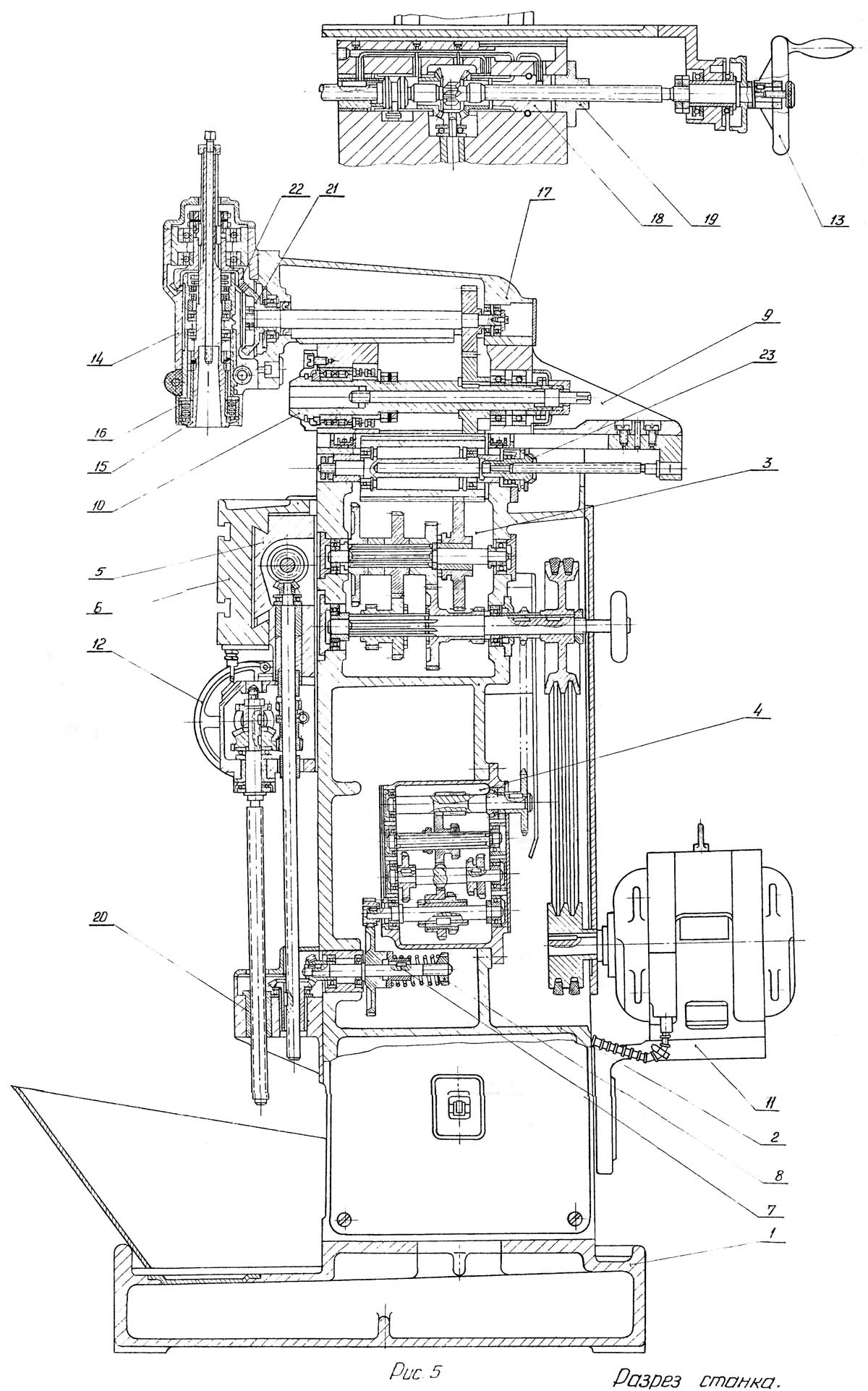

Разрез універсального фрезерного верстата ОФ-55. Увеличенный чертеж

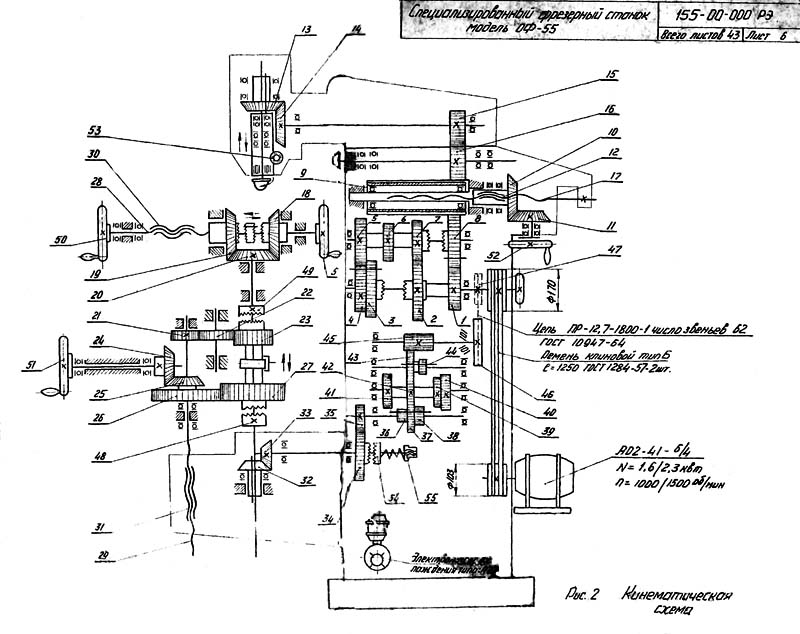

Схема кінематична універсального фрезерного верстата ОФ-55

Кінематична схема фрезерного верстата оф-55

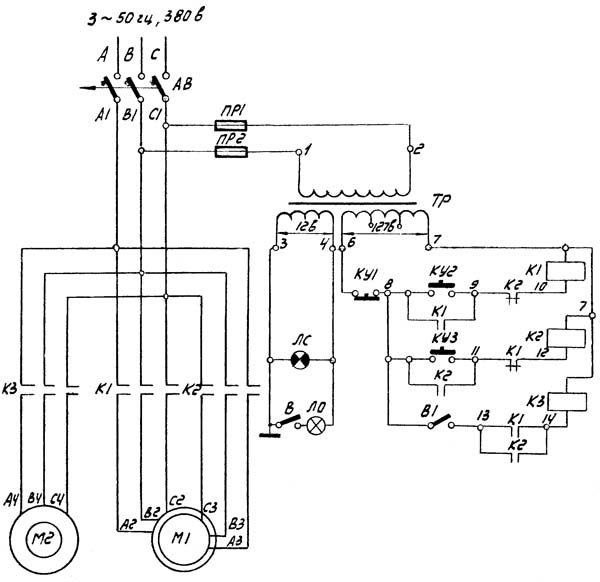

Схема електрична фрезерного верстата ОФ-55

Електрична схема фрезерного верстата оф-55

ОФ-55 Верстат фрезерный універсальний підвищеної точності. Відеоролик.

Технічні характеристики фрезерного верстата ОФ-55

Наименование параметра	СФ676	ОФ-55	СФ-67	УФ-300с	УФ-9
Основні параметри верстата
Класс точності по ГОСТ 8-82	Н	П	Н	Н	Н
Розміри вертикального стола, мм	250 х 630	195 х 550	195 х 550	195 х 550	195 х 550
Розміри горизонтального (углового) стола, мм	250 х 800	260 х 630	200 х 630	215 х 600
Максимальная масса обрабатываемой детали, кг	100
Наибольшее расстояние от рабочей поверхности вертикального (основного) стола до торца шпинделя, мм		105	105	105	105
Наибольшее расстояние от рабочей поверхности вертикального стола до вертикальних направляючих, мм		128	128	130	130
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм	80..460	70..360	70..360	68..358	68..358
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..380	22..312
Наибольший вылет оси вертикального шпинделя, мм	125..375	100
Наибольший продольный ход стола (X), мм	450	250	250	250	250
Наибольший поперечний ход шпиндельной бабки (Y), мм	300	150	150	150	150
Наибольший вертикальний стола (Z), мм	380	290	290	290	290
Горизонтальный шпиндель верстата
Частота обертання горизонтального шпинделя, об/мин	50..1630	42..2150	95..1650	125..1220	125..1220
Количество швидкостей шпинделей	16	12	6	6	6
Перемещение шпинделя на одно деление лимба, мм		0,025	0,025	0,025	0,025
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	148
Конус горизонтального і вертикального шпинделей	40АТ5	Морзе 4	Морзе 4	Морзе 4	Морзе 4
Вертикальная шпиндельна головка
Частота обертання вертикального шпинделя, об/мин	63..2040	55..2450	-	189..1830	188..1830
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	120		-
Наибольшее осевое перемещение вертикального шпинделя, мм	80	60	-	70	70
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90°	±45°	-	±45°	±45°
Конус вертикального шпинделя	40АТ5	Морзе 4	-	Морзе 4	Морзе 4
Подачи стола
Пределы продольных і вертикальних подач стола (X, Z), мм/мин	13..395	10..380	17,5..178	19,7..156 (сменн. колеса)	19,7..156 (сменн. колеса)
Ускоренный ход стола, мм/мин	935	935		-	-
Перемещение стола продольное на одно деление лимба, мм		0,025	0,025
Перемещение суппорта стола вертикальное на одно деление лимба, мм		0,025	0,025	0,025	0,025
Количество подач стола	16	12	6	1 (сменн. колеса)	1 (сменн. колеса)
Наибольшее усилие подач стола, Н	5000
Електроустаткування і привід верстата
Електродвигун головного привода, кВт (об/мин)	3	1,6/ 2,3 (1000/1500)	2,2 (1430)	1,7 (1420)	1,5 (1440)
Електродвигун приводу насоса охлаждения, кВт	0,12	0,12 (1800)	0,12 (1800)	0,12 (1800)	0,12 (1800)
Суммарная мощность електродвигателей, кВт	3,12	1,12
Габарит і масса верстата
Габарити верстата (длина х ширина х высота), мм	1200 х 1240 х 1780	1150 х 1100 х 1600	1150 х 1100 х 1600	1100 х 1130 х 1400	1100 х 1130 х 1400
Масса верстата, кг	1050	900	550	865	865
