С-30 Верстат свердлильний настільний високооборотний
Схеми, опис, характеристики

Відомості про виробника свердлувального настільного верстата С-30

Верстат свердлильний високооборотний настільний випускав Володимирський верстатобудівний завод «Техніка» (Володимирський завод прецизійного обладнання «Техніка») , заснований в 1935 році.

С-30 Свердлильний настільний верстат високооборотний. Призначення та сфера застосування

Свердлильний настільний високооборотний верстат С-30 призначений для свердління отворів діаметром від 0,2 до 2 мм в деталях зі сталі, чавуну та кольорових сплавів.

Обробку отворів з Ø 0,2 до Ø 1 мм проводити свердлами ГОСТ 8034-67.

Принцип роботи та особливості конструкції верстата С-30

Робочий стіл верстата С-30 піднімається і опускається на 100 мм рейковою передачею, потім фіксується сухарями через гвинт.

Шпиндель переміщається крізь систему важелів на 25 мм.

Для вибірки осьового зазору у шпинделі встановлена ​​пружина.

Перемикання швидкості шпинделя здійснюється перемиканням обмоток електродвигуна ВУЛ-052 на 250 Вт.

С-30 Загальний вигляд свердлильного настільного верстата

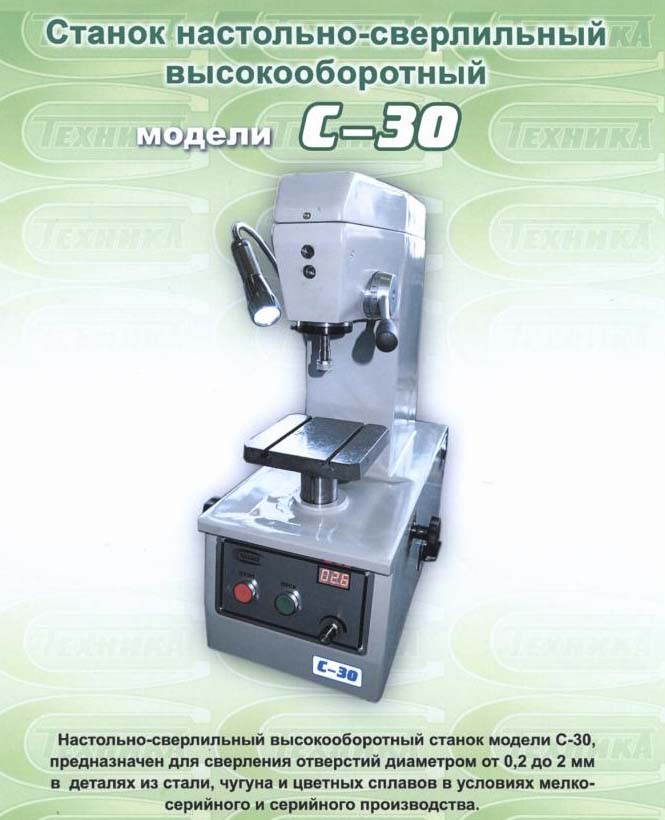

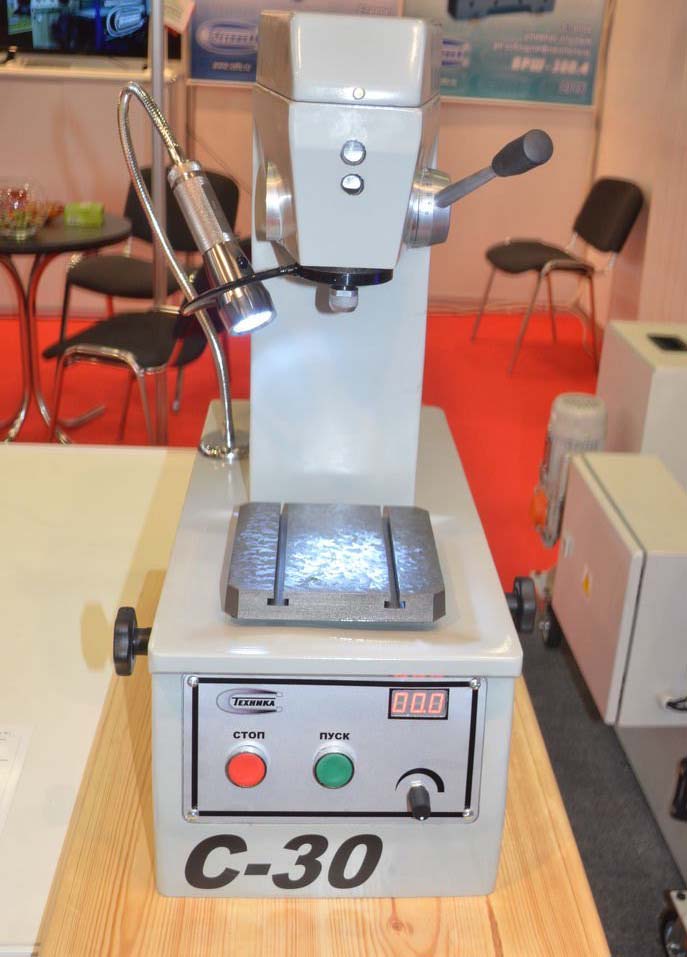

Фото свердлильного настільного верстата С-30

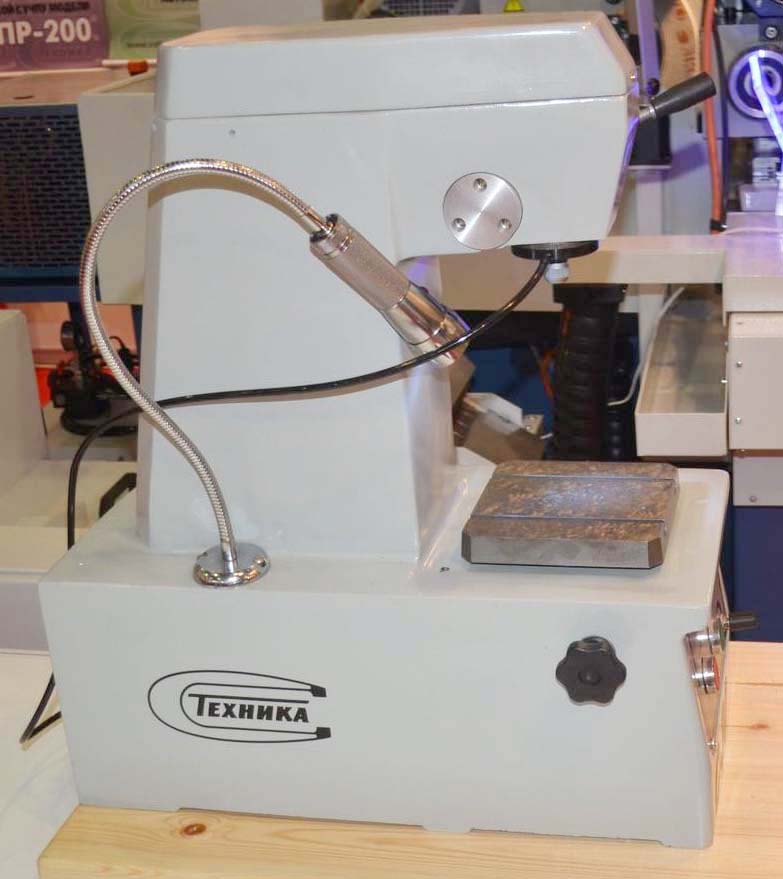

Фото свердлильного настільного верстата С-30

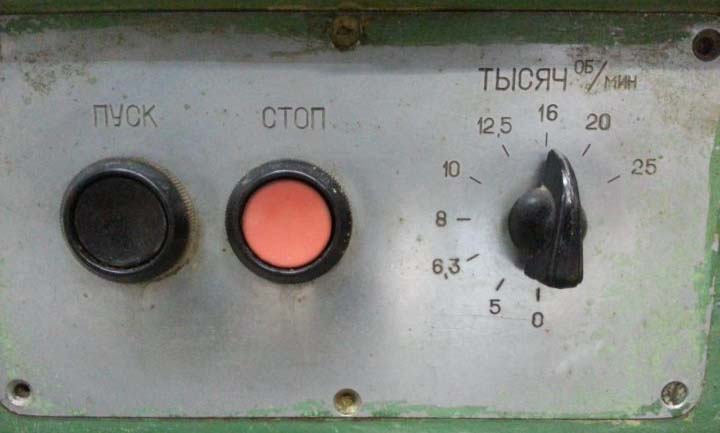

Фото свердлильного настільного верстата С-30

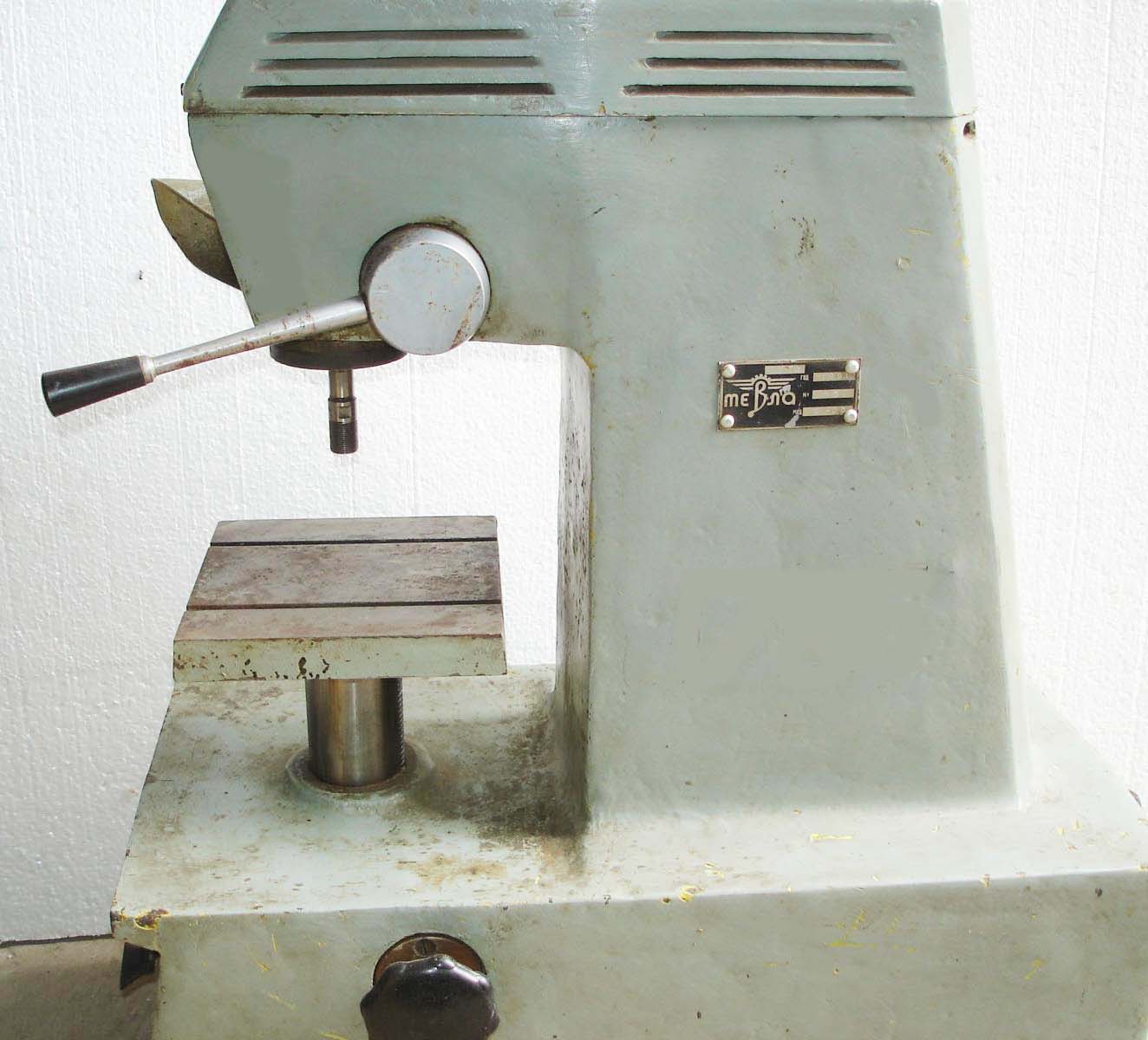

Фото свердлильного настільного верстата С-30

Фото свердлильного настільного верстата С-30

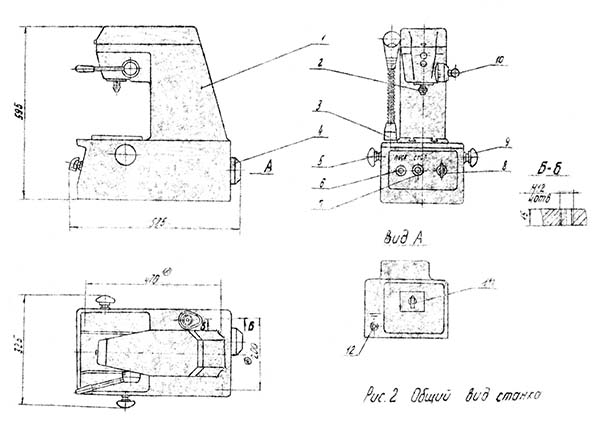

С-30 Розташування основних вузлів сверлильного настільного верстата

С-30 Розташування основних вузлів сверлильного настільного верстата

С-30 Розташування основних вузлів сверлильного настільного верстата. Дивитись у збільшеному масштабі

Cклад сверлильного настільного верстата С-30

1. Корпус - 429-00-062;
2. Узел шпинделя - 429-01-000;
3. Светильник - 426-02-000;
4. Панель з електрообладнанням - 429-04-000.

Список органів керування

5. Маховичок зажиму стола
6. Кнопка "Пуск"
7. Кнопка "Стоп"
8. Переключатель задания частоти обертання шпинделя
9. Маховичок подъема-опускания стола
10. Рукоятка подачі шпинделя
11. Переключатель вкючения штатного напряжения

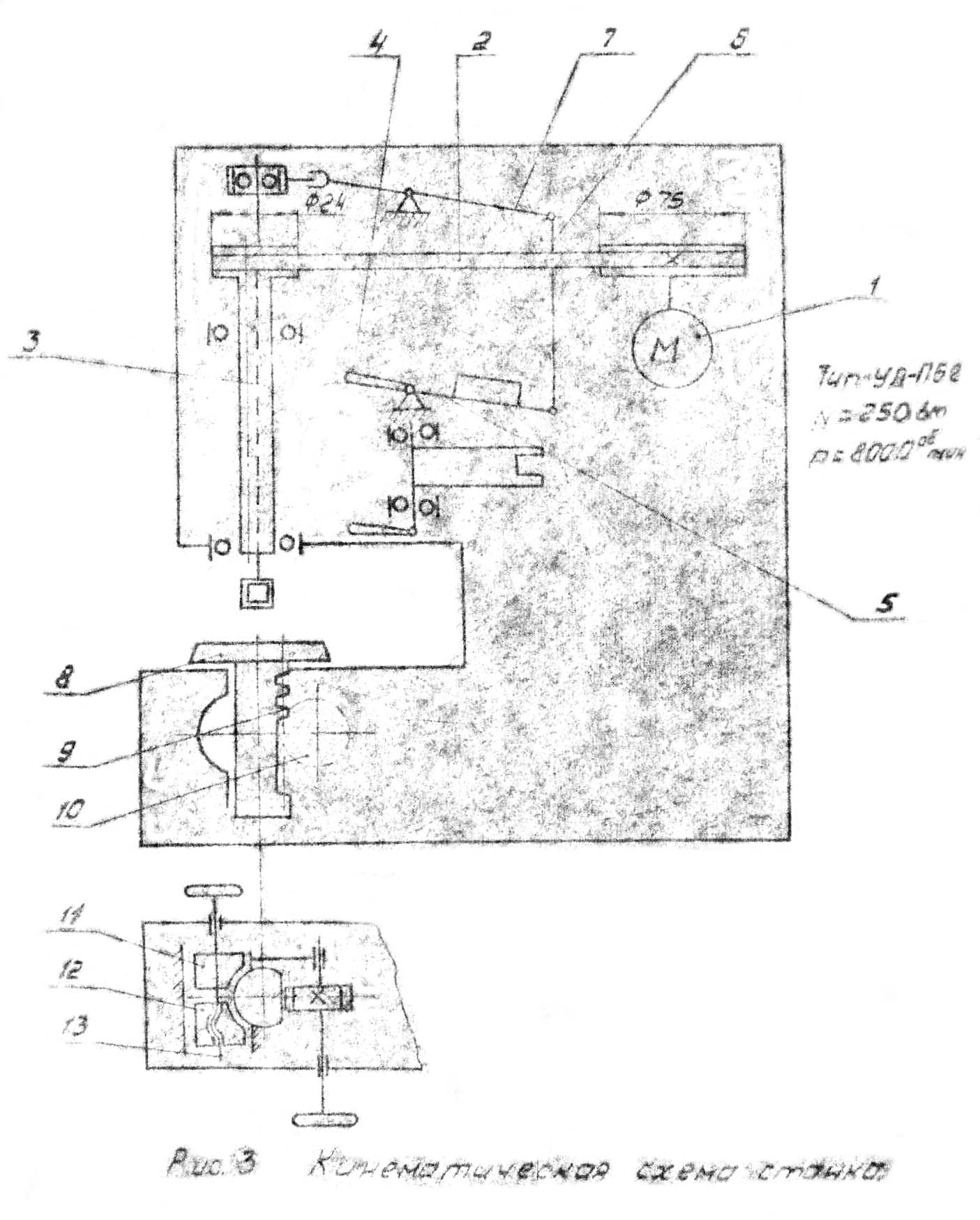

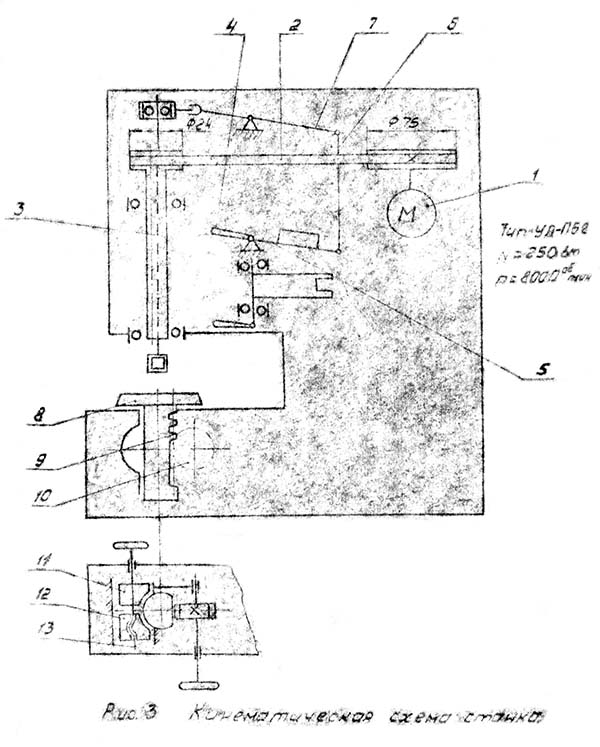

С-30 Кінематична схема сверлильного настільного верстата

Кінематична схема сверлильного настільного верстата С-30

Кінематична схема сверлильного настільного верстата С-30. Дивитись у збільшеному масштабі

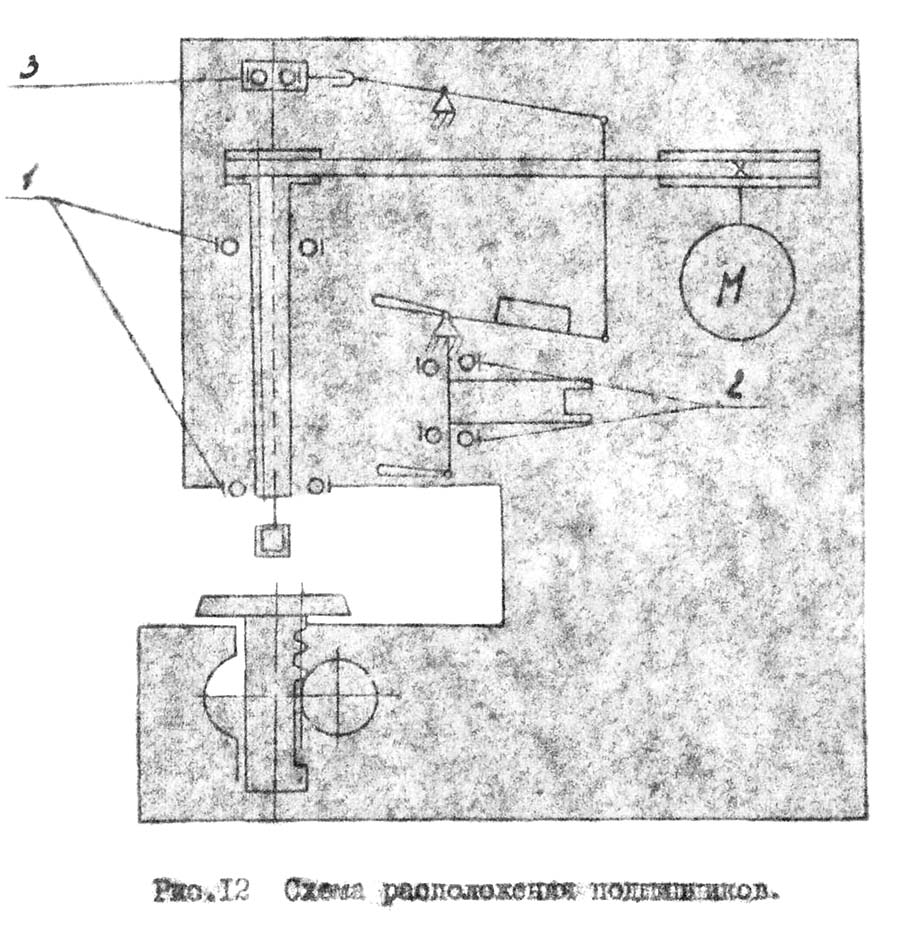

С-30 Схема розположення підшибників сверлильного настільного верстата

Схема розположення підшибників сверлильного настільного верстата С-30

Схема розположення підшибників сверлильного настільного верстата С-30. Дивитись у збільшеному масштабі

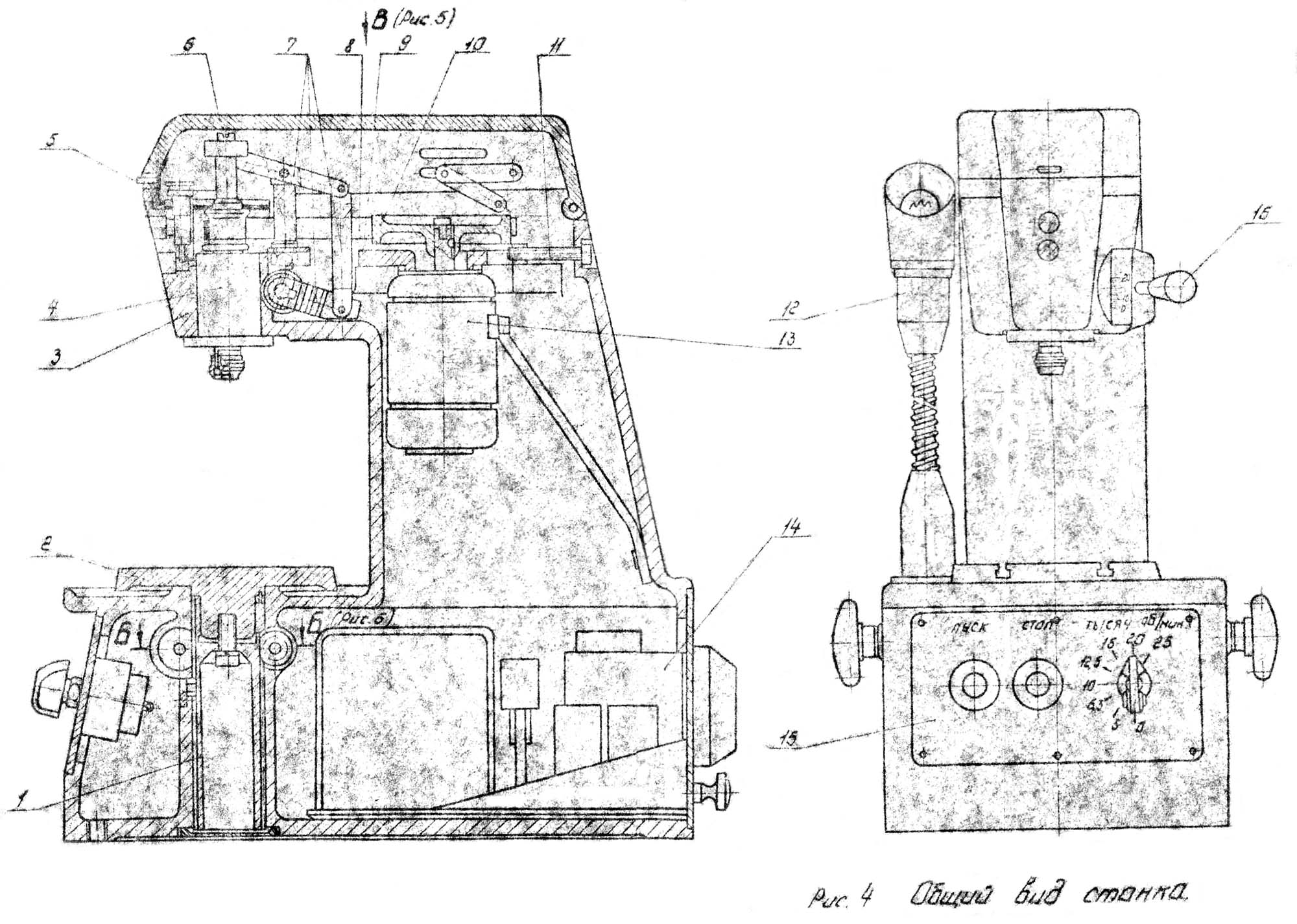

Конструкція сверлильного настільного верстата С-30

Конструкція сверлильного настільного верстата С-30. Дивитись у збільшеному масштабі

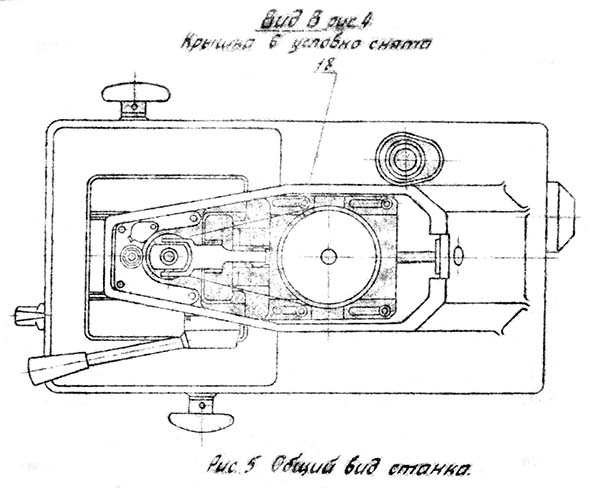

Вид сверху настільного верстата С-30

Вид сверху настільного верстата С-30. Дивитись у збільшеному масштабі

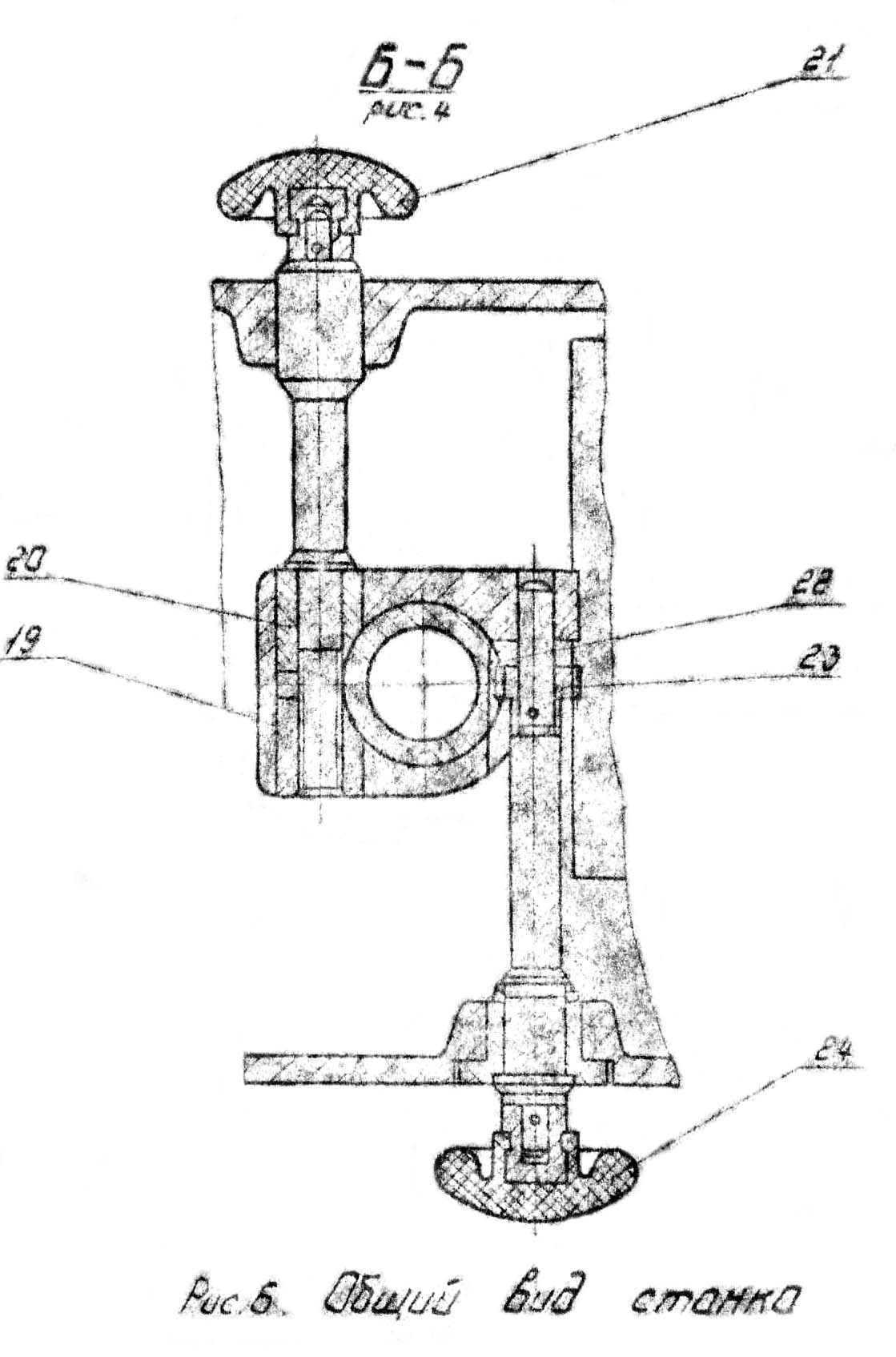

Механізм подъема і зажиму робочого стола сверлильного настільного верстата С-30

Механізм подъема і зажиму робочого стола сверлильного настільного верстата С-30. Дивитись у збільшеному масштабі

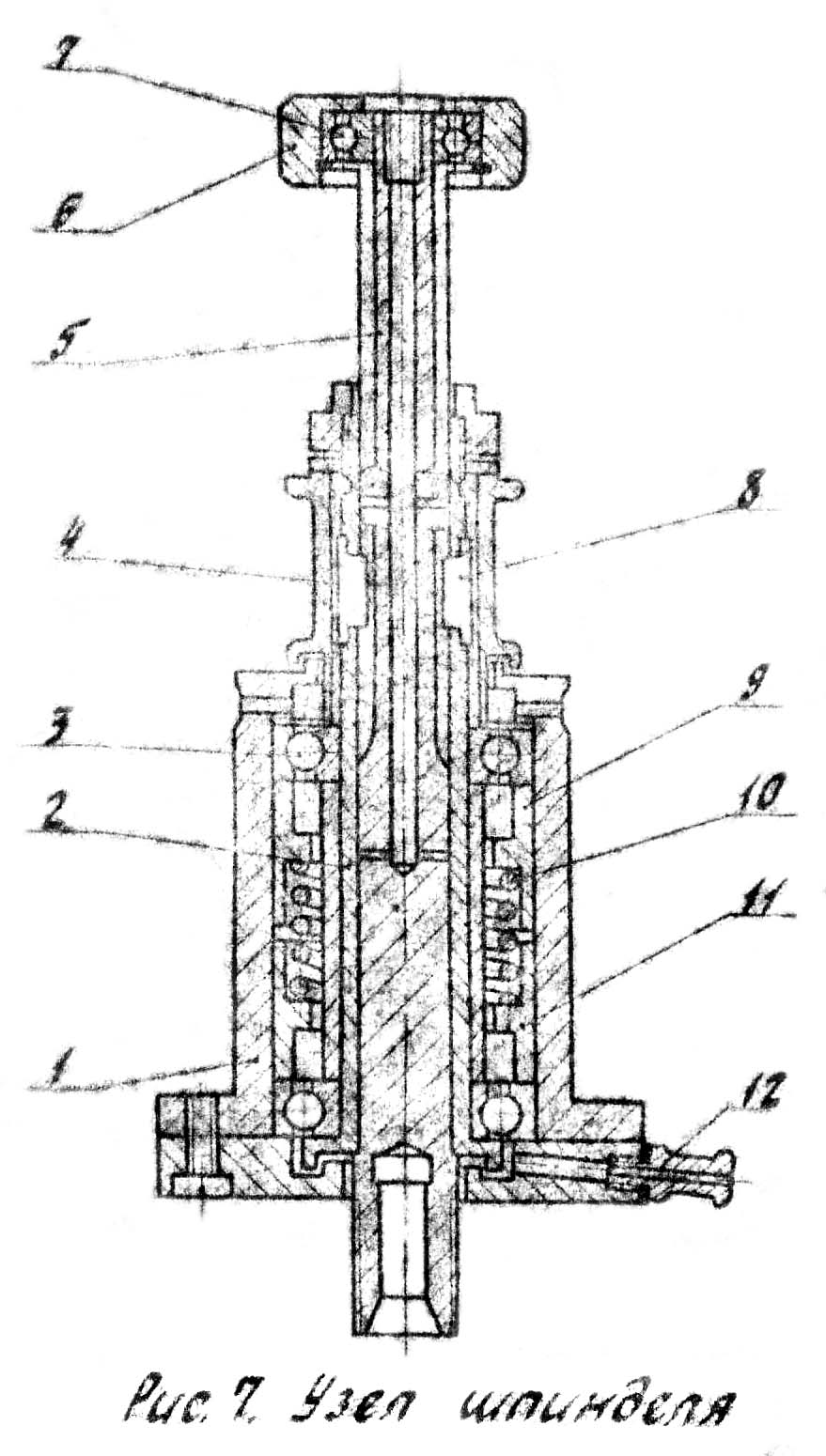

Шпиндель сверлильного настільного верстата С-30

Шпиндель сверлильного настільного верстата С-30. Дивитись у збільшеному масштабі

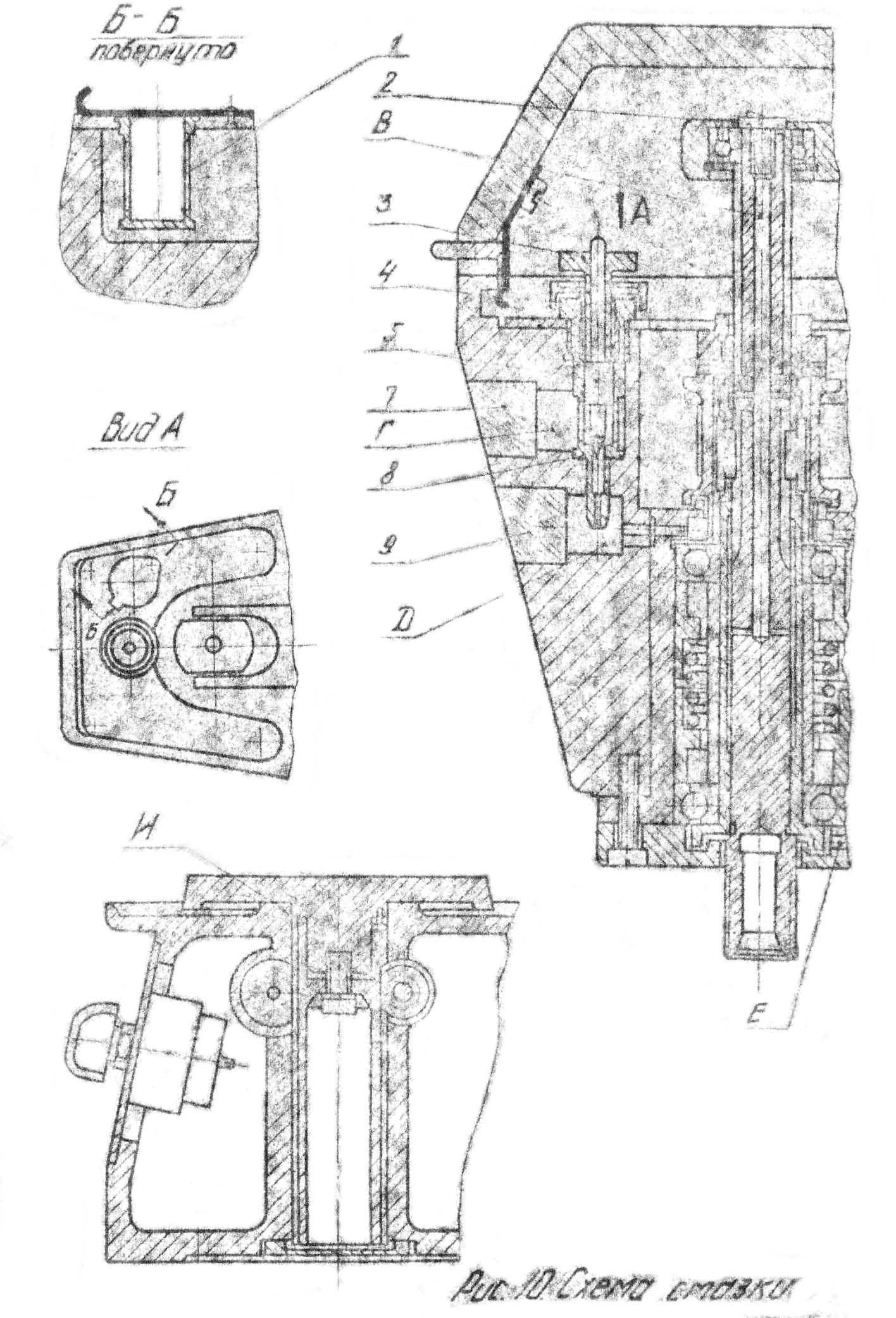

Смазка сверлильного настільного верстата С-30

Смазка сверлильного настільного верстата С-30. Дивитись у збільшеному масштабі

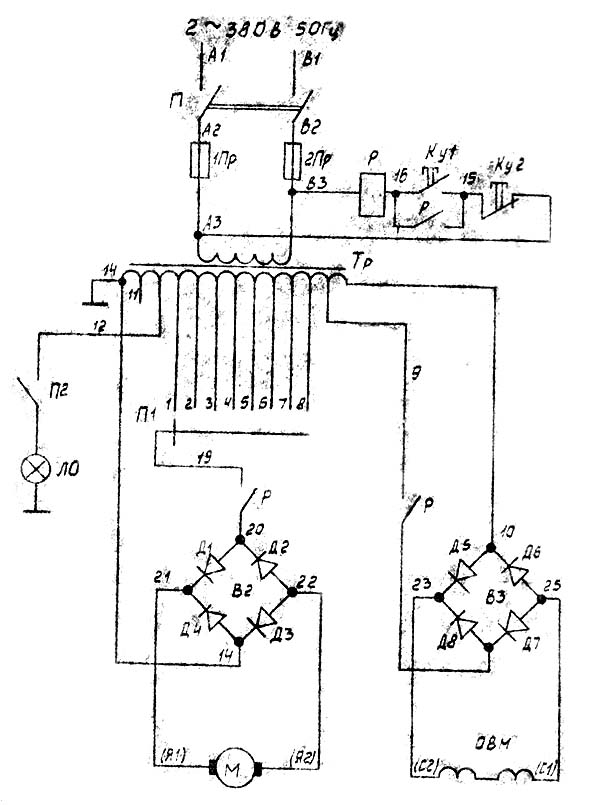

С-30 Електрична схема сверлильного настільного верстата

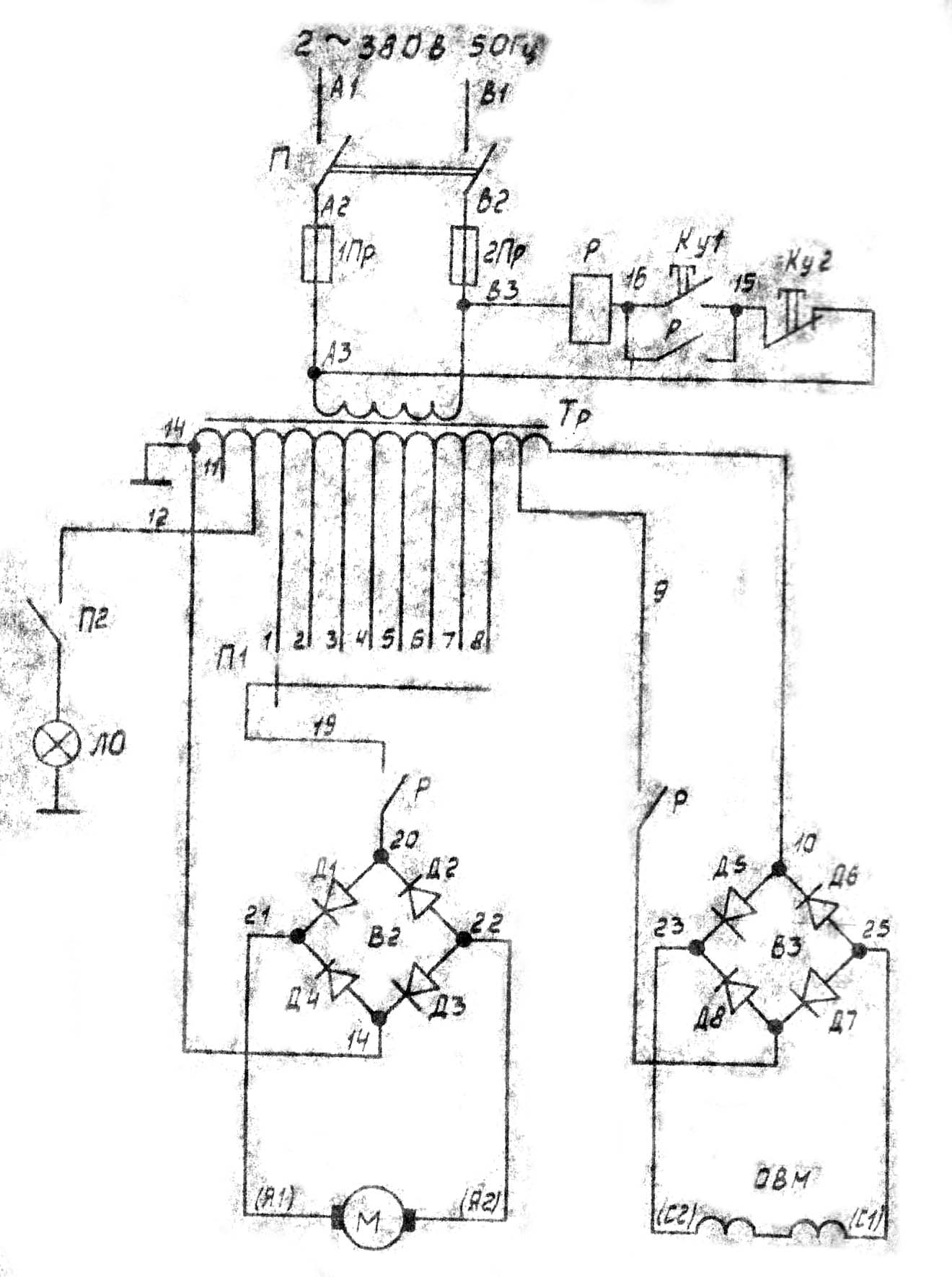

Електрична схема сверлильного настільного верстата С-30

Електрична схема сверлильного настільного верстата С-30. Дивитись у збільшеному масштабі

Короткий опис вузлів сверлильного настільного верстата С-30

Технічні характеристики сверлильного настільного верстата С-30

Наименование параметра	С-30	2г103п	С-106
Основні параметри верстата
Наибольший условный диаметр сверления, мм	0,2..2	3	3
Наименьшее і наибольшее расстояние от торца шпинделя до стола	65..190	45..160	85
Расстояние от оси вертикального шпинделя до направляючих стойки (вылет), мм	110	110	140
Рабочий стол
Розміри рабочей поверхности стола, мм	150 х 150	140 х 140	150 х 150
Наибольшее вертикальное перемещение стола, мм	100	-	-
Число Т-образных пазов Розміри Т-образных пазов	2	1	2
Шпиндель
Наибольшее перемещение шпиндельной головки по колонне, мм	-
Ход гильзы шпинделя, мм	25	40	40
Частота обертання шпинделя, об/мин	5000..30000	2500..16000	2800..16800
Количество швидкостей шпинделя	8	5	6
Конус шпинделя	29°30` под цангу	29° под цангу	В10
Размер цанг, мм	Ø1..Ø2 через 0,2
Привод
Електродвигун привода, Вт (об/мин)	250 (8000)	180 (2800)	180 (2800)
Габарит і масса верстата
Габарити верстата (длина ширина высота), мм	585 х 325 х 595	450 х 225 х 480	490 х 230 х 370
Масса верстата, кг	85	50	32
