КР-450 Верстат координатно-розточувальний двостоєчний
Схеми, опис, характеристики

Відомості про виробника координатно-розточувального верстата КР-450

Верстат координатно-розточувальної моделі КР-450 випускав Володимирський завод прецизійного обладнання , заснований у 1935 році.

та Куйбишевський завод координатно-розточувальних верстатів , заснований у 1963 році.

КР-450 Верстат координатно-розточувальної двостоєчної підвищеної точності. Призначення та сфера застосування

Координатно-розточувальний верстат КР-450 вироблявся з 1945 року.

Розточувальний верстат КР-450 призначений для обробки отворів у тих випадках, коли відстань між осями повинна бути витримана з високою точністю 0,006 мм.

На верстаті КР-450 можна проводити розмітку та обробку фасонних контурів.

Верстат КР-450 може бути використаний як високоточна вимірювальна машина.

Принцип роботи та особливості конструкції верстата КР-450

Для обробки отворів, заданих у полярній системі координат, верстат забезпечений круглим та універсальними столами. Універсальний стіл дає можливість проводити обробку похилих отворів та площин. Похибка у виконанні двох отворів:

• а) під будь-яким центральним кутом не більше 1 хв
• б) під будь-яким кутом нахилу не більше 1,5 хв

Різне допоміжне приладдя, що додається до верстата КР-450 , розширюють його експлуатаційні можливості.

КР-450 Загальний вигляд координатно-розточувального верстата

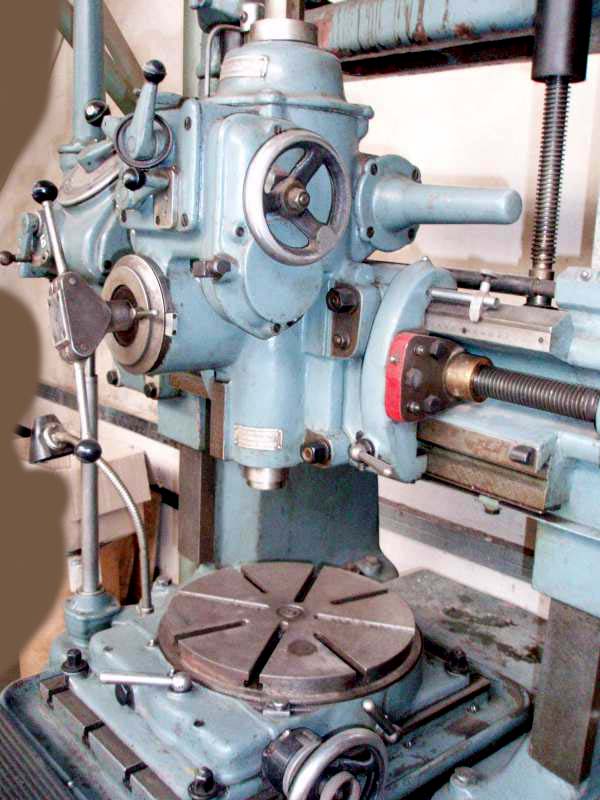

Фото координатно-розточувального верстата КР-450

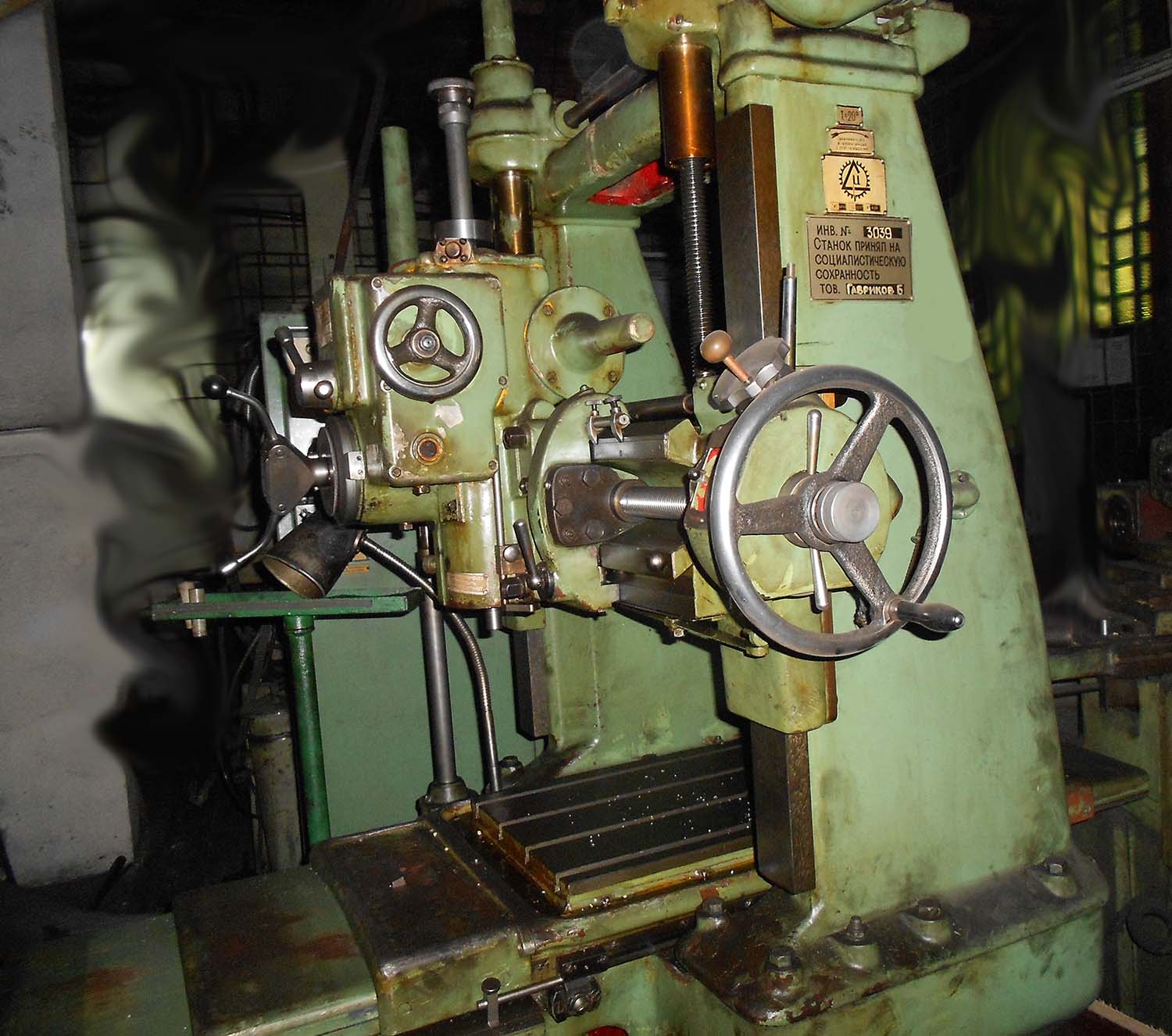

Фото координатно-розточувального верстата КР-450

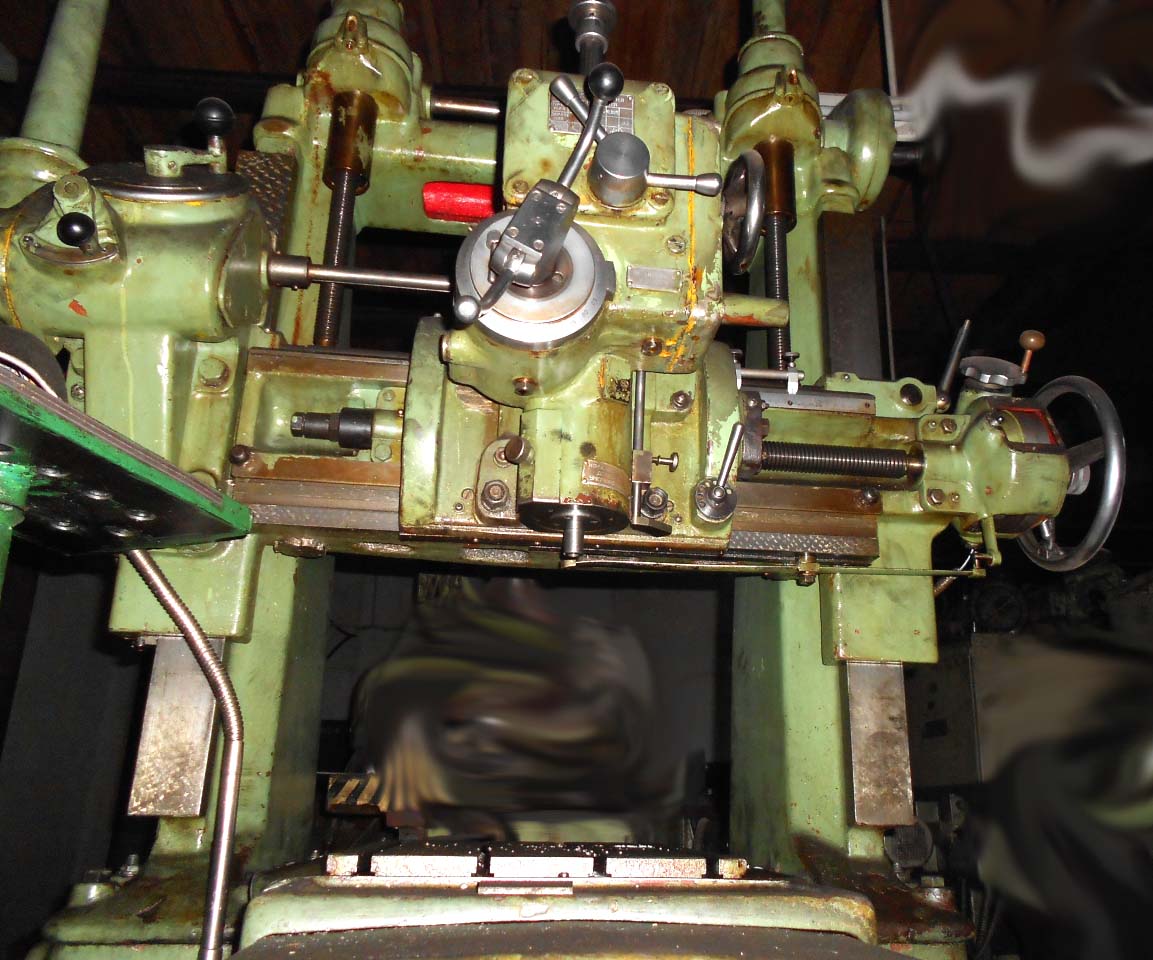

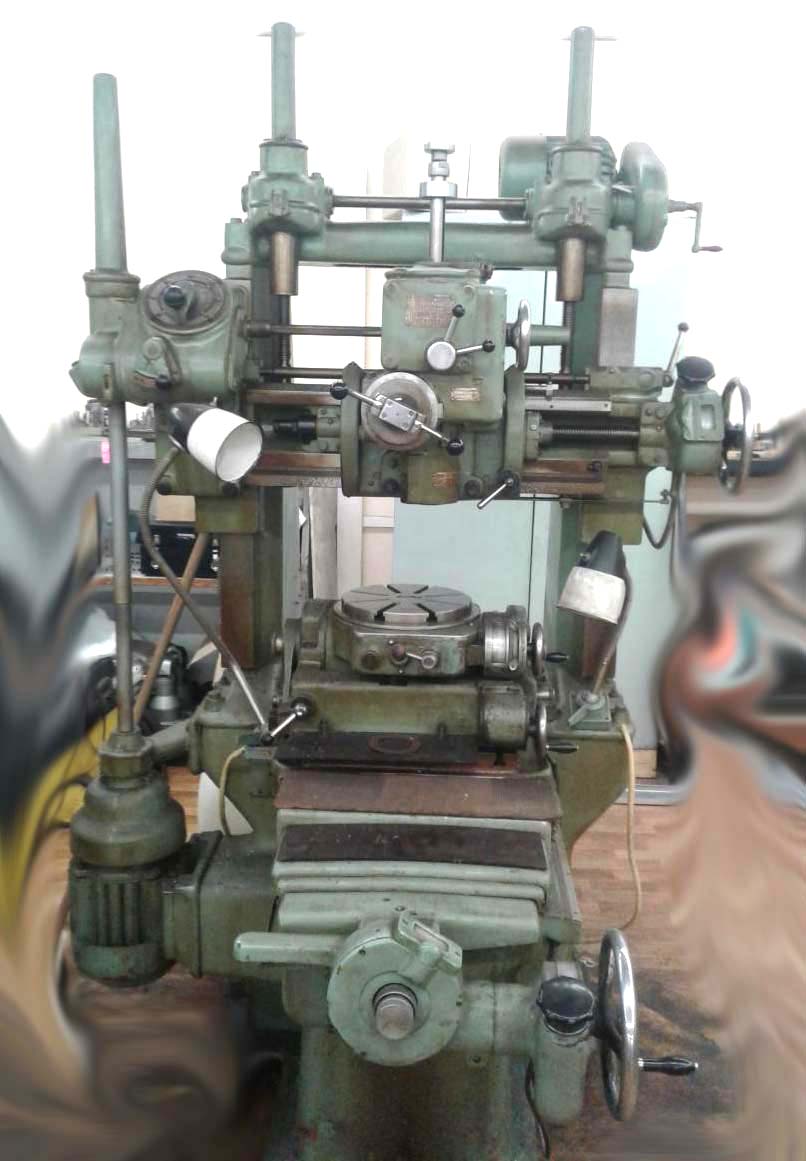

Фото координатно-розточувального верстата КР-450. Завантажити у збільшеному масштабі

Фото координатно-розточувального верстата КР-450

Фото координатно-розточувального верстата КР-450. Завантажити у збільшеному масштабі

Фото координатно-розточувального верстата КР-450

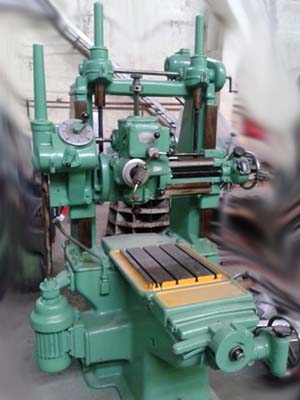

Фото координатно-розточувального верстата КР-450. Завантажити у збільшеному масштабі

КР-450 Розташування органів керування координатно-розточувальним верстатом

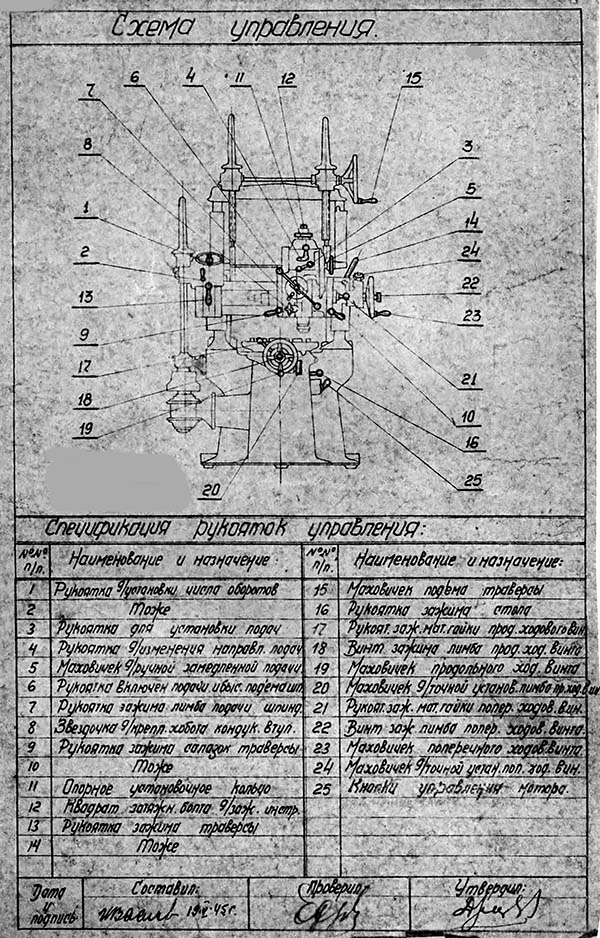

Розташування органів керування верстатом КР-450

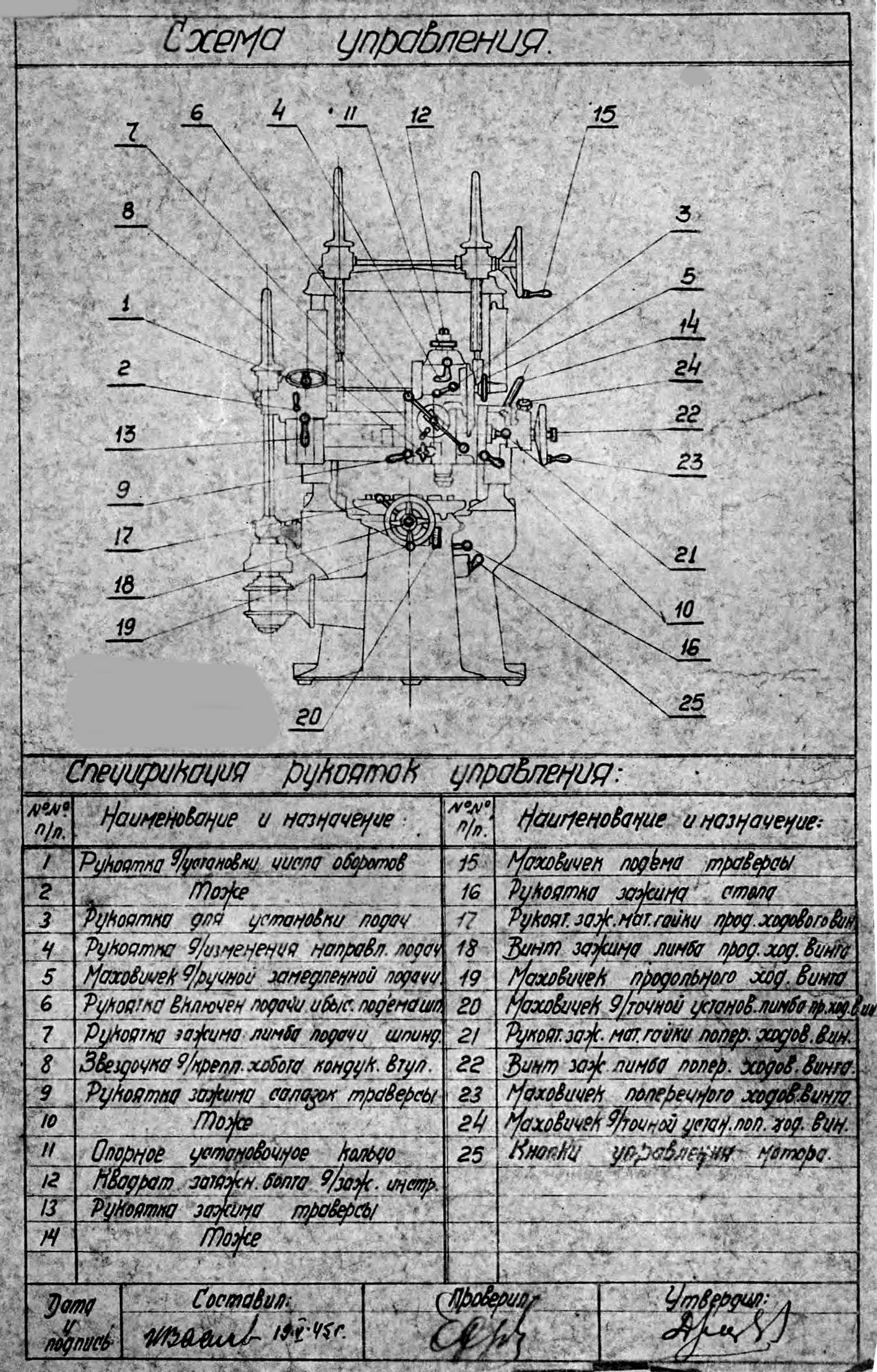

Розташування органів керування верстатом КР-450. Завантажити у збільшеному масштабі

Схема кінематична координатно-розточувального верстата КР-450

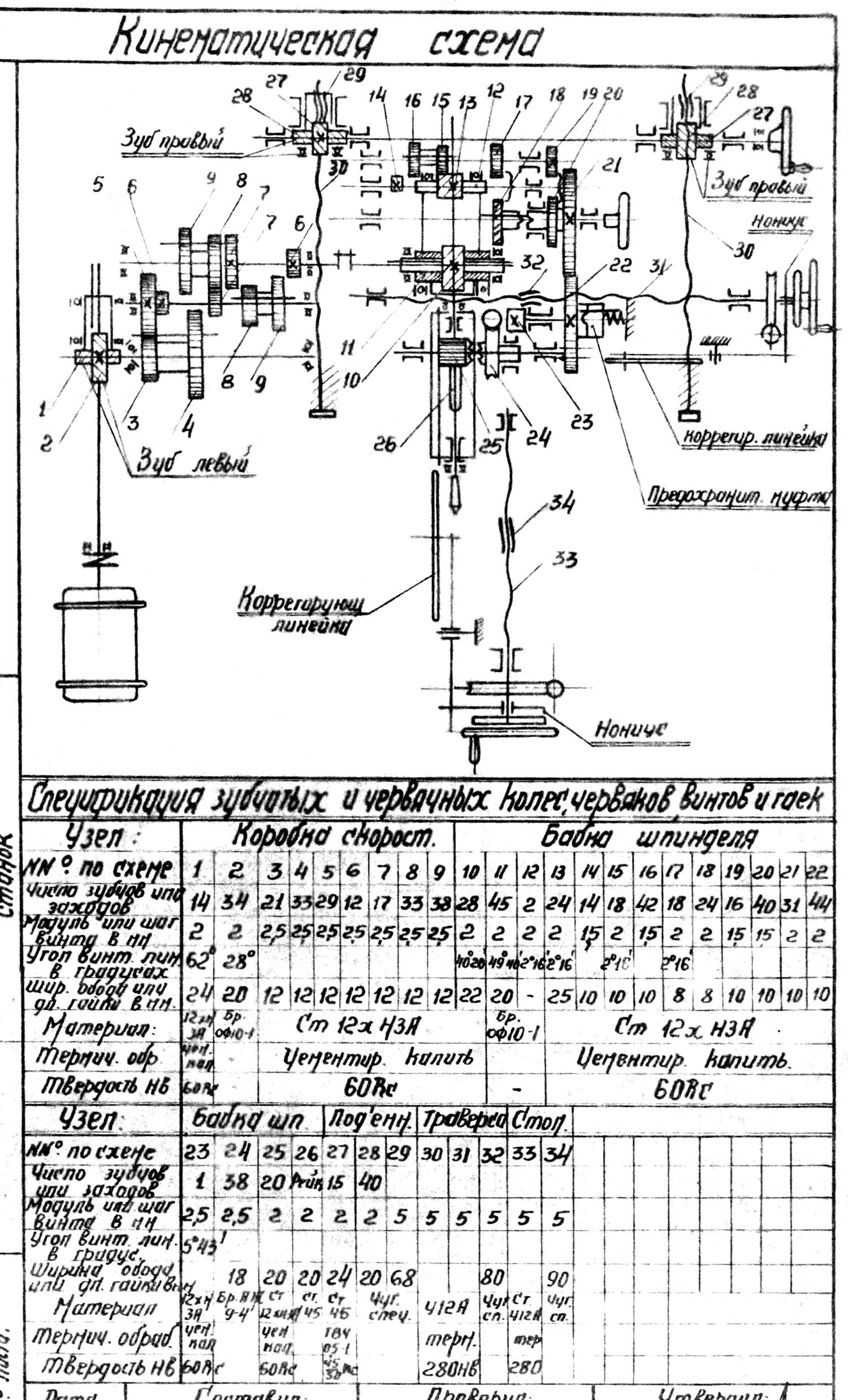

Кінематична схема координатно-розточувального верстата КР-450

Кінематична схема координатно-розточувального верстата КР-450. Завантажити у збільшеному масштабі

Технічні характеристики координатно-розточувального верстата КР-450

Найменування параметру	КР-450
Основні параметри верстата
Клас точності (Н, П, В, А, С)	П
Робоча поверхня столу, мм	380 x 520
Найбільше переміщення столу подовжньо (X), мм	450
Найбільше поперечне переміщення шпиндельної бабки (Y), мм	300
Найбільше вертикальне переміщення пінолі шпинделя (Z), мм	120
Найбільше вертикальне настановне переміщення траверси, мм	390
Найменша та найбільша відстань від торця шпинделя до столу, мм	150..540
Найбільший діаметр свердління сталі 45, мм	25
Найбільший діаметр розточування в сталі 45, мм	100
Найбільша маса виробу, що обробляється, кг	300
Робочий стіл
Розмір прискореного переміщення столу, мм/хв.	ні
Межі робочих подач столу при фрезеруванні, мм/хв.	ні
Межі повільних подач столу при фрезеруванні, мм/хв.	ні
Переміщення столу на один поділ лімба, мм	0,01
Переміщення столу на один оберт лімба, мм	5
Переміщення столу на один поділ ноніуса, мм	0,001
Шпиндельна бабка. Шпіндель
Частота обертання шпинделя, об/хв (східців)	55,90,340,550 150,240,910,1500 (8)
Швидкість настановних (прискорених) переміщень шпиндельних головок, мм/хв.	ні
Внутрішній конус шпинделя (внутрішній конус)	Морзе 2
Межі робочих подач гільзи вертикального шпинделя та столу, мм/об.
