КШ-600 Верстат круглошліфувальний прецизійний
Схеми, опис, характеристики

Відомості про виробника круглошліфувального верстата напівавтомата КШ-600

Верстат круглошліфувальний напівавтомат КШ-600 випускається підприємством Володимирський верстатобудівний завод "Техніка" (Володимирський завод прецизійного обладнання "Техніка") , заснований у 1935 році.

В даний час завод виготовляє фрезерні верстати з УЦІ та ЧПУ під найменуванням ФС-300, ФС-300-01, ФС-300-02 CNC та ФС-400.

КШ-600 Верстат круглошліфувальний надвисокої точності з напівавтоматичним циклом роботи. Призначення та сфера застосування

Прецизійний круглошліфувальний верстат КШ-600 призначений для зовнішнього та внутрішнього шліфування циліндричних, конічних та торцевих поверхонь круглих деталей, що вимагають особливо високої точності розмірів у ручному та напівавтоматичному циклах в умовах одиничного та дрібносерійного виробництва.

На шліфувальному верстаті КШ-600 деталі, що обробляються, встановлюються в центрах, трикулачковому патроні, на планшайбі або цангах.

Напівавтоматичний цикл роботи забезпечує сучасна елементна база із командоконтролером фірми "SIEMENS".

Принцип роботи та особливості конструкції верстата КШ-600

• Особливо високий клас точності «С» (найвищий за ГОСТ), з параметрами обробки до десятих часток мікрона.
• Підтримка великого діапазону швидкостей переміщення шліфувальної бабки та столу, у тому числі мінімальних (до 0,05 мм/хв), що дозволяє шліфувати особливо в'язкі та тендітні матеріали.
• Шпинделі шліфувальної бабки та бабки вироби та змонтовані на гідродинамічних опорах, що забезпечує підвищення точності обертання шпинделів та збільшення терміну служби вузлів.
• Частотно-регульований привід забезпечує шліфувальні шпинделі плавною зміною чисел обертів.
• Шпиндель задньої бабки змонтований на беззорому підшипнику кочення лінійного переміщення, що дозволяє підвищити жорсткість установки деталей у центрах та підвищити точність обробки.
• Застосування по двох координатах синхронних лінійних електродвигунів, що охолоджуються, в комплекті з частотно-регульованим приводом забезпечує виключення механічних і гідравлічних пристроїв з приводу подачі і, відповідно, високу динаміку, жорсткість, точність і надійність за рахунок виключення проміжних елементів класичного приводу, при цьому зменшується кількість необхідної оснастки .
• Наявність відлікових лінійних фотоімпульсних перетворювачів за двома координатами, які дозволяють контролювати лінійні переміщення з точністю 0,1 мкм. У корпус перетворювачів підводиться очищене і осушене стиснене повітря, яке унеможливлює влучення шкідливих речовин і дозволяє збільшити надійність його роботи.
• Переміщення координат "X" і "Z" в ручному режимі керуватматися від окремих електронних маховиків, у циклах - від контролера.

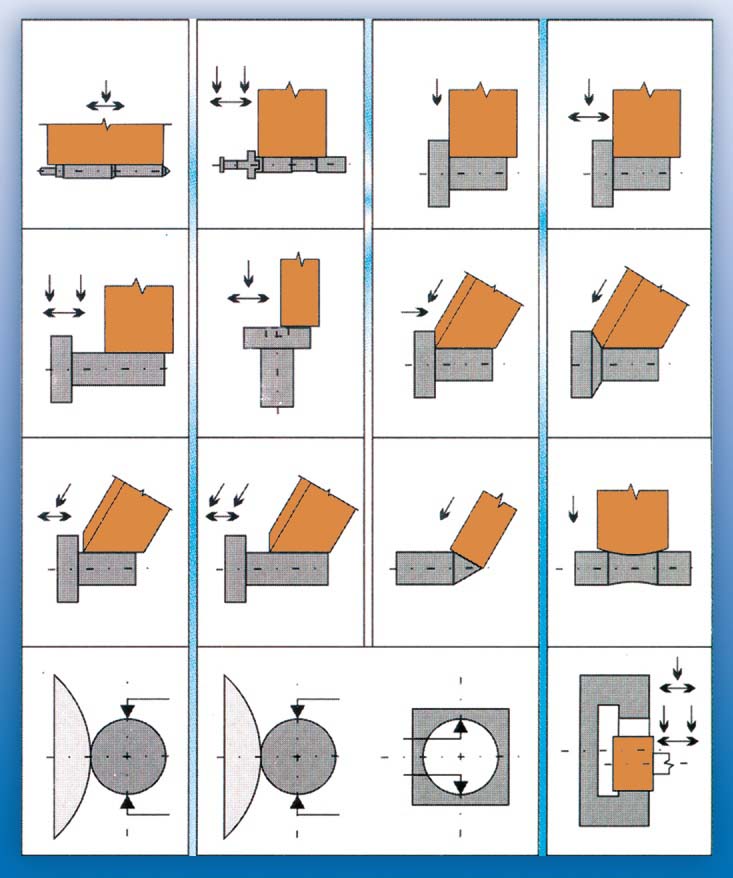

• Цикли шліфування вибираються на інформаційній панелі, при цьому відображається індивідуальне вікно циклу, в якому задаються параметри.
• Наявність інформаційної панелі, що відображає поточні параметри, що задаються.

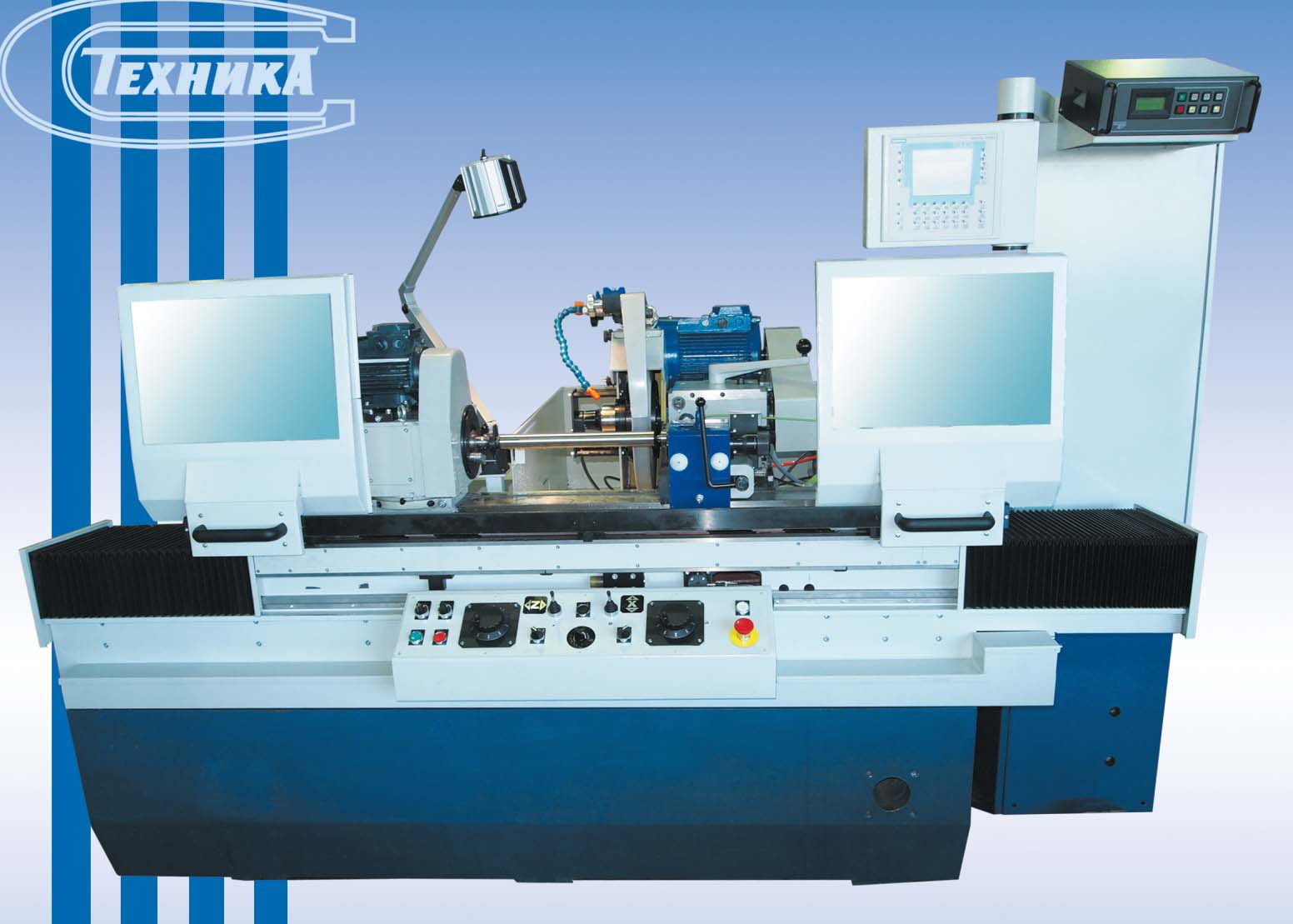

Фото прецизійного круглошліфувального верстата КШ-600

Фото прецизійного круглошліфувального верстата КШ-600

Фото прецизійного круглошліфувального верстата КШ-600. Завантажити у збільшеному масштабі

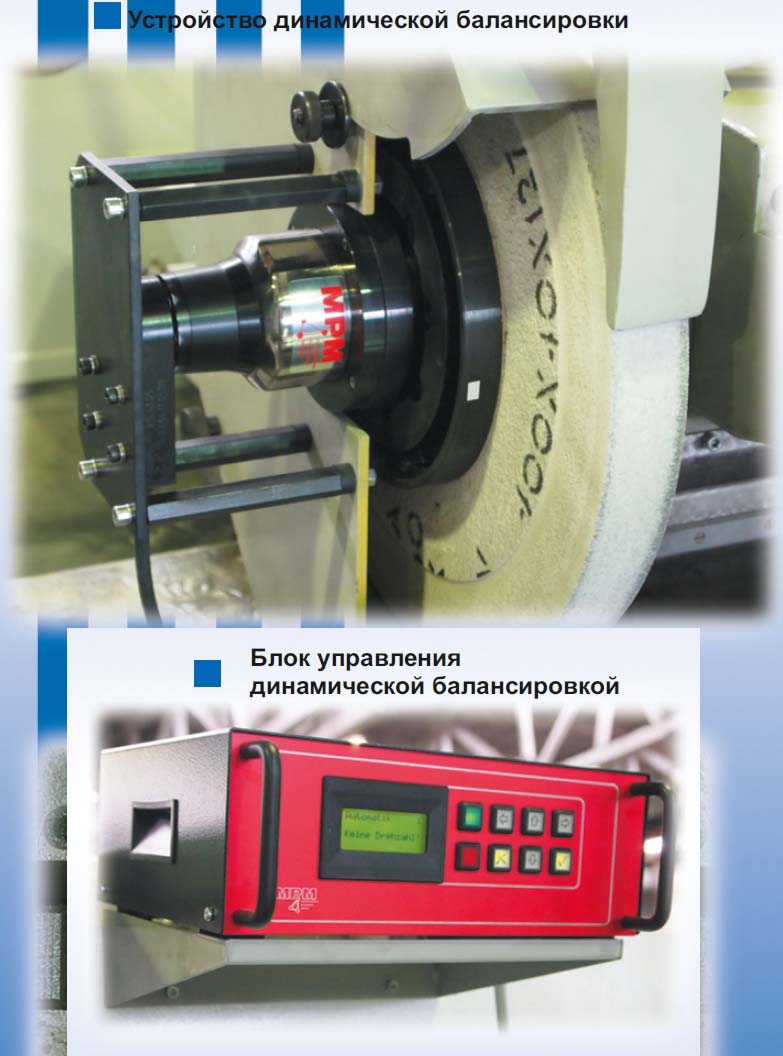

Динамічне балалювання кола верстата КШ-600

Інформаційна панель монітор машини КШ-600

Робоча зона верстата КШ-600

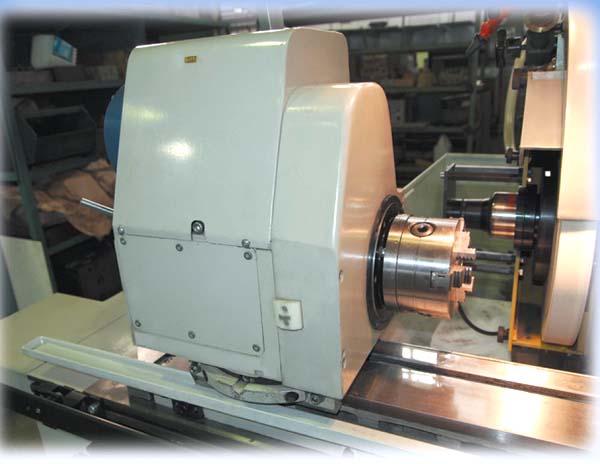

Передня бабка верстата КШ-600

Машина циклічна шліфувальна КШ-600

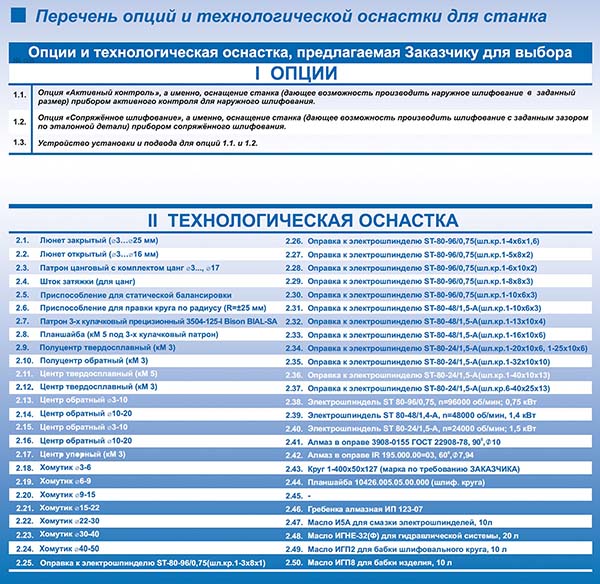

Технологічне оснащення верстата КШ-600

Технологічне оснащення прецизійного круглошліфувального верстата КШ-600. Завантажити у збільшеному масштабі

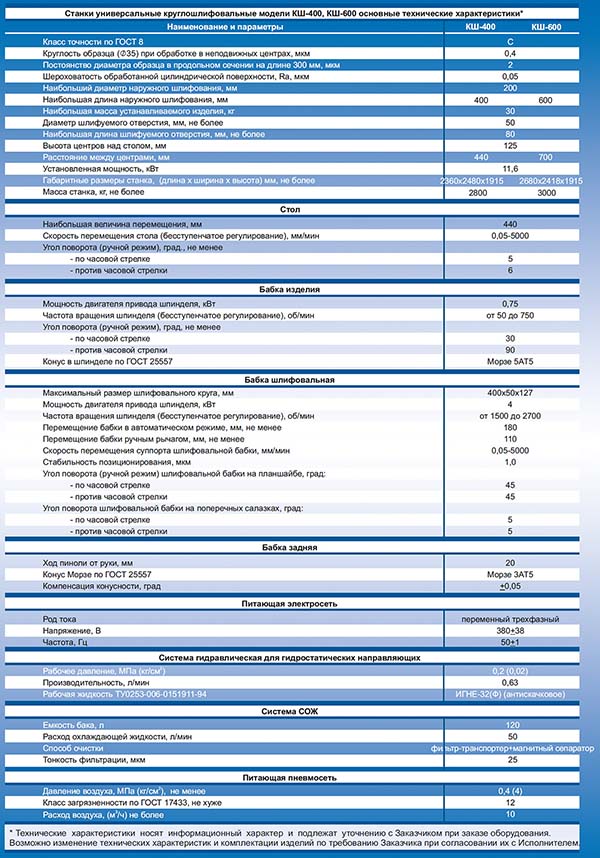

Технічні характеристики верстата КШ-600

Технічні характеристики прецизійного круглошліфувального верстата КШ-600. Завантажити у збільшеному масштабі

КШ-600 Верстат круглошліфувальний універсальний. Відео.

Технічні характеристики верстатів КШ-600

Найменування параметру	КШ-400	КШ-600
Основні параметри верстата
Клас точності згідно з ГОСТ 8-82	С	С
Найбільший діаметр виробу, що встановлюється, мм	200	200
Найбільша довжина виробу, що встановлюється - міжцентрова відстань (РМЦ), мм	440	700
Найбільша довжина зовнішнього шліфування, мм	400	600
Найбільша маса виробу, що шліфується, кг	30	30
Найбільший діаметр отвору, що шліфується, мм	50	50
Найбільша довжина отвору, що шліфується, мм	80	80
Расстояние от оси шпинделя передньої бабки до зеркала стола (высота центров), мм	125	125
Параметри точності верстата
Круглость образца (Ø 35) при обработке в неподвижных центрах, мкм	0,4	0,4
Постоянство диаметра образца в продольном сечении на длине 300 мм, мкм	2	2
Шероховатость обработанной цилиндрической поверхности, Rа , мкм 0,05	0,05	0,05
Рабочий стол верстата
Наибольшая продольное переміщення стола, мм	440	440
Скорость переміщення стола (бесступенчатое регулювання), мм/мин	0,05..10000	0,05..10000
Наибольший угол поворота верхнего стола по часовий стрелке/ против часовий стрелки, град	5° / 11°	5° / 11°
Шлифовальная бабка
Максимальный размер шлифовального круга, мм	400 х 50 х 127	400 х 50 х 127
Частота обертання шпинделя (бесступенчатое регулювання), об/мин	1500..2700	1500..2700
Минимальное перемещение бабки в автоматическом режиме, мм	115	115
Минимальное перемещение бабки ручным рычагом, мм	110	110
Скорость переміщення суппорта шлифовальной бабки, мм/мин	0,05..10000	0,05..10000
Стабильность позиционирования, мкм	1,0	1,0
Угол поворота (ручной режим) шлифовальной бабки на планшайбе - по часовй стрелке, градусов:	45°	45°
Угол поворота (ручной режим) шлифовальной бабки на планшайбе - против часовй стрелки, градусов:	45°	45°
Угол поворота шлифовальной бабки на поперечных салазках - по часовй стрелке, градусов	5°	5°
Угол поворота шлифовальной бабки на поперечных салазках - против часовй стрелки, градусов	5°	5°
Бабка вироби
Частота обертання шпинделя (бесступенчатое регулювання), об/мин	50..750	50..750
Поворот шлифовальной бабки - по часовий стрелке / против часовий стрелки, град	30° / 90°	30° / 90°
Конус в шпинделе по ГОСТ 25557, Морзе	5АT5	5АT5
Бабка задня
Максимальный ход пиноли от руки, мм	20	20
Kонус в пиноли по ГОСТ 25557, Морзе	3АT5	3АT5
Компенсация конусности, градусов	0,05°	0,05°
Привід і електрообладнання верстата
Количество електродвигателей на станке
Електродвигун шпинделя шлифовальной бабки, кВт (об/мин)	4	4
Електродвигун шпинделя внутришлифовального, кВт (об/мин)
Електродвигун приводу вироби, кВт (об/мин)	0,75	0,75
Електродвигун насоса системы охлаждения, кВт (об/мин)
Установленная мощность, кВт	11,6	11,6
Габаритные розміри і масса верстата
Габаритные розміри верстата (длина х ширина х высота), мм	2360 х 2480 х 1915	2680 х 2480 х 1915
Масса верстата з електрообладнанням і охолодженням, кг	2300	3000
