КФПЭ-250н верстат фрезерный з программным керуванням
схеми, опис, характеристики

Відомості про виробника універсального фрезерного верстата КФПЭ-250н

Верстат фрезерный з программным керуванням КФПЭ-250н выпускал Владимирский станкостроительный завод, основанный в 1935 году.

В настоящее время завод производит фрезерные верстати з УЦИ і ЧПУ под наименованием ФС-300, ФС-300-01, ФС-300-02 CNC і ФС-400.

КФПЭ-250н Назначение і область применения фрезерного верстата з контурным программным керуванням

Контурно-фрезерный верстат КФПЭ-250н - з программным керуванням инструментальный фрезерный верстат підвищеної точності разработан на базе універсального верстата 6Т75 і запущен в производство в 1976 году.

Фрезерный верстат моделі КФПЭ-250н предназначен для фрезерування деталей цилиндрическими, дисковыми і фасонными фрезами при помощи горизонтального шпинделя, і торцовыми, кінцівыми і шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, може быть повернут под углом.

Верстат предназначен для фрезирования кінцівыми фрезами сложных криволинейных контуров, а также сверления, зенкования, развертывания, растачивания і нарізання різьб метчиками.

Верстат КФПЭ-250 оснащен системой программного керування класса CNC NCT 90M, позволяющей проводить обработку в режимах линейной і круговой интерполяции в широком диапазоне швидкостей горизонтальным і вертикальным шпинделем.

Особливості конструкції і принцип роботи верстата

• чугунные направляющие - закаленные на перемещающихся органах - фторолоновые накладки;
• винтовые пары - шариковые з регулируемым натягом;
• кинематические ланцюги приводов подач - короткие со встроенными фотоимпульсными датчиками, електродвигунами і плоскозубчатыми ременными передачами;
• приводу подач - бесступенчатые, регулируемые в широком диапазоне;
• система змазки - централизованная дозаторная;
• підшипники шпиндельных вузлів - высокоточные в комбинации: радиальные, роликовые, осевые-упорно- радиальные шариковые;
• смена инструмента - ручная з гідрофицированным зажимом;
• защита от смазывающей охлаждающей жидкости і стружки - ограждение из оргстекла, смонтированное на столе.
• Верстат имеет горизонтальный і вертикальний шпиндели з конусом 7:24 №30.

Контурно-фрезерный верстат КФПЭ-250 NCT2000 разработан на базе верстата КФПЭ-250н і предназначен для фрезерування сложных криволинейных контуров, а так же сверления, растачивания і нарізання різьби метчиками.

В качестве приводу головного руху используется асинхронный двигатель 5,5 кВт, управляемый преобразователем частоти фирмы «КЕВ».

Максимальная частота обертання горизонтального шпинделя – 2 000 об/мин, вертикального – 4 000 об/мин.

По желанию заказчика на станке возможна установка електрошпинделя.

Скорость быстрых перемещений подвижных органів – 6 м/мин.

Точность позиционирования по линейным координатам составляет 0,02 мм.

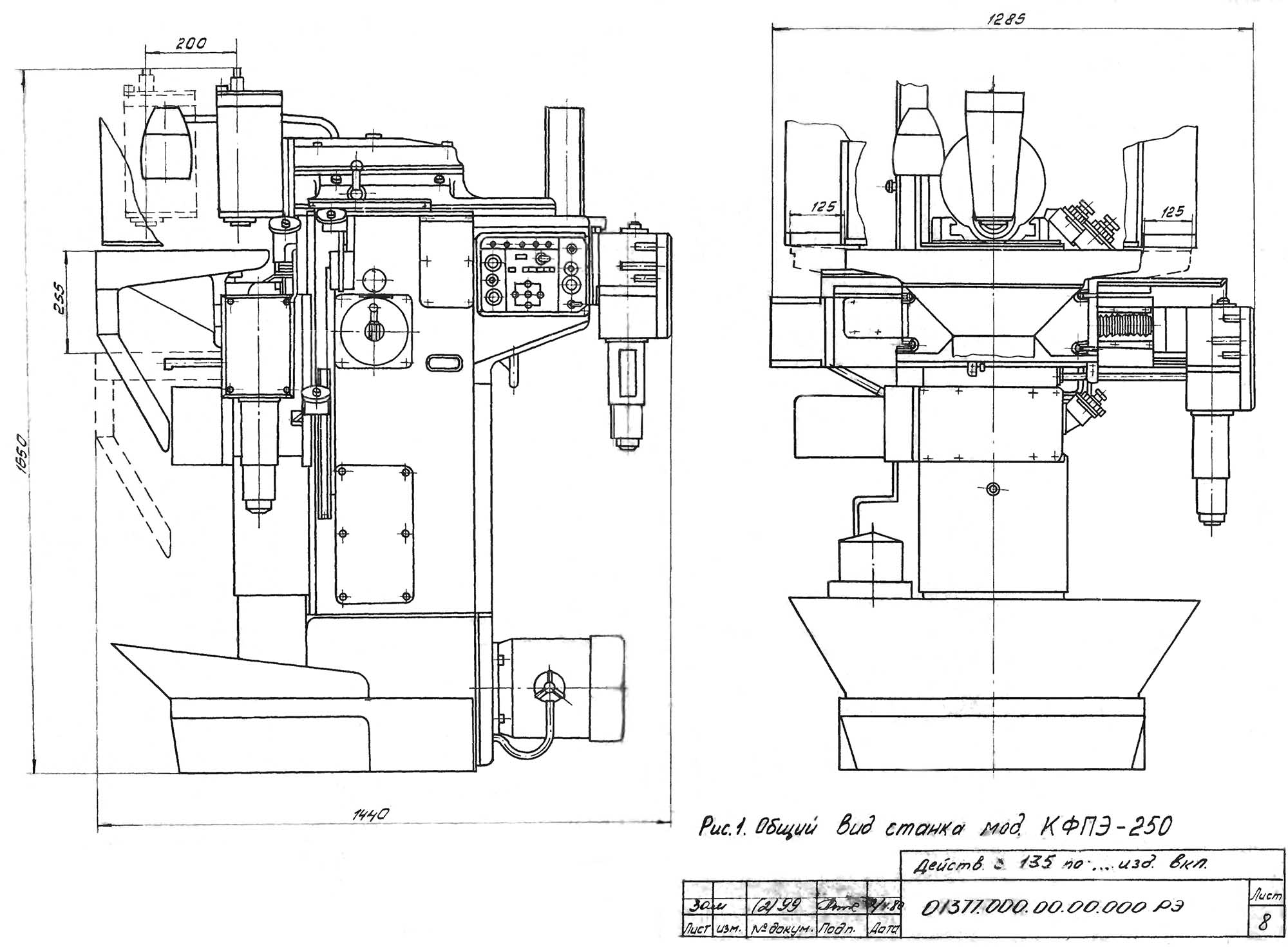

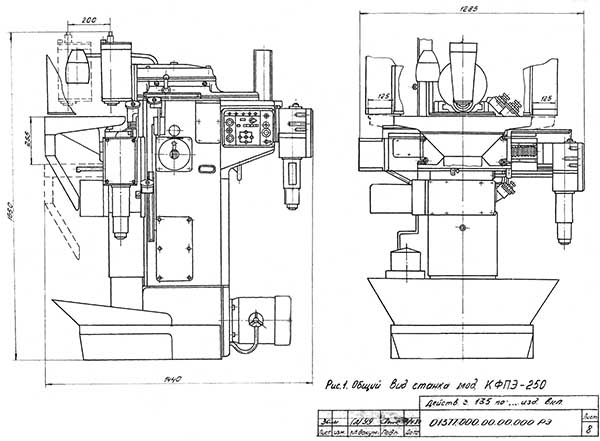

Габаритные розміри робочого простору фрезерного верстата КФПЭ-250н

Габаритные розміри робочого простору фрезерного верстата КФПЭ-250н

Габаритные розміри робочого простору фрезерного верстата КФПЭ-250н

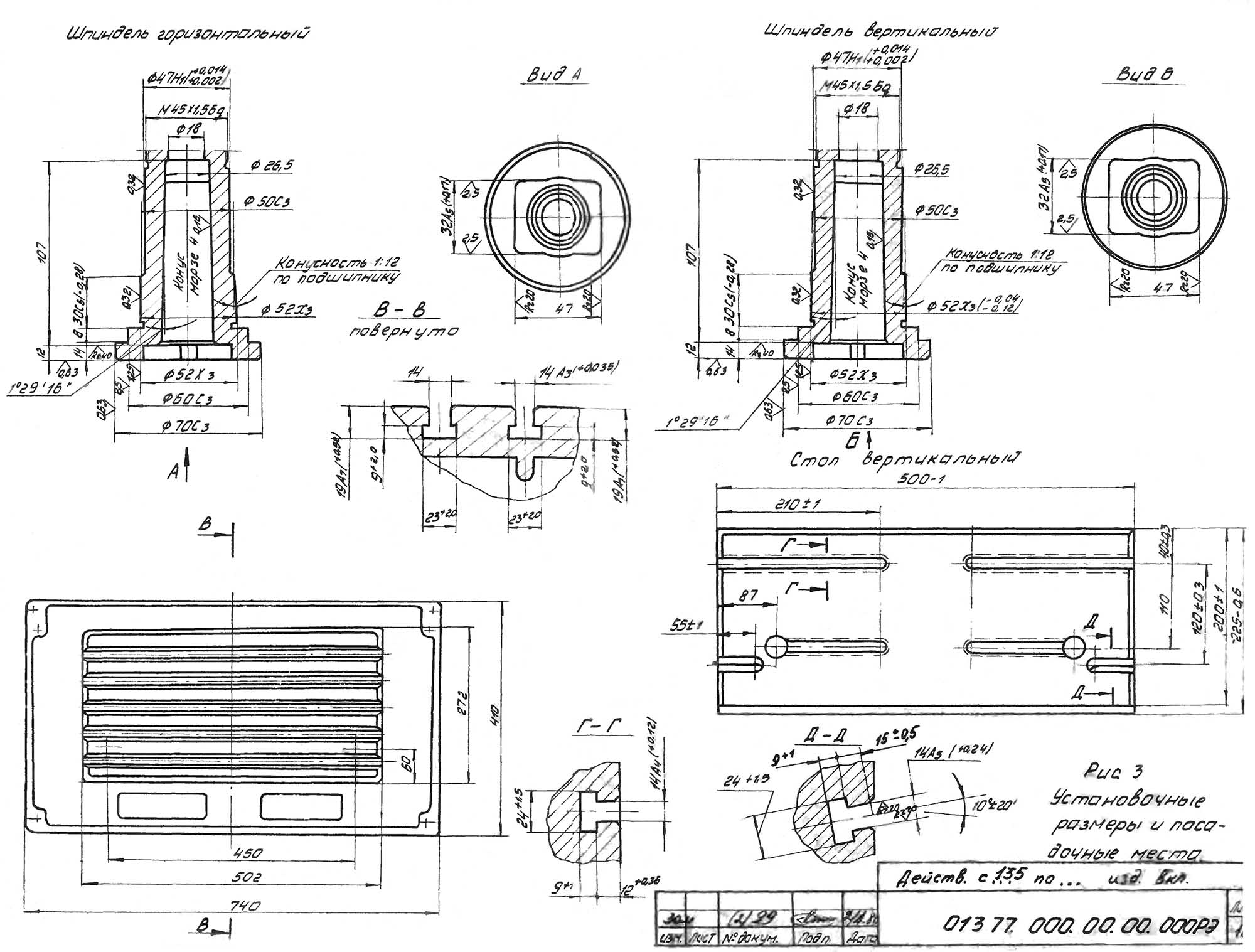

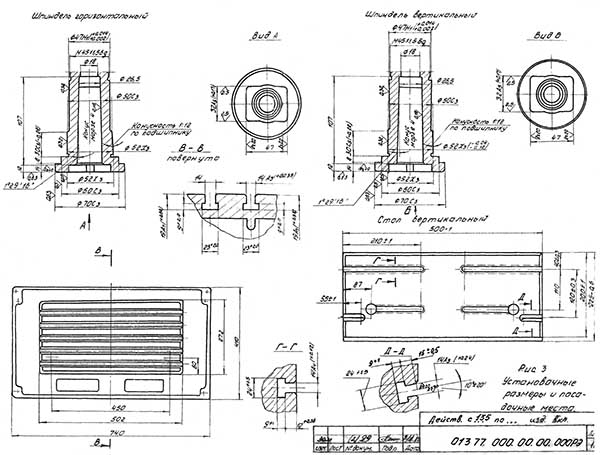

Присоединительные базы фрезерного верстата КФПЭ-250н

Присоединительные базы фрезерного верстата КФПЭ-250н

Присоединительные базы фрезерного верстата КФПЭ-250н

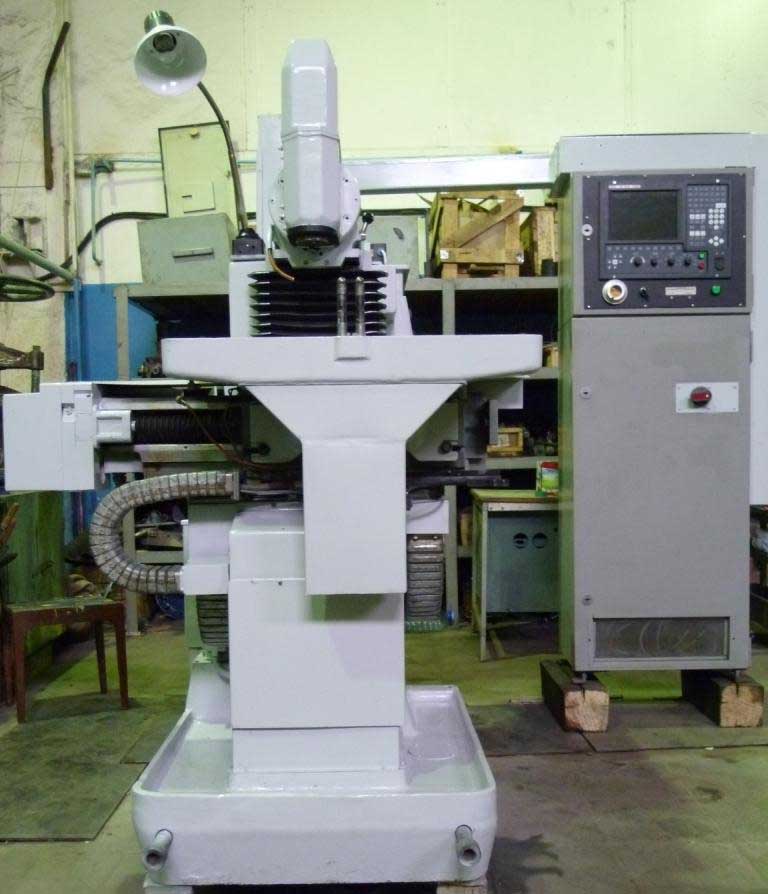

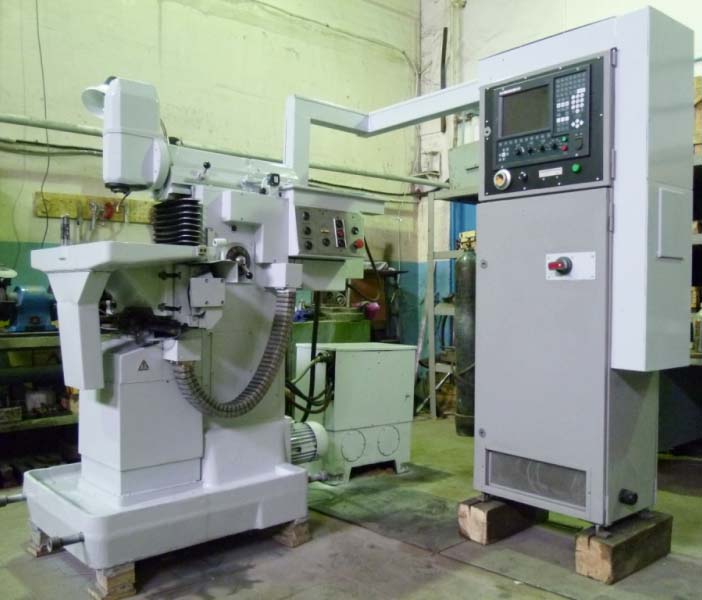

Фото універсального фрезерного верстата КФПЭ-250н

Фото універсального фрезерного верстата КФПЭ-250н

Фото універсального фрезерного верстата КФПЭ-250н

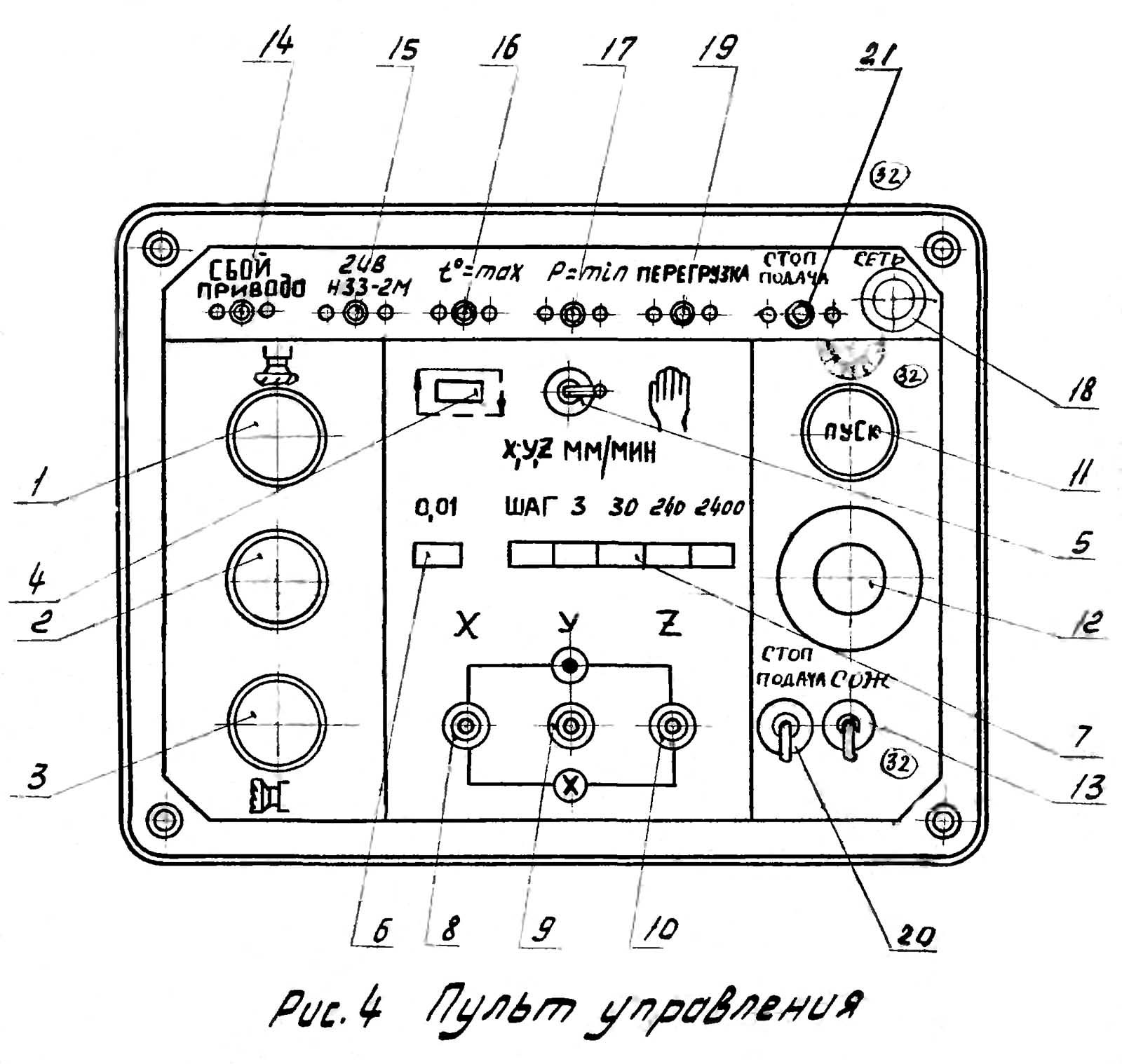

Розташування органів керування консольно-фрезерным верстатом КФПЭ-250н

Розташування органів керування фрезерным верстатом КФПЭ-250н

Присоединительные базы фрезерного верстата КФПЭ-250н

Список органів керування фрезерным верстатом КФПЭ-250н

• 1. Кнопка - служит для увімкнення вертикального шпинделя;
• 2. Кнопка - служит для останова шпинделей;
• 3. Кнопка - служит для увімкнення горизонтального шпинделя;
• 4. Кнопка - пуск программы;
• 5. Тумблер - выбор режима роботи;
• наладочный режим (ручное керування)
• автоматический режим (робота по программе)
• 6. Кнопка - режим "Шаг" - перемещение подвижного вузла на одну дискрету;
• 7. Переключатель - задание скорости переміщення по координатам;
• 8, 9, 10. Переключатель - выбор координат і направления перемещений;
• X - салазки (продольное перемещение стола)
• Y - супорт (вертикальное перемещение стола)
• Z - шпиндельна бабка (поперечное перемещение стола)
• 11. Кнопка "Пуск" - увімкнення верстата при включенной системе ЧПУ;
• 12. Кнопка "Загальний стоп" - відключення верстата от сети;
• 13. Тумблер - служит для увімкнення насоса охлаждения;
• 20. Тумблер "Стоп подача" - останов подачі в любой момент;
• 19. Лампа "Перегрузка" - перегрузка стабилизированных источников пмтания"
• 18. Лампа "Сеть" - подключение верстата к сети;
• 14. Лампа "Сбой паривода" - состояние токовой защиты приводов подач і допустимого рассогласования;
• 15. Лампа "Источник живлення" - отсутствует напряжение на нагрузке постоянного тока при включенной кнопке 11;
• 16. Лампа "Тепловая защита" - срабатывает тепловая защита електродвигателей;
• 17. Лампа "Гідросистема" - падение давления в гідросистеме;

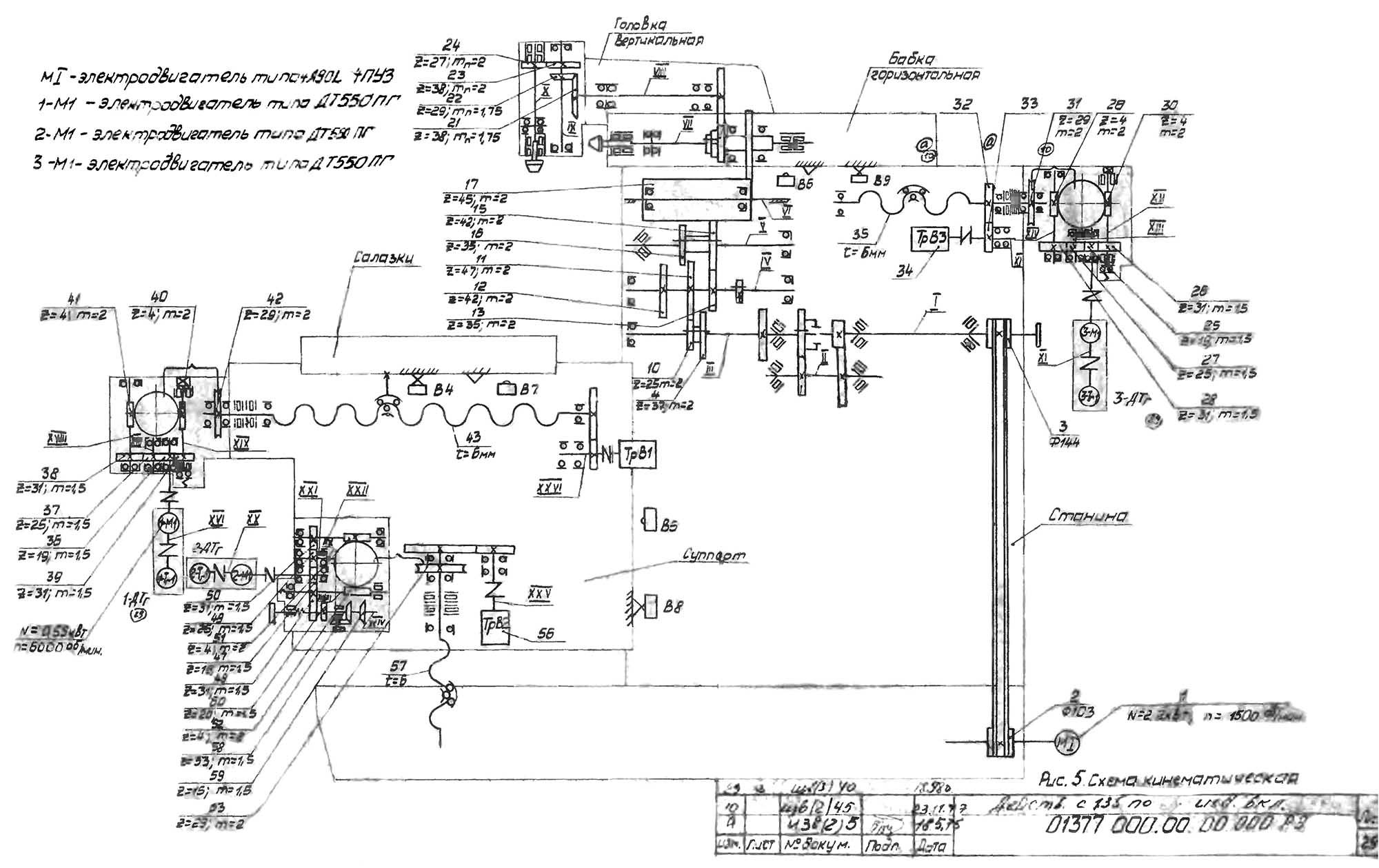

Кінематична схема фрезерного верстата КФПЭ-250н

Кінематична схема фрезерного верстата КФПЭ-250н

Кінематична схема фрезерного верстата КФПЭ-250н. Увеличенный чертеж

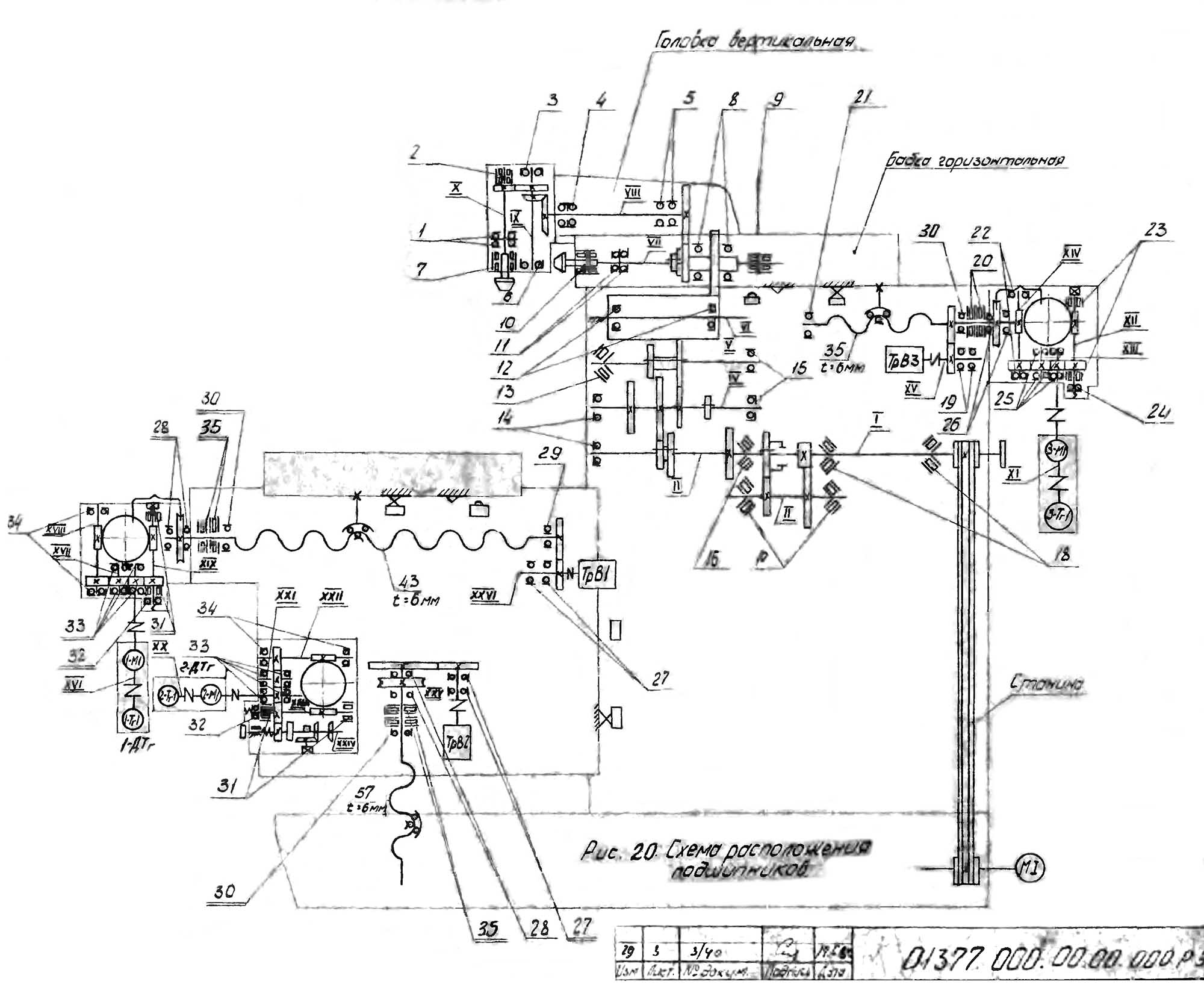

Схема розположення підшибників фрезерного верстата КФПЭ-250н

Схема розположення підшибників фрезерного верстата КФПЭ-250н. Увеличенный чертеж

Основні вузли фрезерного верстата КФПЭ-250н

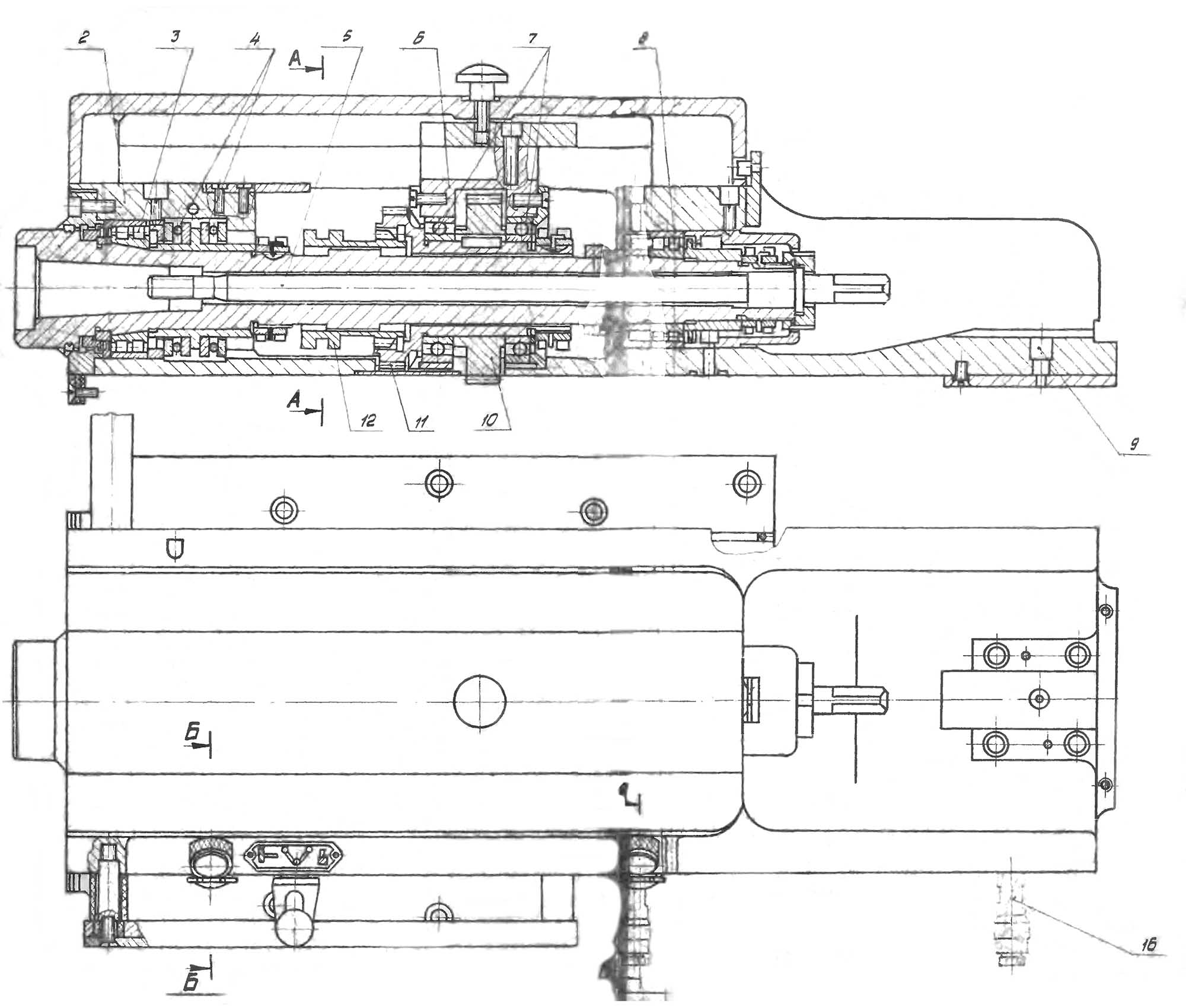

Горизонтальный шпиндель фрезерного верстата КФПЭ-250н

Горизонтальный шпиндель фрезерного верстата КФПЭ-250н. Увеличенный чертеж

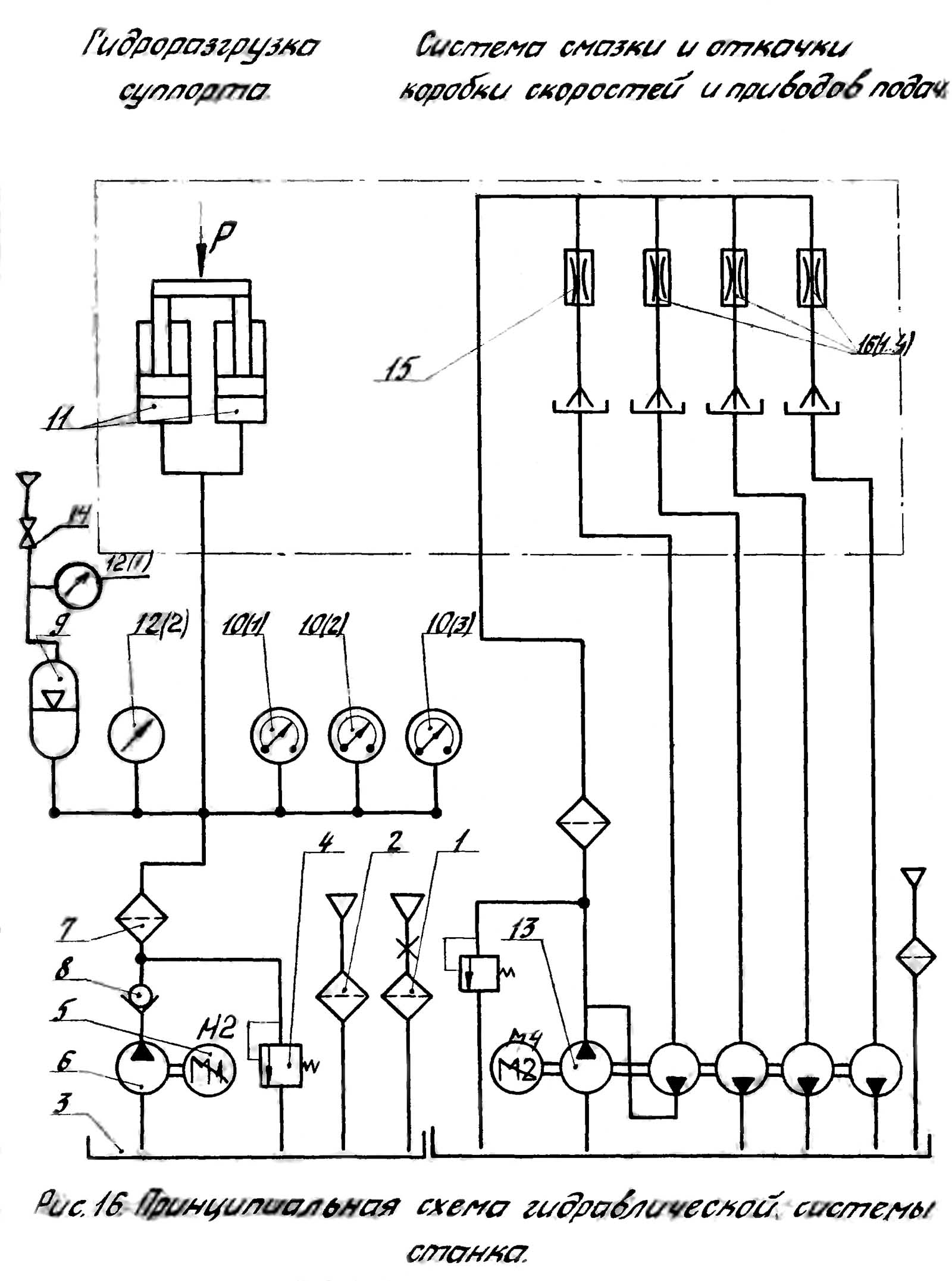

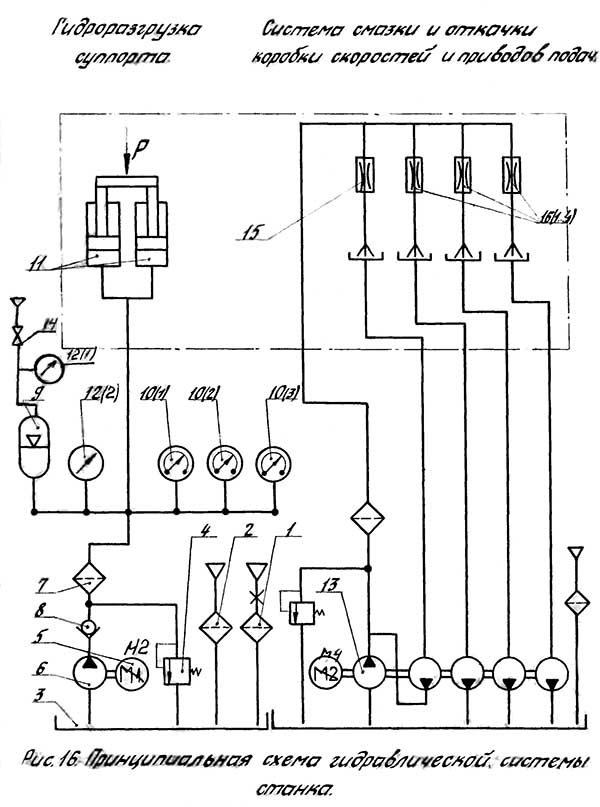

Гідравлічна схема фрезерного верстата КФПЭ-250н

Гідравлічна схема фрезерного верстата КФПЭ-250н

Гідравлічна схема фрезерного верстата КФПЭ-250н. Увеличенный чертеж

КФПЭ-250н Верстат фрезерный з программным керуванням підвищеної точності. Відеоролик.

Технічні характеристики фрезерного верстата КФПЭ-250н

Наименование параметра	СФ676	СФ-250	6Т75	КФПЭ-250н	МС12-250
Основні параметри верстата
Класс точності по ГОСТ 8-82	Н	В	В	П	П
Розміри вертикального стола, мм	250 х 630	245 х 630	200 х 500	200 х 500
Розміри горизонтального (углового) стола, мм	250 х 800	245 х 630	200 х 630	270 х 500	250 х 630
Розміри план-шайбы, мм	-	-	-	-	Ø 250 (24 поз.)
Максимальная масса обрабатываемой детали, кг	100			35
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм	80..460	60..360		65..320	65..315
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..380			35..290	-
Наибольший вылет оси вертикального шпинделя, мм	125..375				-
Наибольший продольный ход стола (X), мм	450	250	250	250	250
Наибольший ход шпиндельной бабки (Y), мм	300	200		200	200
Наибольший вертикальний ход суппорта стола (Z), мм	380	300	300	255	250
Наибольший диаметр растачивания, мм		100			100
Наибольший диаметр сверления, мм		15		8	12
Наибольший диаметр різьби, мм					М12
Горизонтальная шпиндельна бабка
Частота обертання горизонтального шпинделя, об/мин (ступеней)	50..1630 (16)	45..2000 (12)	45..2000 (12)	45..2000 (12)	45..2000 (12)
Количество швидкостей горизонтального шпинделя	16	12	12	12	12
Конус горизонтального шпинделя	40АТ5	Морзе 4	Морзе 4АТ5	Морзе 4АТ5	Морзе 4АТ5
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	148	312
Перемещение бабки на одно деление лимба, мм		0,02
Перемещение бабки на один оборот лимба, мм		5
Быстрое перемещение бабки, мм/мин		800		2400
Количество подач горизонтальной шпиндельной бабки	16	9	9
Пределы подач горизонтальной шпиндельной бабки, мм/мин (ступеней)	13..395 (16)	10..400 (9)	10..400 (9)	10..1200 (Б/с)	10..1200 (Б/с)
Наибольшее усилие подач шпиндельной бабки, Н	5000
Выключающие подачу упоры	есть	есть	есть	есть	есть
Вертикальная фрезерна головка
Частота обертання вертикального шпинделя, об/мин (Число ступеней)	63..2040 (16)			90..4000	-
Количество швидкостей вертикального шпинделя	16	12	12		-
Наибольшее осевое перемещение вертикального шпинделя, мм	80				-
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90°				-
Конус вертикального шпинделя	40АТ5			Морзе 4 АТ5	-
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	120				-
Вертикальная фрезерно-расточная головка
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм		330			-
Частота обертання вертикального шпинделя, об/мин (Число ступеней)		45..2000 (12)			-
Наибольшее осевое перемещение вертикального шпинделя, мм		нет			-
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус		±90°
Конус горизонтального і вертикального шпинделей		Морзе 4			-
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм		304			-
Вертикальная сверлильно-фрезерна головка					-
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм		320			-
Частота обертання вертикального шпинделя, об/мин (Число ступеней)		90..4000 (12)			-
Наибольшее осевое перемещение вертикального шпинделя от руки, мм		60			-
Механическая подача шпинделя, мм/об		0,05			-
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус		±90°			-
Конус горизонтального і вертикального шпинделей		Морзе 2			-
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм		566			-
Суппорт стола. Стол вертикальний. Подачи
Пределы продольных і вертикальних подач стола (X, Z), мм/мин (Ступеней)	13..395	10..400 (9)			10..1200 (Б/с)
Ускоренный ход стола, мм/мин	935	800
Перемещение стола продольное на одно деление лимба, мм		0,02		-	-
Перемещение суппорта стола вертикальное на одно деление лимба, мм		0,02		-	-
Количество подач стола	16	9
Наибольшее усилие подач стола, Н	5000	5720
Магазин инструмента
Количество инструмента в магазине	-	-	-	8	20
Електроустаткування і привід верстата
Електродвигун головного привода, кВт (об/мин)	3	2,2 (1430)	2,2 (1430)	2,2 (1500)	2,2
Електродвигун приводу насоса охлаждения, кВт	0,12	0,12 (2800), ПА-22	0,12 (2800), ПА-22	0,12 (2800), ПА-22
Електродвигун гідростанції, кВт	-	-	-	0,25 (1500)
Електродвигун подач по координатам X, Y, Z, кВт	-	-	-	0,55 (6000) 3 шт	0,616
Електродвигун насоса змазки, кВт	-	-	-	0,55 (1500)
Суммарная мощность електродвигателей, кВт	3,12	2,32		4,65
Габарит і масса верстата
Габарити верстата (длина х ширина х высота), мм	1200 х 1240 х 1780	1120 х 1280 х 1690	1120 х 1280 х 1690	1440 х 1290 х 1650	1475 x 1240 x 1900
Масса верстата, кг	1050	850	850	1200	1680
