1711ИФФ3 Верстат фрезерный вертикальний
руководство, схеми, опис, характеристики

Відомості про виробника фрезерного вертикального верстата 1711ИФФ3

Производитель фрезерного вертикального бесконсольного верстата 1711ИФФ3 - Концерн Калашников, основанный в 2011 году, правопреемник завода ИжМаш.

1711ИФФ3 Верстат фрезерный вертикальний. Назначение, область применения

Вертикальный фрезерный верстат 1711ИФФ3 з ЧПУ Sinumerik 808D предназначен для фрезерування небольших деталей в условиях серийного і крупносерийного производства.

Загальний вигляд вертикального фрезерного верстата 1711ИФФ3

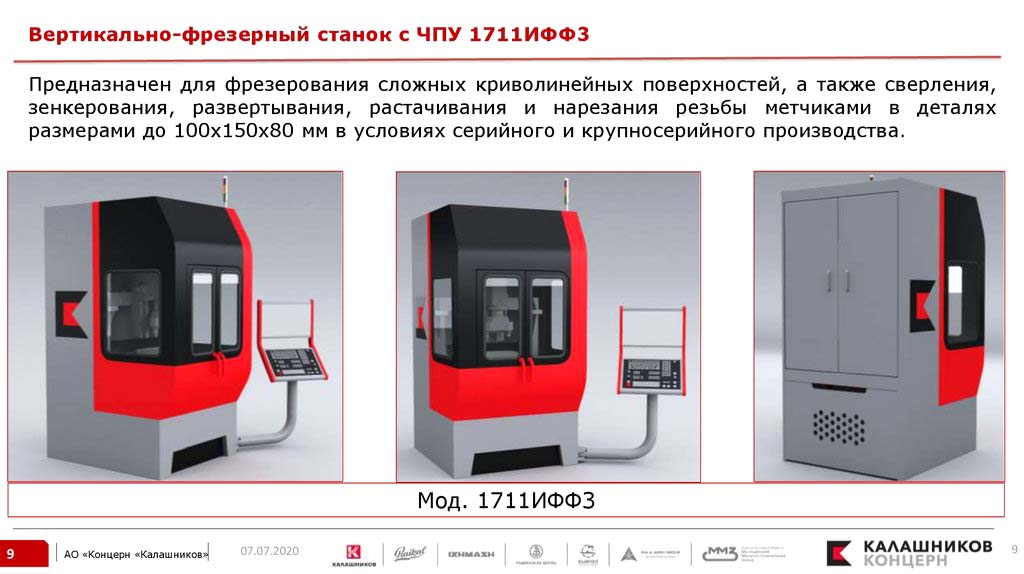

Вертикальный фрезерный верстат 1711ИФФ3

Вертикальный фрезерный верстат 1711ИФФ3. Дивитись у збільшеному масштабі

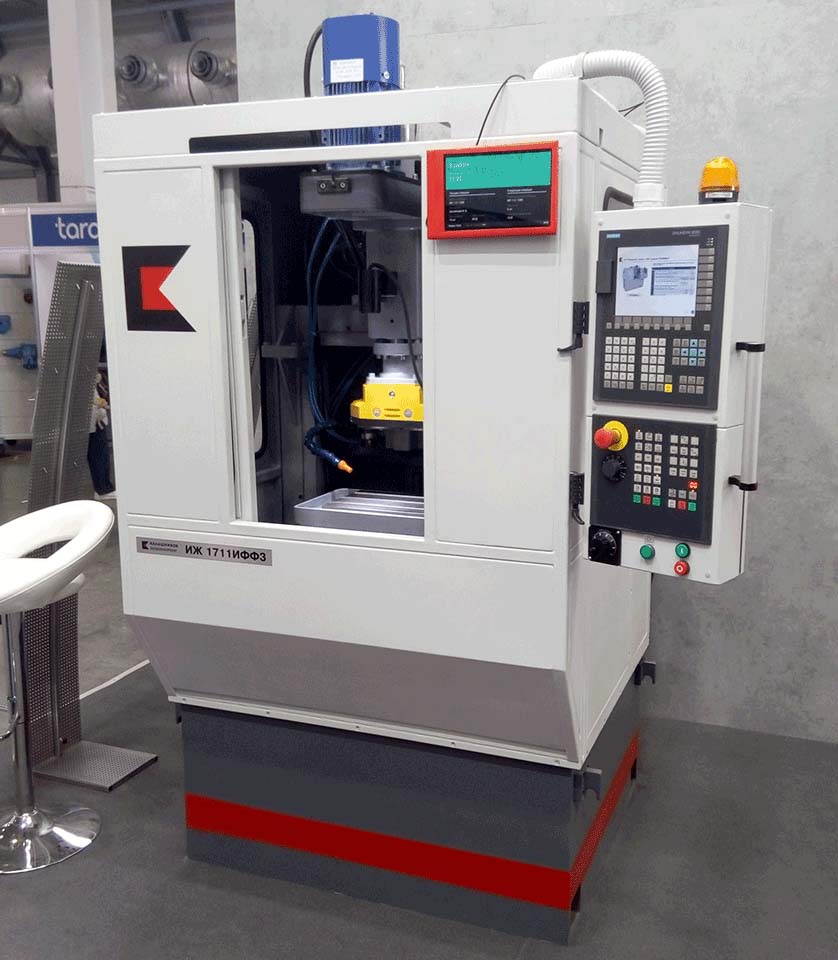

Вертикальный фрезерный верстат 1711ИФФ3

Вертикальный фрезерный верстат 1711ИФФ3. Дивитись у збільшеному масштабі

Технічні характеристики вертикального фрезерного верстата 1711ИФФ3

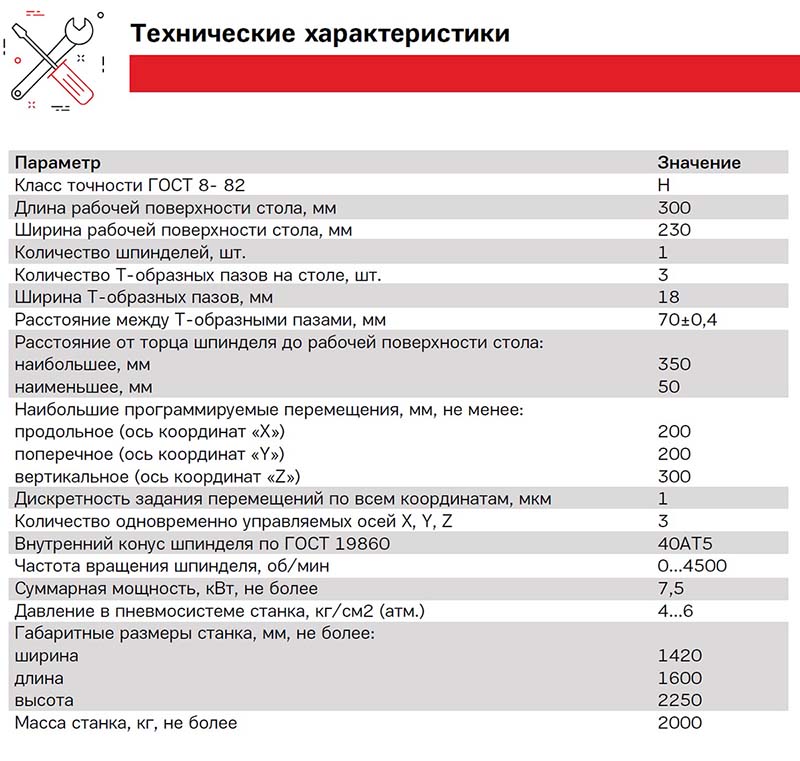

Технічні характеристики вертикального фрезерного верстата 1711ИФФ3

Технічні характеристики вертикального фрезерного верстата 1711ИФФ3. Дивитись у збільшеному масштабі

Технічні характеристики вертикального фрезерного верстата 1711ИФФ3

Наименование параметра	1711ИФФ3
Основні параметри верстата
Класс точності верстата по ГОСТ 8-82	Н
Розміри поверхности стола, мм	300 х 230
Расстояние от торца шпинделя до рабочей поверхности стола, мм	50..350
Наибольшее перемещение в продольном направлении (ось X), мм	200
Наибольшее перемещение в поперечном направлении (ось Y), мм	200
Вертикальное перемещение бабки (ось Z), мм	300
Наибольшие розміри обрабатываемой заготовки, мм	100 х 150 х 80
Дискретность задания перемещений по всем координатам, мкм	1
Шпиндель. Бабка шпиндельна
Частота обертання шпинделя, об/мин	0..4500
Внутренний конус шпинделя	40АТ5
Система ЧПУ	Sinumeric 808D
Количество одновременно управляемых осей	3
Суммарная мощность верстата кВт	7,5
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	1600 х 1420 х 2250
Масса верстата, кг	2000
