Відомості про виробника фрезерного горизонтального верстата 1715ИФФ3

Производитель фрезерного горизонтального бесконсольного верстата 1715ИФФ3 - Концерн Калашников, основанный в 2011 году, правопреемник завода ИжМаш.

1715ИФФ3 Верстат фрезерный горизонтальный з ЧПУ і АСИ. Назначение, область применения

Горизонтальный фрезерный верстат 1715ИФФ3 колонкого типа з нерухомим круглым столом предназначен для фрезерування небольших деталей в условиях серийного і крупносерийного производства.

Горизонтально-фрезерный верстат з ЧПУ 1715ИФФ3 предназначен для фрезерування сложных криволинейных поверхностей, а также сверления, зенкерования, развертывания, растачивания і нарізання різьби метчиками.

Загальний вигляд горизонтального фрезерного верстата 1715ИФФ3

Горизонтальный фрезерный верстат 1715ИФФ3 без ограждения

Горизонтальный фрезерный верстат 1715ИФФ3 без ограждения. Дивитись у збільшеному масштабі

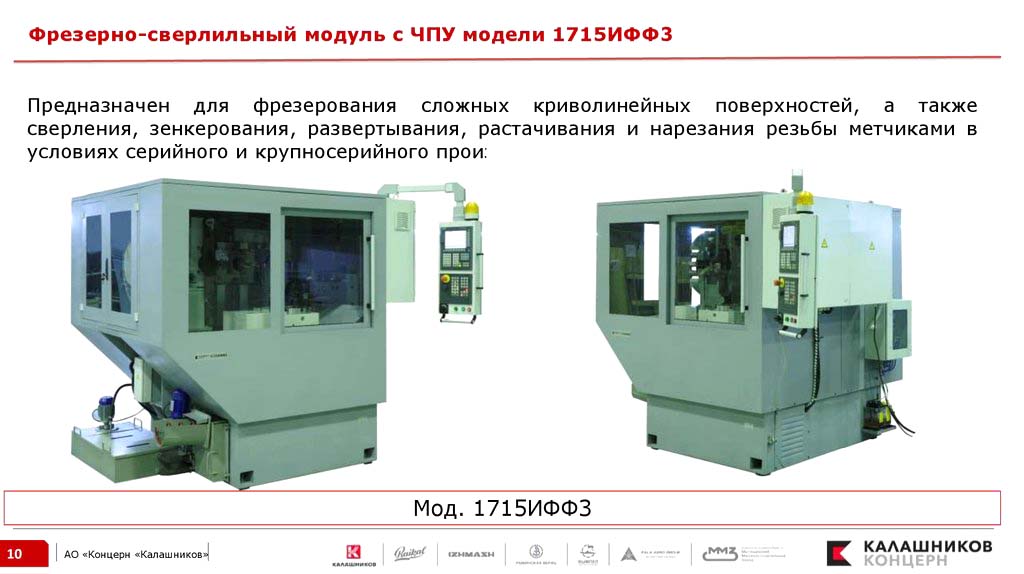

Горизонтальный фрезерный верстат 1715ИФФ3

Горизонтальный фрезерный верстат 1715ИФФ3. Дивитись у збільшеному масштабі

Технічні характеристики горизонтального фрезерного верстата 1715ИФФ3

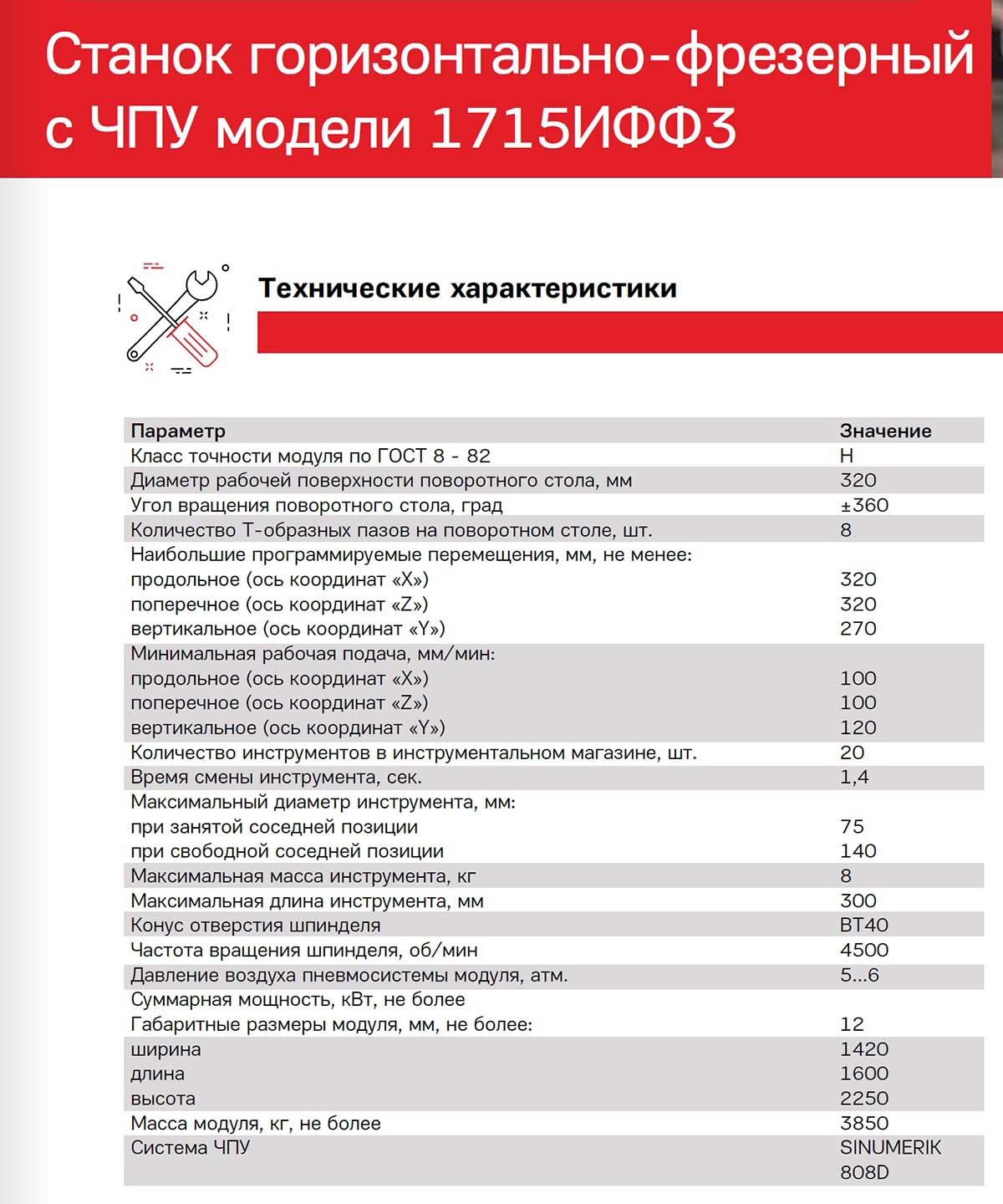

Технічні характеристики горизонтального фрезерного верстата 1715ИФФ3

Технічні характеристики горизонтального фрезерного верстата 1715ИФФ3. Дивитись у збільшеному масштабі

Технічні характеристики бесконсольного фрезерного верстата 1715ИФФ3

Наименование параметра	1715ИФФ3
Основні параметри верстата
Класс точності верстата по ГОСТ 8-82	Н
Розміри поверхности стола, мм	Ø 320
Угол обертання поворотного стола, град	±360°
Наибольшее перемещение в продольном направлении (ось X), мм	320
Наибольшее перемещение в поперечном направлении (ось Z), мм	320
Вертикальное перемещение бабки (ось Y), мм	270
Рабочая подача в продольном направлении (ось X), мм/мин	0..100
Рабочая подача в поперечном направлении (ось Z), мм/мин	0..100
Рабочая подача в вертикальном направлении (ось Y), мм/мин	0..120
Наибольшая масса обрабатываемой детали, кг
Шпиндель. Бабка шпиндельна
Частота обертання шпинделя, об/мин	0..4500
Инструментальный магазин
Количество инструментов в магазине	20
Время смены инструмента, с	1,4
Максимальный диаметр инструмента при занятой соседней позиции, мм	75
Максимальный диаметр инструмента при свободной соседней позиции, мм	140
Максимальная длина инструмента, мм	300
Максимальная масса инструмента, кг	8
Система ЧПУ	Sinumeric 808D
Суммарная мощность верстата кВт	12
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	1600 х 1420 х 2250
Масса верстата, кг	3850
