Виробник токарно-гвинторізного верстата моделі ІЖ-250П - Іжевський машинобудівний завод "Іжмаш" , заснований у 1807 році.
Історія верстатобудування на Іжевському машинобудівному заводі "Іжмаш" починається 28 липня 1930 р. після виходу наказу №181 про створення верстатобудівного відділу.
Першою продукцією верстатобудівного виробництва на заводі став токарний верстат фірми "Леве" із зовнішньою трансмісією.
Найбільш масовими моделями універсальних токарних верстатів, випущеними в різний час, стали "Удмурт", "Удмурт-2" (161-АМ), ІЖ-250, 1І611П, 1ІС611В, 95ТС, 250ІТВМ, 250ІТВМ4 та токар.
Токарно-гвинторізний верстат підвищеної точності ІЖ-250П створений на базі моделі ІЖ-250 – верстата нормальної точності.
Основною відмінністю верстата ІЖ-250П від базової моделі - конструція підшипників шпинделя: замість роликових шпиндельних підшипників на верстаті встановлені бронзові розрізні регульовані підшипники ковзання.
Верстати токарно-гвинторізні моделей ІЖ-250П призначені для токарної обробки в центрах, патроні або цангі, а також для нарізування різьблень метричної, модульної та дюймової для експлуатації на великих та малих підприємствах.
Верстати можуть застосовуватися в інструментальному та приладобудівному виробництві, пов'язаному з точною обробкою невеликих за розмірами деталей.
Верстат ІЖ-250ПП має підвищений клас точності та застосовується для виконання більш точних робіт.
Шпиндель токарно-гвинторізного верстата ІЖ-250П встановлений на бронзові розрізні регульовані підшипники ковзання і має 22 швидкості обертання: 12 чисел обертів від редуктора через клинопасову передачу і 10 швидкостей через коробку швидкостей передньої бабці.
Кінець шпинделя різьбовий М68х6. Стандартний патрон Ø200 мм встановлюється на проміжний (перехідний) фланець, що нагвинчується на різьблення до упору. Діаметр отвору у шпинделі Ø 33 мм під пруток Ø 30 мм. Конус Морзе 5.
Редуктор встановлений у лівій тумбі верстата і є чотиривісною коробкою швидкостей, що отримує рух від фланцевого електродвигуна. Від редуктора через клинопасову передачу рух передається на шпиндель. На приводному валу редуктора розташовані фрикційна пластинчаста муфта та гальмо. Муфта забезпечує включення-вимикання обертання шпинделя, а гальмо зменшує час обертання шпинделя.
Коробка подач отримує рух через гітару від коробки швидкостей передньої бабки.
Крок різьблення та швидкість подачі вибирається рукоятками на передній кришці коробки подач.
Супорт верстата отримує рух від ходового валу, з'єднаного з вихідним валом коробки подач. При нарізанні різьблення рух супорта забезпечується ходовим гвинтом, при цьому ходовий вал не повинен обертатися.
Фартух супорта перетворює обертальний рух ходового валу або ходового ггвинта в поздовжній і поперечний рух супорта. Фартух також забезпечує ручне поздовжнє переміщення супорта від маховика.
Електроустаткування , встановлене на верстаті ІЖ-250П:
Виробник – Іжевський машинобудівний завод Іжмаш. Початок серійного випуску – 1963 рік.
Габарити робочого простору токарного верстата ІЖ-250П

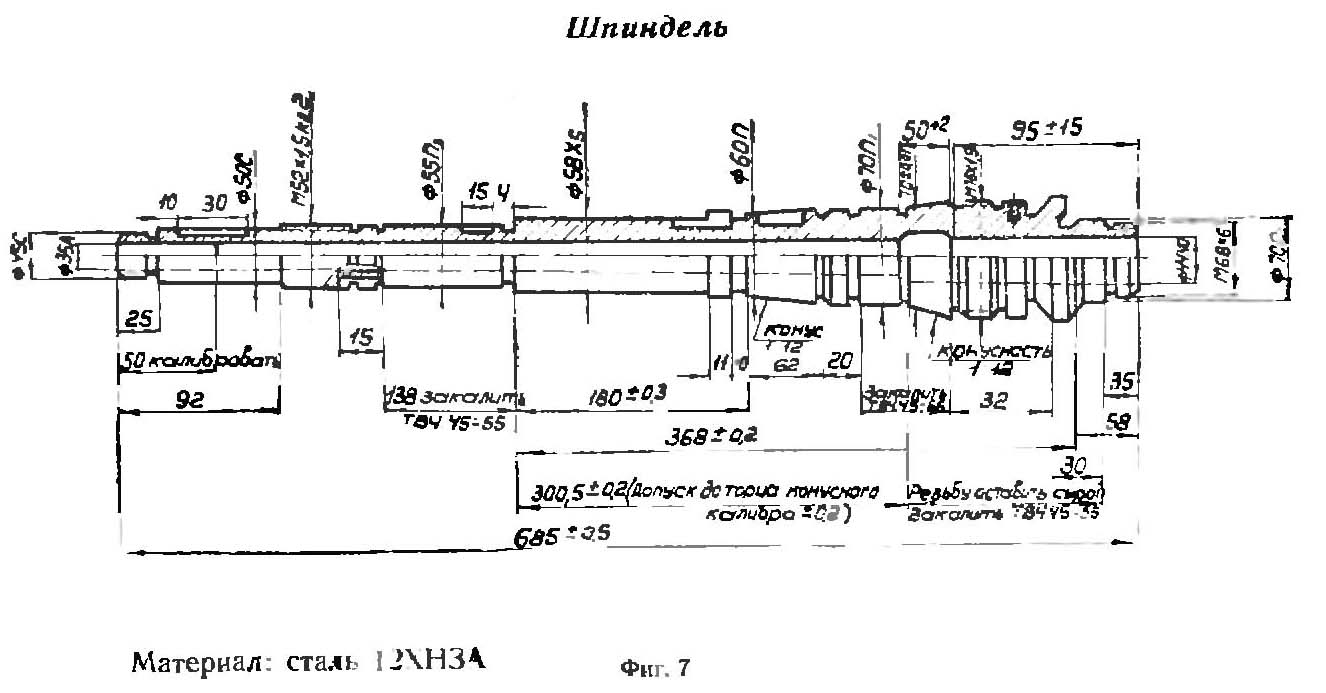

Шпиндель токарного верстата ИЖ-250П
Шпиндель токарного верстата ІЖ-250П. Дивитись у збільшеному масштабі
Станина токарного верстата ИЖ-250П
Станина токарного верстата ІЖ-250П. Дивитись у збільшеному масштабі
Фото токарного верстата ИЖ-250П
Фото токарно-гвинторізного верстата ІЖ-250П. Дивитись у збільшеному масштабі
Фото токарного верстата ИЖ-250П
Фото токарно-гвинторізного верстата ІЖ-250П. Дивитись у збільшеному масштабі
Фото токарного верстата ИЖ-250П

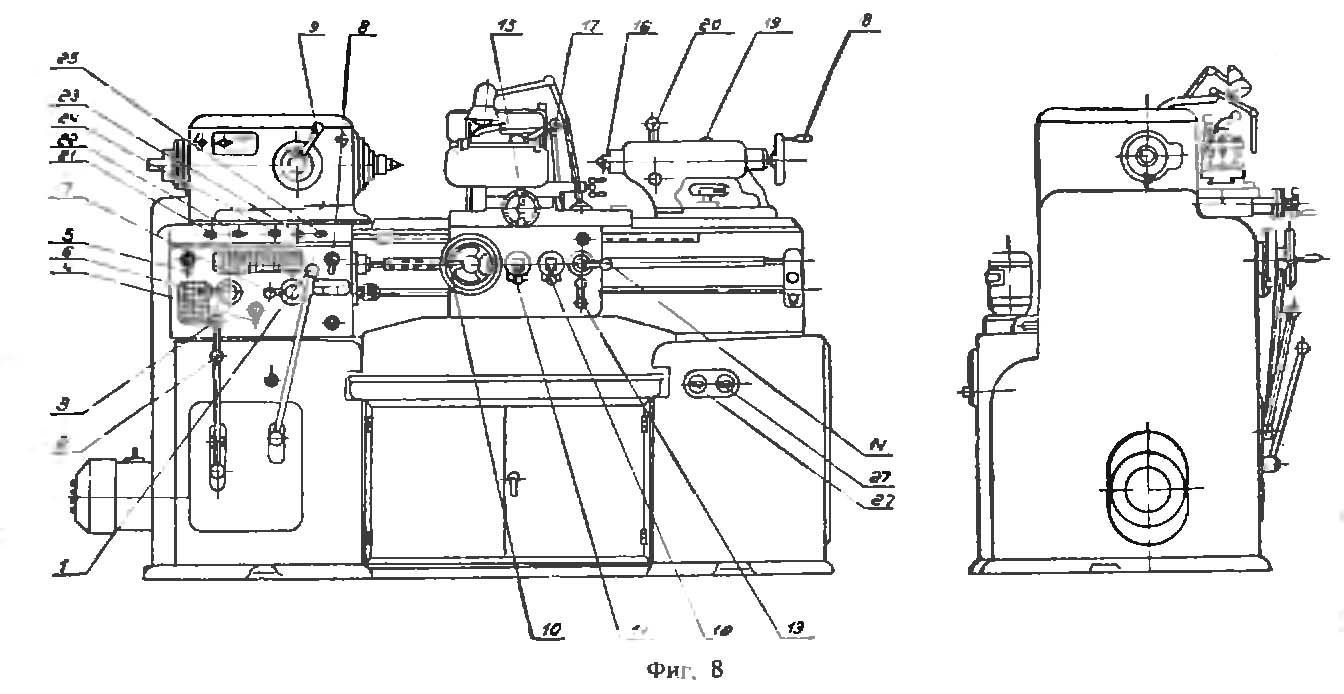

Розташування органів керування токарно-гвинторізним верстатом ІЖ-250П
Органи керування токарно-гвинторізним верстатом ІЖ-250П. Дивитись у збільшеному масштабі
Схема змазки токарно-гвинторізним верстатом ИЖ-250П
Схема змазки токарно-гвинторізним верстатом ИЖ-250П. Дивитись у збільшеному масштабі

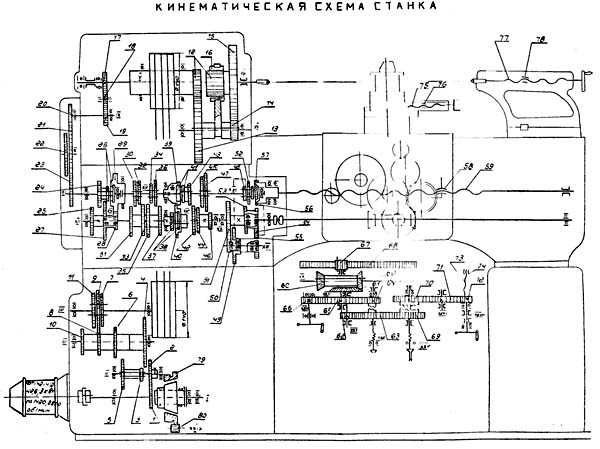

Кінематична схема токарно-гвинторізного верстата ИЖ-250П
Схема кінематична токарно-гвинторізного верстата ИЖ-250П. Дивитись у збільшеному масштабі

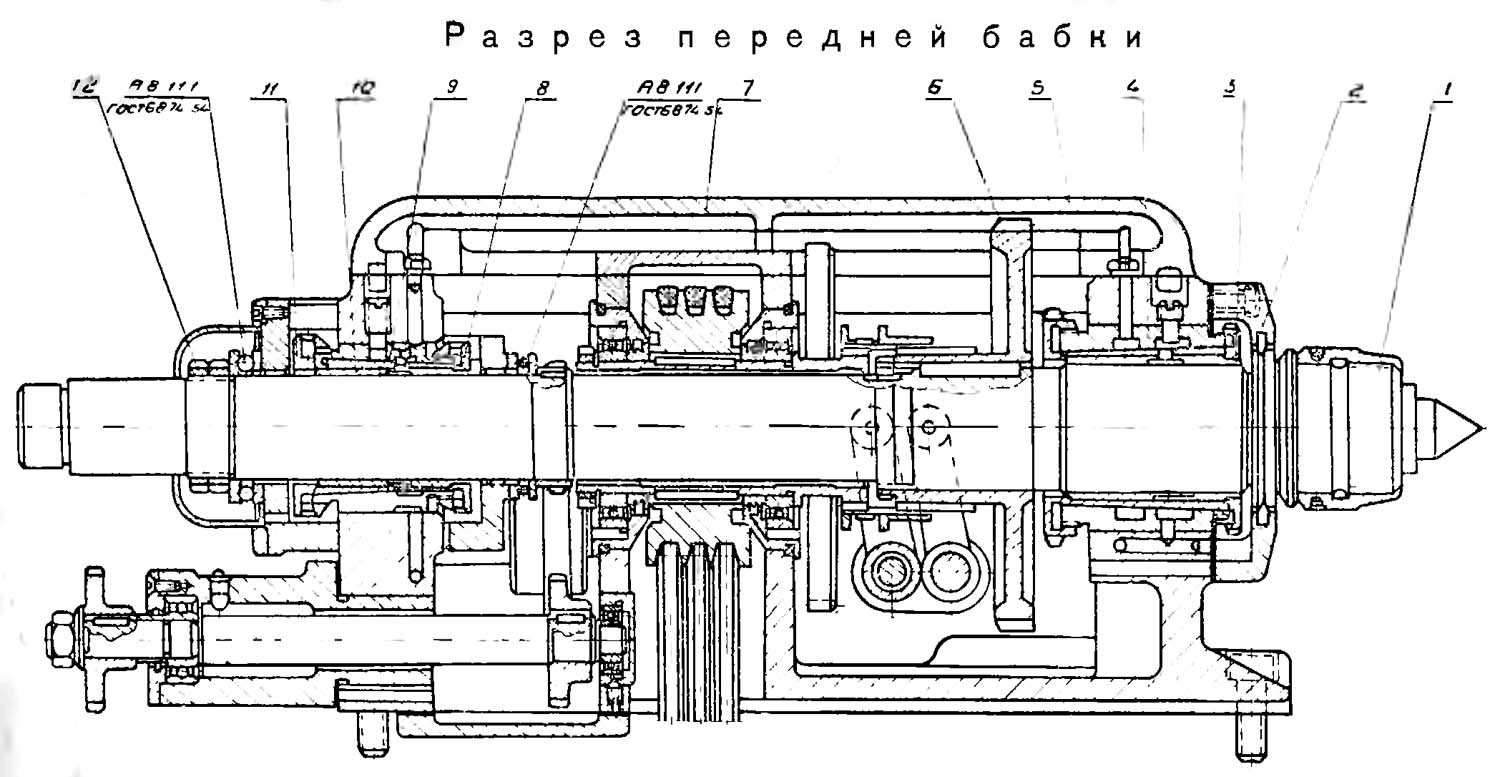

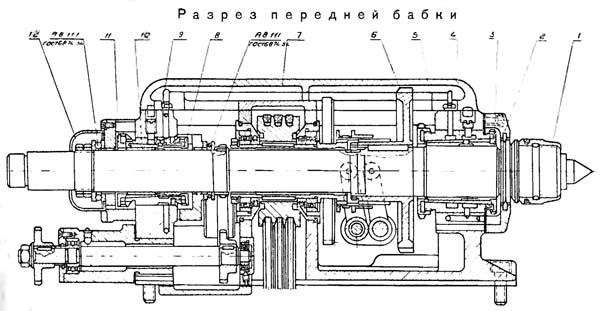

Передня бабка токарно-гвинторізного верстата ИЖ-250П
Передня бабка токарно-гвинторізного верстата ИЖ-250П. Дивитись у збільшеному масштабі

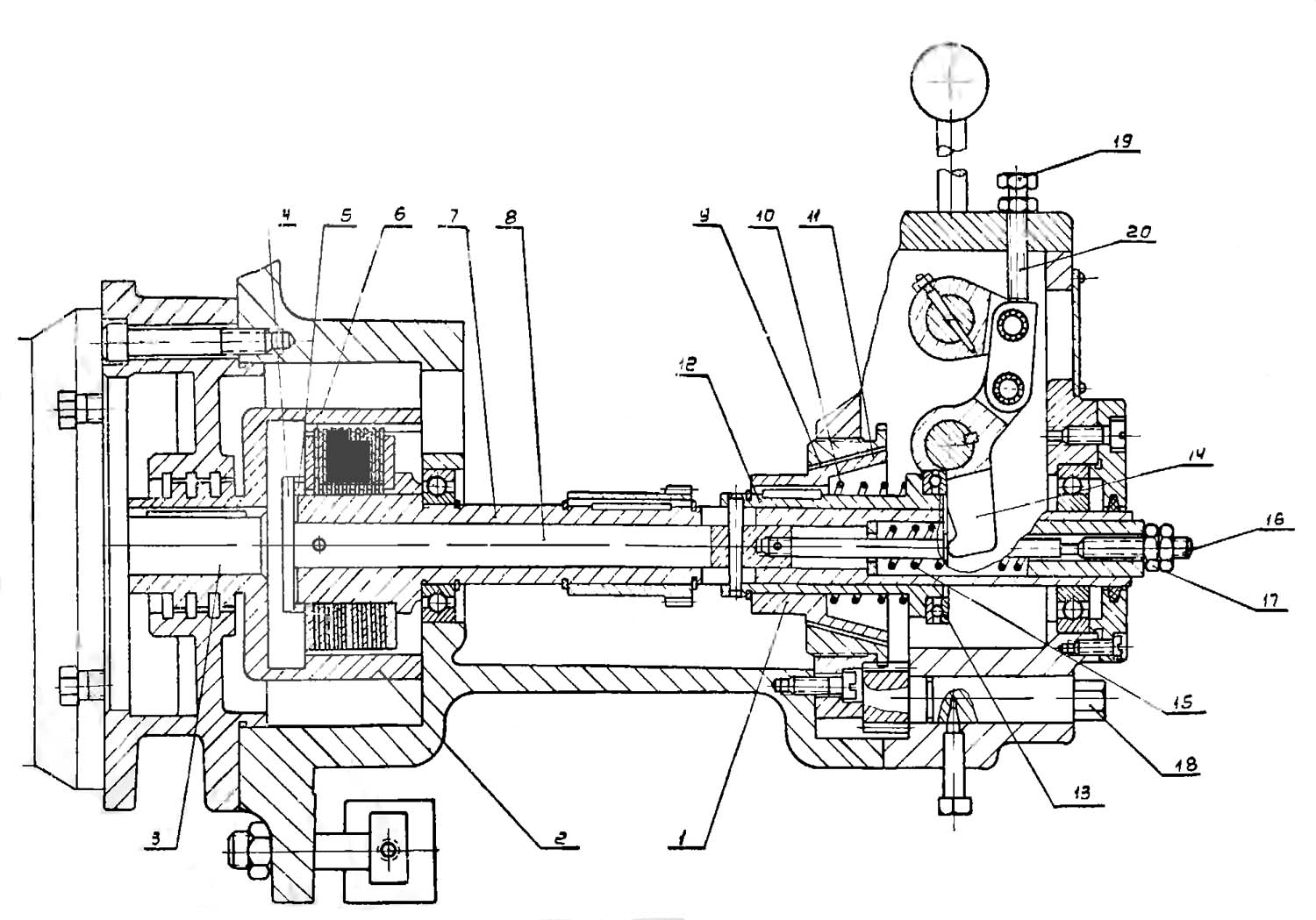

Фрикционная муфта і тормоз редуктора токарного верстата ИЖ-250П
Коробка подач токарно-гвинторізного верстата ИЖ-250П
Коробка подач токарно-гвинторізного верстата ИЖ-250П. Дивитись у збільшеному масштабі

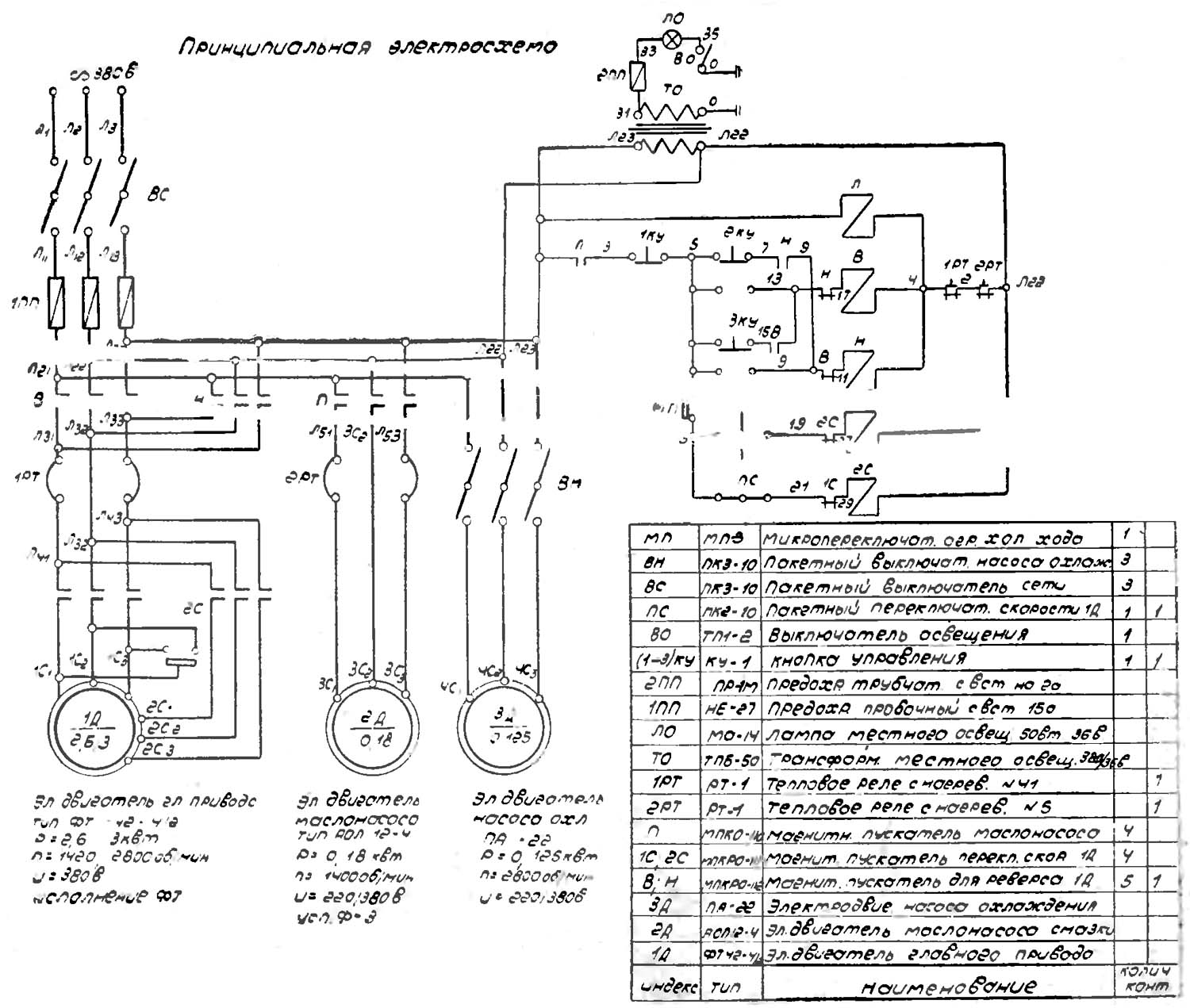

Електрична схема токарно-гвинторізного верстата ИЖ-250П
Схема електрична токарно-гвинторізного верстата ИЖ-250П. Дивитись у збільшеному масштабі
| Наименование параметра | ИЖ-250 | ИЖ-250П | 1И611п | 250итвм |
|---|---|---|---|---|
| Основні параметри | ||||
| Класс точності по ГОСТ 8-82 | Н | П | П | В |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 250 | 250 | 250 | 240 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 125 | 125 | 125 | 168 |
| Наибольшая длина заготовки (РМЦ), мм | 500 | 500 | 500 | 500 |
| Высота оси центров над плоскими направляющими станины, мм | 150 | 150 | 130 | 150 |
| Высота от опорной поверхности резца до линии центров, мм | 20 | 20 | 16 | 16 |
| Наибольшее рассояние от оси центров до кромки резцедержателя, мм | 130 | 127 | ||
| Шпиндель | ||||
| Диаметр сквозного отверстия в шпинделе, мм | 33 | 33 | 27 | 25 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 30 | 30 | 24 | 24 |
| Количество ступеней прямого обертання шпинделя, об/мин | 22 | 22 | 21 | 21 |
| Частота прямого обертання шпинделя, об/мин | 16..2000 | 16..2000 | 20..2000 | 25..2500 |
| Размер внутреннего конуса в шпинделе, М | Морзе 5 | Морзе 5 | Морзе 4 | Морзе 4 |
| Кінець шпинделя по ГОСТ 12593-72 | резбовой | резбовой | 4 | 4 |
| Торможение шпинделя | Есть | есть | есть | |
| Подачи | ||||
| Наибольшая длина ходу каретки суппорта, мм | 500 | 500 | 500 | 500 |
| Цена деления лимба продольного переміщення суппорта, мм | 0,1 | 0,1 | 0,1 | 0,1 |
| Продольное перемещение за один оборот лимба, мм | 23,5 | 23,5 | 20 | 20 |
| Наибольшее поперечное перемещение суппорта, мм | 150 | 150 | 180 | 165 |
| Цена деления лимба поперечного переміщення суппорта, мм | 0,05 | 0,05 | 0,02 | 0,05 |
| Поперечне переміщення за один оберт лімба, мм | 3 | 3 | 3 | 3 |
| Межі робочих подач поздовжніх, мм/про | 0,07..2,17 | 0,07..2,17 | 0,01..1,8 | 0,01..1,8 |
| Межі робочих подач поперечних, мм/про | 0,01...1,08 (1/2 вироб.) | 0,01...1,08 (1/2 вироб.) | 0,005..0,9 | 0,005..0,9 |
| Швидкість швидких переміщень супорта, поздовжніх, м/хв. | ні | ні | ні | ні |
| Швидкість швидких переміщень супорта, поперечних, м/хв. | ні | ні | ні | ні |
| Межі кроків різьб метричних, що нарізаються, мм | 0,2..6 | 0,2..6 | 0,2..48 | 0,2..48 |
| Межі кроків різьблення дюймових | 24..3,5 | 24..3,5 | 24..0,5 | 24..0,5 |
| Межі кроків різьблення модульних | 0,2..6 | 0,2..6 | 0,2..30 | 0,2..12 |
| Вимикаючі поздовжні упори | є | є | є | є |
| Вимикаючі поперечні упори | ні | ні | є | є |
| Швидке переміщення супорта | ні | ні | ні | ні |
| Різцеві санки | ||||
| Найбільше переміщення верхніх санчат супорта, мм | 120 | 120 | 120 | 120 |
| Ціна поділу лімба, мм | 0,1 | 0,1 | 0,05 | 0,05 |
| Найбільші розміри державки різця, мм | 20 х 20 | 20 х 20 | 16 х 16 | 16 х 16 |
| Ціна розподілу шкали повороту, град | 1 | 1 | 1 | 1 |
| Задня бабка | ||||
| Розмір внутрішнього конуса пінолі задньої бабки за ГОСТ 25557-82 | Морзе 3 | Морзе 3 | Морзе 3 | Морзе 3 |
| Центр пінолі задньої бабки за ГОСТ 13214-79 | Морзе 3 | Морзе 3 | Морзе 3 | Морзе 3 |
| Найбільше переміщення пінолі задньої бабки, мм | 90 | 90 | 85 | 85 |
| Ціна поділу лінійки переміщення пінолі, мм | 1 | 1 | 1 | 1 |
| Ціна поділу лімба переміщення пінолі, мм | 0,05 | 0,05 | ||
| Поперечне зміщення пінолі, мм | ±10 | ±10 | ±10 | ±10 |
| Електроустаткування | ||||
| Кількість електродвигунів на верстаті | 3 | 3 | 3 | 3 |
| Електродвигун головного приводу, кВт | 2,6/3 | 2,6/3 | 3 | 3 |
| Електродвигун станції мастила, кВт | 0,18 | 0,18 | 0,08 | 0,09 |
| Електродвигун насоса охолодження, кВт | 0,12 | 0,12 | 0,12 | 0,18 |
| Насос охолодження (помпа) | ПА-22 | ПА-22 | ПА-22 | ПА-22 |
| Габаритні розміри та маса верстата | ||||
| Габарити верстата (довжина ширина висота), мм | 2030 х 875 х 1220 | 2030 х 875 х 1220 | 1770 х 970 х 1300 | 1790 х 810 х 1400 |
| Маса верстата, кг | 1570 рік | 1570 рік | 1180 | 1180 |
