Довідник по металорізальних верстатів та пресовому обладнанні

5327 Верстат зубофрезерный вертикальний напівавтомат
схеми, опис, характеристики

5327 Загальний вигляд зубофрезерного верстата







Відомості про виробника вертикального зубофрезерного напівавтомату 5327

Производитель вертикального зубофрезерного напівавтомату 5327 Егорьевский станкостроительный завод Комсомолец, основанный в 1930 году.

Завод за время своего существования выпустил свыше 60 моделей: зубофрезерных, зубодолбежных, зубошлифовальных, зубозакругляющих і других зубообрабатывающих верстатів.





Продукция Егорьевского станкостроительного завода Комсомолец



5327 Верстат зубофрезерный вертикальний напівавтомат. Назначение і область применения

Зубофрезерный напівавтомат 5327 - один из первых верстатів, выпущенных Егорьевским станкостроительным заводом Комсомолец.

Зубофрезерный верстат 5327 предназначен для нарізання цилиндрических зубчатых колес з прямыми і косыми зубьями, а также для нарізання червячных колес методом радиальной і тангенциальной подачі, звездочек роликовых ланцюгів, шлицевых валов небольшой длины.

Особливості конструкції і принцип роботи верстата 5327

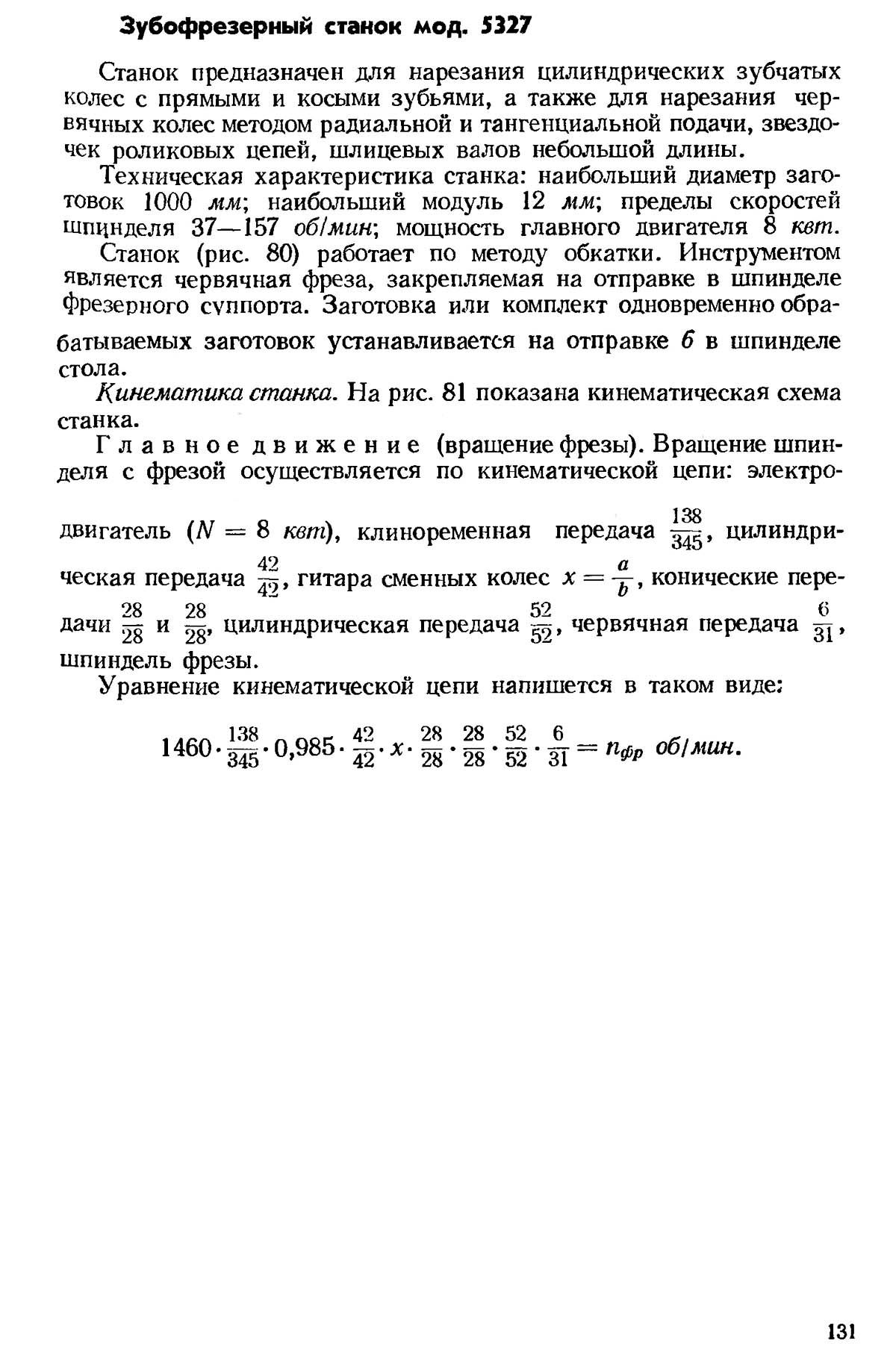

Технічна характеристика верстата:

Верстат 5327 работает по методу обкатки. Инструментом является червячная фреза, закрепляемая на отправке в шпинделе фрезерного суппорта. Заготовка или комплект одновременно обрабатываемых заготовок устанавливается на отправке 6 в шпинделе стола.





Присоединительные розміри зубофрезерного верстата 5327

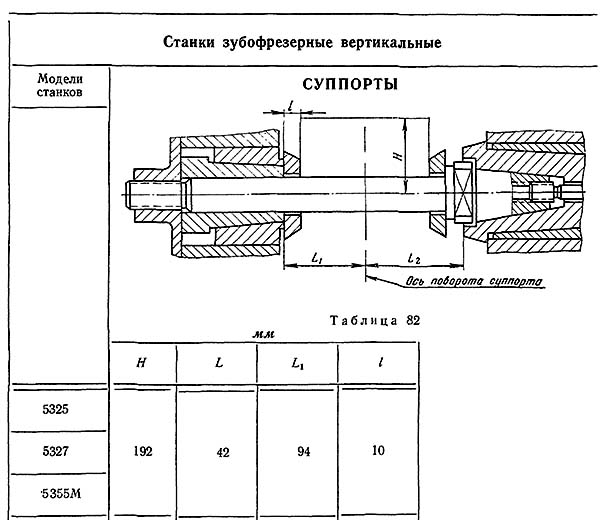

Суппорт зубофрезерного верстата 5327

Суппорт зубофрезерного верстата 5327

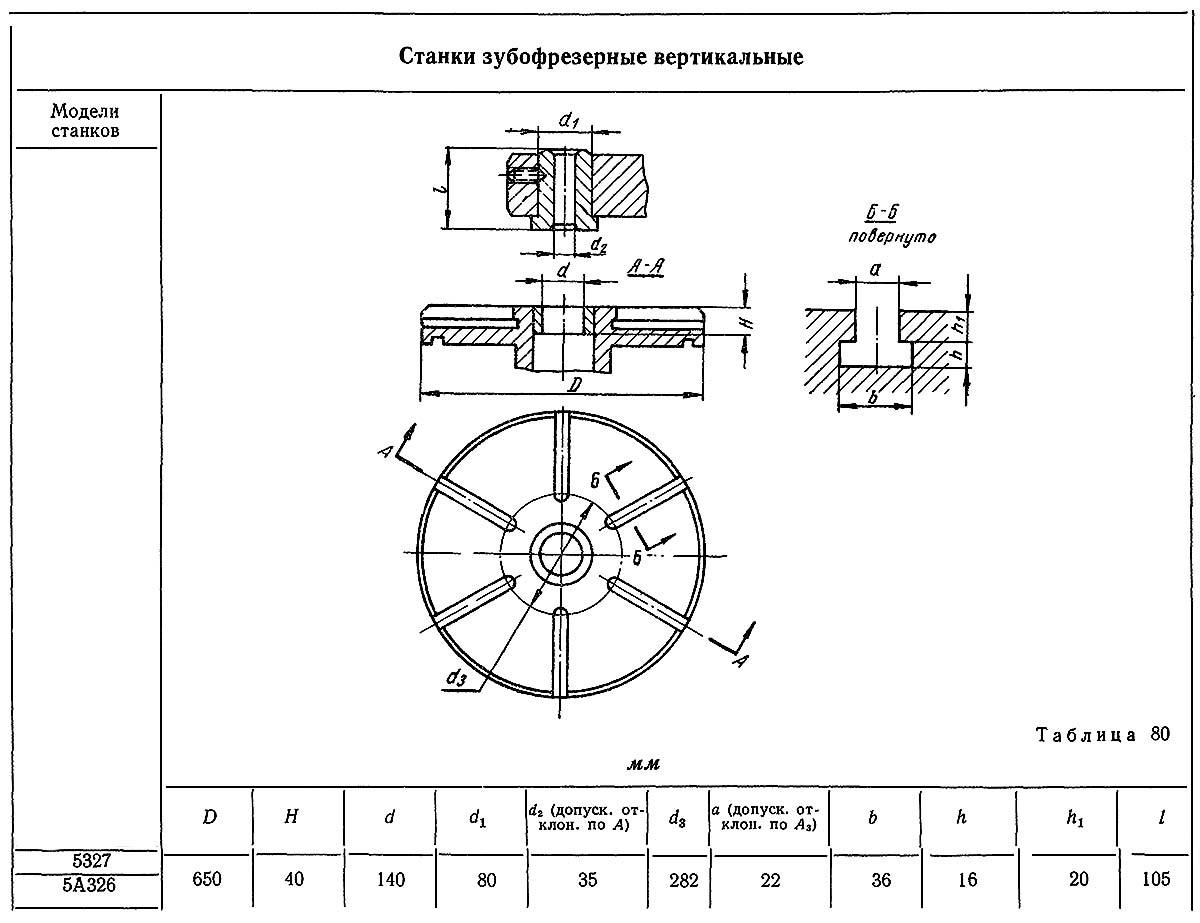

Рабочий стол зубофрезерного верстата 5327

Рабочий стол зубофрезерного верстата 5327

Рабочий стол зубофрезерного верстата 5327. Дивитись у збільшеному масштабі



Загальний вигляд і общее пристрій зубофрезерного верстата 5327

5327 напівавтомат зубофрезерный. Загальний вигляд

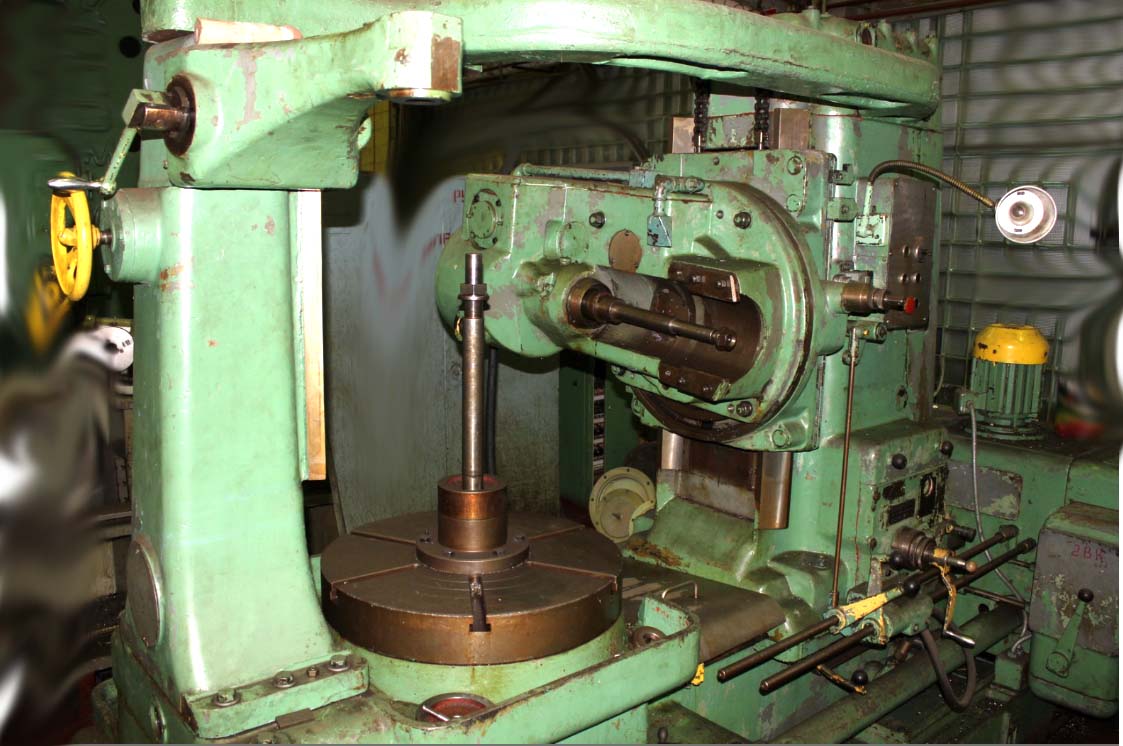

Фото зубофрезерного напівавтомату 5327

Фото зубофрезерного напівавтомату 5327. Дивитись у збільшеному масштабі



5327 напівавтомат зубофрезерный. Загальний вигляд

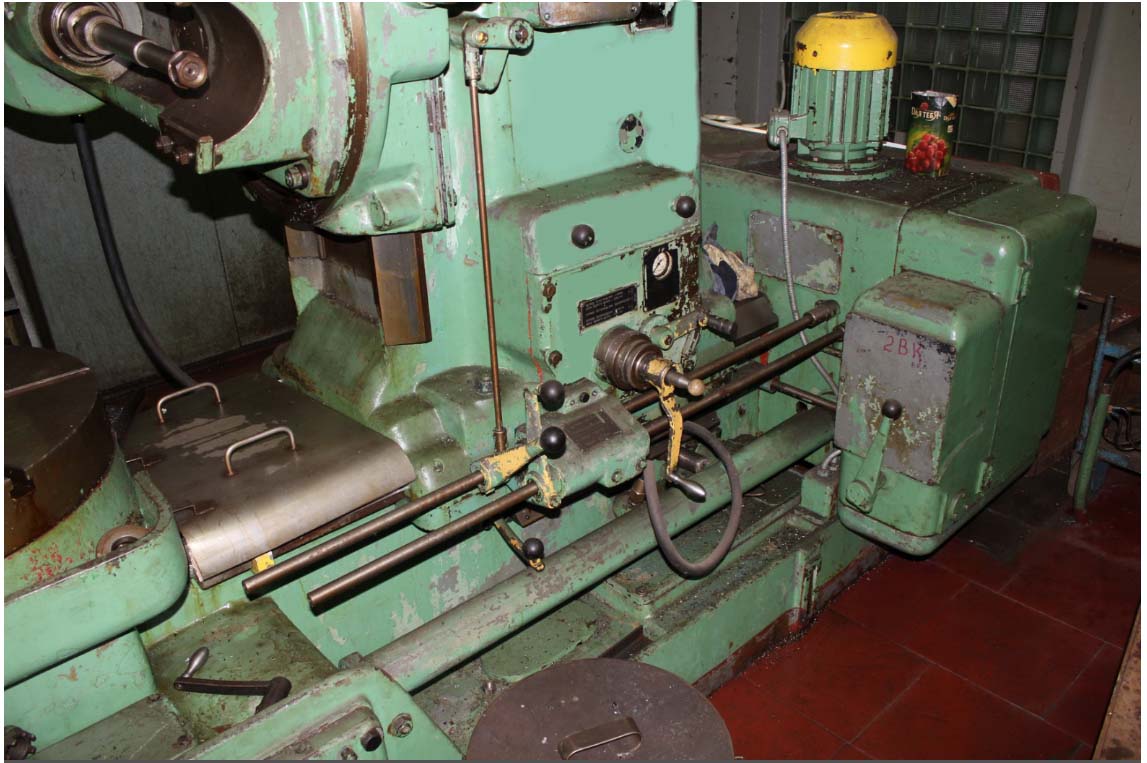

Фото зубофрезерного напівавтомату 5327

Фото зубофрезерного напівавтомату 5327. Дивитись у збільшеному масштабі



5327 напівавтомат зубофрезерный. Загальний вигляд

Фото зубофрезерного напівавтомату 5327

Фото зубофрезерного напівавтомату 5327. Дивитись у збільшеному масштабі



5327 напівавтомат зубофрезерный. Загальний вигляд

Фото зубофрезерного напівавтомату 5327

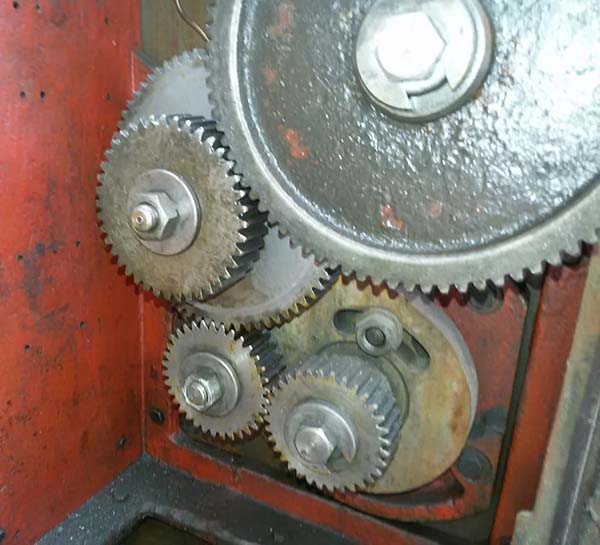

Фото сменных колес на гітарі деления і подач верстата 5327

Фото сменных колес на гітарі деления і подач верстата 5327

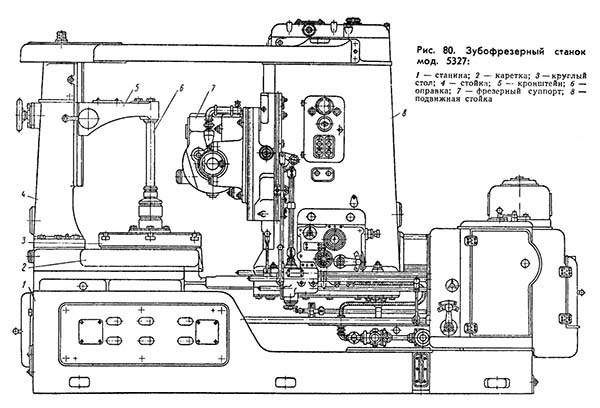

Розташування складових частин і органів керування зубофрезерным верстатом - напівавтоматом 5327

5327 Розташування складових частин зубофрезерного верстата напівавтомату

Розташування складових частин і органів керування верстатом 5327


Основні вузли зубофрезерного верстата 5327

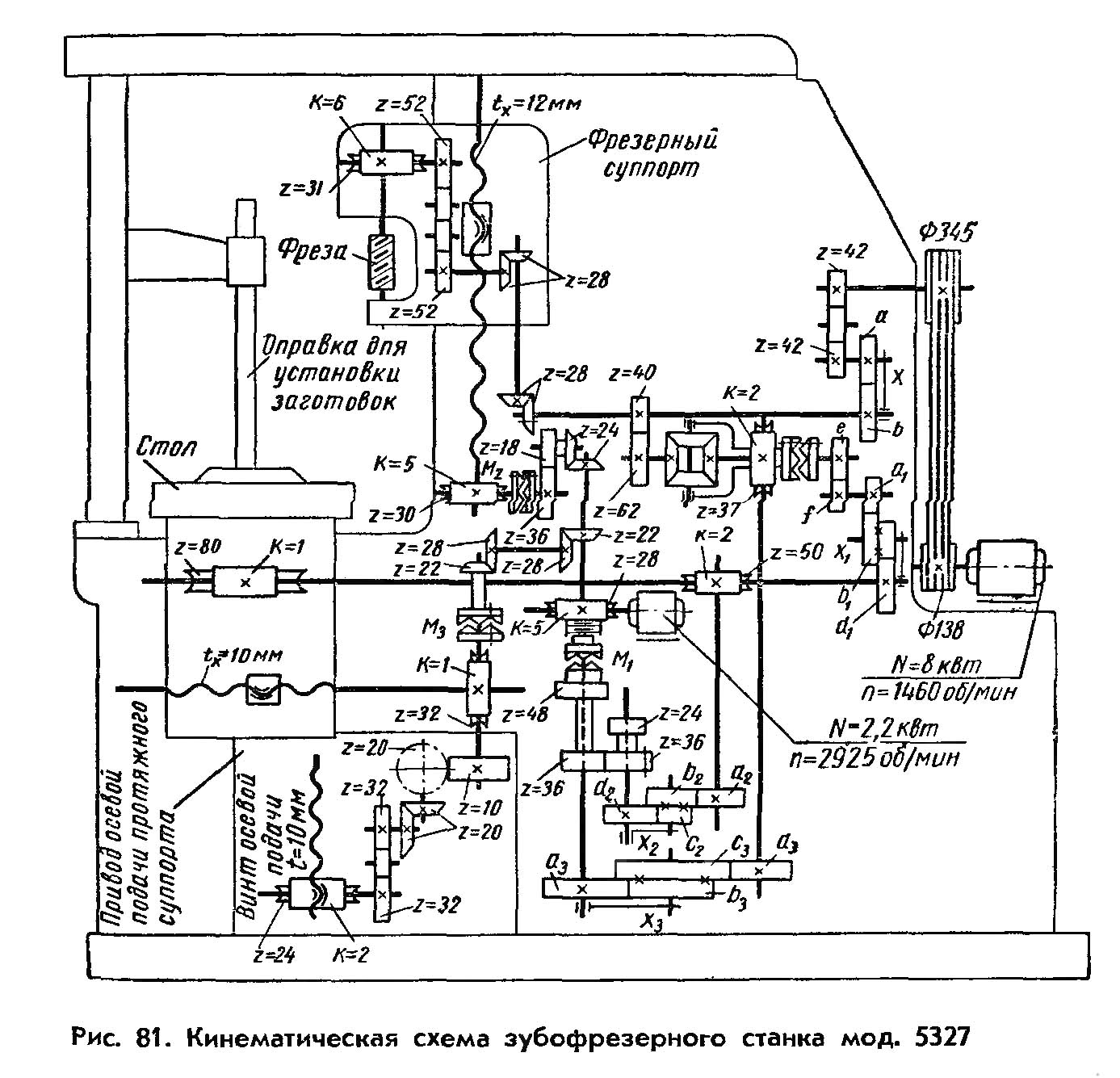

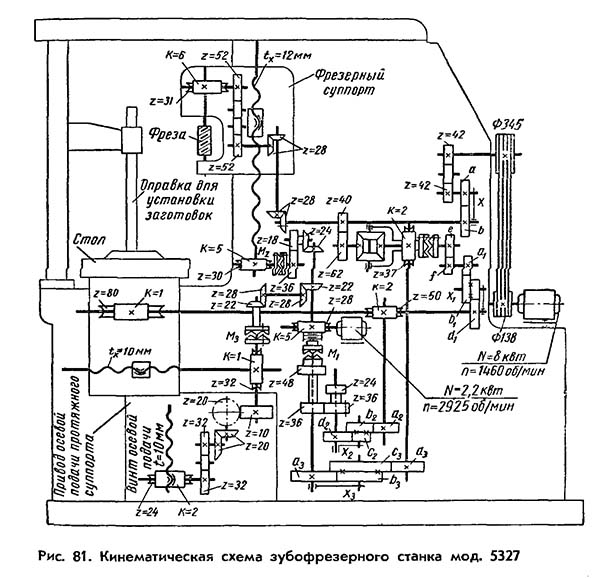

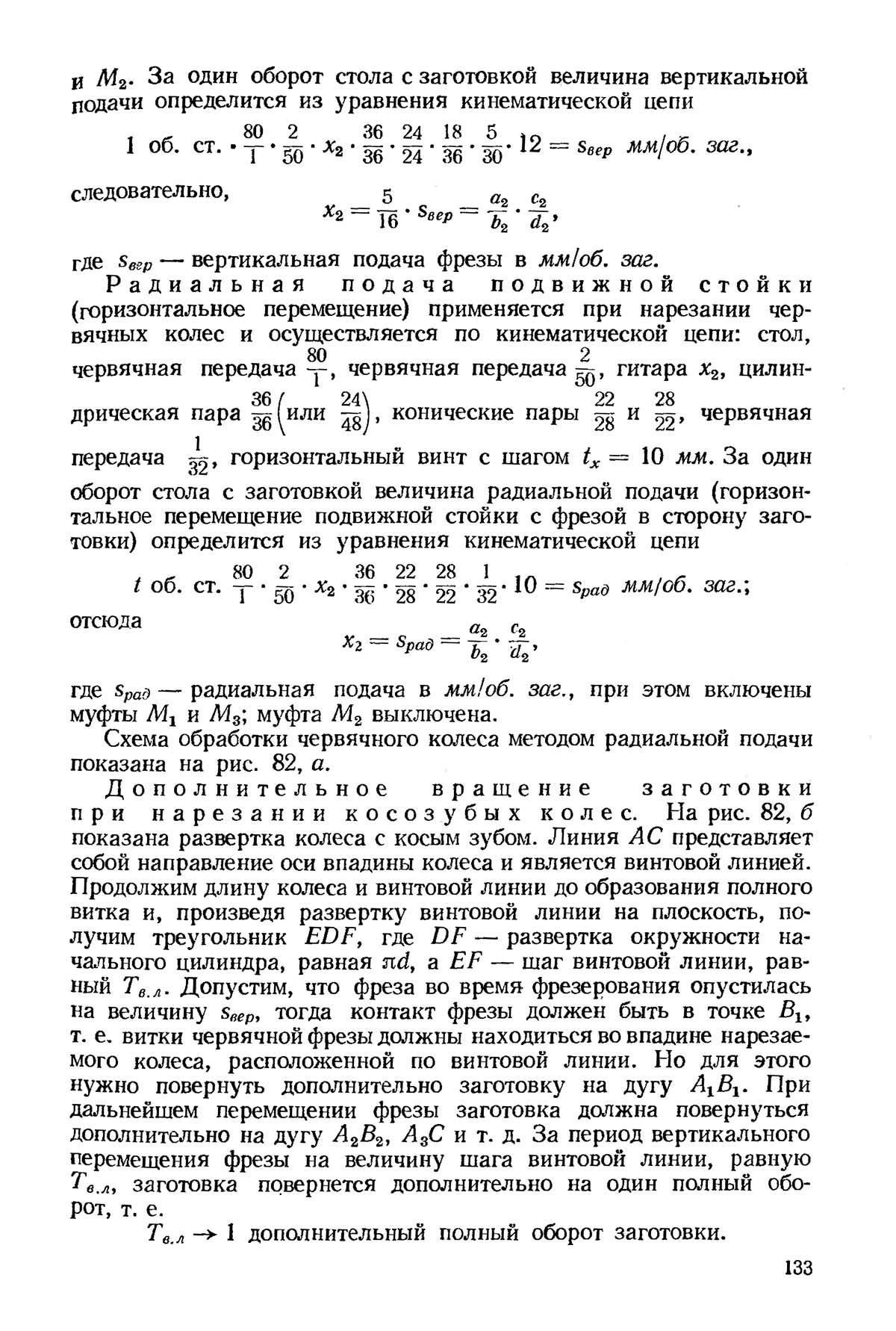

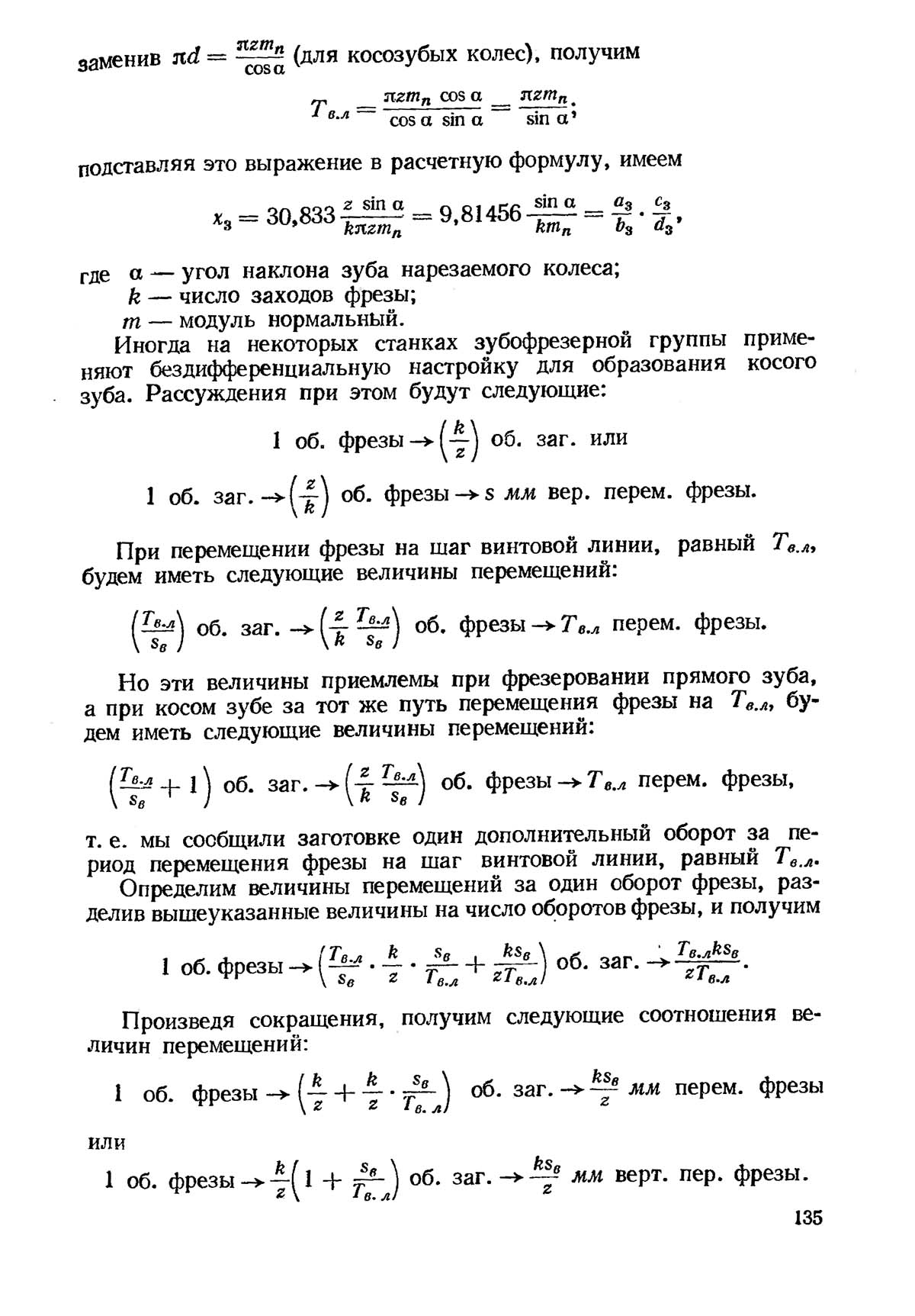

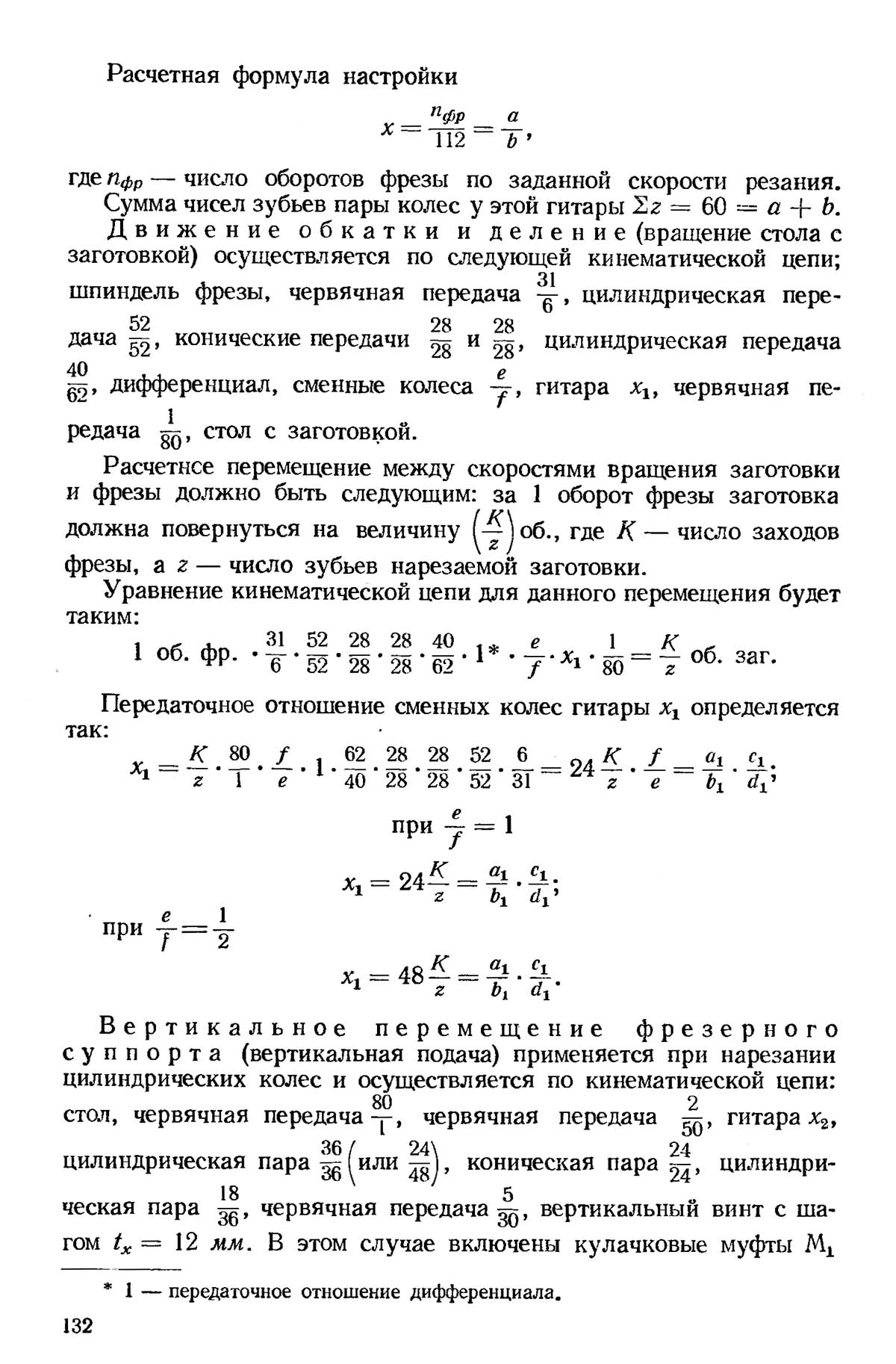

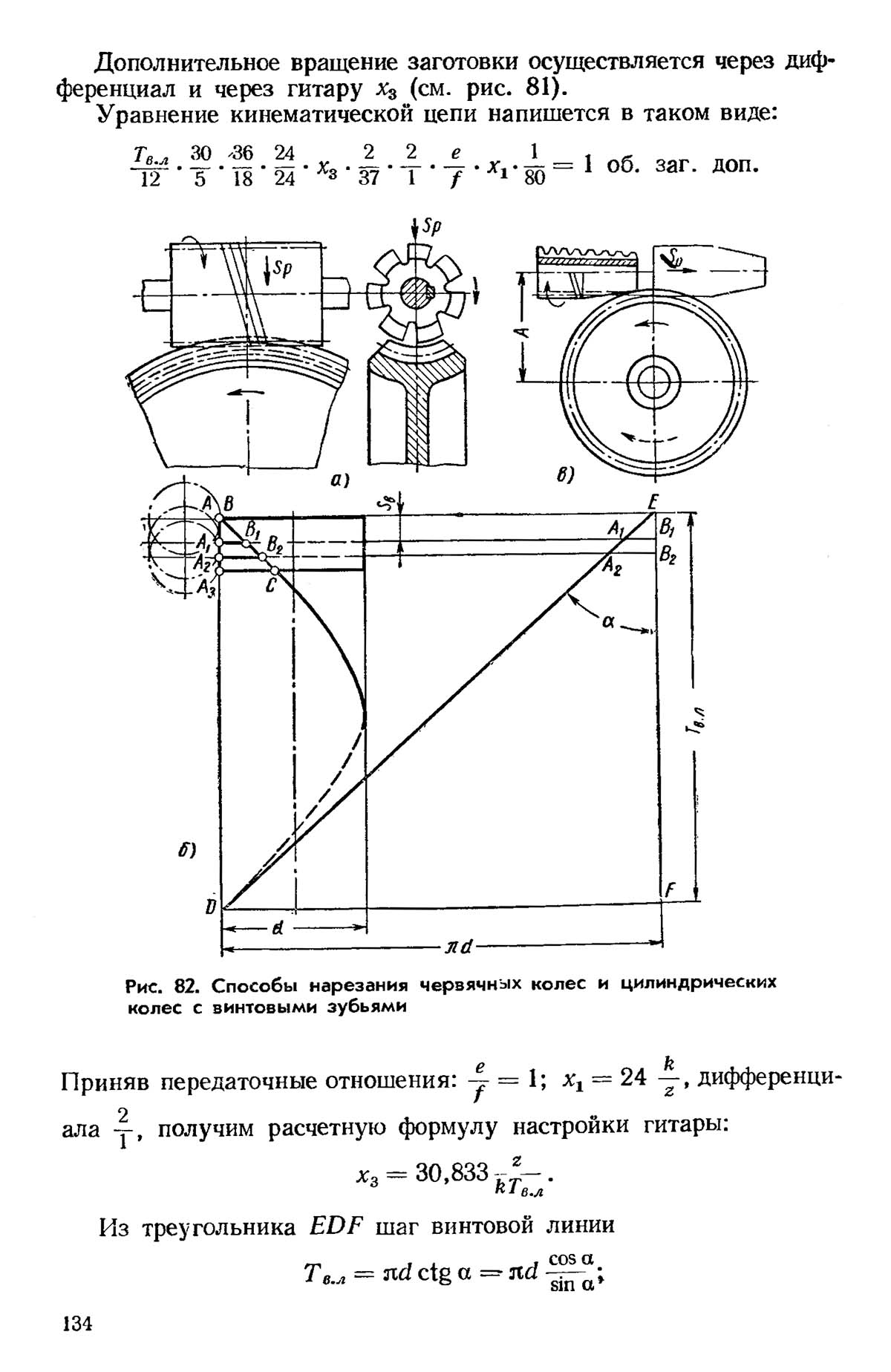

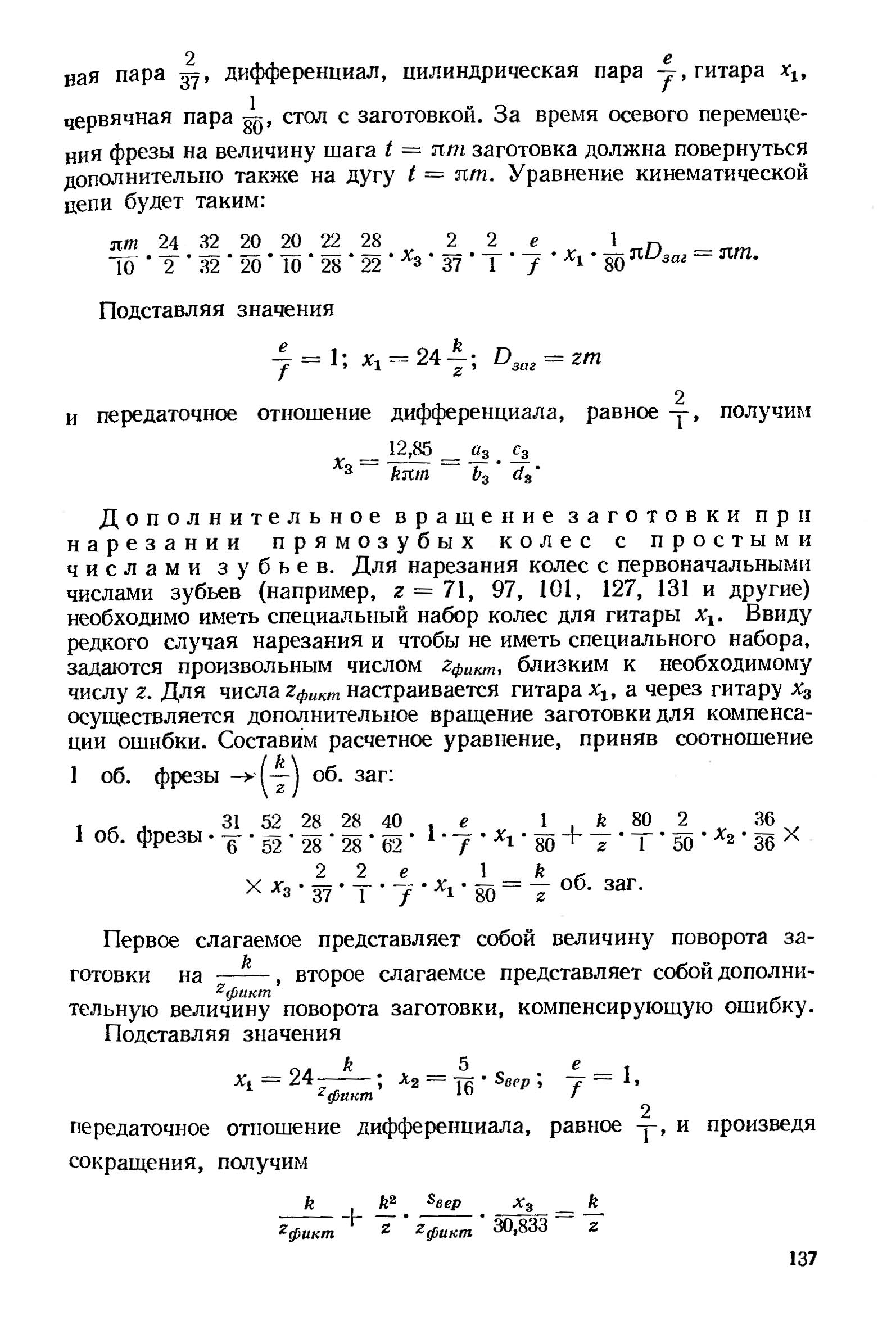

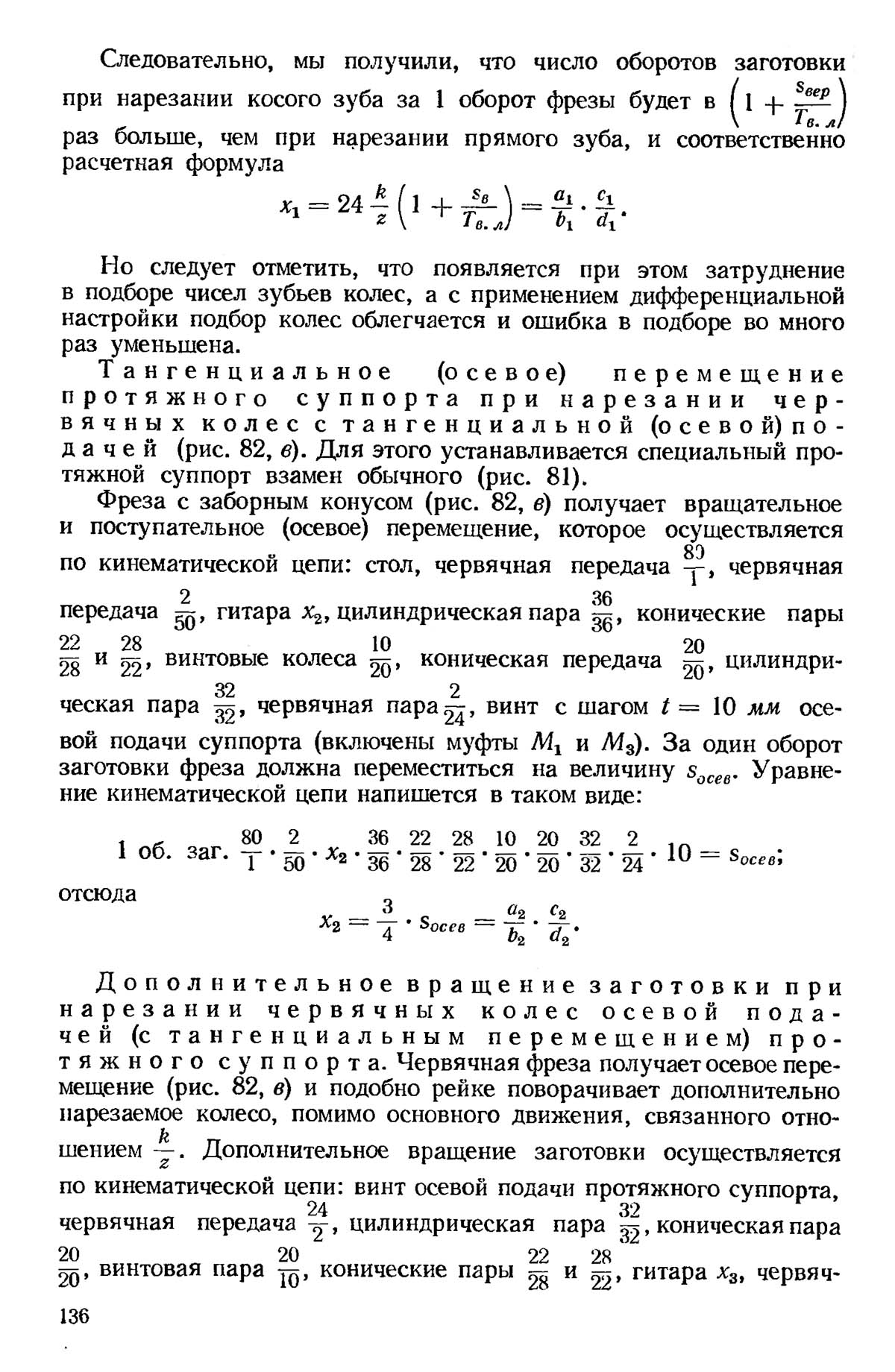

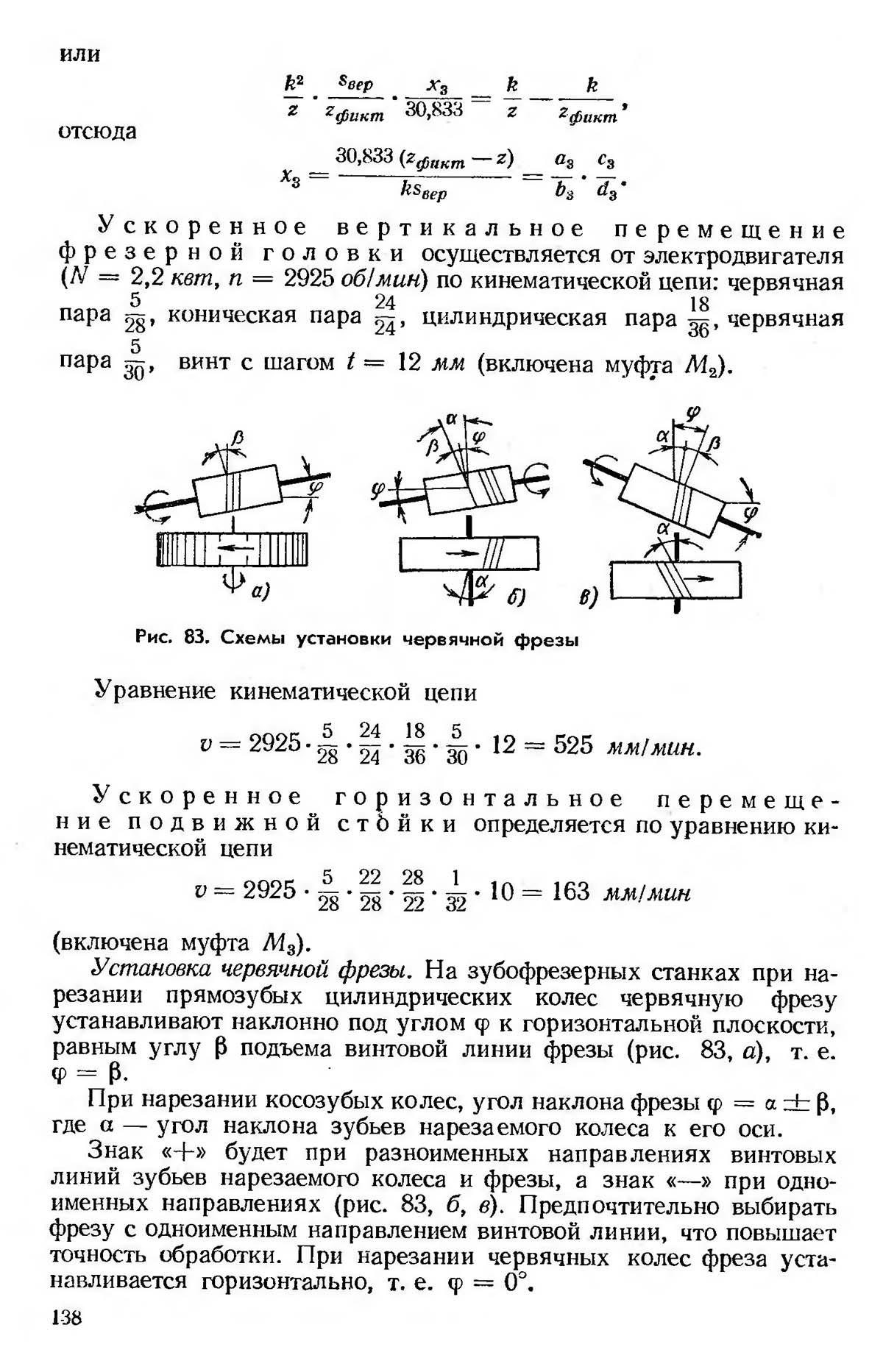

Схема кінематична зубофрезерного верстата 5327

Схема кінематична зубофрезерного верстата 5327

Кінематична схема зубофрезерного напівавтомату 5327

Схема кінематична зубофрезерного верстата 5327. Дивитись у збільшеному масштабі







Методы зубонарізання. Відеоролик.




    Список литературы по зубообработке

  1. Ачеркан Н.С. Металлорежущие верстати, Том 1, 1965.
  2. Гальперин Е.И. Наладка зуборезных верстатів, 1960, стр. 66
  3. Козлов Д.Н. Зуборезные роботи, 1971.
  4. Кучер А.М., Киватицкий М.М., Покровский А.А., Металлорежущие верстати (Альбом общих видов, кинематических схем і вузлів), 1972.
  5. Лоскутов В.В., Ничков А.Г. Зубообрабатывающие верстати, 1978.
  6. Малахов Я.А. Зубообрабатывающие і резьбофрезерные верстати і их наладка, 1972.
  7. Мильштейн М.З. Нарезание зубчатых колес, 1972.
  8. Овумян Г.Г., Адам А.И. Справочник зубореза, 1983.
  9. Птицин Г.А., Кокичев В.Н. Зуборезные верстати, 1957.
  10. Шавлюга Н.И. Расчет і примеры наладок зубофрезерных і зубодолбежных верстатів, 1978.
  11. Руководящий материал для конструкторов, проектирующих технологическую оснастку. Основні данные і посадочные места металлорежущих верстатів. НИИМАШ, 1968.
