Корвет-10 Верстат круглопильный деревообрабатывающий
Схеми, опис, характеристики

Відомості про виробника круглопильного деревообрабатывающего верстата Корвет-10

Поставщиком круглопильного деревообрабатывающего верстата Корвет-10 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель - компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Корвет-10 Верстат круглопильный деревообрабатывающ переносной. Назначение, область применения

Круглопильный верстат Корвет-10 - синономы: верстат циркулярный, верстат распиловочный, пила циркулярная, пила дискова - предназначен для индивидуального использования для обробки древесины і подобных материалов (картона, фанеры, древесностружечных плит і т. п.): продольного или поперечного, косого, наклонного і комбинированного пиления заготовок максимальной толщиной до 43 мм.

Не допускается обработка: металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов. Пила Корвет-10 не рассчитана на работу при непрерывном производстве.

Особливості конструкції верстата Корвет-10:

• Плавная регулировка вылета диска по высоте
• Плавная регулировка угла наклона пильного диска
• Съемный удлинитель робочого стола
• Электромагнитный пускатель для безопасной роботи
• Малый вес і габарити

Круглопильный верстат Корвет-10 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат Корвет-10 може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

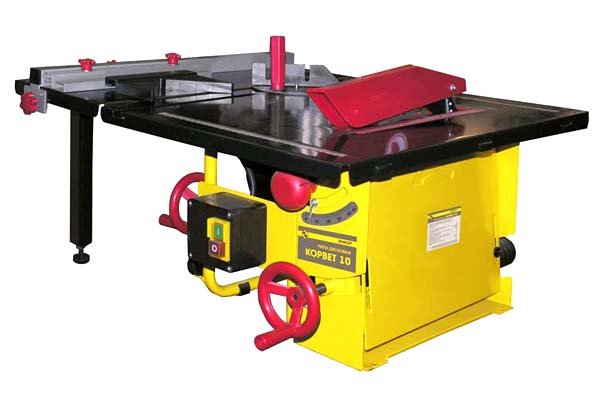

Корвет-10 Загальний вигляд круглопильного деревообрабатывающего верстата

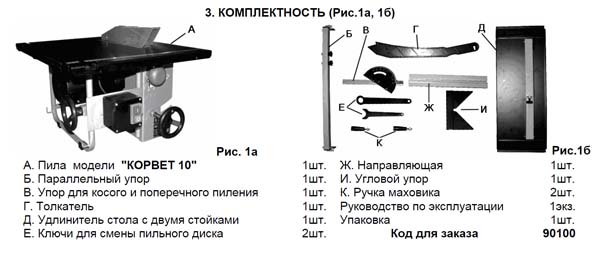

Комплект поставки круглопильного верстата Корвет-10

Список комплекта поставки круглопильного верстата Корвет-10

• A. Пила моделі "КОРВЕТ 10" 1шт.
• Б. Параллельный упор 1шт.
• В. Упор для косого і поперечного пиления 1шт.
• Г. Толкатель 1шт.
• Д. Удлинитель стола з двумя стойками 1шт.
• Е. Ключи для смены пильного диска 2шт.
• Ж. Направляющая 1шт.
• И. Угловой упор 1шт.
• К. Ручка маховика 2шт.
• Руководство по експлуатации 1екз.
• Упаковка 1шт.
• Код для заказа 90100

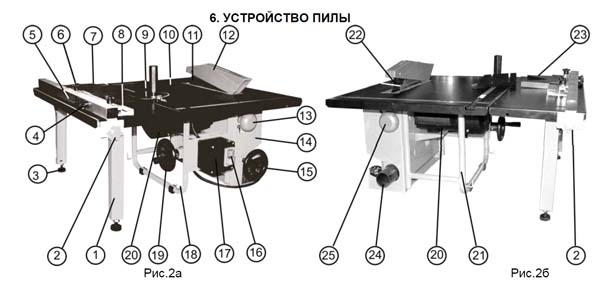

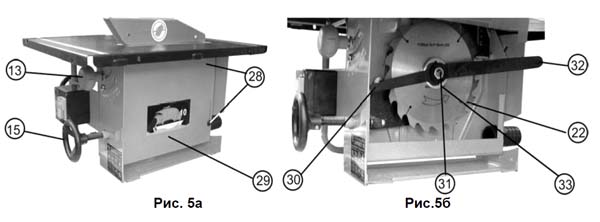

Cклад круглопильного верстата Корвет-10

Список вузлів круглопильного верстата Корвет-10

1. Стойки удлинителя стола
2. Винт фиксации параллельного упора
3. Опора регулируемая
4. Винт фиксации направляющей
5. Параллельный упор
6. Винт фиксирующий
7. Удлинитель стола
8. Направляющая
9. Упор для косого і поперечного
10. Рабочий стол

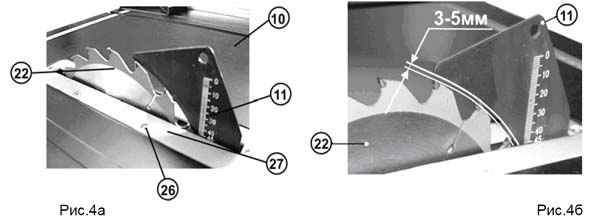

11. Расклиниватель
12. Защитный кожух пильного диска
13. Винт фиксации установки угла наклона шпинделя
14. Корпус пилы
15. Маховик установки глубины пиления
16. Выключатель пиления
17. Магнитный пускатель
18. Крючки для толкателя
19. Маховик установки угла наклона шпинделя
20. Електродвигун
21. Рама
22. Пильный диск
23. Угловой упор
24. Патрубок пылесборника (пылесоса)
25. Винт фиксации установки глубины пиления

Пиление на круглопильном станке Корвет-10

После увімкнення пилы подождите, чтобы пильный диск развил максимальную скорость обертання до начала пиления.

После каждой новой регулировки пилы рекомендуется выполнить пробное пиление з целью проверки правильности установки размеров.

Одна сторона обрабатываемой заготовки прижимается к направляющей планке, а вторая сторона находится на рабочей поверхности стола. Рукой (пальцы вместе) прижмите деталь і толкайте її вдоль направляющей планки к пильному диску.

Защитный кожух (12), Рис.2а, пильного диска всегда должен быть в рабочем состоянии і закрывать обрабатываемую заготовку.

При выполнении пиления оператор должен находиться сбоку от линии распиловки.

Обеспечивайте опору для длинных заготовок, чтобы предотвратить провисание в кінці распиливания (например, используйте роликовую опору).

Используйте толкатель или толкающий брусок для подачі заготовки, если без толкателя руки оператора приближаются к пильному диску ближе, чем на 125 мм.

Всегда проталкивайте обрабатываемую заготовку до кінця расклинивателя.

Оставляйте обрезки на рабочем столе до полной остановки пильного диска.

ВНИМАНИЕ: Чтобы обеспечить правильную работу пилы, не засорять рабочее место і оградить оператора от воздействия опилок і древесной пыли, необходимо к патрубку (18) подсоединить систему принудительного пылеудаления (пылесос).

Типы операций на круглопильном станке Корвет-10

Поперечное пиление (Рис. 2а,9)

Поперечное пиление – ето пиление поперек волокон под углом 90°. Выполняется при установленном на упоре для косого і поперечного пиления (9) угла 0° , Рис.2а.

Наклонное поперечное пиление (Рис. 2а,9)

Выполняется з использованием упора для косого і поперечного пиления (9), Рис.2а, также как поперечное пиление, за исключением того, что заготовка распиливается не под углом 90 градусов, а под другим углом к плоской стороне (пласти) заготовки, плоскость пильного диска (22) не перпендикулярна поверхности робочого стола (10).

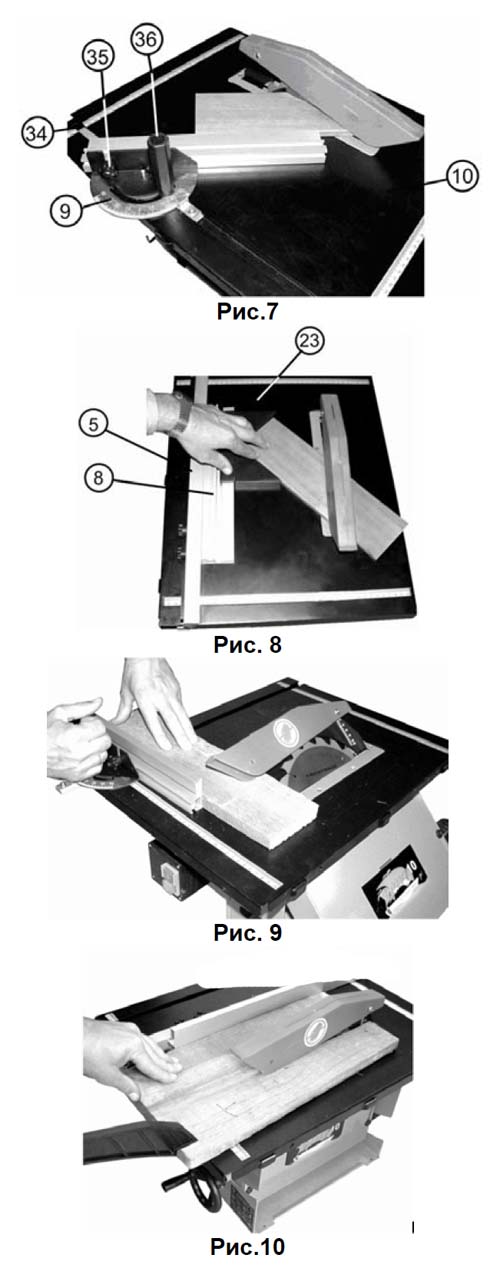

Комбинированное пиление (Рис.7,8,9)

Выполняется з применением упора для косого і поперечного пиления (9) і является комбинацией пиления под углом і наклонного пиления.

Продольное пиление (Рис. 2а, 10)

Выполняется з параллельным упором (5), заготовка распиливается вдоль волокон. Установите параллельный упор (5) на желаемую ширину продольного пиления і зафиксируйте в етой позиции.

Наклонное продольное пиление (Рис. 2а,9,10)

Выполняется з параллельным упором (5), также как продольное пиление. Однако, пильный диск (22) устанавливается под углом наклона; плоскость пильного диска (22) не перпендикулярна поверхности робочого стола (10).

Пиление на заготовки определенного размера (Рис. 2а)

Выполняется з параллельным упором (5). Продольное пиление заготовки производится по всей толщине. Не пытайтесь распиливать покоробленную заготовку.

Пиление заготовок большого размера (Рис. 2а)

При пилении длинных или широких заготовок необходимо их поддерживать, а именно, ту часть, которая не лежит на плоскости робочого стола (10). Используйте регулируемые роликовые опори.

Пиление узких деталей шириной меньше чем 120 мм

Установите параллельный упор (5) на соответствующую ширину детали.

Продвиньте заготовку обеими руками в область пильного диска (22), Рис.2а, используя толкатель (J), Рис.1б.

Всегда проталкивайте деталь до кінця защитного кожуха пильного диска (12), Рис.2а.

Пиление узких деталей шириной меньше чем 30 мм

Распиловка очень узких деталей шириной 30мм или меньше должна выполняться з применением толкающего бруска. Толкающий брусок вместе з пилкою не поставляется.

ПРЕДУПРЕЖДЕНИЕ: Изношенные или поврежденные толкающие бруски следует сразу же менять.

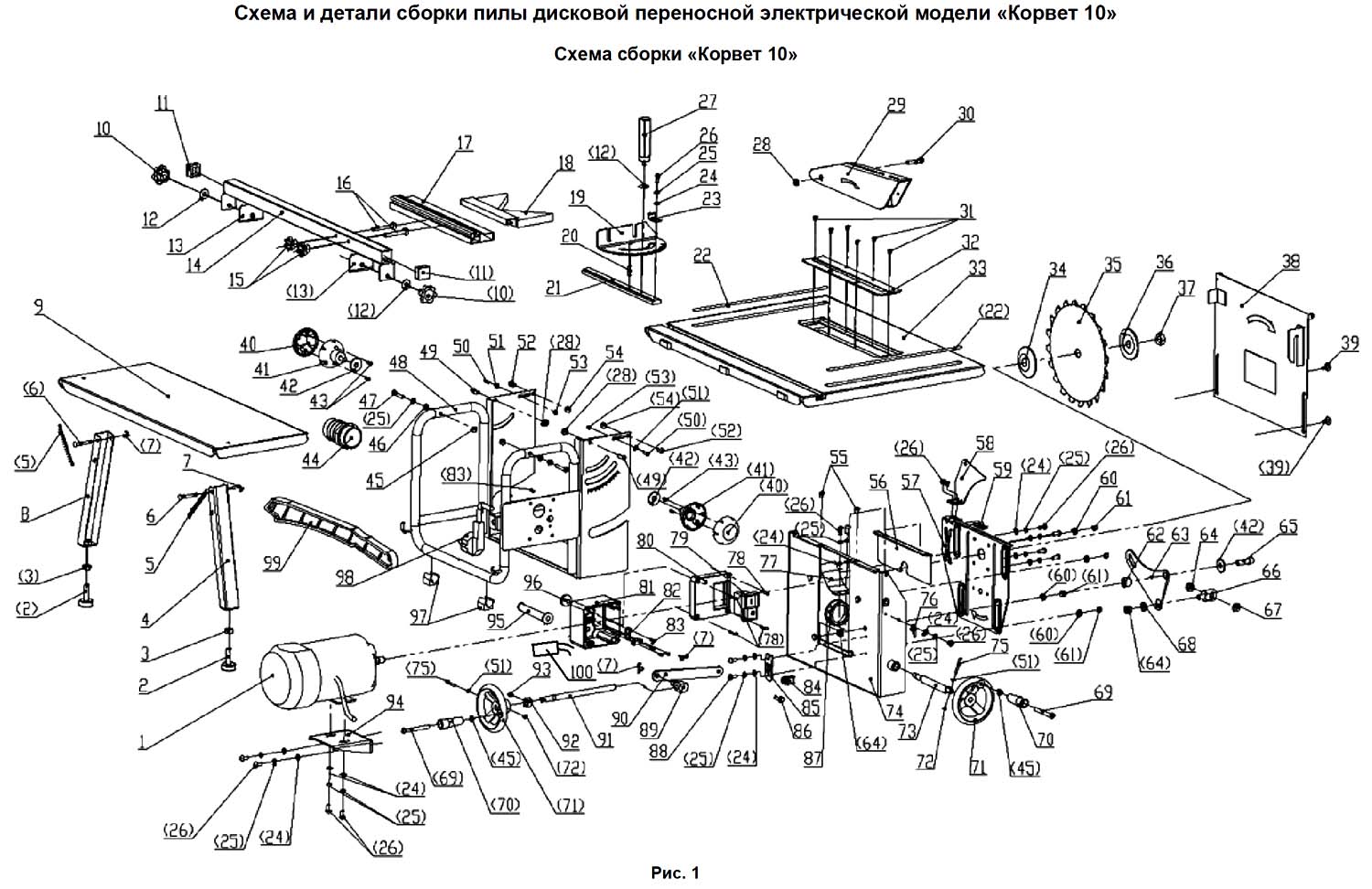

Корвет-10 Верстат круглопильный. Схема і детали сборки

Корвет-10 Верстат круглопильный. Схема і детали сборки. Дивитись у збільшеному масштабі

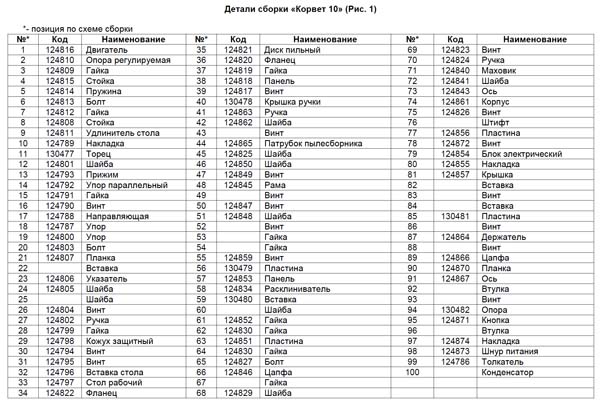

Cклад круглопильного верстата Корвет-10

Технічні характеристики круглопильного верстата Корвет-10

Наименование параметра	Корвет-10	Корвет-10М
Основні параметри
Частота обертання шпинделя диска (на холостом ходу), об/мин	2850	4800
Наружный диаметр диска, мм	200	210
Посадочный диаметр диска, мм	16	30
Диаметр шпинделя, мм	14	14
Максимальная глубина пиления под углом 90 град, мм	43	48
Максимальная глубина пиления под углом 45 град в дереве, мм	36	45
Угол наклона шпинделя диска, град	0..45	0..45
Размер робочого стола, мм	513 х 400	523 х 400
Размер удлинителя робочого стола, мм	513 х 202
Диаметр патрубка для пылесборника, мм	40	36/ 40
Електроустаткування верстата
Род тока питающей сети	220В 50Гц	220В 50Гц
Количество електродвигателей на станке, шт	1	1
Тип електродвигуна	асинхронный	коллекторный
Номинальная потребляемая мощность двигуна, кВт	1,0	1,2
Передача	прямая	зубчатая
Габарит і масса верстата
Габарит упаковки верстата (длина х ширина х высота), мм	550 х 430 х 370	580 х 460 х 340
Масса верстата, кг	22	18
