Корвет-24 Верстат строгальный деревообрабатывающий
Схеми, опис, характеристики

Відомості про виробника строгального деревообрабатывающего верстата Корвет-24

Поставщиком строгального деревообрабатывающего верстата Корвет-24 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель - компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Корвет-24 Верстат строгальный комбинированный переносной електрический. Назначение, область применения

Строгальный комбинированный верстат моделі Корвет 24 предназначен для строгания поверхностей заготовок из натуральной древесины з помощью вращающегося в горизонтальной плоскости робочого вала, расположенного между двумя столами, используемыми как опора для обрабатываемого вироби. Строганию подвергается нижняя или верхняя (в режиме рейсмуса) поверхности заготовки.

На верстатах не допускается обработка металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов.

Комбинированный верстат Корвет 24 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат Корвет 24 може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

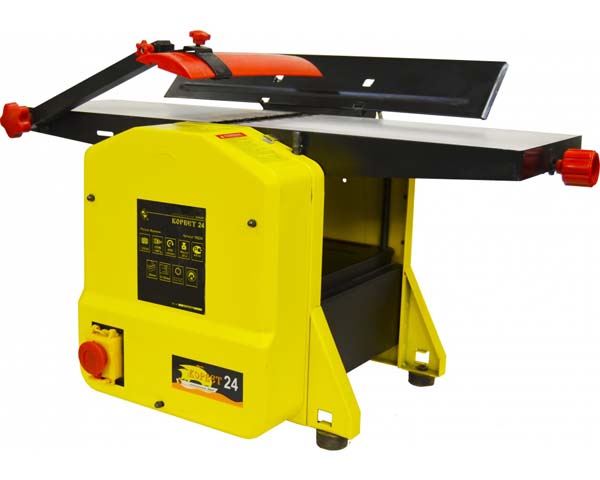

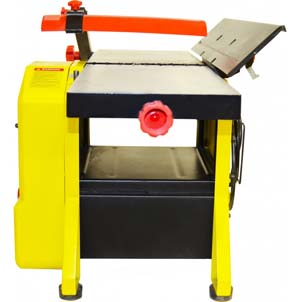

Корвет-24 Загальний вигляд строгального деревообрабатывающего верстата

Список комплекта поставки строгального верстата Корвет-24

• Машина - 1 шт.
• Направляющая планка - 1 шт.
• Ремень приводу - 2 шт.
• Толкатель - 1 шт.
• Ручка - 1 шт.
• Ключ шестигранный - 1 шт.
• Пылесборник - 1 шт.
• Руководство по експлуатации - 1 шт.
• Упаковка - 1 шт.
• Код для заказа 90240

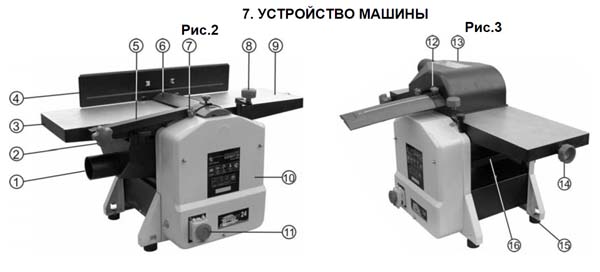

Cклад строгального верстата Корвет-24

Список вузлів строгального верстата Корвет-24

1. Патрубок (пылесборника)
2. Винт установочный (кронштейна)
3. Стол приёмный
4. Направляющая планка
5. Кронштейн (планки защитной робочого вала)
6. Планка защитная (робочого вала)
7. Винт фиксации (поворота защитной планки)
8. Ручка (переміщення робочого стола обробки по толщине)
9. Стол подачі
10. Защитный кожух
11. Магнитный пускатель
12. Винт фиксации (установки защитной планки)
13. Пылесборник
14. Маховик (переміщення стола подачі - установка глубины строгания)
15. Резиновая опора
16. Рабочий стол (строгания по высоте)

Cклад строгального верстата Корвет-24. Дивитись у збільшеному масштабі

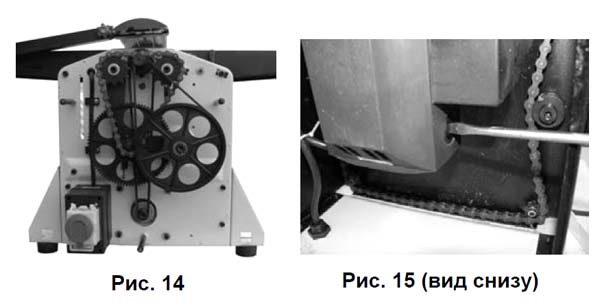

Пристрій і регулировка строгального верстата Корвет-24

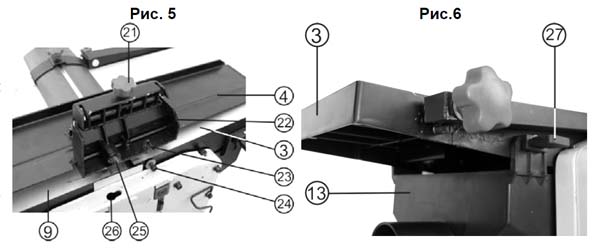

Регулювання направляющей планки (Рис 2,8)

Ослабьте фиксацию гвинта (21) і установите направляющую планку (4) по шкале (28) или по угольнику, угломеру, шаблону или образцу относительно стола подачі (9). Выбранное положение зафиксируйте винтом (21).

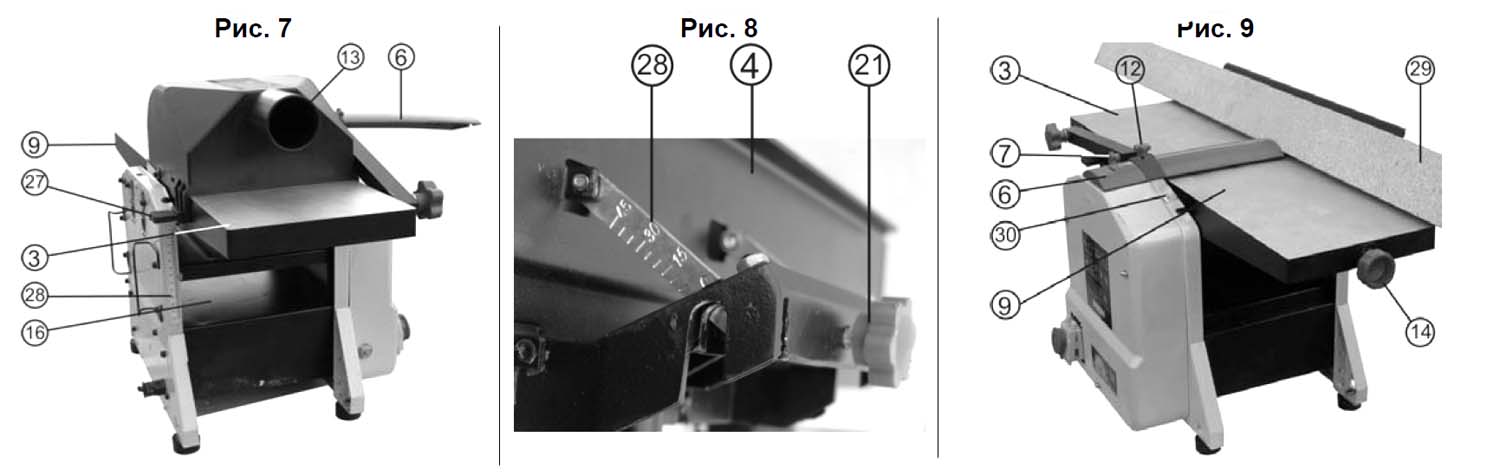

Регулювання защитной планки робочого вала (Рис.9)

Защитная планка робочого вала (6) играет роль крышки, закрывающей рабочий вал. Она закрывает участок робочого вала, не используемого при строгании заготовки (29) данной ширины. Ослабьте винт фиксации (12) защитной планки (6) робочого вала так, чтобы защитная планка (6) могла свободно перемещаться вперед или назад, установите заготовку (29) на стол подачі (9), переместите защитную планку (6) до необходимой используемой ширины робочого вала і закрепите винт фиксации (12) защитной планки (6) робочого вала в нужном положении. При изменении глубины строгания необходимо изменить угол наклона защитной планки (6), ослабив винт фиксации (7). Переместите защитную планку (6) так, чтобы её грани касались стола подачі (9) і приёмного стола (3). Положение зафиксируйте винтом (7).

Строгание на станке Корвет-24

Оборудуйте машину для выполнения строгания (см. пункты 9.2.1-9.2.2). Поворотом маховика (14) установите высоту стола подачі (9), выбрав соответствующую глубину строгания по шкале (30), Рис.9. Установите защитную планку (6), как указано в пункте 10.2.

При строгании плоскости заготовок или кромки (боковой плоскости) установите угол наклона направляющей планки (4) относительно стола подачі (9) 900 , как указано в пункте 10.1.

При строгании фаски установите требуемый угол наклона направляющей планки (4) относительно стола подачі (9) (см. пункт 10.1).

Внимание: Никогда не включайте машину, если не установлена защитная планка робочого вала 11.5. Прижимая заготовку (29) к столу подачі (9), подавайте её вперед, навстречу направлению обертання робочого вала, Рис.9. Подавайте заготовку з равномерной скоростью. Любая остановка заготовки образует неровность или ступень на обрабатываемой поверхности заготовки. В целях собственной безопасности защитная планка (6) должна закрывать часть ножей, не используемых при строгании. Во избежание получения травмы при обработке коротких заготовок і в финишной стадии строгания, производите подачу заготовки только специальным толкателем (D), Рис.1

Внимание: Неравномерная или увеличенная скорость подачі заготовки ухудшает качество обрабатываемой поверхности.

Строгание на станке Корвет-24 в режиме Рейсмус

Оборудуйте машину для выполнения строгания в размер по высоте (рейсмус) (см. пункт 9.2.3). Рукояткой (8), Рис.2, по шкале (28) установите рабочий стол (16), Рис.7, в положение, соответствующее максимально толстому участку заготовки, після чего установите глубину строгания.

Подавайте заготовку обработанной стороной вниз по поверхности робочого стола (16) со стороны приёмного стола (3) до момента захвата заготовки протяжными роликами (автоматическая подача). По необходимости поддерживайте заготовку, не форсируя і не замедляя скорость прохождения заготовки, Рис.7.

Внимание: При выполнении любой строгальной обробки устанавливайте глубину строгания з учетом твёрдости і ширины строгания заготовки. Чем твёрже і шире заготовка, тем меньше глубина строгания.

Замена строгальных ножей на станке Корвет-24

Внимание: Перед заменой ножей необходимо отключить строгальную машину от сети.

Отключите електрическую вилку машины от питающей розетки електросети. Демонтируйте направляющую планку (4), переместите защитную планку (6), Рис.2, или снимите пылесборник (13), Рис.3.

Ослабьте винты крепления прижимной пластины вращением по часовий стрелке ключом, снимите прижимную пластину вместе з ножами з робочого вала, очистите прижимную пластину, гнездо прижимной пластины і ножи от опилок і пыли. Осмотрите ножи, прижимную пластину і винты. Если есть повреждения, детали следует заменить.

Затем полностью соберите ножи і прижимную пластину і надежно установите в пазы робочого вала, вращая винты крепления прижимной пластины против часовий стрелки. На етом етапе винты следует только слегка закрепить.

Проверьте выступ ножей над поверхностью приемного стола. Выступ ножей должен быть не более 0.1 мм, но не ниже поверхности приемного стола. После установки ножей робочого вала в правильное положение надежно закрепите винты, начиная з центральных винтов і заканчивая внешними гвинтами. Рис.10 Рис.11

Внимание: Чтобы предотвратить чрезмерный крутящий момент і возможное повреждение різьби прижимной пластины или винтов, не рекомендуется использовать различные удлинители ключів или другие приспособления. Для собственной безопасности следует немедленно заменить поврежденную прижимную пластину или винты з поврежденной резьбой.

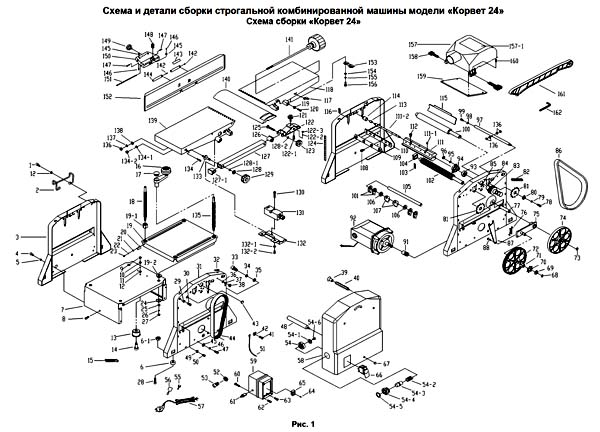

Корвет-24 Верстат строгальный. Схема і детали сборки

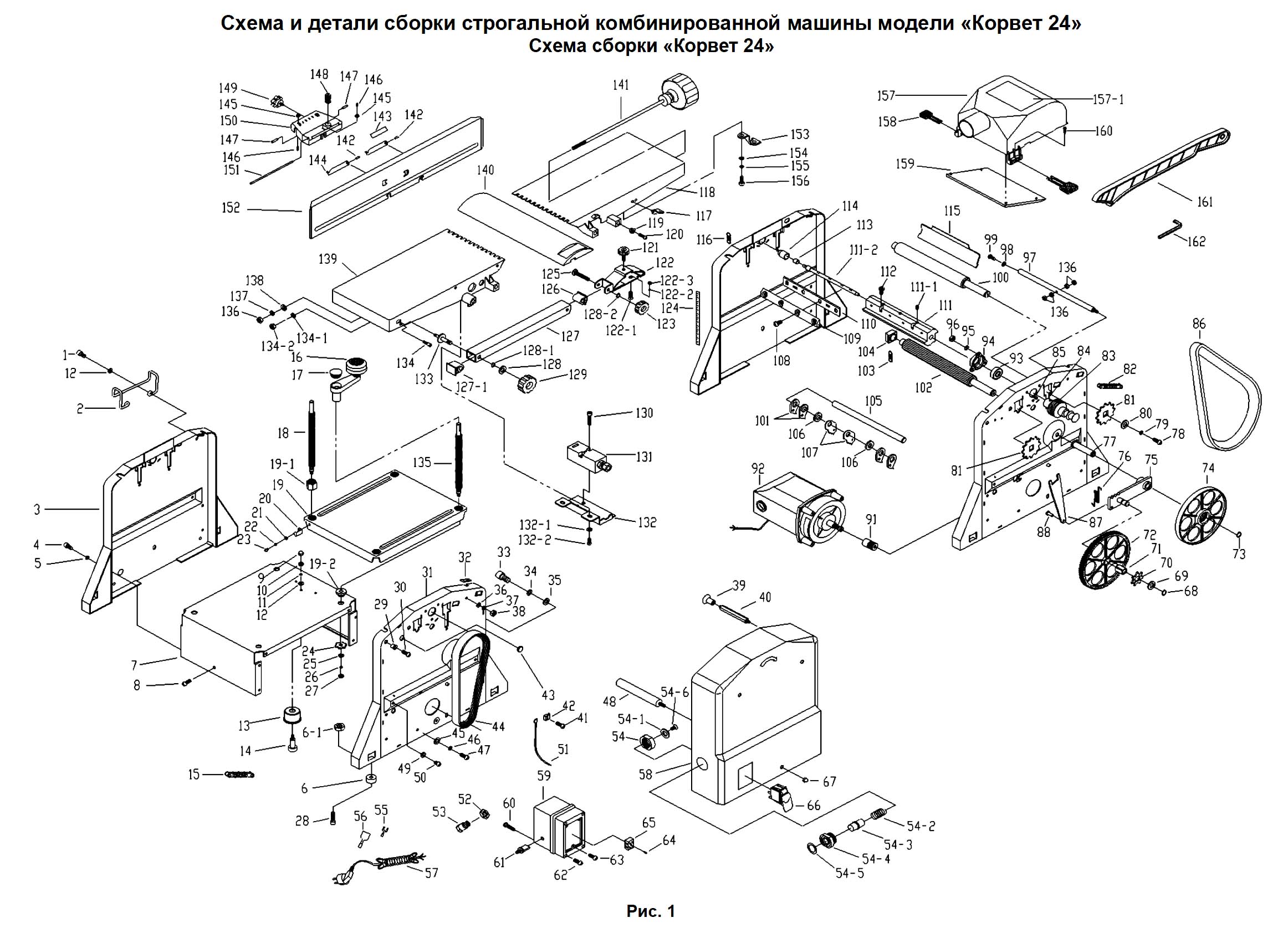

Корвет-24 Верстат строгальный. Схема і детали сборки. Дивитись у збільшеному масштабі

Корвет-24 Верстат строгальный деревообрабатывающий. Відеоролик

Технічні характеристики строгального верстата Корвет-24

Наименование параметра	Корвет-24
Основні параметри
Частота обертання ножей (на холостом ходу), об/мин	8000
Количество строгальных ножей на строгальном валу	2
Угол наклона направляющей планки, град	0..45
Диапазон толщины обрабатываемых заготовок, мм	5..120
Подача заготовок в режиме Рейсмус	Механ
Скорость механической подачі заготовки, м/мин	8
Максимальная глубина строгания, мм	2,0
Диаметр строгального вала, мм	50
Размер робочого стола (строгального), мм	737 х 210
Размер робочого стола (рейсмус), мм	255 х 255
Максимальная ширина строгания, мм	204
Диаметр патрубка для пылесборника, мм	64
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Количество електродвигателей на станке, шт	1
Тип електродвигуна	коллекторный
Електродвигун - номинальная мощность, кВт	1,25
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм
Масса верстата, кг	26
