Відомості про виробника фрезерного верстата Корвет-82

Поставщиком фрезерного верстата Корвет-82 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель - компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Корвет-82 Верстат фрезерный деревообрабатывающий переносной. Назначение, область применения

Фрезерный верстат для работ по дереву Корвет 82 индивидуального использования (далее верстат) предназначен для фрезерной обробки деревянных заготовок: поперечного строгания, вырезки криволинейных поверхностей, выборки фальцев, пазов, гребней, калевок, шпунтов, шлицев і вырезки неправильных форм.

На верстатах Корвет 82 не допускается обработка металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов.

Фрезерный верстат Корвет 82 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат Корвет 82 може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

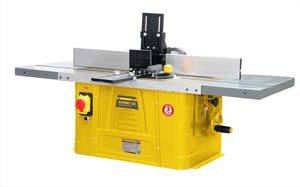

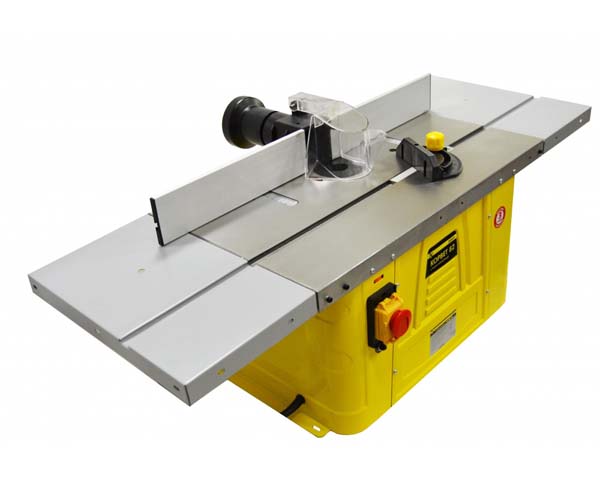

Корвет-82 Загальний вигляд фрезерного верстата

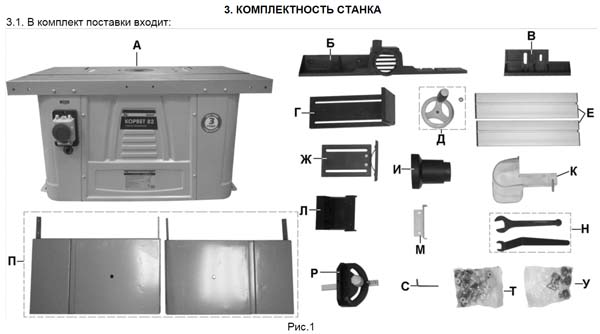

Комплект поставки фрезерного верстата Корвет-82

Список комплекта поставки фрезерного верстата Корвет-82

• А. Верстат "Корвет 82" 1 шт.
• Б. Стойка направляючих планок 1 шт.
• В. Стойка направляющей (подвижная) 1 шт.
• Г. Планка прижимная (горизонтальная) 1 шт.
• Д. Маховик установки высоты фрезы 1 шт.
• Е. Направляющая планка 2 шт.
• Ж. Планка прижимная (вертикальная) 1 шт.
• И. Патрубок пылесборника 1 шт.
• К. Кожух защитный (с осью) 1 шт.
• Л. Держатель 1 шт.
• М. Скоба 1 шт.
• Н. Ключ рожковый 2 шт.
• П. Удлинитель робочого стола 2 шт.
• Р. Направляющая скоса 1 шт.
• С. Ключ шестигранный 1 шт.
• Т. Крепёжные детали 1 компл.
• У. Цанга (6мм; 8мм; 12мм) 3 шт.
• Руководство по експлуатации 1 шт.
• Упаковка 1 шт.
• Код для заказа 90820

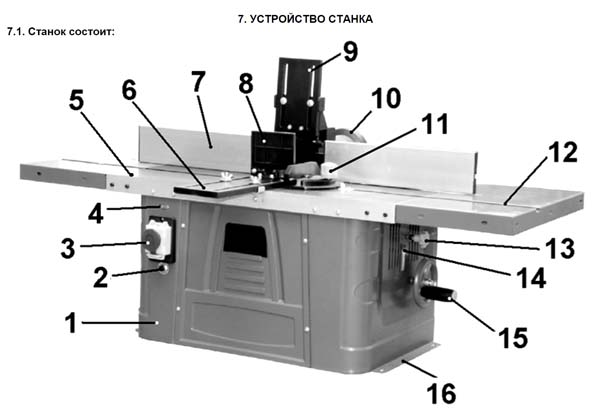

Cклад фрезерного верстата Корвет-82

Список вузлів фрезерного верстата Корвет-82

1. Основание верстата
2. Кнопка теплового реле защиты
3. Магнитный пускатель
4. Регулятор частоти обертання шпинделя
5. Рабочий стол
6. Направляющая прижимной планки
7. Планка направляющая
8. Планка прижимная горизонтальная
9. Планка прижимная вертикальная
10. Патрубок для подключения пылесоса
11. Направляющая скоса
12. Удлинитель робочого стола
13. Фиксатор установки высоты фрезы
14. Указатель - шкала высоты фрезы
15. Маховик установки высоты фрезы
16. Полка основания для крепления к верстаку

Основні операции фрезерного верстата Корвет-82

Инструкция по експлуатации фрезерного верстата Корвет-82

Подготовка к работе

Для фрезерных работ на станке подбирайте однородные заготовки, производите разметку заготовки таким образом, чтобы в зону фрезерування не попадали сучки і т.п. Убедитесь в правильности налаштування состругиваемого слоя і направлении обертання фрезы.

При неработающем станке поместите заготовку на рабочий стол (5). Проверьте плавность руху і равномерность прилегания заготовки к рабочему столу (5) і направляющим планкам (7), Рис. 1.

При выполнении фрезерной операции з применением направляющей скоса (11) при не работающем станке проверьте равномерность прилегания заготовки к направляющей скоса (11) і рабочему столу (5), а также плавность руху направляющей скоса (11) і заготовки по рабочему столу (5), Рис. 1.

При обработке заготовок длиной более 1000 мм установите роликовые опори.

Не допускается фрезерование на максимальных возможностях вашего верстата. Не устанавливайте фрезу максимально допустимого диаметра при максимально допустимой высоте (см. п.2). При установці фрезы максимального диаметра (высоты) уменьшайте скорость подачі заготовки.

Помните, чем больше ширина строгания или диаметр фрезы, тем меньше должна быть скорость подачі і глубина строгания.

Помните, что усилие різання заготовки из дуба в 2 раза, а берёзы - в 1,5 раза больше чем у сосны.

Для предотобертання излишнего попадания опилок і древесной пыли внутрь фрезерного верстата при использовании фрез разного типоразмера, устанавливайте соответствующие вкладышные кольца (35).

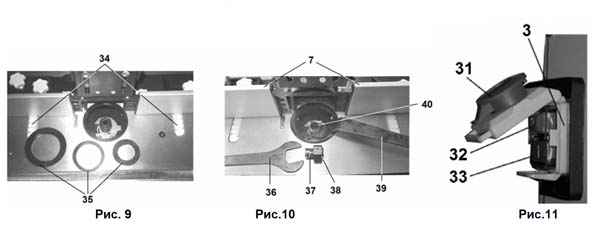

При использовании фрез з разными диаметрами хвостовиков (Ø 6мм; Ø 8мм; Ø 12мм) необходимо использовать соответствующие цанги (37). Для переустановки цанги (37) , Рис. 10-11, необходимо:

• демонтировать вкладышные кольца (35);
• винтом (13) ослабить фиксацию положения установки высоты фрезы;
• маховиком (15) установить фрезу в верхнее положение;
• как показано на Рис. 10, используя ключи (36 і 39), скрутить гайку (38), извлечь цангу (37);
• установка цанги необходимого диаметра хвостовика фрезы производится в обратном порядке.

Увімкнення фрезерного верстата Корвет-82

ВНИМАНИЕ! Перед пробным включением верстата убедитесь, что на рабочем столе все вузли і механізмы надёжно закреплены, нет посторонних предметов і ничто не мешает вращению шпинделя і фрезы.

Вставьте електрическую вилку шнура живлення верстата в розетку з напряжением 220 вольт. Магнитный пускатель (3) расположен на лицевой панелі фрезерного верстата, Рис.2.

Нажмите і сдвиньте по стрелке красную крышку (31) магнитного пускателя (3), Рис.2; 11. Увімкнення верстата производится нажатием на зелёную кнопку (32). Скорость шпинделя постепенно повысится. Верстат должен поработать не менее 1 минуты. Убедитесь, что все елементы верстата надежно закреплены і работают равномерно і правильно.

Когда фрезерование закончено, нажмите на красную кнопку (33) или на красную крышку (31).

Красную крышку (31) передвиньте в обратном направлении (см.п. 9.2.3).

Отключите вилку шнура живлення верстата от питающей розетки.

Частоту обертання шпинделя в пределах 11500-24000 об/мин устанавливайте регулятором (4). Рис. 2.

Для защиты от перегрузок предусмотрен прерыватель живлення. При возникновении перегрузки срабатывает тепловое реле, кнопка поднимается над панелью, і електропитание на двигатель верстата прерывается. В етой ситуации подождите несколько минут, після чего нажмите кнопку (2) і запустите верстат магнитным пускателем (3).

Фрезерование

К работе з фрезерным верстатом допускаются подготовленные і имеющие опыт роботи з фрезерными деревообрабатывающими верстатами лица. Приступая к выполнению фрезерной операции на станке необходимо изучить руководство по експлуатации, пристрій верстата, назначение каждого органа керування верстатом.

Перед выполнением намеченной фрезерной операции изучите методы і режими предполагаемой обробки, получите информацию в соответствующих учебных пособиях или у квалифицированного специалиста.

Произведите подготовительные налаштування, описанные выше.

Подавайте заготовку з равномерной скоростью. Любая остановка заготовки образует неровность или ступень на обрабатываемой поверхности заготовки. При фрезеровании верхняя часть фрезы, находящаяся выше заготовки, в целях собственной безопасности должна закрываться защитным колпаком.

Скоростной режим подачі і глубина фрезерной обробки при использовании определённых материалов заготовок і режущего инструмента подбирается по справочной литературе или опытным путём. Только при правильно выбранных режимах можно рассчитывать на высококачественное выполнение операции.

ВНИМАНИЕ! НЕ ВКЛЮЧАЙТЕ И НЕ ВЫКЛЮЧАЙТЕ СТАНОК ПРИ НЕ ОТВЕДЁННОЙ ОТ РЕЖУЩЕГО ИНСТРУМЕНТА ЗАГОТОВКЕ

Опора роликовая

Для создания удобства при работе со верстатом рекомендуем приобрести опору роликовую, которая облегчит работу з заготовками большой длины как при подаче заготовки на обработку, так і передаче готового вироби після обробки.

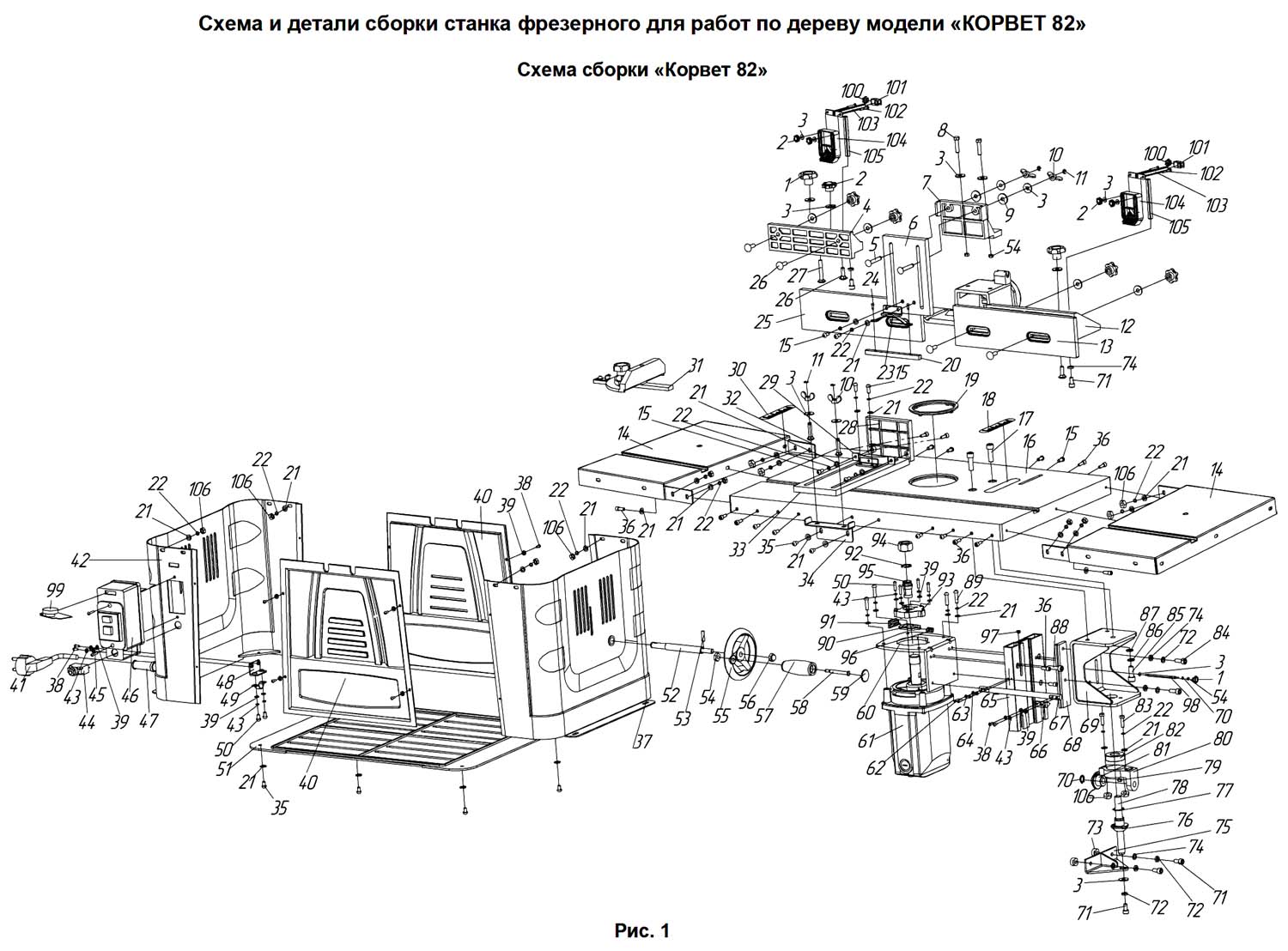

Корвет-82 Верстат фрезерный. Схема і детали сборки

Корвет-82 Верстат фрезерный. Схема і детали сборки. Дивитись у збільшеному масштабі

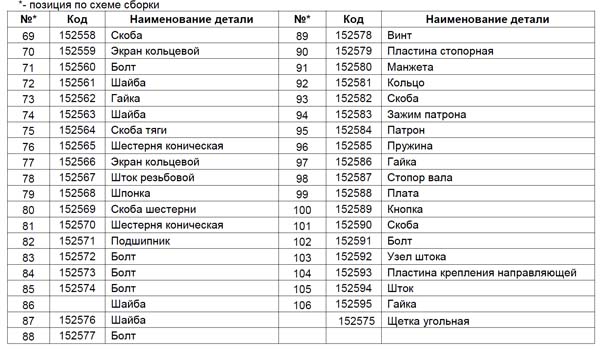

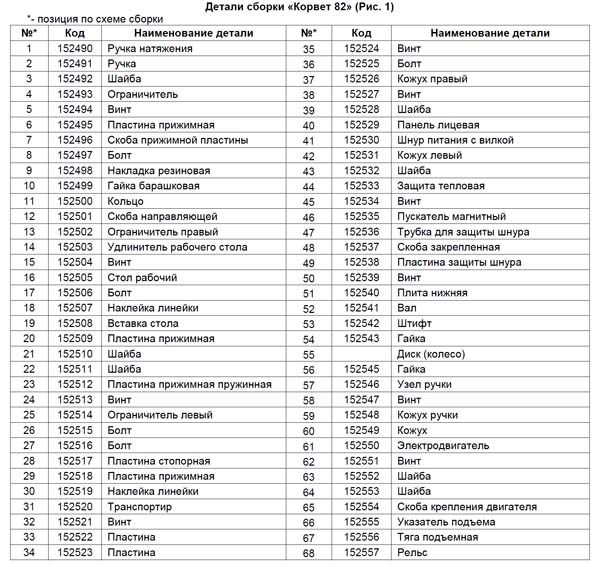

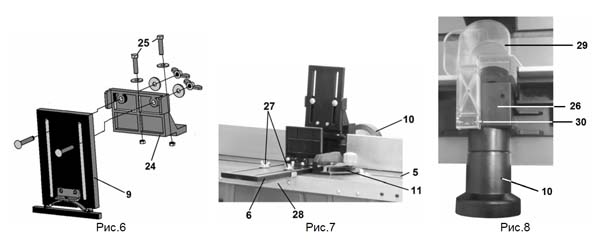

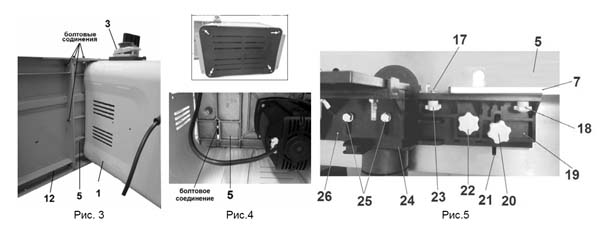

Детали сборки верстата фрезерного Корвет-82 для работ по дереву

Корвет-82 Верстат фрезерный. Відеоролик

Обзор Корвет-82

Технічні характеристики фрезерного верстата Корвет-82

Наименование параметра	Корвет-82
Основні параметри
Частота обертання шпинделя на холостом ходу, об/мин	11500..24000
Вертикальный ход фрезы, мм	40
Макс. диаметр режущего инструмента, мм	40
Макс. высота режущего инструмента, мм	80
Размер робочого стола, мм	610 х 360
Размер робочого стола з удлинителями, мм	820 х 360
Диаметр цанг, мм	6; 8; 12
Диаметр патрубка для пылесборника, мм	100
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Количество електродвигателей на станке, шт	1
Тип електродвигуна	коллекторный
Номинальная потребляемая мощность двигуна, кВт	1,5
Передача	прямая
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм
Масса верстата, кг	30
