Корвет-402 Верстат токарно-гвинторізний настільний
схеми, опис, характеристики

Відомості про виробника токарно-гвинторізного верстата Корвет-402

Постачальником настільного токарно-гвинторізного верстата Корвет-402 є Енкор-Інструмент-Воронеж, ТОВ , засноване в 1992 році. Адреса сайту: http://www.enkor.ru/, сайт інтернет-магазину www.enkor24.ru.

Виробник – компанія Shanghai Joye Import & Export Co., Ltd. , Китай, м. Шанхай, заснована у липні 2003 року.

Корвет-402 Верстат токарно-гвинторізний настільний. Призначення, сфера застосування

Токарний верстат металу Корвет 402 призначений для обробки заготовок з металу, деревини, всіх видів пластмаси методом точення.

Верстат Корвет 402 є настільним універсальним токарно-гвинторізним верстатом і призначається для всіляких токарних робіт:

• проточка та розточування циліндричних, фасонних та конічних поверхонь
• свердління, зняття фасок
• розточування
• відрізка
• нарізування метричного різьблення
• підрізування торців
• Для обробки заготовок великого діаметру можливе встановлення зворотних кулачків в патрон, що самоцентрується.
• Для обробки заготовок великої довжини можливе встановлення рухомого та нерухомого люнета.
• При установці планшайби можна виконувати токарну операцію зі зміщенням від центру обертання
• Широкий діапазон регулювання частоти обертання та швидкості поздовжньої подачі збільшує арсенал ріжучого інструменту, що застосовується.

Традиційне наочне компонування верстата Корвет 402 у поєднанні з відпрацьованою кінематичною схемою дозволяє впевнено забезпечити токарну обробку з класом точності Н протягом тривалого терміну експлуатації.

У порівнянні з пропонованими на ринку малогабаритними верстатами - він простий в експлуатації, надійний та довговічний.

Токарний верстат Корвет 402 працює від однофазної мережі змінного струму напругою 220 В частотою 50 Гц.

Верстат Корвет 402 може експлуатуватися за таких умов:

• температура довкілля від 1 до 35 °С
• відносна вологість повітря до 80 % за температури 25 °С

Особливості конструкції токарного верстата по металу Корвет 402 :

• На верстат встановлено асинхронний двигун
• Ремінна передача робить роботу верстата малошумною і оберігає двигун від навантаження.
• Магнітний пускач унеможливлює мимовільний пуск після тимчасового відключення електроживлення
• Реверс обертання шпинделя
• Ступінчасте регулювання частоти обертання шпинделя
• Коробка передач для зміни швидкості автоматичного подавання супорту
• Комплект змінних шестерень дає можливість нарізати метричне та дюймове різьблення практично з будь-яким кроком.
• Верстат має таблицю для налаштування верстата при нарізанні різьблення
• Для точного влучення різця в струмок попереднього проходу при нарізанні різьблення є індикатор нарізування різьблення
• Для точної подачі супортів є лімби з розподілом шкали 0.025мм
• Поздовжнє і поперечне переміщення супортів по санках типу «ластівчин хвіст» з можливістю регулювання плавності ходу та усунення люфту
• Поворотний супорт для конічного точення деталей невеликої довжини
• Для конічного точення деталей великої довжини задня бабка має бічне усунення, яке виставляється за шкалою
• Верстат комплектується піддоном
• Для безпечної роботи є захисний кожух із кінцевим вимикачем.
• Великий вибір оснащення

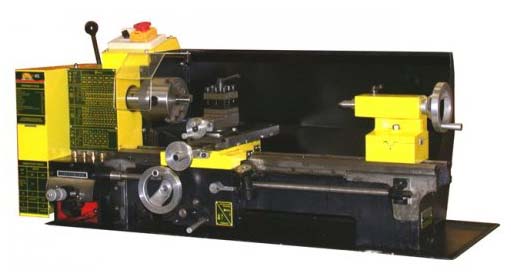

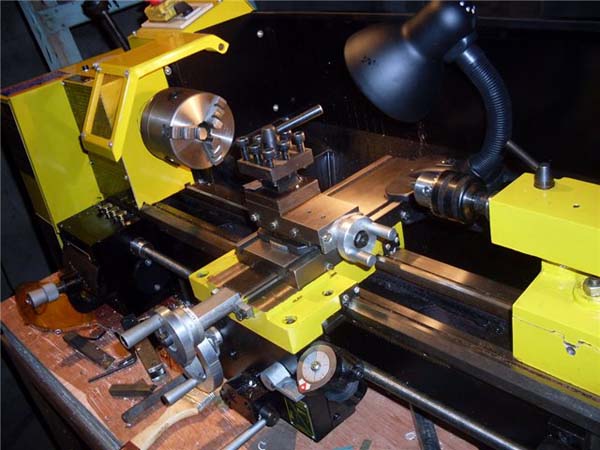

Загальний вигляд токарно-гвинторізного верстата Корвет-402

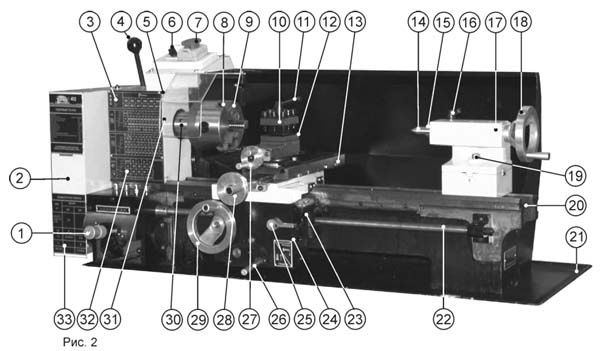

Розташування складових частинин токарно-гвинторізного верстата Корвет-402

Специфікація складових частинин токарно-гвинторізного верстата Корвет-402

1. Важіль перемикання швидкості автоматичної подачі
2. Кожух гітари
3. Таблиця налаштування швидкості частоти обертання шпинделя
4. Важіль натягу ременя
5. Передня бабка (шпиндельна бабка)
6. Перемикач напряму обертання шпинделя
7. Аварійний вимикач
8. Кулачки трикулачкового патрона
9. Трикулачковий патрон, що самоцентрується.
10. Різцеутримувач
11. Ручка фіксації різцетримача
12. Супорт поворотний
13. Поперечний супорт
14. Центр задньої бабки
15. Піноль задньої бабки
16. Ручка фіксації положення пінолі
17. Задня бабка
18. Маховик переміщення пінолі
19. Гайка, що фіксує положення задньої бабки
20. Станина
21. Піддон для стружки
22. Ходовий гвинт подачі каретки
23. Індикатор нарізування різьблення
24. Каретка
25. Ручка керування роз'ємною гайкою ходового ггвинта
26. Важіль увімкнення автоматичної подачі
27. Маховик подачі поворотного супорта
28. Маховик подачі поперечного супорта
29. Маховик ручної подачі каретки
30. Шпиндель
31. Захисний щиток
32. Таблиця налаштування гітари
33. Таблиця індикатора нарізування різьблення

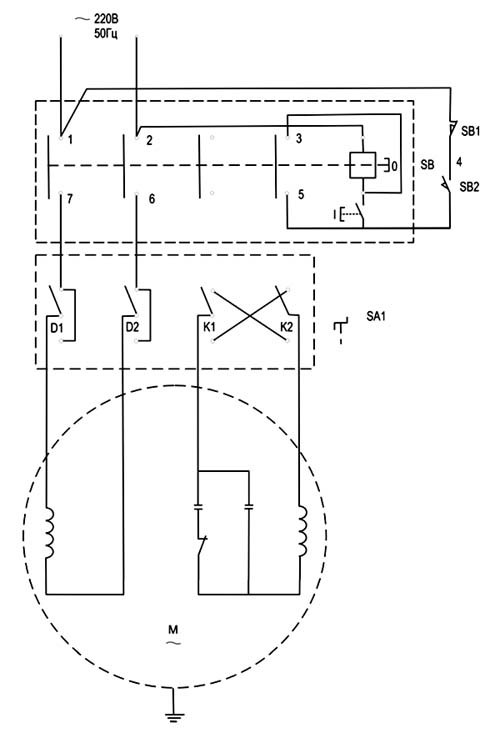

Схема електрична токарно-гвинторізного верстата Корвет-402

Опис роботи електричної схеми токарного верстата Корвет-402

Верстат підключається до розетки мережі 220В, 50Гц за допомогою вилки із заземлюючим контактом. Перед підключенням необхідно перевірити надійність з'єднання верстата із заземлюючим контактом вилки.

Для включення верстата необхідно:

• встановити захисний щиток у робоче положення (вкрай нижнє) SB2
• звільнити кнопку аварійного відключення верстата SB1, зсунувши кришку убік
• вибрати напрямок обертання кулачкового патрона перемикачем SA1
• увімкнути верстат натисканням зеленої кнопки SB

Вимкнути верстат можна чотирма способами:

• перемикач SA1 встановити в нейтральне положення
• відкинути захисний щиток у верхнє положення
• натиснути кнопку аварійного відключення
• вимкнути мережну вилку з розетки







Відео токарно-гвинторізного верстата Корвет-402





Технічні характеристики верстата Корвет-402

Найменування параметру	Корвет-400	Корвет-401	Корвет-402	Корвет-403
Основні параметри верстата
Найбільший діаметр заготовки над станиною, мм	180	180	220	220
Найбільший діаметр заготовки над супортом, мм
Найбільша довжина заготовки у центрах (РМЦ), мм	300	300	500	750
Рекомендована глибина точення за один прохід, мм	0,1	0,1	0,2	0,2
Максимальна глибина точення за один прохід, мм	0,2	0,2	0,3	0,3
Максимальний розмір державки різця, мм	8 х 8	10 х 10	13 х 13	13 х 13
Шпиндель
Діаметр наскрізного отвору в шпинделі, мм	20	20	20	20
Конус Морзе шпинделя	Морзе 3	Морзе 3	Морзе 3	Морзе 3
Число ступенів частот прямого обертання шпинделя	Б/с	Б/с	6	6
Частота прямого обертання шпинделя, об/хв	0..1100, 0..2500	0..1100, 0..2500	100, 250, 350, 500, 900, 1800	100, 250, 350, 500, 900, 1800
Число ступенів частот зворотного обертання шпинделя	Б/с	Б/с	6	6
Частота зворотного обертання шпинделя, об/хв	0..1100, 0..2500	0..1100, 0..2500	100, 250, 350, 500, 900, 1800	100, 250, 350, 500, 900, 1800
Диаметр токарного патрона, мм	80	80	100	100
Найбільше радіальне биття шпинделя, мм	0,01	0,01	0,01	0,01
Гальмування шпинделя	ні	ні	ні	ні
Блокування рукояток	ні	ні	ні	ні
Супорт. Подання
Найбільше поздовжнє переміщення каретки супорта, мм			405
Переміщення супорта поздовжнє на один поділ лімба, мм	0,025	0,025	0,025	0,025
Найбільше поперечне переміщення супорта, мм	65	65	110	110
Переміщення супорта поперечне на один поділ лімба, мм	0,025	0,025	0,025	0,025
Найбільше переміщення верхніх (різцевих) санок (поворотного супорта), мм	35	35	50	50
Переміщення різцевих санок на один поділ лімба, мм	0,25	0,025	0,025	0,025
Кут повороту різцевих санчат, град	±45°	±45°	±45°	±45°
Число ступенів поздовжніх подач супорта	Б/с	Б/с
Межі поздовжніх робочих подач супорту, мм/про	Б/с	Б/с	0,12..0,33	0,11..0,30
Межі робочих поперечних подач супорта, мм/про	ні	ні	ні	ні
Кількість нарізаних різьблень метричних	9	9	12	12
Межі кроків різьб метричних, що нарізаються, мм	0,4..2,0	0,5..2,5	0,5..3,0	0,5..3,0
Межі кроків різьблення дюймових	ні	ні	8..56	8..56
Межі кроків різьблення модульних	ні	ні	ні	ні
Межі кроків різьблення питних	ні	ні	ні	ні
Задня бабка
Конус Морзе задньої бабки	№2	№2	№2	№2
Найбільше переміщення пінолі, мм	40	40	40	40
Електроустаткування
Номінальна напруга живлення,	220 в 50 Гц	220 в 50 Гц	220 в 50 Гц	220 в 50 Гц
Електродвигун головного приводу, кВт	0,4 колекторний	0,5 колекторний	0,75	0,75
Габарити та маса верстата
Габарити верстата (довжина ширина висота), мм	770 х 330 х 330	850 х 305 х 320	1030 х 480 х 475	1250 х 480 х 475
Маса верстата, кг	37	38	105	120
